配电箱安装施工工艺PPT课件

配电箱安装施工工艺PPT课件
第1页/共35页
配电盘柜盘面应 有铭牌标识,铭 牌上应有生产厂 家、规格、型号 生产日期等,铭 牌字迹应清晰, 与盘面应连接牢 固,宜采用铆接
第2页/共35页
配电盘柜上的指示灯、按 钮应标明规格型号、名称
等标识。
配电盘柜上的指示灯、按 钮应标明回路名称
等标识,标识应字迹清晰 与盘面固定牢固,宜用铆钉
第30页/共35页
正 确 做 法
配电盘体上开的导线入口应有保护导线的措施
第31页/共35页
错 误 做 法
控制盘直接安装在地面上,未安装在基础上
第32页/共35页
正 确 做 法
配电盘门上均应有系统图,图纸应字迹清晰,与盘内的各种 器具一一对应。
第33页/共35页
谢谢大家
第34页/共35页
感谢您的观看!
第5页/共35页
(3)暗装配电箱
A. 暗装配电箱的固定需提前预留配电箱的安装孔洞; B. 在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆
填实周边并抹平齐,待水泥砂浆凝固后再安装箱面。
C. 安装箱面要求平整。周边间隙均匀对称,箱面平正,不歪斜,螺丝
垂直受力均匀。
第6页/共35页
(4)配电柜内电缆盘线绑扎
第9页/共35页
第10页/共35页
(6)配电箱柜内接地线压接
A. 在配电箱柜内明确地排位置,端子与螺栓应匹配; B. 接地线必须为黄绿双色线,编织铜线必须套阻燃绝缘套管;回流排螺栓
外漏2-3扣
第11页/共35页
第12页/共35页
C.导线应连接紧固,不伤芯线不断股, 接线端子压接的导线截面积相同,同
第20页/共35页
第21页/共35页
配电盘安装垂直、牢固,盘面上干净、无污染

成套配电柜、控制柜(屏、台)安装工艺标准(图文)

成套配电柜、控制柜(屏、台)安装工艺标准(图文)

成套配电柜、控制柜(屏、台)安装工艺标准(图文) 工艺标准图名称: 成套配电柜、控制柜(屏、台)安装工艺
标准 编号: JWA-DQ-014
标准参考图 标准要求
①配电柜,控制屏安装后成排、
成列,排列整齐;
②潮湿环境中配电柜,控制屏
基础,采用20号槽钢安装,并
做好接地; ③非潮湿环境下,配电柜,控制屏底座采用10号槽钢; ④灯具不能安装于柜体正上方; ⑤配电柜、控制屏与基础槽钢不能采用焊接连接,必须用螺栓连接;
⑥高压配电室内各种通道最小
宽度要求见左图表1;低压配
电室内成排布置的配电屏,其
屏前、后的通道最小宽度要求
见表2。

表1
表2





⑦成套配电柜进场后,必须核
对箱(柜)内电气元器件、线
缆、母排规格型号与系统图一
致;
⑧通电前,对柜内所有的接头
检查,检查接头有无松动,压
接、搪锡是否符合规范要求,
连接的螺栓大小与其孔径一致
(一般孔径比螺栓直径大
1mm)。

⑨运行后的前一年内需对柜内
元器件进行3次以上的检查,
主要检查接头处连接有无松动
情况。

⑩配电系统图粘贴柜门内测。

⑪配电箱柜台箱盘安装垂直
度允许偏差为1.5‰,相互间接
缝不应大于2mm,成列盘面偏
差不应大于5mm。

⑫采用角钢等型材制作的落
地式配电屏底座周围应采取封
闭措施。

配电屏外壳及底座必
须做好接地。

⑫。

配电屏柜安装工艺培训课件PPT(共 63张)

配电屏柜安装工艺培训课件PPT(共 63张)
(3)人员准备:技术负责人,安装负责人,安全、质量负 责人,技能人员。
(4)机具及材料:吊车、电焊机、盘柜运输工具及安装工 具等。
(5)屏柜(端子箱)检查:应在正式安装前,对屏柜(端 子箱)进行外观和内部附件的检查。确保交付安装的屏柜 (端子箱)外观无破损,内部附件无位移和损伤。
3
2、屏柜(端子箱)基础找平 (1)屏柜型钢基础水平误差<1mm/m,全长水平误差
10
5、质量验收 (1)具备完整的检验、评定记录,制造厂提供的产品说明
书,试验记录、合格证件及安装图纸等技术文件,施工图 及变更设计的说明文件。 (2)盘面平整齐全,盘上标志正确齐全,清晰、不易脱色, 屏柜(端子箱内)各空开、熔断器位置正确,所有内部接 线、电气元件紧固。 (3)具备完整的备品、备件、专用工具及测试仪器清单。 6、主要引用标准 《电气装置安装工程盘柜及二次回路结线施工及验收规范》 《电气装置安装工程电气设备交接试验标准》 《电气装置安装工程质量检验及评定规程》
11
二、盘、柜、端子箱内二次接线施工
1、施工流程
2、施工准备
(1)技术准备:熟悉二次接线图和原理图, 核对接线图的准确性;熟悉二次接线的有关 规范;根据电缆清册统计各类二次设备的电 缆根数,根据电缆的根数电缆型号、设备接 线空间的大小等因素进行二次接线工艺的策 划。 (2)材料准备:相色带、屏蔽线、扎带、线 帽管、电缆牌等二次接线的消耗性材料的准 备。 (3)人员组织:技术人员 、安全、质量负 责人,二次接线人员。 (4)机具准备:线帽机、电缆牌打印机、计 算机及二次接线用工具。
两盘边<1mm,成列盘面<5mm,盘(柜)间接缝<2mm,成列端 子箱应在同一轴线上,屏柜垂直度测量见图3-1。 (6)所有屏柜(端子箱)安装牢固,各外观完好,无损伤,内部 元器件固定牢固。

《配电柜的安装知识》课件

《配电柜的安装知识》课件
详细描述
在完成配电柜的安装后,应对设备进行全面的调试和检测,检查设备的各项功能是否正常,参数设置 是否合理,以及是否存在安全隐患等。同时要根据调试结果对设备进行调整和优化,确保其性能稳定 可靠。
解决方案一:合理选择安装位置
总结词
选择合适的安装位置是解决配电柜安装 问题的关键之一,合理的位置可以减少 设备故障和维护成本。
预防为主
对可能出现的问题要有预见性,提前采取预 防措施。
质量保证
确保安装质量,遵循国家和行业标准。
记录完整
对安装过程中的重要步骤和发现的问题进行 完整记录。
安全须知
停电操作
在安装过程中,如需进行停电操作, 必须遵循停电操作规程,确保人员和 设备安全。
验电步骤
在安装前和安装后,都要进行验电操 作,确保设备不带电。
详细描述
在安装配电柜时,应考虑设备的工作环境和空间要求,确保 配电柜的位置便于操作、维护和散热,同时要避免将其安装 在可能受到机械损伤、腐蚀、振动等不利条件影响的区域。
常见问题二:配电柜内部配置不合理
总结词
配电柜内部配置的合理性直接关系到设备的性能和稳定性,不合理的配置可能导 致设备运行故障或效率低下。
标准。
文档整理
整理安装过程中的相关 文档,如安装图纸、检 测报告等,并归档保存

03
配电柜的安装规范与注意事项
安装规范
01
02
03
准备工作
确保工作区域安全,所有 工具和材料准备齐全。
基础制作
按照设计图纸要求,制作 和安装配电柜的基础槽钢 。
开箱检查
开箱后核对设备清单,确 保所有设备和附件齐全。
安装规范
详细描述
数据中心的配电柜是保障服务器和网络设备正常运行的 关键设施。在安装过程中,需选用高品质的元器件和材 料,遵循冗余设计和容错原则,确保高可靠性和可用性 。同时,配电柜的结构设计需便于维护和检修,减少停 机时间,提高数据中心的运行效率。

屏柜安装及二次接线安装作业指导书PPT课件

屏柜安装及二次接线安装作业指导书PPT课件

2020/2/28
8
5.作业准备
5.2. 主要工器具及仪器仪表配置
序号
名称
规格/编号
单位
1
手电钻

2
磨光机

3
电源线架
220V,

4
电缆剪
SH-250

5
手锤

6
绝缘梯

7
撬杠
1~

8
电风筒
2000W

9
标签机
PT-9500PC

10
电烙铁

11
电脑胶头打码机
LM-370

12
水平尺

13
磁力线坠
备损坏
以防倾倒。
9 二次接线时线芯损坏 接线工具应完好,开剥电缆及剥除线芯绝缘层时应小心谨慎,避免划伤线芯。
10 接线错误
接线前应熟悉接线图纸,接线时严格按图接线,接线完毕后应再次认真检查确认无误。
对于扩建、技改工程,在涉及运行中设备上工作应经过运行部门相关人员同意。工作中不
2020/2/28 11 危及运行中设备安全 得随意变更、破坏运行人员布置好的安全措施。在安装、拆卸、接线过程中应防止误触碰
2020/2/28
13
6.作业方法
• 6.4.4 盘、柜单独或成列安装时,其垂直度、水平偏差以及盘、 柜面偏差和盘、柜间接缝的允许偏差应符合表6-1中的规定。
表6-1 允 许 偏 差 值
水平偏差 柜间偏差
项目 垂直度(每m)
相邻两柜顶部 成列柜顶部 相邻两柜边 成列柜面 柜间接缝
允许偏差(mm) <1.5 <2.0 <5.0 <1.0 <5.0 <2.0

[精品]配电箱开关柜的安装ppt共12页文档

[精品]配电箱开关柜的安装ppt共12页文档

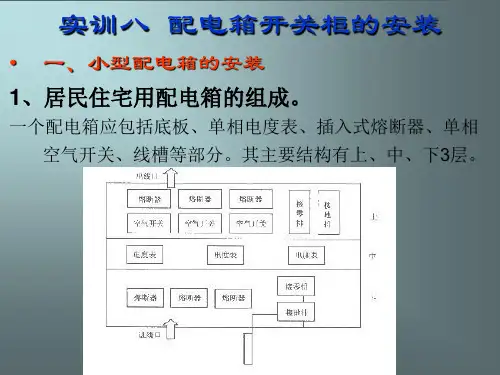

实训八 配电箱开关柜的安装
• 一、小型配电箱的安装 1、居民住宅用配电箱的组成。
一个配电箱应包括底板、单相电度表、插入式熔断器、单相 空气开关、线槽等部分。其主要结构有上、中、下3层。
2、安装步骤及要求
①按配电箱结构和元器件数目确定各元器件的位置。 ②用螺钉固定各电器元件,要求安装牢固,无松动。 ③按线路图正确接线,要求配线长短适度,不能出现压皮、露 铜等现象;线头要尽量避免交叉,必须交叉时应在交叉点架空 跨越,两线间距不小于2mm。 ④配线箱内的配线要通过线槽完成,导线要使用不同的颜色。
交流接触器的选择应根据主回路中负载的额定电流和额定电压,交流接触
器主触点的额定电流应不小于负载回路额定电流,额定电压应不小于负载额 定电压,本系统交流接触器型号为CJ10-10、220V,热继电器型号为JRl6B20/3,热元件整定电流为3.2~5A,整定为电动机的额定电流4.4A。 开车按钮SB3、SB4和停车按钮SB1、SB2的型号均选用LA19-11,另外,开 车按钮选用绿色,停车按钮选用红色,信号灯型号选用AD11-220V、红色。
1、控制柜电气原理导线线径的选择,应根据电子工艺实习所用电动机 铭牌数据和用电设备的多少来确定。实习所用电机功率选择2.2kW,其他用 电设备主要是电烙铁、照明灯和测量仪表,功率都不是太大,因此主回路导 线选用BV2.5(2.5mm2单股铜线),控制回路导线选用BV1。
3、电器元件的排列
电器元件排列的原 则是:排列均匀、 整齐、美观,主回 路接线最短。
4、柜体设计 拟采用高×宽×厚=600×500×200mm3的柜体。柜体可用 2mm的铁板制作,底部要留有导线进口与出口,为节约材料, 也可做成无底的;内板尺寸为520×480×6 mm3,采用绝缘 树脂板制作。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
15
(5)户外电缆一般均为铠装电缆,铠装电缆电缆的钢带应一 点接地,接地点可选在端子箱或汇控柜专用接地铜牌上。
16
(6)铠装电缆的钢带应在电缆进入端子箱(汇控柜 )后进行剥除并接地。钢带接地应采用单独的接 地线引出,其引出位置宜在电缆头下部的某一统 一高度,不宜和电缆的屏蔽层在同一位置引出。
(7)在钢带接地处,剥除一定长度的电缆外层护套 (2~5cm),将屏蔽接地线与钢带用焊接或铰接 的方式连接,同时采用聚乙烯带进行缠绕,确保 连接可靠。用热缩管进行烘缩钢带露出部位。
两盘边<1mm,成列盘面<5mm,盘(柜)间接缝<2mm,成列端 子箱应在同一轴线上,屏柜垂直度测量见图3-1。 (6)所有屏柜(端子箱)安装牢固,各外观完好,无损伤,内部 元器件固定牢固。
5
图3-1 屏柜垂直度测量
6
成列保护盘(柜)顶部误差<5mm,盘(柜)面误差应满足相 邻两盘边<1mm,成列盘面<5mm,盘(柜)间接缝<2mm
7
成列盘(柜)顶部误差<5mm,盘(柜)面误差应满足相邻 两盘边<1mm,成列盘面<5mm,盘(柜)间接缝<2mm
8
端子箱安装牢固,各外观完好,无损伤,内部元器件固定牢固。
9
4、屏柜(端子箱)接地 (1)屏柜(端子箱)框架和底座接地良好。 (2)有防震垫的屏柜:每列屏有两点以上明显接地。 (3)屏柜内二次接地铜排应与专用专用接地铜排可靠连接。 (4)屏柜(端子箱)可开启门应用软铜导线可靠连接接地。 (5)室内试验接地端子标示清晰。
(3)人员准备:技术负责人,安装负责人,安全、质量负 责人,技能人员。
(4)机具及材料:吊车、电焊机、盘柜运输工具及安装工 具等。
(5)屏柜(端子箱)检查:应在正式安装前,对屏柜(端 子箱)进行外观和内部附件的检查。确保交付安装的屏柜 (端子箱)外观无破损,内部附件无位移和损伤。
3
2、屏柜(端子箱)基础找平 (1)屏柜型钢基础水平误差<1mm/m,全长水平误差
(6)电缆的绑扎采用扎带绑扎的高度一致、方向一致。
13
控制电缆就位、绑扎 及挂牌示范
14
4、电缆头制作
(1)根据二次工艺策划的要求进行电缆头制作。 (2)单层布置的电缆头的制作高度要求一致;分层布置的
电缆头高度可以一致,或者从里往外逐层降低,降低的高 度要求统一。同时尽可能使某一区域或每类设备的电缆头 的制作高度统一、制作样式统一。 (3)电缆头制作时缠绕的聚氯乙烯带要求颜色统一,缠绕 密实,牢固;热缩管电缆头应采用统一长度热缩管加热收 缩而成,电缆的直径应在所以热缩管的热缩范围之内。 (4)电缆的屏蔽层接地方式应满足设计和规范要求(包括 目前的反措,户外短电缆端子箱侧4mm2一端接地,其余电 缆2.5mm2两端接地 ),在剥除电缆外层护套时,屏蔽层 应留有一定的长度(或屏蔽线),以便与屏蔽接地线进行 连接。屏蔽接地线与屏蔽层的连接采用焊接或铰接的方式 (推荐铰接方式,焊接方式要控制温度,防止损伤内部芯 线绝缘),但都应确保连接可靠。
(2)户内屏柜固定采用在基础型钢上钻孔后螺栓固定。不宜使用 点焊的方式。户外端子箱基础上如无预埋型钢可采用膨胀螺栓 固定。
(3)应根据屏柜(端子箱)地脚孔的的规格、数量配置完好、齐 全的紧固件。紧固件应经热镀锌防腐处理。
(4)相邻屏柜间连接螺栓和地脚螺栓紧固力矩应符合规范要求。 (5)成列盘(柜)顶部误差<5mm,盘(柜)面误差应满足相邻
12
3、电缆就位
(1)根据二次工艺策划的要求将电缆分层、逐根穿入二次 设备。
(2)在考虑电缆的穿入顺序、位置的时候,要尽可能使电 缆在支架(层架)的引入部位、设备的引入口尽量避免交 叉和麻花状现场的发生,同时应避免电缆芯线左右交叉的 现象发生(对于多列端子的设备)。
(3)直径相近的电缆应尽可能布置在同一层。
<2mm。 (2)屏柜型钢基础不直度误差<1mm/m,全长不直
度误差<5mm。 (3)屏柜位置型钢基础误差及不平行度全长<5mm。 (4)端子箱基础按施工图要求及每列端子箱在同一
轴线上。 (5)屏柜型钢及端子箱底座与主接地网连接牢靠。)屏柜进入户内应采取适当防护措施实施对门、窗和地面等成 品进行保护。户内运输宜采用液压铲车或专业小车等机械。
(4)为了便于二次接线,保护柜、端子箱等二次设备在厂 方的布局设计和组装过程中,应尽可能留出足够大的电缆 布置空间。电缆布置的宽度适合芯线固定及端子排的连接 。
(5)电缆的绑扎要求牢固,在接线后不应使端子排受机械 应力。在引入二次设备的过程中应进行相应的绑扎,然后 根据电缆头的制作高度决定是否进行再次绑扎。
10
5、质量验收 (1)具备完整的检验、评定记录,制造厂提供的产品说明
书,试验记录、合格证件及安装图纸等技术文件,施工图 及变更设计的说明文件。 (2)盘面平整齐全,盘上标志正确齐全,清晰、不易脱色, 屏柜(端子箱内)各空开、熔断器位置正确,所有内部接 线、电气元件紧固。 (3)具备完整的备品、备件、专用工具及测试仪器清单。 6、主要引用标准 《电气装置安装工程盘柜及二次回路结线施工及验收规范》 《电气装置安装工程电气设备交接试验标准》 《电气装置安装工程质量检验及评定规程》
成套配电柜、动力开关柜(盘) 安装施工工艺
电工培训课件
一、屏柜(端子箱)安装施工流程
No Image
2
1、施工准备
(1)现场布置:室内屏柜应运入户内开箱并放置于安装位 置附近。户外端子箱到货后应直接放置于安装基础旁,或 尽量就近摆放,以避免二次搬运可能造成的外观损伤。
(2)技术准备:试验报告、合格证书和产品使用手册等应 及时收集存档。
11
二、盘、柜、端子箱内二次接线施工
1、施工流程
2、施工准备
(1)技术准备:熟悉二次接线图和原理图, 核对接线图的准确性;熟悉二次接线的有关 规范;根据电缆清册统计各类二次设备的电 缆根数,根据电缆的根数电缆型号、设备接 线空间的大小等因素进行二次接线工艺的策 划。 (2)材料准备:相色带、屏蔽线、扎带、线 帽管、电缆牌等二次接线的消耗性材料的准 备。 (3)人员组织:技术人员 、安全、质量负 责人,二次接线人员。 (4)机具准备:线帽机、电缆牌打印机、计 算机及二次接线用工具。
