线切割操作方法
线切割操作方法线切割机床坐标：线切割编程格式是用3B指令格式，线切割机床坐标可分为X轴和Y轴，如图所示：程序中当加工线段时X、Y表示以线段起点为坐标圆点，线段终点的坐标值；当加工圆弧时X、Y表示以圆弧圆心为坐标圆点，圆弧起点的坐标值。
线切割机床采用微米做单位（1mm=1000um）同时还设有一个J计数器来表示加工线起点到终点某工作台进给方向的总长度，在线切割过程中，J值不断减小，当J值减小到零时，表示一条直线或一段圆弧加工完毕。
进给方向选取：当加工斜线时，进给方向采用进给距离比较长的一个方向作为进给方向，如如某线段终点坐标（-5，1），因为︱X︱＞︱Y︱，故进给方向取X方向，反之则取Y方向，如两个坐标一样时则两个方向均可。
当加工一段圆弧时，已圆弧的圆心作为坐标圆点，圆弧的终点坐标靠近X轴，则取Y作为进给方向，反之则取Y轴为进给方向。
J值的大小选取：J值的大小为直线或圆弧在进给方向上坐标轴投影长度的总和。
当加工一条斜线时，线段终点的坐标值取值，当︱X︱＞︱Y︱时，J值取︱X︱，反之则取︱Y︱。
当加工一段圆弧时，J值为圆弧起点到终点的整个过程的轨迹在进给方向投影的总和。
如图右图所示：圆弧ab，圆弧终点靠近Y轴，则方向取X方向，圆弧a到b的过程在X轴的投影值为x1、x2、x3，即J值为︱x1︱+︱x2︱+︱x3︱线切割机床象限：线切割加工可分为四个象限，如图所示：当加工线段时，加工指令为L， L后面的数值表示以线段的起点为坐标圆点，加工线段终点所在的象限的值。
对于和坐标轴重合的直线，X轴的正方向为L1，负方向为L3，Y轴的正方向为L2，负方向为L4。
如图所示：当加工圆弧时，圆弧加工指令分为顺圆SR，逆圆NR，字母后面的数值表示以圆弧的圆心为坐标圆点，圆弧的起点所在的象限的值。
对于起点与坐标重合的圆弧，象限的选取以圆弧轨迹的下一点所在的象限值。
如图所示：例：加工如图所示的直线段ab时，线段终点坐标（２，1），X值为2000，Y值为1000，进给方向取X轴方向，J值的大小取2000，则编程可输入：B2000B1000B2000XL1，例：加工如图所示的直线段ab时，线段终点坐标（-5，8），X值为5000，Y值为8000，进给方向取Y轴方向，J值的大小取8000，则编程可输入：B5000B8000B8000YL2例：加工如图所示的直线段ab时，线段终点坐标（-5，0），X值为5000，Y值为0，进给方向取X轴方向，J值的大小取5000，则编程可输入：B5000B0B5000XL3，对于加工线段与坐标轴重合时，编程可简化为BBB5000XL3例：加工如图所示的圆弧ab时，圆弧起点坐标（-1，6），终点坐标（-5，3），进给方向取Y轴方向，X值为1000，Y值为6000，J值的大小取3000，则编程可输入：B1000B6000B3000YNR2例：加工如图所示的圆弧ab时，圆弧起点坐标（5，-2），终点坐标（-1，6），圆弧半径7，进给方向取Y轴方向，X值为5000，Y值为2000，J值的大小取5000+7000+6000，则编程可输入：B5000B2000B18000XNR4例：加工如图所示图形：a-b-c-d-e-f的编程为：ab段走直线：B20000B0B20000XL1bc段走圆弧：B24000BB48000XNR4cd段走直线：BBB50000XL3de段走斜线：B24000B30000B30000YL4ef段走直线：BBB45000YL4fa段走圆弧：B43000B30000B85000YSR4在产品实际加工过程中，我们还需要给我们的毛坯材料留一点余量，以保证加工出来产品的质量。
比如加工上图产品，材料毛坯尺寸125*128，在程序设计过程中需要添加从毛坯的边缘o点开始割到a点的走直线oa，如图所示，之后再进行需要加工部件程序。
机床操作：首先是开机，开机需要打开四个开关，包括：机床开关，电器部分开关（两个），控制器开关。
打开开关后将机床模式打到自动状态，控制器也打到自动状态，装夹毛坯时需注意毛坯的紧固，计算加工范围是否符合机床加工行程。
毛坯装夹完毕后，将机床的几个挡板放好，以防止加工过程中冷却液溅出。
然后按下运丝按钮和冷却液按钮。
设置电器的参数：电器部分参数的设置主要是为了控制电压在70-110V的范围内。
加工50mm一下的电压选为70V，50-15mm电压选择为80-90V。
矩形脉冲适用于高速加工，分组脉冲适用于精密加工。
我们的加工精度要求都不是很高，可选矩形脉冲。
举例：加工4-6mm的样板时，脉间选4-5（材料厚时，脉间加大），功放选前三档，脉宽选24-28（脉宽值为几个脉宽相加，如果选择倍宽就是相加后再乘以2）电压选择中间档，无需打开倍宽。
加工100mm厚时，脉间选择7-8，功放选择前4个开关，脉宽选择56左右，电压选择第三档。
（参数设置具体参照机床电气部分说明书第5页）简单的程序可以手动输入，手动输入程序前需加一个程序号，比如走XL3方向的20mm的直线段，可输入：1BBB20000XL3DD，其中1就是程序号。
一个程序结束后需要输入机床停止命令“D”和程序结束命令“D”即第一“D”为机床停止，第二个“D”为程序结束。
程序输入后，打开高频开关，方法：“待命-上档-高频开关”。
之后就是对刀的过程，需定义一个起割点。
方法：手动摇机床，让钼丝慢慢靠近加工件，直到看到一点电火花为止。
确定起割点之后，将机床恢复到待命状态，输入程序号，然后按两下“执行”键。
即：“待命-程序号-执行-执行”。
在线切割过程中如需停下检查或者暂停加工可输入：“待命-上档-暂停”，“暂停”键与“执行”键是同一个键，暂停后如需继续加工可直接按下“恢复”键继续加工。
比较复杂的程序可由cad画好后直接导入到机床中。
具体操作如下：打开线切割程序，在“文件”下选择“数据接口”，再选择“DWG/DXF文件读入”，如下图所示：然后选择文件类型为DXF，如图所示：选择好要加工的文件后，会出现一个对话框“请查找或替换形文件：txt.shx”选择取消，随后还有一个对话框“请查找或替换形文件：gbcbig.shx”，也选择取消。
这样我们需要加工的图形就导入到线切割加工程序中了，接下来在“线切割”窗口选择“轨迹生成”如图所示：然后选择加工的切入方式，如果选择垂直切入，则击穿在切入加工毛坯时走直线，如果选择指定切入点，则在加工过程中需要指定一个切入点。
接下来选择加工的偏移量，我们所使用的钼丝的直径是0.18，机床的发电间隙为0.02-0.05，我们一般在操作中加工的偏移量设为0.22。
参数设置好后，选择加工轮廓，加工轮廓指你所加工的图形的第一段圆弧或线段，选好后按回车键，接下来选择链拾取方向，即我们线切割的轨迹方向，选好后回车确定；然后选择加工的侧边或补偿方向，如果我们加工的工件是要取里面的，则补偿补外面的，如果是割一个孔之类的选择外面的，则补偿补里面的；再然后选择穿丝点位置，穿丝点位置一般在图形外面保留7-8mm的余量；接下来选择退出点位置，如果要退到穿丝点位置，则直接按回车键，最后选择切入点位置，如果之前在参数设置时选择垂直切入，则不需要进行这一步的选择，切入点的位置一般选择直线或圆弧的起点，选好后回车确定。
这样就会出现一条绿色的加工轨迹。
如加工如下图形，由A点出发，沿箭头发现加工：具体操作如下：首先导入图纸：文件-数据接口-dwg/dxf文件读入-取消-取消线切割：线切割-轨迹生成-设置参数（如下图所示）-选取加工轮廓（如下图）-工方向-选择补偿方向（如下图）-选择穿丝点-选择退出点-选择切入点然后就是3B程序的生产过程，选择“线切割-生成3B代码-输入要保存的3B文件名-选择轨迹-回车最后就是3B待命传输到控制器的过程，先设置好控制器，“待命-上档-程序号（通常设置为1）-B”设置好后会发现控制器除了“待命键”其他键按下都没有任何反应。
接下来选择“线切割-代码传输-应答传输”如图所示：核对文件名是否为刚保存的文件名一致，确定按下“回车”，再按下“回车“键确定传输，接下来控制器就会自动输入3B待命，待数据传输完成后，便可开高频，对刀后进行加工。
程序运行是：“程序号（如1）B-执行-执行”跳步加工多个图形：加工多个图形，首先要确定要加工的第一个图形的中心位置，这需要通过对刀，确定第一个图形的中心位置为穿丝点。
确定好穿丝点后，选择“线切割-轨迹生成-选择加工轨迹-选择加工方向-选择穿丝点-选择退刀点-选择切入点”生成一个加工轨迹，然后用相同的方法生产其他几个图形的轨迹，接下来选择“线切割-轨迹跳步-依次选择多个加工轨迹-回车”最后生产3B代码，传输到控制器上。
注意在有跳步的一些加工过程中，需注意，当钼丝拆下来后空走的过程，机床模式采用手动，因为在自动档的情况下，钼丝没有连接好，在自动的模式下，机床会认为是一个错误的报警，这样机床就无法运行，当空走结束后，机床的模式要调到自动档正常切割。
注在跳步加工过程中尽量保证各个图形加工方向的一致。
如加工下（图1）：先生成加工轨迹（图2）图1 图2选择“线切割-轨迹跳步-依次选择轨迹-回车”如图所示：轨迹生成后在转化为3B格式，会发现，每一次跳步结束后程序代码中会有“D”这个停止代码，机床停止后，拆掉钼丝，打到手动档空走，待走刀到下一个穿丝点位置，穿好钼丝，打自动档，按“恢复”键机床开始切割下一个图形。
支持店主，有事没事，闲来逛逛简单走直线操作：编程：1BBB 尺寸mm000方向BBB 尺寸mm000方向BBB 尺寸mm000方向……………DD（编程结束）待命-上档-高频开关-碰火花-1-执行-执行机床锁住时待命-进给开关第11 页共11 页。
线切割操作说明
线切割操作说明1. 简介线切割是一种常用的金属加工技术，使用高压电流通过导电线切割工件。
它被广泛应用于制造业中的零件切割、铣削、打孔和雕刻等工序。
本文将介绍线切割的操作步骤和注意事项，以帮助您正确并安全地使用线切割机。
2. 准备工作在开始线切割操作之前，需要进行一些准备工作。
首先，确保工作区域清洁整齐，并且没有易燃物品。
同时，检查线切割机的电源线是否接地良好，防止电流泄露导致安全事故。
接下来，确认刀具和工件固定好，确保刀具与工件之间有足够的间隙。
3. 设置和调整在进行线切割操作之前，需要根据工件的材料和厚度进行适当的设置和调整。
首先，选择合适的切割线径和线速度。
较粗的切割线适用于厚度较大的工件，而较细的切割线适用于细节较小的工件。
同时，线速度的选择也取决于工件材料的硬度和切割效果的要求。
其次，调整电流和工作距离。
根据工件的硬度和厚度，选择适当的电流大小，并根据电流值调整工作距离。
一般来说，电流越大，切割速度越快，但也可能影响切割质量。
4. 操作步骤(1) 打开电源开关，并调整切割线位置。
确保切割线位于工件的起始位置。
(2) 按下启动按钮，使切割线开始运转。
注意观察切割线的运动方向，确保其与工件的切割方向一致。
(3) 缓慢将切割线引导到工件上，并保持相对的稳定性。
切割线应与工件保持一定的角度，通常为20-30度。
(4) 接着，根据工件的形状和尺寸，通过调整工作台和切割线的位置，控制切割方向和角度。
(5) 在切割过程中，注意观察切割线与工件之间的间隙，确保切割线不会与工件接触。
同时，注意观察切割速度和质量，根据需要适时调整。
(6) 当切割完成后，松开启动按钮，停止切割线的运转。
将工件取下，检查切割质量，并根据需要进行后续的处理。
5. 注意事项在进行线切割操作时，需要注意以下事项，以确保操作的安全性和效果：- 使用合适的个人防护装备，如手套、护目镜和耳塞，以保护您的安全。
- 熟悉线切割机的操作和安全规程，遵守操作要求。
线切割如何操作方法
线切割如何操作方法
线切割是一种常用的金属加工方法，用于将金属板材切割为所需尺寸和形状。
下面是线切割的一般操作方法：
1. 准备工作：检查并确认设备和切割线均正常工作，金属工件的固定位置和夹具是否正确。
2. 设定参数：根据工件材料和厚度，设定线切割机的相关参数，如功率、速度、电流等。
3. 开启设备：打开线切割设备的电源，启动主机和辅助设备，确保各部件正常运转。
4. 固定工件：将待切割的金属工件放置于工作台上，并使用夹具或其他装置进行固定，以防止移动或晃动。
5. 对焦：通过调整切割头和工件之间的距离，确保刀线可以准确切割金属板材。
对于不同材料和厚度的工件，可能需要进行多次对焦调整。
6. 进行切割：根据所需的切割路径，将工件放置于切割平台上，启动切割机进行切割。
切割路径可以通过计算机控制，也可以手动操作。
7. 监控切割过程：在切割过程中，要注意监测切割质量和设备运行状态，随时调整参数和处理异常情况。
8. 收尾工作：切割完成后，关闭线切割设备，并进行相关的清理工作。
将切割下来的工件取出，并进行后续的加工和处理。
需要注意的是，线切割的操作方法可能会有一定的差异，具体操作步骤也会根据设备和工件情况有所不同。
在使用线切割机之前，请仔细阅读设备说明书和相关安全操作规程，并遵守相关安全规定。
线切割hlpro操作方法
线切割hlpro操作方法
HLPro 是一款功能强大的线切割控制软件，下面是一些基本的操作方法：
1. 打开HLPro软件：打开电脑上的HLPro软件，点击“打开”按钮加载需要切割的CAD文件。
2. 设置切割参数：根据实际需要，设置切割参数，包括切割速度、切割深度、刀具直径等。
3. 编辑切割路径：选择“编辑切割路径”选项，对CAD文件进行编辑，包括添加切割线、调整切割顺序等。
4. 导入切割轨迹：将编辑好的切割轨迹导入到HLPro中，可以选择直接导入或者手动调整切割路径。
5. 预览切割路径：点击“预览”按钮，可以在HLPro中预览切割路径，以确保切割路径的正确性。
6. 启动切割：点击“启动”按钮，HLPro会将切割路径转化为切割指令发送给线切割机，开始切割操作。
以上是HLPro的基本操作方法，不同的线切割机可能会有一些特殊的设置和操
作，具体使用方法可以参考相关的设备操作手册。
数控线切割机操作流程
数控线切割机操作流程一、预操作准备在操作数控线切割机之前，需要提前做好以下几项准备工作：1. 安全防护：确认数控线切割机所有防护装置完好无损，工作区域内无杂物，操作人员需佩戴好安全帽、护目镜、防护手套等个人防护装备。
2. 电源接通：将数控线切割机连接电源，并保证电源稳定，无漏电等安全隐患。
3. 检查刀具：确认刀具安装正确，无松动或损坏现象。
4. 加工件固定：将待加工的工件牢固夹紧在数控线切割机工作台上，并保证工件位置准确。
二、操作流程1. 启动数控线切割机：按照数控线切割机的启动操作步骤，将主机开关打开，等待设备初始化完成。
2. 设置加工参数：根据待加工工件的要求，设置好数控线切割机的加工参数，包括切割速度、加工深度、工作台移动速度等。
3. 加工程序调试：确认加工程序无误后，进行加工程序调试，观察数控线切割机的运行情况，调整参数直至符合要求。
4. 开始加工：当一切准备就绪后，点击启动按钮，数控线切割机开始按照设定参数进行工件加工。
5. 监控加工过程：在加工过程中，操作人员需时刻关注数控线切割机的运行情况，确保加工质量和操作安全。
6. 完成加工：当数控线切割机加工完成时，停止加工程序，关闭主机开关，等待数控线切割机静止后方可打开安全门，取出加工好的工件。
三、收尾工作1. 清理工作台：将数控线切割机的工作台进行清理，清除工件上的残渣，并保持工作台干净整洁。
2. 切断电源：在确认数控线切割机内无残留加工物品后，切断电源，确保操作环境安全。
3. 故障排除：如果在操作过程中出现任何异常情况或故障，应及时停机处理，不要强行操作，以免造成更大的损失。
4. 操作日志记录：在完成数控线切割机操作后，及时记录操作日志，包括加工时间、加工参数、加工结果等重要信息，便于后续查询和分析。
通过严格按照数控线切割机的操作流程进行操作，可以有效提高加工效率，确保加工质量，同时也能避免操作失误带来的安全隐患，保障操作人员的人身安全和设备的正常运行。
线切割异形割法步骤
线切割异形割法步骤以线切割异形割法步骤为标题，写一篇文章。
一、引言线切割异形割法是一种常用的金属加工方法，可以对金属材料进行高精度的切割和加工。
本文将介绍线切割异形割法的步骤和操作要点。
二、准备工作1. 首先，需要准备一台线切割机，确保其正常工作状态。
2. 准备好待加工的金属材料，并清洁表面，确保无杂质。
三、确定切割路径1. 根据所需的异形图形，使用CAD软件绘制出切割路径。
2. 将CAD文件导入至线切割机控制系统，并进行路径优化。
四、设置切割参数1. 根据金属材料的种类和厚度，设置适当的切割参数，包括切割速度、电流和脉冲频率等。
2. 根据切割路径的复杂程度，调整线切割头的角度和喷水装置的位置。
五、安装切割线1. 首先，将切割线固定在线切割机的切割头上，并保持线与工件表面的垂直度。
2. 确保切割线的张力适当，避免过松或过紧。
六、开始切割1. 打开线切割机的电源，并将切割头移动至初始位置。
2. 启动线切割机，开始切割过程。
3. 根据切割路径的复杂程度，适时调整切割速度和电流大小，以保证切割质量。
七、监控切割过程1. 在切割过程中，及时观察切割线与工件表面的接触情况，确保切割线不会脱离切割路径。
2. 监控切割过程中的切割速度和电流大小，及时调整参数，以保证切割质量和效率。
3. 定期检查切割线的磨损情况，如有需要，及时更换切割线。
八、完成切割1. 切割完成后，关闭线切割机的电源，并将切割头移动至安全位置。
2. 检查切割结果，确保切割质量符合要求。
九、清理工作1. 清除切割过程中产生的金属屑和废料，保持工作区域的整洁。
2. 对线切割机进行常规维护，包括清洁切割头和更换切割线等。
十、总结线切割异形割法是一种精密的金属加工方法，通过合理的切割路径和参数设置，可以实现对金属材料的高精度切割和加工。
在实际操作中，需要注意切割线的安装和调整，以及切割过程的监控和维护。
只有掌握了正确的操作方法和技巧，才能保证切割质量和效率的提高。

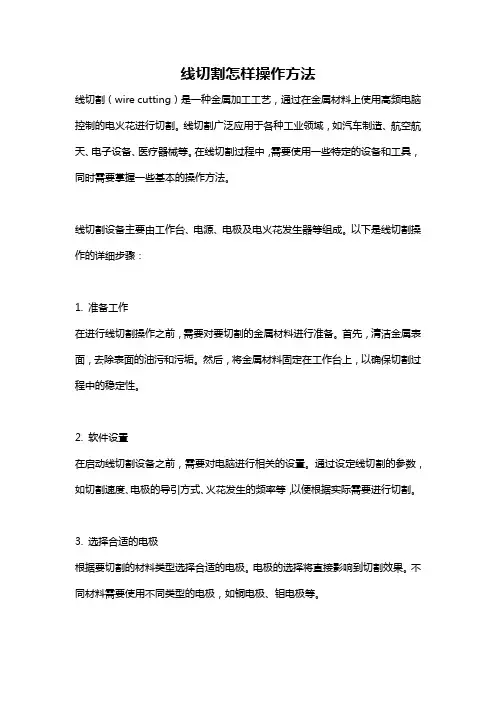

线切割怎样操作方法
线切割怎样操作方法线切割（wire cutting）是一种金属加工工艺，通过在金属材料上使用高频电脑控制的电火花进行切割。
线切割广泛应用于各种工业领域，如汽车制造、航空航天、电子设备、医疗器械等。
在线切割过程中，需要使用一些特定的设备和工具，同时需要掌握一些基本的操作方法。
线切割设备主要由工作台、电源、电极及电火花发生器等组成。
以下是线切割操作的详细步骤：1. 准备工作在进行线切割操作之前，需要对要切割的金属材料进行准备。
首先，清洁金属表面，去除表面的油污和污垢。
然后，将金属材料固定在工作台上，以确保切割过程中的稳定性。
2. 软件设置在启动线切割设备之前，需要对电脑进行相关的设置。
通过设定线切割的参数，如切割速度、电极的导引方式、火花发生的频率等，以便根据实际需要进行切割。
3. 选择合适的电极根据要切割的材料类型选择合适的电极。
电极的选择将直接影响到切割效果。
不同材料需要使用不同类型的电极，如铜电极、钼电极等。
4. 连接电极将电极插入电极夹中，确保电极与电极夹的接触良好。
然后，使用电极夹将电极固定在电火花发生器上。
5. 设置导向件线切割过程中，需要设置导向件，以调整和控制电极的位置和移动方向。
导向件通常由玻璃、陶瓷或塑料制成，用于保持电极与工作件之间的恒定间距，并确保切割线的精度。
6. 开始切割启动线切割设备后，将电极轻轻触碰到工作件上，然后慢慢移动电极，开始切割。
在整个切割过程中，需要保持稳定的切割速度和电极的移动速度，以获得精确的切割效果。
7. 切割结束及处理当切割完成后，关闭线切割设备，并小心地取出切割好的工件。
切割好的工件表面可能有一些火花痕迹或外观不完美的地方，需要进行后续的修整和处理。
8. 清洁和维护在每次使用线切割设备之后，应对设备进行清洁和维护。
清除电极上残留的金属粉末和碳化物，并检查设备的各个部件是否正常工作。
定期更换电极和导向件，以确保设备的稳定和可靠性。
线切割操作需要经验和技巧。
线切割操作说明
线切割操作手册这里主要介绍直线、斜线、圆的切割：开控制面板后在控制面板上按如下操作即可监控→准备→初始化→程序编辑→A →0 0 0 1→① X=10mm ，Y=0的直线命令：C0C0（CC ）→C1 00 00 D8→EE EE② X=0，Y=10mm 的直线命令：C0C0（CC ）→C1 00 00 E9→EE EE③输入X=-10mm ，Y=-10mm 的斜线程序：C1C1→C10000→BE →EE EE④输入R=10mm 的逆圆程序：C1 00 00→C0→C 40 00 0 E →F5→EE EE→监控→准备→参数输入→一直摁0键直到出现“］”→启动切割→0001→0001 →高频→开动机床→碰刀→进给、变频同时按下→程序加工完毕。
说明：（1）控制面板上每一个键可能有1~2个数字或字母，表示不同功能，比如键盘C ，它左下角会有个字母B ，则表示输入B 也要通过摁C 键实现） 此机床为人工输入，采用3B 格式编码，编码格式为B X 位置 →B Y 位置→ B 计数长度 →GX 或GY （计数方向）→L 或NR 或SR如X=10mm ，Y=0的直线命令：C0C0（原点为0时0可以不输入，则直接输入CC 即可）→C1 00 00 D8，由于直线起点皆为原点，原点坐标为（0、0），B 在键盘上位C 键。
所以 B+（X 位置）在按键上为C+0B+（Y 位置）在按键上为C+0B+（计数长度）在按键上为C+1 00 00（10000单位为μm ，切割机上全部用μm 表示，10mm 则是10000μm ）GX 在D 按键上（意思为往X 轴方向行走，往Y 轴则是（GY ）L （1234）代表四个方向，直线往哪个方向走刀则是L 几，比如L1在键盘8上，所以输入8。
如果是圆命令，则是看顺圆逆圆，逆圆则按行走方向按键，在NR1方向开始走刀则按NR1，NR1在键盘上为5号数字键。
（其余按键见控制面板键盘，上面标的都很清楚）L2 L3 L4 NR1 NR2 NR3 NR4L1在“启动切割→0001→0001”中，第一个0001表示共输入了几条程序，一条程序则是0001，5条则是0005，10条则是0010，后一个0001表示从哪一条程序开始切割，0001则是第一条开始，若要从第三条开始，则0003。
线切割的一般操作
线切割加工操作步骤1、绕钼丝把丝盘装在绕线架上并固定；把丝筒运转到右边，让准备在钼丝筒上缠绕钼丝的起始边对准配线轮后，再转2-3圈，把钼丝缠在丝筒的紧固螺钉上并放入配线轮内，顺时针均匀地转动丝筒，直至达到想要的钼丝缠绕宽度（一般钼丝宽为15cm左右，严禁超过丝筒的行程范围），把钼丝固定在丝筒右边的螺钉上。
2、钼丝绕道线架上a.使配丝轮对着丝筒上钼丝的右边大约1CM左右b.把钼丝依次从下线架配丝轮到上线架配丝轮再到丝筒右边的紧固螺钉上固定好（钼丝必须在上线架导电块上方，在下线架前导电块上方，后导电块下方），再逆时针转动丝筒2圈。
3、调节行程根据丝筒上钼丝的宽度确定换向行程限位的位置4、调节钼丝的松紧使丝筒停在右换向位置，开启运丝，用紧丝轮轻轻往后拉，到换向限位停车再缠两圈（刹车、断丝开关需打开）5、启动计算机→PRO绘图编程→按ENTER键→进入绘图界面→点击鼠标左键→把光标移动到绘图的相关命令上并点击鼠标右键→选中绘图方法→根据计算机左下角提示依次输入相关数据并确认（Page Up放大、Page Down缩小）→画引线（此步可以省略）→退回→文件存盘→输入文件名→保存6、图形文件转代码文件当第5步完成后→主菜单→数控程序→加工路线→按照计算机左下角提示点击起始点→输入尖点圆弧（倒角）值→输入补偿间隙（一般为0.1）→代码存盘→退回→退出系统→回到启动界面7、工件加工当第6步完成后→依次点击加工件1#→切割→选择需要加工的文件名→进入加工界面→开运丝→按F11键使对应的功能变红，手动找起刀点（钼丝与工件碰到有火花出现就行）→开水泵→按F12键使对应的功能变红→按F1键（开始自动加工）→按两次确认键（第一次确认为第一刀程序、第二次确认为第二刀程序）→自动加工直至工件完成8、调整工件加工的快慢9、导入图形（格式为.dxf格式，cad版本为R14或者2007）插入U盘→绘图编程→数据接口→根据计算机左下角提示按1→按F4→载入→画图界面→满屏显示（各绘图工具分辨率不同，所以需要此步骤）→以下方法同上第5、6、7步10、存文件（主机断电，文件若未保存则丢失）启动界面→文件调入→.DAT图形文件/.3B数控加工代码文件→把光标移到文件上按F3→图库→按确认，保存成功11、调入已保存文件文件调入→存盘→选择虚拟盘：a.文件为.3B格式→加工1#→切割→如第7步完成工件加工b.文件为.DAT格式→绘图编辑→打开文件→选择文件打开→数控程序→如第6、7步完成工件加工。
线切割操作规程
线切割操作规程引言概述：线切割是一种常用的金属加工方法，通过电火花放电将金属材料切割成所需形状。
为了确保操作的安全性和效率，制定适当的操作规程是非常重要的。
本文将详细介绍线切割操作规程的五个部分，包括设备准备、工件准备、切割参数设置、操作步骤和安全注意事项。
一、设备准备：1.1 检查设备状态：确保线切割机床的各项功能正常，如电源、控制系统、切割电源等。
1.2 准备切割刀具：选择适合切割材料的刀具，并检查其磨损情况，确保切割质量。
1.3 检查冷却系统：确保冷却液的供给充足，并检查冷却系统的管路是否通畅。
二、工件准备：2.1 清洁工件表面：使用清洁剂和刷子清洁工件表面，去除油污和杂质，以确保切割质量。
2.2 固定工件：使用夹具或磁性吸盘等固定工件，保证工件在切割过程中不移动。
2.3 标记切割线：根据设计要求，在工件上标记切割线，以便操作时能够准确切割。
三、切割参数设置：3.1 选择切割模式：根据工件材料和形状，选择合适的切割模式，如连续切割、跳动切割等。
3.2 设置切割速度：根据工件材料的硬度和厚度，设置合适的切割速度，以保证切割质量和效率。
3.3 调整放电参数：根据工件材料的导电性和切割要求，调整放电电流和放电时间等参数，以获得最佳切割效果。
四、操作步骤：4.1 启动设备：按照设备操作手册的要求，正确启动线切割机床和冷却系统。
4.2 加工前准备：根据切割参数设置的要求，调整设备参数，并将工件固定在工作台上。
4.3 开始切割：根据切割线的标记，使用控制系统操作设备，开始进行线切割作业。
4.4 监控切割过程：注意观察切割过程中的放电状态和工件情况，及时调整切割参数以确保切割质量。
4.5 完成切割：切割完成后，关闭设备，清理工作区域，并进行必要的设备保养和维护。
五、安全注意事项：5.1 佩戴防护装备：操作人员应佩戴防护眼镜、手套和耳塞等个人防护装备，确保安全。
5.2 避免触摸切割区域：在切割过程中，严禁触摸切割区域，以免发生意外。
线切割操作规程
线切割操作规程一、引言线切割是一种常见的金属加工方法，用于将金属材料切割成所需形状和尺寸。
本操作规程旨在确保线切割操作的安全性、高效性和质量，以保障操作人员的安全和产品的质量。
二、适用范围本操作规程适用于所有进行线切割操作的人员，包括操作人员、质检人员和维护人员。
三、设备准备1. 确保线切割设备处于良好的工作状态，包括电源、液压系统、控制系统等。
2. 检查切割线是否正确安装并固定，确保其与工件的接触良好。
3. 验证切割线的电极是否适当，并根据需要进行更换或调整。
四、操作流程1. 确定切割参数：根据工件的材料、厚度和形状，选择合适的切割参数，包括切割速度、电流和脉冲时间等。
2. 准备工件：将待切割的工件放置在工作台上，并使用夹具固定，确保工件的稳定性和安全性。
3. 调整电极位置：根据工件的要求，调整电极的位置和角度，确保电极与工件的接触良好。
4. 启动设备：按照设备操作手册的要求，启动线切割设备，并确保设备正常工作。
5. 进行切割：根据设定的切割参数，进行线切割操作，确保切割线与工件的接触紧密，避免产生过大的电火花。
6. 监控切割过程：在切割过程中，及时观察切割线与工件的接触情况，确保切割线的稳定性和切割质量。
7. 完成切割：切割结束后，关闭设备，清理工作台和切割线，确保工作环境的整洁。
五、安全注意事项1. 操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套和防护服等。
2. 在操作过程中，严禁将手指或其他物品靠近切割线，以免发生意外伤害。
3. 确保操作环境通风良好，避免切割过程中产生的烟尘和有害气体对人体造成伤害。
4. 在切割结束后，及时清理切割残留物，避免堆积和引发火灾等安全问题。
5. 定期对线切割设备进行维护和保养，确保设备的正常工作和安全性能。
六、质量控制1. 在进行线切割操作前，根据工件的要求，进行切割参数的合理选择和调整，确保切割质量。
2. 在切割过程中，及时观察切割线与工件的接触情况，发现异常及时调整设备或切割参数，以保证切割质量。
