聚对苯二甲酸乙二醇酯工艺设计
聚对苯二甲酸乙二醇酯工艺设计
聚对苯二甲酸乙二醇酯工艺设计聚对苯二甲酸乙二醇酯英文名称Polyethylene terephthalate简称PET,别名涤纶树脂或聚酯树脂，俗称涤纶。
PET是由对苯二甲酸和乙二醇经酯化和缩聚而成的高聚物，是热塑性聚酯之一，英国的卜内门〔ICI〕公司的Crothers于20世纪30年代末发觉，40年代投入工业化生产，要紧用于生产涤纶纤维。
1953年杜邦公司首次开发出PET纤维产品。
由于它的原料纯对苯二甲酸和乙二醇及合成树脂技术成熟，其进展速度使任何一种纤维都难以比拟。
PET的用途不要紧局限于纤维，而是进一步拓展到各类容器、包装材料、薄膜、胶片、工程塑料等领域，目前，PET正在越来越多地取代铝、玻璃、陶瓷、纸张、木材、钢铁和其他合成材料，聚酯的家庭也在连续扩大。
它优良的综合性及较好的服用性，在保持其固有特点同时，在接近天然化如穿着舒服性、染色性、抗静电性、吸湿性及外表美观等方面更接近于天然纤维，因此使其更具进展优势。
我国自20世纪50年代开始生产PET，现在生产能力专门大。
2000年总生产能力可达5000Kt/a。
国内在90年代引进了吉玛、钟纺、伊文达和杜邦的工艺，使聚酯生产进入了工业腾飞时期。
但目前PET树脂多用于纤维生产。
PET工程塑料产品成本低，工作性优于PBT，且原料易得，可加速进展PET塑料的开发与应用。
在我国，早在二十世纪九十年代前后，中国石化巴陵公司就完成了PET工程塑料的实验室研制项目。
然而，到目前为止，我国PET工程塑料的生产并没有大规模推广开来，只有极少量生产，差不多上还属于空白，因此也有着极大的进展潜力。
而且近年来随着人们生活水平的提高，我国乃至全球对聚酯的需求越来越大，更为我国聚酯行业的进展带来庞大的商机，我们应该抓住这难得的机会，不断完善和提高聚酯的生产技术，并研究开发新型聚酯产品，以增强我国聚酯行业的竞争能力。
1 PET简介1.1 PET的进展历史与现状聚对苯二甲酸乙二醇酯〔PET〕是1941年英国的J.R.Whenfield和J.T.Dikson采纳乙二醇与对苯二甲酸直截了当酯化缩聚制得，最初是作为合成纤维的原料而开发的。
酯交换法生产PET工艺流程设计

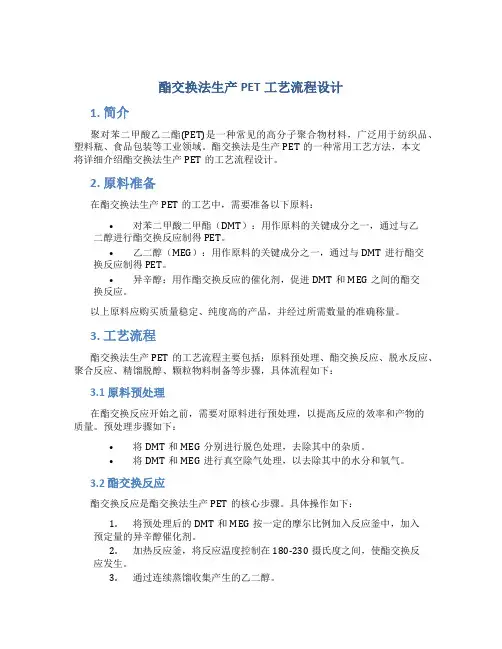

酯交换法生产PET工艺流程设计1. 简介聚对苯二甲酸乙二酯(PET)是一种常见的高分子聚合物材料，广泛用于纺织品、塑料瓶、食品包装等工业领域。
酯交换法是生产PET的一种常用工艺方法，本文将详细介绍酯交换法生产PET的工艺流程设计。
2. 原料准备在酯交换法生产PET的工艺中，需要准备以下原料：•对苯二甲酸二甲酯（DMT）：用作原料的关键成分之一，通过与乙二醇进行酯交换反应制得PET。
•乙二醇（MEG）：用作原料的关键成分之一，通过与DMT进行酯交换反应制得PET。
•异辛醇：用作酯交换反应的催化剂，促进DMT和MEG之间的酯交换反应。
以上原料应购买质量稳定、纯度高的产品，并经过所需数量的准确称量。
3. 工艺流程酯交换法生产PET的工艺流程主要包括：原料预处理、酯交换反应、脱水反应、聚合反应、精馏脱醇、颗粒物料制备等步骤，具体流程如下：3.1 原料预处理在酯交换反应开始之前，需要对原料进行预处理，以提高反应的效率和产物的质量。
预处理步骤如下：•将DMT和MEG分别进行脱色处理，去除其中的杂质。
•将DMT和MEG进行真空除气处理，以去除其中的水分和氧气。
3.2 酯交换反应酯交换反应是酯交换法生产PET的核心步骤。
具体操作如下：1.将预处理后的DMT和MEG按一定的摩尔比例加入反应釜中，加入预定量的异辛醇催化剂。
2.加热反应釜，将反应温度控制在180-230摄氏度之间，使酯交换反应发生。
3.通过连续蒸馏收集产生的乙二醇。
4.在反应过程中，持续搅拌反应物，以保持反应均匀。
3.3 脱水反应脱水反应是为了除去反应体系中的水分，以进一步促进聚合反应。
具体操作如下：1.将酯交换反应产生的乙二醇和异辛醇升温至140摄氏度以上，并在真空环境下去除其中的水分。
2.脱水反应进行一定的时间，使得反应体系中的水分大幅减少。
3.4 聚合反应聚合反应是将脱水后的反应体系进行高聚反应，生成聚合物PET的过程。
具体操作如下：1.将脱水后的反应体系中加入聚合反应催化剂。
课程设计--年产10万吨PET生产的工艺设计
目录总论.................................................................................................................................... - 3 -1 综述...................................................................................................................................... - 4 -1.1聚对苯二甲酸乙二醇酯（PET）的简介.................................................................. - 4 -1.1.1 PET一般性质................................................................................................. - 4 -1.1.2 PET的组织结构............................................................................................. - 4 -1.2 聚对苯二甲酸乙二醇酯（PET）的特性与应用..................................................... - 5 -1.2.1 特性................................................................................................................ - 5 -1.2.2 应用................................................................................................................ - 7 -1.2.3 PET的加工特性............................................................................................. - 8 -1.2.4 PET的加工方法............................................................................................. - 9 -1.3 中国生产消费现状及产品构成............................................................................... - 9 -1.3.1国内生产消费水平现状................................................................................. - 9 -1.3.2 产品构成........................................................................................................ - 9 -2 PET生产工艺的比较与确定............................................................................................. - 10 -2.1 PET的生产工艺简介.............................................................................................. - 10 -2.1.1 酯交换法生产工艺简介（DMT法）........................................................... - 10 -2.1.2 直接酯化法生产工艺简介（PTA法）....................................................... - 11 -2.1.3 环氧乙烷法生产工艺简介（EO法）......................................................... - 12 -2.2 各生产工艺优劣势比较及工艺选择..................................................................... - 12 -2.2.1 PTA法的生产优势....................................................................................... - 13 -2.2.2 DMT法的生产优势....................................................................................... - 14 -2.2.3生产工艺的选择........................................................................................... - 15 -2.3工艺过程介绍.......................................................................................................... - 15 -2.3.1反应机理及条件........................................................................................... - 15 -2.3.2 工艺生产流程图.......................................................................................... - 18 -3 物料衡算与能量衡算........................................................................................................ - 19 -3.1物料平衡关系示意图.............................................................................................. - 19 -3.2化学与物理变化...................................................................................................... - 19 -3.3计算过程.................................................................................................................. - 20 -3.3.2.物料衡算计算过程...................................................................................... - 22 -3.3.3物料平衡结果总汇。
年产20万吨聚对苯二甲酸乙二醇酯设计
聚对苯二甲酸乙二醇酯是一种重要的合成聚合物，常用于纤维、塑料等行业。
要设计年产20万吨的聚对苯二甲酸乙二醇酯生产装置，需要从原材料选取、反应条件、工艺流程等方面进行综合考虑。
首先，选取原材料。
聚对苯二甲酸乙二醇酯的主要原料是对苯二甲酸和乙二醇。
对苯二甲酸可以通过苯与甲醛进行氧化反应得到，乙二醇则可以通过乙烯与水进行加氢反应得到。
在选择乙二醇原料时，需要考虑到纯度和稳定性等因素。
其次，确定反应条件。
聚对苯二甲酸乙二醇酯的合成反应需要在一定的温度和压力下进行。
一般来说，反应温度控制在180-240℃之间，压力控制在0.5-1.5MPa之间。
同时，反应过程中需要添加一定的催化剂，常用的催化剂有锰醋酸盐和醋酸锡等。
催化剂的选择需要考虑催化效果和使用成本等因素。
然后，设计工艺流程。
聚对苯二甲酸乙二醇酯的生产过程主要包括酯化反应和聚合反应两个步骤。
酯化反应是将对苯二甲酸与乙二醇通过酯化剂进行反应得到对苯二甲酸乙二醇酯的过程。
聚合反应是将酯反应产物进行进一步聚合得到聚对苯二甲酸乙二醇酯。
在设计工艺流程时，需要考虑反应设备的选择和布置，反应条件的控制以及产品的分离和纯化等工艺环节。
此外，还需考虑生产装置的规模和能耗等因素。
年产20万吨的聚对苯二甲酸乙二醇酯属于大型生产装置，需要相应的生产设备和配套设施。
在设计装置规模时，需要考虑到设备的能力和生产成本等因素。
综上所述，设计年产20万吨聚对苯二甲酸乙二醇酯生产装置需要全面考虑原材料选取、反应条件、工艺流程、生产规模和能耗等因素。
通过合理设计和优化配置，可以实现高效、稳定的聚对苯二甲酸乙二醇酯生产过程，满足市场需求。
pet挤出加工工艺

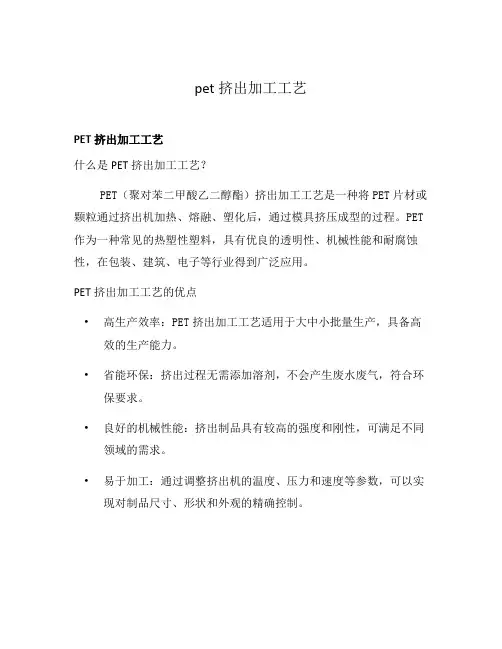

pet挤出加工工艺PET挤出加工工艺什么是PET挤出加工工艺？PET（聚对苯二甲酸乙二醇酯）挤出加工工艺是一种将PET片材或颗粒通过挤出机加热、熔融、塑化后，通过模具挤压成型的过程。
PET 作为一种常见的热塑性塑料，具有优良的透明性、机械性能和耐腐蚀性，在包装、建筑、电子等行业得到广泛应用。
PET挤出加工工艺的优点•高生产效率：PET挤出加工工艺适用于大中小批量生产，具备高效的生产能力。
•省能环保：挤出过程无需添加溶剂，不会产生废水废气，符合环保要求。
•良好的机械性能：挤出制品具有较高的强度和刚性，可满足不同领域的需求。
•易于加工：通过调整挤出机的温度、压力和速度等参数，可以实现对制品尺寸、形状和外观的精确控制。
PET挤出加工工艺的应用领域•包装行业：PET挤出制品广泛应用于食品、药品、化妆品等包装领域，如塑料瓶、罐、容器等。
•建筑行业：PET挤出制品可制作构件、隔断板、阳光板等，具有耐候性、耐腐蚀性和阻燃性能。
•电子行业：PET挤出制品可用于电子产品的外壳、导管、线槽等，满足电器设备的外观和功能要求。
•汽车行业：PET挤出制品可应用于汽车内饰件、密封件等部件，具备良好的耐磨性和抗老化性能。
PET挤出加工工艺的发展趋势•制品精细化：随着科技的进步，PET挤出制品的精细化加工将成为未来的趋势，满足不同行业对产品质量的要求。
•绿色环保：在制品生产过程中，推广先进的绿色加工技术，减少能源消耗和对环境的影响，是PET挤出加工工艺的发展方向之一。
•注重创新：加强新材料的研发和应用，开发更多具有特殊功能和特性的PET挤出制品，拓展市场需求。
以上是关于PET挤出加工工艺的简介和应用领域的介绍，希望能对读者了解该工艺有所帮助。
注意：本文中不包含任何HTML字符、网址、图片及电话号码等。
PET挤出加工工艺：制品设计与质量控制制品设计的考虑因素在进行PET挤出加工工艺时，制品的设计是至关重要的一步。
以下是一些需要考虑的因素：•尺寸和形状：根据使用要求确定制品的尺寸和形状，考虑到制品的功能和外观要求。
1聚酯合成工艺

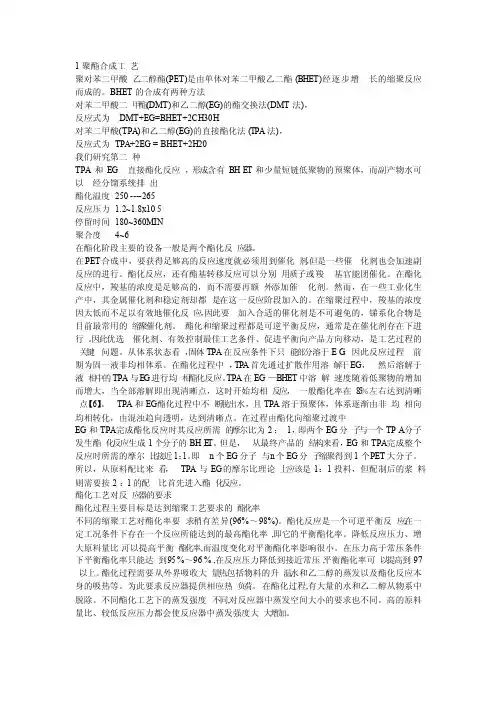

1聚酯合成工艺聚对苯二甲酸乙二醇酯(PET)是由单体对苯二甲酸乙二酯(BHET)经逐步增长的缩聚反应而成的。
BHET的合成有两种方法对苯二甲酸二甲酯(DMT)和乙二醇(EG)的酯交换法(DMT法)，反应式为DMT+EG=BHET+2CH30H对苯二甲酸(TPA)和乙二醇(EG)的直接酯化法(TPA法)，反应式为TPA+2EG = BHET+2H20我们研究第二种TPA和EG直接酯化反应，形成含有BHET和少量短链低聚物的预聚体，而副产物水可以经分馏系统排出酯化温度250 ----265反应压力 1.2~1.8x10 5停留时间180~360MIN聚合度4~6在酯化阶段主要的设备一般是两个酯化反应器。
在PET合成中，要获得足够高的反应速度就必须用到催化剂，但是一些催化剂也会加速副反应的进行。
酯化反应，还有酯基转移反应可以分别用质子或羧基官能团催化。
在酯化反应中，羧基的浓度是足够高的，而不需要再额外添加催化剂。
然而，在一些工业化生产中，其金属催化剂和稳定剂却都是在这一反应阶段加入的。
在缩聚过程中，羧基的浓度因太低而不足以有效地催化反应，因此要加入合适的催化剂是不可避免的，锑系化合物是目前最常用的缩聚催化剂。
酯化和缩聚过程都是可逆平衡反应，通常是在催化剂存在下进行。
因此优选催化剂、有效控制最佳工艺条件、促进平衡向产品方向移动，是工艺过程的关键问题。
从体系状态看，固体TPA在反应条件下只能部分溶于EG，因此反应过程前期为固一液非均相体系。
在酯化过程中，TP A首先通过扩散作用溶解于EG，然后溶解于液相中的TPA与EG进行均相酯化反应。
TPA在EG—BHET中溶解速度随着低聚物的增加而增大，当全部溶解即出现清晰点，这时开始均相反应，一般酯化率在85％左右达到清晰点【6】。
年产8万吨聚对苯二甲酸乙二醇酯工艺设计
年产8万吨聚对苯二甲酸乙二醇酯工艺设计聚对苯二甲酸乙二醇酯（简称PETG）是一种聚酯类聚合物，通常用于生产塑料瓶、食品包装、纤维和薄膜等应用领域。
下面将介绍一个年产8万吨PETG的工艺设计。
首先，PETG的合成过程是通过对苯二甲酸和乙二醇的酯交换反应进行的。
该反应需要在特定的温度、压力和催化剂的存在下进行。
基于这个原理，我们将设计一个多级连续流动反应器的工艺。
工艺流程如下：1. 原料制备：购买高纯度的对苯二甲酸和乙二醇，并按照配方比例计量。
2. 酯交换反应：将对苯二甲酸和乙二醇加入到反应釜中，加入合适的催化剂，然后开始加热。
反应温度一般在180-200摄氏度之间，压力保持在常压下。
通过多级流动反应器的设计，可以提高反应效率和产量。
3. 聚合反应：经过酯交换反应后，反应液中产生的酯类物质被升温到聚合温度（通常为250摄氏度），然后加入适量的聚合催化剂和反应助剂。
该反应可以在高温条件下进行，并持续一段时间，直到液体凝固成为固体聚合物。
4. 聚合物处理：将聚合物冷却至室温，然后进行粉碎和分级处理，以获得符合规格要求的PETG产品。
5. 产品包装：将PETG颗粒装入特殊的包装袋中，按照要求的净重分装并密封。
然后将包装好的产品存储在仓库中，以备发货。
在整个工艺设计中，需要注意以下几个关键的参数：反应温度、压力、催化剂的种类和用量、聚合时间、冷却速率和包装要求等。
同时，需要进行严格的质量控制，包括原料的质量检验、生产过程中的监测和控制，以及最终产品的质量检验。
通过合理的工艺设计和严格的质量控制，可以实现年产8万吨的高品质PETG产品。
这将提高企业的产能和竞争力，并满足市场对PETG的需求。
继续写相关内容，1500字6. 原料制备：在PETG的生产过程中，对原料的质量要求非常高。
对苯二甲酸和乙二醇都需要高纯度的产品，并且要进行严格的质量检验。
原料的质量问题会直接影响到最终产品的质量和性能。
因此，在原料制备环节要非常谨慎，在选择和采购原料供应商时要有一套严格的审核程序。
课程设计--年产10万吨PET生产的工艺设计
课程设计–年产10万吨PET生产的工艺设计1. 引言本文档旨在对年产10万吨PET（聚对苯二甲酸乙二醇酯）生产的工艺进行设计及分析。
PET是一种常用的聚酯塑料，在食品包装、纺织等领域有广泛应用。
为了满足市场需求，设计一种科学合理、高效稳定的PET生产工艺对于企业的发展至关重要。
2. 工艺概述年产10万吨PET生产的工艺包括以下主要步骤：1.原料准备：对原料进行预处理和配制，确保原料的质量和配比的准确性。
2.反应器反应：在反应器中进行PET的聚合反应。
具体反应条件包括适宜的温度、压力和反应时间等。
3.精炼和净化：经过反应后的产物需要经过精炼和净化，去除杂质和不纯物质。
4.聚合物加工：将精炼和净化后的PET进行加工，可采用注塑、挤出或吹塑等方式制成所需的产品。
5.产品检测：对最终产品进行质量检测，确保产品符合相关标准和要求。
3. 工艺详细设计3.1 原料准备在PET生产工艺中，主要原料包括对苯二甲酸（PTA）和乙二醇（MEG）。
对苯二甲酸为无色晶体，乙二醇为无色透明液体。
在原料配制过程中，需要对原料进行预处理，如去除杂质和调整浓度。
同时，严格控制原料配比，确保配比的准确性和稳定性。
3.2 反应器反应反应器反应是PET生产工艺中最关键的环节之一。
在反应器中，对苯二甲酸和乙二醇进行聚合反应，生成聚对苯二甲酸乙二醇酯。
具体反应条件应根据实际情况进行调整，常见的反应条件包括温度在260-280℃，压力在0.3-2.0 MPa，反应时间为4-6小时。
3.3 精炼和净化经过反应后的产物需要进行精炼和净化，以去除杂质和不纯物质。
常见的精炼和净化方法包括沉淀、过滤、洗涤等。
其中，沉淀是将聚合物溶液冷却至低温，使不溶的杂质沉淀；过滤是通过过滤器去除颗粒状杂质；洗涤是使用适当的溶剂对产物进行洗涤，去除残余的杂质。
3.4 聚合物加工精炼和净化后的PET可以通过注塑、挤出或吹塑等方式进行加工。
注塑是将熔融的PET注入模具中，通过模具的冷却和压力使其固化成所需形状的产品；挤出是将熔融的PET通过挤出机挤出，形成连续的材料，然后通过模具冷却和切割得到所需形状的产品；吹塑是将熔融的PET通过气压在模具中吹气，使其膨胀成所需形状的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚对苯二甲酸乙二醇酯工艺设计聚对苯二甲酸乙二醇酯工艺设计前言聚对苯二甲酸乙二醇酯英文名称Polyethylene terephthalate简称PET,别名涤纶树脂或聚酯树脂，俗称涤纶。
PET是由对苯二甲酸和乙二醇经酯化和缩聚而成的高聚物，是热塑性聚酯之一，英国的卜内门（ICI）公司的Crothers于20世纪30年代末发现，40年代投入工业化生产，主要用于生产涤纶纤维。
1953年杜邦公司首次开发出PET纤维产品。
由于它的原料纯对苯二甲酸和乙二醇及合成树脂技术成熟，其发展速度使任何一种纤维都难以比拟。
PET的用途不主要局限于纤维，而是进一步拓展到各类容器、包装材料、薄膜、胶片、工程塑料等领域，目前，PET正在越来越多地取代铝、玻璃、陶瓷、纸张、木材、钢铁和其他合成材料，聚酯的家庭也在持续扩大。
它优良的综合性及较好的服用性，在保持其固有特点同时，在接近天然化如穿着舒适性、染色性、抗静电性、吸湿性及外表美观等方面更接近于天然纤维，因此使其更具发展优势。
我国自20世纪50年代开始生产PET，现在生产能力很大。
2000年总生产能力可达5000Kt/a。
国内在90年代引进了吉玛、钟纺、伊文达和杜邦的工艺，使聚酯生产进入了工业腾飞时期。
但目前PET树脂多用于纤维生产。
PET工程塑料产品成本低，工作性优于PBT，且原料易得，可加速发展PET塑料的开发与应用。
在我国，早在二十世纪九十年代前后，中国石化巴陵公司就完成了PET工程塑料的实验室研制项目。
然而，到目前为止，我国PET工程塑料的生产并没有大规模推广开来，只有极少量生产，基本上还属于空白，因此也有着极大的发展潜力。
而且近年来随着人们生活水平的提高，我国乃至全球对聚酯的需求越来越大，更为我国聚酯行业的发展带来巨大的商机，我们应该抓住这难得的机会，不断完善和提高聚酯的生产技术，并研究开发新型聚酯产品，以增强我国聚酯行业的竞争能力。
1 PET简介1.1 PET的发展历史与现状聚对苯二甲酸乙二醇酯（PET）是1941年英国的J.R.Whenfield和J.T.Dikson采用乙二醇与对苯二甲酸直接酯化缩聚制得，最初是作为合成纤维的原料而开发的。
PET是饱和聚酯中最早商品化的。
1946年英国ICI公司首先将PET工业化，美国的杜邦于1948年开始生产，主要由于纤维和薄膜类制品，直到1966年日本帝人公司开发出玻璃纤维增强制品后，才开始用于工程塑料领域。
前期对苯二甲酸的精制工艺尚未工业化，首先工业化的是对苯二甲酚二甲酯（DMT）生产工艺，因此直到20世纪60年代中期，DMT一直是PET生产的主要原料。
随着高纯度对苯二甲酸（PTA）工艺的不断发展，尤其是Amoco公司在这方面做出很多工作，使得对苯二甲酸PTA开始用于PET生产而且还逐渐替代了DMT成为PET生产厂家的首选。
采用高纯度的PTA不需要回收，也不用回收甲醇，而且还有一个优点就是预聚化物的酯化过程比酯交换反应快得多，酯交换反应是由DMT作原料生产PET的第一步反应。
聚酯在20世纪70年代以前一直保持高速发展，其生产增长率为:1960年200%、1965年50%、1970年60%，此后增速减缓并呈周期性发展趋势，1975年增速为30%、1982年为10%、1987年为12.6%、1992年为6%、1999年为4.3%、2001年为4.8%。
20世纪90年代，聚酯工业的发展重心开始转向亚洲。
前半期，世界聚酯工业发展非常迅速。
一方面，由于80年代末90年代初亚太地区经济高速增长，带动全球经济增长，因而聚酯需求也随之出现较大的增长，聚酯市场出现供不应求的现象，到1995年供不应求的矛盾发展到顶峰。
90年代后期，由于生产能力增长过快产能扩充过多和亚洲金融危机的影响，除中国外世界聚酯产业出现供过于求的局面。
到1999年，聚酯工业又迎来新的发展阶段，主要由于瓶用和膜用、复合等非纤用聚酯的用量增加，衣用涤纶需求也达到高峰。
从1999～2005年，聚酯产能年均增长率为6.6～8%。
从2000年开始，世界聚酯工业又进入新一轮的快速发展期。
PET聚酯曾以二位数速率增长，效益高于大多数其他塑料树脂。
前10年内，其占全球塑料需求份额翻了一番，达到占6%。
在聚酯产品上，非纤聚酯的发展速度很快。
1996年，世界聚酯包装树脂和薄膜产量分别为451.9万吨和138.2万吨，占世界聚酯总产量的20.7%和6.3%，1998年则分别为699.5万吨和163.1万吨，占世界聚酯总产量的24.6%和5.7%。
2000年分别达到823.6万吨和176.9万吨，年均增长率分别为17.6%和6.2%，各占世界聚酯总产量的26.0%和5.59%。
我国聚酯的生产起步较晚，70年代开始形成上海、天津、辽阳等生产基地，80年代国产间歇式、半连续的小聚酯生产装置建设较多，据统计已有110家以上。
全国93家较大聚酯生产厂总聚酯生产能力已由1997年334万吨/年增加到2000年676万吨/年，2001年底约达到730万吨/年。
2002年我国聚酯生产能力同比增加200万吨/年以上，一举突破1000万吨/年大关，达到1100万吨/年，占世界聚酯总生产能力的1/4以上，居世界聚酯生产的首位。
1.2 世界生产能力及技术分布PET的国外主要生产商有：美国杜邦公司、英国ICI公司、日本帝人公司、三菱人造丝公司、东洋纺织公司、钟渊化学公司等。
我国的主要生产厂有：北京燕山石化公司、辽阳化纤公司、上海石化公司、新疆独山子石化公司、上海涤纶厂、岳阳化工厂、仪征石化公司及广州黄埔化工厂等。
世界聚酯生产能力已由1998年2842.8万吨/年、1999年3147.2万吨/年、2000年3352.2万吨/年增加到2001年3645.5万吨/年、2002年3980.3万吨/年。
世界聚酯装置正向更大经济规模方向发展。
单系列生产能力已由20世纪80年代的100吨/天、200吨/天提高到90年代的300吨/天、400吨/天、480吨/天、600吨/天。
目前世界前30家聚酯生产厂家的平均产能达到36万吨/年，规模最大的杜邦公司已达140万吨/年。
PET树脂有很多专利生产技术，无论是酯化和缩聚过程(熔融相)还是生产较高粘度瓶用树脂的固相聚都有很多不同的工艺。
其中熔融聚合方法的主要技术持有公司有吉玛公司、帝人公司、Kanebo公司、Ems-Inventa公司、John Brown Deutsche公司、杜邦公司以及Sunkyong公司等；固相缩聚方法的主要技术持有公司有吉玛公司、Bepex公司、Hosokawa公司、卡尔菲休公司、Sinco公司、Buehler公司以及Sunkyong公司等。
这些公司的技术特点分述如下: （1）吉玛公司技术采用吉玛公司技术的装置单线生产能力大，最大单线设备能力为：酯化可达400t/d，缩聚达250 t/d，若再增大，可在后缩聚再增加一台釜即可，使用原料范围广，PTA、DMT和MTA 均可用；装置操作弹性大，允许在50％～100％的负荷下运行，甚至在35％负荷下亦可运行，采用刮板式冷凝器，有效地解决了齐聚物堵塞真空管道系统的病症，运转周期大为提高；辅助化工原料少，只用Sb(AC)3和TiO2两种，Sb(AC)3溶解性好、配制方便、活性高；引入了柔性生产体系（FMS），在后缩聚釜之后，增加了一个添加剂系统，在此加入TiO2染色剂等，以制造高浓度母料用以配料，增加了产品的灵活性；控制系统先进，采用计算机集中分散型控制，功能齐全，操作方便可靠。
我国仪征、黑龙江、燕山共有五套装置采用吉玛技术。
吉玛公司在世界上以连续缩聚技术及装置先进著称，为适应瓶用和帘子线用高粘PET的需要，也开发出连续固相缩聚技术和装置。
采用的是流化床连续工艺，该方法是将原料PET切片（特性粘度为0.62～0.65L/g）用气流输送到切片料仓，再经旋转阀加到结晶器中，结晶器内通过热氮加热PET切片，使预结晶器内温度控制在170℃，切片的结晶度可达35％，氮气循环，部分送去精制。
目前吉玛技术的固相缩聚装置能力可达150 t/d。
（2）钟纺公司技术钟纺公司技术和装置在世界上也属先进。
他EG消耗量少，并在常压下生产，产品的二酐醇含量较低（0.76％），在各公司的装置中是最低的；无EG精制回收设备，从而简化了工艺，设备投资下降；缩聚系统设计合理，物料呈活塞流状态，无返混现象，产品质量稳定；清洁用的EG/TEG （三酐醇）在一套回收设备中回收，回收的EG/TEG 再用于下次设备清洗，简化了工艺流程；充分利用压差和位差输送物料，使工艺线上用于物料输送的机械泵减少，物料平衡易建立，控制操作方便，生产稳定，能耗也降低，同时生产控制先进，生产线操作、控制及管理高度自动化。
目前，我国上海石化股份有限公司涤纶二厂、济南化纤总厂、枣庄化纤厂3套装置采用钟纺技术，但钟纺公司技术装置最大的缺点是操作弹性小，负荷只能在70％～110％范围内调整。
（3）Inventa公司技术瑞士Inventa公司技术实际是德国卡而菲斯公司的技术，Inventa公司是承包设计公司。
该公司的技术与装置开发虽然较晚，但发展迅速，近年该公司承包的PET装置数量仅次于吉玛公司。
我国仪征化纤公司涤纶四厂，珠海裕华聚酸切片厂、厦门利恒涤纶有限公司等的三套装置均引进该技术。
已经投产的Inventa技术和装置中，单系列生产装置一般为90 t/d，最大为150 t/d，其工艺特点为：PTA输送系统采用瑞士STAG公司的密相输送技术，其N2耗量少，输送能力大，管道自清理能力强；浆料配置效率高，PTA和EG的配制是采用特殊设计的组合型搅拌器，PTA在EG中的分散充分且均匀；装置设备较先进，主反应器内部结构精巧，但这种带鼠笼式指控器的反应器结构复杂，制作难道大，维修也困难；酯化、缩聚等主工艺过程充分利用压力差和位差作为物料搅拌和输送的动力，主流程中仅设浆料泵，预聚物进料泵和熔体泵，降低能耗；解决了缩聚真空系统的堵塞问题，即节能有减少污水；多功能切片生产技术（即柔性技术），可使终缩聚釜内的PET 熔体分流，一部分经特殊装置加添加剂，另一部分为常规熔体，即可在一条线上生产多种产品，灵活方便。
（4）DuPont公司技术DuPont公司从事聚合技术的开发已有五十来年，是世界上最早工业化生产PET的公司之一。
早期采用DMT法连续化生产PET，20世纪80年代以来转向采用PTA连续化生产PET。
该公司的PTA连续化生产技术和装置，已经出口至墨西哥、南斯拉夫、印度、前苏联、土耳其及我国。
如我国苏州化纤厂、上海石化股份有限公司涤纶二厂和海口各有一套装置运用DuPont技术。
DuPont技术工艺成熟，且具有一下特色。
①由商釜、预、缩聚釜和终缩聚釜3个主反应器构成3釜流程。
