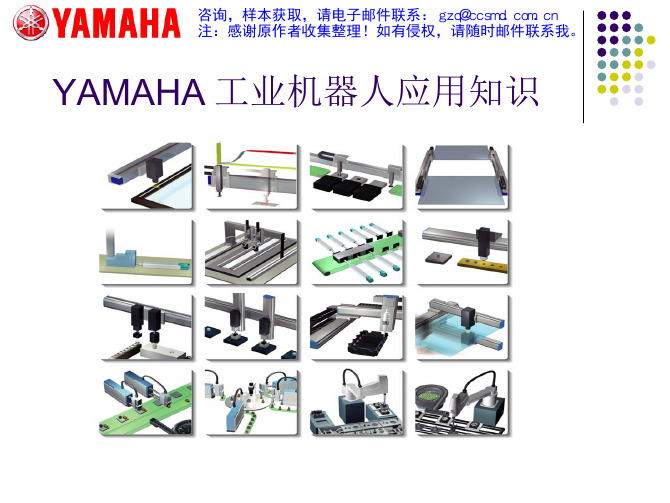

雅马哈工业机器人应用实例

特点：
利用XY轴机器移位准确、速度均匀。
应用行业：
各种电子排线的剥皮等。
咨询，样本获取，请电子邮件联系：ｇｚｑ＠ｃｃｓｍｄ．ｃｏｍ．ｃｎ注：感谢原作者收集整理！如有侵权，请随时邮件联系我。
YK-X系列水平多关节机器人应用实例
• 系统构成： • YAMAHA YK350X(XH)机器人 • NSK转台 • 特点： • 速度快,可以有效的提高生产效率 • 应用行业： • 手机按键
■粘贴济(胶)的涂敷
・利用X轴的双重驱动，可对应Y轴的长行程规格。
主体轴支撑轴
关键点 ●双重驱动规格可特别订购 ●适用于大型工件
■装置内的IC移转
关键点 ●利用控制器的转移装载功能，即使多任务工作，也可使其简单，容易化。 ●丰富的产品线、从轻便简单工作到复杂繁重工作、都可供给客户最适合的机种。
■高难度的工件搬运
・Z軸的长行程型可特注对应
特注长行程
关键点 ●长行程可特注对应 YK250~400X 300mm YK500,600X 600mm YK700~1000X 800mm (搬送重量有限制)
■多品种组立装置
与直交机器人相比，设置面积小，节省空间
关键点 ●因水平多关节机器人的省空间及动作范围宽广、可配置工具交换元件。适合于多品种变量的生产。
咨询，样本获取，请电子邮件联系：ｇｚｑ＠ｃｃｓｍｄ．ｃｏｍ．ｃｎ注：感谢原作者收集整理！如有侵权，请随时邮件联系我。
XY-X系列直交机器人应用实例
•
• •
系统构成：
1、YAMAHA XY-X系列HXYX XZ 式直交机器人； 2、三菱PLC,CC-LINK及串口通讯模块等。
•
•
特点:

WEBs 应用手册说明书

WEBs 应用手册关于霍尼韦尔霍尼韦尔是一家《财富》全球500 强的高科技企业。

我们的高科技解决方案涵盖航空、汽车、楼宇、住宅和工业控制技术，特性材料，以及物联网。

我们致力于将物理世界和数字世界深度融合，利用先进的云计算、数据分析和工业物联网技术解决最为棘手的经济和社会挑战。

在中国，霍尼韦尔长期以创新来推动增长，贯彻“东方服务于东方”和“东方服务于全球”的战略。

霍尼韦尔始创于1885 年，在华历史可以追溯到1935 年，在上海开设了第一个经销机构。

目前，霍尼韦尔四大业务集团均已落户中国，上海是霍尼韦尔亚太区总部，在华员工人数约11,000 人。

同时，霍尼韦尔在中国的30 多个城市拥有50 多家独资公司和合资企业，其中包括20 多家工厂，旨在共同打造万物互联、更智能、更安全和更可持续发展的世界。

欲了解更多公司信息，请访问霍尼韦尔中国网站www. ,或关注霍尼韦尔官方微博和官方微信。

霍尼韦尔霍尼韦尔智能建筑科技集团我们在全球拥有23,000 多名员工。

我们的产品、软件和技术已在全球超过1,000 万栋建筑中使用。

我们的技术确保商业楼宇业主和用户的设施安全、节能、具有可持续性与高生产力。

霍尼韦尔智能建筑科技集团深耕中国40 多年来，参与了30 多个城市的150 多条地铁的建设，为500 多座机场的智慧和安全保驾护航，为600 多家酒店提供智能管理系统，为1000多家医院提供了数字化解决方案。

目录第一部分 (4)霍尼韦尔智慧楼宇系统架构示意图 (4)霍尼韦尔智慧能源管理解决方案 (6)WEBs N4管理软件 (9)霍尼韦尔智慧触控屏 (13)第二部分 (17)系统控制器 WEB 8000 系列 (17)系统控制器 WEB 8000 VAV 专用系列 (21)边缘数据管理器 (24)增强型可编程通用控制器 (27)可编程通用控制器 (30)可编程通用控制器扩展模块 (33)BACnet 可编程通用 / VAV 控制器 (36)Lonworks 可编程通用 / VAV 控制器 (39)VAV 控制器 (43)BACnet 通用控制器 (46)Sylk TM I/O 扩展模块 (49)MVCweb 控制器 (52)UB系列独立控制器 (55)第三部分 (59)房间温控单元 (59)变风量末端墙装模块 (63)WTS3/6 系列温控器 (65)WTS8/9 系列温控器 (69)WS9 系列墙装模块 (73)建筑网络适配器 (76)智能电表 (78)4Ethernet / LANBACnet MS/TP Modbus RTU LonworksKNXSylk BusLightingModbus TCP BACnet IPBACnet IPAlarm Console clientWEB 8000 Web ControllerWEBStation Supervisor智慧触控屏Sylk I/O ModuleLonworks Spyder边缘数据管理器Spyder Universal ControllerPUC BACnet MS/TP Controller霍尼韦尔智慧楼宇系统架构示意图系统示意图仅用于显示设备在系统中的层次关系以及支持的通讯协议具体配置细节请结合实际项目情况，联系霍尼韦尔技术工程师进行架构设计5ElectricitySubmeterBACnet IPBACnet IPHTTPs , BACnet IP , oBIX , SNMP , …WEBs Enterprise Security WEBs Energy AnalyticsHAQ61增强型 BACnet IP ControllerFCU Wall ModuleVAV Controller EM Bus I/O ModuleSylk Bus Wall Module增强型 BACnet IP ControllerEM Bus6霍尼韦尔智慧能源管理解决方案智能高效，机器自学习功能准确分析，快速发现能耗异常功能全面，基于能耗大数据采集、趋势分析、评估诊断和流程控制的闭环管理功能数据准确，具有180多年计量仪表生产、安装与服务的专业知识灵活易用，云平台或本地部署灵活配置和迁移，操作简便扩展性好通过能源可见性、积极应对能耗异常和提高管理人员参与度，用户可以:★ 避免能耗异常波动★ 确保节能投资的投资回报率(ROI)符合预期★ 提高管理效率和降低运营成本研究显示，更多的企业为合规地实现节省成本、提高效率，越来越关注能源管理系统。

中山智达自动化科技有限公司M5S系列模块化器件产品手册说明书

智达自动化模块化器件•M5S系列MCM odule5mm-slim S ip 产品手册（V1.3）中山智达自动化科技有限公司2017-10目录(1)总体介绍-------------------------------------------------------------------------------------2(2)一般规范-------------------------------------------------------------------------------------3(3)M5S-BI开关量输入模块---------------------------------------------------------------------4(4)M5S-BO开关量输出模块--------------------------------------------------------------------8(5)M5S-PI脉冲量输入模块---------------------------------------------------------------------13(6)M5S-PO脉冲量输出模块--------------------------------------------------------------------17(7)M5S-AI模拟量输入模块---------------------------------------------------------------------21(8)M5S-AO模拟量输出模块--------------------------------------------------------------------25(9)M5S-CX通讯类接口模块--------------------------------------------------------------------29(10)M5S-PX电源转换类模块-------------------------------------------------------------------31(11)M5S-应用案例------------------------------------------------------------------------------33ZDAUTO(智达自动化)公司是全球首家在"模块化器件”上研究和开发,并取得成功的企业，这是继"M7D"系列后推出了体积更小，更优质和丰富的的"M5S"系列产品，它主导了这类"模块化器件”的行业标准，是一个改变你应用习惯的新器件!也是目前推广”工业4.0”进程上，构成各种电子产品的最基本的元素，是最具有实用价值的一个产品。

艾讯科技低功耗无风扇嵌入式主板SBC84400＆SBC84401超值解决方案

艾讯科技低功耗无风扇嵌入式主板SBC84400＆SBC84401
超值解决方案
无
【期刊名称】《测控自动化》
【年(卷),期】2005(21)3
【摘要】艾讯科技(AXIOMTEK)意识到工业应用领域中对低功耗、入门级主板仍
然有所需求．因而随之推出了2款无风扇3．5″嵌入式主板——SBC84400和SBC84401。

其分别板载低功耗133MHz STPC ConsumerⅡ和STPC中坚处理器。

事实上此类产品可应用与一系列广泛应用．例如工业自动化或苛刻的应用环境等等。

【总页数】1页(P7)
【作者】无
【作者单位】无
【正文语种】中文
【中图分类】TP368
【相关文献】
1.艾讯科技推出双显示多串口嵌入式主板和无风扇宽温嵌入式主板 [J], 无
2.艾讯科技股份有限公司：5.25″嵌入式主板 [J],
3.艾讯新款极低功耗无风扇3．5寸嵌入式单板计算机SBC84620／SBC84621 [J],
4.领略艾讯科技解决方案攀登行业技术高峰——行业解决方案全攻略之5月巡展
“OEM/ODM主导实效需求” [J],
5.艾讯科技Intel凌动TMZ530／Z510系列无风扇嵌入式系统eBOX511—820-FL [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

时代逆变焊机 6 4×ZX7-400 多头焊机集装箱说明书

手工焊目次目次1. 用途及特点 (1)2.主要技术参数 (1)3. 结构与安装 (2)3.1 外形 (2)3.2 结构 (3)3.3 易损件清单 (5)3.4 安装说明 (5)4. 操作规程 (7)5. 日常维护 (7)6. 维修须知 (8)7. 接线图 (9)1.用途及特点6/4×ZX7-400多头焊机集装箱，是北京时代科技股份有限公司专门针对船厂等行业的特殊要求而设计的、集中安装6（或4）台ZX7-400手工焊机的封闭箱体，造型美观大方，整机统一进线，集中出线，便于现场管理，并有效防雨防盗。

该多头焊机集装箱的特点如下：●全封闭结构，防雨，便于户外使用。

●集中安装6（或4）台ZX7-400手工焊机，适合船厂环境，方便吊装，便于管理。

● ZX7-400手工焊机具有引弧好、电弧稳定、焊缝成型好的特点。

● ZX7-400手工焊机高效节能。

●集装箱门上带锁，便于管理；门内带支撑，用于固定打开的箱门，可以有效防风。

●除箱门以外三面均为百叶窗结构，通风良好，并有效防雨。

●上、下左侧盖、后盖可以打开，打开角度可调。

●焊接电缆从电源底部引出，使电源结构简单、造型美观；电源底部加脚轮，方便维修。

●焊接电缆接线端子集中于箱体底部，方便接线并整齐美观。

●遥控器插座集中放置在箱体边上，不影响各单台电源的调节操作。

2. 主要技术参数参数内容四头焊机集装箱六头焊机集装箱输入电压VAC 3 ~ 380±15%，50/60Hz额定输入容量kVA68 102外形尺寸（长×宽×高）（mm³） 1070×750×1640 1430×750×1640集装箱体净重（kg） 125 195总重（kg）2814293. 结构与安装(以6×ZX7-400为例) 3.1外形结构3.2 结构：如图正视图（内部）后视图其中：侧、后盖锁1. 门锁 6.绝缘挡板2. 接线板 7.接线柱3. 电源固定螺栓 8.电缆连接螺栓4. 分控断路器 9.电缆连接螺母5. 主控断路器 10.3.3 易损件清单序代号元器件名称规格物料编码备注1 门锁 MS619黑78696030022 松下接线板600A 78693000003 电源固定螺栓GB5781-M8×20 76020802004 分控断路器NDM1-63(40A) 73212063025 主控断路器NDM2-125C/3300 125A73212063036 侧、后盖锁 MS新503-1白78696030017 H145-01-06 绝缘挡板 62H14501068 H145-01-07 接线柱 62H14501079 电缆连接螺栓GB5781-M10×25 760210025010 电缆连接螺母GB6172-M10 76301000003.4 安装说明3.4.1开箱后，请按装箱卡内容检查箱内物品种类及数量。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SBC6045工业单板机
高性价比9G45单板机发布，详情请点击！
- Atmel AT91SAM9G45（ARM 926EJ-STM，主频400MHz）工业级芯片，兼容AT91SAM9M10处理器
- 板载256MB DDR2 SDRAM、256MB NandFlash、4MB DataFlash
- 外扩精准RTC、扩展LVDS大尺寸LCD液晶显示
- 5路RS232串口(2路RS485/RS232复用）、2路CAN接口
- 支持Linux2.6.30/WinCE 6.0 操作系统并提供相关外设驱动程序、源码及测试文件
SBC6045工业单板机是深圳市天漠科技有限公司基于Atmel AT91SAM9G45工业级处理器推出的一款ARM嵌入式工控应用单板机。

SBC6045板载256MB DDR2 SDRAM、256MB NANDFlash、4MB DataFlash，扩展出了5路RS232串口(2路RS485/RS232复用)、2路CAN接口、网口、高速USB Host、USB OTG、SD/MMC接口、TF卡接口、Audio Out、JTAG 调试等接口。

SBC6045完全按照工业标准设计，可在-40℃~85℃宽温温度范围内稳定工作，满足工业级产品的各种应用需求，在工业控制、现场通讯、数据采集分析、仪表仪器等各种领域得到广泛应用。

硬件特性
Mini6045核心板硬件资源：
CPU单元：
∙Atmel AT91SAM9G45工业处理器芯片
∙400MHz ARM926EJ-S
∙2Kbit EEPROM
∙扩展精准RTC，外置备用电池
存储器：
∙256MB DDR2 SDRAM
∙256MB NandFlash
∙4MB DataFlash
外设接口及引出接口信号：
∙1路TF卡接口，支持热插拔
∙1路Debug 调试串口
∙1路24bit LCD接口
∙1路高速USB2.0 OTG接口
∙1路10/100MB 以太网口
∙通过160PIN双排直脚排针引脚的功能有:
8位单通道LVDS接口（24位色）
网口差分线
DEBUG串口
UART0-3
USB OTG（HS）
SPI*2
TWI*2
SDIO(HS)
ISI
AC97
TOUCH
JTAG
GPIO
SBC6045（底板）外设接口资源：
音频/视频接口：
∙1路音频输出接口（支持MP3播放）
∙1路24位LVDS接口（支持大尺寸液晶屏显示，分辨率最大可达最大分辨率1280*860）
∙蜂鸣器输出
传输接口：
∙5路串口
DEBUG：RS232 3线
COM0：RS232/RS485(带隔离) 3线
COM1：RS232 5线
COM2：RS232/RS485(带隔离) 3线
COM3：RS232/TTL 3线
∙2路CAN，通过两组SPI扩展,带电源及信号隔离
∙1路10/100Mbps以太网接口，RJ45连接器（带灯）
∙1路USB 2.0 HOST，High-Speed，480Mbps
∙1路高速SD卡接口支持热插拔
∙TWI1，最高400Kbps,支持主从模式,接线器形式引出
∙SPI1，接线器形式引出
∙1路电源接口
∙1路MiniPCI-E接口
∙1路20PIN 标准JTAG接口
∙1个IO按键，1个Reset按键
电气参数：
∙Mini6045核心板尺寸：82mm * 67mm （8层板设计）
∙SBC6045工业单板机尺寸：185mm * 125mm
∙输入电压：12V，0.25A（不含屏）
∙功耗：约3W
∙工业级环境温度：-40℃~+85°C
∙操作湿度：20% ~ 90%
∙PCB规格：4层板设计
软件特性
Linux系统特性：
∙Linux版本：Linux2.6.30
∙编译器版本：gcc version 4.2.0 20070413 (prerelease) (CodeSourcery Sourcery G++ Lite 2007q1-10)
∙启动方式：支持NAND Flash中启动引导Linux系统
∙更新方式：支持网络、SAM-BA下载内核
∙图形库支持：Qt4.4.2
∙文件系统格式：yaffs2文件系统，可读写文件系统
∙文件系统支持：ROM/CRAM/EXT2/RAMDISK/YAFFS2/FAT32
∙设备管理支持：udev设备管理
∙驱动支持：Serial、RTC、Net、RS485、CAN、蜂鸣器、MMC/SD、TF、USB Host、USB OTG、EEPROM、GPIO、LCD、Touch、Audio Out、
NandFlash、DataFlash、KEY
WinCE系统特性：
∙WinCE版本：WinCE 6.0
∙支持从NandFlash启动引导
∙更新方式：支持网络、SAM-BA下载更新系统
单价：3500元。
