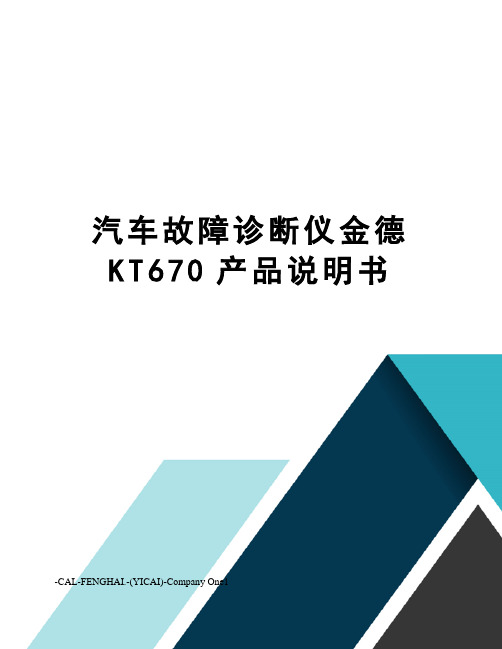

汽车故障诊断仪金德KT670产品说明书
汽车故障诊断仪金德K T670产品说明书-CAL-FENGHAI.-(YICAI)-Company One1➢汽车故障诊断仪金德KT670使用说明书广州智维电子科技有限公司产品介绍：金德KT670柴油诊断系统与针对汽油发动机的KT600智能诊断仪明显为一个平台上的产品,二者不仅外观上非常相似,而且功能配置上也十分相近,金德KT670包含了大多数原厂通讯协议及控制器局域网（CAN）的通讯协议,可扩充性强；配备了超大容量的CF卡,可随意扩充升级程序,实时保存诊断结果；可以实时打印诊断报告；能够实时检测点火系统、传感器以及执行器等电控组件的波形等。
金德KT670柴油诊断系统的主体包括4个部分：主机、诊断盒、示波盒和打印机。
这4个部分可以分开,各自具有独立的功能,可根据工作需要进行配置。
但是,通常其中3个部分（诊断盒和示波盒选一）通过插接组合为一个整体。
此外,KT670 还配有一些进行柴油系统诊断和网上升级所需的附件,如各种测试接头以及CF 卡和CF 卡读卡器等。
技术参数：主机温度操作：-30℃ ~ 50℃相对湿度：小于90％供电电压：DC12VPS/2接口：(1)内含USB接口(2)内含标准RS232串口(3)可外挂键盘、条码木仓（qiang）RJ45网络接口：10MCF卡接口：供插拔CF卡示波器技术性能通道数：三通道/五通道采样速度：最大20MHz采样精度：双8位电压量程：20mV-20V/格扫描时间：格-2s/格硬件配置CPU：32位嵌入式芯片主频：80MHZ外存：CF卡,可任意扩充显示器：" LCD触摸真彩屏打印机：热敏式微型打印机电池：示波器内置可充电锂电池可检测以下柴油机发动机：1、大连柴油机发动机（德国道依茨公司）2、朝阳柴油机发动机3、维坊柴油机发动机4、上海柴油机发动机5、无锡柴油机发动机6、广西玉林柴油机发动机7、扬州柴油机发动机8、云南内燃机柴油机发动机9、五十铃（600P）柴油机发动机10、康明斯柴油机发动机11、北京奔驰柴油机发动机12、杭州柴油机发动机13、天津珀金斯柴油机发动机可检测以下电控系统：1、德国博世电控系统2、德尔福电控系统3、成都威特电控系统4、日本电装电控系统5、康明斯电控系统6、德国奔驰电控系统7、衡阳电控系统可检测以下柴油车型：1、北汽福田全部车系2、江铃全部车系3、济南重汽4、南京依维柯5、陕西汽车集团6、庆玲车系7、金龙车型8、大众轿车柴油车（捷达、奥迪）9、华泰现代柴油车如何使用该产品1.设备配置金德KT670柴油诊断系统与针对汽油发动机的KT600智能诊断仪明显为一个平台上的产品，二者不仅外观上非常相似，而且功能配置上也十分相近，金德KT670包含了大多数原厂通讯协议及控制器局域网（CAN）的通讯协议，可扩充性强；配备了超大容量的CF卡，可随意扩充升级程序，实时保存诊断结果；可以实时打印诊断报告；能够实时检测点火系统、传感器以及执行器等电控组件的波形等。
汽车故障诊断仪U盘升级操作说明
一、准备的工具:诊断仪以及电源线（连220V也可以）USB键盘U盘(清华同方/朗科/金士顿/现代/宇瞻)二、1系统启动之后，把USB口键盘插上。
待系统进入以下界面后，点击键盘上的“ESC”键2系统便会进入以下界面3点击“我的电脑”，出现如下界面4把USB键盘拔掉，把升级用的优盘插上，等待一会，出现盘符“硬盘2”“硬盘2”是U盘，如显示确定u盘识别成功三、U盘文件1.u盘目录里ProudctFile2. ProudctFile文件里放入ECU升级文件。
如图ProudctFile文件里的名称对比电控系统生产文件名优盘存储路径ProudctFile6DL1 Denso.Dat4DL1 Denso.Dat6DL2/6DM batt_1_data_trimmed.dat6DF3 batt_1_data_trimmed.dat4DF3 batt_1_data_trimmed.dat4DC2 BOSCH498.datBF6M DeutzAll.datBF4M DeutzAll.datECAS ecas.dat6DE3 Motorola.xcalA00 BOSCHA00.datB00 BOSCHB00.dat以上操作完成后可以在诊断仪上操作。
四、诊断仪操作1. 选择跟车型号对应的电控系统（如6DL1/6DL2/4DF3...等）2. 诊断仪功能选择里选择“ECU程序更新”3. U盘获取升级文件（登陆名称：FAW 密码：1234）4. 显示按“确定”开始拷贝升级数据点ok5. 拷贝生产文件完成进度框显示完成6. 显示升级结束7. 连车直点“ECU升级”。
电控诊断仪安装与升级说明书
一、
1
以卓越与领先，满足公众的动力需求
谢谢！
三、玉柴诊断软件升级操作说明
3.5 激活诊断仪
点击按钮“激活诊断仪”，等待出现“激活成功”的提示。 备注说明：若升级平台中无此功能，则跳过此步骤，直接进行下一步骤：升级 诊断软件。
三、玉柴诊断软件升级操作说明
3.6 升级诊断软件
点击“升级诊断软件”，在等待客户端信息读取成功后，输入升级密码（初始 密码与用户号相同），点击“确定”按钮。
查看设备管理器驱动未安装前的状态，点击“安装周立功CAN驱动”
三、玉柴诊断软件安装操作说明
2.2 安装周立功CAN驱动
点击“下一步”，继续安装
点击“始终安装此驱动程序软件”， 继续安装
三、玉柴诊断软件安装操作说明
2.2 安装周立功CAN驱动
驱动正在安装中，请等待„
三、玉柴诊断软件安装操作说明
2.2 安装周立功CAN驱动
3.6 升级诊断软件
诊断软件升级成功。玉柴诊断软件更新频繁，如后续使用过程中 诊断软件出现异常，在阿拉丁到期时间内可重复升级诊断软件。
三、玉柴诊断软件升级操作说明
3.7 生成授权
点击“生成授权”，全选软件类型， 点击按钮“获取授权”。
生成授权更新成功，玉柴诊断软件升级 全部完成。请用户尽快打开诊断软件试用。
海能CAN驱动安装中，请等待„
三、玉柴诊断软件安装操作说明
2.3.1 安装海能CAN驱动
点击按钮“完成”，海能CAN驱动安装完毕，诊断仪上电灯由红色变为绿 色。在设备管理器查看到“High Energy USBCAN„”,则驱动安装正常。
三、玉柴诊断软件安装操作说明
2.3.2 安装K-Line驱动
ECI-CFV英文版诊断软件安装使用说明书-20140305
5 点击 Finish
步骤三：检查 ECOM 驱动安装完成后，诊断线 POWER 灯是否由红色变为绿色，详见图片如下：
ECOM 驱动安装前，诊断线 POWER 灯为红色
ECOM 驱动安装完成，诊断线 POWER 灯为绿色
三、 诊断软件登录界面
点击电脑左下角“开始—所有程序—文件夹 4G Display—
2. ###.cal 程序的刷写。正常连接好诊断仪并起动诊断软件。 点击菜单栏 file 选项，在下拉菜单中点击 Load Calibration from disk，弹出 Select File to Load 对话框
在上面“Select File to Load”对话框，查找到需要刷写的###.cal 程序，点 击 Load 即可进行刷写，同时显示 “Cal Load/Save Progress”对话框，同时 显示刷写进度条。
当刷写进度条到达 100%后表示刷写完毕，点击“Done”按钮完成###.cal 程序刷写。（刷写程序后不需手动关电保存）。 ii. 数据采集 1. 数据参数的选择（默认选择最多 20 个参数）。数据参数选择后，系统自动 记录数据，此时记录键由灰色变为绿色。使用鼠标右键对参数的选取或取 消。
玉柴客户服务中心 技术科
若打开诊断软件时出现如下图提示，原因为 ECOM 驱动未安装或安装失败，请参考 ECOM 驱动安 装步骤安装驱动。
四、 诊断软件使用说明
a) 诊断界面说明 i. 主界面：在诊断界面的左上角有操作菜单栏，具体含义见图上标注。
page 菜单，主 要用于诊断 界面的选取
Comm port 菜单， 主要用于 com 口 或 CAN 的设置
玉柴客户服务中心 技术科
连接诊断线到电脑 usb 接 口,出现该图片点击取消， 进行步骤二。若未弹出此向 导，直接进行步骤二。
第十一汽车电控系统故障诊断仪实训指导书
编号:QCFDJDKXTJX-08肇庆科技职业技术学院ZHAO QING SCIENCE AND TECHNOLOGY POLYTEHNIC汽车发动机电控系统检修课程－汽车电控系统故障诊断仪实训指导书编写: 黄春梅校核:审批: 版本:学生实训制度1．实训前必须预习实训指导书，了解实训目的和注意事项。
2．按预约时间进入实训室，不得无故迟到、早退、旷课。
3．进入实训室后应注意安全、卫生、不准喧哗打闹、不准抽烟、不准乱写乱画乱扔纸屑、不准随地吐痰、不准擅自动仪器设备，或实训过程中未按操作规程操作仪器设备，导致损坏仪器设备者要照价赔偿。
4．实训时应严格遵守操作步骤和注意事项。
若遇仪器设备发生故障，应立即向教师报告，及时检查，待排除故障后才能继续实训。
5．实训过程中，同组同学应相互配合，认真纪录；应独立完成实训报告。
6．实训结束后，应将仪器设备、工具擦拭干净，摆放整齐；协助做好实训室清洁卫生。
7．不得将实训室的工具、仪器、材料等物品携带出实训室。
汽车电控系统故障诊断仪一、项目编号：QCFDJDKXTJX-08二、实训课时：3学时三、实训目的通过本次实训，可以使学生能较好的掌握汽车电控故障检测方法及诊断仪的使用注意事项以及工具、量具和仪器的正确使用。
四、实训要求1.学生在做实训之前要先预习本指导书，在维护过程中要按分解顺序摆放零件并做相应标记和纪录。
2.学生5～8人分成一组，每组配一套工、量具，每两组配一位指导教师。
指导教师先应采用边演示边讲解的教学方式，在学生动手做时，指导教师应规范学生的动作和程序。
每位同学必须严格按照本指导书给出的维护操作步骤和技术要求，动手完成拆装、检查、检测等充电系统的维修作业。
3.通过学生写实训报告归纳和总结EFI系统的测量等检修结果。
并作为“汽车发动机电控系统检修”课程的考核依据之一。
五、实训设备故障诊断仪所需设备、工具和辅料见表1。
六、汽车电控系统故障诊断仪一）、汽车电控系统故障诊断仪概述汽车电子技术在汽车上的应用越来越广泛，使汽车在动力性、经济性和排污控制以及安全性，舒适性等方面都有了极大的提高。
金德K系列仪器升级说明
K系列仪器升级说明第一步：现连接好仪器的串口通讯线和外接电源线。
（如图1-1）（1-1）（1-2）串口线的外观（如图1-2）1-3串口两头都是公头如图（1-3）把一头插到电脑主机的后面，如图（1-4）的红圈处。
1-4第二步：仪器的外接电源一定要用12V的标准电压，可以用汽车电瓶或12V变压器，仪器为外正内负。
通电后仪器要进入升级界面。
如图（1-5 1-6 1-7）1-51-61-7第三步：进入这一步后把仪器放好，坐在电脑前打开金德网站选择中文版。
在点击下载中心下载升级程序。
如图（1-8）1-8进入下载中心后选择好你的仪器类型点击下载，这里我使用的是金德K61解码器。
如图（1-9）1-9这时我们点击保存，如有是使用下载软件的可以用下载软件下载。
如图（1-10）1-10我们这里把K61的程序保存到电脑的桌面上。
如图（1-11）1-11下载完成后，我们双击运行下载好的程序。
如图（1-12）1-12运行之后会检测仪器是否连接，如果没有连接好它会提示（未检测到硬件）这时要检测下你的串口线有没有连接好。
（如图1-14）连接好后点击开始升级。
如果提示升级文件与机型不符，就检查下你的机器类型是专用还是通用，如果是通用就在汽车厂家配套里下载。
升级完成后会提示升级以完成点击确定。
如图（1-15）1-131-141-15K81的升级和K61大多是相同的！（如图1-16）1-16点击开始升级（如图1-17）1-16点击“是”（如图1-18）1-17 选择串口1，在下一步（如图1-19）1-18点击下一步1-20正在检测硬件如果检测不要硬件就检测下串口线是否连接好。
1-21进度完成后点击确定就可以了！如图（1-22）。
玉柴诊断仪升级和使用常见故障处理指南（2012培训资料
1 目录玉柴诊断仪升级和使用常见故障处理指南..........................................................................2 一、诊断软件总调用程序、子程序及驱动安装问题.................................. 2 二、升级平台登录问题.......................................................................................... 4 三、升级平台用户信息注册问题.......................................................................... 5 四、阿拉丁升级问题.............................................................................................. 7 五、诊断仪升级问题............................................................................................ 11 六、获取授权问题................................................................................................ 15 七、诊断软件使用问题........................................................................................ 15 2 玉柴诊断仪升级和使用常见故障处理指南一、诊断软件总调用程序、子程序及驱动安装问题序号问题图示原因及解决办法1 安装总调用程序以及子系统程序时候出现如右图所示情况无法点击“下一步” 开始电脑桌面左下角控制面板添加/删除程序找到名为“电控柴油机故障诊断仪”的程序点击“删除”如图注意文件大小 2 在卸载总调用程序时无法卸载提示如图错误原因删除软件方法不当不是在删除或添加程序里面删除而是用其他的方法删除导致在删除或添加程序里面只留有该图标但是无法删除。
YCECU自主控制器诊断软件使用说明书-20140305
YCECU 自主控制器诊断软件使用说明
一、 诊断仪通讯连接方法
1、usbcan 适配器（白盒子）连接方法
注意事项： 红色为 CAN-H，黑色为 CAN-L，两条信号线对地电压大概为 2.5V。
2、KWP 适配器（黄盒子）连接方法
连接方法同 usbcan 适配器（白盒子）。
信号线，与整车 诊断接口相连
用户脉谱
可以烧写 修正码
使用方法：点击主界面 “用户脉谱”按钮，在弹 出界面烧写修正码。(此 功能一般不使用)
烧写标定 文件
可以把标 定数据文 件烧写到 ECU中
使用方法：点击主界面 “烧写标定文件”按钮， 在弹出的界面选择经过 加密的标定数据文件，点 击“打开”按钮即开始烧 写。 备注说明：仅部分玉柴服 务站及玉柴人员的诊断 软件有该功能。
开始状态 采集
把发动机 某一时段 内运行的 参数采集 并保存到 电脑。
在已经开始“状态监测” 后，点击主界面“开始状 态采集”按钮，设定采集 数据的保存位置，点击保 存（A时刻）。当需要结 束采集时，点击主界面的 “停止状态采集”（B时 刻），就能把A到B时刻间 发动机的运行参数保存 到电脑。
玉柴客户服务中心 技术科
与电脑 usb 接口相连
玉柴客户服务中心 技术科
二、 运行诊断软件
1、 集成式诊断软件（升级平台版）运行方法：
点击电脑桌面左下角的“开始”---程序---电控发动机故障诊断仪，打开应用程序，进入下图所示界面
故障诊断区
命
令
状态监测区
按 钮
区ห้องสมุดไป่ตู้
三、 诊断软件功能使用说明
功能名称
作用
使用方法描述
读故障码
电控柴油机故障诊断仪(GCU气体机诊断仪)使用说明书
电控柴油机故障诊断仪 （GCU气体机诊断仪）使用说明书广西玉柴机器股份有限公司上海海能汽车电子有限公司目录简述 (1)1 产品清单与计算机配置要求 (1)1.1产品清单 (1)1.1.1 硬件清单 (1)1.1.2 软件清单 (1)1.2 计算机配置要求 (1)2 安装Hed-st安装包 (2)3 安装电控柴油机故障诊断仪（GCU气体机诊断仪）软件 (5)4 加密狗驱动程序安装 (8)5 使用玉柴升级平台升级加密狗及诊断软件 (10)6 硬件连接 (15)6.1 硬件连接图(GCU气体机诊断仪) (15)6.2 USBCAN线PIN脚说明 (15)7 软件使用方法 (16)7.1 运行软件 (16)7.2 设置默认文件存储路径 (17)7.3 故障码操作 (17)7.3.1 故障码说明 (17)7.3.2 读故障码与清除故障码 (18)7.3.3 保存故障码 (18)7.4 状态监测 (20)7.4.1 选择监测变量 (20)7.4.2 保存配置与载入配置 (20)7.4.3 保存监测数据 (22)8 注意事项 (24)9软件使用过程中常见问题及解决办法 (24)10 技术支持 (25)简述电控柴油机故障诊断仪（GCU气体机）具备的功能有：1.读取故障码2.清除故障码3.保存故障码4.实时监测发动机运行工况5.记录反映发动机运行工况的各种参数。
6.刷写发动机数据(可选)1 产品清单与计算机配置要求1.1产品清单1.1.1 硬件清单1.专用通讯适配器（HEDT801）B线3.K-Line线(DB9+3PIN)4.加密狗(需向玉柴或供应商申请并开通授权)1.1.2 软件清单1.应用程序安装软件B/K-Line驱动程序3.加密狗驱动程序1.2 计算机配置要求1.计算机内存256MB以上2.操作系统Windows XP2 安装Hed-st安装包打开应用程序光盘，进入“Hed-st安装包\V olume”文件夹，运行。
