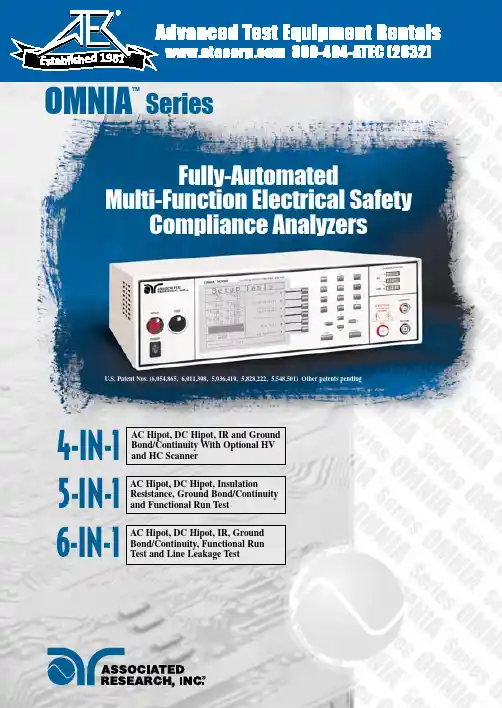

四合一五合一电气安全合规分析仪 OMNIA 系列自动多功能电气安全合规分析仪说明书

4-IN -15-IN -1AC Hipot,DC Hipot,IR,Ground Bond/Continuity,Functional Run Test and Line Leakage Test6-IN -1OMNIA™SeriesFully-AutomatedMulti-Function Electrical SafetyCompliance AnalyzersU.S. Patent Nos. (6,054,865,6,011,398,5,936,419,5,828,222,5,548,501) Other patents pendingAC Hipot,DC Hipot,InsulationResistance,Ground Bond/Continuity and Functional Run Test AC Hipot,DC Hipot,IR and Ground Bond/Continuity With Optional HV and HC Scanner 800-404-ATEC (2832)E s t a b l i s h e d 1981• Graphic Liquid Crystal Display • Patented Multi-Function Tests • Dual Ground Bond/Ground Continuity TestOPERATOR-FRIENDLY FEATURESManual reset to re-activate after failure detectIndicator light to warn that high voltage is activeHigh current output terminalterminalterminal and data entry switchOption port for:- 8 port scanner board- Run test board - Line Leakage boardinterfaces also available (GPIB shown)connector switch scanning matrix High voltage FRONT PANELBACK PANEL• SmartGFI ™Circuit (Patent Pending )• Single DUT Connection• RS-232, GPIB & Printer Port • Internal (OMNIA 4 Only )& External Scanner MatrixesFEATURES & BENEFITSTHE FIRST PATENTED SAFETY TESTING INSTRUMENTWITH AN ENHANCED GRAPHIC LCD DISPLAYThis provides the operator with complete test setup and results in aneasy-to-use interface which eliminates the need to decipher crypticabbreviations. The graphic display makes testing safer,easier and morereliable than ever before.OMNIA,a complete all-in-one system,combines all of the most commonelectrical safety tests required by safety agencies (AC Hipot,DC Hipot,IR,Ground Bond/Continuity,Line Leakage and Functional Run tests) intoa single instrument which takes up less rack space and enables a singleDUT connection. OMNIA is also available in 4-in-1 and 5-in-1 versionsfor those who do not need to perform all of the above mentioned tests.FEATURE Built-in Cal-Alert™BENEFIT This feature automatically alerts the user when the instrument is due for re-calibration. This eliminates theneed for manual tracking of calibration dates.FEATURE Dual function Ground Bond and Ground Continuity BENEFIT The user can select whether to perform a high current Ground Bond test or a low current Ground Continuity test.The Ground Continuity test can be run independently or itcan be performed simultaneously with the Hipot test. Bothtests can be run through the optional built-in scanner.FEATURE Exclusive SmartGFI™functionBENEFIT The SmartGFI™function provides maximum protection to the user. The circuit monitors the ground configuration ofthe DUT and automatically sets up the GFI circuit for theuser. The circuit detects current between the high voltageoutput and earth ground. If excessive leakage is detected,the high voltage is immediately shut down.FEATURE Optional printer portBENEFIT This option allows direct connection of OMNIA to a printer. The user can select between several different printmodes and all printouts are time and date stamped.FEATURE Built-in Security settingsBENEFIT This allows the instrument to be setup for different levels of access to the setup programs. Users can setup passwordsfor restricted access to certain parts of the menu and theinstruments operation.FEATURE Storage of up to 50 setups with 30 steps per setup BENEFIT A real benefit for manufacturers that test different products. Each setup can store up to 30 steps,which can beconfigured to perform any of the safety tests. Each setupcan be stored and named any combination of alphanumericcharacters so it can be easily identified for recall.FEATURE Exclusive prompt and hold functionBENEFIT OMNIA allows users to setup prompts in the test cycle so that the test can be paused. During the pause a user-configured message is displayed instructing the testoperator on the action they need to perform beforecontinuing the test. This is a very convenient feature forapplications where test leads or probes need to be movedor when DUT switches need to be activated as part of thetest cycle.FEATURE Built-in Real Current measurementBENEFIT OMNIA allows for simultaneous monitoring of Real and Total current in AC Hipot mode. This allows the user tomonitor reactive and real current on a single screen.FEATURE Patented RAMP HI and CHARGE LO testing BENEFIT The RAMP HI feature allows the user to set a higher trip point during the ramp cycle and allows for quickercharging of the DUT without nuisance tripping. Thisincreases throughput which allows for more effective DCHipot testing. The CHARGE LO provides the user with thecapability to ensure that the device under test is connectedcorrectly by detecting a minimum level of current duringthe initial application of voltage to the DUT.FEATURE Built in Veri-Chek™menuBENEFIT Regular verification is required by some agencies to validate that the instrument is functioning correctly. TheVeri-Chek feature,by prompting the user through thecorrect steps,allows for quick and easy validation. This isa built-in feature that eliminates the need and additionalcost of having to use external boxes for verification.FEATURE Digitally controlled arc detection systemBENEFIT Most Hipot testers can detect catastrophic arc conditions because they usually exceed the current trip level. Arcdetection allows the operator to select whether low-levelarcs should be detected and provides the operator withthe ability to digitally select and program multiplesensitivity levels.FEATURE Four wire measurement and milliohm offset BENEFIT The four-wire measurement (Kelvin Method) technique eliminates test lead resistance when using the standard testleads. The milliohm-offset function allows the use oflonger test leads and test fixtures without compromisingtest results in the Ground Bond mode.FEATURE Ramp up and downBENEFIT This feature allows the user to setup the instrument for gradual increase and decrease of test voltage to avoiddamage to DUT’s that are sensitive to rapid changesin voltage.FEATURE True Line Leakage test (OMNIA 6)BENEFIT OMNIA 6 performs all 8 Line Leakage tests as called out in IE C specifications. All measurements can be madewithout using an external isolation transformer. TheOMNIA 6 can also be used to perform Applied Part andEnclosure Leakage tests.SPECIFICATIONSSPECIFICATIONS & OPTIONSOMNIA 5 & 6 FUNCTIONAL RUN TEST MODEThe Industry’s Most Complete Line of Instruments for Electrical SafetyCompliance Testing13860 West Laurel ke Forest,IL 60045-4546Tel:847-367-4077 • Fax:847-367-4080E-mail:*******************For more information visit our web site at:and ORDER ON-LINE!Or contact us toll-free at:1-800-858-TEST (8378)State-Of-The-Art Electrical Safety Compliance Testing Instruments24-HourTurn-Around On All Instrument CalibrationsInformativeIndustry Seminars,Professional Training And Educational Programs Knowledgeable Customer Support And ExpertTechnical Services At 1-800-858-TEST Guaranteed Product Satisfaction And A 5-Year Extended Product Warranty**With Annual Calibration from Associated ResearchLocal Sales Offices Throughout The World To Serve You More EfficientlyFor Over 65 Years,We’ve Provided…At Associated Research, Safety ComplianceTesting Is Our Only Focus!30 Amp Ground Bond tester that works as a stand-alone instrument or can be interconnected to the HypotPLUS ®II to form a semi-automated test system with a single DUT connection.The first Manual Dielectric Withstand Testers with an enhanced graphic LCD for production line safety agency compliance testing. Available in AC,AC/DC and AC/DC/IR versions.The first 30 Amp Ground Bond tester with anenhanced graphic LCD that works as a stand-alone or interconnected to the Hypot III to form a complete mid-range test system with a single DUT connection.The first semi-automated microprocessorcontrolled Dielectric Withstand testers available in AC or AC/DC versions. All models include enhanced PLC control,remote memory recall,advanced failure detection systems. Available optional 10 V analog signal and real current.The 905D functional run test system measures current,voltage,power factor and watts. It can be interconnected to our safety testers so all tests can be performed through a single DUT connection. Available with standard GPIB or RS-232 interface.4-in-1 Electrical Safety Compliance Analyzers include AC/DC Hipot,Insulation Resistance,Ground Bond tester and optional built-in scanner in a single instrument. Complete with IEEE-488(GPIB),RS-232 or printer interface. Available in 500 V A output versions.3-in-1 Dielectric Analyzers with AC,DC or AC/DC Hipot,Insulation Resistance,and built-in scanner available on some models. All models available with either IEEE-488 (GPIB),RS-232 or printer interface. Available in 500 V A output versions.Designed to automate line leakage testing in production line or lab environments. The 510L is a stand-alone system and the 520L can interconnect with other AR safety testers to form a complete automated testing system.The HS-8A is an 8 port scanner and the HS-16 is a 16 port scanner. Both models are high-voltage and high-current matrix scanners for multi-point or multi-product testing. (For use withQUADCHEK ®II,HypotULTRA ®II or OMNIA ™.)SWITCHING MATRIXSoftware designed to store,analyze and retrieve data on automated Associated Researchinstruments,while performing Line Leakage,Insulation Resistance,Dielectric Withstand,Ground Bond and Functional Run tests. Autoware also allows for bar coding inputs and provides basic statistical analysis graphs.Catalog # OMNIA 05/02。

四合一内部审核检查表(含50430)

2017四合一管理体系内部审核检查表（含50430）
JL-8.2.2-04 N0：
与创新记录？是否采取何种措施控制和纠正不合格？
2.6、是否调查分析了不合格的原因（包括顾客报怨）在内），并起到防止不合格再发生的目的
2.7、是否针对原因提出措施并实施和记录结果？
2.8、纠正措施的实施是否验证其效果，并作出评价？重大的纠正措施是否成为管理评审的输入？
2.9、是否更新风险和机遇以及管理体系？
2.10、有无相应的记录来证明不合格的性质、随后采取的措施，以及纠正措施产生的结果？
3.1、抽一部分记录，看是否按程序要求进行原因分析写出对策？看纠正措施是否合理？现场验证纠正预防措施的效果如何？
4.1公司是否按要求保留形成文件的不合格和纠正措施信息？
Q：10.3持续改进
G：13.3质量管理改进与创新10.3持续改进1.公司是否对管理体系的有效性、适宜性和有效性对管理体系进行适当调整？
2、公司是否对管理体系的有效性、适宜性和有效性对管理体系进行适当调整？
审核组长：审核员：
注：符合☆，一般不符合△，严重不符合×。

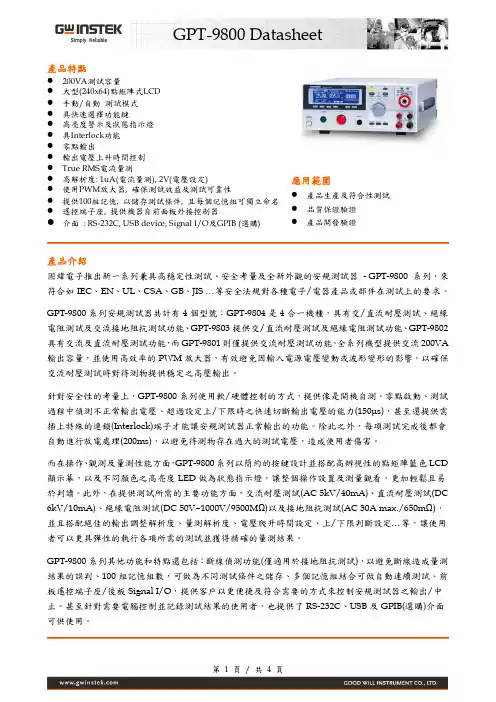

GPT-9800_四合一安规测试仪(交直流耐压+绝缘+接地)说明书

接地阻抗 [GPT-9804]
輸出電流範圍輸出電流調整解析度輸出電流準確度
測試電壓測試電壓頻率電阻量測範圍電阻量測解析度電阻量測準確度上/下限判.00A~30.00A ac 0.01A
3A≦ I ≦8A: ±(1%讀值+ 0.2A) 8A< I ≦30A: ±(1%讀值+ 0.05A)
GPT-9803
200VA 交流耐壓/直流耐壓/絕緣電阻安規測試器
GPT-9802
200VA 交流耐壓/直流耐壓安規測試器
GPT-9801
200VA 交流耐壓安規測試器
(*) 全系列 2 年保固, 不包含附件
標準附件
快速指南 x 1, 電源線 x 1, CD x 1(內含完整使用手冊) Interlock 端子 x 1 Remote 端子組件 x 1 測試線 GHT-114 x 1 for GPT-9803/9802/9801 測試線 GHT-114 x 1, GTL-115 x 1 for GPT-9804
GPT-9800 系列安規測試器共計有 4 個型號：GPT-9804 是 4 合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能、GPT-9803 提供交/直流耐壓測試及絕緣電阻測試功能、GPT-9802 具有交流及直流耐壓測試功能，而 GPT-9801 則僅提供交流耐壓測試功能。全系列機型提供交流 200VA 輸出容量，並使用高效率的 PWM 放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。
± (1%讀值+ 5V) 0.001mA~ 10.0mA 0.001mA / 0.01mA / 0.1mA ±(1.5%讀值+ 30uA)

JK5506模拟电池用户手册说明书

用户使用手册JK5506模拟电池产品图片展示©版权归属于常州市金艾联电子科技有限公司Ver1.0/OCT,2019/JK5506注意事项◆感谢您购买和使用我司产品！本用户手册适用于JK5506模拟电池产品,在使用前，请认真阅读本手册。

◆收到产品后请仔细检查产品外观、型号、合格证、用户手册及保修单等附件是否齐全。

若有问题请及时与经销商或我司联系；若发现产品外观破损，请勿通电使用，以免引发触电事故。

◆在使用过程中请严格遵守各项安全规范，若忽视或不遵守相关规范进行操作，将可能影响仪器性能，更可能导致仪器损坏，甚至危及人身安全。

对不遵守安全规范而导致的任何后果，我司不予承担。

◆非专业人员请勿打开机箱，请勿擅自对仪器内部电路及元件进行更换或调整。

◆请在安全环境下使用，在通电前请确认输入电源的参数是否符合要求。

◆本手册所描述的可能并非产品的全部内容。

我司有权对本产品的性能、功能、内部结构、外观、附件等进行更改，对用户手册进行更新而不另行通知。

本手册最终解释权归我司所有。

◆客服电话：4001128155189****7787目录JK5506模拟电池第一章验货安装5 1.1验货5 1.2清洁5 1.3连接部分的安装5 1.4安装尺寸5 1.5安装位置5第二章快速入门6 2.1自检6 2.2前面板介绍7 2.3后面板介绍7第三章技术规格8第四章功能特性10 4、1电池充电10 4、2电池放电10 4、3测试曲线11第五章基本操作13 5.1开机13 5.2参数设置14第六章设备接口26 6.1前面板接口26 6.2后面板接口26第七章常见问题27保修协议28简介JK5506模拟电池具有充放电功能，可模拟20V10A的电池，最大充电20V10A，最大放电20V10A，并可作为六位半电流表测试PCBA的静态电流。

该设备主要用于移动电源、蓝牙耳机、蓝牙音箱等电池供电产品或带电池产品的开发和试验，亦可作为普通可调电源使用。

高速铁路四电系统集成及联调联试

高速铁路四电系统集成＆联调联试
四电系统集成
1 四电系统集成及相关方责任
1.2 工程系统的集成系统工程，包含技术、管理两方面。技术是核心，管理是保障。关键是解决所有面向集成的接口问题，包括设备接口、工程接口、管理接口等。系统设备和技术的集成：实现各个子系统、设备的技术接口完整、技术性能匹配、配置合理，整个系统能够在规定的条件下达到整体功能最优，发挥最佳整体效益。工程管理的集成：主动协调、合理组合工程施工的各个资源要素（物质要素、技术要素、管理要素、环境要素等），实现工程总目标（功能、工期、经济）。
高速铁路四电关联度高
动车组受电
动车组/牵引供电包括：供变电、接触网、过分相、远动等
土建工程接口
通信信号电缆走线、声屏障、通信铁塔、四电设备等安装。
列车运行控制
动车组/通信信号
动车组限界
动车组/建筑物限界标准。
轮轨关系
动车组/线路、道岔等。
基础条件
路基,地层条件
综合接地
四电综合接地
安全监控
电力、通信、灾害、突发事件
外电供应
国家电网对电气化铁路的供电。
环境影响
列车运行对振动噪音、电磁兼容等影响〉
高速铁路四电系统集成＆联调联试
四电系统集成
1 四电系统集成及相关方责任
1.4 相关方责任
序号
1 2 3 4 5 6 7 8 9 10 11 12
工作项目
整体系统集成四电子系统集成子系统内部设计设备技术规格书
高速铁路四电系统集成＆联调联试高速接触网
2.3 关键设施
六跨分相关节无交分线岔
棘轮补偿装置
高速铁路四电系统集成＆联调联试高速接触网

系统测试报告(详细模板)

xxxxxxxxxxxxxxx 系统测试报告xxxxxxxxxxx公司20xx年xx月版本修订记录目录1引言 (1)1.1编写目的 (1)1.2项目背景 (1)1.3术语解释 (1)1.4参考资料 (1)2测试概要 (2)2.1系统简介 (2)2.2测试计划描述 (2)2.3测试环境 (2)3测试结果及分析 (3)3.1测试执行情况 (3)3.2功能测试报告 (3)3.2.1系统管理模块测试报告单 (3)3.2.2功能插件模块测试报告单 (4)3.2.3网站管理模块测试报告单 (4)3.2.4内容管理模块测试报告单 (4)3.2.5辅助工具模块测试报告单 (4)3.3系统性能测试报告 (4)3.4不间断运行测试报告 (5)3.5易用性测试报告 (5)3.6安全性测试报告 (6)3.7可靠性测试报告 (6)3.8可维护性测试报告 (7)4测试结论与建议 (9)4.1测试人员对需求的理解 (9)4.2测试准备和测试执行过程 (9)4.3测试结果分析 (9)4.4建议 (9)1引言1.1 编写目的本测试报告为xxxxxx软件项目的系统测试报告，目的在于对系统开发和实施后的的结果进行测试以及测试结果分析，发现系统中存在的问题，描述系统是否符合项目需求说明书中规定的功能和性能要求。

预期参考人员包括用户、测试人员、开发人员、项目管理者、其他质量管理人员和需要阅读本报告的高层领导。

1.2 项目背景项目名称：xxxxxxx系统开发方：xxxxxxxxxx公司1.3 术语解释系统测试：按照需求规格说明对系统整体功能进行的测试。

功能测试：测试软件各个功能模块是否正确，逻辑是否正确。

系统测试分析：对测试的结果进行分析，形成报告，便于交流和保存。

1.4 参考资料1)GB/T 8566—2001 《信息技术软件生存期过程》(原计算机软件开发规范)2)GB/T 8567—1988 《计算机软件产品开发文件编制指南》3)GB/T 11457—1995 《软件工程术语》4)GB/T 12504—1990 《计算机软件质量保证计划规范》5)GB/T 12505—1990 《计算机软件配置管理计划规范》2测试概要2.1 系统简介xxxxxxxxxxxxxxxxxxxx2.2 测试计划描述本测试报告按照xxxxx系统使用手册介绍系统的功能，测试系统的能力是否满足《xxxx 项目需求规格说明书》的功能和性能需求。

四合一检测仪器操作及维护规范

四合一检测仪器操作及维护规范编制：审核：批准：发布日期：实施日期：1 目的1.1 为正常操作使用四合一，为测试作业提供指导。

1.2 为了操作人员的人生安全、设备能够正常运行并延长其使用寿命而制定本操作规范。

2 适用范围2.1 适用于所有使用该测试仪进行测试动作的人员及其测试行为和设备维护人员。

3 职责3.1 所有操作人员须严格遵守该操作规范；测试过程中如出现报警或异常情况，操作人员应及时通知设备负责人员处理，切勿随意自行处置。

4 工作内容4.1 测试内容4.1.1 将CDA进气压力调至0.7MPa。

4.1.2 检查设备无异常情况后，两人协助将测试样片抬上辅助上料架，并从左侧将样片推至贴紧右侧限位定位装置。

4.1.3 软体操作界面下方菜单中选择[LOT OPERATION],打开其选择界面。

4.1.4 在[LOT OPERATION]选择界面中，选择[RECIPE]，打开Recipe Loading界面。

4.1.5 选择对应的RECIPE并确认OK。

4.1.6 返回LOT OPERATION程序界面，点击LOAD/UNLOAD按钮运行基板的导入准备程序。

4.1.7 选择“基板尺寸”，点击“Load”按钮，基板导入程序启动。

4.1.8 转动辅助上料台的手摇柄，将测试样片送至进出料门前，手摇柄旁的指示灯闪烁，按下闪烁灯，进出料门开启，继续转动手摇柄送料，直到进料门的传感器侦测到样片，指示灯闪烁，按下闪烁灯，自动输送装置开启；待样片完全进入后，指示灯再次闪烁，按下指示灯，进出料门关闭，送料结束。

4.1.9 软体界面点击“Start”，测试程序开始运行。

4.1.10 待测试完成后，点击“LOAD/UNLOAD”，选择UNLOAD开始下载样片。

4.1.11 手摇柄旁边指示灯闪烁，按下指示灯，进出料门打开，样片退至辅助上料台，转动手摇柄，将样片传出。

样片完全传出后指示灯闪烁，按下指示灯，进出料门关闭。

4.1.12 手动下片。

软件测试系统用户手册

在进行【测量】、【重测】、【低阻扩展】、【自动测量】时一定要与 RTS-8 型四探针测试仪连机才能使用，
【打开】、【存档】、【输出 Excel 文件】、【打印】的操作在连机或者是脱机状态下都能使用。
1.【测量】【测量】功能和【自动测量】功能是四探针软件测试系统最主要的功能，
通过【测量】和【自动测量】采集 RTS-8 型四探针测试仪上被测试材料的测试数据，然后将测试数据在【统计测试数据】窗口显示和记录下来，并统计分析测试数据。【测量】功能相当于手动测量，要求用户自行确定适合测试材料的量程和电流后，再按下此按钮进行测量。【自动测量】功能会自动比较各电流量程，然后确定最适合测试材料的量程，取得测试数据。
请用户在阅读本手册及操作本软件前先详读《RTS-8 型四探针测试仪》用户手册因有的概念跟理论要了解后,阅读此手册和使用本软件时更容易理解、操作。
FMS2.1 四探针软件测试系统用户手册
概述
RTS-8 型四探针软件测试系统是一个运行在计算机上拥有友好测试界面的用户程序，程序操作直观易用。测试程序在计算机与 RTS-8 型四探针测试仪连接的状态下，通过计算机的并口实现通讯。
RTS-8 型四探针测试仪软件测试系统
(软件版本：FMS2.1)
用户手册
目录
1. 概述...........................1 2. 功能特点.......................1 3. 系统要求.......................1 4. 软件安装.......................1 5. 硬件安装.......................1 6. 启动/关闭四探针软件测试系统....2 7. 四探针软件测试系统的用户界面...2 8. 软件使用.......................3

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

中电金峰与四合一系统操作手册一、中电金峰表计接线注意事项功能端子接线图（见图1）-期周量需+期周量需-功无向反+功无向反-功无向正+功无向正-功有向反+功有向反-功有向正+功有向正-试测钟时+试测钟时RS485 3ARS485 3B 4950RS485 2ARS485 2BRS485 1BRS485 1A33344241394035373836444645434847图14344为第一路485接线，抄读本表数据，设置本表参数。

4546为第二路485接线，暂时没用。

4950为第三路485接线，用于抄读模块数据，设置模块参数时需短接。

用于抄读下挂表数据，通讯速率设置为1200。

☆注意：抄读模块数据反映慢，有时间延迟，可以反复打开串口或调整485线来读数据。

或在上电的一瞬间读取模块参数。

☆中电金峰手工校时密码：00666666。

按下编程键。

模块时钟跟随电表时钟改变。

☆中电金峰抄读下挂表注意事项下挂表485+-对应接网络表第3路485端子4950。

注意通讯速率为1200。

140网络表接线端子485接线端子：第一路1516接下挂表。

第二路1718抄读模块参数。

第三路1920抄本表。

二、四合一系统测试内容1、前期准备工作（设置模块参数和开通SIM卡GPRS业务）1.1设置模块心跳周期(F1)。

（使用T软件，需短接GPRS模块抄表开关）注意：偶校验，4800通讯速率1.2设置模块IP地址和端口号(F3)1.3设置测量点(F10)1.4设置交流采样表数量配置（F9）1.5设置抄表间隔(F24)1.6设置模块通讯地址（F85）,通讯地址是5位数的十进制，不够前面补0。

2、上线测试。

打开四合一系统前置机PlmsFepor.exe。

2.1终端登录前置机，前置机接收到上线心跳2.2打开四合一主站系统召测模块时钟。

2.3终端基础资料正确3、参数设置部分3.1基本参数设置（心跳周期、抄表间隔、抄表日和抄表时间、费率数、告警事件）点击进行参数下发，点击进行数据召测。

3.2配置参数设置（测量点个数及通讯速率、端口号等，中电金峰端口1，140网络表端口3）中电金峰下挂表接线为第3路。

后台建档为第一路。

3.3任务参数设置（一类任务，二类任务），新建任务后，保存为默认值，系统会保存任务。

其他终端不用再新建任务，直接读取默认值就行。

任务能够平均分配测量点任务，有多少测量点就能分配多少任务，所以设置任务的时候只需下发指定的任务即可。

设置成功的任务会显示，无需再次启动允许任务上报。

选中需要下发的任务，点击来下发任务。

设置成功会出现新页面提示：3.4其他参数设置（电表数量、主站IP和端口、数据初始化，允许终端上报）4、数据上传和分析部分4.1电量原始数据（小时冻结、日冻结、月冻结、抄表日冻结）4.2负荷原始数据（电压、电流、功率、功率因数）4.3在线终端查询（点击用户名称上级目录）4.4应用分析（电量分析、负荷分析、数据分析）历史电量、电压、电流、功率曲线等都在这里召测。

电能表型号电能表类别精度等级额定电压（V）脉冲常数imp/kW.h电流量程（A）有功无功DTSD 566三相四线 1.00.50.5S2.03×220/3803×57.7/1005000800010000120003×1.5(6)3×1(2)DSSD 566三相三线3×1005、终端版本信息召测分析报文对照05国电规约。

附件：网络表（中电金峰）说明书1、概述DT（S）SD566三相电子式多功能电能表（网络型）（以下简称产品）是我公司研制开发的新一代智能型电能计量产品；采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成；性能指标符合GB/T17883-1999（IEC687）、GB/T17215-2002（IEC1036）、GB/T17882-1999（IEC1268）及行业标准DL/T614-1997的要求，通信协议符合行业标准DL/T645-1997，国家电网公司2004年《电力负荷管理系统数据传输规约》以及相应地方标准。

能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件，具有脉冲输出及双路独立RS-485通信接口，配合GPRS模块向主站发送报警事件，主站可实时监控表计现场运行的实际情况，实现远程监控功能，多种防窃电功能，且使用、维护简单方便，是电力部门实现用电管理现代化的理想计量器具。

2、规格型号及主要技术参数2.1型号与脉冲常数对照表：2.2频率50Hz2.3外型尺寸295mm×176mm×97mm2.4电气参数：正常工作电压0.8Un～1.1Un极限工作电压0.70Un～1.20Un电压线路功耗≤2W和5VA电流线路功耗＜1W2.5费率工作参数：时钟准确度(日误差)≤0.5S电池容量≥1200mAh停电后数据保存时间≥10年(用新电池)2.6气候条件：正常工作温度-25℃～+60℃极限工作温度-30℃～+65℃存贮和运输温度-30℃～+70℃存储和工作湿度≤95%3、结构外形图及安装图（图1）图14、工作原理4.1多功能电能表（网络型）是由测量单元和数据处理单元等组成，除计量有、无功电能量外，还具有分时、测量需量等多种功能，并能显示、存储和输出数据的电能表。

4.2电能表工作原理如图2所示：工作原理图（图2）5、电能表功能简介5.1电能计量功能：5.1.1电能测量四象限的定义：测量平面的横轴表示电压向量U （固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压相量U 具有相位角Φ。

逆时针方向Φ角为正。

四象限的示意图如图3所示：P—有功电能；Q—无功电能图35.1.2电能计量：计量正反向有功电能、正反向无功电能、四象限无功电能，分别计量各费率（总、尖、峰、平、谷、费率5……费率14）下的电量值，并存储其数据。

5.1.2.1有功计量方式：（出厂时按用户要求设定）●用户表：P+=Ⅰ+Ⅱ+Ⅲ+Ⅳ象限P-=Ⅱ+Ⅲ象限5.1.2.2无功计量方式：（出厂时按用户要求设定）●DL645：Q+=Ⅰ+Ⅱ象限Q-=Ⅲ+Ⅳ象限●用户表：Q+=Ⅰ+Ⅳ象限Q-=Ⅱ+Ⅲ象限5.1.2.3记录存储：当前最近3个月的电能量(kWh/kvarh)，分时计量正、反向有、无功电能及四象限无功电能,并贮存其数据。

5.2最大需量记录功能：●需量周期——测量平均功率的连续相等的时间间隔。

最大需量周期可5/10/15/30/60分钟任选一种。

●滑差时间——依次递推来测量最大需量的小于需量周期的时间，1～60分钟可任意设定。

●可以记录当前及最近3个月的正、反向有功总及个费率的最大需量(kW)及出现时间，并贮存其数据。

电表在自动抄表日换月，此时电表自动需量清零。

需量清零操作按如下次序进行：当月最大需量及发生时间、当月需量和当月其它记录均滚入上月，并且当月的最大需量及发生时间记录清零。

5.3瞬时量：正向无功Q+反向无功Q-正向有功P+ΦI (R L )反向有功P-（-R ）III (-R L )IV (-R C )II （R C ）可以采集瞬时分相电压、分相电流；总功率因数、分相功率因数、温度。

5.4复费率功能5.4.1具有日历、计时和闰年自动切换功能。

电能表内对时钟进行了严格的保护措施，确保时钟的正确性，同时通过特有的时钟温度补偿算法，提高电能表的时钟精确度，确保在电能表的整个温度范围内（-40℃至+70℃），误差小于0.5秒/天（国标DL/T645规定为参比条件下误差小于0.5秒/天）。

●费率种数：14个（指每日可以设置总、尖、峰、平、谷、费率5……费率14费率）；●时区数：14个（指全年最多可设置14个时区）；●时段表：8套（指最多可以设置8套时段表）；●时段表日切换数：14个（指一套时段表最多可设置14个时段）；●公共假日：13个（指全年最多可设置13个公共假日）；●周休日：7个（1代表—星期一……7代表—星期日）；5.5.断相记录功能：●记录最近10次的断相起始时间（年月日时分）、次数及当时的有功电能值/无功电能值；●当某相发生断相时，对应的相电压/电流指示符号（UaUbUc IaIbIc）将会隐现，当断相恢复（指程序恢复）液晶显示也不恢复，直到现场人员通过按键2秒钟恢复。

5.6失压功能：●记录最近10次的失压起始时间（年月日时分）、次数及当时的有功电能值/无功电能值；●当某相发生失压时，对应的相电压/电流指示符号（UaUbUc IaIbIc）将会隐现，当失压恢复（指程序恢复）液晶显示也不恢复，直到现场人员通过按键2秒钟恢复。

5.7失流功能：●记录最近10次的失压起始时间（年月日时分）、次数及当时的有功电能值/无功电能值；●当某相发生失流时，对应的相电压/电流指示符号（UaUbUc IaIbIc）将会隐现，当失流恢复（指程序恢复）液晶显示也不恢复，直到现场人员通过按键2秒钟恢复。

5.8负荷曲线：5.8.1取样时间：根据设置的间隔时间，把当前的电表数据保存到EEPROM；设置间隔为：1、2、3、4、5、6、10、15、20、30min,1、2、3、4、6、8、12、24h共18种采样间隔可选；5.8.2采样内容：●瞬时量包含：A相电压、A相电流、B相电压、B相电流、C相电压、C相电流、无功功率、有功功率；●电量包含：正向有功、正向无功、反向有功、反向无功电能量5.9编程、记录功能：可记录总的编程次数及最近1……48次编程时的时间（年月日时分）、次数和编程的数据标识字。

5.10广播校时（广播地址）：广播校时只能对时间误差在5分钟之内的电表时钟进行校正，并且将校正后的时间记录到“最近10次校时记录”里。

一但广播校时成功，24小时之内禁止再进行广播校时操作。

对于误差在5分钟之外的电表进行广播校时也不能成功。

电表还具有抄表自动校时功能。

5.11开盖记录：可分别记录最近10次总、大盖、信道盖、端盖的开盖起始、结束时间（年月日时分）、次数及当时的有功电能值、无功电能值；5.12最近10次硬件记录：可记录最近1～10次硬件异常的日期、时间、次数及当时的正向有、无功电量。

5.13通信接口：●双路RS485通讯接口，且可同时独立工作，波特率默认为1200；1200-9600可以任意设置。

●一路红外通讯口，波特率为1200。

5.14停电唤醒功能：●当电表停电时，按住遥控器任何一个按钮持续2～5秒，可唤醒电表（非接触式唤醒）；●也可通过按动电表右上方的键显按钮将电表唤醒（接触式唤醒）。

5.15脉冲输出功能：本产品有二种脉冲输出方式。

一为电能表面板上的发光管，此脉冲接口主要用于脉冲指示及非接触式验表（指光电头）；二为辅助端子上的四路光耦脉冲输出，此脉冲接口主要用于向负荷控制终端(RTU)、脉冲式集中抄表器提供正、反向有功电能脉冲及正、反向无功电能脉冲。
