2012年广东省广州市中考物理试题及答案
2012年广东省中考物理试卷
2012年广东省中考物理试卷2012年广东省中考物理试卷一．单项选择题（本大题7小题，每小题3分，共21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核2．一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量B．温度C．内能D．密度3．图中的四个实例，目的是为了减小摩擦的是（）4．图中小磁针的指向正确的是（）5．在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同B．音调一定不同C．响度一定不同D．音调、音色和响度都不同6．2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头B．炒菜锅C．高压输电线D．家用保险丝7．广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色二、填空题（本大题7小题，每空1分，共21分）A．鞋底的花纹B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油D．矿泉水瓶盖上的条纹A B C D三、作图题（共8分）15．（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中人射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连．四、实验题（本大题3小题，共19分）五、16．如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是，物体的宽度是cm．（2）如图2，电能表的示数为度；在某段时间内转盘转过1000转，表示此段时间内用了度电．（3）如图3的电压表，若选0～3Ⅴ的量程，读数为Ⅴ；若选0～15Ⅴ的量程，读数为Ⅴ．17．如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm 的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F ．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了Pa．18．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．五、计算题（本大题2小题，共13分）19．如图，小王站在高3m、长6m的斜面上，将重200N的木箱沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时间是10s．求：（1）木箱A沿斜面方向的运动速度．（2）小王对木箱做功的功率．（3）斜面的机械效率．20．某保温电热水壶电路如图，S是温控开关，R1为加热器．当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？\六、综合能力题（本大题3小题，共18分）21．小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．实验桌上现有A、B两个凸透镜，其中凸透镜A的焦距为50cm，凸透镜B的焦距为10cm．光具座上标尺的刻度范围如图．（1）小王想探究凸透镜成像的规律，应选用凸透镜（选填“A’’或“B”）．（2）小王在图中的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示．分析实验数据可知：实验次序物体到凸透镜的距离u/cm光屏上像到凸透镜的距离v/cm光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出，当成实像时，物体到凸透镜的距离越短，光屏上像的大小就越；②同一凸透镜，成实像时，像距v随物距u的增大而．（3）你认为小王同学的实验过程是否全面？请提出你的看法（只需写出一种）．答：．22．某校科技小组的同学们用PTC元件（即半导体陶瓷材料）制作了一个电加热保温杯．常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃．已知所用的PTC元件的阻值R T随温度的变化关系如图甲，使用时PTC元件如图乙接入家庭电路中．请回答下列问题：（1）当温度为60℃时，电路中的电流是mA，通电1min，PTC元件消耗的电能是J．（2）PTC元件的最大电功率是W．（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变．从图甲可以看出，①当它的温度高于60℃时，，温度下降；②当温度低于60℃时，，温度上升．因此保温杯中的水可以保持在60℃左右．23．阅读下面的短文，回答问题．空气能热水器空气能热水器（如图甲）是吸收空气的热能来制造热水的装置．其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器迅速汽化，并从空气中吸收热能．B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C．在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化．制冷剂依此不断循环流动，使水的温度不断上升．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值．能效比越高，说明热水器的制热效果越好．请回答下列问题：（1）制冷剂在中汽化，在中液化．（2）制冷剂在工作循环过程中，将中的热能不断地“搬运”至中．（3）某品牌空气能热水器正常工作时的参数如下：电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知，该空气能热水器正常工作1h可产生的热水的体积为L．[水的比热容为4.2×103J/（kg・℃）；水的密度为1.0×103kg/m3]．。

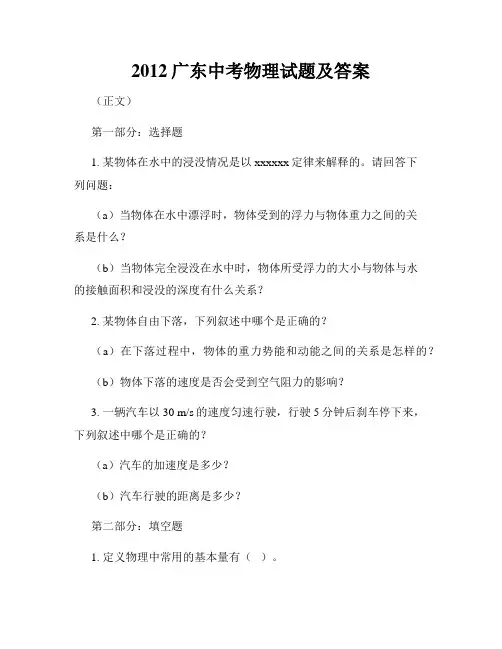

2012广东中考物理试题及答案
2012广东中考物理试题及答案（正文）第一部分：选择题1. 某物体在水中的浸没情况是以xxxxxx定律来解释的。
请回答下列问题：（a）当物体在水中漂浮时，物体受到的浮力与物体重力之间的关系是什么？（b）当物体完全浸没在水中时，物体所受浮力的大小与物体与水的接触面积和浸没的深度有什么关系？2. 某物体自由下落，下列叙述中哪个是正确的？（a）在下落过程中，物体的重力势能和动能之间的关系是怎样的？（b）物体下落的速度是否会受到空气阻力的影响？3. 一辆汽车以30 m/s的速度匀速行驶，行驶5分钟后刹车停下来，下列叙述中哪个是正确的？（a）汽车的加速度是多少？（b）汽车行驶的距离是多少？第二部分：填空题1. 定义物理中常用的基本量有（）。
2. 铁钉因被露天铁索吸铁而悬挂在空中，这是因为铁钉受到（）作用。
第三部分：解答题1. 将物体2.0 kg的质量从1 m/s加速到4 m/s所做的功是多少？2. 两个物体分别以3 m/s和5 m/s的速度向东运动，它们的质量分别为0.5 kg和1 kg。
它们之间的碰撞是弹性碰撞，碰撞后两个物体的速度分别是多少？参考答案：第一部分：选择题1. (a) 物体在水中漂浮时，物体受到的浮力等于物体的重力。
(b) 当物体完全浸没在水中时，物体所受浮力的大小与物体与水的接触面积和浸没的深度有关。
2. (a) 在下落过程中，物体的重力势能逐渐转化为动能增大。
(b) 物体下落的速度受到空气阻力的影响。
3. (a) 汽车的加速度为0 m/s^2，因为汽车匀速行驶，没有加速度。
(b) 汽车行驶的距离为2.5 km，根据速度和时间的关系计算得出。
第二部分：填空题1. 时间、长度、质量、电流、温度等。
2. 铁钉受到磁力的作用，吸附在铁索上悬挂。
第三部分：解答题1. 根据功的公式，功 = 力 ×距离。
由于物体的加速度是(a = Δv/Δt = 4 m/s - 1 m/s) / (Δt = ?) = 3 m/s^2，所以应用力 = 质量 ×加速度 =2.0 kg × 3 m/s^2 = 6 N。
广东中考物理考试及答案word版
A．质子原子核原子B.原子原子核质子
C.原子核质子原子D.原子质子原子核
2.一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是
A．质量B.温度C．内能Ｄ.密度
3．图1中的四个实例，目的是为了减小摩擦的是
4．图2中小磁针的指向正确的是
５.在同一架钢琴上，弹奏Ｃ调“3(mｉ)”和“1(ｄou)”这两个音,以下说法正确的是
③从表格中可知：在做次序3的实验时，物体A受到的浮力为N.
（３）物体Ａ在容器内浸没后与未放人物体A前比较,水对容器底产生的压强增加了Pａ．
18．在“探究一定电压下，电流与电阻的关系”的实验中,老师提供的实验器材有：电源（电压恒为4.5Ⅴ),电流表、电压表各一个，开关一个,四个定值电阻（５Ω、１０Ω、15Ω、２０Ω),两只滑动变阻器(规格分别为“20Ω2Ａ”、“５０Ω1A”),导线若干。
广东中考物理考试及答案worｄ版
—————--—————————————————-————-—— 作者:
-—————－———-－－——-－—-———————————-— 日期:
ﻩ
2012年广东省初中毕业生学业考试
物理
一．单项选择题（本大题7小题,每小题3分,共21分)在每小题列出的四个选项中.只有一个是正确的。请把答题卡上对应题目所选的选项涂黑。
1１．如图5的装置可用来定性研究定律。将电阻R甲与R乙（R甲>R乙)串联在电路中是为了使时间和相同,通过温度计示数的变化可以比较的多少。
12．某实心正立方体金属块的质量是m,边长是a,则金属块的密度ρ=(用m、a表示）。取6个这样的金属块,分别以图6的甲、乙两种方式放置在水平地面上,则甲、乙两种方式放置的金属块对水平地面的压力之比F甲:F乙=，压强之比P甲：Ｐ乙=。

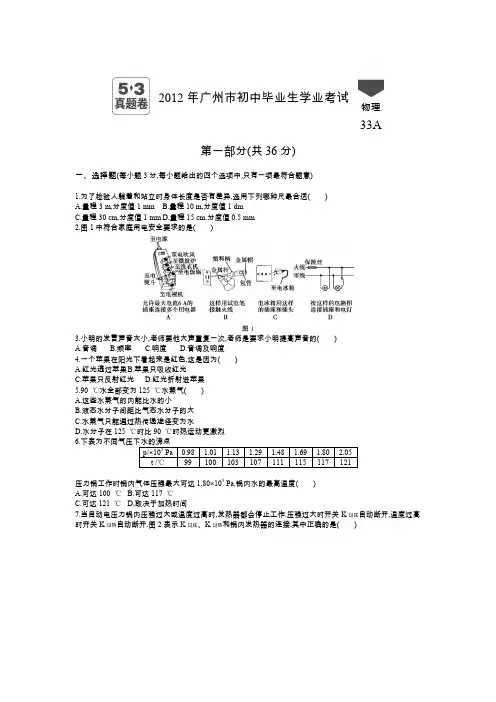

中考真题电子版-物理广州卷-2012
2012年广州市初中毕业生学业考试物理33A第一部分(共36分)一、选择题(每小题3分,每小题给出的四个选项中,只有一项最符合题意)1.为了检验人躺着和站立时身体长度是否有差异,选用下列哪种尺最合适( ) A.量程3 m,分度值1 mm B.量程10 m,分度值1 dm C.量程30 cm,分度值1 mm D.量程15 cm,分度值0.5 mm2.图1中符合家庭用电安全要求的是( )图13.小明的发言声音太小,老师要他大声重复一次,老师是要求小明提高声音的( ) A.音调 B.频率 C.响度 D.音调及响度4.一个苹果在阳光下看起来是红色,这是因为( ) A.红光透过苹果 B .苹果只吸收红光C.苹果只反射红光D.红光折射进苹果 5.90 ℃水全部变为125 ℃水蒸气( ) A.这些水蒸气的内能比水的小B.液态水分子间距比气态水分子的大C.水蒸气只能通过热传递途径变为水D.水分子在125 ℃时比90 ℃时热运动更激烈 6.压力锅工作时锅内气体压强最大可达1.80×105Pa,锅内水的最高温度( ) A.可达100 ℃ B.可达117 ℃ C.可达121 ℃ D.取决于加热时间7.当自动电压力锅内压强过大或温度过高时,发热器都会停止工作.压强过大时开关K 过压自动断开,温度过高时开关K 过热自动断开.图2表示K 过压、K 过热和锅内发热器的连接,其中正确的是( )图28.把篮球抛向空中,忽略空气阻力,图3哪一图线能正确反映球离手后至落回地面前机械能(E)与篮球离地高度(h)的关系()图39.自动对焦相机用红外线或超声波进行测距.下列说法正确的是()A.超声波和红外线都是电磁波B.相机底片上成的像一定是实像C.焦距35mm的相机底片离镜头距离小于35mmD.红外线测距照相机和超声波测距照相机都可用来在月球上拍照图410.如图4,图钉尖的面积是5×10-8m2,图钉帽的面积是1×10-4m2,松木能承受的最大压强是5×106Pa.以下说法正确的是()A.手指至少要用500N的力,图钉尖才能进入松木B.手指至少要用0.25N的力,图钉尖才能进入松木C.图钉静止时,它受到水平向左的力大于水平向右的力D.图钉静止时,它受到水平向左的力小于水平向右的力图511.图5的剪刀剪纸机械效率为80%,这表示()A.若作用在剪刀的动力是1N,则阻力是0.8NB.若作用在剪刀的阻力是1N,则动力是0.8NC.若作用在剪刀的动力做功1J,则有0.2J的功用于剪纸D.若作用在剪刀的动力做功1J,则有0.8J的功用于剪纸12.水的比热容比煤油的大.如图6,用规格相同的两试管分别装上质量相同的煤油和水,隔着石棉网同时对两试管加热.图7中的哪一图线能反映该实验情况()图6图7第二部分(共64分)二、填空作图题(共25分)13.如图8,一束光射向左右表面平行的玻璃砖.画出光从玻璃砖左表面射出的光线,并标出该光线与法线的夹角大小.图814.以O为支点质量忽略不计的杠杆挂上10N重物A,杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用,处于平衡.在图9中画出(1)F A的力臂l A;(2)F B的示意图并标示它的大小.图9图1015.把干冰(固态二氧化碳)放入铝罐里一段时间,罐外壁结了一层霜,如图10,这层霜是由经过这种物态变化形成的.寒冬,坐满人的汽车门窗紧闭,水蒸气液化成小水珠附着在玻璃车窗上,水蒸气变成水珠(选择“会吸热”、“会放热”、“不会吸热或放热”),水珠会出现在车窗的(选择“内侧”、“外侧”、“内、外侧”).图1116.夏天,用橡皮膜封闭一锥形瓶的瓶口,把锥形瓶放在冰水中后,瓶口的橡皮膜会向下凹,如图11,由此可知:该瓶内气体温度降低,密度(选择“变大”、“不变”、“变小”).根据气体密度的这种变化规律,发生火灾时为了避免吸入燃烧后产生的有毒气体,人应尽量贴近地面爬行的理由是. 17.一橡皮筋右端与水平桌面上的固定钉子相连,左端与放在水平桌面上的小铁块相连,铁块旁边有一固定于桌面上的电磁铁.(1)请在图12中连接导线,使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.图12(2)若图12装置放在黑暗的环境,闪光灯每隔0.02s闪亮一次,铁块会被照亮,底片记录此时铁块的位置.图13是开关断开后铁块运动过程中的某一段频闪照片示意图.根据照片记录的铁块位置量得S1=S2,比较铁块在S1、S2两段运动快慢:(选择“S1段较快”、“S2段较快”、“两段快慢一样”),判断照片中运动的铁块水平方向所受的力(选择“是”、“不是”)相互平衡,理由是.图1318.如图14所示,使线圈位于两磁极间(1)通电后,图14中ab段导线的电流方向是(选择“由a到b”、“由b到a”).图14中ab段导线受磁场力的方向向上,用箭头标示出图16中ab段导线所受磁场力的方向.33B(2)线圈转过图15所示位置,用的办法可使线圈靠磁场力继续顺时针转动至少半圈.(3)若把图14中的电源换为电阻,快速转动线圈,电阻发热.此过程机械能先转化为能再转化为能.图14图15图1619.车内有一块竖直放置的玻璃板,如图17所示,车内一乘客通过玻璃板能看到左侧车窗外路旁树的像.图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图,图中眼睛和树用黑点代表.(1)在图18中画出此时刻树在玻璃板中的像.图17图18(2)车前进过程,树在玻璃板中像的大小(选择“变大”、“不变”、“变小”),与乘客的距离(选择“变大”、“不变”、“变小”);该乘客以玻璃板内树的像为参照物,觉得车(选择“向前运动”、“向后运动”、“静止”).三、解析题(共18分)20.重104N的汽车在水平路面匀速运动,所受阻力为920N,汽车牵引力功率9.2kW,其汽油发动机效率为20%(汽油热值是4.6×107J/kg).(1)在图19表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.图19(2)求汽车运动100s内①发动机对汽车的牵引力多大?②牵引力做了多少功?③汽车通过的距离多长?④发动机消耗汽油质量是多少?21.小明把两电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路.电能表转盘每转一圈表明消耗电能5000J.如图20所示,R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃,记录数据如表(1)R1通电100s消耗多少电能?(2)R1的电功率多大?(3)R1的电阻多大?(4)两杯水用于升温所需消耗电能应相同,而根据表中实验数据知道R1与R2消耗的电能不同.请分析什么原因导致R2消耗的电能比R1的大?图20四、实验探究题(共21分)22.(1)根据图21电路,在虚线框内画出对应的电路图.图21(2)仅用图21电路可直接测量小灯泡的、这两个物理量,还可测量小灯泡的、.23.(1)小灯泡的结构如图22,按图23中图连接能让完好的2.5V的灯泡点亮.图22图23(2)图24是“探究凸透镜成像的规律”实验装置示意图,凸透镜的焦距是20cm,如图的情景,眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24(3)用水平风吹如图25所示的四个模型,其中图空气对模型下表面的压强小于上表面的压强.图25(4)小明用称量是200g的天平测一石块的质量,天平平衡时如图26所示.由此可知小明使用天平的错误之处是.图2624.小明选用了如图27中的质量约600g的金属皇冠模型,若能测出模型所受重力G模型、模型浸没在水中所受的浮力F浮,且知水的密度ρ水,就可以根据模型浮=模型水求出模型密度ρ模型.图27(1)证明式子模型浮=模型水成立.(2)现有足量的水和图28中的各种可选的器材,要利用模型浮=模型水测出模型的密度,根据实验要求从器材A、B、C、D、E、F中选择实验所必需的器材,并写出测模型密度的实验步骤及所需记录的数据.图28a.选择的器材(填代号):b.实验步骤及需要记录的数据:2012年广州市初中毕业生学业考试一、选择题1.A长度测量时应根据需要选择合适量程和分度值的刻度尺,人的高度一般不到2m,故选项A正确.2.D A选项中在同一插座上连接的用电器过多,总电流有可能超过其允许的最大电流6A;为了防止触电,使用试电笔时不要用手接触金属杆;电冰箱的功率较大,应使用三孔插座使其外壳接地,故A、B、C三项均不符合安全用电原则.D项中火线安装了保险丝,开关接到火线上,D项正确.3.C小明发言的声音太小,是指响度太小而不是音调低,影响音调和响度的因素分别是频率和振幅.4.C不透明物体的颜色是由它反射的色光决定的;透明物体的颜色是由它透过的色光决定的.苹果在阳光下看起来是红色的,说明它只反射红光,故C正确.5.D90℃水全部变为125℃水蒸气,需要吸收热量,其内能增加;气态分子间距比液态的大;气态物质可以通过加压或降温的方法变为液态;温度是分子热运动的标志,温度越高,分子热运动越剧烈,故D项正确.6.B水的沸点与气压有关,由表知:当压力锅的锅内气体压强达到最大1.80×105Pa时,锅内水温最高可达117℃,故B项正确.评析本题考查液体沸点和大气压的关系,由于审题不清该题可能错选C.7.A由题意知:K过压和K过热无论哪个开关断开后,发热器都会停止工作,因此两开关应与发热器串联,故A项正确.8.A将篮球抛向空中,由于忽略空气阻力,所以离手后至落回地面前的过程中没有能量的损失,故机械能守恒,A项正确.9.B超声波属于声波而不是电磁波,声的传播需要介质,声在真空中不能传播,月球上没有空气,故A项、D项均不正确;相机底片成的像是倒立、缩小的实像,像成在一倍焦距之外,故C项错误,B项正确.10.B根据p=,则手指至少用力F=pS尖=5×106Pa×5×10-8m2=0.25N,故A错误,B正确;当图钉静止时受到平衡力的作用,F左与F右相等,C项、D项均错误.评析本题由于不能正确选用受力面积,易错选A.11.Dη=有用总,当η=80%,W总=1J时,W有用=0.8J,故D项正确.评析本题考查对机械效率概念的理解.12.C加热相同的时间,水和煤油吸收的热量相同,但由于水的比热容比煤油的大且水和煤油质量相同,根据Q=cmΔt知煤油升温快,所以温度比水高,故C图正确.二、填空作图题13.答案如图所示解析在入射点作法线,然后画出由玻璃砖射入空气中的折射光线并标上箭头,由于玻璃砖左右两表面平行,故该光线与法线的夹角为60°.14.答案如图所示解析由支点到力的作用线的距离即为力臂.由图知杠杆在水平位置平衡,F A的力臂在杠杆上标出即可.在力F A的作用下杠杆顺时针转动,要使杠杆平衡,必须给其施加一个力使之沿逆时针方向转动,由题意知F B应在支点O的右侧.根据杠杆平衡条件,F A l A=F B l B,代入数据,得F B=5N.F B也可以作用在O点右侧的其他位置.评析本题考查杠杆平衡条件的应用.答案不唯一,具有开放性.15.答案水蒸气凝华会放热内侧解析物质由气态直接变成固态属于凝华,铝罐外壁结的一层霜,是水蒸气直接凝华成冰形成的.寒冬,汽车车窗玻璃的温度较低,车内乘客呼出的水蒸气在车窗内侧液化放出热量形成水珠.16.答案变大燃烧产生的有毒气体温度较高,密度较小,会分布在房间上方,所以应该贴近地面爬行解析由于气体的热胀冷缩,当锥形瓶中气体温度降低时,体积减小,而封闭锥形瓶中气体的质量不变,根据ρ=知,气体密度变大.17.答案(1)如图所示(2)S1段较快不是铁块不做匀速直线运动,而做变速运动,所以不处于受力平衡状态解析(1)将电磁铁、开关、电源组成串联电路,用开关的闭合与断开控制电磁铁磁性的有无.(2)由题图知:铁块在S1段运动的时间t1小于在S2段运动的时间t2,因S1=S2,根据v=得v1>v2,故铁块不做匀速直线运动,所受力不是平衡力.评析本题设计新颖,将力和磁综合考查,并考查学生的读图能力.18.答案(1)由a到b如图所示(2)换向器(3)电内解析(1)在电源外部电流由正极流向负极,ab段导线电流方向由a到b.导线所受磁场力的方向与电流方向和磁场方向有关,当电流方向和磁场方向均不变时,导线所受磁场力方向不变.(2)题图15线圈处于平衡位置,需要通过换向器改变线圈中电流的方向,从而改变ab段的受力方向,使线圈继续转动.(3)当把题图14中的电源换为电阻,快速转动线圈时,线圈中产生电流,使电阻发热.此过程中的能量转化是机械能→电能→内能.19.答案(1)如图所示(2)不变变大向后运动解析(1)根据平面镜成像的特点:像与物关于镜面对称,作出玻璃板中树的虚像,标上垂直符号,并注意线的虚实.(2)平面镜中所成的虚像与物的大小相等,与物体距镜面的远近无关.车前进过程中,树与玻璃板的距离变大,则像与乘客的距离也随之变大.该乘客以玻璃板内树的像为参照物,觉得车离像越来越远,在向后运动.三、解析题20.答案(1)如图所示(2)①920N②920000J③1000m④0.1kg解析(1)因为汽车在水平路面上匀速运动,所以受到平衡力的作用,F牵引=F阻=920N,作图时注意两线段的长度应相等.(2)①F牵引=F阻=920N②W=Pt=9.2×103W×100s=9.2×105J③根据W=Fs,则s=牵引==1000m④根据η=有用总,汽车牵引力做的功为有用功,则W有用=W=9.2×105JW总=有用==4.6×106J根据Q=mq,则m==总==0.1kg评析本题为力热综合题,考查公式的运用和计算能力,其中有用功和总功的判断是该题的易错点,中等难度.21.答案(1)100000J(2)1000W(3)48.4Ω(4)R2功率较小,加热较慢,由于加热过程中水会同时汽化吸热,所以加热时间越长,汽化带走的热量越多,所以所需的总能量就越多.解析(1)电能表转盘每转一圈表明消耗电能5000JR1通电100s电能表转盘转过20圈,则消耗的电能为W1=5000J×20=100000J(2)R1的电功率P1===1000W(3)R1的电阻R1===48.4Ω(4)见答案评析本题主要考查电功、电功率的计算,第(4)步中往往由于考虑不全面而丢分,属于难题.四、实验探究题22.答案(1)如图所示(2)电流电压电阻电功率解析(1)对照实物图画电路图时,应保证元件符号和实物对应.(2)可直接读取电流表和电压表的示数,也可利用P=UI和R=,经过计算间接测出小灯泡的电功率和电阻.23.答案(1)C(2)B(3)B(4)超出天平的测量范围(超量程)解析(1)小灯泡的灯丝一端与金属螺纹壳相连,另一端与金属触头相连.只有将灯丝与电源构成通路小灯泡才会发光,C图正确.(2)当凸透镜成虚像时,物体在一倍焦距之内,像、物在同侧,人的眼睛在凸透镜的另一侧,看到放大的虚像,如图所示,故B正确.(3)流速大的地方压强小,四个模型中,C、D上下表面的空气流速相等.A模型空气相对于上表面的流速较下表面大,B模型空气相对于下表面的流速较上表面大,故空气对下表面的压强小于上表面的压强,B正确.(4)100g+100g+50g+2g=252g>200g,超过了天平的称量.24.答案(1)证明:对于模型而言,其重力可以表示为:G模型=ρ模型·g·V模型①同时,当模型浸没在水里时,其受到的浮力可以表示为:F浮=ρ水·g·V排②又由于浸没于水中,所以V模型=V排③由①②③式可得(①式除以②式,约掉g和V):模型浮=模型水命题得证.(2)a.选用的器材:B、Fb.实验步骤:①先用弹簧测力计测出模型的重力,记为F1.②向水槽中倒入适量的水,将模型悬挂在弹簧测力计上,再将模型浸没在水中,稳定后记录下此时弹簧测力计的读数F2.③模型的密度可以表示为:ρ模型=-ρ水解析(1)见答案(2)由模型浮=模型水可知,要测ρ模型,只需测出模型重力和浸没时所受浮力即可,由于模型质量约为600g,其重力约为6N,故应选择弹簧测力计B,由于模型体积较大,所以应选择水槽.评析本题是利用浮力测物体密度的典型实验,特别在选择器材时注意可行性,属于难题.。

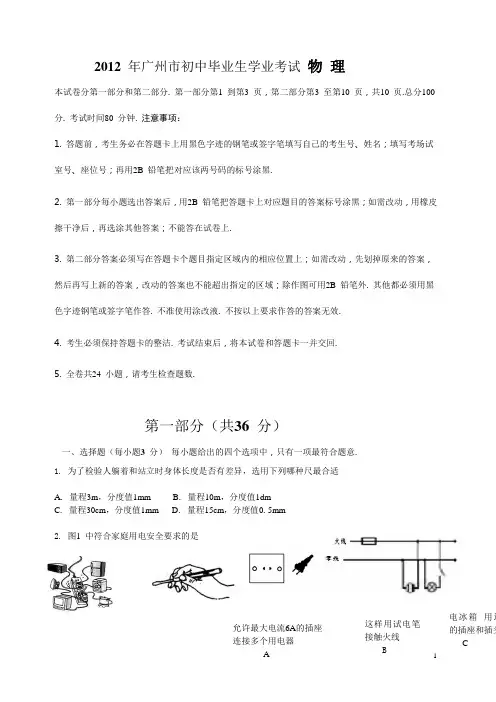

2012广州中考06
2012 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分. 第一部分第1 到第3 页，第二部分第3 至第10 页，共10 页.总分100 分. 考试时间80 分钟. 注意事项：1. 答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑.2. 第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上.3. 第二部分答案必须写在答题卡个题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外. 其他都必须用黑色字迹钢笔或签字笔作答. 不准使用涂改液. 不按以上要求作答的答案无效.4. 考生必须保持答题卡的整洁. 考试结束后，将本试卷和答题卡一并交回.5. 全卷共24 小题，请考生检查题数.第一部分（共36 分）一、选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意.1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A. 量程3m，分度值1mmB. 量程10m，分度值1dmC. 量程30cm，分度值1mmD. 量程15cm，分度值0.5mm2. 图1中符合家庭用电安全要求的是3. 小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A. 音调B. 频率C. 响度D. 音调及响度4. 一个苹果在阳光下看起来是红色，这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5. 90°C水全部变成125°C水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125°C时比90°C时热运动更激烈这样用试电笔接触火线B允许最大电流6A的插座连接多个用电器A电冰箱用这的插座和插头C压力锅工作时锅内气体压强最大可达1.80x105Pa ，锅内水的最高温度A. 可达100. °CB. 可达117. °CC. 可达121. °CD. 取决于加热时间 7. 当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K 过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是图28.把篮球抛向空中，忽略空气阻力，图3 哪一图象能正确反映球离手后至落回地面前机械能（E ）与篮球离地- 高度（h ）的关系9. 自动对焦相机用红外线或超声波进行测距. 下列说法正确的是 A. 超声波和红外线都是电磁波 B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4，图钉尖的面积是5x 810-2m ，图钉帽的面积是1x 410-2m ，松木能承受的最大压强是5x 610Pa . 以下说法正确的是 A. 手指至少要用500N 的力，图钉尖才能进入松木 B. 手指至少要用0.25N 的力，图钉尖才能进入松木 C. 图钉静止时，它受到水平向左的力大于水平向右的力 D. 图钉静止时，它受到水平向左的力小于水平向右的力 11. 图5 的剪刀剪纸机械效率为80% ，这表示 A. 若作用在剪刀的动力是1N ，则阻力是0.8N B. 若作用在剪刀的阻力是1N ，则动力是0.8N松木图4C. 若作用在剪刀的动力做功1J ，则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J ，则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7 中的哪一图线能反映该实验情况图7第二部分（共64 分）二、填空 作图题（共25 分）13. 如图8，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.14. 以O 为支点质量忽略不计的杠杆挂上10N 重物A ，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡. 在图9 中画出（1）F A 的力臂l A ；（2）F B 的示意图并标示它的大小.图615. 把干冰（固态二氧化碳）放入铝罐里一段时间，罐外壁结了一层霜，如图10，这层霜是由______________经过____________ 这种物态变化形成的.寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗上，水蒸气变成水珠__________ （选择：“会吸热”、“会放热”、“不会吸热或放热”），水珠会出现在车窗的__________ （选择“内侧”、“外侧”、“内、外侧”）.16. 夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图11，由此可知：该瓶内气体温度降低，密度______（选择“变大”、“不变”、“变小”）. 根据气体密度的这种变化规律，发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近地面爬行的理由是__________________________________ .17. 一橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁块旁边有一固定于桌面上的电磁铁.（1）请在图12 中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.（2）若图12 装置放在黑暗的环境，闪光灯每隔0.02s 闪亮一次，铁块会被照亮，底片记录此时铁块的位置.图13 是开关断开后铁块运动过程中的某一段频闪照片示意图，根据照片记录的铁块位置量得 S 1=S 2 ，比较铁块在S 1、 S 2两段运动快慢：__________ （选择“S 1 段较快”、“S 2 段较快”、“两段快慢一样”），判断照片中运动的铁块水平方向所受的力___________________ （选择“是”、“不是”）相互平衡，理由是________________________________________________.18. 如图14 所示，使线圈位于两磁极间 （1）通电后，图14 中ab 段导线的电流方向是________________ （选择“由a 到b ”、“由b 到a ”）.图14中ab 段导线受磁场力的方向向上，用箭头标示出图16 中ab 段导线所受磁场力的方向.图10（3）若把图14 中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_________ 能再转化为____________________ 能.图14 图15 图1619. 车内有一块竖直放置的玻璃板，如图17 所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表.（1）在图18 中画出此时刻树在玻璃板中的像.（2）车前进过程，树在玻璃板中像的大小__________ （选择“变大”、“不变”、“变小”）. 与乘客的距离__________________（选择“变大”、“不变”、“变小”）；该乘客以玻璃板内树的像为参照物，觉得车_________________ （选择“向前运动”、“向后运动”、“静止”）.三、解析题（共18 分）20. 重4 10 N 的汽车在水平路面匀速运动，所受阻力为920N，汽车牵引力功率为9.2kW，其汽油发动机效率为20%（汽油热值是（4.6x107J /kg）（1）在图19 表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.（2）求汽车运动100s 内①发动机对汽车的牵引力多大？②牵引力做了多少功？④发动机消耗汽油质量是多少？ 21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R 1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表（1）R 1 通电100s 消耗多少电能？ （2）R 1 的电功率多大？ （3）R 1 的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R 2消耗的电能比R 1 的大？四、实验 探究题（共21 分）22. （1）根据图21 电路，在虚线框内画出对应的电路图（2）仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量，还可测量小灯 泡的__________________ 、_____________________ .23. （1）小灯泡的结构如图22，按图23 中 图连接能让完好的2.5V 的灯泡点亮.图19（2）图24 是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm ，如 图的情景， 眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24（3）用水平风吹如图25 所示的四个模型，其中________ 图空气对模型下表面的压强小于上表面的压强图25（4）小明用量程是200g 的天平测一石块的质量，天平平衡时如图26 所示，由此可知小明使用天平的错误之处是______________________________________.24. 小明选用了如图27 中的质量约600g 的金属皇冠模型，若能测出模型所受重力G 模型、模型浸没在水中所受的浮力F 浮，且知水的密度ρ 水，就可以根据水模型浮模型ρρ=F G ,，求出模型密度模型ρ （1）证明式子水模型浮模型ρρ=F G 成立.图27（2）现有足量的水和图28 中的各种可选的器材，要利用水模型浮模型ρρ=F G 测出模型的密度，根据实验要求从器材A 、B 、C 、D 、E 、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据.a. 选择的器材（填代号）：b. 实验步骤及需要记录的数据：2012 年广州市初中毕业生学业考试物理参考答案一选择题1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以应该贴近地面爬行（2）s1 段较快不是铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态18．（1）由a 到b（2）改变电流方向（3）电内11 三、 解析题（2）①920N ②920000J ③1000m ④0.1 kg21. （1）100000J（2） 1000W （3） 48.4 Ω （4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。
2012 年广州市初中毕业生学业考试物理试卷及答案和点评
2012 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分. 第一部分第1 到第3 页，第二部分第3 至第10 页，共10 页.总分100 分. 考试时间80 分钟. 注意事项：1. 答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑.2. 第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上.3. 第二部分答案必须写在答题卡个题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外. 其他都必须用黑色字迹钢笔或签字笔作答. 不准使用涂改液. 不按以上要求作答的答案无效.4. 考生必须保持答题卡的整洁. 考试结束后，将本试卷和答题卡一并交回.5. 全卷共24 小题，请考生检查题数.第一部分（共36 分）一、选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意.1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A. 量程3m，分度值1mmB. 量程10m，分度值1dmC. 量程30cm，分度值1mmD. 量程15cm，分度值0.5mm2. 图1 中符合家庭用电安全要求的是按这样的电路图连接插座和电灯D 允许最大电流6A的插座连接多个用电器A 这样用试电笔接触火线B 电冰箱用这样的插座和插头 C3. 小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A. 音调B. 频率C. 响度D. 音调及响度4. 一个苹果在阳光下看起来是红色，这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5. 90°C水全部变成125°C水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125°C时比90°C时热运动更激烈5压力锅工作时锅内气体压强最大可达1.80x10 Pa，锅内水的最高温度A. 可达100. °CB. 可达117. °CC. 可达121. °CD. 取决于加热时间7. 当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是图28.把篮球抛向空中，忽略空气阻力，图3 哪一图象能正确反映球离手后至落回地面前机械能（E ）与篮球离地- 高度（h ）的关系9. 自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4，图钉尖的面积是5x106-8m，图钉帽的面积是1x102-4m，松木能2承受的最大压强是5x10Pa . 以下说法正确的是A. 手指至少要用500N 的力，图钉尖才能进入松木B. 手指至少要用0.25N 的力，图钉尖才能进入松木图4 松木图5C. 图钉静止时，它受到水平向左的力大于水平向右的力D. 图钉静止时，它受到水平向左的力小于水平向右的力11. 图5 的剪刀剪纸机械效率为80% ，这表示A. 若作用在剪刀的动力是1N，则阻力是0.8NB. 若作用在剪刀的阻力是1N，则动力是0.8NC. 若作用在剪刀的动力做功1J，则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J，则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7 中的哪一图线能反映该实验情况图6图7第二部分（共64 分）二、填空作图题（共25 分）13. 如图8，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.14. 以O 为支点质量忽略不计的杠杆挂上10N 重物A，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡. 在图9 中画出（1）F A 的力臂l A ；（2）F B 的示意图并标示它的大小.15. 把干冰（固态二氧化碳）放入铝罐里一段时间，罐外壁结了一层霜，如图10，这层霜是由______________经过____________ 这种物态变化形成的.寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗上，水蒸气变成水珠__________ （选择：“会吸热”、“会放热”、“不会吸热或放热”），水珠会出现在车窗的__________ （选择“内侧”、“外侧”、“内、外侧”）.16. 夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图11，由此可知：该瓶内气体温度降低，密度______（选择“变大”、“不变”、“变小”）. 根据气体密度的这种变化规律，发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近地面爬行的理由是__________________________________ . 图1017. 一橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁块旁边有一固定于桌面上的电磁铁.（1）请在图12 中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.（2）若图12 装置放在黑暗的环境，闪光灯每隔0.02s 闪亮一次，铁块会被照亮，底片记录此时铁块的位置.图13 是开关断开后铁块运动过程中的某一段频闪照片示意图，根据照片记录的铁块位置量得S1=S2 ，比较铁块在S 1、 S 2两段运动快慢：__________ （选择“S 1 段较快”、“S 2 段较快”“两段快慢一样”、），判断照片中运动的铁块水平方向所受的力___________________ （选择“是”、“不是”）相互平衡，理由是________________________________________________18. 如图14 所示，使线圈位于两磁极间（1）通电后，图14 中ab 段导线的电流方向是________________ （选择“由a 到b”、“由b 到a”）.图14中ab 段导线受磁场力的方向向上，用箭头标示出图16 中ab 段导线所受磁场力的方向.（2）线圈转过图15 所示位置，用_________ 的办法可使线圈靠磁场力继续顺时针转动至少半圈.（3）若把图14 中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_________ 能再转化为____________________ 能.图14 图15 图1619. 车内有一块竖直放置的玻璃板，如图17 所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表.（1）在图18 中画出此时刻树在玻璃板中的像.（2）车前进过程，树在玻璃板中像的大小__________ （选择“变大”、“不变”、“变小”）. 与乘客的距离__________________（选择“变大”、“不变”、“变小”）；该乘客以玻璃板内树的像为参照物，觉得车_________________ （选择“向前运动”、“向后运动”、“静止”）.三、解析题（共18 分）20. 重4 10 N 的汽车在水平路面匀速运动，所受阻力为920N，汽车牵引力功率为9.2kW，其汽油发动机效率为20%（汽油热值是（4.6x10J /kg）（1）在图19 表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.（2）求汽车运动100s 内①发动机对汽车的牵引力多大？②牵引力做了多少功？③汽车通过的距离多长？④发动机消耗汽油质量是多少？21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表7图19（1）R 1 通电100s 消耗多少电能？（2）R 1 的电功率多大？（3）R 1 的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R2消耗的电能比R 1 的大？四、实验探究题（共21 分）22. （1）根据图21 电路，在虚线框内画出对应的电路图（2）仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量，还可测量小灯泡的__________________ 、_____________________ .23. （1）小灯泡的结构如图22，按图23 中图连接能让完好的2.5V 的灯泡点亮.（2）图24 是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24（3）用水平风吹如图25 所示的四个模型，其中________ 图空气对模型下表面的压强小于上表面的压强图25（4）小明用量程是200g 的天平测一石块的质量，天平平衡时如图26 所示，由此可知小明使用天平的错误之处是______________________________________ .模型、24. 小明选用了如图27 中的质量约600g 的金属皇冠模型，若能测出模型所受重力G模型浸没在水中所受的浮力F浮，且知水的密度ρ 水，就可以根据 G模型F浮=ρ模型ρ水, ，求出模型密度ρ模型（1）证明式子图27ρ模型ρ水G模型F浮=ρ模型ρ水成立. （2）现有足量的水和图28 中的各种可选的器材，要利用G模型F浮=测出模型的密度，根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据.a. 选择的器材（填代号）：b. 实验步骤及需要记录的数据：2012 年广州市初中毕业生学业考试物理参考答案一选择题 1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以应该贴近地面爬行（2） s1 段较快不是铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态18．（1）由a 到b（2）改变电流方向（3）电内（2）不变变大向后运动三、解析题（2）①920N ②920000J ③1000m ④0.1 kg21. （1）100000J（2） 1000W （3）48.4 Ω （4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。
2012广州中考物理试题
2012年广州市初中毕业生学业考试物理本试卷分第一部分（选择匆和第二部分（非选择题）．第一部分1至3页，第二部分3至8页，共8页。
总分100分。
考试时间80分钟。
注意事项：1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答。
不准使用涂改液。
不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回。
5．全卷共24小题，请考生检查题数。
第一部分（选择题共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项符合题意。
1、为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A、量程3m，分度值1mmB、量程10m，分度值1dmC、量程30cm ，分度值1mmD、量程15cm，分度值0.5 mm2、图1中符合家庭安全用电要求的是3、小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A、音调B、频率C、响度D、音调及响度4、一个苹果在阳光下看起来是红色，这是因为A、红光透过苹果B、苹果只吸引红光C、苹果只反射红光D红光折射进苹果5、90°C水全部变为125°C水蒸气A、这些水蒸气的内能比水的小B、液态水分子间距比气态水分子的大C、水蒸气只能通过热传递途径变为水D、水分子在125°C时比90°C时热运动更激烈6、下表为不同气压下水的沸点压力锅工作时锅内气体压强最大可达1.80×10P a ，锅内水的最高温度A 、可达100°C B、可达117°C C、可达121°C D、取决于加热时间7、当自动电压力锅内压强过大或温度过高时，发热器就会停止工作，压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。
2012年广东省广州市中考物理试卷-答案
广东省广州市2012年初中毕业生学业考试物理答案解析一、选择题1.【答案】A【解析】人的高度大约在2m左右，躺着和站着的长度相差不大，准确到毫米就可以了；所以根据题中的选项，要用量程是3m，分度值是1mm的刻度尺，即选项A准确；故选A。
【提示】（1）首先估计物体的长度和物体对准确程度的要求；（2）刻度尺的选取要根据测量需要达到的准确程度来选取；（3）为了减小误差，测量时要尽量进行一次测量，即刻度尺的量程要大于物体的长度。
【考点】刻度尺的使用。
2.【答案】D【解析】电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故A错误；使用测电笔时，一定要接触笔尾的金属体，这样才能构成闭合回路，达到辨别火线和零线的目的，故B错误；电冰箱一定要使用三孔插座，且金属外壳要接地。
因为当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故C选项不符合题意；火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，故D正确。
故选D。
【提示】使用测电笔时，手一定要接触笔尾的金属体。
对于金属外壳的家用电器，金属外壳一定接地，使用三孔插座，发生触电事故。
灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
【考点】安全用电原则。
3.【答案】C【解析】该题中老师觉得小明的发言声音太小，即想让他说话声音大一些，故老师是要求小明提高声音的响度。
故选C。
【提示】声音的特性有三个：音调、响度和音色。
音调是指声音的高低，与振动频率有关；响度是指声音的大小，跟距声源的远近和振幅有关；音色又叫音品是指声音的品质与特色，它跟发声体的材料和结构有关。
【考点】音调、响度与音色的区分。
4.【答案】C【解析】太阳光照射到苹果上，其他颜色的光都被吸收了，只有红光被反射，所以呈现红色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年广州市初中毕业生学业考试物理试题本试卷分第一部分和第二部分. 第一部分第1 到第3 页，第二部分第3 至第10 页，共10 页.总分100 分. 考试时间80 分钟. 注意事项：1. 答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑.2. 第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上.3. 第二部分答案必须写在答题卡个题目指定区域内的相应位臵上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外. 其他都必须用黑色字迹钢笔或签字笔作答. 不准使用涂改液. 不按以上要求作答的答案无效.4. 考生必须保持答题卡的整洁. 考试结束后，将本试卷和答题卡一并交回.5. 全卷共24 小题，请考生检查题数.第一部分（共36 分）一、选择题（每小题3 分） 每小题给出的四个选项中，只有一项最符合题意. 1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A. 量程3m ，分度值1mmB. 量程10m ，分度值1dmC. 量程30cm ，分度值1mmD. 量程15cm ，分度值0.5mm 2. 图1 中符合家庭用电安全要求的是3. 小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的 A. 音调 B. 频率 C. 响度 D. 音调及响度4. 一个苹果在阳光下看起来是红色，这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果 5. 90°C 水全部变成125°C 水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125°C 时比90°C 时热运动更激烈 压力锅工作时锅内气体压强最大可达1.80x105Pa ，锅内水的最高温度A. 可达100. °CB. 可达117. °CC. 可达121. °CD. 取决于加热时间7. 当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K 过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是允许最大电流6A 的插座 连接多个用电器 A 这样用试电笔接触火线 B电冰箱 用这样 的插座和插头 C 按这样的电路图 连接插座和电灯 D图28.把篮球抛向空中，忽略空气阻力，图3 哪一图象能正确反映球离手后至落回地面前机械能（E ）与篮球离地- 高度（h ）的关系9. 自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4，图钉尖的面积是5x810-2m，图钉帽的面积是1x410-2m，松木能承受的最大压强是5x610Pa . 以下说法正确的是A. 手指至少要用500N 的力，图钉尖才能进入松木B. 手指至少要用0.25N 的力，图钉尖才能进入松木C. 图钉静止时，它受到水平向左的力大于水平向右的力D. 图钉静止时，它受到水平向左的力小于水平向右的力11. 图5 的剪刀剪纸机械效率为80% ，这表示A. 若作用在剪刀的动力是1N，则阻力是0.8NB. 若作用在剪刀的阻力是1N，则动力是0.8NC. 若作用在剪刀的动力做功1J，则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J，则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7 中的哪一图线能反映该实验情况松木图4第二部分（共64 分）二、填空 作图题（共25 分） 13. 如图8，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.14. 以O 为支点质量忽略不计的杠杆挂上10N 重物A ，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡. 在图9 中画出（1）F A 的力臂l A ；（2）F B 的示意图并标示它的大小.15. 把干冰（固态二氧化碳）放入铝罐里一段时间，罐外壁结了一层霜，如图10，这层霜是由______________经过____________ 这种物态变化形成的.寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗上，水蒸气变成水珠__________ （选择：“会吸热”、“会放热”、“不会吸热或放热”），水珠会出现在车窗的__________ （选择“内侧”、“外侧”、“内、外侧”）.16. 夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图11，由此可知：该瓶内气体温度降低，密度______（选择“变大”、“不变”、“变小”）. 根据气体密度的这种变化规律，发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近地面爬行的理由是__________________________________ .17. 一橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁块旁边有一固定于桌面上的电磁铁.（1）请在图12 中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.（2）若图12 装臵放在黑暗的环境，闪光灯每隔0.02s 闪亮一次，铁块会被照亮，底片记录此时铁块的位臵.图13 是开关断开后铁块运动过程中的某一段频闪照片示意图，根据照片记录的铁块位臵量得 S1=S2 ，比较铁块在S 1、 S 2两段运动快慢：__________ （选择“S 1 段较快”、“S 2 段较快”、“两段快慢一样”），判断照片中运动的铁块水平方向所受的力___________________ （选择“是”、“不是”）相互平衡，理由是________________________________________________ 18. 如图14 所示，使线圈位于两磁极间（1）通电后，图14 中ab 段导线的电流方向是________________ （选择“由a 到b ”、“由b 到a ”）.图14中ab 段导线受磁场力的方向向上，用箭头标示出图16 中ab 段导线所受磁场力的方向.（2）线圈转过图15 所示位臵，用_________ 的办法可使线圈靠磁场力继续顺时针转动至少半圈.（3）若把图14 中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_________能再转化为____________________ 能.图14 图15 图1619. 车内有一块竖直放臵的玻璃板，如图17 所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位臵的简化图，图中眼睛和树用黑点代表. （1）在图18 中画出此时刻树在玻璃板中的像.（2）车前进过程，树在玻璃板中像的大小__________ （选择“变大”、“不变”、“变小”）. 与乘客的距离__________________（选择“变大”、“不变”、“变小”）；该乘客以玻璃板内树的像为参照物，觉得车_________________ （选择“向前运动”、“向后运动”、“静止”）.三、解析题（共18 分）20. 重4 10 N 的汽车在水平路面匀速运动，所受阻力为920N ，汽车牵引力功率为9.2kW ，其汽油发动机效率为20%（汽油热值是（4.6x107J /kg ）（1）在图19 表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图. （2）求汽车运动100s 内①发动机对汽车的牵引力多大？ ②牵引力做了多少功？ ③汽车通过的距离多长？④发动机消耗汽油质量是多少？21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表（1）R 1 通电100s 消耗多少电能？（2）R 1 的电功率多大？ （3）R 1 的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R2消耗的电能比R 1 的大？四、实验 探究题（共21 分）22. （1）根据图21 电路，在虚线框内画出对应的电路图（2）仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量，还可测量小灯 泡的__________________ 、_____________________ .23. （1）小灯泡的结构如图22，按图23 中 图连接能让完好的2.5V 的灯泡点亮.（2）图24 是“探究凸透镜成像的规律”实验装臵示意图，凸透镜的焦距是20cm ，如 图的情景， 眼睛可能观察到烛焰经凸透镜折射所成的虚像.图19图24（3）用水平风吹如图25 所示的四个模型，其中________ 图空气对模型下表面的压强小于上表面的压强图25（4）小明用量程是200g 的天平测一石块的质量，天平平衡时如图26 所示，由此可知小明使用天平的错误之处是______________________________________.24. 小明选用了如图27 中的质量约600g 的金属皇冠模型，若能测出模型所受重力G 模型、模型浸没在水中所受的浮力F 浮，且知水的密度˟水，就可以根据水模型浮模型ρρ=F G ,，求出模型密度模型ρ（1）证明式子水模型浮模型ρρ=F G 成立.图27（2）现有足量的水和图28 中的各种可选的器材，要利用水模型浮模型ρρ=F G 测出模型的密度，根据实验要求从器材A 、B 、C 、D 、E 、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据.a. 选择的器材（填代号）：b. 实验步骤及需要记录的数据：2012 年广州市初中毕业生学业考试物理参考答案一选择题1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以应该贴近地面爬行（2）s1 段较快不是铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态18．（1）由a 到b（2）改变电流方向（3）电内（2）不变变大向后运动三、解析题（2）①920N ②920000J ③1000m ④0.1 kg21. （1）100000J（2） 1000W （3） 48.4 Ω （4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。
