地下连续墙施工常见问题及其解决措施一、地连墙施工中，常见槽壁塌方的原因及处理方法连续墙施工过程中, 也常见槽壁塌方现象。
引起槽壁塌方的原因很多, 处理方法也各异。
其中常见的塌方及处理方法有:a) 泥浆密度及浓度不够, 起不到护壁作用而造成槽壁塌方。
为避免此类问题出现, 关键是要根据地质情况选择合适泥浆。
当遇到有软弱土层或流砂层时, 应适当加大泥浆密度。
一般情况下泥浆粘度为19~ 25s, 相对密度小于1.2。
b) 在软弱土层或砂层中, 钻进速度过快或钻头碰撞槽孔壁而造成塌方。
为避免出现此类问题, 在软弱地质土层施工时, 要注意控制进尺速度, 不要过快或空转过久, 并尽量避免钻头对孔壁的碰撞。
c) 地下水位过高或孔内出现承压水而造成槽孔壁塌方。
解决这种问题, 在造孔时需根据钻进情况及时调整泥浆密度和液面标高, 槽坑液面至少高于地下水位500 mm 以上,以保证泥浆液压和地下水压差, 从而达到控制槽壁稳定的目的。
为防止暴雨对泥浆的影响, 设置导墙比地面高出200mm, 同时敷设地面排水沟与集水井。
d) 槽段长度过长, 完成一个槽段所需时间太长, 使得先钻好的孔位因搁置时间过长, 泥浆沉淀而引起塌孔。
避免这种问题的出现, 应在划分槽段时根据地质情况及施工能力,并结合考虑施工工期, 尽量缩短完成单一槽段所需时间。
槽段一般宜为6 m 左右, 在地下水位高, 粉细砂层及易塌方的地段, 槽段长度3~ 4 m 为宜。
成槽后要及时吊放钢筋笼及浇灌水下混凝土。
e) 槽边地面附加荷载过大而造成槽孔塌方。
为避免这种问题的出现, 在施工槽段附近, 应尽可能避免堆放重物和大型机械的动、静荷载的影响, 吊放钢筋笼的起重设备应尽量远离槽边, 也可采用路基和厚钢板来扩散压力。
当上述几种情况出现严重塌方时, 可向槽内填入优质粘土至槽孔位上方2~ 3 m, 待沉积密实后再重新造孔。
f)混凝土浇灌过程中遇上槽壁严重塌方的处理若塌方时混凝土浇灌量不多, 应将钢筋笼吊起, 将混凝土清出并重新清孔后, 再安放钢筋笼及装导管浇灌混凝土。
地下连续墙施工常见质量通病以及预防措施分析
建材发展导向2018年第09期188基坑支护就是为保证基坑开挖，基础施工的顺利进行及基坑周边环境的安全，对基坑侧壁以及周边环境采用的支挡、加固与保护措施。
地下连续前作为基坑支护形式之一，虽然具有诸多优点，但在施工过程中还是存在一些问题，文章对地下连续墙施工常见问题提出有效的预防措施，供大家参考借鉴。
1 地下连续墙施工工艺1.1 施工工艺流程1.2 施工方法地下连续墙是在地面上采取一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁的条件下，开挖出一条狭长的深槽，清槽后在槽内吊放钢筋笼，然后用导管法浇筑水下混凝土，筑成一个单元槽段，如此逐段进行，以特殊的接头方式在地下构筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、档土结构。
该工程地下连续墙采用液压抓斗成槽机施工，泥浆护壁，分幅分批次进行，每一幅墙的施工过程中，导墙施工、成槽施工、清浆、钢筋笼制作安装、水下混凝土浇筑各工序依次进行。
2 地下连续墙施工质量控制措施（1）导墙拆模后，应在导墙间按一定间距加设支撑，在导墙砼养护期间，严禁重型机械在导墙附近行走、停置或作业。
（2）终槽深度必须保证设计深度，同一槽段内槽底开挖深度一致，并保持平整，遇特殊情况应会同设计单位研究处理。
（3）施工期间槽内泥浆必须高于地下水位▽1m 以上，且不低于导墙面0.5m，当发生泥浆渗漏时应及时堵漏和补浆。
（4）钢筋网制作和就位的安置标高应符合设计要求。
吊入槽段时就需要对准槽段徐徐放下，防止上碰槽壁造成塌方而加大清槽的工作量。
钢筋笼在搬运、堆放及吊装过程中，不得产生不可恢复的变形，焊点脱离及散架等现象。
（5）混凝土浇捣按混凝土施工规范要求进行。
混凝土浇筑前，控制砼配合比、塌落度、粗细骨料及外加剂，配合比强度应提高一级，确保清基合格。
混凝土应连续进行浇筑，中途因故停顿时间不超过30min，导管埋深控制2~4m 之间。
混凝土面上升速度不小于2m/h，槽内混凝土面高低差小于30cm。
地下连续墙施工常见的质量问题原因分析及预防处理措施
地下连续墙施工常见的质量问题原因分析及预防处理措施发布时间：2022-01-04T06:31:14.348Z 来源：《新型城镇化》2021年23期作者：吴鹏琴李进勇周杰[导读] 本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
中冶华亚建设集团有限公司摘要：本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
关键词：深大基坑地下连续墙复杂环境质量问题一、前言地下连续墙具有以下优点：（1）刚度大，抗渗性能好，可在砂卵石层和较软岩层中施工，地层适用范围广；（2）施工振动小，能贴近邻近建筑物及管线施工，环境适应强；（3）施工速度快，工期适应性强。
随着社会的发展，城市深大基坑基坑越来越多，地连墙由于其独特的优势在深大基坑中的应用也越来越广泛。
但由于其大多应用于基坑周边环境复杂项目，若是出现质量问题，后果将不堪设想，本文结合武汉市一些项目的施工经验，对地连墙施工中常见质量问题进行了总结分析，以期给类似工程提供经验。
二、地下连续墙施工常见质量问题原因分析及预防处理措施1、导墙施工导墙作为地下连续墙中必不可少的临时构造物，它能起到挡土、支撑、储蓄泥浆、防止泥浆漏失等作用。
导墙施工过程中常见的质量问题是导墙变形。
1.1产生原因(1)导墙侧壁土软弱坍塌。
(2)导墙周边施工荷载过大。
(3)导墙内侧未设支撑。
1.2预防处理措施导墙周围设排水沟避免地表水对侧壁土的不利影响，加大导墙深度；导墙混凝土强度未达到前应避免大型设备在附近作业；导墙建筑混凝土时两侧要对称进行，导墙模板应等混凝土强度达到设计值后方可拆除，拆模后在导墙内撑设置圆木支撑并用泥土及时回填；对变形严重的导墙应拆除，用在优质土回填夯实后重新施工。
2、成槽施工成槽施工过程中的主要问题是槽壁坍塌。
2.1产生原因(1)遇竖向层理发育的软弱土层或流砂土层。
(2)泥浆配制不合要求，质量不符合要求。

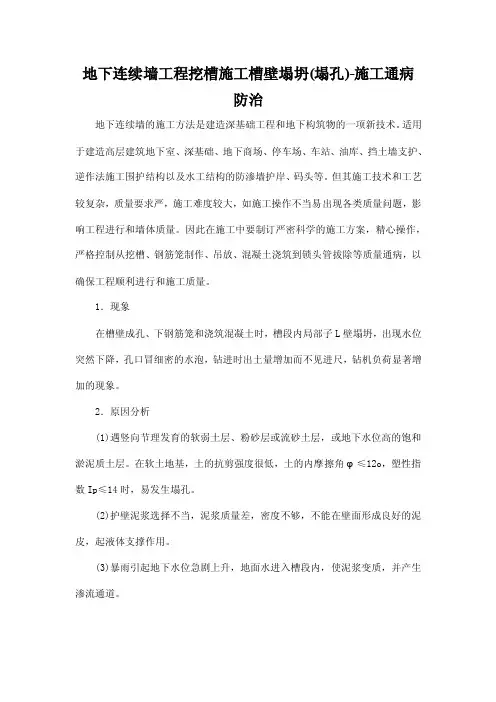

地下连续墙工程挖槽施工槽壁塌坍（塌孔）-施工通病防治
地下连续墙工程挖槽施工槽壁塌坍(塌孔)-施工通病防治地下连续墙的施工方法是建造深基础工程和地下构筑物的一项新技术。
适用于建造高层建筑地下室、深基础、地下商场、停车场、车站、油库、挡土墙支护、逆作法施工围护结构以及水工结构的防渗墙护岸、码头等。
但其施工技术和工艺较复杂，质量要求严，施工难度较大，如施工操作不当易出现各类质量问题，影响工程进行和墙体质量。
因此在施工中要制订严密科学的施工方案，精心操作，严格控制从挖槽、钢筋笼制作、吊放、混凝土浇筑到锁头管拔除等质量通病，以确保工程顺利进行和施工质量。
1．现象在槽壁成孔、下钢筋笼和浇筑混凝土时，槽段内局部子L壁塌坍，出现水位突然下降，孔口冒细密的水泡，钻进时出土量增加而不见进尺，钻机负荷显著增加的现象。
2．原因分析(1)遇竖向节理发育的软弱土层、粉砂层或流砂土层，或地下水位高的饱和淤泥质土层。
在软土地基，土的抗剪强度很低，土的内摩擦角φ≤12o，塑性指数Ip≤14时，易发生塌孔。
(2)护壁泥浆选择不当，泥浆质量差，密度不够，不能在壁面形成良好的泥皮，起液体支撑作用。
(3)暴雨引起地下水位急剧上升，地面水进入槽段内，使泥浆变质，并产生渗流通道。
(4)地下水位过高，泥浆液面标高不够，或孔内出现承压水，降低了静水压力。
(5)配制泥浆水质不合要求，含盐类和泥砂过多，易于沉淀，使泥浆性质发生变化，不能起到护壁作用。
(6)泥浆配制不合要求，质量不符合指标规定，废泥浆未经认真处理就继续使用，使泥浆失去效用。
(7)由于泥浆漏失或在泥浆循环过程中未及时补浆，使槽内泥浆液面降至安全范围以下。
(8)在松软砂层中钻进，进尺过快，或钻机回转、提钻速度过快，空转时间过长，将槽壁扰动，或存在地下障碍，处理方法不当。
(9)单元槽段过长，或地面附加荷载过大，或属易塌坍的异性槽段。
(10)成槽后未及时吊放钢筋笼和浇筑混凝土，槽段搁置时间过长，使泥浆沉淀失去护壁作用；或地下水位过高，槽壁受到冲刷。
