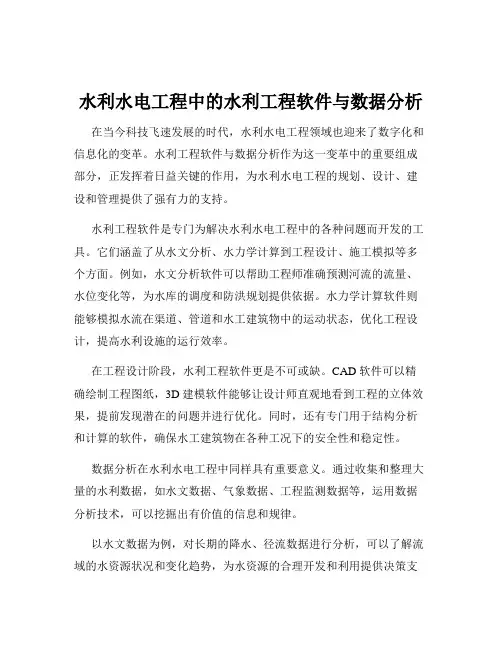

水利水电工程中的水利工程软件与数据分析
水利水电工程中的水利工程软件与数据分析在当今科技飞速发展的时代，水利水电工程领域也迎来了数字化和信息化的变革。
水利工程软件与数据分析作为这一变革中的重要组成部分，正发挥着日益关键的作用，为水利水电工程的规划、设计、建设和管理提供了强有力的支持。
水利工程软件是专门为解决水利水电工程中的各种问题而开发的工具。
它们涵盖了从水文分析、水力学计算到工程设计、施工模拟等多个方面。
例如，水文分析软件可以帮助工程师准确预测河流的流量、水位变化等，为水库的调度和防洪规划提供依据。
水力学计算软件则能够模拟水流在渠道、管道和水工建筑物中的运动状态，优化工程设计，提高水利设施的运行效率。
在工程设计阶段，水利工程软件更是不可或缺。
CAD 软件可以精确绘制工程图纸，3D 建模软件能够让设计师直观地看到工程的立体效果，提前发现潜在的问题并进行优化。
同时，还有专门用于结构分析和计算的软件，确保水工建筑物在各种工况下的安全性和稳定性。
数据分析在水利水电工程中同样具有重要意义。
通过收集和整理大量的水利数据，如水文数据、气象数据、工程监测数据等，运用数据分析技术，可以挖掘出有价值的信息和规律。
以水文数据为例，对长期的降水、径流数据进行分析，可以了解流域的水资源状况和变化趋势，为水资源的合理开发和利用提供决策支持。
在水利工程的运行管理中，实时监测数据的分析能够及时发现设备的故障和异常，采取相应的维护措施，保障工程的安全运行。
此外，数据分析还可以用于水利水电工程的风险评估和预测。
通过对历史灾害数据和工程运行数据的分析，评估可能发生的灾害风险，提前制定应对措施，降低灾害损失。
然而，在水利水电工程中应用水利工程软件和数据分析也面临着一些挑战。
首先是数据质量的问题。
由于水利数据的来源广泛、采集方式多样，数据的准确性和完整性往往难以保证。
这就需要在数据采集和整理阶段严格把关，建立有效的数据质量控制机制。
其次，软件的适用性和兼容性也是一个需要关注的问题。
调洪演算说明书
水库调洪演算系统说明书（Storo ）1概述水库调洪演算原理比较简单，但是计算过程却十分繁琐复杂。
首先，设计洪水过程每一时段的调洪演算都需经过反复的假定、试算，计算工作量很大;其次，计算溢洪道的下泄流量也是相当繁琐的，以最简单的无坎宽顶堰为例，其流量系数要分直角形翼墙进口、八字形翼墙进口、圆弧形翼墙进口三种形式,分别根据B b ；B b 和θtg ；b r 和Bb(b 为闸孔净宽，B 为进水渠宽，θ为八字形翼墙收缩角，r 为圆弧形翼墙的圆弧半径）查表计算确定，其侧收缩系数则要根据过流孔数、单孔净宽、墩头形式、堰顶水头来计算确定；最后，还要整理计算结果，绘制调洪演算曲线。
上述工作不仅消耗设计人员大量的精力,而且要求设计人员具有丰富的水利计算和水力学计算方面的专业知识。
本计算系统storo 通过编制周到的计算程序、提供简捷明了的操作界面并利用成熟的商业绘图软件作为输出平台，让计算机来完成上述繁琐复杂的调洪演算工作,计算机操作人员不必具备水利计算和水力学计算方面的专业知识.2调洪计算原理调洪演算的核心是水量平衡方程.其基本含义是:在某一时段Δt 内，入库水量减去库水量,应等于该时段内水库增加或减少的蓄水量。
用方程来表示就是1221212/)(2/)(V V t Q Q t Q Q a a -=⨯+-⨯+ (1。
2.1)式中 Q a1，Q a2—--时段t 始末的入库流量 Q 1，Q 2 -——时段t 始末的出库流量 V 1，V 2 ---时段t 始末的水库蓄水量T -——计算时段入库流量过程Q a ～T 是已知的,出库流量Q~T 曲线未知，但是可以先假设一个q 作为初始流量得到Q ’,再代回计算V 2.这样不断试算，直到两个量满足精度要求。
这样再将该时段末的量做为下一时段初的对应的量,进行同样计算，就可以得到每一时段对应的泄量，从而得到出库流量曲线。
将不同时段的出库流量和入库流量对应画在图上，如图1。
水文水利分析计算软件系统程序(sws)使用说明书(合订本)
水文水利分析计算软件系统程序设计及操作说明书(WinSWS for Win9x/ Winme/Win2k/WinXp)编写:水利部四川省水利水电勘测设计研究院2004年7月目录前言 (1)程序特点 (2)第一章水文分析计算绘图ξ1-1 数据文本编辑器 (3)ξ1-2 经验关系线绘拟合程序 (13)ξ1-3 频率计算绘图程序 (26)ξ1-4 暴雨洪水计算绘图 (30)ξ1-5 时段最大洪量计算程序 (34)ξ1-6 设计洪水过程线放大修匀程序 (35)ξ1-7 河道大断面计算程序 (40)ξ1-8 绘图制表程序ξ1-8-1 水位流量关系曲线图表程序 (43)ξ1-8-2 复相关计算程序 (45)ξ1-8-3 最大流量散布图绘制程序 (46)ξ1-8-4 洪水过程线绘制程序 (48)ξ1-8-5 水文径流系列代表性分析绘图程序 (50)ξ1-9 表块数据计算程序 (51)第二章水利水能计算绘图ξ2-1 电力电量平衡计算绘图程序 (53)ξ2-2 水库洪水调节计算程序 (56)ξ2-3 径流调节及电站出力计算程序 (59)ξ2-4 灌溉制度设计计算程序 (63)ξ2-5 渠系水利用系数计算程序 (80)第三章泥沙回水计算绘图ξ3-1 河道型水库泥沙冲淤及回水计算程序 (86)第四章水利水电工程经济评价ξ4-1 水利水电工程经济评价程序 (95)第五章水轮机运转特性曲线ξ5-1 水轮机运转特性曲线计算绘图程序 (103)前言《水文水利分析计算绘图软件系统》是我们于1991年研制开发，1992正式推出的用于水文水利计算的大型软件系统。
1992年，该软件系统定型版V2.00通过省级鉴定，并荣获四川省优秀软件设计二等奖。
嗣后，本软件系统V2.00版正式在国内各级设计院推广应用。
同时，在此基础上，我们又在原版V2.00的基础上改进，增加程序功能，于1993年7月推出本软件系统的V2.0a改进版。
经过近两年在各级设计院新老用户中实际应用的同时，我们又在原2.0a版的基础上继续研究改进，增加程序内容和功能，于1995年7月完成了本软件系统的V2.0b版，并在新老用户中推广应用。
Hydrolab Basic)广东水文水利计算软件使用手册
Hydrolab Basic)广东水文水利计算软件使用手册水文频率计算是指根据历史水文资料，通过统计学方法估算一定时间内发生一定水文事件的概率。
HydroLab Basic软件提供了水文频率计算的功能，可以方便地进行设计洪水计算和水资源规划。
水文频率计算的步骤如下：1、打开HydroLab Basic软件，选择“水文频率计算”功能。
2、导入历史水文资料。
可以选择导入已有的数据文件，或者手动输入数据。
3、选择需要计算的水文事件类型，如洪峰流量、径流量等。
4、选择计算方法，如经验公式法、概率分布法等。
5、设置计算参数，如计算时段、置信水平等。
6、进行计算并生成结果报告。
在进行水文频率计算时，需要注意以下几点：1、历史水文资料的选择和处理应该符合实际情况，避免数据的误差和偏差。
2、计算方法的选择应该考虑到数据的特点和计算精度的要求。
3、计算参数的设置应该合理，避免结果的误差和不确定性。
4、结果报告应该清晰、准确、可靠，包括计算结果、参数设置、数据来源等信息。
XXX软件提供了多种水文频率计算方法和参数设置，可以满足不同用户的需求。
用户可以根据实际情况选择适合自己的计算方法和参数设置，进行准确可靠的水文频率计算。
该软件提供了两个功能模块：水力计算和暴雨洪水设计计算。
水力计算模块：用户可以输入水位和高程数据，也可以通过数据表的复制和粘贴快速输入数据。
计算结果将给出不同水位下的水力要素列表和水位流量关系表。
需要注意的是，只有在点击“计算水力要素”按钮后，才会在右侧显示断面示意图。
如果想定义左滩和右滩，必须在显示断面示意图之后进行。
另外，定义断面的节点最大支持1000个，计算水力要素的间距控制为最大高程差的1/500以上。
最后，Excel格式的报表需要通过菜单“工具”->“更新Excel报表”进行更新，也可以通过“文件”->“导出Excel文件”另存为Excel文件进行进一步处理。
暴雨洪水设计计算模块：该模块提供了综合单位线法和推理公式法两种计算方法，可计算设计流域内指定频率的设计洪峰流量、洪水总量和相应设计洪水过程线。
天然河道水面线计算及合理性分析
天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。
科学合理的分析计算水面线是对水面线推求的基本要求。
笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。
【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。
二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。
许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。
这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。
为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。
1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。
其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。
2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。
天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。
该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。
缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。
测绘技术中的水文模型软件介绍
测绘技术中的水文模型软件介绍随着科技的不断发展，测绘技术在各个领域中的应用也越来越广泛。
在水文领域中，测绘技术的应用可以提供准确的地理信息数据，为水文模型的建立和分析提供有力支持。
本文将介绍几款在测绘技术中常用的水文模型软件。
一、MIKE软件系列MIKE软件系列是由丹麦水文研究所（DHI）开发的一套综合性水文模型软件。
该软件系列包括MIKE11、MIKE21、MIKE SHE等模型，可以模拟河流、湖泊、海岸等水体的水动力过程以及水质、水量等相关参数。
MIKE系列软件具有模型精度高、功能丰富等特点，被广泛应用于水文领域。
MIKE11模型是一种用于模拟河流水动力过程的数学模型。
它可以模拟水流的流速、水位、水面宽度等情况，对于河道治理和水资源管理具有重要意义。
MIKE21模型则是一种用于模拟海域和湖泊水动力过程的数学模型。
它可以模拟潮汐、海浪、水位变化等情况，对于海岸工程和海洋资源研究具有重要作用。
MIKE SHE模型是一种用于模拟流域水文循环过程的数学模型，可以模拟降雨、蒸发、径流等情况，对于水资源管理和灾害预警具有重要意义。
二、HEC系列软件美国土木工程研究局（HEC）开发的HEC系列软件也是测绘技术中常用的水文模型软件。
这些软件包括HEC-HMS、HEC-RAS、HEC-GeoRAS等模型，可以模拟降雨径流过程、河流水动力过程以及地理信息系统数据处理。
HEC-HMS模型是一种用于模拟流域降雨径流过程的水文模型。
它可以模拟降雨的生成和径流的形成，对于流域洪水预警和水资源管理非常重要。
HEC-RAS模型是一种用于模拟河流水动力过程的水文模型。
它可以模拟河流的水位、流速、河床形态等情况，对于河流的治理和水利工程设计具有重要作用。
而HEC-GeoRAS软件则是用于处理地理信息系统数据的工具，可以将地理信息系统数据与HEC-RAS模型相结合，提供更全面、准确的河流水动力模拟结果。
三、SWMM软件SWMM（Storm Water Management Model）是由美国环保局（EPA）开发的一款用于模拟城市暴雨径流过程的水文模型软件。
（完整版）水文水利计算
（完整版）水文水利计算第一章绪论1水文水利计算分哪几个阶段？任务都是什么？答：规划设计阶段水文水利计算的主要任务是合理地确定工程措施的规模。
施工阶段的任务是将规划设计好的建筑物建成，将各项非工程措施付诸实施管理运用阶段的任务是充分发挥已成水利措施的作用。
2我国水资源特点？答：一）水资源总量多，但人均、亩均占有量少（二）水资源地区分布不均匀，水土资源配置不均衡（三）水资源年际、年内变化大，水旱灾害频繁四）水土流失和泥沙淤积严重（五）天然水质好，但人为污染严重3水文计算与水文预报的区别于联系?答：水文分析与计算和水文预报都是解决预报性质的任务。
（1）预见期不同，水文计算要求预估未来几十年甚至几百年内的情况，水文预报只能预报几天或一个月内的未来情况。
（2）采用方法不同，水文计算主要采用探讨统计规律性的统计方法，水文预报采用探讨动态规律性的方法。
4水文分析与计算必须研究的问题？答：（1）决定各种水文特征值的数量大小。
（2）确定该特征值在时间上的分配过程。
（3）确定该特征值在空间上的分布方式。
（4）估算人类活动对水文过程及环境的影响。
次重点：广义上讲，水文水利计算学科的基本任务就是分析研究水文规律，为充分开发利用水资源、治理水旱灾害和保护水环境工作提供科学的依据。
第二章水文循环及径流形成1水循环种类：大循环、小循环次重点定义：存在于地球上各种水体中的水，在太阳辐射与地心引力的作用下，以蒸发、降水、入渗和径流等方式进行的往复交替的运动过程，称为水循环或水分循环。
2水量平衡定义，地球上任意区域在一定时段内，进入的水量与输出的水量之差等于该区域内的蓄水变化量，这一关系叫做水量平衡。
3若以地球陆地作为研究对象，其水量平衡方程式为多年平均情况下的水量平衡方程式若以地球海洋作为研究对象，其水量平衡方程式为多年平均全球水量平衡方程式流域水量平衡的一般方程式如下：若流域为闭合流域，则流域多年平均p=E+R4干流、支流和流域内的湖泊、沼泽彼此连接成一个庞大的系统，称为水系。
HEC-RAS一维恒定流模型在水面线计算中的应用研究
总733期第三十五期2020年12月河南科技Journal of Henan Science and TechnologyHEC-RAS一维恒定流模型在水面线计算中的应用研究张冲（吉林省水利水电勘测设计研究院，吉林长春130021）摘要：本文运用HEC-RAS软件对蜂蜜河明岩水库段天然条件下20年一遇水面线进行计算，同时采用水面线计算程序SMX对其结果进行复核对比分析。
结果表明，运用HEC-RAS软件计算河道水面线，既高效又准确，而且操作方便简捷，人机界面友好。
因此，建议在涉河工程的水面线计算中推广和使用该软件。
关键词：HEC-RAS软件；一维恒定流；水面线；蜂蜜河中图分类号：TV133文献标识码：A文章编号：1003-5168（2020）35-0068-03Research on Application of HEC-RAS One-dimensional Constant FlowModel in Water Surface Line CalculationZHANG Chong（Jilin Province Water Resource and Hydropower Consultative Company，Changchun Jilin130021）Abstract:In this paper,the HEC-RAS software was used to calculate the once-in-20-year water surface line of the Mingyan Reservoir section of the Fengmi River,and the water surface line calculation program SMX was used to re⁃view and compare the results.The results show that the use of HEC-RAS software to calculate the river water surface line is efficient and accurate,and the operation is simple and convenient,and the man-machine interface is friendly. Therefore,it is recommended to popularize and use this software in the calculation of the water surface line of the riv⁃er crossing project.Keywords:HEC-RAS software；one-dimensional constant flow model；water surface line；Fengmi River由于河流开发、河道利用及防护的需要，水利水电工程常常在河道中修建大坝、堤防、水闸等水工建构筑物，电力、河港、油气管线等工程不可避免地需要修建跨河、穿河或者临河的建筑物设施，这些工程的修建将改变河道的天然状态，相应地，河流的水动力条件也发生较大变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水文水利计算软件系统与百图水利设计软件包推求水面线成
果比较
摘要：使用成勘院《水文水利计算软件系统》和济南百图公司《百图水利设计
软件包》这两种常用的水面线推算软件，在同一河道治理段的数个同位置断面在
断面参数完全相同的条件下，对该段河道推求水面线并对结果进行了比较。
结果
表明：百图在大部分断面上的水位均高于成勘院；成勘院水面线成果曲线较平滑。
关键词：水面线；百图；水文水利计算软件系统
引言
河道水面线推算是河道治理工作的基础，是堤防设计的重要依据，推算结果
直接影响到堤防型式的选择和断面的设计。
现实工作中常用的水面线推算软件有
多种，其中常见的有成勘院的《水文水利计算软件系统》、百图公司的《百图水
利设计软件包》、水利水电设计程序集（PC1500）、武水软件的《水利规划程序集》、自编Excel表格程序等。
成勘院和百图公司的软件是笔者在日常工作中经
常接触并使用的两种软件，为了试图找出两种软件在计算原理、计算方法，最主
要是推求成果等方面的各种差异，笔者选择使用这两种软件在同河道同断面同参
数情况下仅对水面线结果进行了比较。
由于作者能力有限，建议相关职能部门和
推荐单位组织各软件开发单位和使用单位进行更深一步的探讨和研究。
1 河道概况
西川河为延河右岸一级支流，河道平均比降6.03‰。
推算河段起点位于枣园
镇范家集，终点位于枣园镇老沟岔。
推算河段设计洪峰流量采用枣园站的设计洪峰流量按面积比拟法计算成果，
经水文分析计算，西川河下游干流及右岸支流汇入口以上治理河段10年一遇的
洪峰流量分别为1050m3/s和830m3/s。
2 断面布置
我院测绘分院2012年于西川河治理段实测了地形图及横断面资料，防洪工程段共布置35个断面，平均间距为172.13m，基本控制了该河段的河道形态和河势变化。
3 河道糙率拟定
河道糙率根据河床组成及床面特性、河道岸壁特性、平面形态等河道情况，
参照《水工设计手册》建议的经验数据，依据枣园水文站水位～流量关系及调查
的1989年洪痕点拟合反推河道断面天然糙率，推算西川河干流断面的糙率取
0.030。
4 控制断面水位
起始断面水位流量关系分析采用水力学方法，将河道水流近似为稳定流，根
据曼宁公式计算断面水位流量。
计算得起始断面洪水位高程为1009.404m。
5 软件介绍
5.1 《百图水利设计软件包》
济南百图水利科技开发公司开发的《百图水利设计软件包》，该软件被水利
部科技推广中心列入《2010年度水利先进实用技术重点推广指导目录》，中国水利水电勘测设计协会推荐使用。
5.2 《水文水利计算软件系统》
中国水电顾问集团成都勘测设计研究院和成都科技大学联合开发的《水文水
利计算软件系统》，该软件在《水电水利工程泥沙设计规范》（DL/T5089-1999）
中推荐使用。
6 成果比较
按照上述的基本数据和计算方法，使用两种软件分别得到10年一遇洪水的天然水面线，成果比较表见表1和图1。
结果表明：百图在大部分断面上的水位均
高于成勘院；成勘院水面线成果曲线较平滑。
本次水面线对比计算仅给出了两套软件在相同的断面条件下的水位推算结果，未考虑河道内跨河桥梁对水面的影响。
天然水面线
表1
图1 天然水面线成果图
参考文献
[1]水电水利工程泥沙设计规范.DL/T5089-1999.
[2]李家星，赵振兴.水力学.河海大学出版社.2001.
[3]武大水力学流体力学教研室，李炜.水力计算手册.中国水利水电出版
社.2006.
[4]谢春德.水文水利计算软件系统说明.
[5]尚未.百图水利设计软件包说明.。
