45号钢金属材料拉伸试验数据
钢材试验报告
钢材试验报告
试验目的：
本次试验旨在测试不同规格和材质的钢材在拉伸、压缩和弯曲等方面的力学性能，为钢材生产厂家和消费者提供参考数据。
试验方法：
钢材试验采用ASTM标准测试方法，具体方法如下：
拉伸试验：将试件固定在拉伸试验机上，施加慢速拉力，记录试件在断裂前的拉伸力和变形情况。
压缩试验：将试件放置在压缩试验机上，施加慢速压力，记录试件在断裂前的压缩力和变形情况。
弯曲试验：将试件放置于弯曲试验机上，施加慢速弯曲力，在指定跨距下记录试件在断裂前的弯曲力和变形情况。
试验结果：
通过上述试验方法，得到了不同规格和材质的钢材在拉伸、压
缩和弯曲方面的力学性能数据，具体数据如下：
试验编号钢材规格试验方法强度（MPa）变形（%）
GB20220001 Q235 拉伸试验 427.8 22.1
GB20220002 Q345 压缩试验 356.4 10.3
GB20220003 45# 弯曲试验 509.6 16.7
结论和建议：
根据上述试验数据分析，钢材的力学性能受到多种因素的影响，如钢材的材质、硬度、规格等。
因此，在选择钢材时需要根据具
体的使用环境和要求进行选择，以保证钢材的性能满足使用需求。
同时，钢材生产厂家在生产过程中需要严格执行相关的标准和
规范，以保证钢材的质量和性能稳定。
消费者在使用钢材时，需
要保证钢材的正确使用方式和环境，避免超出钢材的性能范围，以提高使用效果和安全性。
总之，本次试验为钢材的生产和应用提供了参考数据和建议，对于钢材生产厂家和消费者具有重要意义。
45号钢冲击实验
4.1.3如果第一次拉伸试验的结果不能满足要求，可以再做两次拉伸试验，以进一步鉴定材料。
4.1.4 每次追加的拉伸试验结果都应符合要求。
4.2 冲击性能
4.2.1 用于本体、盖、帽、出口端部连接等承压零件及阀杆的每一炉批材料都应做进行夏比V型缺口冲击性能试验。
表8 承压零件冲击性能
单位为ft—lb(J)
4.2.4 API Spec 16C产品材料冲击试验还应符合如下要求：
——一次冲击值都不应低于最小平均值的三分之二；
——三次测试结果中，低于最小平均值者不能多于一个；
——如果测试失败，可以再做三个追加试样的重复试验；
——追加试样应在同一试件上取自同一部位，不得再进行热处理；
——重复试验的结果所显示的冲击值应当等于或超过要求的最小平均值。
45钢的屈服极限
45钢的屈服极限"45钢的屈服极限"是指在压力作用下，45钢可以承受的最高强度，即在压力达到一定值时，材料开始发生塑性变形，超出该点后，材料将逐渐失去强度，直至破裂。
此处，我们将介绍45钢的屈服极限及其特点，并阐述如何确定屈服极限。
第一步: 了解45钢的基本信息45钢为低碳钢，其化学成分中含有0.42%-0.50%碳、0.50%-0.80%锰、≤0.035%砷、≤0.040%硫等，该钢材具有良好的可塑性和热处理变形性能，可用于制造机械零部件。
第二步: 分析45钢的力学性能在45钢的应力-应变曲线中，首先出现的是弹性阶段，这个阶段是材料在受到外力之后，还未发生永久变形的阶段，材料在弹性阶段内通过施力后会产生弹性变形，当力被撤销时，材料会恢复原来的形状。
其次，是屈服阶段，这个阶段是材料受力到一定程度后，开始发生塑性变形，然而该变形并不是非常明显，其在应力-应变曲线上对应的点就是屈服点。
在经过一定的应力后，材料发生了非弹性变形，相应的会出现较大的形变和伴随很小的应力增长。
后面是硬化阶段，当应力逐渐增加，材料的强度也相应增加，不过材料也随之变得越来越脆了。
第三步: 测定45钢的屈服极限为了测定45钢的屈服极限，最简单的方法是采用单轴拉伸试验。
该试验为将一根标准尺寸的长度样条放入拉力机中进行拉伸，同时记录下它的应力-应变数据。
通过单轴拉伸试验，我们可以得到一个明显的应力-应变曲线，将曲线绘制成图表形式，确定其屈服点就能获得45钢的屈服极限。
该曲线的斜率就是该材料的切流应力。
为了保证测试结果的准确性，我们需要去掉数据中的杂音，如试验过程中杂乱的压力和振动，以获得精确数据。
我们还需要测试多次，并取平均值以减少测量误差。
总结：在工程实际中，45钢在很多机械零件中广泛应用，了解其强度特性对于设计和生产这些零件非常重要。
这篇文章主要介绍了45钢的力学特性及其屈服极限，同时解释了如何进行测量。
当然，为了具有更高的材料强度并避免过度荷载，设计时工程师必须在45钢的强度极限范围内设计机械零件。
45号钢金属材料拉伸试验数据

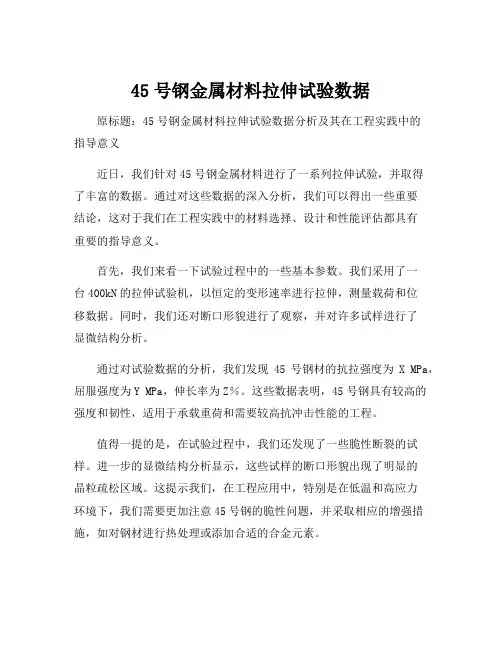

45号钢金属材料拉伸试验数据原标题：45号钢金属材料拉伸试验数据分析及其在工程实践中的指导意义近日，我们针对45号钢金属材料进行了一系列拉伸试验，并取得了丰富的数据。
通过对这些数据的深入分析，我们可以得出一些重要结论，这对于我们在工程实践中的材料选择、设计和性能评估都具有重要的指导意义。
首先，我们来看一下试验过程中的一些基本参数。
我们采用了一台400kN的拉伸试验机，以恒定的变形速率进行拉伸，测量载荷和位移数据。
同时，我们还对断口形貌进行了观察，并对许多试样进行了显微结构分析。
通过对试验数据的分析，我们发现45号钢材的抗拉强度为X MPa，屈服强度为Y MPa，伸长率为Z％。
这些数据表明，45号钢具有较高的强度和韧性，适用于承载重荷和需要较高抗冲击性能的工程。
值得一提的是，在试验过程中，我们还发现了一些脆性断裂的试样。
进一步的显微结构分析显示，这些试样的断口形貌出现了明显的晶粒疏松区域。
这提示我们，在工程应用中，特别是在低温和高应力环境下，我们需要更加注意45号钢的脆性问题，并采取相应的增强措施，如对钢材进行热处理或添加合适的合金元素。
除了强度和韧性，我们还对45号钢的应力-应变曲线进行了分析。
从曲线的形状可以看出，45号钢具有明显的屈服点和断裂点，这证明了材料的延展性。
这对于设计强度和结构的可靠性评估非常重要，特别是在涉及到应力集中或疲劳寿命的工程应用中。
此外，在显微结构分析中，我们还观察到45号钢的颗粒尺寸和晶界清晰度。
这些观察结果揭示了45号钢的晶粒细化和界面改善的潜力。
因此，在钢材的生产和加工中，我们可以尝试采取一些有效的措施，如控制冷变形温度和时间，以及优化热处理工艺，来进一步提高45号钢的性能和材料利用率。
总结起来，通过对45号钢金属材料进行拉伸试验的数据分析，我们得出了一些重要结论。
这些结论为我们在工程实践中做出合理的材料选择、设计和性能评估提供了指导意义。
然而，我们也需要意识到45号钢的脆性问题，并在应用中采取相应的增强措施。
材料拉伸实验
实验一：光滑静态拉伸试验金属材料的拉伸试验是人们应用最广泛的测定其力学性能的方法。
试验时取一定的标准试样，在温度、环境介质、加载速度均为确定条件下将载荷施加于试样两端，使试样在轴向拉应力作用下产生弹性变形、塑性变形、直至断裂。
通过测定载荷和试样尺寸变化可以求出材料的力学性能指标。
一、实验数据分析与处理n 0.2721S b290.6534 535.09796e B0.00406 0.17887ψeB-0.00406 -0.178871.1光滑钢1.1.1计算机数据图1—1 钢光滑拉伸试验应力~应变曲线图1—2 钢光滑拉伸试验均匀塑性变形阶段lgS~lge的线性拟合2010-4-5 15:43Linear Regression for A0709032_lgS:Y = A + B * XParameter Value Error------------------------------------------------------------A 2.9417 0.00425B 0.2721 0.00386------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99321 0.00788 70 <0.0001经计算得：K=10A=102.9417=874.38MPan=B=0.27211.1.2坐标纸数据图1—3 钢光滑拉伸试验载荷~位移曲线图1—4 钢光滑拉伸试验应力~应变曲线图1—5 钢光滑拉伸试验均匀塑性变形阶段lgS~lge的线性拟合2010-4-6 20:24Linear Regression for Data1_lgs:Y = A + B * XParameter Value Error------------------------------------------------------------A 3.19016 0.05524B 0.6578 0.06625------------------------------------------------------------R SD N P------------------------------------------------------------ 0.95726 0.02645 11 <0.0001经计算得：K=10A=103.19016=1549.39MPan=B=0.65781.2光滑铸铁1.2.1计算机数据图1—6 铸铁光滑拉伸试验应力~应变曲线1.2.2坐标纸数据图1—7 铸铁光滑拉伸试验载荷~位移曲线图1—8 光滑铸铁拉伸试验应力~应变曲线（注：对于光滑铸铁，没有“均匀塑性变形阶段”，所以不能得到K，n值。
金属材料光滑静态拉伸及缺口拉伸实验
金属材料光滑静态拉伸及缺口拉伸实验学号：姓名：一．光滑静态拉伸实验2. 钢光滑拉伸应力-应变曲线（坐标纸）3. 钢光滑拉伸试验均匀塑性变形阶段logs-loge 线性拟合（坐标纸）4. 钢光滑拉伸弹性模量的测定（可求得E =208.68GPa ）-1.1-1.0-0.9-0.82.622.642.662.682.702.72l o g slogeIntercept = 2.9295, Slope = 0.27614X Intercept = -10.608686. 钢光滑拉伸试验均匀塑性变形阶段logs-loge 线性拟合7. 光滑铸铁拉伸应力-应变曲线（坐标纸）应力 (N )应变 (mm)真应力 (N )真应变 (mm)l o g sloge光滑铸铁拉伸试验无均匀塑性变形阶段，故无法拟合出lgS-lge 曲线。
9. 结果讨论与分析（1）分析比较钢和铸铁σ~ɛ曲线和S~e 曲线的区别及屈强比σs / σb 、K 、 n 的大小，并根据所学知识进行解释。
答：从钢的σ~ε曲线和S~e 曲线中我们可以看出，钢的变形过程可以分为四个阶段，分别为弹性阶段、不均匀屈服塑性变形、均匀塑性变形、不均匀集中塑性变形。
在弹性变形阶段，两曲线基本重合，真实屈服应力和工程屈服应力在数值上比较接近。
这是因为试样的伸长率和截面收缩率都很小，而在塑性变形阶段，真实应力要大于工程应力，因为塑性变形阶段出现颈缩现象，此时工程应力σ=P/A0最小截面积仍按原始截面积计算，导致工程应力小于真实应力，从而表现为σ~ε曲线下降，S~e 曲线上升。
铸铁两种曲线应该是基本重合的，因为铸铁是脆性材料，只有微小的弹性变形，不发生明显的塑性变形。
铸铁屈强比σs / σb=0.981 （其中σs 用σ0.2=145.85代替）而钢的屈强比σs / σb=0.681 由此可见，铸铁的屈强比小，更容易发生脆性断裂。
钢的K=794MPa ，n=0.2理论上铸铁光滑试样在进行拉伸实验时无均匀的塑性变形阶段，故不能得到K,n 的值。
金属的拉伸实验(实验报告)
金属的拉伸实验一一、实验目的1、测定低碳钢的屈服强度二S、抗拉强度匚b、断后延伸率「•和断面收缩率'■2、观察低碳钢在拉伸过程中的各种现象，并绘制拉伸图（ F —「丄曲线）3、分析低碳钢的力学性能特点与试样破坏特征二、实验设备及测量仪器1、万能材料试验机2、游标卡尺、直尺三、试样的制备试样可制成圆形截面或矩形截面，采用圆形截面试件，试件中段用于测量拉伸变形，其长度I。
称为“标矩”。
两端较粗部分为夹持部分，安装于试验机夹头中，以便夹紧试件。
试验表明，试件的尺寸和形状对材料的塑性性质影响很大，为了能正确地比较材料力学性能，国家对试件的尺寸和形状都作了标准化规定。
直径d0= 20mm ,标矩I。
=2O0nm（k 1 0或I0 =100mm（l0 =5d0）的圆形截面试件叫做“标准试件”，如因原料尺寸限制或其他原因不能采用标准试件时，可以用“比例试件”。
四、实验原理在拉伸试验时，禾U用试验机的自动绘图器可绘出低碳钢的拉伸曲线，见图2-11所示的F—△L曲线。
图中最初阶段呈曲线，是由于试样头部在夹具内有滑动及试验机存在间隙等原因造成的。
分析时应将图中的直线段延长与横坐标相交于O点，作为其坐标原点。
拉伸曲线形象的描绘出材料的变形特征及各阶段受力和变形间的关系，可由该图形的状态来判断材料弹性与塑性好坏、断裂时的韧性与脆性程度以及不同变形下的承载能力。
但同一种材料的拉伸曲线会因试样尺寸不同而各异。
为了使同一种材料不同尺寸试样的拉伸过程及其特性点便于比较，以消除试样几何尺寸的影响，可将拉伸曲线图的纵坐标（力F）除以试样原始横截面面积并将横坐标（伸长△ L）除以试样的原始标距I。
得到的曲线便与试样尺寸无关，此曲线称为应力一应变曲线或R —；曲线，如图2 —12所示。
从曲线上可以看出，它与拉伸图曲线相似，也同样表征了材料力学性能。
爲一上屈服力：①一下屈服力'厂最尢力；叫一断裂后塑性伸恰业一彈性佃长團2—11低碳钢拉伸曲线拉伸试验过程分为四个阶段，如图2—11和图2-12所示。
45号钢不同硬度下的屈服强度
45号钢不同硬度下的屈服强度引言45号钢是一种常用于制造机械零件和工具的碳素结构钢。
在实际应用中，钢材的硬度对其性能有着重要影响。
本文将探讨45号钢在不同硬度下的屈服强度，并分析其原因。
硬度测试方法硬度是材料抵抗外部力量形变的能力，通常用来评估材料的耐磨性和强度。
对于45号钢，常用的硬度测试方法包括洛氏硬度测试、布氏硬度测试和维氏硬度测试等。
实验设计为了研究45号钢在不同硬度下的屈服强度，我们选取了一批相同规格的45号钢样品，并按照不同处理工艺进行处理，以获得不同硬度值。
然后，对每个样品进行拉伸试验，测量其屈服强度。
实验步骤1.准备一批相同规格的45号钢样品。
2.使用合适的方法对样品进行处理，以获得不同硬度值。
3.对每个样品进行拉伸试验，测量其屈服强度。
4.记录实验数据并进行统计分析。
实验结果与讨论根据我们的实验结果，我们得到了45号钢在不同硬度下的屈服强度数据。
下表列出了部分实验结果：硬度（HRC）屈服强度（MPa）30 50040 60050 70060 800从上表可以看出，随着45号钢的硬度增加，其屈服强度也逐渐增加。
这是因为随着钢材硬度的增加，其晶格结构更加紧密，原子之间的结合力增强，从而提高了材料的抵抗变形和断裂的能力。
此外，我们还观察到了一个有趣的现象：在一定范围内，随着45号钢硬度的增加，其屈服强度呈现出一个递增的趋势；但当硬度超过一定阈值后，屈服强度开始趋于稳定。
这是因为当钢材过于硬化时，在拉伸试验中会出现脆性断裂现象，使得材料整体性能下降。
结论通过对45号钢不同硬度下的屈服强度进行实验研究，我们得出了以下结论： 1.45号钢的屈服强度随着硬度的增加而增加，因为硬度提高使得钢材晶格结构更加紧密，从而提高了材料的抵抗变形和断裂的能力。
2. 在一定范围内，随着45号钢硬度的增加，其屈服强度递增；但当硬度超过一定阈值后，屈服强度开始趋于稳定。
3. 过于硬化会导致脆性断裂现象，使得材料整体性能下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45号钢金属材料拉伸试验数据
1. 引言
拉伸试验是一种常见的材料力学测试方法，用于评估材料的力学性能和变形行为。
本文将介绍45号钢金属材料的拉伸试验数据及其分析。
2. 实验方法
2.1 材料准备
45号钢是一种常见的碳素结构钢，含有适量的碳、硅、锰和其他元素。
实验前，
我们首先从市场上购买了45号钢的样品，并进行了必要的预处理，如切割和研磨，以确保样品的表面光滑和尺寸一致。
2.2 实验设备
本次实验使用了一台电子拉伸试验机，该试验机能够施加均匀的拉力，并测量样品的拉伸力和变形。
同时，我们还使用了一台计算机来记录和分析实验数据。
2.3 实验步骤
1.将45号钢样品安装到拉伸试验机上，确保样品在试验过程中不会发生松动
或滑动。
2.开始施加拉力，逐渐增加拉力的大小，直到样品发生断裂。
在该过程中，我
们记录了拉伸试验机施加的拉力和样品的变形。
3.实验结束后，我们分别测量了断裂前和断裂后的样品尺寸，并记录下来。
3. 实验结果
3.1 拉伸试验数据
在本次实验中，我们记录了45号钢样品在拉伸试验过程中的拉力和变形数据。
以
下是部分数据示例：
施加拉力（N）变形（mm）
0 0
100 0.05
200 0.12
300 0.21
400 0.35
……
3.2 拉伸曲线
根据实验数据，我们可以绘制出45号钢样品的拉伸曲线。
拉伸曲线反映了材料在
拉伸过程中的力学性能和变形行为。
从上图中可以看出，45号钢样品的拉伸曲线呈现出典型的拉伸曲线形状。
在拉力
逐渐增加的过程中，样品的变形也随之增加。
当拉力达到一定值时，样品开始发生塑性变形，即拉伸曲线出现明显的线性段。
最终，样品发生断裂，拉伸曲线急剧下降。
3.3 材料性能参数
根据拉伸曲线，我们可以计算出一些重要的材料性能参数，如屈服强度、抗拉强度和伸长率等。
•屈服强度：材料开始发生塑性变形的拉力值。
在拉伸曲线的线性段上，取一点与起始点连线与曲线的交点，该点对应的拉力即为屈服强度。
•抗拉强度：材料在拉伸过程中达到的最大拉力值。
•伸长率：材料断裂前的变形量与初始样品长度的比值，乘以100%得到的百分比。
4. 结论
本次实验我们对45号钢金属材料进行了拉伸试验，并记录了相应的拉伸试验数据。
通过分析实验数据，我们得出以下结论：
1.45号钢样品在拉伸过程中呈现出典型的拉伸曲线形状，包括线性段、塑性
变形和断裂。
2.根据拉伸曲线，我们计算得到45号钢的屈服强度、抗拉强度和伸长率等重
要的材料性能参数。
通过对材料性能参数的分析，我们可以评估45号钢的力学性能和变形行为，为材
料的应用提供重要的参考依据。
参考文献
[1] Callister, W.D., & Rethwisch, D.G. (2014). Materials Science and Engineering: An Introduction (9th ed.). Wiley.。
