胸部X线影像解剖课件

胸部正位片及肺X线解剖（图文）

1．肺野

在X线胸片上充满气体的两肺表现为均匀一致较透明的区域称为肺野。为便于指明病变的部位，常将两侧肺野分别在左右第2、4肋骨前端下缘划连线，将肺部分为上、中、下三野；再分别沿侧胸壁的弧线纵分，将两肺分为三等分：即内、中、外三带。此外，第1肋圈以内的部分称肺尖区，锁骨以下至第2肋圈外缘以内的部分称锁骨下区。两侧肺野内自肺门向外呈放射分布的树枝状影，称为肺纹理。肺纹理主要是肺动脉、肺静脉、支气管、淋巴管及少量间质组成。在正位胸片上，肺纹理自肺门向外延伸，且逐渐变细，至肺野外带几乎不能辨认。两侧肺野透明度基本相同，其透明度与肺内所含气体量成正比（图2）。 2．肺门

在X线正位胸片上，两中肺野內带第2～4前肋间长条状的密影称为肺门。肺门影由肺动脉、肺静脉、支气管及淋巴组织等构成，其中以肺动脉为主要成分。左肺门略高。两侧肺门可分上、下两部，上、下两部相交所形成的夹角，称肺门角，右侧显示较清楚。在侧位胸片上，两侧肺门大部分重叠，表现为一尾巴拖长的“逗号”影，其拖长的尾巴为两下肺的动脉干构成（图2）。

A.正位 B.左侧位

图2 正常胸部正侧位X线像

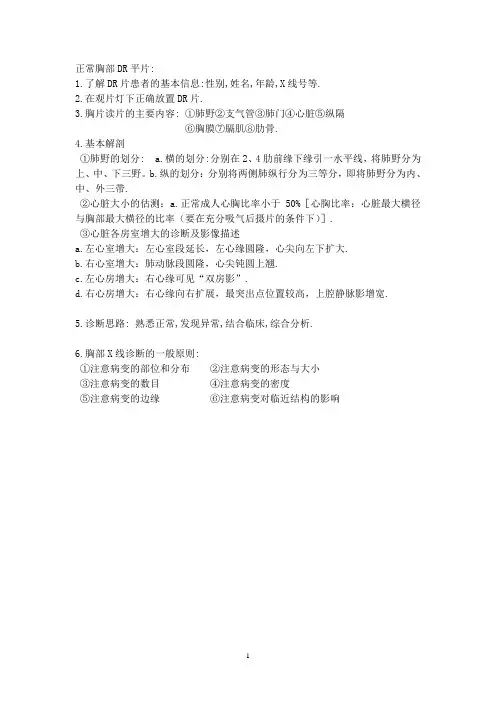

正常胸部DR平片.doc2011.2.23.

1 正常胸部DR平片:

1.了解DR片患者的基本信息:性别,姓名,年龄,X线号等.

2.在观片灯下正确放置DR片.

3.胸片读片的主要内容: ①肺野②支气管③肺门④心脏⑤纵隔

⑥胸膜⑦膈肌⑧肋骨.

4.基本解剖

①肺野的划分: a.横的划分:分别在2、4肋前缘下缘引一水平线，将肺野分为上、中、下三野。b.纵的划分：分别将两侧肺纵行分为三等分，即将肺野分为内、中、外三带.

②心脏大小的估测：a.正常成人心胸比率小于50%［心胸比率：心脏最大横径与胸部最大横径的比率（要在充分吸气后摄片的条件下）］.

③心脏各房室增大的诊断及影像描述

a.左心室增大：左心室段延长，左心缘圆隆，心尖向左下扩大.

b.右心室增大：肺动脉段圆隆，心尖钝圆上翘.

c.左心房增大：右心缘可见“双房影”.

d.右心房增大：右心缘向右扩展，最突出点位置较高，上腔静脉影增宽.

5.诊断思路: 熟悉正常,发现异常,结合临床,综合分析.

6.胸部X线诊断的一般原则:

①注意病变的部位和分布 ②注意病变的形态与大小

③注意病变的数目 ④注意病变的密度

⑤注意病变的边缘 ⑥注意病变对临近结构的影响

2 左孟氏骨折(Monttggia fracture)

1.X线表现:尺骨上1/3骨折合并桡骨小头脱位.

2.X线诊断:左孟氏骨折

3.诊断要点: 该骨折类型系复合性损伤,伴有骨折及脱位的临床表现,骨折部位为尺骨上1/3,脱位部位为桡骨小头,因而脱位常常被忽略,导致治疗的失败.

4.临床诊断思路: ①根据临床表现及阳性体征开具X线照片申请单,申请单最好包括详细病史阳性体征,检查部位并提出需要放射科解决的问题.

②体格检查与X线诊断要一致,若不同需进一步检查及复查.

3

头部CT读片

1.病史: 男,82岁,主诉:突发神志不清2天,伴口角歪斜.

2.CT表现: ①右侧外囊见“肾形”高密度影,大小约37mmX17mmX40mm,CT值约64HU,周围可见低密度水肿带环绕.

影像解剖影像图谱珍藏版

..

... . .

影像解剖珍藏版

..

... . .

..

... . .

..

... . .

..

... . .

..

... . .

..

... . .

..

... . .

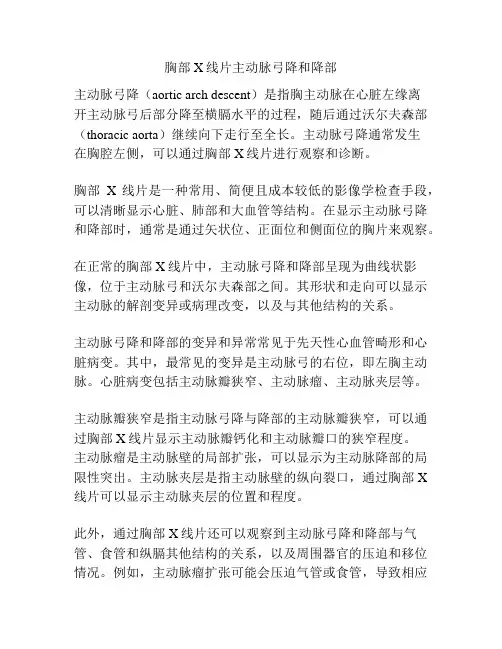

胸部X线片主动脉弓降和降部

主动脉弓降（aortic arch descent）是指胸主动脉在心脏左缘离开主动脉弓后部分降至横膈水平的过程，随后通过沃尔夫森部（thoracic aorta）继续向下走行至全长。主动脉弓降通常发生在胸腔左侧，可以通过胸部X线片进行观察和诊断。

胸部X线片是一种常用、简便且成本较低的影像学检查手段，可以清晰显示心脏、肺部和大血管等结构。在显示主动脉弓降和降部时，通常是通过矢状位、正面位和侧面位的胸片来观察。

在正常的胸部X线片中，主动脉弓降和降部呈现为曲线状影像，位于主动脉弓和沃尔夫森部之间。其形状和走向可以显示主动脉的解剖变异或病理改变，以及与其他结构的关系。

主动脉弓降和降部的变异和异常常见于先天性心血管畸形和心脏病变。其中，最常见的变异是主动脉弓的右位，即左胸主动脉。心脏病变包括主动脉瓣狭窄、主动脉瘤、主动脉夹层等。

主动脉瓣狭窄是指主动脉弓降与降部的主动脉瓣狭窄，可以通过胸部X线片显示主动脉瓣钙化和主动脉瓣口的狭窄程度。主动脉瘤是主动脉壁的局部扩张，可以显示为主动脉降部的局限性突出。主动脉夹层是指主动脉壁的纵向裂口，通过胸部X线片可以显示主动脉夹层的位置和程度。

此外，通过胸部X线片还可以观察到主动脉弓降和降部与气管、食管和纵膈其他结构的关系，以及周围器官的压迫和移位情况。例如，主动脉瘤扩张可能会压迫气管或食管，导致相应器官的压迫症状。

在进行胸部X线片检查时，医生可以从不同角度观察主动脉弓降和降部，以获取更多的信息。此外，结合病史和其他检查结果，可以更准确地诊断和评估患者的病情。

总之，胸部X线片是一种常用的影像学检查手段，可以显示主动脉弓降和降部的形态和位置，对于诊断和评估主动脉病变具有重要价值。通过胸部X线片的观察，医生可以判断主动脉瓣狭窄、主动脉瘤和主动脉夹层等病变的存在和程度，以便进一步制定治疗方案。主动脉弓降和降部是人体循环系统中非常重要的部位，承载着将血液从主动脉供给全身各个器官和组织的任务。因此，主动脉弓降和降部的异常变异和病变会对血液循环和心血管系统功能产生直接影响，需要及时诊断和治疗。

放射科常见解剖结构与影像特点

放射科是医学影像学的重要分支，通过利用各种医学影像学技术，如X线、CT、MRI等，来观察人体内部的解剖结构和疾病变化。放射科医生通过分析影像特点，可以做出准确的诊断和治疗方案。本文将重点介绍放射科中常见的解剖结构和相应的影像特点。

一、头部解剖结构与影像特点

头部是人体的重要部位，包含许多复杂的解剖结构，如颅骨、脑组织、眼球等。在头部CT扫描中，颅骨呈现出明显的白色，而脑组织则呈现出不同的灰度。根据密度的不同，可以清晰地看到大脑的各个区域和脑室系统，有助于发现肿瘤、出血等病变。

二、胸部解剖结构与影像特点

胸部是呼吸系统的重要组成部分，包括肺、心脏、支气管等结构。在胸部X光片上，我们可以清晰地看到肺的形态和纹理，有助于发现肺内的结节、炎症等病变。而胸部CT扫描则可以提供更为详细的信息，如肺实质、支气管、胸腔等结构的解剖和病变。

三、腹部解剖结构与影像特点

腹部是人体内脏器官聚集的地方，包括肝脏、胃、肠道等。在腹部CT扫描中，不同的器官呈现出不同的密度和形态，有助于发现肿瘤、囊肿等病变。此外，放射科医生还可以通过注射造影剂来加强血管和肿瘤的显示，提高诊断的准确性。四、骨骼解剖结构与影像特点

骨骼是人体支撑和保护的基础，包括骨头、关节等。在X光片上，骨骼呈现出白色，而软组织呈现出深灰色。通过骨骼X光片的观察，我们可以发现骨折、骨髓炎等病变。此外，CT和MRI等影像学技术还可以提供更为详细的骨骼解剖和病变信息，有助于评估骨折的类型、关节炎的程度等。

五、泌尿系统解剖结构与影像特点

泌尿系统包括肾脏、膀胱等器官，负责排除体内废物和调节体液平衡。在腹部CT扫描中，我们可以清晰地观察到肾脏的形态和实质，有助于发现肾结石、肿瘤等病变。此外，放射科医生还可以进行静脉尿路造影，通过注射造影剂来观察尿路系统的解剖和排泄功能。

综上所述，放射科通过使用各种医学影像学技术，可以对人体的解剖结构和疾病变化进行准确观察和诊断。不同部位的解剖结构具有不同的影像特点，如头部的颅骨和脑组织、胸部的肺和心脏、腹部的内脏器官、骨骼系统以及泌尿系统等。通过掌握这些常见解剖结构的影像特点，放射科医生能够提高诊断的准确性，为患者的治疗提供更加科学和有效的指导。

胸廓出口综合征(TOS)解剖、临床及影像学表现

胸廓出口综合征（TOS）解剖、临床及影像学表现

胸廓出口起于颈椎和纵隔上界至胸小肌外侧，臂丛神经、锁骨下动、静脉横贯其中，因此，当胸廓出口受压时，可引起上肢的一系列症状。患者因胸廓出口内神经、血管受压而出现症状被称为胸廓出口综合征（TOS）。根据受压结构的不同，可分为3种，即神经性TOS（臂丛神经受压），静脉性（锁骨下静脉受压），和动脉性TOS（锁骨下动脉受压）。

由于缺乏客观的报告规范和不一致的报告标准，TOS的发病率和患病率都知之甚少。然而，TOS是一个重要的临床事件，因为它通常会影响年轻人，如果没有正确诊断和未经处理，可能会致残和丧失劳动力而对劳动群体有非常显著的影响。截至2008年，在美国进行的大约有2000-2500例患者由于TOS而行第一肋骨切除术，大部分在转诊中心由血管外科或胸外科医师进行。

虽然TOS的诊断通常依赖于仔细的病史询问和体格检查，影像学在识别潜在的病因及支持诊断上可以发挥重要作用。影像学也可以排除其他情况或对患者症状提供替代解释。本文的目的是探索影像学在TOS患者中的应用。我们不仅关注TOS影像学的诊断作用，而且关注对胸廓出口减压手术术后的评估，复习需要及时认识的重要并发症。我们的经验来自于从转诊中心大组TOS病人。

教学要点

1. 胸廓出口综合征根据受压结构的不同，可分为3种，即神经性TOS，静脉性，和动脉性TOS。通过压迫穿过胸廓出口神经血管束组成而产生的症状是可变的，并且部分患者可能具有一个或多个这些结构受压。

2. 虽然诊断的主要基础是病人所呈现病史和体格检查，影像学研究有助于确定诊断或者侵及部位和范围，异常解剖，评估导致患者症状的其他潜在原因，并且将病人的情况适当地分类为神经性TOS，动脉性TOS，或静脉TOS .

3. 需要认识到血管性TOS的诊断，不是单纯的通过辨别血管管径的位置变化来的。通过横段面成像有症状和无症状的患者均可以在胸廓出口有动脉和/或静脉的压迫。静脉压迫更为常见，但是，它可发生在的50％以上无症状患者中。

对胸部x线影像技术问题的认识

【关键词】 x线影像技术；胸部；问题

doi：10.3969/j.issn.1004-7484(x).2012.06.573 文章编号：1004-7484（2012）-06-1690-02

两肺含有空气，因而可与周围组织及器官形成鲜明的自然对比，胸部x线平片为诊断提供了极为有利的条件。由于胸部x线影像是胸腔内、外各种组织和器官重叠的复合影像，同时常常存在解剖变异等因素，因此掌握正常x线解剖是识别和分析胸部病变的基础。1 常用摄影技术的应用

1.1 胸部点片摄影因是在透视下确定位置，应用点片摄影装置进行摄影，又称瞄准摄影，主要用于观察局部病变之形态，位置的结构以及与其它脏器之关系。

1.2 胸部过度曝光摄影是超过正常曝光条件使用高电压及大电流的摄影方法，用于胸部病变浓密，胸膜高度增厚，观察纵膈病变，胸部手术后之摄影及支气管造影、瘘管造影等。

1.3 胸部滤线器摄影用于诊断较厚部位之病变，纵膈病变，肺内浓厚病变和胸部术后摄影支气管造影等。

1.4 双肺不同密度摄影包括滤线板法、黑纸遮盖法和双侧分别曝光法，用于一侧胸膜炎，一侧脓胸，一侧肺不张，一侧肺部浓厚病变所致两侧胸腔密度差别较大时。

1.5 胸部后前位摄影用于观察少量胸腔积液，观察空腔空洞内

液平面，了解空腔及洞壁之范围以及观察少量气胸。2 分析胸部体层摄影片时应注意的技术问题

分析胸部体层照片与分析平片不同。球管摆角的大小、取层的厚度、球管移动的方向、曝光时间的长短等条件对x线影像均产生影响。

2.1 体层的厚度与球管摆角的大小有关，摆角愈大，层的厚度愈小；摆角愈小，层的厚度愈大。因此，如在摆角较大的情况下取层间隔过厚，则中间可有部分组织部成像；如果摆角较小而取层间隔过薄，则所断的两个断面所见相似。

骨科X线解剖(四肢、关节)

图1 肘关节正侧位X线

肘关节的X线解剖肘关节常规X线片包括伸肘前后位及屈肘90°的侧位（图1）。正位像肱桡关节间隙清晰，呈下凹的浅弧形；肱尺关节间隙有尺骨滑车切迹重叠而变暗，呈上凹的弧形，故而正位片上肘关节间隙呈波浪状。屈肘侧位片，肱尺关节间隙清晰，呈半环形，前为冠突，后为鹰嘴。肱桡关节掌侧清晰，背侧部分和尺骨冠突相重叠。此时通过桡骨纵轴线的延长线也穿过肱骨小头中心。

伸肘正位片上，肱骨、尺骨长轴线形成向外165°～170°的夹角，此为生理性前臂外翻角，男性一般大于女性。若小于l65°叫肘外翻，大于190°叫肘内翻，如果是180°则叫直肘（图1－1），均属异常表现。肱骨长轴与尺骨长轴在内下方的夹角谓之提携角，正常范围5°～20°之间，女大于男。

图1-1 肘部畸形示意图肘关节及前臂骨X线解剖(图文)

时间：2009-05-04 15:07:00 来源：影像园作者：admin 前臂骨的X线解剖常规摄前后位、侧位片。前后位片上（图2），两骨并行，尺骨在内侧，桡骨在外侧。桡骨上端的桡骨头呈圆盘状，桡骨颈下方的内侧缘显示三角致密影为桡骨粗隆影。尺骨上端大而不规则，主要参与构成肘关节。尺骨下端变细，尺骨头内后侧有尺骨茎突影。前臂侧位片，尺、桡骨上、下两端都显示部分重叠，但骨干分开，桡骨干后缘和尺骨前缘之间显示长梭形空白区，为透亮的骨间膜。

图2 前臂骨正侧位X线像

上一篇：肱骨X线解剖(图文)

肩关节X线解剖(图文)

时间：2009-05-04 14:58:23 来源：影像园作者：admin

图1 肩关节正位X线像

（1）锁骨的X线解剖在后前位X线片上（图1），长管状的锁骨，重叠在肺尖部，把胸骨和肩胛骨联接（2）肩胛骨的X线解剖在后前位X线片上（图1），肩胛骨呈倒置的三角形，覆盖于第2到第7肋区，透肋骨和肺野，可见其内侧缘垂直下行。肩胛骨下角圆钝致密，外侧缘由下角向外上方延伸，呈宽厚致密影。关节后缘呈浅弧形致密线，连成长椭圆形关节面。肩胛骨位置改变时，关节盂影的形状随之变化。肩胛骨上缘只显示部分，呈略微上斜的致密线横行到上角。

胸部正侧位摄影实训报告

一、实训目的

1. 掌握胸部正侧位摄影的操作步骤和技巧。

2. 熟悉胸部X线的解剖结构和摄影要求。

3. 学会根据受检者体型调整摄影参数。

4. 提高胸部影像诊断水平。

二、实训时间

2022年X月X日

三、实训地点

XX医院影像科

四、实训设备

1. DR设备一台

2. X线摄影架一台

3. X线胶片一卷

4. 照相机一台

五、实训对象

20名影像科实习生

六、实训内容

1. 胸部正位摄影

（1）受检者准备：受检者站立于摄影架前，身体正中矢状线与探测器中线重合。

（2）体位摆放：嘱受检者肩部自然下垂，双肘部屈曲，手背置于髋部，肘部前推使两肩部贴靠探测器。头部摆正，下颌略微上抬，前胸部尽量贴紧探测器。

（3）中心线定位：水平方向通过第6胸椎，垂直射入探测器。

（4）摄影参数：管电压75-85kV，管电流量5-8mAs，大焦点摄影，使用滤线栅。

（5）呼吸屏气：嘱患者深吸气后屏气曝光。 2. 胸部侧位摄影

（1）受检者准备：受检者侧身站立于探测器前，双上肢上举抱头并收紧，一侧身体紧贴立式探测器。

（2）体位摆放：胸部冠状面与探测器垂直，避免胸部旋转。下颌略微上抬，离开受检者前胸部。

（3）中心线定位：水平方向，经腋中线第6胸椎平面垂直射入探测器。

（4）摄影参数：管电压95-105kV，管电流量6-10mAs，大焦点摄影，使用滤线栅。

（5）呼吸屏气：嘱患者深吸气后屏气曝光。

七、实训过程

1. 实习生分组：将20名实习生分成两组，每组10人。

2. 指导教师讲解：由影像科资深医师讲解胸部正侧位摄影的操作步骤、技巧和注意事项。

3. 实习生分组练习：每组实习生在指导教师的指导下，分别进行胸部正位和侧位摄影的练习。

4. 图像分析：实习生将拍摄到的图像进行分析，找出不足之处，由指导教师进行点评和指导。

5. 总结与交流：实习生总结实训过程中的收获和体会，进行交流分享。

八、实训结果

1. 实习生掌握了胸部正侧位摄影的操作步骤和技巧。

医学影像学资料

医学影像学

第一章 X线成像

一、X线的产生与特性

X线的产生：真空管内高速行进的电子流轰击钨靶时产生的。

TX线的特性：1穿透性：X线成像基础；2荧光效应：透视检查基础；

3感光效应：X线射影基础；

4电离效应：放射治疗基础。

X线成像波长为：0.031~0.008nm

二、X线成像的三个基本条件

1 X线的特征荧光及穿透感光

2人体组织密度和厚度的差异

3显像过程

三、X线图象特点

X线是由黑到白不同灰度的一图像组成的，是灰阶图象。

四、X线检查技术

N自然对比：人体组织结构的密度不同，这种组织结构密度上的差别，是产生X线影像对比的基础，称~。N人工对比：对于缺乏自然对比的组织器官，可以认为的引入一定量的在密度上高于或低于它的物质，使之产生对比，称~。

五、N数字减影血管造影DSA：是运用计算机处理数字影像信息，消除骨骼和软组织，使血管清晰的成像技术。

第二章计算机体层成像

CT成像的基本原理：X线——人体层面——探测器——光电转换器——光信号变电信号——模拟/数字转换器——数字——计算机处理——每个体素的X线衰减系数排列出数字矩阵——数字/模拟转换器——像素——图像。（即二维重建断面数字X图像）

CT设备：螺旋CT（SCT）、多层螺旋CT（MSCT）、电子束CT（EBCT）。

CT三个组成部分：扫描部分、计算机系统、图像显示和存储系统。

CT检查分为：平扫、对比增强平扫和造影扫描。

乳腺检查：钼靶X线摄影

数字减影常用的是：时间减影法

冠心诊断金标准：冠脉照影

正常X线不能显示：滋养管、骺板

第四章磁共振成像

N磁共振成像：是一种利用人体内磁旋核现象，在静态强磁场内对人体辐射一定能量特定频率的射频信号，使体内氢原子核产生磁共振吸收，当射频消失后，共振吸收的能量又以弱的无线电信号释放出来，（驰豫现象）用两锥坐标的方法检测每一点的信号强度，以灰阶表示信号强度，显示人体断面的方法。
