备战中考物理《电路类问题的综合》专项训练
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
3．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）A．B．C．D．【答案】C【解析】【分析】【详解】A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．4．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．5．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．6．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U 为12V ，则L 2两端电压是（ ）A ．4.5VB ．5.5VC ．3VD ．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V 1测L 1、L 2两端的电压，V 2测L 2、L 3两端的电压，则 127.5V---U U +＝①，239V---U U +＝②，12312V---U U U =++③；解得U 2＝4.5V ；故选A 。
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C【解析】【分析】【详解】 如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．8．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD【解析】【分析】【详解】 AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。
第二过程：当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，R 1、R 2、R 3串联在电路中，电压表测量R 1的电压，电压表示数是U 1′，如图乙。
已知23:1:3R R =，串联电路中功率比等于电阻比，所以23:1:3P P =，R 2和R 3的功率之和是1.6WP 2 +P 3=1.6W所以P 2 =0.4W ，P 3 =1.2W第三过程：当开关S 1、S 2和 S 3都闭合，滑动变阻器的滑片在最左端时，R 1、R 2、R 3 并联在电路中，电压表测量R 1的电压，电压表示数是电源电压U ， 电流表测量R 1、R 2的总电流，如图丙。
甲图，电压表示数是U 1，R 1的电压是U 1，R 1的功率是P 1；丙图中电压表示数是U ，R 1的电压是U ，R 1的功率是P 1 ′；11:1:25P P '=，对于同一导体22111''111()()25P U U P U U === 所以115U U = 所以115U U = 因为，R 1和滑动变阻器R 0的全部串联在电路中，所以045U U = 因为，R 0 =20Ω，串联电路中电压比等于电阻比，所以15ΩR =甲图，电压表示数是U 1，R 1的电压是U 1，乙图，电压表示数是U 1′，R 1的电压是U 1′，11:9:5U U '=又因为115U U =，所以，119U U '=，所以乙图中 119U U '= 2389U U U ''+= 12318U U U '''=+ R 1、R 2、R 3 串联在电路中，串联电路中电压比等于电阻比，15ΩR =2340ΩR R +=已知23:1:3R R =，所以210R =Ω，330ΩR =又因为20.4W P =，3 1.2W P =，所以()2222U P R '=()220.4W 10ΩU '=解得 22V U '=同理解得36V U '=所以232V 6V 8V U U ''+=+=又因为12318U U U '''=+ 所以11V U '=所以电源电压为1231V 8V 9V U U U U '''=++=+=故AB 错误；C ．甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R 1、R 2的电流119V 1.8A 5ΩU I R === 229V 0.9A 10ΩU I R === 339V 0.3A 30ΩU I R === 电流表测量R 1、R 2 的电流，所以，电流表示数最大为'12 1.8A 0.9A 2.7A I I I =+=+=故C 正确；D ．电路中并联电路电阻最小，电流最大，最大电流为123 1.8A 0.9A 0.3A 3A I I I I =++=++=所以电路最大功率为9V 3A 27W P UI ==⨯=故D 正确。
故选CD 。
9．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；10．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC ．4.5 V ，0 VD ．4.5 V ，4.5 V【答案】ABC【解析】【详解】 由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。

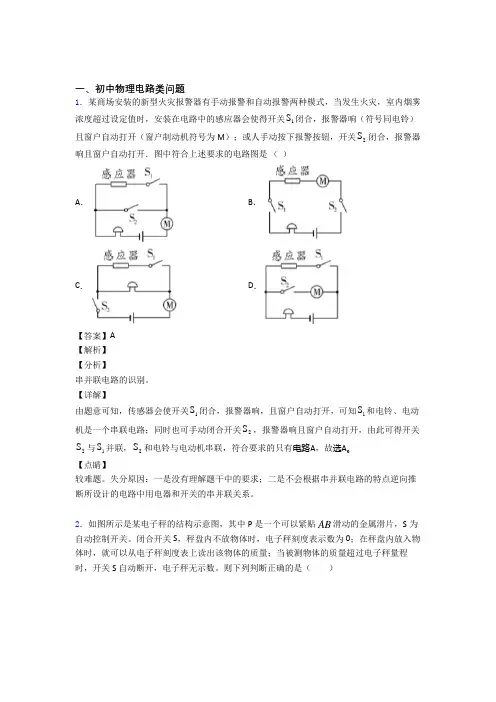

中考物理电路类问题综合练习题及详细答案
电压表量程0 3V，则电阻箱 两端电压最大为3V，此时电路中电流最小为
= = =0.3A
电阻箱 的最大阻值
= = =10
即电阻箱 的阻值范围是5 ，所以不可以将电阻箱的阻值调到4 ，可以将电阻箱的阻值调到10 ，故C错误，D正确。
故选BD。
6．关于如图所示的课堂小实验，下列说法中正确的是（ ）
【解析】
【详解】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
8．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．0.9 V，3.6 VB．0.9 V，0 V
C．4.5 V，0 VD．4.5 V，4.5 V
【答案】ABC
【解析】
【详解】
由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。电路可能会存在以下几种情况：
(1)若电路正常时：
因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：
C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C正确；
D．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D不正确。
中考物理电路类问题综合经典题及答案
一、初中物理电路类问题1．在如图所示电路中，开关S 闭合时，规格相同的灯泡L 1、L 2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）A ．L 1和L 2并联，甲、乙、丙示数分别为0.6V ，1.2A ，0.3AB ．L 1和L 2并联，电源电压为1.2V ，通过L 1、L 2的电流分别为0.3A 、0.6AC ．L 1和L 2串联，甲、乙、丙示数分别为0.3A 、0.6V 、1.2VD ．L 1和L 2串联，电路中的电流为0.6A ，L 1、L 2两端的电压分别为0.3V 、1.2V 【答案】C 【解析】 【分析】 【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB ．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L 1回到电源的负极，一支经灯泡L 2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L 2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L 2支路电流的两倍，由图中数据可知：乙的示数为1.2 A ，丙的示数为0.6 A ，则甲的示数为0.3 V ；乙的示数为0.6 A ，丙的示数为0.3 A ，则甲的示数为1.2 V ，通过L 1、L 2的电流均为0.3 A ，故A 、B 不正确；CD ．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L 2、灯泡L 1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L 2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L 2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V ，乙的示数为0.6 V ，则甲的示数为0.3 A ；丙的示数为0.6 V ，乙的示数为0.3 V ，则甲的示数为1.2 A ，L 1、L 2两端的电压均为0.3 V ，故D 错误，C 正确。
中考物理电路类问题的综合题试题附详细答案

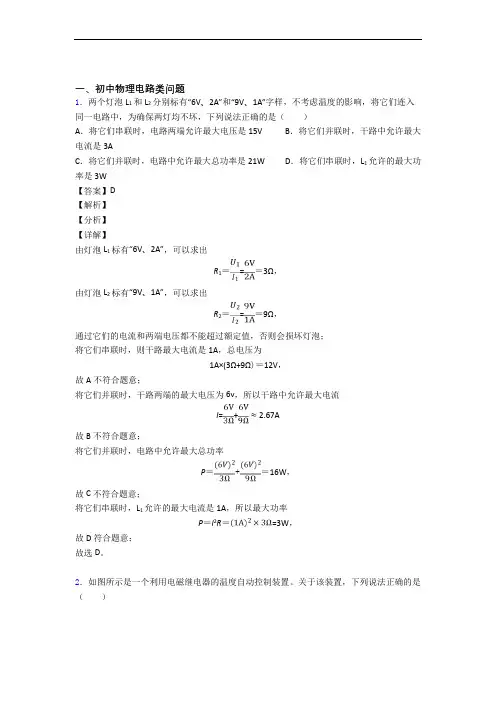

一、初中物理电路类问题1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
2．如图所示是一个利用电磁继电器的温度自动控制装置。
关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮【答案】C【解析】【详解】A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
3．有一种能够节省电能的楼道灯控制开关。
中考物理压轴题专题电路类问题的经典综合题含答案
C．当开关S2断开时,通过L1的电流不变, A2的示数变小
D．当开关S2断开时, A2的示数不变，通过L1的电流变大
【答案】AC
【解析】
【分析】
【详解】
AB．由图可知，闭合开关S1、S2，L1与L2并联，电流表A1与L2在同一支路，所以的电流表A1测L2的电流，电流表A2测量干路电流，故A正确、B错误；
A．灯L短路B．灯L断路
C．电阻R断路D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；
C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；
D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
15．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R的阻值随压力增大而增大,滑片P随身高增高而上滑．下列分析正确的是（ ）
中考物理计算题专题《电学综合题》专项训练(解析版)
«电学综合题》一、计算题1.如图所示，R o 是阻值为80Q 的定值电阻，R 为滑动变阻器，其上标有“ 100Q3A ” 字样，电流表 Ai 的量程为0〜0.6A ,电流表A 2的量程为0〜3A ,灯泡上标有 “ 8V 1.6W ” 字样。
求：(1) 灯泡的额定电流；(2) 闭合开关S ,断开开关 ◎、S 2时，灯泡正常发光，求电源电压的大小； (3)开关S 、0、S 2都闭合时，在不损坏电流表的前提下，求 R 消耗电功率的最小 值和最大值。
如图所示的电路中，电源电压保持不变，灯 L 标有“12V12W ”的字样，R 2=12 Q,当S i 、S 2都闭合时。
电流 表示数为1.2A .这时灯L 正常发光(忽略温度对灯丝电 阻的影响)，求：(1) 电源电压； (2) 电阻R 1的阻值；(3) 若将开关◎、S 2都断开。
此时灯 L 实际消耗的功率是多少?3.图甲为雯雯家新买的电煲锅，它有加热和保温两种功能。
图乙是其简化电路。
当S接a 时，电煲锅加热；当S 接b 时，电煲锅保温。
已知：电源电压为220V. R 1=55 Q, 加热时总功率与保温时总功率的关系为：P 加热=5P 保温.[c 米饭=4 X103J/ ( kg?°C)]求：(1) 若电煲锅内装有1kg 米饭，从12C 加热到100C ，米饭吸收多少热量？2.(2)电阻R2的阻值为多少？(3 )若电煲锅的热效率为80%，加热这些米饭需要多长时间？4. 如图所示，图甲是电阻 R i 和电阻R 2的电流随电压变化图象，将它们按图乙所示接 入电路中，滑动变阻器上标有“ 20Q1A ”字样，电源电压不变。
(1) 当只闭合开关 0,滑片P 位于a 端时，电阻R i 的实际功率为1W ,求电源电 压。
(2) 当把滑片P 移到b 端，同时闭合开关 S i 、S 2时，电阻R i 的实际功率为9.6W , 求电流表的示数。
5.如图所示，电源电压恒定，R i =30 Q,闭合开关S ,断开开关Si ,电流表示数是0.3A .当闭合S 、Si 时，发现电流表 示数变化了 0.2A ，求： (1) 电源电压； (2) R 2的阻值是多少？(3) 当闭合S 、S i 时，电路消耗的总功率。
中考物理电路分析专项训练
中考物理电路分析专项训练（有答案）一、单选题（共19题；共38分）1. ( 2分) 如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或等L只有一个出现故障，则可能是（）A. 电流表A示数为零，灯L短路B. 电流表A示数为零，灯L断路C. 电流表A1示数为零，电阻R短路D. 电流表A1示数为零，电阻R断路2. ( 2分) 在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A. R1短路B. R1断路C. R2短路D. R2断路3. ( 2分) 如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A. 灯L断路B. 灯L短路C. 电阻R断路D. 电阻R短路4. ( 2分) 某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（）A. 灯泡L1短路B. 灯泡L2短路C. de段开路D. be段开路5. ( 2分) 如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A. L1断路B. L2断路C. L1短路D. L2短路6. ( 2分) （2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A. 灯L1开路B. 灯L1短路C. 灯L2开路D. 灯L2短路7. ( 2分) 如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A. 干路部分电线断了B. L1被短路了C. S1被短路了D. L1与灯座接触不良8. ( 2分) （2017•菏泽）如图所示的电路中，当开关S2闭合时，下列说法正确的是（）A. 电流表示数不变，电压表无示数B. 电流表示数增大，电压表有示数C. 电流表示数减小，电压表有示数D. 电流表示数增大，电压表无示数9. ( 2分) （2017•营口）如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U110. ( 2分) 如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则（）A. 灯泡变亮，电流表示数不变B. 灯泡变暗，电流表示数不变C. 灯泡亮度不变，电流表示数增大D. 灯泡亮度不变，电流表示数减小11. ( 2分) 如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）A. 甲表示数变大，乙表示数变大B. 甲表示数变小，乙表示数变小C. 甲表示数变小，乙表示数不变D. 甲表示数变大，乙表示数不变12. ( 2分) （2017•泰安）如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A. A的示数变小，V1的示数变大，V2的示数变小B. A的示数变大，V1的示数变小，V2的示数变大C. A的示数变小，V1的示数不变，V2的示数变大D. A的示数变大，V1的示数不变，V2的示数变小13. ( 2分) （2017•贺州）如图所示，电源的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（）A. 电压表示数变大B. 电压表示数变小C. 电流表示数变大D. 电流表示数变小14. ( 2分) （2017•乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后（）A. 滑动变阻器R x连入电路的阻值随油量的增加而增大B. 电流表的读数随油量的增加而减小C. 电压表的读数随油量的增加而增大D. 电压表改装成油量表刻度均匀15. ( 2分) （2017•邵阳）小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是（）A. 开始输液时，电流表示数最大B. 输完药液时，电压表示数最小C. 输完药液时，电铃响的原因是其两端电压最大D. 开始输液时，电铃不响的原因是电铃没有电流通过16. ( 2分) 如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB 滑动的金属滑片，S为自动控制开关。
题型09电路故障题(原卷版+解析)-备战2022年中考物理二轮复习题型专练
题型09 电路故障题【专题解读】电路故障题是江苏中考试题中常考题，出现频率较高。
电路故障题是电学的一个难点问题，以选择、填空题型为主。
电路故障有短路和断路，短路有电源短路和用电器短路两种。
短路的效果：电流表有示数，但是被短路两点之间的电压表无示数；断路的效果：电流表无示数，与这段电路并联的电压表有示数。
分析电路故障时，一定要根据电路中出现的各种反常现象，如电灯不亮、电流表无读数、电压表无示数或电压表示数接近电源电压等，分析出现这些反常现象的各种可能的原因。
然后再根据题中给出的其它现象，或测试结果进行综合分析，确定故障。
各种电路故障可能的原因：1.电灯发光，表明电路为通路；电灯不发光，电灯两接线柱到电源两极某处断路或灯泡被短路。
2.①电流表有示数而电压表无示数，表明主电路通路，故障可能是电压表断路或与电压表并联的用电器短路；②电流表无示数而电压表有示数，表明电路中有电流通过电压表，故障可能是电流表短路或电压表并联的用电器断路；③电流表电压表均无示数，表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路（即电压表之外的电路断路）。
类型一断路故障考查形式一串联电路1. 小明同学按下图连接好电路，闭合开关后发现，甲、乙两灯泡均不亮。
然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮。
于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的（）A. 甲灯泡断路B. 乙灯泡断路C. 甲、乙灯泡都断路D. 电源坏了2. 如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。
如果电路中只有一处故障，则故障是（）A. 变阻器断路B. 小灯泡短路C. 电流表短路D. 小灯泡断路3. 如图所示的电路，电源电压为6V，闭合开关S，灯泡L1、L2均不发光，电流表、电压表示数均为0。
现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为6V。
2020-2021中考物理压轴题专题复习——电路类问题的综合附答案解析
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。
因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。
综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
备战中考物理电路类问题的综合题试题附答案
一、初中物理电路类问题1．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（ ）A ．B ．C ．D ．【答案】A 【解析】 【分析】 【详解】A ．从图中可以看到，三个开关处于闭合状态，符合在行驶过程中的情况，电动机正常运转；用任一只手柄刹车时，该手柄上的开关立即断开，此时电路中没有电流，电动机停止工作，选项A 符合题意；B ．从图中可以看到，在行驶过程中，两开关处于闭合状态，电动机正常运转；但是用任一只手柄刹车时，该手柄上的开关立即断开，电动机依然有电流流过，还在工作；B 项不合题意；C ．从图中可以看到，在行驶过程中要求两开关处于闭合状态，这时没有电流流过电动机，电动自行车就不能正常运作，这种情况矛盾，C 项不合题意；D ．从图中可以看到，没有电源，无论开关闭合还是断开，电动自行车都行驶不了，D 项不合题意．2．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
