碟式分离机的工作原理
碟式分离机的工作原理
离心分离原理
利用混合液中具有上同密度且互上相溶的液相和固相，在离心力场或重力场中获得上同的沉降速度的原理，达到使液体中固体颗粒沉降的目的。
混合液在重力场或离心力场中，对具有上同密度且互上相溶的液相和固相，分别获得上同的沉降速度，从而分离分层，在重力场中称为重力分离，在离心力场中称为离心分离。
重力分离
混合液体在沉淀池内，密度大的固体颗粒在地球引力的
作用下缓慢地下沉，最终液体会变得清澈，且密度小的液体
在最上层。
重力分离需要很长时间，占用很多面积，特别当
密度差很小、粘度较大时，分离难以实现。
（见右图）
离心分离
混合液在高速旋转的转鼓内，具有上同
密度的多组份在离心力的作用下成圆环状，
密度最大的固体颗粒向外运动积聚在转鼓
的周壁，密度小的液体在最内层，由于转鼓
高速旋转产生的离心力远远大于重力，因此离心分离只需较短的时间即能获得重力沉降的效果。
（见上图）
分离原理
碟式分离机转鼓内有一组碟片，把转鼓空间分成许多薄层
分离空间，从而大大缩短沉降距离，改善和提高分离效果。
极
限颗粒C在分离空间内的运动路线如图所示。
（见右图）任何
碟式分离机的工作原理
处于Ａ、Ｂ之间的极限颗粒若能在此路程段中到达碟片内表面，则可以被分离出来。
人工除渣型分离机
人工除渣型分离机的转鼓是分离机最重要的
部件之一，由转鼓体、转鼓盖、主锁环、分配器、
碟片组、碟片顶盖等组成。
物料通过进料管进入
转鼓内，分离后轻相经轻相向心泵/敞开排出，
重相经重相向心泵/敞开排出，杂质沉积在转鼓
内壁，需定期停机除渣。
（见右原理图）
小阀变量排渣型分离机
小阀变量排渣型排渣型分离机转鼓是分离机
最重要的部件之一，由转鼓体、转鼓盖、主锁环、
分配器、碟片组、碟片顶盖、小阀等组成。
物料通
过进料管进入转鼓内，分离后轻相经轻相向心泵排
出，重相经经重相向心泵排出，杂质沉积在转鼓内
壁通过排渣机构排出。
（见右原理图）
环阀排渣型分离机
自动排渣型分离机转鼓是分离机最重要的部件
之一，由转鼓体、转鼓盖、主锁环、活塞、分配器、
碟片组、碟片顶盖、作用滑块、作用弹簧、弹簧座
等组成。
物料通过进料管进入转鼓内，分离后轻相
经轻相向心泵排出，重相经重相向心泵排出，杂质
沉积在转鼓内壁通过排渣机构排出。
（见右原理图）渣
渣重相轻相重相
轻相
进料。
碟式分离机
碟式分离机碟式分离机是沉降式离心机中的一种，用于分离难分离的物料（例如粘性液体与细小固体颗粒组成的悬浮液或密度相近的液体组成的乳浊液等）。
分离机中的碟式分离机是应用最广的沉降离心机。
碟式分离机主要操作参数为：转鼓转速，清液与重液分界面的位置，加料速度等。
碟式分离机主要结构参数为：转鼓内直径，当量沉降面积，碟片的尺寸与碟片总片数，排渣方式及排渣机构。
碟式分离机主要应用领域1．矿物油行业：船舶主机、陆用柴油机、电站等燃油和润滑油的净化；2．乳制品行业：鲜牛乳的澄清和净化、脱脂；3．植物油行业：棕榈油的净化和澄清，植物油精炼的脱胶、脱皂、脱水和脱蜡等；4．饮料制品行业：啤酒、果汁、饮料等澄清，植物蛋白的提取、废水处理等；生物工程发酵液的澄清；5．淀粉行业：淀粉浆的浓缩和分级；6．制药行业：抗生素类、生化制药类药剂萃取过程中的净化或澄清，中药药剂的澄清等；7．化工行业：化工原料的净化或澄清；8．羊毛脂行业：从洗毛污水中提取和净化羊毛脂；9．胶乳行业：净化和浓缩天然橡胶乳浆；10．其他行业：如实验室、石油、焦化、高岭土、纸浆回收、电解液处理、废水处理、环保等，以及动植物蛋白的提取、动物脂肪的提取及精炼、混合脂肪酸的分离。
船用碟式分离机主要用于清除船舶柴油机等设备燃油和润滑油中的水分和杂质，以减少机械设备的磨损，延长机械设备的寿命。
船用碟式分离机的设计、制造和验收符合GB/T5745-2002船用碟式分离机的标准。
碟式分离机的原理与结构：碟式分离机是立式离心机，转鼓装在立轴上端，通过传动装置由电动机驱动而高速旋转。
转鼓内有一组互相套叠在一起的碟形零件--碟片。
碟片与碟片之间留有很小的间隙。
悬浮液（或乳浊液）由位于转鼓中心的进料管加入转鼓。
当悬浮液（或乳浊液）流过碟片之间的间隙时，固体颗粒（或液滴）在离心机作用下沉降到碟片上形成沉渣（或液层）。
沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位，分离后的液体从出液口排出转鼓。
碟式乳脂分离机设备工艺原理
碟式乳脂分离机设备工艺原理乳脂分离是生产乳制品的重要环节，其中碟式乳脂分离机设备是一款常用的分离设备。
本文将从以下几个方面对碟式乳脂分离机设备的工艺原理进行介绍。
一、碟式乳脂分离机设备的组成碟式乳脂分离机设备主要由三个部分组成：碟式转筒、驱动和控制台。
碟式转筒是碟式乳脂分离机设备的核心部件，它是由多个小碟片叠加而成的。
驱动将小碟片旋转，使液体在碟片之间以径向流动。
控制台上装有电控系统，它可以控制转速和分离的温度，实现生产过程的自动化。
二、碟式乳脂分离机设备的工作原理碟式乳脂分离机设备的工作原理基于离心分离原理。
在设备运行时，将需要分离的物质送入到碟式转筒中。
随着转筒的高速旋转，物质将被分离成两个不同的相：固态物质和液态物质。
这是因为不同相的密度不同，导致受到离心力的作用不同。
在碟式乳脂分离机设备中，液态相分离出来后，它将沿着碟片的外缘自由流动，经过逐渐增大的隙缝区域，将外部达到分离柱。
固态相则被压缩在碟片之间，形成一个“固态相蛋糕”。
三、碟式乳脂分离机设备的优点与其他乳脂分离技术相比，碟式乳脂分离机设备具有以下优点：1.可以应用于多种不同类型的乳制品。
2.分离效果好，可高效分离脂肪和非脂肪成分。
3.自动化程度高，一台设备就能够覆盖多个生产环节。
4.分离效率高，可达到95%以上。
5.设备占地面积小，易于管理和调整。
四、碟式乳脂分离机设备的应用碟式乳脂分离机设备主要应用于酸奶、奶油、黄油、芝士等乳制品的生产中。
在这些生产环节中，碟式乳脂分离机设备能够分离出乳清和脂肪，使得乳制品的品质得到提高。
除此之外，在工业生产领域中，碟式乳脂分离机设备也有广泛的应用，如制药、生物工程、食品、化妆品等领域。
五、总结本文介绍了碟式乳脂分离机设备的组成、工作原理、优点和应用。
碟式乳脂分离机设备以其高效分离、自动化程度高等特点成为乳制品生产和工业生产领域不可或缺的设备。

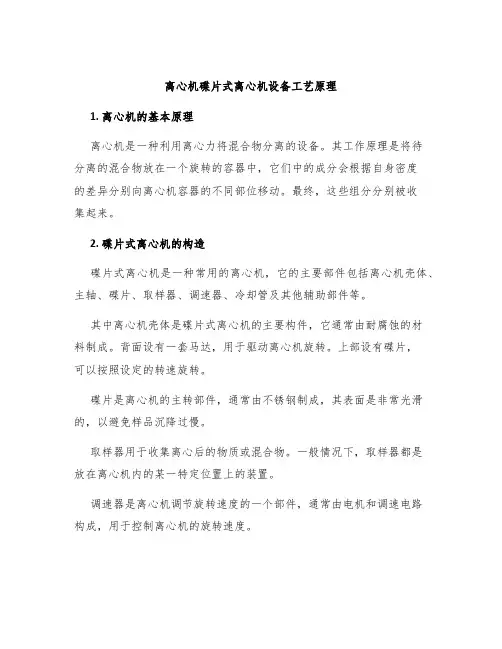

离心机碟片式离心机设备工艺原理
离心机碟片式离心机设备工艺原理1. 离心机的基本原理离心机是一种利用离心力将混合物分离的设备。
其工作原理是将待分离的混合物放在一个旋转的容器中，它们中的成分会根据自身密度的差异分别向离心机容器的不同部位移动。
最终，这些组分分别被收集起来。
2. 碟片式离心机的构造碟片式离心机是一种常用的离心机，它的主要部件包括离心机壳体、主轴、碟片、取样器、调速器、冷却管及其他辅助部件等。
其中离心机壳体是碟片式离心机的主要构件，它通常由耐腐蚀的材料制成。
背面设有一套马达，用于驱动离心机旋转。
上部设有碟片，可以按照设定的转速旋转。
碟片是离心机的主转部件，通常由不锈钢制成，其表面是非常光滑的，以避免样品沉降过慢。
取样器用于收集离心后的物质或混合物。
一般情况下，取样器都是放在离心机内的某一特定位置上的装置。
调速器是离心机调节旋转速度的一个部件，通常由电机和调速电路构成，用于控制离心机的旋转速度。
3. 碟片式离心机的工艺原理碟片式离心机工艺原理是利用离心力对混合物进行分离。
其次，离心机需要在设定的转速下旋转，使得混合物中比较轻的物质向离心机的外部移动，比较重的物质向离心机的中心部分移动。
这个过程就是离心过滤。
碟片式离心机不同于其他常用离心机的一个特点是在不同速度下可获得不同分离效果，这一点非常适用于蛋白分离等工艺过程。
首先，通过逐渐提高离心机的旋转速度来获得自上而下不同组分的纯度梯度。
其次，我们可以在中间或以上的速度区域中选择转速，以达到更清晰或更均匀的分离效果。
4. 碟片式离心机的应用领域碟片式离心机在生物医学、生物化学和药学等领域被广泛应用。
它通常被用于蛋白分离、DNA 碎片宽度测量、细胞培养、各种人类血液组分的分离等。
由于能够提供快速和准确的分离，碟片式离心机成为了一个非常重要的实验室工具。
5. 总结碟片式离心机是一种常用的离心机型号之一，其工艺原理是利用离心力对混合物进行分离。
碟片式离心机广泛应用于各种领域，如生物医学、生物化学和药学等，在分离工作中起到了非常重要的作用。
碟式分离机的原理及特点分析
碟式分离机的原理及特点分析摘要：在化工行业使用的分离机中，由于分离机内部零部件及密封点较多而且结构复杂，在日常生产中经常出现不排渣、不密封或振动超标的故障现象。
文章以某厂设备为例，通过对分离机的运行状况及结构分析，及时采取相应措施，大大降低了分离机的故障率。
对同类设备的使用及维护均具有一定的借鉴意义。
关键词: 离心分离；蝶式分离机；维护前言离心分离是在液相非均匀体系中，利用离心力来达到液液分离、液固分离的方法，统称为离心分离。
当悬浮液在动压头的作用下，经中心管流入高速旋转的碟片之间的间隙时，便产生了惯性离心力，其中密度较大的固体颗粒在离心力作用下向上层碟片的下表面运动，而后在离心力作用下被向外甩出沿碟片下表面向转子外围下滑，而液体则由于密度小，在后续液体的推动下沿着碟片的隙道向转子中心流动然后沿中心轴上升，从套管中排出，达到分离的目的。
碟式分离机的转鼓内有数十个或数百个形状和尺寸相同、锥角60°～120°的锥形碟片，碟片之间的间隙用碟片背面的狭条来控制，一般碟片间的间隙约0.5～2.5 mm。
当具有一定压力和流速的悬浮液进入离心机后，就会从碟片组外缘进入各相邻碟片间的薄层隙道，由于离心机高速旋转，这时悬浮液也被带着高速旋转，具有了离心力。
此时固体和液体因密度不同而获得的离心沉降速度的不同，在碟片之间的间隙内出现了不同的情况。
固体颗粒获得的离心沉降速度大于后续液体的流速，则有向外运动的趋势，就沿碟片下表面离开轴线向外运动，并连续向鼓壁沉降；澄清液获得的离心沉降速度小于后续液体的流速，则在后续液体的推动下被迫反方向向轴心方向流动，移动至转鼓中心的进液管周围，并连续被排出。
这样，固体和液体就在碟片之间的间隙内流动的过程中被分开。
一、碟式分离机的基本结构与功能碟式分离机一般由以下几部分组成：进出口装置，转鼓，配水装置，垂直轴系，水平轴系，测速装置，刹车装置，机架，电机。
转鼓部件是分离机的最主要部分，它包括转鼓体、转鼓盖、碟片组、分配器、密封阀组件等，转鼓体和转鼓盖由主锁环锁紧在一起。
蝶式分离机工作原理
蝶式分离机工作原理
蝶式分离机的工作原理：
1. 流体的动力学：
蝶式分离机的核心原理是利用流体的动力学原理，利用它对不同尺寸及质量的物质产生不同的运动轨迹，从而实现对物质的分离。
2. 离心力：
蝶式分离机利用物质在流体中的离心力产生分离作用，比如流体在蝶式分离机内沿管壁运动时，重物质的离心力开始发挥作用，离心力使得重物质运动轨迹朝内侧向原中心点聚集，而轻物质运动轨迹则朝外部向远离中心点运动，从而实现重轻物质的分离。
3. 转轴：
蝶式分离机内的横轴与等管向轴端处与管外壁之间，产生一股当轴心沿着中轴线旋转时，该股当轴产生了一股径向分散加速度矢量，从而形成一条径向分散运动轨迹，完成物质的运动和分离作用。
4.气流：
蝶式分离机内部有一股气流，当流体在蝶式分离机内倾斜时，流体与气流产生离心力，使得流体内的物质发生偏向向内或外的分离运动，从而达到分离的目的。
5.动能：
蝶式分离机通过外加的动能，调节进料物质的速度及它们的分散，从而形成不同的运动模式，使有效的分离达到最佳的效果。
6.捕集区：
蝶式分离机内的捕集区有助于物料的凝聚，将分离过程中从不同抽取点收集到的物料混合，有效地改善分离效果。
7.控制系统：
蝶式分离机采用智能控制系统，能够自动监测机器运行的状态，并进行诊断和调整，使得蝶式分离机的操作更加方便及精准。
碟式分离机说明书 毕业设计说明
1.1主要应用领域
1．矿物油行业：船舶主机、陆用柴油机、电站等燃油和润滑油的净化；
2．乳制品行业：鲜牛乳的澄清和净化、脱脂；
3．植物油行业：棕榈油的净化和澄清，植物油精炼的脱胶、脱皂、脱水和脱蜡等；
4．饮料制品行业：啤酒、果汁、饮料等澄清，植物蛋白的提取、废水处理等；生物工程发酵液的澄清；
Keywords:Solid-liquid separation;Disc separator;barrate；disc
摘要Ⅰ
ABSTRACTⅡ
第1章 绪论1
1.1主要应用领域1
1.2 离心机分类3
1.3 碟式分离机发展状况54
1.4国外离心分离技术发展趋势6
第2章 碟式分离机分离原理9
2.1 基本原理9
7.2类型、结构最终方案10
第8章 电动机的选择10
8.1 电动机选择的一般步骤10
8.2 电动机型式种类的选择10
8.3 电动防护型式的选择10
8.4 电动机电压和转速的选择10
第9章 常见故障的排除10
结论52
参考文献54
致谢59
第一章 绪论
离心分离一般包括在碟式，管式，室式等各种分离机所进行的过程。本章所述仅研究在碟式分离机所进行的离心过程。
关键词：固液分离；碟式分离机；转鼓；碟片
ABSTRACT
Disc separator is vertical centrifuge, drum mounted on the upper end of the vertical shaft, through a transmission device driven by a motor to rotate at high speed. The drum has a set of mutually overlapping together dished part - disc. A small clearance is left between the disc and the disc. Suspension (or emulsion) by feeding tube join drum in drum center. When the suspension (or emulsion) through the space between the discs, solid particles (or drop) in a centrifuge under deposition to the sediment formation on the disc (or liquid). Sediment along the sliding surface of the disc from the disc diameter and accumulation in the drum where the largest, after the separation of the liquid from the liquid outlet drum. The effect of disc is to shorten the solid particles (or drop) of the settlement area distance, expanding drum, drum due to the installation disc and greatly improves the production capacity of centrifuge. Accumulate in the drum separator drum after stopping solid apart by manual removal, or through the slag discharged from the drum machine under the condition of no stop.
碟式离心机
6．制药行业：抗生素类、生化制药类药剂萃取过程中的净化或澄清，中药药剂的澄清等；
7．化工行业：化工原料的净化或澄清；
8．羊毛脂行业：从洗毛污水中提取和净化羊毛脂；
9．胶乳行业：净化和浓缩天然橡胶乳浆；
10．其他行业：如实验室、石油、焦化、高岭土、纸浆回收、电解液处理、废水处理、环保等，以及动植物蛋白的提取、动物脂肪的提取及精炼、混合脂肪酸的分离。
DRN200型碟式分离机工作机理
图 3—1人工排渣式碟式分离机
如图3—1所示是人工排渣式碟式分离机。转鼓由圆柱形筒体，锥形顶盖及锁环组成。转鼓中间有底部为喇叭形口的中心管料分配器，中心管及喇叭口有纵向筋条，使液体与转鼓有相同的角速度，液料分配器援助部分套有锥形碟片。在碟片束上面有分隔碟片（碟片盖），其颈部有向心泵。
碟式分离机的种类和规格很多，但就其分离过程实质而言，基本可分为离心澄清和离心分离两种过程。
主要应用领域
1．矿物油行业：船舶主机、陆用柴油机、电站等燃油和润滑油的净化；
2．乳制品行业：鲜牛乳的澄清和净化、脱脂；
3．植物油行业：棕榈油的净化和澄清，植物油精炼的脱胶、脱皂、脱水和脱蜡等；
4．饮料制品行业：啤酒、果汁、饮料等澄清，植物蛋白的提取、废水处理等；生物工程发酵液的澄清；
(2—1)
其中 —沉降速度；
A—沉降槽底面积；
图 2—2 增加隔开碟片
（3）引入离心力
悬浮液由中心进料管进入转鼓，从碟片束外缘经碟片间隙向碟片内缘流动。因受离心力作用，固体颗粒在随液体流动的同时沉降到各碟片的内表面，再向碟片外缘滑动，最后沉积到鼓壁上。
图 2—3 引入离心力
液珠分离和移动原理
液珠分离：利用离心力场把不同密度的液珠分层。
船用碟式离心机设备工艺原理
船用碟式离心机设备工艺原理引言船用碟式离心机是一种高效的分离设备，通常应用于海运、能源、化工等领域。
本文将介绍船用碟式离心机设备的工艺原理，包括其结构、工作原理、特点、应用和发展趋势。
结构船用碟式离心机由离心机壳体、转鼓、过滤网、驱动装置、料液进出口、废物排出口等组成。
其中，离心机壳体是承载整个设备的重要部分，通常由不锈钢等材料制成；转鼓是离心机的主要分离部件，通常是由碟片组成并沿轴线旋转的；过滤网则被用于滤除离心分离产物中的杂质颗粒；驱动装置则提供转鼓旋转所需的动力。
工作原理船用碟式离心进行分离的过程，是依据离心力使固体或液体分离的原理来进行的。
料液在进入离心机后，由于转鼓的旋转使得料液受到离心力的作用，固体颗粒和液体分开，从而实现分离的目的。
分离完毕后，固体颗粒被排出离心机，而纯净液体则从出口排出，从而实现分离目的。
特点1.高效分离：船用碟式离心机的分离效率高，分离效果好，不易受物料状态变化的影响。
2.结构紧凑：船用碟式离心机的结构紧凑，空间利用率高，使其在海运及其他场合中得到广泛应用。
3.维护简单：船用碟式离心机的构造简单，维护方式容易，不容易出现故障，维修费用低。
4.应用广泛：船用碟式离心机的应用范围广泛，主要应用于海运、能源、化工等领域，可用于分离悬浮液、溶液、乳液、膏状物等不同物质。
5.可控性高：船用碟式离心机具有良好的可控性，可实现自动化、半自动化工作。
应用船用碟式离心机的应用范围非常广泛，包括但不限于以下几个领域：1.海运工业：可以用于船舶上，用来处理船舶废水和油水分离等问题。
2.能源工业：可以用于对石油、化工品、化纤、化肥等领域进行分离和提纯。
3.生物医学工业：可以用于制药、生物技术和医疗领域，分离生物分子、病毒、细胞、蛋白质等。
4.食品工业：主要应用领域包括饮料生产、奶制品生产、酒类生产等，可以用于分离和干燥食品固体颗粒和液体等。
5.环境监测领域：可以用于检测水体、空气等中的污染物和有害微生物。
碟式分离机工作原理
碟式分离机工作原理
碟式分离机是一种常见的固液分离设备，广泛应用于化工、食品、制药等行业。
它通过旋转的离心力将混合物中的固体颗粒和液体分离开来。
碟式分离机的工作原理主要包括供料、分离和排渣三个关键步骤。
在供料阶段，混合物被均匀地注入碟式分离机的供料口。
随着碟式分离机的高速旋转，离心力的作用使得固体颗粒和液体产生相对运动。
由于固体颗粒的质量较大，在离心力的作用下被向外推向碟壁，形成固体层。
而液体则在固体层的外侧形成液体层。
在分离阶段，固体颗粒和液体被分隔开来。
固体颗粒沿着碟壁运动到碟式分离机的排渣口处，被集中排出。
而液体则通过碟式分离机的液体出口，流出设备。
在这个过程中，通过调整碟式分离机的转速和进料量，可以控制固液分离的效果。
在排渣阶段，固体颗粒被集中排出碟式分离机。
排渣口的设计可以有效地排除固体颗粒，保证液体的纯度。
同时，排渣口的位置也影响着固液分离的效率和效果。
总的来说，碟式分离机利用离心力将混合物中的固体颗粒和液体分离开来，实现固液分离的目的。
通过不同的操作参数和设备结构设计，可以实现对不同物料的高效分离。
碟式分离机在化工、食品、制药等领域的应用越来越广泛，为生产过程提供了重要的技术支持。
碟式离心机工作原理、安装及日常维护
碟式离心机工作原理、安装及日常维护摘要:蝶式离心机是工业生产的重要设备之一，它是利用悬乳液（或乳浊液）各组分密度的不同在离心力场中迅速沉降分层的原理，实现液固（液液）分离的。
由于其在工业生产中的重要作用，碟片离心机固液或液液分离关键在于设备本身高速平稳运行，要保证离心机高速平稳运行，需要对其工作原理、安装方法、相关设备及维护等方面对蝶式分离机进行学习了解，笔者结合多年的实践经验将此相关内容进行总结作为日后相关设备安装及维护的经验借鉴。
关键词：碟式离心机;工作原理;安装;维护碟式离心机是一种利用转鼓带动物料高速旋转生产的离心力来强化分离过程的分离设备。
蝶式离心机由于分离因素高，生产能力大，广泛应用于化工、医药、食品、轻工等行业。
1、蝶式离心机的工作原理蝶式离心机的种类和规格很多，但就其分离过程实质而言，基本上可分为离心澄清和离心分离两种过程。
碟式离心机可快速连续的对固液和液液进分离，是立式离心机的一种，转鼓装在立轴上端，通过传动装置由电动机驱动而高速旋转。
碟片与碟片之间留有很小的间隙。
悬浮液（或乳浊液）由位于转鼓中心的进料管加入转鼓。
当悬浮液（或乳浊液）流过碟片之间的间隙时，固体颗粒（或液滴）在离心机作用下沉降到碟片上形成沉渣（或液层）。
沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位，分离后的液体从出液口排出转鼓。
碟式分离机的转鼓内有1 组（100 或100 以上的）锥形碟片，间距0.4~3mm,锥角70°~100°。
碟片上沿锥面周向有3 个均布的进料孔（孔径6~13mm）和3 条均布的肋，以此形成碟片间隙。
如图1 所示，碟式离心机的工作工程一般如下：进料沿转鼓中心引入（轴向进料），以薄层在碟片间沿径向向内流动，在离心力的作用下，并向下向外流动，最后被甩到转鼓壁上。
密度小的清液向中心流动，以溢流流出。
由于碟片将分离室分成若干层，如此缩短了颗粒所需完成的沉降路程，从而缩短了沉降时间，加速了离心分离的过程，这就是采用碟片的原因。
