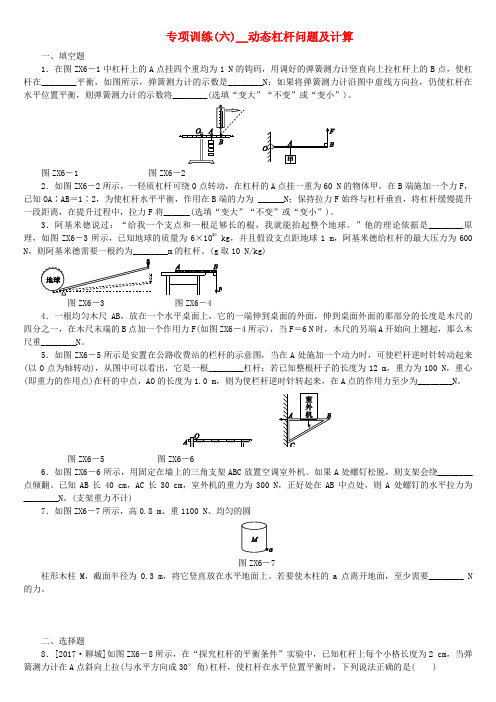

专项训练(六)__动态杠杆问题及计算一、填空题1．在图ZX6－1中杠杆上的A点挂四个重均为1 N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆在________平衡，如图所示，弹簧测力计的示数是________N；如果将弹簧测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则弹簧测力计的示数将________(选填“变大”“不变”或“变小”)。
图ZX6－1 图ZX6－22．如图ZX6－2所示，一轻质杠杆可绕O点转动，在杠杆的A点挂一重为60 N的物体甲，在B端施加一个力F，已知OA∶AB＝1∶2，为使杠杆水平平衡，作用在B端的力为 ______N；保持拉力F始终与杠杆垂直，将杠杆缓慢提升一段距离，在提升过程中，拉力F将______(选填“变大”“不变”或“变小”)。
3．阿基米德说过：“给我一个支点和一根足够长的棍，我就能抬起整个地球。
”他的理论依据是________原理，如图ZX6－3所示，已知地球的质量为6×1024 kg，并且假设支点距地球1 m，阿基米德给杠杆的最大压力为600 N，则阿基米德需要一根约为________m的杠杆。
(g取10 N/kg)图ZX6－3 图ZX6－44．一根均匀木尺AB，放在一个水平桌面上，它的一端伸到桌面的外面，伸到桌面外面的那部分的长度是木尺的四分之一，在木尺末端的B点加一个作用力F(如图ZX6－4所示)，当F＝6 N时，木尺的另端A开始向上翘起，那么木尺重________N。
5．如图ZX6－5所示是安置在公路收费站的栏杆的示意图，当在A处施加一个动力时，可使栏杆逆时针转动起来(以O点为轴转动)，从图中可以看出，它是一根________杠杆；若已知整根杆子的长度为12 m，重力为100 N，重心(即重力的作用点)在杆的中点，AO的长度为1.0 m，则为使栏杆逆时针转起来，在A点的作用力至少为________N。
图ZX6－5 图ZX6－66．如图ZX6－6所示，用固定在墙上的三角支架ABC放置空调室外机。
2018年安徽省中考物理试卷带答案
2018年安徽省中考物理试卷带答案-CAL-FENGHAI.-(YICAI)-Company One12018年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）（2018•安徽）大客机C919是我国首架具有自主知识产权的大型喷气式干线民用客机。
它的巡航速度是920km/h，该速度值的物理意义是。
2．（2分）（2018•安徽）如图所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，硝化棉就燃烧起来。
这是因为活塞压缩空气做功，达到了硝化棉的燃点。
3．（2分）（2018•安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像A′B′。
4．（2分）（2018•安徽）如图所示，当工人师傅用400N的拉力向下拉绳时，可使重680N的重物匀速上升，此过程中滑轮组的机械效率为。
5．（4分）（2018•安徽）图中R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，则R1和R2并联后的总电阻为Ω；通电30s，电阻R1消耗的电能为J。
6．（4分）（2018•安徽）某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为Ω，若电压为0，则它的阻值为Ω。
7．（2分）（2018•安徽）实验发现，两条平行放置的直导线，当通以相同的电流时相互吸引（如图），这是因为电流能够产生磁场，而磁场对电流又有力的作用。
我们可以这样分析它的受力，对a导线：通电导线b产生的磁场对它具有向右的作用力；对b导线：。
8．（2分）（2018•安徽）某导体的电阻为20Ω，当通过它的电流为2A时，则其1min产生的热量为J。
9．（2分）（2018•安徽）如图甲所示，物块A在一固定的斜面上保持静止，可将物块A 看成一个有质量的点（见图乙）。
请在图乙中画出物块的受力的示意图。
10．（4分）（2018•安徽）一台额定功率为2000W的电热水器，水箱内装有50kg的水，要把这些水从20℃加热到60℃，热水器正常工作需要s；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧m3的天然气[不计能量损失，已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。
最新2018届安徽省中考物理试卷(原卷)及解析
2018届安徽省中考物理试卷(原卷) 学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．物理学是一门认识世界、改变世界的科学，它的发展对改变世界的贡献有下列说法，其中不正确．．．的是......................................................................................................................... （）A．蒸汽机推动了第一次工业革命B．电磁感应现象使人类社会进入了电气化时代C．信息技术改变着我们的科技、经济和生活D．新能源是不可再生的能源，它促进了世界的可持续发展2．下面各实例中，不属于用做功的方法改变物体内能的是（）。
A．用锉锉铁块，铁块变热B．酒精涂在手背上，会觉得凉快C．钻木取火D．两手相互搓搓，会觉得暖和3．关于比热容与什么因素有关的问题，同学们猜想了下面三个因素：温度、质量、吸收或放出的热量。
下列说法中正确的是（）A．物质的比热容跟温度有关B．物质的比热容跟它吸收或放出热量的多少有关C．物质的比热容跟它的温度和质量都有关D．物质的比热容与猜想的三个因素都无关4．如果你看过中央电视台体育频道的围棋讲座，就会发现棋子在竖直放置的棋盘上可以移动，但不会掉下来。
原来，棋盘和棋子都是由磁性材料制成的，棋子不会掉落是因为（）A．质量小，重力可以忽略不计B．受到棋盘对它向上的摩擦力C．棋盘对它有很大的吸引力D．棋盘对它有较大的支持力5．对下列四幅图阐述合理的是....................................................................................... （）A．A图：磁场能产生电流B．B图：闭合开关，通电导体在磁场中受到力C．C图：闭合开关，导体棒在磁场中受到力D．D图：微波炉利用电流的热效应工作6．在如图所示的实验装置图中，能够说明电磁感应现象的是............................（）7．小明看到鸡蛋浮在盐水面上（如图甲），他沿杯壁缓慢加入清水使鸡蛋下沉，在此过程中，鸡蛋受到的浮力F随时间t的变化图像可能是图乙中的...................................... （）8．在做观察凸透镜成像的实验时，小强注意到当把物体放在距离凸透镜50cm处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A．20cm B．30cm C．40cm D、50cm.9．验钞机发出的“光”能使钞票上的荧光物质发光家用电器的遥控器发出的“光”，能用来控制电风扇、电视机、空调器等。
(附5套中考试卷)精选安徽省2018年中考物理专项训练六动态杠杆问题
专项训练(六)__动态杠杆问题及计算一、填空题1．在图ZX6－1中杠杆上的A点挂四个重均为1 N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆在________平衡，如图所示，弹簧测力计的示数是________N；如果将弹簧测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则弹簧测力计的示数将________(选填“变大”“不变”或“变小”)。
图ZX6－1 图ZX6－22．如图ZX6－2所示，一轻质杠杆可绕O点转动，在杠杆的A点挂一重为60 N的物体甲，在B端施加一个力F，已知OA∶AB＝1∶2，为使杠杆水平平衡，作用在B端的力为 ______N；保持拉力F始终与杠杆垂直，将杠杆缓慢提升一段距离，在提升过程中，拉力F将______(选填“变大”“不变”或“变小”)。
3．阿基米德说过：“给我一个支点和一根足够长的棍，我就能抬起整个地球。
”他的理论依据是________原理，如图ZX6－3所示，已知地球的质量为6×1024kg，并且假设支点距地球1 m，阿基米德给杠杆的最大压力为600 N，则阿基米德需要一根约为________m的杠杆。
(g取10 N/kg)图ZX6－3 图ZX6－44．一根均匀木尺AB，放在一个水平桌面上，它的一端伸到桌面的外面，伸到桌面外面的那部分的长度是木尺的四分之一，在木尺末端的B点加一个作用力F(如图ZX6－4所示)，当F＝6 N时，木尺的另端A开始向上翘起，那么木尺重________N。
5．如图ZX6－5所示是安置在公路收费站的栏杆的示意图，当在A处施加一个动力时，可使栏杆逆时针转动起来(以O点为轴转动)，从图中可以看出，它是一根________杠杆；若已知整根杆子的长度为12 m，重力为100 N，重心(即重力的作用点)在杆的中点，AO的长度为1.0 m，则为使栏杆逆时针转起来，在A点的作用力至少为________N。
图ZX6－5 图ZX6－66．如图ZX6－6所示，用固定在墙上的三角支架ABC放置空调室外机。
2018年安徽省中考物理试卷(含解析)
2018年安徽省初中学业水平考试物理注意事项：1.物理试卷共四大题23小题，满分90分.物理与化学的考试时间共120分钟.2.试卷包括“试题卷”（4页）和“答题卷”（4页）两部分.请务必在“答题卷．．．”上答题，在“试题卷”上答题是无效的.3.考试结束后，请将“试题卷”和“答题卷”一并交回.一、填空题（每空2分，共26分）1.（2018安徽，1，2分）大客机C919是我国首架具有自主知识产权的大型喷气式干线民用客机，它的巡航速度是920 km/h，该速度值的物理意义是。
【答案】飞机每小时飞行的距离是920千米【解析】920 km/h表示飞机每小时飞行的距离920km.【知识点】本题考查了速度的意义。
2.（2018安徽，2，2分）如图所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，硝化棉就燃烧起来。
这是因为活塞压缩空气做功，达到了硝化棉的燃点。
【答案】空气的内能增加，温度升高【解析】本迅速向下压活塞，活塞会压缩空气做功，使空气的内能增加，温度升高，当温度达到硝化棉的燃点时，硝化棉就会燃烧，通过此实验可说明做功可以改变物体的内能。
【知识点】题考查了做功可以改变物体的内能。
3.（2018安徽，3，2分）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像AˊBˊ。
【答案】如图所示【解析】先根据像与物关于水平面镜对称，作出端点A 在平面镜中的像点A ′，端点B 在水平面镜中的像点B ′重合，用虚线连接A ′、B ′即为物体AB 在水平面镜中所成的像，如图所示：【知识点】本题考查了平面镜成像的光路作图．4.（2018安徽，4，2分）如图所示，当工人师傅用400N 的拉力向下拉绳时，可使重680N 的重物匀速上升，此过程中滑轮组的机械效率为 。
【答案】 85%对物体做的有用功W 有=Gh ，拉力做的总功W 总=Fs=F ·2h.滑轮组的机械效率%85%100400N 2680N %1002h %100=⨯⨯=⨯⋅=⨯=h F G W W 总有η【知识点】本题考查了机械效率的计算。
中考物理作图题必考10种类型学考练 专题06 杠杆的作图题(含解析)
学习资料专题06 杠杆的作图题抓住考点学1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
（1）支点：杠杆绕着转动的点;(2）动力：使杠杆转动的力；阻力:阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离;（4）阻力臂：从支点到阻力作用线的距离。
2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23。
能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。
五要素包括支点、动力、动力臂、阻力和阻力臂。
组成杠杆的示意图如下。
（1)支点用字母O 表示，是杠杆绕着转动的点,同一根杠杆使用方法不同,支点的位置可能不同，要能根据具体情况区分支点。
(2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。
动力和阻力都是杠杆受到的力，其作用点都在杠杆上。
有同学认为同一根杠杆上动力和阻力的方向一定相同,有同学认为一定不同,这都是错误的。
正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。
即一个力能使杠杆向顺时针方向转动,则另一个力一定是能使杠杆向逆时针方向转动。
（3）动力臂用字母l1表示，阻力臂用字母l2表示。
力臂不是支点到力的作用点的距离,而是支点到力的作用线的距离。
借用几何用语，力臂不是点到点的距离，而是点到直线的距离。
(4）画力臂方法：一找支点、二画线、三连距离、四标签。
即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）;标力臂（大括号）.根据考点考【例题1】（2019吉林）请在下图中画出动力F1的力臂l1.【答案】如图所示。
【解析】力臂是从支点到力的作用线的垂直距离。
首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1 .【例题2】（2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；（2）画出最小动力F1的示意图及其动力臂l1.【答案】【解析】(1)刀受到的阻力垂直于接触面向上.(2）阻力和阻力臂不变,力臂越长越省力，最长的力臂即支点O与A点的连线,根据力臂的画法作出垂直于OA的作用力为最小动力F1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽省2018年中考物理专项训练
专项训练(五)___杠杆作图
1．如图ZX5－1所示为钓鱼竿钓鱼的示意图，O为支点，画出力F1、F2的力臂L1和L2。
图ZX5－1
2．某剧组因拍摄节目需要，设计了如图ZX5－2所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动。
请在图中画出照明灯的重力G的示意图和杠杆所受拉力的力臂L1。
图ZX5－2 图ZX5－3
3．如图ZX5－3所示是一个简易压水机，其中AOB是杠杆，请在图上作出动力F1的力臂L1、阻力F2和阻力臂
L2。
4．如图ZX5－4所示，杠杆OA在力F1、F2的作用下处于静止，L2是F2的力臂，在图中画出F1的力臂L1和力
F2。
图ZX5－4
5．如图ZX5－5所示，在B端施加一个最小的力F B，使杠杆平衡，请画出此力，并画出F A的力臂L A。
图ZX5－5
6．如图ZX5－6所示，要使轻质杠杆在图示位置平衡，在杠杆的A点加一最小的力F，请画出力F的示意图并画出它的力臂L。
图ZX5－6 图ZX5－7
7．[2017·广元]如图ZX5－7所示，工人用一根硬棒以O为支点，想在A点施加最小的力F1撬动石头，请画出最小动力的示意图和阻力F2的力臂L2。
8．“节约用水，人人有责”，如图ZX5－8甲是用水后及时关闭水龙头时的情景，水龙头手柄可看作是一个杠杆，请你在图乙所示的示意图中画出阻力F2的力臂L2，并画出施加在A点的最小动力F1及其力臂L1。
图ZX5－8
9．现在不少学校里放置了带盖子的垃圾桶，它能有效阻隔垃圾散发的气味，图ZX5－9为打开桶盖时的简化图。
若动力作用在A点上，请在图中画出：
(1)桶盖重力G的力臂L。
(2)作用在A点的最小动力F示意图。
图ZX5－9
10．图ZX5－10甲是打开的汽车后备箱盖，它被液压杆支撑(不计后备箱盖重)。
关箱盖时，它可看作一个杠杆，图乙是其简化图，其中O是支点，F2是液压杆作用在A点的阻力。
请在图乙中画出：
(1)阻力臂L2。
(2)在B点关后备箱盖的最小动力F1及其力臂L1。
图ZX5－10
参考答案1．如图所示
2．如图所示
3．如图所示
4．如图所示
5．如图所示
6．如图所示
7．如图所示
8．如图所示
9．(1)(2)如图所示
10．(1)(2)如图所示。
