iPhone 6 Plus手机配件拆解报告图文详解
iPhone每一年都在不断进步和成长，今年的iPhone 6和iPhone 6 Plus则显得尤为与众不同。
随着iPhone 6 Plus的正式发售，维修网站iFixit很快也带来了对于这款手机的拆解报告。
iPhone 6 Plus可以说是最为与众不同的一部iPhone，这主要体现在了几个方面：1.64位架构的苹果A8处理器；2.第二代M8动作协处理器；3.16，64或128GB存储空间；4.5.5英寸1920x1080分辨率（401ppi）Retina HD显示屏；5.800万像素iSight摄像头（1.5µ像素，相位检测自动对焦和光学防抖）和120万像素FaceTime摄像头。
iPhone 6 Plus的背面照。
iPhone 6 Plus摄像头凸起的很明显。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
之后用吸盘将屏幕和机身分离。
机身屏幕分离后，请别用手直接把两者直接掰开，因为屏幕的排线和机身有连接。
我们需要先把屏幕的排线从机身上弄下来，用螺丝刀拧下屏蔽罩就可以了
分开之后的照片。
先来拆Touch ID指纹识别，拿下Touch ID之前，需要把上面的固定板取下。
之后Touch ID的模块就能从手机外壳上剥离了。
指纹识别模块。
接下来是前置的排线、摄像头以及各种感应器。
这些是卡在手机上的，直接拔出就可以了。
接下来取下正面板的金属板，非常轻松，这意味着iPhone 6要比5S好修多了。
开始对机身展开攻坚战！
电池外面有金属支架，需要用镊子将他们挑开。
之后用撬棍直接翘起电池即可。
电池和机身后板是有胶水相粘连的。
取下电池后看特写，2915毫安时！这是到目前位置iPhone的手机中最大容量的电池了。
电池背面比较明显的是电池的生产厂商“欣旺达”。
电池旁边的是一个震动单元。
用撬棒撬开震动单元看看。
里面有铜线圈。
接下来拆的是后置的摄像头。
iPhone 6 Plus上使用的依旧是800万像素的镜头。
其标号为DNL43270566F MKLAB。
拆掉前置的屏蔽贴纸后“裸奔”的摄像头。
继续破坏性的拆掉后面的传感器。
左侧为摄像头，右侧为传感器。
6 Plus带来了两个新增加的功能：光学防抖以及“焦点像素”相位侦测自动对焦技术。
接下来开始拆主板！
主板依旧是L型，非常小。
把所有的射频线都要提前扣开，否则无法把主板拿下来。
主板上的模块：红色-苹果A8处理器；橙色-高通MDM9625M LTE调制解调器；黄色
-Skyworks 77802-23；绿色-Avago A8020 KA1428 JR159；蓝色-Avago A8010 KA1422 JNO27；紫色-TriQuint TQF6410 1425 KORE ATO315。
近距离看一下A8处理器。
高通QFE1000包络跟踪电池IC（红色）；RF Micro Devices RF5159 Antenna Switch Module（橙色）；SkyWorks 77356-8 Mid Band PAD（黄色）。
SKhynix H2JTDG8UD1BMS 的闪存, 128 Gb （16GB）（红色）；Murata 339S0228 WiFi 模组（橙色）；Apple / Dialog PMIC 338S1251-AZ 芯片（黄色）；博通 Broadcom BCM5976 触控屏控制芯片（绿色）；M8协处理芯片 NXP LPC18B1UK （蓝色）；NXP 的 65V10 NSD425 NFC 芯片（紫色），高通的 WTR1625L RF 接收器芯片（黑色, 右下角）。
高通WFR1620配套信号接收芯片（红色）；高通PM8019电源管理IC（橙色）；德州仪器343S0694触摸发射器（黄色）；AMS AS3923 NFC模块（绿色）；Cirrus Logic公司338S1201音频编解码器（蓝色）。
接下来是扬声器模组，也需要用撬棒挑起才能将其拿下来。
接下来是扬声器模组，也需要用撬棒挑起才能将其拿下来。
iPhone 6 Plus上配备的扬声器非常的大。
背面有防干扰的金属屏蔽板。
这一部份是Lighting组件，包括了Lighting接口、耳机口以及一部分天线。
被拿起的是天线部分。
完整的Lighting部分的组件。
机身的顶部也是有天线的。
因为iPhone 6 Plus支持4G网络，因此机身内的射频天线很多。
苹果iPhone 6 Plus全面图文拆机教程
在过去几年间苹果所营造的iPhone系列几乎成为了移动行业的标杆，也是外媒在新机比较中使用频率最高的设备。
iPhone在不断颠覆世界的同时让我们体验了一次又一次的技术变革，而更强悍的硬件配置无疑是推动变革的核心动力。
接下来让我们来看看iPhone 6的内部构造。
▲相比较传统的十字螺丝苹果显然非常偏爱于使用防撬Pentalobe螺丝▲使用工具打开iPhone 6 Plus，内部配置终于呈现在我们眼前▲在将屏幕拆卸下来之后我们终于看到了iPhone 6 Plus的内部全貌▲接下来的步骤就是小心的移除电池组件，电池连接器被金属组件覆盖，所以需要使用镊子先剥除▲电池重量为43g，根据标记的参数显示3.82 V和11.1 Wh，容量为29 15mAh，几乎是iPhone 5S（1560mAh）的两倍。
根据苹果官方描述iPhone6 Plus能够支持24小时连续3G通话，待机时间超过384小时。
▲看起来这是全新的振动器，通过拆解可以看到里面的铜圈。
▲相机部分能够很容易用镊子取出，iSight相机模块标记为“DNL432 70 566F MKLAB”，800万后置摄像头（1.5µ pixels）具备两项新功能：光学防抖和"Focus Pixel"相位检测自动对焦。
▲进一步拆解摄像头▲更进一步拆解摄像头▲接下来小心的转开螺丝，然后取出逻辑主板▲L形状的主板上绿色部分Avago A8020 KA1428 JR159，蓝色元件为A vago A8010 KA1422 JNO27，黄色元件为Skyworks 77802-23，紫色元件为TriQuint TQF6410 1425 KORE ATO315，桔色为高通Qualcomm MDM 9625M LTE Modem，红色为苹果A8处理器。
▲A8处理器细节/▲主板背面细节▲拆除扬声器▲Lightning连接器总成由耳机端口、Lightning连接器和天线连接器▲天线无处不在，顶部和尾部都有天线零件▲同时拆除电源按钮和音量增减按键▲在电源按钮上可以看到使用橡胶进行加固，能够防水防尘。
苹果6sp拆机维修图解
苹果6sp拆机维修图解
苹果6sp拆机维修图解
工具/原料
镊子
螺丝刀
吸盘
方法/步骤
拧掉两个苹果专用的Pentalobe螺丝之后，用吸盘小心地将屏幕拉起，露出一条缝，就可以从边缘插入塑料撬片之类的工具，将前面板分离下来了。
不同于iPhone 5S，TouchID排线这次附在屏幕后方，不用担心扯断。
和以前类似的金属罩，这次用了五颗螺丝固定，其下有五个接口：液晶屏、触摸传感器、前置摄像头、后置摄像头、TouchID。
电池安放得非常牢靠，需要加热才能取出，但还是扯得有些变形了。
iFixit 5.5寸的拆解中找到了拉条，iExpert表示他们没有在4.7寸上发现类似的东西。
电池规格1810mAh、3.82V、6.91Whr。
主板用了很多螺丝固定，但幸运的是，螺丝位离芯片都很远，不用担心碰到。
后置摄像头，没有支持OIS光学防抖的老大哥那么大。
主板全貌。
如何给iPhone6 Plus换上一个新屏？
7、拧开听筒位置保护罩的螺丝 8、取下保护罩，听筒，距离感应器，前置摄像头、距离感应器、光线感 应器都这里 9、撬开各感应器排线 10、取下感应器，摄像头和橡胶垫，总之能取下的都取下 11、拧下液晶保护罩四周的螺丝，不能不说 i6 的保护罩真多，各种保护 罩都武装到了牙齿 12、取下液晶保护罩 13、ok，整个屏幕全部拆解下来，安装方法按照相反步骤进行即可
以上就是 iPhone6 Plus 拆机换屏教程，如果不幸遇到了 iPhone6 Plus 内屏 摔坏的情况，拥有足够动手经验的老手用户可以参考上述教程进行拆机换 屏，当然，对于小白、新手用户，还是直接去苹果直营店送修吧。
Байду номын сангаас
6、屏幕总成和主板分开的样子，换屏都不用动主板和电池 拆卸屏幕总成附件 1、接下来拆卸屏幕总成上的附件，首先拧下指纹感应器保护罩的螺丝 2、撬开指纹感应器的排线接插件 3、取下指纹识别器的保护罩 4、指纹识别器的排线用手慢慢拉起 5、用手指从正面顶一下
5、用撬棒划开四周卡口 电池及电池排线的拆除 1、拧开排线接插件的金属保护罩 2、注意顶部有排线连接，揭开屏幕不要超过 90 度，否则排线将会被扯断 3、取下金属保护罩可以开到排线接口，一共有三根排线 4、用撬棒小心撬开排线 5、一共有三根排线需要撬开
如何给 iPhone6 Plus 换上一个新屏？
iPhone6 Plus 内屏摔坏怎幺办？现在和大家分享一个 iPhone6 Plus 拆机换 屏教程，如果你的动手能力足够强，而且想自己动手维修一下摔坏的手机， 可以参考本教程。 iPhone6 Plus 内屏摔坏怎幺办？iPhone6 Plus 拆机换屏教程 首先准备好维修要使用的工具（如下图所示）：手机、六角梅花螺丝刀、 撬棍、十字螺丝刀、镊子、取卡针、吸盘。 1、用取卡针顶出 SIM 卡托 2、底部两个螺丝用 0.8mm 梅花螺丝刀拧开 3、用吸盘吸住屏幕靠 home 键的位置 4、用力并小心拉开一条缝隙，注意不要用力过猛
iPhone6S拆机更换电池（含电池选购攻略）
iPhone6S拆机更换电池（含电池选购攻略）今天安仔拆机系列文章打算插入一篇iPhone 6S更换电池的教程。
文章主要内容还是以拆机为主，增加了电池选购介绍，希望给打算更换苹果手机电池的朋友有所帮助！为什么会有今天的文章呢，主要是2月份北京过年期间带着领导去了北京的地坛庙会，户外逛吃看人。
然后领导就反馈电池经常掉电迅猛，明明还有30% 的电量，会突然降到10%左右，然后提示电量低。
虽然用自带的电池检测显示健康度为86%，对于用了两年多的6S 来说损耗不算太高，但苹果手机北方户外直接冻关机的案例也不少。
所以索性还是直接给领导更换一个电池得了。
要说这个时间点也是蛋疼，将将错过了苹果的为了弥补降速门给用户带来的影响推出的半价更换电池服务214的价钱更换原装电池，但是18年12月31日截至了电池选购：只能自己买第三方电池更换了，接下来讲讲我是如何选购电池的。
第一要点必须是京东自营，电池这东西不能贪便宜，而且也相差不了多少钱。
虽然是二手东，但是自营还是要放心一点。
下图就是我整理的京东自营几个比较靠谱的，销量也是靠前的电池品牌和对应型号：一共6个品牌，标红的即我购买的除倍思外，其他五个品牌基本上每个型号的iPhone都是有两款电池在销售；一款是标准容量，一款是超大容量；标准版容量和原装的苹果6S电池一样1715毫安；差异主要在超大容量上面。
需要说明的是，评价数量是该店铺中好几种苹果手机电池销量的集合，不只是这一款电池的，所以仅供参考。
既然都要换了，那就肯定选超大容量的，一步到位嘛。
综合自身拆机能力，电池容量、评级以及价格，我最终选择了诺希的这款“旗舰MAX”，付款时叠加下单立减10块和105-5的全品类券京东白条支付减4块钱，最终100到手。
这里给出几点电池选购的建议：1：动手能力强的，要求性价比就选择诺希。
2：不会拆机的选择品胜，他家提供免费上门更换电池服务，手残党福音。
3：对电池品质要求高的就选虅岛，日本进口并且容量也是最大的。
iPhone6手机拆机更换电池教程-详细图文奉送
iPhone6手机拆机更换电池教程-详 细图文奉送
池前面，这是方便以后再拆换电 池时可以直接从这里揭起拉出电
池胶
iPhone6手机拆机更换电池教程-详 细图文奉送
将电池胶的红色保护膜揭掉
iPhone6手机拆机更换电池教程-详 细图文奉送
把电池对好位置，贴入到后壳中， 将电池贴平整
iPhone6手机拆机更换电池教程-详 细图文奉送
撬棒
iPhone6手机拆机更换电池教程-详 细图文奉送
用撬棒沿着侧边向上滑开
iPhone6手机拆机更换电池教程-详 细图文奉送
然后从下面轻轻揭起整个屏幕， 注意不可直接用力全部揭离后壳，
避免排线损坏
iPhone6手机拆机更换电池教程-详 细图文奉送
打开之后就可以看到小苹果的内 部结构了
iPhone6手机拆机更换电池教程-详 细图文奉送
iPhone6手机拆机更换电池教程-详 细图文奉送
拆开电池连接器
iPhone6手机拆机更换电池教程-详 细图文奉送
将电池底端的这两个胶带头上揭 起
iPhone6手机拆机更换电池教程-详 细图文奉送
分别向外拉出，即可将粘住电池 的胶条失去粘性抽出
iPhone6手机拆机更换电池教程-详 细图文奉送
当然，要记得把保护罩和螺丝分 别收纳好，这个螺丝不好买
iPhone6手机拆机更换电池教程-详 细图文奉送
按顺序将排线连接器打开，先是 前摄相头、感光、听筒的一体排
线
iPhone6手机拆机更换电池教程-详 细图文奉送
然后是指纹HOME键的排线
iPhone6手机拆机更换电池教程-详 细图文奉送
接下来是触摸屏排线
iPhone6手机拆机更换电池教程

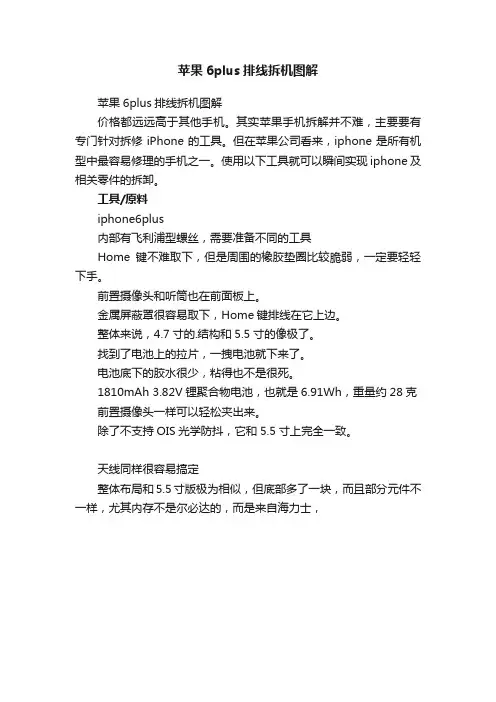

苹果6plus排线拆机图解
苹果6plus排线拆机图解
苹果6plus排线拆机图解
价格都远远高于其他手机。
其实苹果手机拆解并不难，主要要有专门针对拆修iPhone的工具。
但在苹果公司看来，iphone是所有机型中最容易修理的手机之一。
使用以下工具就可以瞬间实现iphone及相关零件的拆卸。
工具/原料
iphone6plus
内部有飞利浦型螺丝，需要准备不同的工具
Home键不难取下，但是周围的橡胶垫圈比较脆弱，一定要轻轻下手。
前置摄像头和听筒也在前面板上。
金属屏蔽罩很容易取下，Home键排线在它上边。
整体来说，4.7寸的.结构和5.5寸的像极了。
找到了电池上的拉片，一拽电池就下来了。
电池底下的胶水很少，粘得也不是很死。
1810mAh 3.82V锂聚合物电池，也就是6.91Wh，重量约28克前置摄像头一样可以轻松夹出来。
除了不支持OIS光学防抖，它和5.5寸上完全一致。
天线同样很容易搞定
整体布局和5.5寸版极为相似，但底部多了一块，而且部分元件不一样，尤其内存不是尔必达的，而是来自海力士，。
惊爆了!iPhone 6s Plus就这样被拆分了
惊爆了！iPhone 6s Plus就这样被拆分了
苹果公司今年发布的iPhone 6s Plus，成为iPhone历代以来最大最重的一部，今天我们把iPhone 6s Plus也拆解掉
拆解前，先来看看iPhone 6s Plus有什么亮点：
苹果A9处理器及M9协助处理器
16、64或128 GB ROM
5.5英寸1920x1080像素（401 PPI）视网膜屏幕，3D Touch
前置500W HD摄像头，后置1200W iSight 摄像头，支持4K视频录制，支持光学防抖7000系列铝合金外壳，Lon-X玻璃
支持802.11a/b/g/n/ac 无线应用，蓝牙4.2，NFC，23个LTE频段
Taptic Engine反馈式马达
iPhone 6s Plus后面板一个大大“S”字，外壳采用7000系列铝合金，有专业机构分析此材料的成分为：91.17%铝、0.08%铁、7.64%锌以及0.106%钨。
拆解前先来张X光透视图。
和拆iPhone 6s一样，先用螺丝刀拆解掉底部的两颗固定螺丝。
借助吸盘工具将iPhone 6s Plus前后面板分离。
拧下螺丝就拆下固定电池排线的金属屏蔽罩。
用撬棒撬起电池排线。
用撬棒将连接前后面板的三条排线撬走。
iPhone 6 Plus手机配件拆解报告图文详解
iPhone每一年都在不断进步和成长，今年的iPhone 6和iPhone 6 Plus则显得尤为与众不同。
随着iPhone 6 Plus的正式发售，维修网站iFixit很快也带来了对于这款手机的拆解报告。
iPhone 6 Plus可以说是最为与众不同的一部iPhone，这主要体现在了几个方面：1.64位架构的苹果A8处理器；2.第二代M8动作协处理器；3.16，64或128GB存储空间；4.5.5英寸1920x1080分辨率（401ppi）Retina HD显示屏；5.800万像素iSight摄像头（1.5µ像素，相位检测自动对焦和光学防抖）和120万像素FaceTime摄像头。
iPhone 6 Plus的背面照。
iPhone 6 Plus摄像头凸起的很明显。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
拆解要从底部开始，充电口左右两侧的螺丝就是突破口。
之后用吸盘将屏幕和机身分离。
机身屏幕分离后，请别用手直接把两者直接掰开，因为屏幕的排线和机身有连接。
我们需要先把屏幕的排线从机身上弄下来，用螺丝刀拧下屏蔽罩就可以了分开之后的照片。
先来拆Touch ID指纹识别，拿下Touch ID之前，需要把上面的固定板取下。
之后Touch ID的模块就能从手机外壳上剥离了。
指纹识别模块。
接下来是前置的排线、摄像头以及各种感应器。
这些是卡在手机上的，直接拔出就可以了。
接下来取下正面板的金属板，非常轻松，这意味着iPhone 6要比5S好修多了。
开始对机身展开攻坚战！电池外面有金属支架，需要用镊子将他们挑开。
之后用撬棍直接翘起电池即可。
电池和机身后板是有胶水相粘连的。
取下电池后看特写，2915毫安时！这是到目前位置iPhone的手机中最大容量的电池了。
电池背面比较明显的是电池的生产厂商“欣旺达”。
电池旁边的是一个震动单元。
用撬棒撬开震动单元看看。
里面有铜线圈。
接下来拆的是后置的摄像头。
iPhone 6 Plus上使用的依旧是800万像素的镜头。
iphone手机拆机图及元件分布图
iPhone 3G 全面拆解报告－iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后，我们就立即进行了3G iPhone 手机的拆解，即太平洋时间7月10日早5：01分。
∙如果你很想和我们交流，我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出，我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货，极为稀有。
这款iPhone售价在新西兰为979美元，并且无绑定合同（当然，还是被Vodafone锁定）。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么，但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320，与一代几乎相同。
∙盒内装有：o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座，此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧，这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了，而不再仅限于苹果自己的耳机产品。
不错！开盖∙我们的预测：o标有苹果标识的三星处理器——正确o或者有GPS芯片，或者没有。
如果没有GPS芯片，那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片，但是大多数还是要拆解下来之后才可以辨别。
——正确，不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后，TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内，去除其外表的陶瓷涂层，再用X-射线和其他一些怪异的工具来查看芯片。
iPhone6plus按开关机没有反应不能开机修复过程
iPhone6plus按开关机没有反应不能开机修复过程
故障现象
手机电源开关键无反应，不能开机。
维修过程
拆机取出主板，用直流电源给主板供电，用镊子触发开机引脚无任何反应，用万用表测量开机引脚有1.8V供电，测量各路供电的对地二极体值，发现PPIV8_SDRAM、PP1V2、P1V2SDRAM 这三路供电对地短路。
根据电路图找到使用这些电压的元件逐个拆掉来排除短路，如图所示，当拆掉电源芯片后发现PPIV2对地二极体值变为正常。
拆掉电源芯片后的焊盘
继续排除其他的短路，当断开U5411_RF的供电后，PPIV8_SDRAM电压对地二极体值正常。
U5411_RF实物位置
当拆掉CPU后，PP1V2_SDRAM这路电压的对地二极体值也运常了，但因为这路电压是给CPU和暂存两部分供电的，所以还不能确定是CPU坏还是暂存坏，只能通过排除法来进行维修.。
CPU焊盘实物图
拆下的CPU有一点轻微的露洞，把露洞位置涂好绿油后重新植球，植好球的CPU如图所示。
重新植好球的CPU实物图
焊接好CPU后，主板能开机，可以确定是暂存问题，要换了一个好的暂存焊上后，开机能显示，此机修复。
