地下室混凝土工程抗裂-抗渗技术在工程中的应用
混凝土抗裂与抗渗技术研究
混凝土抗裂与抗渗技术研究混凝土是现代工程建设中常用的材料之一，其强度和耐久性对项目的质量和寿命起着重要的影响。
在混凝土的使用过程中，抗裂和抗渗技术是关键因素之一，本文将对混凝土抗裂和抗渗技术进行研究。
一、混凝土抗裂技术混凝土抗裂技术指的是增加混凝土的抗裂能力，减少裂缝的产生和扩展。
裂缝的产生是由于混凝土在受到外力作用时发生的内部应力超过其抗拉强度造成的。
因此，提高混凝土的抗拉强度是抗裂技术的主要目标之一。
一种常用的抗裂技术是在混凝土中添加纤维材料。
纤维材料可以有效地增加混凝土的韧性和抗裂能力，阻碍裂缝的扩展。
常见的纤维材料包括钢纤维、聚丙烯纤维和玻璃纤维等。
这些纤维材料可以分散在混凝土中，提供额外的强度和韧性，从而减少裂缝的产生。
另外，混凝土的配合比也对抗裂性能有重要影响。
合理的配合比可以保证混凝土具有足够的抗裂能力。
在配合比的设计中，需要考虑到水泥的粘结性能和骨料的粒径分布，以及适量的掺合料添加等因素。
通过调整这些因素，可以提高混凝土的抗裂能力。
二、混凝土抗渗技术混凝土的抗渗性能是建筑物的重要指标之一。
抗渗技术旨在增强混凝土的密封性，减少水分渗透。
水分的渗透会导致混凝土产生腐蚀、老化和损坏等问题，从而影响建筑物的使用寿命。
一种常见的抗渗技术是添加防水剂。
防水剂可以在混凝土中形成一层润滑膜，阻止水分的渗透。
常见的防水剂有硅酸盐、乳胶、聚合物等。
这些防水剂可以降低混凝土的孔隙率，提高其密实性和防水性能。
此外，混凝土的抗渗性能还与混凝土的成分和施工工艺相关。
采用高质量的骨料和掺合料可以提高混凝土的密实性和抗渗能力。
同时，合理的施工工艺，如振捣和养护等，也会对混凝土的抗渗性能产生重要影响。
三、混凝土抗裂与抗渗技术的综合研究混凝土抗裂与抗渗技术在实际工程中是紧密相关的。
混凝土的抗裂能力和抗渗性能之间存在着相互制约的关系。
一方面，裂缝的产生和扩展会导致混凝土的渗透性增加；另一方面，水分的渗透会引起混凝土的膨胀和裂缝的扩展。

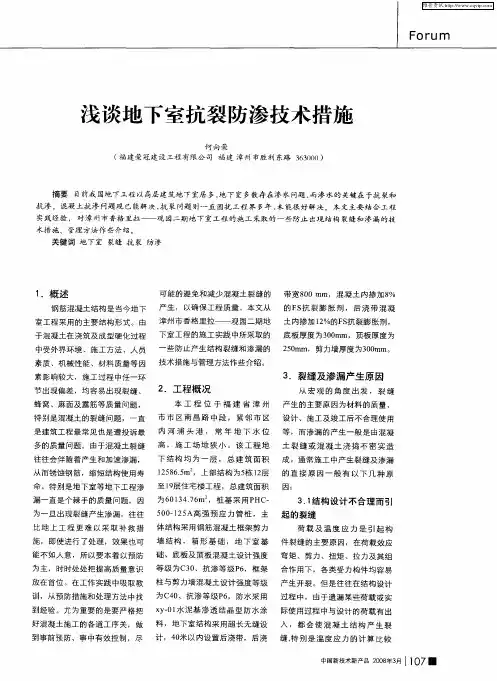

浅谈地下室抗裂防渗技术措施
１ ．概 述
可 能 的 避 免 和 减 少 混凝 土 裂 缝 的 带 宽 ８ ０ｍｍ，混 凝 土 内掺 ｙ ８ ０ ｊ ％ ￣
Ｓ 钢 筋 混 凝 土 结 构 是 当 今 地 下 产 生 ， 以 确 保 工 程 质量 。本 文 从 的 Ｆ 抗 裂 膨 胀 剂 ， 后 浇 带 混 凝 室 工 程 采 用 的 主 要 结 构 形 式 。 由 漳 州 市 香格 里 拉 — — 观 园 二 期 地 土 内掺 加 １％的 Ｆ 抗 裂膨 胀 剂 ， ２ Ｓ ０ ｍｍ， 顶 板 厚 度 为 于 混 凝 土 在 浇 筑 及 成 型 硬 化 过程 下室工程 的施工实践 中所采取的 底 板 厚 度 为 ３ ０
放在首位 。在工作 实践 中吸取教 柱 与 剪 力 墙 混 凝 土 设 计 强 度 等 级 产 生 开 裂 。但 是 往 往 在 结 构 设 计
训 ，从 预 防 措 施 和 处 理 方 法 中找 为Ｃ ０ ４ 、抗渗 等级Ｐ ，防水采 用 过程 中，由于遗漏某些荷载 或实 ６ 到 经 验 。尤 为重 要 的 是要 严 格 把 ｘ 一 １ 泥基 渗透 结 晶型 防水涂 际使用过程 中与设计的荷载 有出 ｙ０ 水 好 混 凝 土 施 工 的 各 道 工序 关 ， 做 料 ，地下室结构采 用超长无缝设 入 ， 都 会 使 混 凝 土 结 构 产 生 裂
维普资讯
Ｆ Ｕｍ Ｏｒ
浅谈地 下室 抗裂防渗技术措施
何 向 荣
（ 福建 荣冠建设 工程有 限公 司 福 建 漳 州市胜利 东路 ３ ３０ ） ６００
摘要 目前我 国地下工程以 高层建 筑地下室居 多， 地下室 多数存 在渗水 问题 ， 而渗水的关键在 于抗 裂和
３ ．裂缝及渗漏产 生原 因
２ ．工 程 概 况
混凝土裂缝控制技术在工程中的应用
混凝土裂缝控制技术在工程中的应用作者：张明强来源：《中国新技术新产品》2011年第24期摘要：在水利工程中混凝土裂缝是普遍存在的，因而如何加强对混凝土裂缝的控制，对提高混凝土施工质量是一个非常重要的问题。
本文介绍了在混凝土施工的过程控制裂缝的产生的几种措施及方法。
关键词：混凝土裂缝；控制；方法中图分类号：F407.9 文献标识码：A裂缝是混凝土建筑物主要的老化病害之一，主要由温度、干缩、砼自身质量、水泥水化热、钢筋锈蚀、地基变形、等原因引起。
为控制裂缝的产生，施工中常采取以下几种措施。
1 控制混凝土因自身质量欠缺而形成的裂缝混凝土水泥的强度等级和水泥用量相对较高时，开裂现象比较普遍，因此，高强混凝土不一定是高性能混凝土，而高性能混凝土因具有较高的体积稳定性，收缩变形较小而使抗裂性能大大提高，同时高强混凝土必须采用高效减水剂，从而提高混凝土的密实性和抗渗能力。
控制干缩裂缝的控制方法有：1.1 降低混凝土单位用水量用水量的增加势必使剩余水量增加，因此，从确保混凝土耐久性出发，应降低混凝土单位用水量（单位用水量控制在160kg～180kg）。
1.2 降低混凝土周围约束若混凝土周围约束过大，内部拉应力无法释放，拉应力增大而使混凝土干裂，因此，应减少混凝土的仓号长度，（分段浇筑长度应控制在8m～12m左右）以使混凝土内部拉应力能够充分释放。
1.3 添加膨胀剂适量添加膨胀剂（浇筑中掺用粉煤灰）后可以使混凝土体积膨胀，在混凝土内部产生压应力，部分抵消了混凝土因毛细孔隙干燥而产生的拉应力，从而起到控制干缩裂缝的作用。
2 控制干缩裂缝混凝土的干缩裂缝主要是由于毛细管压力造成的。
毛细管孔隙在干燥过程中逐步失水，产生很大的毛细管张力，混凝土体积产生收缩，由于混凝土周围存在约束，内部又有拉应力，当拉应力超过混凝土材料抗拉强度时，便产生了干缩裂缝。
干缩裂缝的控制方法有：2.1 降低混凝土单位用水量用水量的增加势必使剩余水增加，因此，从确保混凝土耐久性出发，应降低混凝土单位用水量。
超高性能抗渗混凝土在地下空间结构工程中的应用
超高性能抗渗混凝土在地下空间结构工程中的应用摘要：随着城市建筑密度的不断升级，地下空间开发愈发普遍，尤其是在上海等地，地下水位较高，做好地下空间的高防水要求就变得尤为重要，一旦建筑防水层出现破坏，钢筋混凝土结构将直接暴露在浸水环境下，提高混凝土的耐久性，把牢防线、减少维护，对实现节能环保可持续发展具有重要意义。
本文以上海工业智能中心项目建设为例，对超高性能抗渗混凝土在地下空间结构工程中的应用进行了研究。
实践证明，施工效果良好，总结的施工经验可供类似项目借鉴。
关键词：高性能抗渗混凝土；地下防水；混凝土抗裂Abstract:With the continuous upgrading of urban building density, the development of underground space is becoming more and more common, especially in Shanghai and other places, where the groundwater level is high, so it is particularly important to meet the requirementsof high waterproofing of underground space. Once the waterproof layer of the building is damaged, the reinforced concrete structure will be directly exposed to the immersion environment, which is of great significance to improve the durability of concrete, strengthen the defense line and reduce maintenance. Taking the construction of Shanghai Industrial Intelligence Center as an example, this paper studies the application of ultra-highperformance impervious concrete in underground space structure engineering. Practice hasproved that the construction effect is good, and the summarized construction experience can be used for reference by similar projects.Keywords:High performance impermeable concrete；underground waterproofing；Concretecrack resistance防水工程作为建筑施工当中非常重要的一个环节，影响着建筑结构的安全性、耐久性和舒适性，从实际来看，许多完工项目的地下空间渗漏隐患依然普遍存在，目前常见的做法有添加混凝土膨胀剂、添加混凝土防水剂、外铺防水卷材和涂刷渗透结晶防水涂料等，但以上做法存在着诸如膨胀剂掺量难以控制影响结构强度，添加剂氯离子含量较高，渗透结晶对温湿度敏感、防水卷材单点破坏整体失效等缺点，且鉴于当前我国施工行业劳动力水平仍有待提高，对于混凝土的振捣、养护、防水细部处理无法做到相当完善，故在进行了大量文献参考和市场调查后，以上海工业智能中心项目的建设为主体，研究出了一种超高性能的抗渗混凝土在项目地下空间结构中进行使用。

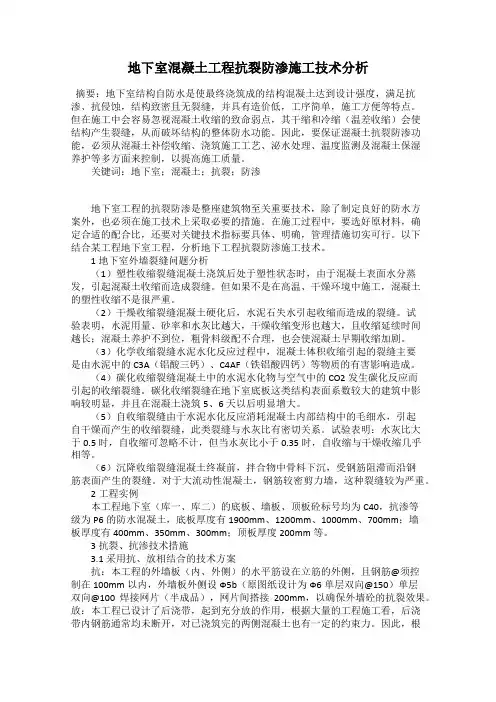

地下室混凝土工程抗裂防渗施工技术分析
地下室混凝土工程抗裂防渗施工技术分析摘要：地下室结构自防水是使最终浇筑成的结构混凝土达到设计强度，满足抗渗、抗侵蚀，结构致密且无裂缝，并具有造价低，工序简单，施工方便等特点。
但在施工中会容易忽视混凝土收缩的致命弱点，其干缩和冷缩（温差收缩）会使结构产生裂缝，从而破坏结构的整体防水功能。
因此，要保证混凝土抗裂防渗功能，必须从混凝土补偿收缩、浇筑施工工艺、泌水处理、温度监测及混凝土保湿养护等多方面来控制，以提高施工质量。
关键词：地下室；混凝土；抗裂；防渗地下室工程的抗裂防渗是整座建筑物至关重要技术，除了制定良好的防水方案外，也必须在施工技术上采取必要的措施。
在施工过程中，要选好原材料，确定合适的配合比，还要对关键技术指标要具体、明确，管理措施切实可行。
以下结合某工程地下室工程，分析地下工程抗裂防渗施工技术。
1地下室外墙裂缝问题分析（1）塑性收缩裂缝混凝土浇筑后处于塑性状态时，由于混凝土表面水分蒸发，引起混凝土收缩而造成裂缝。
但如果不是在高温、干燥环境中施工，混凝土的塑性收缩不是很严重。
（2）干燥收缩裂缝混凝土硬化后，水泥石失水引起收缩而造成的裂缝。
试验表明，水泥用量、砂率和水灰比越大，干燥收缩变形也越大，且收缩延续时间越长；混凝土养护不到位，粗骨料级配不合理，也会使混凝土早期收缩加剧。
（3）化学收缩裂缝水泥水化反应过程中，混凝土体积收缩引起的裂缝主要是由水泥中的C3A（铝酸三钙）、C4AF（铁铝酸四钙）等物质的有害影响造成。
（4）碳化收缩裂缝混凝土中的水泥水化物与空气中的CO2发生碳化反应而引起的收缩裂缝。
碳化收缩裂缝在地下室底板这类结构表面系数较大的建筑中影响较明显，并且在混凝土浇筑5、6天以后明显增大。
（5）自收缩裂缝由于水泥水化反应消耗混凝土内部结构中的毛细水，引起自干燥而产生的收缩裂缝，此类裂缝与水灰比有密切关系。
试验表明：水灰比大于0.5时，自收缩可忽略不计，但当水灰比小于0.35时，自收缩与干燥收缩几乎相等。
混凝土抗渗、防裂技术
混凝土抗渗、防裂技术1. 概述混凝土在使用过程中，容易受到气候因素、环境因素、结构因素等的影响，从而导致出现抗渗、防裂问题。
因此，对混凝土进行抗渗、防裂处理，是保证混凝土结构使用寿命、安全性的重要手段。
本规格旨在针对混凝土抗渗、防裂技术进行详细的规定和说明，以确保混凝土结构具备足够的抗渗、防裂性能。
2. 抗渗技术2.1 材料选用对于需要进行抗渗处理的混凝土结构，首先应选用具有良好抗渗性能的材料。
一般来说，可选用以下几种材料：（1）高性能混凝土：高性能混凝土具有高密实度、强度、抗渗性能等特点，能够有效地提高混凝土结构的耐久性和安全性。
（2）防水剂：防水剂能够在混凝土中形成一层致密的保护层，从而提高混凝土的抗渗性能。
可选用有机硅防水剂、聚氨酯防水剂、聚合物防水剂等。
（3）填料：填料能够填充混凝土中的微孔和裂缝，从而提高混凝土的密实度和抗渗性能。
可选用石英砂、膨胀珍珠岩、玻璃珠等。
2.2 技术措施（1）混凝土的浇筑应按照设计要求进行，避免出现浇筑不均匀、浇筑顺序错乱等问题。
（2）混凝土表面应进行充分的养护，避免出现表面龟裂、孔洞等问题。
（3）混凝土结构中应设置排水系统，将雨水及时排出，避免混凝土结构内部出现积水。
（4）混凝土结构中应设置伸缩缝，以缓解混凝土结构的内部应力，避免出现裂缝。
3. 防裂技术3.1 材料选用对于需要进行防裂处理的混凝土结构，应选用具有良好防裂性能的材料。
一般来说，可选用以下几种材料：（1）纤维增强材料：纤维增强材料能够在混凝土中形成一种网状结构，从而增强混凝土的抗裂性能。
可选用钢纤维、玻璃纤维、碳纤维等。
（2）聚合物改性材料：聚合物改性材料能够增强混凝土的延性和韧性，从而提高混凝土的抗裂性能。
可选用聚丙烯纤维、丙烯酸酯乳液、环氧树脂等。
（3）膨胀剂：膨胀剂能够在混凝土中产生膨胀作用，从而缓解混凝土结构的内部应力，避免出现裂缝。
可选用硅酸盐膨胀剂、铝粉膨胀剂等。
3.2 技术措施（1）混凝土结构应按照设计要求进行施工，避免出现浇筑不均匀、混凝土配合比不合理等问题。
混凝土抗裂防水剂在某工程地下结构防水中应用
混凝土抗裂防水剂在某工程地下结构防水中的应用摘要：随着社会对建筑质量要求的不断提升，对于建筑材料的选用条件也再发生巨大地变化，近年来伴随高层建筑的快速建设，地下工程的施工质量已经成为工程的重要考核指标，尤其是地下设施的不断增多，规模的逐步加大，对地下工程的混凝土浇筑质量要求也越来越严格，为了确保地下工程混凝土的浇筑质量，一些科技程度较高的混凝土添加剂在工程施工中得到大量的使用，本文主要结合抗裂防水剂在地下工程中的应用为例进行说明分析，以供广大同行交流学习。
关键词：抗裂防水剂地下工程混凝土施工应用中图分类号：tu37 文献标识码：a 文章编号：一、工程概况工程由地上高层、地下车库、配套公建组成。
工程底板厚400mm，外墙厚300mm，地下室顶板厚250mm，混凝土强度等级c30，抗渗等级p8。
该工程地下室部分为超长结构，超出规范规定的最大长度较多，同时结构与工程条件复杂，除了必须满足工程安全性、适用性、耐久性等要求外，还存在超长混凝土结构的裂缝预防与防水问题。
为了保证工程质量，决定考虑在底板侧墙及顶板掺加抗裂防水剂tb-csa。
tb-csa抗裂防水剂的性能“tb-csa抗裂防水剂为一种新型混凝土防水剂，它物理性为粉状、不燃、无毒、无氯、低碱，抗压强度比同配比混凝土提高10%；凝结时间同基准混凝土，对钢筋无锈蚀，能使混凝土的抗渗等级提高，由于它的膨胀作用，可以让混凝土内部的应力分布得到改善，对提升工程的抗裂防渗性将有巨大作用。
tb-csa防腐型抗裂防水剂是由多种有机和无机组分配制而成的粉末状的抗裂防腐防水材料，是在csa抗裂防水剂（硫铝酸钙为膨胀源）基础上进一步引入抗盐侵蚀组分、钢筋阻锈组分、抗氯离子渗透组分，成功的将膨胀、抗渗有机结合起来，达到抗裂抗渗的目的。
tb-csa抗裂防水剂的作用机理混凝土结构防止裂缝的发生是个常见问题，在施工过程中，一般根据结构情况要求混凝土构件无缝或少缝。
抗裂防水剂的作用机理：抗放兼备、以抗为主的原则。
混凝土浇筑方案中抗裂与抗渗的施工注意事项
混凝土浇筑方案中抗裂与抗渗的施工注意事项混凝土作为一种常见的建筑材料，被广泛应用于各种建筑结构中。
而在混凝土浇筑方案中，抗裂与抗渗是两个十分重要的施工注意事项。
本文将从不同角度探讨混凝土浇筑方案中抗裂与抗渗的施工注意事项。
一、混凝土配比的合理性混凝土配比的合理性是确保混凝土抗裂与抗渗性能的关键。
在设计混凝土配比时，应根据工程结构的要求和环境条件综合考虑。
合理的水灰比、掺合料掺量以及骨料的选择等，都会对混凝土的抗裂与抗渗性能产生影响。
二、使用合适的防渗材料在混凝土浇筑中，可以添加一些防渗材料来提高混凝土的抗渗性能。
例如，聚合物改性材料可以改善混凝土的致密性，减少水分渗透的可能性。
另外，适当添加一些防渗剂也能起到一定的防渗效果。
三、控制水泥的含量水泥是混凝土中最常用的胶凝材料，但过高的水泥含量容易导致混凝土收缩，从而产生裂缝。
因此，在混凝土配比中应控制水泥的含量，以避免混凝土的过度收缩。
四、控制浇筑温度混凝土的浇筑温度也是影响抗裂性能的因素之一。
在高温季节，混凝土浇筑时应注意及时降温，避免混凝土过早脱水和收缩。
同时，在低温季节，应加强维持混凝土的温度，避免混凝土冻胀导致的裂缝。
五、采用合理的养护措施混凝土浇筑后的养护是保证抗裂性能的重要环节。
应根据混凝土的具体情况制定合理的养护方案。
例如，可以采用覆盖湿布、喷水养护等措施，以保持混凝土的湿度，防止过早干燥和收缩。
六、合理布置和安装钢筋钢筋是混凝土中增加抗裂性能的重要措施之一。
在混凝土浇筑前，应按照设计要求合理布置和安装钢筋，以增强混凝土的抗拉强度，减少裂缝的产生。
七、控制浇筑的温度和湿度混凝土浇筑时的温度和湿度对混凝土的抗裂性能有重要影响。
应严格遵守施工规范，控制好浇筑的温度和湿度，以确保混凝土的稳定性和耐久性。
八、采用适当的混凝土浇筑技术混凝土浇筑技术也是影响抗裂性能的因素之一。
在施工过程中，应采用适当的混凝土浇筑技术，避免过度振捣和过快脱模，以减少混凝土的收缩和裂缝的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室混凝土工程抗裂\抗渗技术在工程中的应用摘要：青山湖区农民公寓地下室（库一、库二）的底板、墙板、顶板砼标号均为c45，抗渗等级为p6的防水混凝土，底板厚度有1200mm、1000mm、700mm；墙板厚度有400mm、300mm；顶板厚度300mm 等。
关键词：地下室混凝土工程抗裂抗渗技术措施
中图分类号：[tu28]文献标识码： a 文章编号：
一、工程概况
本工程地下室（地库ａ、地库ｂ）的底板、墙板、顶板砼标号均为c45，抗渗等级为p6的防水混凝土，底板厚度有1200mm、1000mm、700mm；墙板厚度有400mm、300mm；顶板厚度300mm等。
二、抗裂、抗渗技术措施
１、采用‘抗裂’、‘放松’结合，以抗为主的技术方案，‘抗’：本工程的外墙板（内、外侧）的水平筋设在立筋的外侧，且钢筋间距须控制在100mm以内，外墙板外侧设ф5（原图纸设计为ф6单层双向@200）单层双向@100焊接网片（半成品），网片间搭接200mm，以确保外墙砼的抗裂效果。
‘放’：本工程已设计了后浇带，起到充分放的作用，根据大量的工程施工看，后浇带内钢筋通常均未断开，对已浇筑完的两侧混凝土也有一定的约束力，因此，根据本工程的后浇带作用看主要为抗伸缩，为此建议设计确定本工程的后浇带部位钢筋采用搭接连接。
２、通过优选级配，控制好原材料质量来减少砼的收缩.
（一）本工程地下室砼标号为c45（f28），为减少砼中水泥用量，降低砼浇筑后的温度，从而有效控制其温升、缩小温差，因此，拟考虑本工程地下室砼标号改为c45（f45或f60），充分利用砼的后期强度，由设计确定此龄期。
（二）选用收缩小的普通水泥po42.5，水泥用量不得少于300 kg/m3；采用5-25（31.5）的碎石，含泥量不得大于1.0%，泥块含量不得大于0.5%；中砂，含泥量不得大于2.0%，泥块含量不得大于1.0%，细度模数大于或等于2.5，砂率宜为35%；采用不含有害物质的洁净水，每立方用水量不大于175kg；粉煤灰的掺量为水泥用量15%；采用中效缓凝减水剂cf-2或高效缓凝减水剂jrc-2d；底板部位砼中掺加uea掺量为10%（后浇带部位14%），地下室墙、顶板部位采用聚丙烯纤维掺量为0.8kg/m3.底板部位坍落度为140±20mm，墙、顶板部位坍落度为160±20mm.
（三）在混凝土中掺加聚丙烯纤维的特点：
（1）材料性能：在混凝土中掺加了0.8kg/m3聚丙烯纤维，加入混凝土中的纤维有阻裂效应，能延缓裂缝的产生和扩展，减少及细化裂缝，它能填埋了部分混凝土内部孔隙，减少了孔隙大小和数量，极大地增加了混凝土基体的密实性，大大提高了混凝土的抗渗性、抗冻性及抵抗有害介质侵蚀能力，提高了纤维混凝土建筑物的耐久性。
（2）改善和易性，使混凝土不离析泌水，提高混凝土抗塑收缩的能力。
（3）纤维混凝土的质量要求：搅拌站必须严格计量投料，保证搅拌时间，使混凝土的配料分布均匀，防止成团结块，确保纤维分布均匀；
（4）为确保纤维的计量准确，事先将纤维按每拌用量分别过称小袋包装，搅拌时按袋投放、充分搅拌均匀；
（四）在底板砼中掺加uea掺量为10%，因为该材料的性能是仅在潮湿状况下能够充分发挥其膨胀的作用，因此本材料仅拟在底板中使用。
三、通过优化施工工艺、加强砼浇筑过程控制，加强早期养护
1、做好施工前的技术准备工作：混凝土厂家将配比单上报给本项目部的各参与方进行审核，包括材料状况等情况；掌握气候情况，尽量避开雨季浇筑。
2、坍落度的控制：在第一车混凝土到达现场后，试验员应及时进行复核配比单和坍落度的测试，并经过监理的认证达到要求的配合比时方可浇注，发现不符坚决退场。
3、落实振捣人员：振捣人员挑选以往进行操作过的，并且有振捣知识、振捣经验和工作责任心的职工，并在浇注前由施工员进行认真的技术交底（严格分层、逐层振捣密实，且在砼终凝前将给予二次振捣）。
4、混凝土表面处理：混凝土表面处理在混凝土浇捣后2小时左右进行，板面先按标高用刮尺刮平，在初凝前用滚筒来回碾压数遍并二次振捣后，用木蟹打磨，待混凝土收水后，再二次用木蟹搓，
以闭合收水裂缝，木蟹的纹路与房子纵向一致，待终凝后马上采取养护措施。
5、模板的拆除时间：混凝土在硬过程中，早期由于混凝土内部水化热升温，混凝土内外温差会形成混凝土温度梯度，产生很大的拉应力，而混凝土早期强度低，极限拉伸小，处于不利的温度条件下，极易形成裂缝，因此采用延迟拆模时间，7天后方可拆除外墙侧模板，模板的保温作用可以减少混凝土表面的热扩散，降低混凝土内外温差，防止表面裂缝，同时可以延长散热时间，充分发挥混凝土强度的潜力和材料的松弛特性，使平均总温差对混凝土产生的拉应力小于混凝土抗拉强度，防止混凝土中产生贯穿性裂缝。
6、混凝土的养护：底板混凝土的养护在混凝土浇注结束后8小时内用薄膜覆盖后盖一层草袋，定时浇水养护；外墙采用带模板并浇水养护，外墙养护7-14天后拆模，始终保持外墙表面湿润，可采用在墙顶敷设喷淋管道进行淋水养护；顶板表面采用蓄水办法（板四周砌筑挡水坝）养护不少于15天。
四、通过温度测定，来控制砼的内外温差
本工程底板、墙板砼均进行温度监控，掌握砼内外的温差变化情况，及时采取措施（覆盖薄膜、麻袋等）将其温差控制25c°以内，此监测将委托专业检测单位进行监控并出具第三方专业监测报告。
五、安全措施：
1、所有用电设备须经专业技术人员检查合格后才能投入使用。
2、现场施工人员必须配戴安全帽。
3、输送泵管道架设安装牢固，末端软管宜采用绳子牵引浇筑。
4、墙体和柱砼浇筑要操作平台，不得站在模板上或支撑上操作。
5、井口临边应设置安全防护和警告标志，夜间设警示红灯。
