合成纤维用于混凝土防裂和抗渗的研究-李玉琳
合成纤维用于混凝土防裂和抗渗的研究
李玉琳、廉慧珍
(1.北京住总集团五公司2.清华大学土木工程系)
摘要：选用合成纤维可提高混凝土的断裂韧性、抗裂和抗渗性能，减小收缩，使高强混凝土结构的延性提高，混凝土拌和物流变性改善。
实验研究了合成纤维、粉煤灰对混凝土结构的抗裂、抗渗、断裂性、收缩及钢筋握裹力等性能的影响。
关键詞：纤维增强；混凝土；合成纤维
一、前言
掺入纤维材料以增强脆性的抗裂性能和韧性，已有悠久的历史。
如最古老的稻草增强粘土抹墙以及麻刀石、石棉水泥等。
自罗缪第和巴特森在1963年提出混凝土开裂机理以及钢纤维间距的影响后，钢纤维增强混凝土（FRC）受到广泛的关注，30多年来，随着生产技术的发展，已解决了FRC拌和物搅拌困难、纤维与混凝土的粘接力等问题，在重要道路路面、飞机跑道、桩帽等防裂和抗冲磨要求高的工程，以及屋面或地下刚性防水的工程中，FRC已发挥了显著的优势。
合成纤维属于低模量纤维，选用合适外形的合成纤维在一定掺量下可减小混凝土裂缝宽度，从而提高混凝土的抗渗性能和断裂韧性。
加拿大、美国等国家已研制出用于混凝土的乱向合成短纤维（以下简称纤维），并广泛应用。
其中如美国的NECON公司的尼纶纤维已有20年的历史。
美国希尔兄弟化学公司的杜拉纤维已打入我国市场，先后用于公路路面和桥面的修补，屋面、地下、游泳池等的刚性防水，大面积薄构件如地面、楼板、车道等的防裂。
我国目前已有少量用于混凝土的聚丙烯、尼纶等纤维的生产，其性能不亚于国外同类产品，而价格则低50%~60%，已在上海等地成功地用于刚性防水、大面积的基础底板防裂等工程。
北京住总集团五公司使用中科院化学所研制的国产合成纤维进行了实验研究，并在北京南线阁商住楼的楼板自密实混凝土中使用。
实验研究表明，合成纤维用于混凝土防裂和抗渗是经济、合理的，并可明显提高拌和物的施工性能。
尤其对大面积构件如楼板，能有效地预防由于塑性收缩或沉降引起的早期开裂。
二、实验用主要原材料
水泥：425＃普通硅酸盐水泥、矿渣水泥和525＃硅酸盐水泥，主要技术性能见表1。
矿物细掺料：元宝山Ⅰ级粉煤灰和冀北Ⅱ级粉煤灰，主要性能见表2。
合成纤维：聚丙烯纤维，纤度12黛（Denier,纤维长9000m、质量为1g，称为1黛）相对密度为0.91，长度为1.8cm，单丝拉力为5g/黛。
高效减水剂：JSJ复合高效减水剂。
表1实验用水泥主要性能
表2试验用粉煤灰主要性能
三、试验及结果分析
1、抗裂效果观察
用525＃普通硅酸盐水泥分别掺入粉煤灰、膨胀剂和纤维制作砂浆板，与纯水泥砂浆板对比。
胶凝材料：砂为1：1，板尺寸为50cm×50cm×2cm。
成型后置于户外露天，经观察，最先出现裂纹的是掺膨胀剂的试件，其次是纯水泥的。
掺入纤维的试件裂纹细小，数量随纤维掺量的增加而减少，同时掺入纤维和粉煤灰的试件出现裂纹延迟，而且进一步发展的现象明显减少。
由于手工搅拌不均匀，在纤维多的部位不见裂纹。
观察表明，纤维与粉煤灰复合掺用可以避免由于养护不足而出现的早期裂缝。
2、掺纤维的高性能混凝土的性能
以相同配合比配制中等强度等级的高性能混凝土，分别掺膨胀剂、纤维、纤维＋粉煤灰，检测其拌和物坍落度和坍落度损失，以及硬化后的性能，并与空白混凝土对比，结果见表3。
表3不同掺加物对混凝土性能的影响
注：X39~X42比X32~X34纤维掺量稍大，水胶比稍低。
由表3可见：
（1）掺纤维的混凝土比不掺纤维混凝土的拌和物坍落度约减小17%，而粉煤灰与纤维复合掺用时，坍落度只减小4%。
掺膨胀剂的混凝土拌和物和空白混凝土拌和物的坍落度损失都较大，而掺纤维后混凝土拌和物1h坍落度损失减少85%，损失后的坍落度（从109mm至184mm）与空白混凝土拌和物损失后的坍落度（从230mm至184mm）相同。
表明掺用纤维的混凝土坍落度比空白混凝土和掺膨胀剂的混凝土稍小，但坍落度损失减小了很多。
（2）掺纤维后的混凝土抗压强度无明显变化，而弹性模量则明显提高。
（3）当水压为1.5MPa时，粉煤灰与纤维复合掺用的混凝土渗水高度下降63.3%，与掺膨胀剂的相当。
（4）当水压为2MPa时，适当增加纤维掺量，则粉煤灰与纤维复合掺用的混凝土渗水高度下降87.5%，只掺纤维的混凝土渗水高度下降68.8%。
此外，掺纤维的混凝土在搅拌时不仅消除了离析现象，而且消除了与容器和工具之间粘滞的现象，泵送时不粘泵管。
3、混凝土应力－应变曲线和断裂性能测试
（1）受拉应力－应变曲线采用RILEM（材料与结构实验室）推荐的楔入劈拉法测定。
3种试件分别为：掺膨胀剂的混凝土、掺纤维的混凝土以及空白混凝土，混凝土强度等级C40，图1为试件及实验装置示意。
实验结果用劈拉荷载－应变曲线表示，见图2。
图1楔入劈拉法实验试件与装置示意
1－楔形压头；2－试件；3－切缝；4－电阻片
图2C40高性能混凝土劈拉荷载－应变曲线
1－掺尼纶纤维；2－空白（X32）；3－掺膨胀剂（X34）
由图2可见，掺膨胀剂的混凝土与空白混凝土的劈拉荷载－应变曲线基本相同，只是掺膨胀剂后混凝土极限应变从空白混凝土的4000×10ˉ6增加到4300×10ˉ6。
掺纤维后，则混凝土极限应变增加到5000×10ˉ6，断裂能提高约19%，最大劈拉荷载增加1kN。
（2）轴压应力－应变曲线采用INSTRON全能伺服实验机测定，加载速率为150×10ˉ6/s，混凝土强度等级为C100，实验结果见图3。
图3C100混凝土轴压应力－应变曲线
1－掺纤维的混凝土；2－不掺纤维的混凝土
由图3可见，高强混凝土掺用纤维后，抗压强度有所下降，断裂能明显提高。
由于极限压应变的增加（以应力下降15%时的应变计，增加10.9%），钢筋混凝土构件的延性也将得到提高（钢筋混凝土结构延性比＝Δu/Δy，其中Δu为混凝土极限限压应变，Δy为钢筋屈服时混凝土的应变）。
4、收缩实验
纤维混凝土和空白混凝土收缩的对比见图4。
图4 纤维混凝土和空白混凝土收缩的对比
1－掺粉煤灰＋纤维；2－掺纤维；3－空白
由图4可见，掺用纤维可减小混凝土的收缩，纤维与粉煤灰复合掺用的效果更明显。
5、钢筋握裹力检测
检测纤维混凝土、掺膨胀剂的混凝土和空白混凝土的钢筋握裹力，结果如表4所示。
表4 不同种类混凝土的钢筋握裹力对比
由表4可见，掺纤维后混凝土的钢筋握裹力基本无变化，但混凝土与钢筋粘接情况较好，破坏时混凝土不碎裂。
四、结论
1、掺用纤维提高混凝土的断裂韧性、减小收缩、提高抗裂性能和抗渗性能，并可使高强混凝土结构的延性有所提高。
2、纤维与粉煤灰复合掺用时，其减小收缩和抗裂的效果更明显，因此纤维特别适用于高性能混凝土。
3、由钢筋握裹力实验可知，掺用纤维的混凝土有比普通混凝土缓慢的变形和破坏行为，断裂时不迸裂。
4、掺用纤维特别是同时掺用粉煤灰时，可明显改善混凝土拌和物的流变性能，因而有利于提高混凝土的施工质量，减少混凝土的原始缺陷。
聚丙烯纤维高性能混凝土抗渗性能的试验
聚丙烯纤维高性能混凝土抗渗性能的试验通过测试商品混凝土吸水率、渗透高度、抗氯离子渗透性（电通量）、不同深度氯离子浓度等指标，研究了掺入聚丙烯纤维对高性能商品混凝土抗渗性能的影响。
试验结果表明，由于高性能商品混凝土中掺有粉煤灰、硅粉，其抗渗性大大提高；而掺入聚丙烯纤维后吸水率、渗透高度增大，但抗氯离子渗透性无明显变化，需要做进一步的研究。
0 前言为改善高性能商品混凝土抗拉强度低、极限应变小、抗冲击性差、脆性大、易开裂等缺点，满足对商品混凝土高强度高韧性的要求，近年来，通过在高性能商品混凝土中掺入短纤维改善其上述不足正受到广泛重视。
聚丙烯纤维是研究较早并已用于商品混凝土的聚合物纤维之一，它通过大量吸收能量，大幅度提高了商品混凝土抗裂能力及改善抗冲击性能，并提高了商品混凝土的整体性，这些已经为大量试验证实。
但是聚丙烯纤维对商品混凝土抗渗性能的影响，目前存在2 种不同的观点。
一种观点认为：纤维掺入商品混凝土后基体失水面积减小，水分迁移困难，从而使毛细管失水收缩形成的毛细管张力有所减小；同时，由于合成纤维的弹性模量高于凝结初期基体的弹性模量，增加了塑性和硬化初期复合体的抗拉强度，减少了纤维商品混凝土的微裂缝，孔隙结构得到改善，从而提高了商品混凝土的抗渗性[1]。
另一种观点认为：纤维的加入增加了商品混凝土的界面，导致商品混凝土孔隙率提高，抗渗性降低。
关于掺入聚丙烯纤维对商品混凝土抗渗性能的影响，已进行了很多试验研究。
但是，这些研究中大都用渗透高度法，即制作上下底面直径分别为175mm和185mm、高度为150mm的圆柱体试件，养护28d后，测定在恒压条件下24 h 后试件的渗水高度，作为衡量商品混凝土抗渗性的指标。
除采用这种方法外，本文还进行了吸水率、抗氯离子渗透性（电通量）、不同深度氯离子浓度试验，采用不同的指标，综合研究聚丙烯纤维对高性能商品混凝土抗渗性的影响。
1 试验概述1.1 原材料及商品混凝土配合比水泥：大连小野田水泥厂生产的42.5R 普通硅酸盐水泥；粗骨料：最大粒径为20 mm的碎石；细骨料：细度模数为2.9 的河砂；粉煤灰：大连热电厂生产的二级粉煤灰；硅粉：上海埃肯公司生产的硅粉；纤维：PP 纤维，性能见表1；减水剂：sika 高效减水剂。
混凝土抗裂与抗渗技术研究
混凝土抗裂与抗渗技术研究混凝土是现代工程建设中常用的材料之一，其强度和耐久性对项目的质量和寿命起着重要的影响。
在混凝土的使用过程中，抗裂和抗渗技术是关键因素之一，本文将对混凝土抗裂和抗渗技术进行研究。
一、混凝土抗裂技术混凝土抗裂技术指的是增加混凝土的抗裂能力，减少裂缝的产生和扩展。
裂缝的产生是由于混凝土在受到外力作用时发生的内部应力超过其抗拉强度造成的。
因此，提高混凝土的抗拉强度是抗裂技术的主要目标之一。
一种常用的抗裂技术是在混凝土中添加纤维材料。
纤维材料可以有效地增加混凝土的韧性和抗裂能力，阻碍裂缝的扩展。
常见的纤维材料包括钢纤维、聚丙烯纤维和玻璃纤维等。
这些纤维材料可以分散在混凝土中，提供额外的强度和韧性，从而减少裂缝的产生。
另外，混凝土的配合比也对抗裂性能有重要影响。
合理的配合比可以保证混凝土具有足够的抗裂能力。
在配合比的设计中，需要考虑到水泥的粘结性能和骨料的粒径分布，以及适量的掺合料添加等因素。
通过调整这些因素，可以提高混凝土的抗裂能力。
二、混凝土抗渗技术混凝土的抗渗性能是建筑物的重要指标之一。
抗渗技术旨在增强混凝土的密封性，减少水分渗透。
水分的渗透会导致混凝土产生腐蚀、老化和损坏等问题，从而影响建筑物的使用寿命。
一种常见的抗渗技术是添加防水剂。
防水剂可以在混凝土中形成一层润滑膜，阻止水分的渗透。
常见的防水剂有硅酸盐、乳胶、聚合物等。
这些防水剂可以降低混凝土的孔隙率，提高其密实性和防水性能。
此外，混凝土的抗渗性能还与混凝土的成分和施工工艺相关。
采用高质量的骨料和掺合料可以提高混凝土的密实性和抗渗能力。
同时，合理的施工工艺，如振捣和养护等，也会对混凝土的抗渗性能产生重要影响。
三、混凝土抗裂与抗渗技术的综合研究混凝土抗裂与抗渗技术在实际工程中是紧密相关的。
混凝土的抗裂能力和抗渗性能之间存在着相互制约的关系。
一方面，裂缝的产生和扩展会导致混凝土的渗透性增加；另一方面，水分的渗透会引起混凝土的膨胀和裂缝的扩展。
浅谈合成纤维在混凝土中的抗裂机理
维普资讯
婀。 。 一
表 ４ 聚丙烯纤维混凝土抗裂试验结果
０
５
人 民 长 江
２０ 生 ０＂ ／
概
０
５
０
５
以看成是较大表 面积 的材料 （ 如碎石 ） 吸附表面积较小的料体形 成 的体集合 。单体与单体 吸 附力 必然 小于单 体 内部 的吸 附力。
易分散 即在混凝 土拌 和过程中依靠 自身 的摩 擦和揉搓不会象钢 纤维有成 团现象 。
（） ３ 合成纤 维的性 能指标。常用 于增强混凝 土 的合 成纤 维 性能指标 ， 见表 １ 。 收稿 日期 ：０７— １ ９ ２０ ０ —１
作者简介 ： 吴
磊 ， 中国水利水电建设工程 咨询 中南公司 ， 男， 助理 工程师。
维普资讯
第３ ８卷 第 ４期
２ ７年 ４ 月 ００
人 民 长 江
Ｙａ ｔｅ Ｒｉｅ ｎｇｚ ｖｒ
ｖ０ ． ８． ｏ ４ １３ Ｎ ． Ａｐｉ， ２ ０ ｒ Ｏ７ ｌ
文章编号 ：０ １ １９ ２０ ）４ ０３—０ １０ —４７ （０７ ０ —０ ８ ２
为 了达到这一 目标 ， 近年来 发展起 来 的合 成纤 维 已被用 于混凝
土 中， 它是 提高混凝土韧性 、 冲耐磨性 、 抗 抗渗性 、 耐久 性及抗 收 缩断裂性的有效途径 。本文 就合成纤维在混凝 土中的作用机理
做 了一 些探讨研究 ， 验结果 的正 确与否 有待 于工程 实践 的检 试 查， 目的是推广合成 纤维在混凝土 中的广 泛应 用 。
高 、 拉强度相对低的缺陷 ， 抗 答案是肯定 的。
众所周知 ， 凝土是一 种抗 压强度 大而抗 拉 强度相 对较低 混
加入纤维的混凝土抗渗性能分析

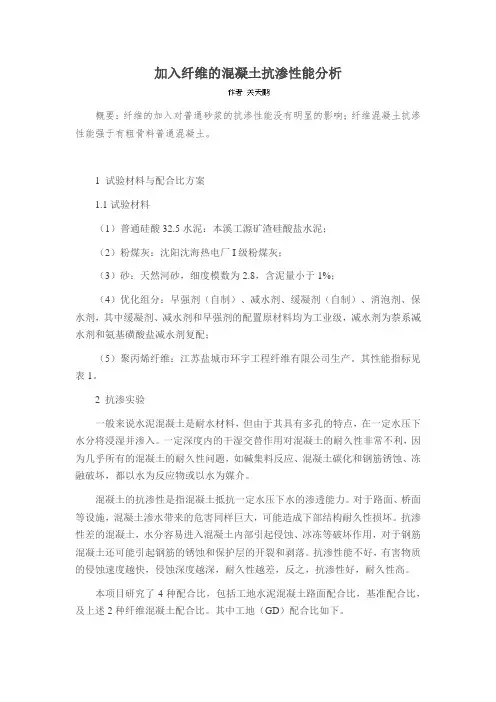

加入纤维的混凝土抗渗性能分析概要：纤维的加入对普通砂浆的抗渗性能没有明显的影响；纤维混凝土抗渗性能强于有粗骨料普通混凝土。
1 试验材料与配合比方案1.1试验材料（1）普通硅酸32.5水泥：本溪工源矿渣硅酸盐水泥；（2）粉煤灰：沈阳沈海热电厂I级粉煤灰；（3）砂：天然河砂，细度模数为2.8，含泥量小于1%；（4）优化组分：早强剂（自制）、减水剂、缓凝剂（自制）、消泡剂、保水剂，其中缓凝剂、减水剂和早强剂的配置原材料均为工业级，减水剂为萘系减水剂和氨基磺酸盐减水剂复配；（5）聚丙烯纤维：江苏盐城市环宇工程纤维有限公司生产。
其性能指标见表1。
2 抗渗实验一般来说水泥混凝土是耐水材料，但由于其具有多孔的特点，在一定水压下水分将浸湿并渗入。
一定深度内的干湿交替作用对混凝土的耐久性非常不利，因为几乎所有的混凝土的耐久性问题，如碱集料反应、混凝土碳化和钢筋锈蚀、冻融破坏，都以水为反应物或以水为媒介。
混凝土的抗渗性是指混凝土抵抗一定水压下水的渗透能力。
对于路面、桥面等设施，混凝土渗水带来的危害同样巨大，可能造成下部结构耐久性损坏。
抗渗性差的混凝土，水分容易进入混凝土内部引起侵蚀、冰冻等破坏作用，对于钢筋混凝土还可能引起钢筋的锈蚀和保护层的开裂和剥落。
抗渗性能不好，有害物质的侵蚀速度越快，侵蚀深度越深，耐久性越差，反之，抗渗性好，耐久性高。
本项目研究了4种配合比，包括工地水泥混凝土路面配合比，基准配合比，及上述2种纤维混凝土配合比。
其中工地（GD）配合比如下。
从表1中可以看出，未掺入纤维的JZ水泥基配合比的抗渗性能最好，其次为F1、S1，但相差均不大，三者均比含有粗骨料的GD抗渗性能好。
分析其原因是，JZ由于没有大体积纤维和粗骨料，水泥基体密实度很好，所以抗渗性能最好。
而F1、S1由于纤维体积掺量较大，纤维之间相互交错，导致水泥基体有相互连通的通道，降低了水泥基体的抗渗性能。
但由于部分纤维对混凝土具有增密作用，使混凝土内部水泥浆体空隙细窄，而且曲折互不连通，又一定程度上增强了抗渗性能。
聚乙烯醇纤维在抗冲磨混凝土中的应用研究

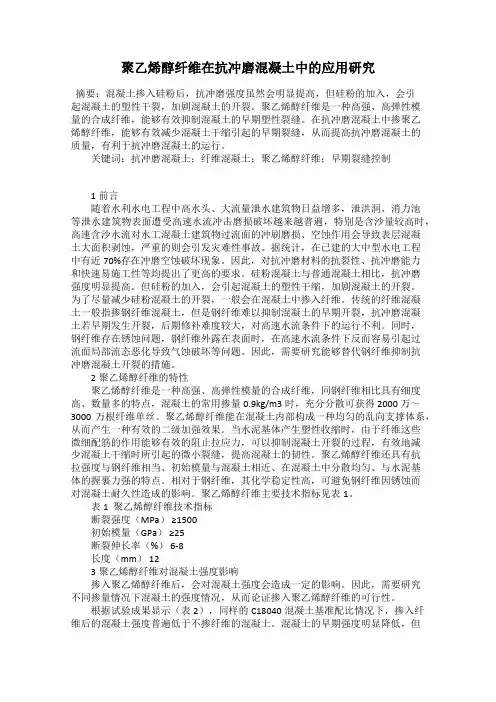

聚乙烯醇纤维在抗冲磨混凝土中的应用研究摘要：混凝土掺入硅粉后，抗冲磨强度虽然会明显提高，但硅粉的加入，会引起混凝土的塑性干裂，加剧混凝土的开裂。
聚乙烯醇纤维是一种高强、高弹性模量的合成纤维，能够有效抑制混凝土的早期塑性裂缝。
在抗冲磨混凝土中掺聚乙烯醇纤维，能够有效减少混凝土干缩引起的早期裂缝，从而提高抗冲磨混凝土的质量，有利于抗冲磨混凝土的运行。
关键词：抗冲磨混凝土；纤维混凝土；聚乙烯醇纤维；早期裂缝控制1前言随着水利水电工程中高水头、大流量泄水建筑物日益增多，泄洪洞、消力池等泄水建筑物表面遭受高速水流冲击磨损破坏越来越普遍，特别是含沙量较高时，高速含沙水流对水工混凝土建筑物过流面的冲刷磨损、空蚀作用会导致表层混凝土大面积剥蚀，严重的则会引发灾难性事故。
据统计，在已建的大中型水电工程中有近70%存在冲磨空蚀破坏现象。
因此，对抗冲磨材料的抗裂性、抗冲磨能力和快速易施工性等均提出了更高的要求。
硅粉混凝土与普通混凝土相比，抗冲磨强度明显提高。
但硅粉的加入，会引起混凝土的塑性干缩，加剧混凝土的开裂。
为了尽量减少硅粉混凝土的开裂，一般会在混凝土中掺入纤维。
传统的纤维混凝土一般指掺钢纤维混凝土，但是钢纤维难以抑制混凝土的早期开裂，抗冲磨混凝土若早期发生开裂，后期修补难度较大，对高速水流条件下的运行不利。
同时，钢纤维存在锈蚀问题，钢纤维外露在表面时，在高速水流条件下反而容易引起过流面局部流态恶化导致气蚀破坏等问题。
因此，需要研究能够替代钢纤维抑制抗冲磨混凝土开裂的措施。
2聚乙烯醇纤维的特性聚乙烯醇纤维是一种高强、高弹性模量的合成纤维，同钢纤维相比具有细度高、数量多的特点，混凝土的常用掺量0.9kg/m3时，充分分散可获得2000万～3000万根纤维单丝。
聚乙烯醇纤维能在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果。
当水泥基体产生塑性收缩时，由于纤维这些微细配筋的作用能够有效的阻止拉应力，可以抑制混凝土开裂的过程，有效地减少混凝土干缩时所引起的微小裂缝，提高混凝土的韧性。
纤维素纤维及纤维混杂混凝土抗裂抗渗牲能的试验研究及工程应用

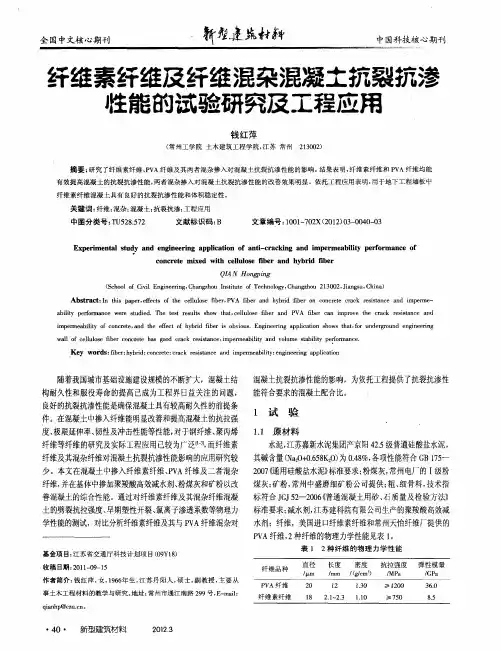

随着我国城市基础设施建设规模的不断扩大，混凝土结 混凝土抗裂抗渗性能的影响，为依托工程提供了抗裂抗渗性 构耐久性和服役寿命的提高己成为工程界日益关注的问题， 良好的抗裂抗渗性能是确保混凝土具有较高耐久性的前提条 件。在混凝土中掺入纤维能明显改善和提高混凝土的抗拉强 能符合要求的混凝土配合比。 ＋
有效提高混凝土 的抗裂抗渗性能， 两者混杂掺入对混凝土抗裂抗渗性能的改善效果 明显 。依托 工程应用表 明， 用于地下工程墙板中 纤维素纤维混凝土 具有 良好的抗裂抗渗性能和 体积稳定性 。
关键词： 纤维； 混杂； 混凝土； 抗裂抗渗； 工程应用
中图 分 类 号 ： Ｕ ２ ． ２ Ｔ ５８ ７ ５ 文献标识码： Ｂ 文 章 编 号 ：０ １ ７２ ２ １） ３ ０ ４ — ３ １０ — ０ Ｘ（０２ ０ — ００ ０
土的劈裂抗拉强度、 早期塑性开裂、 氯离子渗透系数等物理力
标准要求； 减水剂， 江苏建科院有限公司生产的聚羧酸高效减 Ｐ Ａ纤维， 种纤维的物理力学性能见表 Ｉ Ｖ ２ 。
０７ 通用硅酸盐水泥》 标准要求； 粉煤灰， 常州电厂的 Ｉ 级粉 少。本文在混凝土中掺入纤维素纤维、Ｖ Ｐ Ａ纤维及二者混杂 ２０ 《 纤维， 并在基体中掺加聚羧酸高效减水剂、 粉煤灰和矿粉以改 煤灰； 矿粉， 常州中盛磨细矿粉公司提供； 细骨料， 粗、 技术指
善混凝土的综合性能。通过对纤维素纤维及其混杂纤维混凝 标符合Ｊ Ｊ ２ ２０ 《 Ｇ － ０６普通混凝土用砂、 ５ 石质量及检验方法》
Ｋｅ ｒ ｓ ｆ ｅ ； ｙ ｒ ； ｏ ｃｅｅ ｃａ ｋ ｒ ｓ ｔｎ ｅ ａ ｄ ｉ ｐ ｒ ｅ ｂｌ ｙ ｅ ｇｎ ｅｉｇ ａ ｐｉａｉ ｙ ｗｏ ｄ ： ｂ ｒｈ ｂ ｄ ｃ ｎ ｒｔ； ｒｃ ｅ ｉ ａ ｃ ｍ ｅ ａ ｉ ｔ； ｎ ｉ ｅｒ ｐ ｌ ｔ ｎ ｉ ｉ ｓ ｎ ｍ ｉ ｎ ｃ ｏ
合成纤维抗裂抗渗混凝土施工技术
图 １ 。 ２ ２ 合 成 纤 维 混 凝 土 操 作 工 艺 ．
体， 其体 积 比原材 料 的体 积要 小 ， 因而 引起 体积 收缩
而 产生 的 收缩裂 缝 ， 细 裂缝 在 细 裂缝 的发 展 中大 微
（ ） 维 掺量 的确定 １纤
少 于 ７ｄ 。
（ ） 成 纤维 混凝 土操 作要 点 ４合 合 成纤 维混 凝土 施工 操作 要 点主要 有 纤维 品种 的控制 、 维掺量 的控 制 、 纤 搅拌 投 料 顺 序 的控 制 、 搅 拌 均匀 性 的控制 、 筑振 捣控 制等 浇
维普资讯
第 ７期
马 暾等 ： 合成纤维抗裂抗渗混凝 土施工技术
４ ３
混凝 土必 须在 前一 层 混 凝 土 初 凝 前 接 上 ； 成 纤 维 合
混凝土 振 捣 时问宜 略大 于普 通 混 凝 土 的振 捣 时 间 ，
但不 能过 振 。
纤 维混 凝 土 应 采用 保 湿 养 护 ， 湿养 护 时 间 不 保
Ａ ｔ－ｒ ｃ ｎ ｔ－ ａ ｇ ｎ ｅ ｉｇ Ｔｅ ｈ ｉｕ Ａｎ ｉ ａ ｋ ａ ｄ Ａｎ ｉ ｅ ｋ Ｅｎ ｉｅ ｒ ｃ ｎｑ ｅ ・ ｃ － ｌ ｎ ｂ ｉｇ Ｓ ｎｈ ｔ ｉｒ ｓ ｉ ｎ ｒ ｔ ｙ Ｕｓｎ ｙ ｔ ｅ ｉ Ｆ ｂ ｅ ｎ Ｃｏ ｃ ｅ ｅ ｃ
维普资讯
浙 江建 筑 ， ２ 第 ５卷 ， ７期 ，０ ８年 ７月 第 ２０
Ｚ ｅｉｎ ｏ ｓ ｕ ｔ ｎ，Ｖｏ． ５，Ｎｏ ７，Ｊ １２ ０ ｈ ｊ ｇ Ｃ ｎｔ ｃｉ ａ ｒ ｏ １２ ． ｕ．０ ８
合成 纤 维 抗 裂 抗 渗 混 凝 土施 工技 术
创新合成纤维抗裂抗渗混凝土施工工艺解决地下室大体积混凝土裂缝质量通病QC
创新合成纤维抗裂抗渗混凝土施工工艺解决地下室大体积混凝土裂缝质量通病XX市建筑总公司技术中心QC小组二ＯXX年X月X日目录一、小组概况 (1)二、工程概况 (2)三、选题理由 (2)四、现状调查 (2)五、课题目标 (4)六、原因分析 (4)七、要因确认 (5)八、制定对策 (6)九、对策实施 (7)十、实施效果 (9)十一、标准化 (9)十二、效益分析 (9)十三、今后打算 (10)一、小组概况QC小组概况表制表人：XX 20XX年5月30日本小组多年来致力于公司技术难点和新课题的攻关活动，全体成员均经过全面质量管理培训，学习时间均在180课时以上，有丰富的QC小组活动经验。
二、工程概况高层公寓式酒店工程位于青岛市经济技术开发区大造船厂路以南，嘉陵江东路以东，由青岛海景花园酒店管理有限公司投资兴建，青岛市建筑设计研究院股份有限公司设计，青岛惠中建设监理有限公司监理。
XX市建筑总公司总承包施工。
工程于20XX年5月10日开工，计划2009年12月30日竣工。
本工程负一层为地下车库，在地下车库四角分别有27#、28#、29#、30# 4个高层单体楼座，27#、28#楼为21层，29#、30#楼为18层，标准层层高2.9米，建筑总高度:27#、28#楼为71.7米；29#、30#楼为62米，总建筑面积：70053平方米。
本工程为框架剪力墙结构，地下室底板及外墙混凝土设计标号为C30/S8自防水混凝土。
地下车库外墙厚为400㎜，车库底板厚度为500㎜，游泳池机房底板厚度为800㎜， 27#、28#、29#、30#楼底板厚度为1200㎜，混凝土量约为9500 m3。
三、选题理由随着社会经济的日益发展，高层建筑逐渐增多，特别是带地下室的高层建筑，会成为将来建筑的主流。
而影响地下室使用功能的主要是地下室的渗漏问题，归根结底就是地下室的裂缝问题。
因此，解决地下室混凝土的裂缝问题，具有十分重要的意义。
它可以提高建筑的抗渗性能，保证建筑物的使用功能；又可以确保建筑物基础的质量，保证了混凝土的耐久性和建筑物的结构安全，对提高建筑施工质量，保证建筑安全使用有着深远的意义。
聚乙烯醇纤维在混凝土中的应用及效果评估
聚乙烯醇纤维在混凝土中的应用及效果评估一、前言混凝土作为建筑材料中的重要一员，其性能的稳定性和可靠性直接影响到建筑物的安全性和寿命。
为了提高混凝土的性能，目前常用的方法是添加各种掺合料，其中聚乙烯醇纤维(PVA纤维)是一种常用的掺合料。
本文将详细介绍PVA纤维在混凝土中的应用及效果评估。
二、PVA纤维的特性PVA纤维是一种水溶性合成纤维，具有以下特性：1. 高强度：PVA纤维的拉伸强度高于同等直径的钢丝，能有效增强混凝土的抗拉强度。
2. 高模量：PVA纤维的弹性模量高，能有效提高混凝土的刚度和稳定性。
3. 耐碱性：PVA纤维具有良好的耐碱性，不会与混凝土中的碱性物质发生反应，不会影响混凝土的硬化过程。
4. 耐腐蚀性：PVA纤维不会被微生物、昆虫、腐蚀物等破坏，使用寿命长。
5. 易分散：PVA纤维易于分散在混凝土中，不会出现团聚现象。
三、PVA纤维在混凝土中的应用1. 抗裂措施：由于混凝土的抗拉强度较差，易发生裂缝。
PVA纤维可以有效增强混凝土的抗拉强度，防止裂缝的发生。
2. 抗渗措施：混凝土的渗透性较强，容易受到外界的侵蚀。
PVA纤维可以填充混凝土中的微观孔隙，减少混凝土的渗透性。
3. 抗冻融措施：在低温环境下，混凝土易受到冻融循环的影响，导致裂缝和损坏。
PVA纤维可以有效提高混凝土的抗冻融性能。
4. 抗震措施：PVA纤维可以提高混凝土的刚度和稳定性，增加混凝土的抗震性能。
四、PVA纤维在混凝土中的效果评估为了评估PVA纤维在混凝土中的效果，我们进行了以下实验：1. 材料准备：选用普通硅酸盐水泥、河砂、碎石和PVA纤维作为材料，按照一定比例混合。
2. 试块制备：将混合后的材料制成40mm×40mm×160mm的标准试块。
3. 试验方法：使用万能试验机对试块进行拉伸试验和压缩试验，记录其强度和变形情况。
4. 结果分析：经过实验，加入PVA纤维的混凝土试块的抗拉强度和抗压强度均有所提高，变形情况也有所改善。
混凝土中添加纤维对韧性的影响研究
混凝土中添加纤维对韧性的影响研究引言混凝土是一种广泛应用于建筑和基础设施建设中的常见材料，其优点包括高强度、耐久性和可塑性等。
然而，在某些条件下，混凝土易于开裂并出现损坏，这导致了建筑物和基础设施的损坏和失效。
为了改善混凝土的性能，研究人员已经开始使用纤维增强混凝土（FRC）。
本文将探讨混凝土中添加纤维对韧性的影响。
背景混凝土中添加纤维是通过将纤维添加到混凝土中来改善其性能的一种方法。
这些纤维可以来自于天然材料（如羊毛或木材）或合成材料（如玻璃纤维或聚丙烯纤维）。
添加纤维的混凝土通常被称为纤维增强混凝土（FRC）。
FRC的主要优点是其能够提高混凝土的韧性。
韧性是指材料在受到应力后能够继续变形而不会破裂的能力。
FRC的韧性使其能够更好地抵御裂缝的形成和扩展，从而提高混凝土的耐久性和耐久性。
研究研究表明，添加纤维可以显著提高混凝土的韧性。
例如，一项研究发现，添加了纤维的混凝土比未添加纤维的混凝土具有更高的延展性和更好的抗裂性。
另一项研究发现，使用聚丙烯纤维增强的混凝土比未使用纤维增强的混凝土具有更高的抗裂性和更好的抗冲击性。
另外，研究还表明，纤维类型对混凝土的韧性有着不同的影响。
例如，一项研究发现，使用钢纤维增强的混凝土比使用玻璃纤维增强的混凝土具有更高的韧性。
然而，使用钢纤维增强的混凝土可能会导致混凝土的强度下降。
结论混凝土中添加纤维是一种改善混凝土性能的有效方法。
添加纤维可以显著提高混凝土的韧性，从而提高其耐久性和耐久性。
不同类型的纤维对混凝土的韧性有不同的影响，因此在选择纤维时应考虑实际应用条件和要求。
此外，尽管添加纤维可以提高混凝土的韧性，但这可能会导致混凝土的强度下降，因此在设计和测试混凝土结构时应考虑这一点。
