信令基础知识
NO.7共路信令基础知识
A
HSTP采用A、B平面 一个主信令区一对HSTP HSTP应有一定距离 平面内各个相连，平面间成对相连
HSTP1
HSTP2
HSTP3’ HSTP2‘
B
HSTP1‘
- 10 -
ZXJ10 数字程控交换机
无级信令网 分级信令网
我国采用三级信令网HSTP、 LSTP、SP HSTP：汇接LSTP、SP信令消 息，独立方式 ，C1、C2 LSTP：汇接SP信令消息，独 立或综合方式，C3 SP：原点，目的点，端局等
STP
正常路由
第一遇回路由
SP STP
第一遇回路由
SP
STP
第二遇回路由
STP
- 16 -
ZXJ10 数字程控交换机
遇回路由
STP
STP SP
SP
STP
正常路由
若有多个路由存在，正常路由是经转折点次数最少的信令 路由；若符合正常路由条件的信令路由不止一个，则它们 都是正常路由，此时，采用负荷分担方式工作
UNN LOS SST ACB DPN MPR EUM CCL RSC HGU HUA GRS GRA SGB SBA SGU SUA
reserved Reserved for international and domestic Reserved for domestic
ZXJ10 数字程控交换机
三种信令单元格式： • 消息信令单元（MSU） 用于传送用户部分的作叙消息及第三级信令网管理消息。 具体由业务信息字段 SIO 中的业务字段SI确定：
业务字段 ＳＩ：
DCBA 0000 signaling network mana 0001 signaling network testing and maintenance message 0010 standby 0011 SCCP 0100 TUP (Telephone User Part) 0101 ISUP (ISDN User Part) 0110 DUP (Data User Part) (messages related to calls and circuits) 0111 DUP (performance registration and cancellation messages) 1000 standby for MTP Test User Part 1001 1010 1011 1100 1101 1110 1111 standby
华为7号信令教材(SCCP、TCAP、MAP等)
以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
若仍然用MTP和TUP的四级结构传送上述的消息，会带来以下问题：一，MTP是根据DPC和SIO（Service Indicator--业务指示语）来选择路由并确定终端用户的，这一寻址功能具有以下的局限性：a：SPC（信令点编码）不是国际统一编码，它由信令点所在网定义。
信令基础知识
信令基础定义■信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
■信令网由信令点（SP）（各种交换系统和特服中心等）、信令转接点（STP）及与它们连接的信令链路组成。
信令网不仅可以传送电话网的局间信令、电路交换的数据网的局间信令，完成本地、长途和国际的电话和非话的各种信令接续，而且可以传送与电路无关的各种数据消息，完成信令业务点（SSP）和业务控制点（SCP）间的对话，开放智能业务。
■信令指各个交换局在完成呼叫接续中的一种通信语言（节点之间要互相交换的控制信息）。
分类■按工作区域分：■按信道传送方式分：>用户线信令> 随路信令>局间信令> 公共信道信令（No.7信令系统）No.7信令网构成■在采用No.7信令方式的通信网中，信令消息在与话路分离的数据通道中传送，这样就形成了一个专门传送信令的网络，它对通信网起业务支撑作用，逻辑上独立于通信网，称为No.7信令网。
■No.7信令网基本组成：信令点SP、信令转接点STP、连接SP、STP的信令链路（Link）。
-SP：既能发出又能接受信令消息的通信网节点（交换局、操作维护中心、业务控制点、信令转接点等）；-STP :具有信令转接功能，可将信令消息从一个信令点转发到另一个信令点；信令转接点分为综合型和独立型两种。
•-综合型STP是除了具有消息传递部分MTP和信令连接控制部分SCCP的功能外，还具有用户部分功能（例如TUP/ISUP、TCAP）的信令转接点设备；•-独立型STP是只有MTP和SCCP功能的信令转接点设备。
■Link:连接各个信令点（或信令转接点）、传送信令消息的数据链路；-信令链路集LKSET：具有相同属性的信令链路组成的一组链路集。
即指本地信令点与一个相邻信令点之间的链路的集合。
-信令链路编码SLC：对于相邻两信令点之间的所有链路，需对其统一编号，两局一一对应；对于到不同局向的信令链路可以有相同的链路编码。
LTE信令基础知识
接口概述
信令接口是LTE网络中用于传输控制信息和数据信息的接口，是实现网络 功能的重要组成部分。
信令接口的主要作用是建立、维护和释放LTE网络中的通信链路，以及实 现网络资源的动态分配和管理。
信令接口的性能直接影响到LTE网络的性能和稳定性，因此需要保证信令 接口的高效、可靠和安全。
LTE信令的分类
总结词
LTE信令可以分为用户平面信令和传输平面信令两类。
详细描述
根据作用层次，LTE信令可以分为用户平面信令和传输 平面信令两类。用户平面信令是指直接面向用户数据的 信令，主要包括数据链路层的逻辑链路控制和媒体接入 控制层的调度信息。传输平面信令则是负责建立、维护 和释放传输链路的信令，包括无线链路控制、分组交换 控制和传输会话控制等。这些信令在网络中发挥着各自 的作用，共同协调各网络元素之间的通信，实现LTE网 络的各项功能。
感谢观看
03
LTE信令协议栈
协议栈概述
01
协议栈是LTE信令系统的核心组成部分，它定义了信令的传输和 处理方式。
02
协议栈由多个协议层组成，各层之间通过协议接口进行通信。
协议栈的主要功能是确保信令消息的可靠传输和正确解析。
03
协议栈层次结构
LTE信令协议栈分为三层： 应用层、传输层和网络层。
传输层负责信令消息的传 输，包括数据分段、复用、 流量控制等。
信令监测与分析
通过信令监测和分析工具，实时监测 和分析信令数据，发现和解决信令性 能问题。
信令与业务协同优化
结合业务特性和需求，对信令流程和 资源配置进行协同优化，提升整体网 络性能和用户体验。
性能优化实例
减少信令开销
负载均衡优化
LTE基础知识整理
L T E基础知识整理(共17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LTE知识点整理1.1.1LTE测试用什么软件什么终端答：LTE测试前台测试使用的测试软件CXT，后台分析使用CXA；测试终端为中兴MF8311.1.2LTE测试中关注哪些指标答：LTE测试中主要关注PCI（小区的标识码）、RSRP（参考信号的平均功率，表示小区信号覆盖的好坏）、SINR(相当于信噪比但不是信噪比，表示信号的质量的好坏)、RSSI（Received Signal Strength Indicator，指的是手机接收\到的总功率，包括有用信号、干扰和底噪）1.1.3UE的发射功率多少答：LTE中UE的发射功率由PUSCH Power 来衡量，最大发射功率为23dBm；1.1.4LTE各参数调度效果是什么1、20M带宽有100个RB，只有满调度才能达到峰值速率，调度RB越少速率越低；2、PDCCCH DL Grant Count 在F\D\E频段中下行满调度为600次/秒，只有满调度才能达到峰值速率，调度次数越少速率越低；PDCCCH UL Grant Count 在F频段中上行满调度为200次/秒(时隙配比 2:5，SA2（3:1）SSP（3:9：2）)，D\E频段中上行满调度为400次/秒(时隙配比1:7，SA2（2:2）SSP（10:2：2）)，只有满调度才能达到峰值速率，调度次数越少速率越低；1.1.5MCS调度实现过程：答：UE测算SINR，上报RI及CQI索引给eNodeB，eNodeB根据UE反馈的RI及CQI 索引进行TM和MCS调度；MCS一般由CQI，IBLER，PC+ICIC等共同确定的。
下行UE根据测量的CRS SINR映射到CQI，上报给eNB。
上行eNB通过DMRS或SRS测量获取上行CQI。
对于UE上报的CQI（全带或子带）或上行CQI，eNB首先根据PC约束、ICIC约束和IBLER情况来对CQI 进行调整，然后将4bits的CQI映射为5bits的MCS。

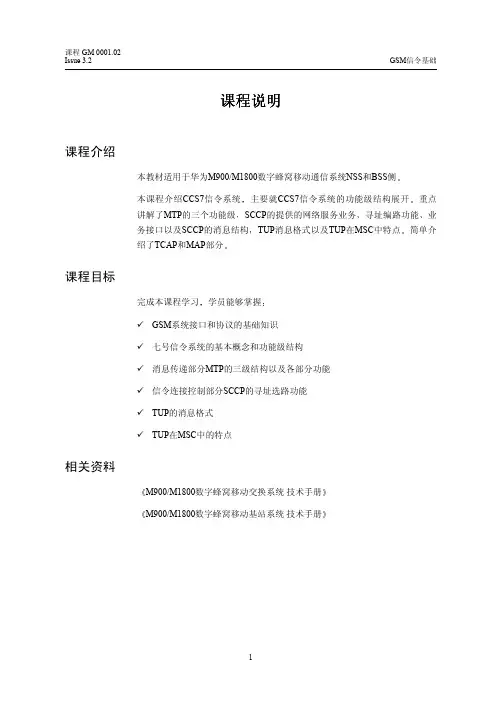

GM 0001.02 GSM信令基础(v3.2)
课程说明课程介绍本教材适用于华为M900/M1800数字蜂窝移动通信系统NSS和BSS侧本课程介绍CCS7信令系统主要就CCS7信令系统的功能级结构展开重点讲解了MTP的三个功能级SCCP的提供的网络服务业务寻址编路功能业务接口以及SCCP的消息结构TUP消息格式以及TUP在MSC中特点简单介绍了TCAP和MAP部分课程目标完成本课程学习学员能够掌握9GSM系统接口和协议的基础知识9七号信令系统的基本概念和功能级结构9消息传递部分MTP的三级结构以及各部分功能9信令连接控制部分SCCP的寻址选路功能9TUP的消息格式9TUP在MSC中的特点相关资料M900/M1800数字蜂窝移动交换系统技术手册M900/M1800数字蜂窝移动基站系统技术手册第一节 GSM信令系统简介信令系统简介我们已经知道数字蜂窝移动通信系统由NSS BSS OSS三大子系统和MS组成但这只是根据功能划分的物理上的组合大多数功能是分布在不同的设备中的这样在执行任务时就需要交换信息协调动作分散的设备需要相互配合才能完成某项任务设备或各个子系统之间必须通过各种接口按照规定的协议实现互连在通信系统中我们把协调不同实体所需的信息称为信令信令系统指导系统各部分相互配合协同运行共同完成某项任务GSM系统中,信令消息具体体现在接口的协议和规范上我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系1.1 接口和协议接口代表两个相邻实体之间的连接点而协议是说明连接点上交换信息需要遵守的规则两个相邻实体要通过接口传送特定的信息流这种信息流必须按照一定的规约也就是双方应遵守某种协议这样信息流才能为双方所理解不同的实体所传送的信息流不同但其中也可能有一些共同性因此某些协议可以用在不同的接口上同一接口会用到多种协议图1-1表示了在无线接口Um接口上存在的不同协议其中SS规程用于移动台对HLR设置补充业务的参数MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息RR用于移动台和BSC之间交换无线资源分配信息图1-1 通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口Abis接口和A接口图1-2表示了GSM 系统的信令结构横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施纵向对应于各个功能层面从最低的传输层开始逐步到各种高层面MS BTSBSCMSC/VLRHLRGMSC传输层RR MM CM 图1-2 GSM 系统的信令结构让我们先来看无线接口它们涉及到GSM 系统中的许多重要协议最底层是BTS 和MS 之间的传输层然后是无线接口第二层的数据链路层和第三层的应用层其中包括协议RR 无线资源管理此协议也出现在Abis接口和A接口上从这里可以看出BTS 和BSC 这些设备对有些信令的交换是透明的它们的作用只是传递信息并不做处理对于网络一侧的内部连接各设备都具备单一的接口即用CCS7信令网支持相互间的信令交换1.2 GSM 系统中的接口和协议在GSM 系统中,信令消息在不同的接口有不同的形式也就是有不同的信令协议为什么采用不同的协议呢比较直观的原因之一是为了得到优化这一点表现在无线接口上另一个原因就是迁就已经存在的标准图1-3表示GSM 系统的信令模型L3L2L1Um A-bis A图1-3 GSM系统信令模型从信令模型中可以看出GSM系统中不同接口上使用了不同的协议从链路层看分别涉及MS和BTS之间的LAPDm BTS与BSC之间的LAPD以及七号信令系统中的MTP2协议信令协议与设备结构是无关的只是用于MS与网络之间建立的一种约定以支持RR MM CM功能的执行RR管理涉及多个接口和实体BSC与MSC之间的接口协议称为BSSMAP BSS移动应用部分用以支持各种连接处理和切换过程其承载方式是A接口上的CCS7信令协议BTS与BSC之间的协议称为RSM无线分系统管理用于支持分配传输路径和测量报告处理其承载方式是Abis接口上的LAPD信令协议BTS与MS之间的协议称为RIL3-RR无线接口第三层RR协议它只是整个第三的层实体的一部用于支持无线连接处理和测量报告处理其载体是Um接口上的LAPDm信令协议对于MM和CM BTS和BSC不对这类消息进行处理涉及到MM和CM的设备主要是移动台以及HLR和MSC/VLR我们把这类消息称为DTAP消息通过A接口能够传递两类消息BSSMAP消息和DTAP消息其中BSSMAP消息负责业务流程控制需要相应的A接口内部功能模块处理对于DTAP消息A接口仅相当于一个传输通道从NSS到BSS侧DTAP消息被直接传递至无线信道从BSS到NSS侧DTAP消息被传递到相应的功能处理单元对A接口来说DTAP消息是透明的关于A接口的协议和规范在信令高级课程中会详细描述另外在这里需要说明的是GSM各个接口的协议和承载方式各不相同我们在信令初级课程中从第二节到第八节着重讨论在GSM网络子系统和A接口中所使用的七号信令系统小结本节对GSM信令系统做了简单介绍习题请画出GSM系统的信令结构第二节 七号信令系统概述2.1 共路信令的概念和特点我们已经知道,数字蜂窝移动通信系统由NSSBSSOSS 三大子系统和MS 组成,但这只是根据功能划分的物理上的组合,大多数功能是分布在不同的设备中的,这样在执行任务时就需要交换信息,协调动作 在通信系统中我们把协调不同实体所需的信息称为信令信令系统指导系统各部分相互配合协同运行共同完成某项任务GSM 系统采用七号信令系统让我们先对七号信令系统做一简单回顾七号信令系统即CCS7信令系统也就是说七号信令系统首先是共路信令系统那么您还记得什么是共路信令吗2.1.1 共路信令的概念信令信道和业务信道完全分开,在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息,这就是共路信令系统的基本特征也许图2-1会有助于您理解交换网络交换网络信令设备信令设备公共控制公共控制交换机A 交换机B 话路数据链路图2-1 共路信令系统CCS7信令消息实际上就是通信网上各节点比如交换机控制处理器之间通信的数据分组在线路信令链路上以分组交换的原理传送信令因此CCS7信令网本质上为数据通信网是一种特殊的分组交换网它形成了一个独立的七号信令网在2M一次群数字中继传输线路上采用其中的一个时隙64kbps TS0除外作为信令信道我们一般称为信令链路大部分时隙作为业务信道比如传送话音信息时我们称为话路当然在模拟传输线路上也可以传送七号信令它借助MODEM发送信令消息典型速率为2400bps和4800bps2.1.2 共路信令系统的特点和随路信令系统相比共路信令系统具有以下优点y信道利用率高y信令传送速度快y信令容量大y应用范围广泛,可支持ISDN移动通信智能网等业务y信令网与通信网分离便于维护和管理y可方便的扩充新的信令规范适应未知业务发展但这些优点也对共路信令系统提出一些特殊要求y信令链路利用率高信令链路必须有极高的可靠性y信令系统须具有完备的信令网功能和安全性措施y信令畅通并不意味着话路畅通共路信令系统应具有话路导通检验功能2.2 CCS7信令网信令网是逻辑上独立于通信网专门用于传送信令的网络只有共路信令系统才有信令网的概念先让我们熟悉信令网的组成和基本概念吧2.2.1 基本术语信令网由信令点信令转接点和互连的信令链路组成在物理上和通信网是融为一体的它是一种支撑网图2-2是我国信令网的三级结构示意图:图2-2 我国信令网的三级结构下面我们就对信令网的组成三要素分别进行解释:信令点SP是信令消息的起源点和目的点通常信令点就是通信网中的交换或处理节点例如交换机操作维护中心网络数据库等常用符号表示在特殊情况下一个物理节点可以定义为逻辑上分离的两个信令点比如国际出入口局即要做国内信令网的一个信令点又要做国际信令网中的一个信令点常称为网关点信令点以信令点编码为标识信令点编码有两种14位和24位源信令点编码记位OPC目的信令点编码记为DPC信令转接点STP具有转接信令的功能它可以将一条信令链路的信令消息转发至另一条信令链路常用符号””表示STP用信令点编码来标识STP分为独立的STP和综合的STPSTP在三级信令网中分为低级信令转接点LSTP和高级信令转接点HSTP信令链路Signalling Link连接各个信令点信令转接点传送信令消息的物理链路称为信令链路相同属性的信令链路组成一组链路集到同一局向的所有链路可属一个链路集也可属多个链路集但两个相邻的信令点之间的信令链路只能属于一个链路集对于相邻两信令点之间的所有链路需对其统一编号称为信令链路编码SLC它们之间编号应各不相同而且两局应一一对应对于到不同局向的信令链路可有相同的链路编码2.2.2 信令传送方式在七号信令系统中采用两种信令传送方式直联方式两个信令点之间通过直达信令链路传递消息此时话路和信令链2-3路是平行的如图准直联方式两个信令点之间通过预先设定的多个串接的信令链路传递消息2-4如图小结本节主要介绍了共路信令的基本常识以及七号信令网的基本概念为学习以后的七号信令系统各个功能级结构打下基础习题1请简述共路信令系统的基本特征2七号信令网的组成三要素是什么3七号信令系统采用哪两种信令传送方式第三节七号信令系统的功能级结构3.1 功能级结构原理七号信令系统的总体目标是提供一个国际标准化的通用的信令系统七号信令系统的通用性决定了整个系统必然包含许多不同的应用功能因此七号信令采用了模块化的功能结构实现了在一个系统框架内多种应用并存的灵活性对于一种应用来说只用到系统的一个子集根据这一思想CCITT于1980年首次提出将CCS7系统划分为一个公共的消息传递部分MessageTransfer Part-MTP)和若干个用户部分User Part-UP)如图3-1所示消息传递部分图3-1 七号信令系统功能划分原理MTP提供一个可靠的传递系统只负责消息的传递用户部分则是为各种不同电信业务应用设计的功能模块负责信令消息的生成语法检查语义分析和信令过程控制它们体现了CCS7信令系统对不同应用的适应性和可扩充性这里用户一词指的是任何UP都是公共的MTP的用户都要用到MTP传递功能的支持3.2 七号信令系统的功能级结构CCITT在扩充七号信令系统的过程中,充分考虑了与OSI参考模型的一致性,图3-2示出CCS7较完整的功能结构与OSI七层体系结构的对应关系:HLR VLR图3-2 七号信令系统与OSI层次结构的对应关系图中INAP智能网应用部分 OMAP操作维护应用部分MAP移动应用部分 TCAP事务处理能力应用部分BSSAP基站子系统应用部分 ISUP ISDN用户部分TUP电话用户部分 SCCP信令连接控制部分MTP消息传递 ISP中间服务部分本章节先对各部分做一简要描述在后续章节里还要对各部分做具体介绍y消息传递部分MTPMTP的主要任务是保证信令消息的可靠传送它可分为三级信令数据链路MTP-1信令链路功能MTP-2信令网功能MTP-3y信令连接控制部分SCCPSCCP是用户部分的一个补充功能级也为MTP提供了附加功能SCCP提供数据的无连接和面向连接业务无连接业务是指用户部分不需事先建立信号连接就可以通过信令网传递信令消息这样就可将一个用户部分的数据迅速送到信令网上的另一个用户部分去在智能网和移动网的业务中有很多这样的数据需要在信令网中传递如移动用户的鉴权智能用户的帐号查询等面向连接业务是在用户部分传递数据之前在SCCP之间传递控制信息实现信令网的维护和管理y电话用户部分TUP处理与电话呼叫有关的信令如呼叫的建立监视释放等TUP消息分为前后向建立呼叫监视电路和电路群监视网管等若干个消息组每个消息组中包含若干个消息每一个消息发送时被放在一个信令单元中y ISDN用户部分ISUP在ISDN环境中提供话音和非话业务所需的功能以支持ISDN基本业务及补充业务ISUP具有TUP的所有功能因此可以代替TUPy事物处理应用部分TCAPTCAP是CCS7信令系统为各种通信网络业务提供的接口如移动业务智能业务等TCAP为这些网络业务的应用提供信息请求响应等对话能力TCAP是一种公共的规范与具体应用无关具体应用部分通过TCAP提供的接口实现消息传递如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务智能网应用部分INAP通过TCAP实现SCP数据库登记和数据查询等功能y中间服务部分ISP对应OSI的第4~6层目前尚未定义它和TCAP合并称为事务能力部分TCy移动应用部分MAPMAP是公用陆地移动网在网内以及与其他网间进行互连而特有的一个重要的功能单元CCS7遵循严格的等级关系下一级为上一级服务上一级不管其下级是怎样进行信息传递的也就是所谓的透明传输即通信双方的对等功能级一一对应完成这一级级别的信息传输和交换3.3 七号信令信号单元格式七号信令系统是以不等长消息message的形式传送信令的所谓消息就是各种信息的集合这些信息一般由用户部分定义某些信令网管理和测试维护消息可由第三级定义为保证消息的可靠传送每个消息还附加一些必要的控制字段形成信令链路中实际发送的信号单元Signal Unit-SU所有信号单元的长度均为8比特的整数倍通常就一8比特作为信号单元的长度单位称为一个八位位组octet下面让我们来看一看七号信令的信号单元格式在七号信令中有三种信号单元消息信号单元Message Signal Unit-MSU链路状态信号单元Link Status Signal Unit-LSSU和填充信号单元Fill-in Signal Unit-FISU它们的格式如图3-3所示图3-3 三种信号单元格式信号单元个字段含义是y F Flag信号单元的定界标志其码型为01111110它既表示前一个信号单元的结束也表示后一个信号单元的开始图中右边是信号单元的头左边是信号单元的尾两个信号单元之间允许插入任意多个标志其作用是在过负荷的情况下降低系统的处理工作量y CK检错码采用16位循环冗余码用以检验信号单元传输过程中产生的误码y LI信号单元长度指示码表示LI字段后至CK字段之前的八位位组数显而易见LI的单位是8比特根据LI的值可以区分信号单元的类别当LI=0时为FISU当LI=1或2时为LSSU MSU的LI>2y SIO业务信息指示八位位组只用于MSU用以指示消息的类别第三级根据它将消息分配给相应的功能模块同时指示这是国际网还是国内网的消息SIO又分为两个子字段各占4比特如图3-4所示D C B A D C B ASI图3-4 SIO字段结构其中SI为业务指示语SSF为子业务字段其编码方式和含义为SI D C B A0 0 0 0 信号网管理消息0 0 0 1 信号网测试和维护消息0 0 1 0 备用0 0 1 1 SCCP0 1 0 0 TUP0 1 0 1 ISUP0 1 1 0 DUP与呼叫和电路有关的消息0 1 1 1 DUP性能登记和撤消消息1 0 0 0 至1 1 1 1 备用SSF D C 网络指示语0 0 国际网0 1 国际备用1 0 国内网1 1 国内备用B A 为备用比特y SIF信令信息字段该字段就是用户实际要发送的消息字段长度为2-272个八位位组需要注意由于原来考虑到减小信令传送延迟时间SIF的最大长度为62个八位位组连同SIO字段最大长度为63个八位位组因此LI字段长度设定为6个比特取值为0-63后来由于ISDN业务要求信令信息有更大的容量同时处理器性能提高因此蓝皮书中规定SIF的最大长度可为272个八位位组为了不改变原有的信号单元格式LI编码保持不变规定凡是SIF长度等于或大于63个八位位组LI均置为63SIF的字段结构我们在后面的TUP章节中介绍y信号单元序号和重发指示位包括FSN前向序号表示本单元的发送序号BSN后向序号表示收到对方发来的最后一个信号单元的序号向对方指示序号直至BSN的所有消息均已经正确无误的收到FIB前向重发指示位表示当前发送信号单元的标识取值0或1 FIB位反转指示本端开始重发消息BIB后向重发指示位表示是否正确收到对方发来的信号单元BIB反转指示对方从BSN+1号消息开始重发小结本节简要介绍了七号信令系统的各个功能级结构和七号信令消息单元的格式在后面章节中会对各功能级做比较详细的介绍关于七号信令的消息单元格式除SIF字段本节做了详细的解释对于SIF字段本书还会在TUP章节中做具体介绍习题1七号信令系统由一个公共的部分和若干个部分组成主要包含如下几个功能模块2七号信令中共有三种信号单元其中为真正携带消息的信号单元消息包含在和字段中三种信号单元可以通过很容易的予以区分第四节消息传递部分消息传递部分简称MTP它由CCS7信令系统的第123功能级构成如图4-1所示图4-1 消息传递部分三级结构4.1 信令数据链路信令数据链路是CCS7共路信令系统的第一功能级它定义了信令数据的物理电气和功能特性并规定与数据链路连接的方法信令数据链路是用于传递信令的双向传输通路目前是利用PCM系统的一个时隙速率为64kbps但也可以采用具有调制解调器的模拟链路典型速率为2400bps和4800bps信令传递是双向的信令点是向对方发送信令的同时也接收对方发送过来的信令因此模拟信道应采用4线制的传输链路全双工工作信令数据链路是七号信令的信息载体它的一个重要特性就是信令链路应是透明的即在它上面传送的数据不能有任何的改变因此信令链路中不能接入回声消除器数字衰减器A/u率变换器等设备4.2 信令链路功能信令链路功能作为第二级的信令链路控制利用第1功能级共同实现两个直接相连的信令点之间信令消息的可靠传输相邻信令点之间的数据链路由于长距离传输会造成一定的误码而CCS7信令消息编码不允许有任何差错第2功能级的作用就是在第1功能级有误码的情况下保证消息编码的无差错传递信令链路控制主要有以下功能y信号单元定界也称为信号单元分界利用标志码作为信号单元的开始和结束结束的标志码通常又是下一个信号单元的开始标志码为使信号单元能正确定界要保证在信号单元其他部分不会出现这种码型为此发送部分要执行插零操作在5个连1后插入一个0接收部分要执行删零操作将5个连1后的一个0删掉y信令单元定位这里的定位不是初始定位而是在开通业务的信令链路上与定界密切相关的定位在正常情况下信号单元的长度有一定的限制且为8的整数倍而且在删零前不应出现大于6个连1如果不符合以上情况就认为失去定位要舍弃所收到的信号单元并由信号单元差错率监视过程进行统计y差错检测和校正误差检测采用16位校验位的循环校验方法差错校正采用两种方法基本方法和预防循环重发方法前者适用于传播时延小于15ms的信号链路后者适用于大于15ms的情况y初始定位用于首次启动和链路发生故障后进行恢复时的定位初始定位过程包括空闲未定位已定位验证周期验收完成投入使用五个阶段初始定位过程涉及的链路状态为如下四种状态SIOS业务中断状态SIO失去定位状态SIN正常定位状态SIE紧急定位状态y信令链路的误差监视误差监视有两种一种是信号单元出错率监视过程另一种是定位出错率监视过程前者在信号链路正常状态下使用后者用于信号链初次启动投入使用或故障恢复进行定位中的差错统计y流量控制当信令链路的接收端检测出拥塞条件启动流量控制过程通知远端这一事件如果拥塞持续过长远端发送端将指示链路故障y处理机故障控制用来标志或取消处理机故障状态4.3 信令网功能MTP第三级的功能是通过对信令网的路由和性能的控制保证消息能可靠地传递它有两个基本功能信令消息处理和信令网络管理4.3.1 信令消息处理信令消息处理功能的目的是保证一个信令点的某用户部分发出的消息能发送到适当的信令链路或用户部分消息处理功能由消息路由消息鉴别消息分配三部分组成如图4-2所示:图4-2 信令消息处理的功能组成消息鉴别部分识别收到消息的目的地区分目的地是本信令点还是其他信令点属于本信令点的消息则转送到消息分配部分属于其他信令点的消息则转送到消息选路部分消息分配部分将消息识别送来的属于本信令点的消息分配到相关的用户部分消息路由部分将本信令点要发出的消息或从消息识别部分送来的属于其他信令点的消息送到要去的信令点对应的链路上消息路由功能如图4-3图4-3 消息路由功能4.3.2 信令网管理信令网管理的目的是在故障情况下,完成信令网重新组合,以及在拥塞时控制话务量它由信令业务管理信令链路管理和信令路由管理组成信令业务管理其功能是在保证消息安全准确传递的条件下将信令业务从不可用的信令链路转到其他可用的链路上去当发生信令链路拥塞时对信令业务进行疏导或减少信令业务信令链路管理它的主要任务是控制信令链路当信令链路发生故障时对其进行测试并恢复链路信令路由管理当发现某信令点或信令链路有故障而不能通过消息时向有关信令点传送故障信息和分配新路由的信息以保证信令消息在网上的安全传递小结本节主要介绍了消息传递部分的三个功能级和它们的具体功能。
七号信令基础介绍
GS_SP01_C2+3 七号信令基础课程目标：●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一，合理规划和建设信令网对高效可靠传递信令信息，减少网络负担，降低投资成本有着重要意义。
对于网络的维护人员而言，熟悉和了解信令网的建设，对分析GT 有很大的帮助。
1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离，有单独的传送信令的通道，将这些传送信令的通道组合起来，就构成了信令网。
NO.7信令系统控制的对象是一个电路交换的信息传送网络，但NO.7信令本身的传输和交换设备构成了一个单独的信令网，是叠加在电路交换网上的一个专用的计算机通信网。
1.1.1 信令网的组成信令网通常由三部分构成，它们分别是信令点（SP ：Signaling Point ）、信令转接点（STP ：Signaling Trabsfer Point ）、和信令链路（SL ：Signaling Link ）。
● 信令点（SP ）：信令点是处理控制消息的节点，产生消息的信令点为该消息的起源点，消息到达的信令点为该消息的目的信令点。
● 信令转接点（STP ）：具有信令转发功能，能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。
信令转接点分为综合型和独立型两种，独立型的信令转接点只具有转接功能，综合型除具有转接功能之外，还具有用户部分。
第1章七号信令网●信令链路（SL）：两个信令点之间传送信令消息的链路称为信令链路。
直接连接两个信令点的一组链路构成一个信令链路组。
1.1.2 信令点编码为了便于信令网的管理，国际和各国的信令网是独立的，每个信令网具有自己的信令编码规则。
核心网基础知识介绍-数据信令(初级)
BSC1
BSC2
BSC3
1
2
3
话务流程
4. 一般的话务流程
以下是固话拨打一个移动用户的呼叫接续过程：
号码识别
9. MGT码（MOBILE GLOBAL TITLE ） 移动台作位置更新（Location Update）时，VLR要通过7号信令网寻址 到移动号码所在的HLR，由于MSC/VLR中移动台的IMSI码不适用于7号信令网， 必须要将IMSI转换成可用的MGT码。 格式为：MGT=CC+NDC+MSIN (E.214编码方式)
格式为： MSRN=CC+NDC+SN (E.164编码方式)
CC：国家代码（ Country Code ） ，中国为86 NDC：国内目的地码，即网路接入号（ National Destination Code ） 用于识别MSC/VLR SN：客户号码（ Subscriber Number ） MSRN在每次开始呼叫时分配给目标用户，用于一次呼叫的路由选择，包含有被叫手机 所在MSC/VLR的地址信息，呼叫完成后立刻释，放提供给其他用户使用。
局数据简介
MS
2. 分析流程
得到呼叫源
电信业务分析 MGTEP MGTCP
G表 ANGSP 得不到呼叫源 IMSI 表 MGISP
预分析表 PNBSP 计费分析 CHISP CHASP
B表 ANBSP
D表 ANDSP
RC 表 ANRSP
选择路由 EXROP
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信令基础定义⏹信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
⏹信令网由信令点(SP)(各种交换系统和特服中心等)、信令转接点(STP)及与它们连接的信令链路组成。
信令网不仅可以传送电话网的局间信令、电路交换的数据网的局间信令，完成本地、长途和国际的电话和非话的各种信令接续，而且可以传送与电路无关的各种数据消息，完成信令业务点(SSP)和业务控制点(SCP)间的对话，开放智能业务。
⏹信令指各个交换局在完成呼叫接续中的一种通信语言(节点之间要互相交换的控制信息)。
分类⏹按工作区域分： 用户线信令局间信令⏹按信道传送方式分：随路信令公共信道信令(No.7信令系统)No.7信令网构成⏹在采用No.7信令方式的通信网中，信令消息在与话路分离的数据通道中传送，这样就形成了一个专门传送信令的网络，它对通信网起业务支撑作用，逻辑上独立于通信网，称为No.7信令网。
⏹No.7信令网基本组成：信令点SP、信令转接点STP、连接SP、STP的信令链路(Link)。
•SP：既能发出又能接受信令消息的通信网节点(交换局、操作维护中心、业务控制点、信令转接点等)；•STP：具有信令转接功能，可将信令消息从一个信令点转发到另一个信令点；信令转接点分为综合型和独立型两种。
‥综合型STP是除了具有消息传递部分MTP和信令连接控制部分SCCP的功能外，还具有用户部分功能(例如TUP/ISUP、TCAP)的信令转接点设备；‥独立型STP是只有MTP和SCCP功能的信令转接点设备。
⏹Link：连接各个信令点(或信令转接点)、传送信令消息的数据链路；•信令链路集LKSET：具有相同属性的信令链路组成的一组链路集。
即指本地信令点与一个相邻信令点之间的链路的集合。
•信令链路编码SLC：对于相邻两信令点之间的所有链路，需对其统一编号，两局一一对应；对于到不同局向的信令链路可以有相同的链路编码。
•信令链路选择码SLS：用于选择信令路由和链路，通常由CIC的后四位组成。
信令传送方式⏹信令消息经由怎样的路线由源点发送至目的地点。
有三种信令传送方式：•直联工作方式：两个相邻信令点之间的信令消息通过直接相连的链路传送。
•准直联工作方式：指两个信令点间的消息，通过两条或几条串接的信令链来传送，但只允许通过预定的路由和信令转接点。
•全分离工作方式：这种方式与准直联工作方式基本一致，所不同的是，它可以按照自己选择路由的方式来选择信令通路，比较灵活。
(此方式目前尚未采用)⏹直联方式主要用于STP之间，为了充分利用信令链路的容量，两个非STP交换局之间采用直联方式的条件是，这两个局之间有足够大的中继电路群。
信令网中信令转接点的连接方式⏹信令网中信令转接点间有两种连接方式：网状连接和A、B平面连接方式。
我国信令网采用A、B双平面结构。
⏹网状连接方式：•各STP间设有直达信令链。
在正常情况下，STP间的信号传递不再经过转接。
•网络连接可靠性高。
⏹A、B平面连接方式：•STP分为A、B两个平面，平面内的STP为网状连接，平面间STP格子状连接，即成对的STP直联。
•正常情况下，同一平面内的STP间连接不经过STP转接，只在故障的情况下需经不同平面间的STP转接。
•可靠性可能比网状连接时略低。
我国信令网基本结构⏹我国N0.7信令网的网路等级分为三级。
由长途信令网和大、中城市本地信令网组成，其中大、中城市本地信令网为二级网，相当于长途网的第二级(LSTP)和第三级(SP)。
第一级是高级信令转接点(HSTP)，第二级是低级信令转接点(LSTP)，第三级是信令点(SP)。
•第一级HSTP负责转接它所汇接的第二级LSTP和第三级SP的信令消息，HSTP采用独立型STP。
•第二级LSTP负责转接它所汇接的第三级SP的信令信息，LSTP可以采用独立信令型STP，也可采用综合型STP。
•第三级SP是信令消息的起源点或目的地点。
我国信令网网络组织及链路分类⏹为保证信令网的可靠性，提高信令网的可用性，我国信令网网络结构上采用了冗余配置，体现在STP构成A、B两个完全相同的网络平面，任一SP的信令按负荷分担方式由网络的两个平面传送。
在双平面结构中，每两个邻接信令点之间的信令链路组中至少包括两条信令链路，这样形成所谓的四备份冗余结构。
⏹把各个信令点间相连的链路分为A、B、C、E、D、F等链路：•A链路：SP与所属STP间的信令链路称为接入链路。
•B链路：同平面内HSTP或LSTP间的信令链路。
•C链路：每一对STP（如一对LSTP）间的信令链路，称为跨接链路。
它正常情况下不传送信令，只是在其它信令链路都故障时才传送信令。
•D链路：LSTP与HSTP间的上下级之间的链路称为对角线链路。
•E链路：连接SP至非所属STP的链路。
•F链路：SP与SP之间的直连链路。
国内信令网中信令节点的连接(国内)⏹HSTP分A，B平面。
A平面和B平面内各HSTP在各自平面内网状相连，A平面和B平面间成对的HSTP间相连。
⏹LSTP至HSTP间，设置HSTP的省会DCl，DC2(3个以上长途交换机时)、大城市DCl信令点(SP)至HSTP和LSTP之间的连接方式为分区固定连接。
⏹除省会、大城市外，一般情况下，DC2应与LSTP相连，少数经济发达地区DC2信令点(SP)经电信主管部门批准可连接到HSTP，采用分区固定连接方式。
⏹成对设置的两个LSTP之间必须相连。
省会、大城市及沿海发达地区本地信令网中，若划分为若干个LSTP服务区时，各对LSTP之间必须网状相连；SP至LSTP间宜采用分区固定连接方式，个别情况下也可采用按业务量大小连接的自由连接方式；中、小城市本地信令网中的SP至LSTP间为分区固定连接。
每个SP必须连至两个LSTP。
⏹不同本地网两个成对的LSTP间，在信令业务量足够大时，经电信主管部门批准，可以设置信令链路。
两个成对的LSTP之间信令链路宜采用A，B平面连接方式。
⏹开放全国智能网业务的业务控制点(SCP)与所在地成对的HSTP相连。
开放省内智能网业务的业务控制点应与所在地成对的LSTP相连，若此SCP所在地有HSTP设备，则此SCP也可与成对的HSTP相连。
⏹两个信令点之间的信令业务量足够大且经济合理时，可设置直联信令链路。
信令网中信令节点的连接(国际)⏹国际信令网中国际信令节点间应采用以下连接方式：•国际信令转接点(ISTP)应成对设置，成对的ISTP宜分为A，B平面；A平面和B平面内各ISTP间在各自平面内网状相连；A，B平面间成对的ISTP间相连。
国际间成对ISTP的连接方式由双方国家协商决定。
•国际信令点(ISP)应与成对的ISTP相连，成对的ISTP应与各ISTP所在地成对的移动HSTP采用A，B平面连接方式。
信令点编码PC◆信令网中用于标识每一个节点的唯一编码。
◆为便于信令网管理，国际和国内信令网采用各自独立的编号计划。
国际信令网编码采用14位信令点编码国内信令网编码采用24位信令点编码No.7信令系统的基本结构⏹七号信令系统的基本结构由MTP和UP两部分组成。
⏹MTP功能级划分：MTP各功能级介绍⏹信令数据链路级MTP1•信令传送的物理层，定义信令的物理电气和功能特性等，要求一条独立的数据传输通道，是No.7消息的传送载体。
64Kb/s或2Mb/s。
•我国一般可以利用PCM传输系统一次群(2MB/S)的任一TS作为信令数据链路(0 TS除外)，如果是2M链路则将TS1~TS31作为信令数据链路。
⏹信令链路控制级MTP2定义信令消息在数据链路上的传送方式和过程。
⏹信令网功能级MTP3✓消息处理：消息识别、分配、路由。
✓信令网管理：信令网故障时完成信令网的重新组合，恢复正常的消息传递能力。
MTP局限性⏹MTP在传递消息时具有以下局限性：•MTP用户最多只有16个(业务表示语SI，只有4位)；•MTP为逐段方式，不支持端到端方式；•MTP地址没有全球意义，只与一个给定的网有关；•MTP不能提供逻辑连接和分组交换数据，即不能提供与电路无关的信息以满足数据的访问、查询和传送要求。
⏹为了满足在电信网中开放各种智能网业务、网络的运行、管理和维护以及移动电话的漫游等新业务的要求，对网络业务层功能的要求与日俱增，于是产生了SCCP，和MTP1、2、3层共同构成了网络业务功能级。
SCCP(信令连接控制部分)概述⏹No.7公共信道信令系统可分成四个功能级，即MTP1、2、3层和MTP用户部分。
第四个功能级除了TUP、ISUP以外还包括SCCP,SCCP是第四级中的最低一级，它与MTP第三层一起提供OSI模型中的第三层(网络层)的功能。
MTP与SCCP一起称为NSP(网络业务部分)。
⏹在No.7系统中，SCCP与MTP第三层一起完成信令的网络层功能，在交换局和专用中心之间建立面向连接和无连接业务来传递信息。
⏹SCCP的引入扩展了MTP的寻址能力，增加了按GT寻址方式，MTP只能按DPC寻址。
⏹在建立或不建立逻辑信令连接的情况下，均能传递信令数据单元。
SCCP寻址和功能⏹SCCP层编路功能包括两方面内容：GT翻译：将地址信息中的GT码翻译成信令点或子系统信息，然后找出消息的目的地。
选择可达目的地：目的地可以是某信令点的某子系统，也可以是信令点，选择可达目的地的原因是子系统间及信令点间存在着替换备用关系。
⏹SCCP地址中可以包含以下参数:DPC SSN GT✓DPC即MTP采用的目的信令点编码，只在某一信令网中有效✓SSN子系统号，用来识别同一节点中不同的SCCP用户。
可以弥补MTP消息用户数少的不足，扩大寻址范围，适应未来新业务的需要✓GT全球码，在全局范围内都有意义，可实现在全球范围内任意两个信令点之间直接传送电路无关消息，利用GT进行灵活的选路是SCCP的一个重要特点。
⏹SCCP可根据以下两类地址进行寻址选路：DPC+SSN(RI=1)DPC+GT(RI=0)⏹信令网上设置GT翻译节点原则：省际翻译点设在HSTP省内翻译点设在LSTPSCCP寻址⏹移动网中SCCP寻址规则：♏省际呼叫(两次GT翻译，翻译点在HSTP)SP1-HSTP1-外省HSTP1SP1-HSTP2-外省HSTP2♏省内呼叫(一次GT翻译，翻译点在LSTP，或DPC+SSN寻址)SP1-LSTP1-SP2SP1-LSTP2-SP2SIGTRAN协议⏹SIGTRAN本身不是一个协议而是一个协议族，包含有传输协议(SCTP)和适配协议(M2UA、M3UA)。
⏹SIGTRAN协议栈支持通过IP网络传输传统电路交换网SCN信令。
⏹SIGTRAN协议栈担负信令网关和媒体网关控制器间的通信，有两个主要功能：适配和传输。
⏹SCTP流控制协议：是提供基于不可靠传输业务的协议(如IP)之上的可靠的数据报传输协议。
