全站仪应用原理及误差分析_王贤羽
露天采矿技术2012年增刊1前言原理误差大多表现为系统误差的属性，也有表现为随机误差属性的。
但是全站仪的标称精度表述的都是随机误差，有些人误以为仪器除了随机误差就没有其他任何的误差。
而客观事实恰恰相反，系统误差的累积效应的影响作用会更大。
从这个意义上讲，关注仪器的系统误差有着更重要的意义。
2全站仪的发展概述20世纪60年代以后，电子测距技术日益成熟，人们将电磁波测距仪和光学经纬仪组合在一起的仪器统称为“电子速测仪”（Electronic Tachymeter）。
后来也叫半站型电子速测仪。
随着电子测角技术在经纬仪中的广泛应用，出现了电子经纬仪，人们又把电磁波测距仪和电子经纬仪进行一体化设计，并逐步对其功能不断完善：电子改正（补偿）、电子记录、电子计算等，这就是今天意义上的全站型电子速测仪。
半站型电子速测仪也称之为“测距经纬仪”。
这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行解算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。
全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统．测量结果能自动显示，并能与外围设备交换信息。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常简称为全站仪。
从总体上看，全站仪主要有电子测角系统、电子测距系统、和控制系统3大部分组成。
1）电子测角系统完成水平方向和垂直方向的角度测量；2）电子测距系统完成仪器到目标之间的斜距测量；3）控制系统负责测量过程控制、数据采集、误差补偿、数据计算、数据存储、通信传输等。
3全站仪的基本原理3.1电子测距原理电子测距的原理是利用电磁波的直线传播和波速稳定的特性，通过测出两点之间的电磁波传播延迟时间进而间接测得直线距离的过程（见图1）。
以分别在A、B两点架设测距仪器和反射器，测距仪发射一束电磁波．电磁波在被测距离A、B之间传播，到达B点后，被反射器反方向反射回来。
反射回的电磁波又被测距仪接收，如果电磁波测距仪能测出电磁波从发射到接收这一段的时间间隔，也就是电磁波在被测距离D上往返传播所用的时间t2d，那么，A、B之间的距离就可以利用路程、速度、时间的关系计算出来。
设电磁波在大气中的传播速度V，则距离D为：D=V t2d/2全站仪应用原理及误差分析王贤羽，李焕忠，吴琼（抚顺矿业集团东露天矿，辽宁抚顺113004）摘要：分析了全站仪测距部产生的误差，测角部产生的误差，轴系误差与度盘误差，为全站仪用户对仪器检验提供了简单的方法。
利用自身程序对全站仪进行检验和校正，使观测者对全站仪原理误差有较透彻的了解，使用者在测量过程中注意它的原理误差，进而减小原理误差提高观测精度。
使人们在实际测量中能利用自身程序解决一些常见问题。
关键词：全站仪；原理误差；校正中图分类号：TD178文献标识码：B文章编号：1671－9816（2012）S2－0065－04收稿日期：2012-04-28作者简介：王贤羽（1979-），男，辽宁抚顺人，助理工程师，2008年毕业于辽宁工程技术大学测绘工程专业，现任抚矿集团东露天矿生产技术科测量技术员。
图1电子测距原理测距仪反射器反射波入射波A D B机电与自动化６５··露天采矿技术2012年增刊式中的t2d可由测距仪中的测时系统测出，大气中的波速V=c/n可以通过大气温度、湿度、压力来求出．这就是电磁渡测距的基本原理。
用于测距的电磁波一般多为微波、激光和红外线。
目前全站仪中广泛使用的是红外线。
利用这种电子测距仪测量地面两点间的距离，只要测距仪的测程可以到达，且两点间没有障碍物．任何地形条件下都可进行。
高山之间、江河两岸、甚至星球之间的距离都可直接测量。
在过去的几十年中，许多类型的电子测距仪已经广泛应用于大地测量、航外控制测量、工程测量和地籍测量中，大大地提高了测距的作业效率。
根据不同的测时方法，电子测距的基本方法可以分为脉冲法测距、干涉法测距、相位法测距。
目前．在生产中使用的仪器绝大多数是相位法测距，所使用的电磁渡谱为红外波段。
1）相位法测距原理。
相位法测距，又叫间接法测距，它不需直接测定电磁波往返传播的时间，而是直接测定由仪器发出的连续正弦电磁波信号在被测距离上往返传播面产生的相位变化（即相位差），根据相位差求得传播时间，从而求得距离D。
设测距仪发射的电磁波为：u=U m sin（ωt+Φ0）式中，ω为角频率，“ω=2πf”，电磁波在被测距离上往返传播所需的时间为t2d，因此，测距仪接收的电磁波为：u=U m sin（ωt+Φ0-ωt2d）于是，在经过被测距离延迟后，发射信号和接受信号的相位差为ωt2d。
测距仪把发出的信号（参考信号）与接收的信号（测距信号）送入测相器，测相器可以测出两路信号的相位差，设测出的值为Φ，那么Φ=ωt2d t2d=Φ/Wω=2πf t2d=Φ/2πf将其代入：D=Vt2d/2V=c/n，c为真空光速，n为大气折光率，则有：D=Φc/4πfn这就是相位法测距的基本公式。
任何相位差总可以分为2Nπ及一个不足2π的ΔΦ即Φ＝2Nπ＋ΔΦ＝（N＋ΔN）2π代入基本公式：D=λ/2（N+ΔN）式中，N为正整数；ΔN为小于1的小数；λ为波长。
晶体振荡器是仪器的时间基准。
它产生主频调制信号对发光二极管进行调制，另一路主频信号作为测相参考信号送至基准混频电路本机振荡信号混频产生参考中频信号。
我们通常把主频波长的一半称为测尺尺长。
发光二级管受主频信号的调制，该光线经光学系统会聚后射向目标点的反射棱镜。
光线经反射后回到接收光电二极管，光电二极管再次将光信号转化成电信号，这时的电信号就是主频经被测距离延迟后的被测信号。
由于该信号很微弱，所以需要进行高倍的放大。
放大后的被测信号送到测距混频电路和本机振荡信号混频产生被测中频信号，被测中频信号再经放大整形后送至测相电路。
电路测出参考中频和被测中频的相位差,此时测相电路的结果实际上不仅包含有被测距离上光信号延迟所导致的相位差，也包含有电信号在电路传输过程的延迟所导致的相差。
所以在仪器中都设计了内光路校准测量以测出电路的固有延迟（相位差），通过外、内光路测量结果的相减即为被测光路延迟所导致的相位差。
信号的切换、光路的切换等都在微处理器的统一控制下完成。
2）相位法测距原理中的问题及其对应策略。
①精度问题。
解决精度问题的方法是使用较高频率的载波（短尺）调制。
电子测距的实质还是测量电磁波往返的时间差，要获得1mm的距离分辨率必须获得10-11s的时间测量分辨率，由于脉冲法难以实现这种等级精度的时间测量，于是人们想到了将这种极短的时间差转换为高频信号的相位差。
但由于噪声等因素的存在，相位测量的精度也是有限的，对相位测量的精度期望过高必然加重电路设计制造的困难，对使用中的稳定度指标也不利。
目前，Leica公司的全站仪或测距仪多选用50MHz频率作为其精尺载波频率。
②测程问题。
高频载波的使用解决了精度问题，却又有测程的矛盾。
因为相位测量只能测出一个波长（周期）以内的相位差。
超过一个波长以上的距离将出现整数个波长的距离丢失—N值问题。
譬如对于15 MHz的频率来说，其测程只有10m。
于是人们自然想到多载波手段—即利用低频载波（长尺）实现粗测。
③高频信号相位测量精度问题。
虽然高频载波送来了相位信息，但直接对其进行测量还是不可能实现高精度的，因为数字相位计实现高分辨率测相的工作频段在低频段。
于是人们使用了频率合成技术对其降频并保持相位差信息不变。
其具体做法是，另外使用一个高频信号（本振信号），分别对将被测量相位差的两个高频信号进行混合，并通过一个非机电与自动化６６··棱镜约2m线性电路产生两个差频信号，我们称之为中频。
这种做法的另一个好处是，中频信号有利于进一步的高增益放大、窄带过滤噪声干扰和实现自动增益控制。
④相位计精度问题。
目前几乎所有的仪器都使用数字相位计实现高分辨率测相。
多周期测量实现±1误差、声误差的自然抵偿是其要点。
⑤光能衰减对测程的影响问题。
光的发散和传输衰减将造成回光强度随距离的增大而急剧减弱，为了获得较远的测程，选用亮度和高度集中的发光管，设计高度会聚的光路系统、高灵敏的雪崩光电二极管、设计高增益低噪声接收放大器是必要的。
⑥幅相误差问题。
有些数字测相之前必须将模拟中频信号（正弦波）转化成数字信号（方波），这一过程是非线性过程，容易产生幅相误差，即因信号幅度（强度）不同引入的转换附加相差。
而在实际作业中远距离和近距离的回光信号强度差距是极其悬殊的，所以都必须使用自动减光系统（自动光强控制系统）和自动增益控制的中频放大器以保证信号在整形前幅度一致。
这也是实现高精度距离测量的技术关键。
此外，自动增益控制的中频放大器的延迟稳定性也有较高要求，因为自动增益控制电路设计不合理也可能造成电路延迟参数随信号强度变化，形成幅相误差。
⑦周期误差问题。
电路系统也好，光学系统也好，干扰是普遍存在的。
而对于精密相位测量来说，同频率干扰信号将是致命的误差源，因为频率相同就意味着不可以利用电子滤波器将其过滤。
屏蔽和隔离是有效的途径，恰当使用差分放大电路等电路技术也是克服干扰的有效办法。
⑧电路固有延迟问题。
虽然相位测量电路能够获得极高的时间差分辨率，但所测得的这一时间差事买上既包含了电磁波在被测距离上的延迟，也包括了电信号在电路上的延迟。
所以仪器中都设计有内光路测量过程，就是直接将发射光短路回接收系统以测出电路系统所造成的时间延迟，用于计算被测距离时扣除的这部分延迟。
⑨时间基准的精度问题。
如前所述，测距的实质是测时故时间基准非常重要。
若时间参考标准都有问题，测量结果肯定也有问题。
由于普通石英晶体振荡器的稳定度多在±10（±100×10-6m ），这不能满足测绘作业的精度要求，所以必须使用温度补偿提高时间基准的精度。
⑩整机控制问题。
整个仪器包含了复杂的控制和运算过程，如测尺转换控制、光路转换控制、减光自动控制、测相节奏（时序）控制、相位距离换算、粗精尺距离衔接运算、内部加乘常数改正、气象改正、电源监测、信号检测等，使用微处理器来实现这些复杂过程当然最有利。
4全站仪的主要系统误差全站仪的原理误差大多为系统误差。
全站仪的系统误差主要有以下几种：1）全站仪的测距乘常数；2）测距加常数误差；3）全站仪的测距周期误差；4）幅相误差；5）相位不均匀误差；6）全站仪的竖轴倾斜误差；7）全站仪的横轴倾斜误差；8）全站仪的视准轴误差；9）补偿器误差；10）全站仪的度盘偏心误差；11）全站仪的度盘刻划误差；12）竖直度盘指标差零点误差（指标差）；13）望远镜调焦误差；5仪器光轴的检验1）将仪器与棱镜面对面安置在相距约2m 的地方（此时，仪器处于开机状态），见图2。
全站仪测量误差分析
全站仪测量误差分析随着新仪器新设备的不断出现，测量技术的不断提高，同时对工程质量的要求也是愈来愈高，这就对精度的要求加强了许多，随着全站仪在施工放样中的广泛应用，为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在测量放样中的误差及其注意事项进行分析。
在我们建筑施工测量中，全站仪主要是用于测量坐标点位的控制和高程的控制，在以下几个方面对全站仪放样的误差作简要概述。
1、全站仪在施工放样中坐标点的误差分析全站仪极坐标法放样点点位中误差MP由测距边边长S(m)、测距中误差ms(m)、水平角中误差mβ(″)和常数ρ=206265″共同构成,其精度估算公式为：而水平角中误差mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测角精度以及外界的影响等。
式(3)表明,对固定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站O。
因此对每一个放样控制点O,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。
由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。
因此,操作中应时时注意提高测角精度。
2、全站仪在控制三角高程上的误差分析一般情况下，在测量高程时方法为:设A,B为地面上高度不同的两点。
已知A点高程HA,只要知道A点对B点的高差HAB即可由HB=HA±HAB得到B点的高程HB。
当A、B两点距离较短时，用上述方法较为合适。
在较长距离测量时要考虑地球曲率和大气折光对高差的影响。
设仪器高为i,棱镜高度为l,测得两点间的斜距为S,竖直角α,则AB两点的高差为:一般情况下，当两点距离大于400m时须考虑地球曲率及大气折光的影响，在高差计算时需加两差改正。
式中R为地球曲率半径,取6371km, k为大气折光差系数，k=1-2RC (C为球气差，C=0.43D2/R，D：两点间水平距离)。
从上式中可以看出，当距离较远时，影响高差精度的主要因素就是地球曲率及大气折光，如果高程传递次数较多，累计误差就会加大，在测量时，最好是一次传递高程，若有需要，往返测高程，取其平均值以减小误差。
全站仪测量实验报告
全站仪测量实验报告一、实验目的本次全站仪测量实验的目的是掌握全站仪的操作方法，熟练运用全站仪进行角度测量、距离测量和坐标测量，提高测量精度和数据处理能力，同时培养团队合作精神和解决实际问题的能力。
二、实验仪器本次实验所使用的仪器为_____型号全站仪一台，配套棱镜两个，三脚架一个，记录板一块，铅笔、橡皮擦等若干。
三、实验原理全站仪是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。
其基本原理是利用电子测角技术和光电测距技术，通过测量目标点与仪器之间的角度和距离，计算出目标点的坐标。
在角度测量方面，全站仪采用编码度盘或光电测角技术，能够精确测量水平角和垂直角。
在距离测量方面，全站仪通过发射调制的红外光或激光，测量光在仪器与目标点之间的传播时间，从而计算出距离。
四、实验内容与步骤（一）实验准备1、对全站仪进行开箱检查，确保仪器及附件齐全、完好。
2、安装电池，开机检查仪器各项功能是否正常。
3、对全站仪进行初始设置，包括设置测量单位、精度、温度气压改正等参数。
（二）设站1、在已知控制点上安置全站仪，对中、整平。
2、量取仪器高，并记录。
3、打开仪器电源，进入测量模式，选择设站功能。
4、输入已知控制点的坐标和高程。
5、进行后视定向，照准后视点，输入后视点的坐标或角度，完成设站。
（三）角度测量1、选择角度测量功能，照准目标点。
2、依次测量水平角和垂直角，并记录测量数据。
3、重复测量多次，取平均值作为最终测量结果。
（四）距离测量1、选择距离测量功能，照准目标点。
2、测量斜距、平距和高差，并记录测量数据。
3、重复测量多次，取平均值作为最终测量结果。
（五）坐标测量1、选择坐标测量功能，照准目标点。
2、仪器自动计算目标点的坐标，并记录测量数据。
3、重复测量多次，取平均值作为最终测量结果。
（六）数据记录与处理1、在记录板上认真记录测量数据，包括测站信息、目标点编号、角度、距离、坐标等。
全站仪应用原理及误差分析_王贤羽
露天采矿技术2012年增刊1前言原理误差大多表现为系统误差的属性，也有表现为随机误差属性的。
但是全站仪的标称精度表述的都是随机误差，有些人误以为仪器除了随机误差就没有其他任何的误差。
而客观事实恰恰相反，系统误差的累积效应的影响作用会更大。
从这个意义上讲，关注仪器的系统误差有着更重要的意义。
2全站仪的发展概述20世纪60年代以后，电子测距技术日益成熟，人们将电磁波测距仪和光学经纬仪组合在一起的仪器统称为“电子速测仪”（Electronic Tachymeter）。
后来也叫半站型电子速测仪。
随着电子测角技术在经纬仪中的广泛应用，出现了电子经纬仪，人们又把电磁波测距仪和电子经纬仪进行一体化设计，并逐步对其功能不断完善：电子改正（补偿）、电子记录、电子计算等，这就是今天意义上的全站型电子速测仪。
半站型电子速测仪也称之为“测距经纬仪”。
这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行解算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。
全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统．测量结果能自动显示，并能与外围设备交换信息。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常简称为全站仪。
从总体上看，全站仪主要有电子测角系统、电子测距系统、和控制系统3大部分组成。
1）电子测角系统完成水平方向和垂直方向的角度测量；2）电子测距系统完成仪器到目标之间的斜距测量；3）控制系统负责测量过程控制、数据采集、误差补偿、数据计算、数据存储、通信传输等。
3全站仪的基本原理3.1电子测距原理电子测距的原理是利用电磁波的直线传播和波速稳定的特性，通过测出两点之间的电磁波传播延迟时间进而间接测得直线距离的过程（见图1）。
以分别在A、B两点架设测距仪器和反射器，测距仪发射一束电磁波．电磁波在被测距离A、B之间传播，到达B点后，被反射器反方向反射回来。
全站仪实验报告实验原理(3篇)
第1篇一、引言全站仪，全称全站型电子测距仪，是一种集成了测角、测距、计算和数据存储等功能的高技术测量仪器。
它广泛应用于工程测量、地形测绘、建筑施工等领域。
本实验报告旨在详细介绍全站仪的实验原理，帮助读者全面理解其工作原理和操作方法。
二、全站仪简介全站仪是一种集光、机、电于一体的测量仪器，主要由光学系统、电子系统、机械系统和数据处理系统组成。
它能够实现角度、距离、坐标等测量，并具有数据存储、传输和处理功能。
三、实验原理1. 电子测距原理电子测距是全站仪的核心功能之一，主要基于以下原理：（1）脉冲法测距：全站仪发射一束红外光或激光，经目标反射后，测量光束往返传播的时间。
根据光在空气中的传播速度（约为3×10^8 m/s），计算出光束传播的距离。
（2）相位法测距：相位法测距是一种更精确的测距方法。
全站仪发射连续波信号，通过测量接收到的信号相位变化，计算出光束传播的距离。
2. 角度测量原理全站仪的角度测量主要包括水平角和竖直角测量：（1）水平角测量：全站仪利用水平角测量系统，通过测量目标点与测站水平方向之间的夹角，计算出水平角。
（2）竖直角测量：全站仪利用竖直角测量系统，通过测量目标点与测站水平方向之间的夹角，计算出竖直角。
3. 数据处理原理全站仪具有强大的数据处理功能，主要包括以下方面：（1）坐标计算：根据测站坐标、后视点坐标和观测角度，计算目标点坐标。
（2）高程计算：根据测站高程、后视点高程和观测角度，计算目标点高程。
（3）距离计算：根据测站坐标、后视点坐标和观测角度，计算两点之间的距离。
四、实验步骤1. 准备工作：熟悉全站仪的操作方法，检查仪器状态，确保仪器正常工作。
2. 测站设置：将全站仪安置在测站上，对中整平，设置测站坐标。
3. 后视点设置：选择合适的后视点，输入后视点坐标。
4. 观测：进行水平角、竖直角和距离观测，记录观测数据。
5. 数据处理：根据观测数据，计算目标点坐标、高程和距离。

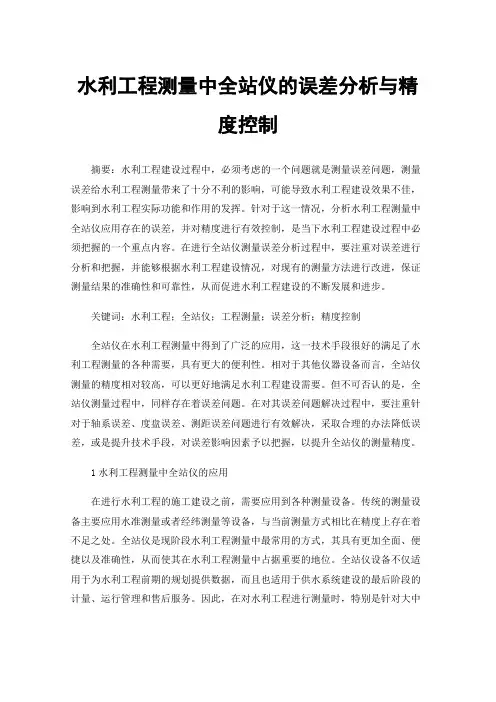

水利工程测量中全站仪的误差分析与精度控制

水利工程测量中全站仪的误差分析与精度控制摘要：水利工程建设过程中，必须考虑的一个问题就是测量误差问题，测量误差给水利工程测量带来了十分不利的影响，可能导致水利工程建设效果不佳，影响到水利工程实际功能和作用的发挥。
针对于这一情况，分析水利工程测量中全站仪应用存在的误差，并对精度进行有效控制，是当下水利工程建设过程中必须把握的一个重点内容。
在进行全站仪测量误差分析过程中，要注重对误差进行分析和把握，并能够根据水利工程建设情况，对现有的测量方法进行改进，保证测量结果的准确性和可靠性，从而促进水利工程建设的不断发展和进步。
关键词：水利工程；全站仪；工程测量；误差分析；精度控制全站仪在水利工程测量中得到了广泛的应用，这一技术手段很好的满足了水利工程测量的各种需要，具有更大的便利性。
相对于其他仪器设备而言，全站仪测量的精度相对较高，可以更好地满足水利工程建设需要。
但不可否认的是，全站仪测量过程中，同样存在着误差问题。
在对其误差问题解决过程中，要注重针对于轴系误差、度盘误差、测距误差问题进行有效解决，采取合理的办法降低误差，或是提升技术手段，对误差影响因素予以把握，以提升全站仪的测量精度。
1水利工程测量中全站仪的应用在进行水利工程的施工建设之前，需要应用到各种测量设备。
传统的测量设备主要应用水准测量或者经纬测量等设备，与当前测量方式相比在精度上存在着不足之处。
全站仪是现阶段水利工程测量中最常用的方式，其具有更加全面、便捷以及准确性，从而使其在水利工程测量中占据重要的地位。
全站仪设备不仅适用于为水利工程前期的规划提供数据，而且也适用于供水系统建设的最后阶段的计量、运行管理和售后服务。
因此，在对水利工程进行测量时，特别是针对大中型水利工程的测量，必须使用先进的平面测量系统，协助全站仪的应用为测量工作提供高度准确的数据，以便于后期的水利工程建设[1]。
2全站仪在使用中的误差分析21全站仪轴系误差分析经过多次对比，全站仪虽然在光学原理方面缺乏一些优势，但是在实际应用中却发现全站仪的精度和轴系上会出现许多其他经纬仪不具备的误差，这些精度和轴系上的误差对整个研究项目的影响很大。
全站仪的使用方法与测量误差分析
全站仪的使用方法与测量误差分析全站仪是一种用于测量地理空间坐标和方位角的高精度仪器，广泛应用于土木工程、建筑设计、测绘等领域。
本文将介绍全站仪的使用方法，并分析其中可能产生的测量误差。
一、全站仪的使用方法1.设置基准点在使用全站仪之前，首先需要设立基准点。
基准点通常是已知坐标的标志物或者特定位置，可以通过GPS定位等方式获得其精确坐标。
在测量过程中，全站仪将基准点作为参考，用于确定其他测点的坐标。
2.安装全站仪将全站仪放置在一个平稳的三脚架上，并平稳地旋转到观测点位的方向。
确保全站仪的水平仪在水平位置，外接电源和电缆也需要正确连接。
3.测量角度和距离使用全站仪进行测量时，首先需要测量观测点位之间的角度。
在目标点位上放置一个反射器或者棱镜，并使用全站仪测量该点位与基准点之间的水平角度、垂直角度和斜距。
4.记录数据使用全站仪进行测量后，需要将测得的角度和距离数据记录下来。
现代的全站仪通常配备了内置存储设备和数据传输功能，可以方便地记录和传输数据。
在记录数据时，应将测量点位的名称、测量时间等相关信息一并记录下来。
5.计算坐标和角度将测得的角度和距离数据输入到相应的软件中，可以通过三角测量原理计算出测量点位的坐标和方位角。
二、全站仪测量误差分析1.观测误差全站仪测量过程中存在着观测误差，其来源主要包括仪器本身的系统误差和操作人员的操作误差。
仪器系统误差包括仪器刻度误差和随机误差等，而操作误差主要包括观测者对测量点位的准确定位误差和读数误差。
2.环境误差全站仪的测量精度受到环境因素的影响，例如大气折射、温度、湿度等因素会引起测量误差。
这些误差可以通过仪器内置的大气压力、温度和湿度传感器进行校正，提高测量精度。
3.误差传递全站仪测量过程中的误差可能会通过计算和传递，导致最终得到的测量结果产生误差累积。
例如，在三角测量计算坐标时，若一个点位的观测误差传递到下一个点位，再传递到后续点位，就会导致最终的测量结果与真实值存在一定的偏差。
关于全站仪测量误差问题的分析
关于全站仪测量误差问题的分析作者：张毅余成起来源：《华夏地理中文版》2015年第02期摘要：全站仪作为工程中的重要测量仪器，集高程测量，平面测量，测距功能为一体，方便实用，是工程师们测设，放样的好帮手，许多工程师朋友虽然熟悉仪器的使用，但是对测量仪器的适用范围却不甚清楚，现就此作详细分析，如有不对之处还望各位批评指正。
关键词：全站仪；测量误差；问题分析一、全站仪高程测量的误差地球曲率对高程测量是有影响的，但用水准仪进行测量，在严格执行测量流程（前后视距离相同）的情况下这种误差可以消除。
（如下图）未知点高程 B=已知点高程A+后视读数-前视读数=已知点高程A+理论塔尺读数1+高程误差H1-（理论塔尺读数2+高程误差H2）在前后视距离相同的情况下H1=H2上式可简化为：未知点高程B=已知点高程A+理论塔尺读数1-理论塔尺读数2这样的结果消除了地球曲率对高程误差的影响。
而全站仪测量高程的过程却不能消除这种影响，全站仪根据仪器高和测站点高程计算出测站点高程，再根据测距仪测出与棱镜的距离，竖直夹角，和棱镜镜杆高度，计算出待测点高程，原理如下图：待测点高程H2=测站点高程H1+仪器高H3+对边长度L2-镜杆高度H4H1+H3+L*sina-H4其中测站点高程H1，仪器高H3，镜杆高H4由手动输入，测距L，竖直角a由仪器测得。
在测量平面是水平的情况下没有问题，但是在测量平面为球面的时候测量结果与实际则有出入，为便于表述，我们现在讨论测量数据基准点C’与真实数据基准点C的高程差和距离差，如下图所示：由勾股定理容易得到（R+△x）2=L32+R2，高程差△x=-R，距离差△L=L3-L4=L3-2Rsin，地球平均半径6371.4公里，假设我们测量平距L为500米带入公式计算得到：△x=20mm。
△L=0.00115mm。
全站仪高程测量的基础是建立在基准点C’与仪器高为同一水平面的基础上的，但由于地球曲率的影响，使得在测量平距等于500米的距离上测量数据基准点C’高程比真实数据基准点C高程高出20mm，从而使得测点高程H2相对于真实高程高出20mm。
全站仪三角高程测量的方法与误差分析本科毕业论文
全站仪三角高程测量的方法与误差分析本科毕业论文全站仪通过发射一束可见光束，测量激光束从仪器到目标反射点的时间，并通过时间差计算出仪器与目标点之间的距离。
三角高程测量是利用全站仪的水平角和垂直角的测量结果，结合已知的基线长度，通过三角形计算出目标点的高程。
1.设置仪器：将全站仪放置在测站点上，确保仪器的水平和垂直准星位于同一平面上。
2.瞄准目标点：通过望远镜瞄准需要测量高程的目标点。
3.测量水平角：通过全站仪记录目标点与两个已知点的水平角。
4.测量垂直角：通过全站仪记录目标点与水平面的垂直角。
5.计算高程：根据测量的水平角和垂直角以及已知基线长度，通过三角形计算出目标点的高程。
6.数据处理：根据多次测量的结果，进行数据平差处理，获得更准确的测量结果。
在全站仪三角高程测量中，需要考虑的误差主要包括仪器误差、自然因素和操作误差。
仪器误差包括仪器刻度误差、指向误差和折射误差等，可以通过定期校准仪器和使用精确的仪器控制误差。
自然因素包括大气折射、大地水准曲率和大地水准面偏差等，可以通过校正和补偿来减小误差。
操作误差主要包括读数误差、瞄准误差和放样误差等，可以通过培训和规范操作来减小误差。
为了进一步分析误差，可以采用误差理论进行误差分析。
误差理论可以通过误差传播法则计算最终测量结果的误差范围。
同时，可以通过实验和模拟等方法验证误差分析的有效性，并提出改进测量方法和减小误差的措施。
综上所述，全站仪三角高程测量是一种常用的测量方法，能够提供准确的高程数据。
在实际测量中，需要注意仪器的校准和控制、自然因素的校正和补偿，以及规范的操作。
通过误差分析，可以评估测量结果的准确性，并提出改进测量方法和减小误差的建议，从而提高测量的可靠性和准确性。
测绘技术中的全站仪原理与应用
测绘技术中的全站仪原理与应用导言：在现代测绘工作中，全站仪作为一种高精度、多功能的测量仪器，广泛应用于土地测量、建筑测量、地质勘探以及其他相关领域。
全站仪利用光学、机械、电子等多种技术手段，能够实现高精度的测量和定位，对工程建设的规划和设计起到至关重要的作用。
本文将介绍全站仪的原理与应用，并探讨其在测绘技术中的重要性。
一、全站仪的原理全站仪采用的原理主要有光学原理、速度观测原理和电子观测原理。
光学原理是指通过望远镜和测距棱镜的配合，利用光信号完成测量的过程。
速度观测原理是指在全站仪中加入速度传感器，通过测量物体在空间中的运动速度，计算出物体的位置信息。
电子观测原理是指利用电磁波传播的特性，测量目标物体与全站仪之间的距离和方向。
二、全站仪的应用2.1 土地测量在土地测量中，全站仪能够对地块的面积、边界以及地形进行精确测量。
通过全站仪的高精度观测和数据处理，可以为土地使用规划和土地交易提供可靠的依据。
此外，全站仪还可以配合全球卫星定位系统（GPS）进行测量，提高测量精度和效率。
2.2 建筑测量在建筑测量中，全站仪可以用于建筑物的定位、布局和监测。
通过全站仪的定位功能，可以确定建筑物的准确位置，保证建筑物的平面布置和垂直度。
全站仪还可以实时监测建筑物的变形和位移，提供有效的保护和控制措施。
2.3 地质勘探在地质勘探中，全站仪可以用于测量地形地貌、地层断面和地下脉络等信息。
通过全站仪的高精度测量，可以为地质灾害预测和工程建设提供重要的依据。
全站仪还可以与其他地质勘探设备结合使用，实现多参数数据的获取和分析。
2.4 其他应用领域除了土地测量、建筑测量和地质勘探，全站仪还被广泛应用于其他领域。
例如，全站仪在矿山测量中可以用于矿石储量的测算和开采路线的规划；在城市规划中可以用于城市空间布局和地下管线的测量等。
全站仪的应用范围非常广泛，对于提高测量精度和效率具有重要意义。
三、全站仪的重要性全站仪在测绘技术中的重要性不言而喻。
全站仪误差分析与校正的实际操作方法
全站仪误差分析与校正的实际操作方法全站仪是测量领域中常用的一种仪器，它可以高精度地测量水平角、垂直角和斜距。
然而，由于各种原因，全站仪在测量过程中产生的误差不可避免。
误差的存在会对测量结果产生一定的影响，因此，在使用全站仪进行测量前，进行误差分析和校正是非常必要的。
误差分析是指定量化测量误差的过程。
全站仪的测量误差主要包括系统误差和随机误差两部分。
系统误差是由于仪器的本身性能造成的，如仪器的刻度误差、仪器的非正交误差等。
随机误差是由于外界环境的影响导致的，如风、温度等因素引起的测量值波动。
误差分析的目的是找出各种误差的来源和大小，为进一步的校正提供依据。
校正是指根据误差分析的结果，对全站仪进行调整和修正的过程。
校正的方法主要有以下几种。
第一种方法是刻度校准。
全站仪的刻度误差是导致其水平角和垂直角测量值不准确的主要原因之一。
刻度校准的方法一般是通过与标准仪器进行对比，确定仪器的零点、刻度间距等参数是否准确。
校准时要注意使用准确的参考点和稳定的测量平台，以确保校准的准确性。
第二种方法是非正交误差的校正。
全站仪在制造过程中，由于各种原因，存在着非正交误差。
非正交误差是指全站仪的测量轴线与其相互垂直的轴线之间存在的误差。
校正的方法是通过测量一组已知位置的点，根据实际测量值与理论测量值的差异，利用数学方法计算出非正交误差的大小和方向，然后进行调整和纠正。
第三种方法是系统误差的校正。
系统误差包括仪器的固有误差和人为误差。
固有误差是由于仪器本身的结构和性能限制导致的，如刻度不准确、光学系统失调等。
人为误差是由于操作人员技术水平不高或操作不当导致的，如观测时姿态不稳定、目标点选择不准确等。
校正的方法是通过对一系列已知位置的点进行测量，计算出实际测量值与理论测量值的差异，并根据差异的大小和方向来判断和修正系统误差。
除了以上三种方法外，还有一些其他方法也可以用于全站仪误差的校正，如温度校正、气压校正等。
在实际操作中，需要根据具体的测量需求和仪器的特点选择适当的校正方法。
