锻艺小课堂：喷塑常见问题解决方法
喷塑附着力差的原因
喷塑附着力差的原因1.材料选择不当：喷塑所用的材料通常是粉末涂料，而材料的种类和质量会直接影响到喷塑的附着力。
如果选择了质量不好的涂料，或者选择了不适合该材料表面的涂料，就会导致喷塑后的附着力差。
2.表面处理不当：在喷塑之前，需要对材料的表面进行必要的处理，以提高涂层与基材的附着力。
如果表面处理不充分或者不正确，就会使得涂层附着力差。
常见的表面处理方法包括清洗、除油、除锈、打磨等。
3.喷涂工艺不当：喷塑工艺包括喷涂设备、喷涂技术、喷涂厚度等多个方面。
如果设备不好或者技术不熟练，就会导致涂层均匀性和附着力的问题。
另外，如果喷涂厚度不足或者过厚，也会影响附着力。
4.工作环境条件：喷塑需要在相对恒定的温度和湿度条件下进行。
如果工作环境温度太高、湿度太大或者不稳定，就会影响喷塑的附着力。
此外，如果喷塑时存在灰尘、水汽等污染物，也会降低涂层的附着力。
5.基材质量问题：基材的质量也是影响附着力的重要因素。
如果基材表面存在电镀或者涂层等不光滑的层面，或者基材的化学成分不适合喷塑，都会影响附着力。
6.人为因素：喷塑的附着力还受到操作人员的技术水平和工作态度的影响。
如果操作人员不熟悉喷塑工艺，或者工作态度不认真，就会导致附着力差。
针对喷塑附着力差的原因，可以通过以下方法来改善：1.选择合适的涂料：根据喷塑的基材和使用环境选择合适的涂料，确保涂料与基材的相容性。
2.做好表面处理：充分清洗和除油表面，确保表面没有污垢、油脂和氧化层等。
对于一些不易处理的表面，可以考虑使用专门的表面处理剂来改善附着力。
3.控制喷涂工艺：选择合适的喷涂设备，并掌握正确的喷涂技术，确保喷涂的厚度均匀。
同时，还要注意控制底材温度和湿度，尽量在适宜的工作环境下进行喷塑。
4.加强质量检查：在喷塑完成后，进行质量检查，包括涂层的厚度、附着力和外观等。
如有问题，及时进行调整和修复。
5.提高操作人员技术水平：通过培训和学习，提高操作人员对喷塑工艺的理解和技术水平，确保操作规范和认真。
静电喷塑常见问题及解决办法
静电喷塑常见问题及解决办法针孔主要原因：①板面锈蚀；②镀锌底材含氢离子；③前处理后发黄；④工件磷化后，水洗不干净，尤其在工件四周表现为圈状针孔；⑤阴阳离子交换树脂脱盐水呈酸性；⑥粉末质量。
解决措施：①前处理后及时烘干，立即喷涂；②脱氢处理200℃左右，2h；③调整前处理液参数，注意游离酸浓度不宜过高；④换成新鲜水，清洗喷嘴，使水压＞1.5bar；⑤停用，暂以自来水代替，化验pH 值，要求达到6～7；⑥取新鲜样粉，按标准条件固化以检验粉末质量。
缩孔主要原因：①粉末生产过程中进水或油。
其缩孔分布均匀，呈细小圆坑或大针眼；②喷涂过程中混进其他粉，因不相容造成缩孔；③外界干扰物质污染喷涂系统包括工件，尤其是车间里存在含硅脱模剂和放水剂；④铸件表面有大而深地孔；⑤涂层出现圆坑，且较大，俗称“鱼眼”；⑥压缩空气油含量高。
解决措施：①联系厂家换粉；②换粉清理粉房须彻底，最好整理出清理和检查程序；③仔细检查喷粉现场，排除这些干扰物质，严格规章制度，严防带入这些干扰物品；④铸件可预热，预热温度和时间视材质和厚度而定；⑤脱脂段调整参数，干燥和固化烘道污染须清洗，检验升降机和橡胶皮带是否污染粉末；⑥检查压缩机的过滤器，加装油水分离器，每班定时排放水。
涂层局部或大面积脱落主要原因：①底材表面有锈层，未除尽；②水洗尤其前处理后水洗不干净；③底材表面除油不彻底；④悬挂链上润滑油滴落到工件上；⑤镀锌板起泡及涂层脱落。
解决措施：①除锈应彻底；②检查水洗流量、水质和喷嘴，检查水洗流量和压力；③采用化学除油较适于动植物油，不适于矿物油时，多用碱除油，除油后加强水洗注意水质；④检查润滑油质量指标，必要时更换耐温更高的润滑油或在易滴落处下面安置受槽；涂层发黄变色主要原因：①烘道或烘箱设定温度过高；②直接燃气进入烘箱或烘道；③工件在烘道或烘箱里停留时间过长，或输送链停止运转；④粉末质量；⑤工件反复烘烤 2 次以上；⑥涂料严重变色。
解决措施：①了解正常的固化条件并加以调整；②加装热交换器；③了解烘烤条件，生产时密切注意输送链运转是否正常，如需停止生产，应将所有工件烘烤结束并下料；④供粉厂提供不同烘烤条件下的样板，供喷涂时参考；⑤尽量一次烘烤完成，须二次烘烤的工件应集中处理，并要先确定重复烘烤的条件；⑥检查烘烤温度是否过高如＞230℃或更高。
常见磷化和喷塑质量问题及解决方法
（一）常见磷化质量问题及解决方法摘要：磷化生产中经常会遇到一些质量问题，现将一些常见的问题和产生的原因及解决方法总结归纳。
序号质量外观外观现象产生原因解决方法1 无磷化膜或磷化膜不易形成工件整体或局部无磷化膜，有时发蓝或有空白片1.工件表面有硬化层2.总酸度不够3.处理温度低4.游离酸太低5.脱脂不净或磷化时间偏短6.工件表面聚齐氢气7.磷化槽液比例失调，如P2O5含量过低8.工件重叠或工件之间发生接触1.改进加工方法或用酸洗、喷砂去除硬化层，达到表面处理要求2.补加磷化剂3.升高磷化槽液温度。
4.补加磷化剂5.加强脱脂或延长磷化时间6.翻动工件或改变工件位置7.调整或更换磷化槽液8.注意增大工件间间隙，避免接触2 磷化膜过薄磷化膜太薄，结晶过细或无明显结晶，抗蚀性能差1.总酸度过高2.磷化时间不够3.处理温度过低4.促进剂浓度高5.工件表面有硬化层6.亚铁离子含量低7.表调效果差或表调失效1.加水稀释磷化槽液2.延长磷化时间3.升高处理温度4.停止添加促进剂5.用酸洗或喷砂清理，达到表面处理要求6.插入铁板，并检测总酸度或游离酸度变化情况7.更换或添加表调剂１序号质量外观外观现象产生原因解决方法3磷化膜结晶粗大磷化膜结晶粗大、疏松、多孔、表面有水锈1.工件未清洗干净2.工件在磷化前生锈3.亚铁离子含量偏低4.游离酸度偏低5.磷化温度低6.工件表面产生过腐蚀现象1.强磷化前工件的表面预处理2.除锈水洗后减少工件在空气中的暴露时间3.提高亚铁离子的含量，如补充磷酸二氢铁4.加入磷酸等，提高游离酸度5.提高槽液温度6.控制除锈时间或更换除锈剂4 磷化膜挂灰磷化膜干燥后表面有白色粉末1.槽液含渣量过大2.酸比太高3.处理温度过高4.槽液沉渣浮起，黏附在工件上5.工件表面氧化物未除净6.溶液氧化剂含量过高，总酸度过高1.清除槽底残渣，并定期过滤2.补加磷化剂3.降低磷化处理温度4.静置磷化槽液，并翻槽5.加强酸洗并充分水洗6.停加氧化剂，调整酸的比值5磷化膜发花磷化膜不均匀，有明显流挂痕迹1.除油不干净2.表调剂效果不佳或已失效3.磷化槽液喷淋不均匀4.工件表面钝化5.磷化温度低1.强脱脂或更换脱脂剂2.更换或补充表调剂3.检查并调整喷嘴4.加强酸洗或喷砂5.提高磷化温度２序号质量外观外观现象产生原因解决方法6 磷化膜发黑局部呈黑条状，膜黑且粗糙1.促进剂浓度太低2.酸洗过度1.加促进剂2.控制酸洗时间7磷化表面生锈磷化后工件表面产生黄色锈斑或锈点1.磷化膜晶粒过粗或过细，使耐蚀性降低2.游离酸含量过高3.工件表面过过腐蚀4.溶液中磷酸盐含量不足5.工件表面有残酸6.磷化槽沉淀多，已堵塞喷嘴7.处理温度低8.设备原因，如喷淋的压力过大、喷嘴方向等1.调整游离酸度与总酸度的比例2.降低游离酸含量，可加氧化锌或氢氧化锌3.控制酸洗过程4.补充磷酸二氢盐5.加强中和水洗6.检查喷嘴并进行清理，检查磷化槽沉淀量7.提高处理温度8.逐一检查设备是否运行正常8 磷化膜发红磷化膜红但不是锈1.铜离子渗入磷化液2.酸洗液中的铁渣附着1.注意不用铜挂具，用铁屑置换除去或用硫化处理，调整酸度2.加强酸洗过程的质量控制9 膜呈彩虹花斑用指甲划过无划痕，对光观察呈彩虹色1.促进剂浓度过高2.促进剂分布不均匀3.除油不彻底1.停加促进剂2.充分搅拌，使之均匀3.补加脱脂剂３序号质量外观外观现象产生原因解决方法10 磷化槽液变黑磷化槽液变黑浑浊1.槽液温度低于规定温度2.溶液中亚铁离子过量3.总酸度过低1.停止磷化，升高槽液温度至沸点，保持1-2h，并用空气搅拌，直至灰色原色2.氧化剂，如高锰酸钾等3.补充硝酸锌，提高总酸度11 磷化膜发蓝磷化膜部分表面产生紫蓝色彩表调剂的PH值不在工艺范围2.表调与磷化间隔区的水务喷嘴堵塞3.磷化槽液的锌离子含量不足4.磷化槽液的促进剂含量不够1.补加表调剂或补加Na2CO3，以提高PH值2.检查、清扫水务喷嘴3.补加磷化液或硝酸锌4.补加促进剂12 涂膜气泡涂装后，涂膜发生起泡现象1.磷化后水洗不充分2.清洗水被污染3.纯水的水质不好4.吊架或传送带上滴落水1.检查喷嘴或水洗方法2.增加供水量，控制清洗水的电导率在150μS/cm以下3.控制纯水的电导率在5μS/cm以下4.消除这类滴水４（二）喷塑常见问题一览表问题点主要原因解决措施1)针孔①板面锈蚀；②镀锌底材含氢离子；③磷化前处理后发黄；④工件磷化后，水洗不干净，尤其在工件四周表现为圈状针孔；⑤阴阳离子交换树脂脱盐水呈酸性；⑥粉末质量。
常见喷塑质量问题及解决方案
流平不佳有桔皮 现象
与其他粉末兼容性差 粉末胶连反应过快
使用其他类型颗粒的粉末
涂层有凸起 回收系统悬挂链和风炉中有灰尘
清洗和/或检查筛网
粉末过厚或粉末完全胶连
检查过滤装置上的粉末沉淀，更换粉末
涂层出现凹腔 预处理不当
做腐蚀性测试，调整预处理
表面有油脂残留
检查预处理，一段一段检查，更换润滑油脂或清洗剂
挂具上固化粉末涂层颗粒掉落污染粉末
及时清理挂具
涂 料 本 身 质 量 差 有 胶 化 粒 子 （ 有 胶 化 粒 子 变 质 、 结 团 更换粉末或改用目数大的筛网；
等受）户，外振环动境筛影网响目，数老小化；而失光；
选择耐候性能好的粉末；
表面失光/粉化
粉料涂料中钛白粉质量差；
表面失光/粉化 固化烘烤温度过高或时间过长
目测检查粉筒内粉末超满情况，更换流化床
粉末过于潮湿
换用另一批粉末
粉末上粉率低 粉末颗粒大小分布不佳，粉末涂料密度大或微细粉末含量 检查接地电阻电压，调整粉末颗径分布
高接地不良或未与悬挂连接
测量接地电阻，调整静电系统参数
静电高压不正确
测量电压
粉末输送过快
减少喷枪出粉量
送粉气压过高
调整喷枪
粘上油，油脂或脱模剂，非溶性脱模剂
改换预处理液，使用其他脱模剂
大量湿化缺陷 预处理药液残特性强的粉末
加热过快，温度过高
记录温度变化曲线，严格按粉末固化条件进行；
流挂
涂层过厚
检查边缘处堆积，调整喷枪参数
粉末未固化前涂层不均匀
模拟涂层厚薄不均匀的情况，固化后进行验证
施工环境湿度过高；
改善施工环境；
表面针孔 粉末含水量过高
喷塑修理方法和技巧

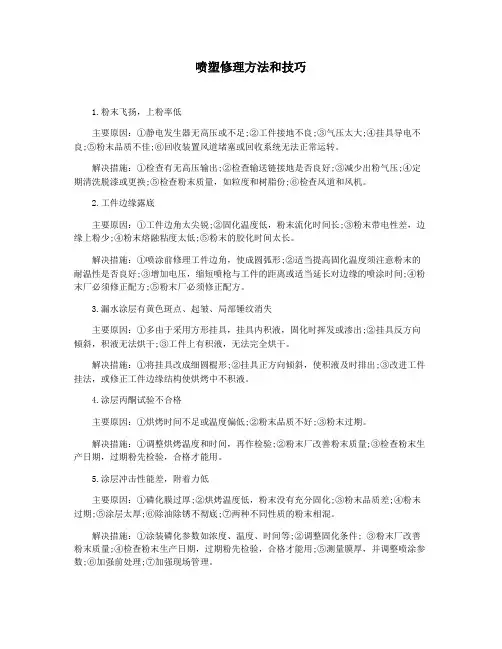

喷塑修理方法和技巧1.粉末飞扬，上粉率低主要原因：①静电发生器无高压或不足;②工件接地不良;③气压太大;④挂具导电不良;⑤粉末品质不佳;⑥回收装置风道堵塞或回收系统无法正常运转。
解决措施：①检查有无高压输出;②检查输送链接地是否良好;③减少出粉气压;④定期清洗脱漆或更换;⑤检查粉末质量，如粒度和树脂份;⑥检查风道和风机。
2.工件边缘露底主要原因：①工件边角太尖锐;②固化温度低，粉末流化时间长;③粉末带电性差，边缘上粉少;④粉末熔融粘度太低;⑤粉末的胶化时间太长。
解决措施：①喷涂前修理工件边角，使成圆弧形;②适当提高固化温度须注意粉末的耐温性是否良好;③增加电压，缩短喷枪与工件的距离或适当延长对边缘的喷涂时间;④粉末厂必须修正配方;⑤粉末厂必须修正配方。
3.漏水涂层有黄色斑点、起皱、局部锤纹消失主要原因：①多由于采用方形挂具，挂具内积液，固化时挥发或渗出;②挂具反方向倾斜，积液无法烘干;③工件上有积液，无法完全烘干。
解决措施：①将挂具改成细圆棍形;②挂具正方向倾斜，使积液及时排出;③改进工件挂法，或修正工件边缘结构使烘烤中不积液。
4.涂层丙酮试验不合格主要原因：①烘烤时间不足或温度偏低;②粉末品质不好;③粉末过期。
解决措施：①调整烘烤温度和时间，再作检验;②粉末厂改善粉末质量;③检查粉末生产日期，过期粉先检验，合格才能用。
5.涂层冲击性能差，附着力低主要原因：①磷化膜过厚;②烘烤温度低，粉末没有充分固化;③粉末品质差;④粉末过期;⑤涂层太厚;⑥除油除锈不彻底;⑦两种不同性质的粉末相混。
解决措施：①涂装磷化参数如浓度、温度、时间等;②调整固化条件; ③粉末厂改善粉末质量;④检查粉末生产日期，过期粉先检验，合格才能用;⑤测量膜厚，并调整喷涂参数;⑥加强前处理;⑦加强现场管理。
1.1喷塑产品结构基本要求：喷塑产品的尺寸及装配应符合图纸要求，符合相应技术要求和国家标准。
1.2喷塑产品结构检验方法：喷塑产品送检后用相应半成品试装一台，验证产品的结构正确，并且要求喷塑产品安装方便。
喷塑不良相关

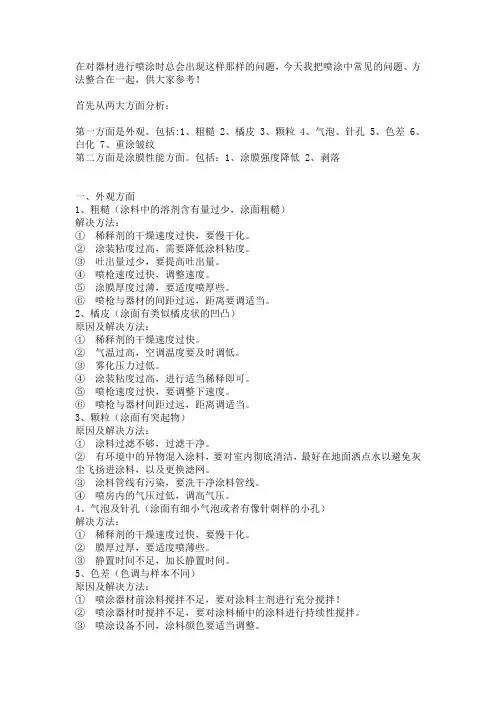

在对器材进行喷涂时总会出现这样那样的问题，今天我把喷涂中常见的问题、方法整合在一起，供大家参考！首先从两大方面分析：第一方面是外观。
包括:1、粗糙 2、橘皮 3、颗粒 4、气泡、针孔 5、色差 6、白化 7、重涂皱纹第二方面是涂膜性能方面。
包括：1、涂膜强度降低 2、剥落一、外观方面1、粗糙（涂料中的溶剂含有量过少，涂面粗糙）解决方法：①稀释剂的干燥速度过快，要慢干化。
②涂装粘度过高，需要降低涂料粘度。
③吐出量过少，要提高吐出量。
④喷枪速度过快，调整速度。
⑤涂膜厚度过薄，要适度喷厚些。
⑥喷枪与器材的间距过远，距离要调适当。
2、橘皮（涂面有类似橘皮状的凹凸）原因及解决方法：①稀释剂的干燥速度过快。
②气温过高，空调温度要及时调低。
③雾化压力过低。
④涂装粘度过高，进行适当稀释即可。
⑤喷枪速度过快，要调整下速度。
⑥喷枪与器材间距过远，距离调适当。
3、颗粒（涂面有突起物）原因及解决方法：①涂料过滤不够，过滤干净。
②有环境中的异物混入涂料，要对室内彻底清洁，最好在地面洒点水以避免灰尘飞扬进涂料，以及更换滤网。
③涂料管线有污染，要洗干净涂料管线。
④喷房内的气压过低，调高气压。
4、气泡及针孔（涂面有细小气泡或者有像针刺样的小孔）解决方法：①稀释剂的干燥速度过快，要慢干化。
②膜厚过厚，要适度喷薄些。
③静置时间不足，加长静置时间。
5、色差（色调与样本不同）原因及解决方法：①喷涂器材前涂料搅拌不足，要对涂料主剂进行充分搅拌！②喷涂器材时搅拌不足，要对涂料桶中的涂料进行持续性搅拌。
③喷涂设备不同，涂料颜色要适当调整。
④喷涂条件不适当，调整喷涂条件。
6、白化（涂面看起来像有层白雾）原因及解决方法：①喷涂环境的湿度过高，改变空调模式，调整温度。
②稀释剂的干燥速度过快，要缓干化及添加防白剂。
7、重涂皱纹（重涂时，干燥后的涂面发生皱纹）原因及解决方法：①底漆的干燥不足，增加干燥程度。
②面漆用稀释剂的溶解力过强，更换稀释剂。
③底漆的膜厚过薄、面漆膜厚过厚，两边适当调整即可。
喷塑问题的处理方法
转自“涂装人生的空间”作者：涂装前处理/%CD%BF%D7%B0%C7%B0%B4%A6%C0%ED/home粉末喷涂中故障的处理（上）1、前言粉末涂料与其他涂料一样，在施工过程中不可避免地会出现一些故障。
首先要分析涂层缺陷原因，从而有效地处理故障。
2、影响涂层质量的因素2.1 粉末涂料质量差一原材料不合格：粉末涂料质量问题容易造成涂层各种缺陷。
须从涂料质量抓起，选择质量好的涂料，并完善涂料进厂的各项技术检验。
一配方设计不佳：配方设计既要达到产品的高品位要求，又要具有市场竞争力，还要使配方具有稳定性和延续性。
配方设计不完善，会降低粉末涂料的使用性能，影响涂层性能。
一生产工艺不规范：粉末涂料的生产过程是一个物理混合过程，生产设备必须运行正常，还要有规范的操作程序。
一回收粉不良：回收粉中有杂质，新粉与回收粉的用量比不合理等都会影响涂层质量，应控制回收粉：新粉的比例为1:1或2:3。
一混粉：若两种粉末中的流平剂不同或粉末中含有硅油助剂等，则这两种粉末不相容。
将两种粉末混合则会降低涂层光泽或产生缩孔等。
一材料保管不善：粉末涂料不能受热吸潮、挤压等，以免结块而降低质量。
同时也不能长时间存放在供粉桶内，否则流化不好。
一质检制度不健全：粉末涂料出厂前要认真抽检各项技术指标。
2.2 喷涂工艺执行不严一前处理差：除油、除锈、磷化质量差，表面有残留物，造成涂层橘皮、缩孔、颗粒等缺陷和降低涂层附着力。
工件未彻底干燥，使涂层起泡。
一工艺条件失控：压缩空气不净，气压不足，容易产生粉末流平性差、吐粉等缺陷，以控制气压为9.8～20.6kPa为佳。
一电压过高或过低，电压不稳，使工件凹陷部位无法上粉或降低上粉率，同时涂层厚度不均匀。
电压应控制为60～90 kV。
一固化温度过低或过高，涂层抗冲击强度和硬度均低，且外观、光泽差．有橘皮等。
一操作不当：喷枪口位置或方向不正确，上粉率低。
调整喷枪口朝向，使粉末云直接喷向工件凹陷区域。
喷距太近将产生强烈的反电离现象，导致静电击穿，引起粉末燃烧打火，或形成纹路或金属闪光效果不好；喷足巨太远则出粉量减少。
喷塑表面常见问题及解决方法
喷塑表面常见问题及解决方法介绍一、工件表面塑层附着力不好.1.前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。
解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。
2.磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。
解决方法是调整好磷化槽液浓度和比例，提高磷化温度。
3.工件边角水分烘干不净而引起的附着力差.解决方法是提高烘干温度4.固化温度不够而引起的涂层大面积附着力差.解决方法是提高固化温度.由于工件时在炉子里的固化温度和时间不够而造成的。
一般工件喷粉固化时间为20分钟温度为180度。
但是在实际生产中我们经常遇到的工件比较厚重,当板厚大于3毫米时时,应将工件在炉中温度适当调高到200度，工件的保温时间最少应在40分钟。
对已经出现问题工件解决方法，再加热固化.二、工件表面气泡、针孔、凹膜1.工件表面本身有气孔，固化时气孔内的气体膨胀冒出，在涂膜表面产生气泡或气孔.2.工件原材料质量差。
3.工件表面有前处理的残留液,固化过程中残留液挥发或反应产生气泡.4.粉末涂料受潮,含水量高,固化时水分溢出产生气泡。
5.喷涂时，喷枪电压高，涂层被击穿，固化涂层存在针孔。
6.涂层过厚,造成静电排斥.7.压缩空气中含有油或水。
解决方法是加强粉末的保管,防潮，烘干工件的表面水份。
对压缩空气进行除油,除水。
对已经出现气泡工件，在气泡不太多情况下，可用刀片将气泡削平,然后用丙酮将粉调和后修补方可。
三、涂层流挂涂层太厚,升温太快，固化温度太高，烘烤固化前涂层不均匀四、涂层桔皮粉末颗粒大小分布状况也影响着涂膜的表面外观。
颗粒越小，由于其热容较大颗粒的低，因此其熔化时间比大颗粒的短，聚结也较快,形成涂膜的表面外观较好.而大的粉末颗粒熔化时间比小颗粒的长，形成的涂膜就可能会产生桔皮效应。
粉末静电施工方法（电晕放电或摩擦放电）也是导致桔皮形成的一个因素。
实际工作中常使用流动促进剂或流平剂来改善涂膜外观，以消除桔皮、缩孔、针孔等表面缺陷。
喷塑修理方法
喷塑修理方法喷塑修理方法1).粉末飞扬，上粉率低主要原因：①静电发生器无高压或不足;②工件接地不良;③气压太大;④挂具导电不良;⑤粉末品质不佳;⑥回收装置风道堵塞或回收系统无法正常运转。
解决措施：①检查有无高压输出;②检查输送链接地是否良好;③减少出粉气压;④定期清洗(脱漆)或更换;⑤检查粉末质量，如粒度和树脂份;⑥检查风道和风机。
2).工件边缘露底主要原因：①工件边角太尖锐;②固化温度低，粉末流化时间长;③粉末带电性差，边缘上粉少;④粉末熔融粘度太低;⑤粉末的胶化时间太长。
解决措施：①喷涂前修理工件边角，使成圆弧形;②适当提高固化温度(须注意粉末的耐温性是否良好);③增加电压，缩短喷枪与工件的距离或适当延长对边缘的喷涂时间;④粉末厂必须修正配方;⑤粉末厂必须修正配方。
3).漏水(涂层有黄色斑点、起皱、局部锤纹消失)主要原因：①多由于采用方形挂具，挂具内积液，固化时挥发或渗出;②挂具反方向倾斜，积液无法烘干;③工件上有积液，无法完全烘干。
解决措施：①将挂具改成细圆棍形;②挂具正方向倾斜，使积液及时排出;③改进工件挂法，或修正工件边缘结构使烘烤中不积液。
4).涂层丙酮试验不合格主要原因：①烘烤时间不足或温度偏低;②粉末品质不好;③粉末过期。
解决措施：①调整烘烤温度和时间，再作检验;②粉末厂改善粉末质量;③检查粉末生产日期，过期粉先检验，合格才能用。
5).涂层冲击性能差，附着力低主要原因：①磷化膜过厚;②烘烤温度低，粉末没有充分固化;③粉末品质差;④粉末过期;⑤涂层太厚;⑥除油除锈不彻底;⑦两种不同性质的粉末相混。
解决措施：①涂装磷化参数(如浓度、温度、时间等);②调整固化条件; ③粉末厂改善粉末质量;④检查粉末生产日期，过期粉先检验，合格才能用;⑤测量膜厚，并调整喷涂参数;⑥加强前处理;⑦加强现场管理。
喷塑产品结构方面 1.1喷塑产品结构基本要求：喷塑产品的尺寸及装配应符合图纸要求，符合相应技术要求和国家标准。
喷塑修理方法
喷塑修理⽅法 喷塑是利⽤电晕放电现象使粉末涂料吸附在⼯件上的。
那在⼯作过程中出现了故障该怎么进⾏维修呢?以下是店铺为你整理的喷塑修理⽅法，希望能帮到你。
喷塑修理⽅法 1).局部不均匀，流平度不稳定 主要原因：①由膜厚不均匀引起;②粉末粒度前后变化⼤;③⾼压击穿;④⽂丘⾥管磨损，出粉不均;⑤使⽤的输粉管与设备不适应;⑥输送链有挤动现象，⾛速不均;⑦流化桶中多孔板损坏或局部堵塞。
解决措施：①加强膜厚控制，检查喷粉系统(供粉、回收、喷枪电压等)是否正常;②通知粉末⼚检验;③降低供粉电压，但必须保证正常的膜厚，可增加出粉⽓压或扩⼤喷枪与⼯件的距离;④检查并更换;⑤联系设备供应商，检查并更换;⑥检修悬挂链，使之匀速;⑦检查流化情况，并检修多孔板。
2).砂粒 主要原因：①均匀密集出现;②呈突起的圆形，数量不多;③少量砂粒，⼤⼩不⼀;④⼯件表⾯有杂质，有时呈放射状或细长型;⑤少量⿊⾊颗粒。
解决措施：①测定膜厚是否符合⼯艺要求;②检查粉末质量，是否存在胶化粒⼦，另检查磷化后⼯件表⾯是否⼲净⽆杂质;③多由环境不⼲净引起，必须时刻保持环境的清洁;④检查粉末质量，操作员尽量不穿戴易掉细⼩纤维的⾐裤和⼿套等;⑤烘道中有杂质(如胶化物)飘落到⼲净上。
定期清理烘道。
3).喷枪不出粉或出粉量越来越少 主要原因：①喷粉管材质差，粉末易附着在管内壁;②⽓压或⽓量不⾜;③输粉管受热，粉末在管中结块;④输粉管弯折、扭曲;⑤粉末结块，⽆法正常流化。
解决措施：①更换⾼质量的喷粉管材;②检查⽓源及⽓压并调整;③喷房加装空调。
检验粉末的粒度，太粗则通知粉⼚修正;④检查输粉管，并调整管的放置位置;⑤先过筛，如不能改善则换粉。
4).粉流粉杠 主要原因：①喷枪开始⼯作时，出粉不均匀;②喷粉太厚，粉层掉落;③磷化不充分，存在粉杠现象;④静电枪输出不稳定。
解决措施：①正式喷涂前先让喷枪空喷3～5min，等出粉稳定后再进⼊正式喷涂;②控制喷枪条件，不使粉层过厚，并控制输送链运动平滑，不能有抖动现象;③清理磷化喷嘴，使之畅通;④请设备商调整测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷塑常见问题解决方法
1、喷粉后表面粗糙，
原因：塑粉厚度不够，表面有蚀坑有明显的断层、沟痕, 原材料锈蚀严重。
解决办法：返回打磨工，处理好防锈,，或另选材时选择质地优良的，培训员工的技术水平。
2、喷粉后表面出现电花及针孔：
原因：
1）、电压调整不当或是喷枪距工件距离不当
2）、工件前处理后表面未完全干，进入烤炉后水分蒸发造成气孔
解决办法：加强工人喷塑技术，所有工件必须进入烤炉烘干。
3、磕碰时塑粉成块掉落。
原因：挂件时挂的太过紧密，在往烘烤间推时磕碰，导致出炉后物件表面缺陷。
解决办法：挂件时不要过密，后期出现的部分塑粉掉落要重新打磨平整刷防锈漆、面漆。
喷塑后表面不平滑、褶皱现象.
原因：
①、表面喷漆不均匀，漏喷，喷流。
②、表面未经处理带锈喷。
③、喷漆时地面不洒水，起灰落到物件上，直接导致漆面的附着力差。
4、漆面未干时，抬件留下的手套印，堆放片子时出现漆的粘连现象，导致喷塑出现表面不光滑，褶皱现象。
解决办法：喷塑前用抹布擦一下去除表面浮尘。
5、喷塑后期出现起泡。
原因：前期没做好防锈处理，长期在外面曝晒、被雨淋，从里生锈受热膨胀。
解决办法：去除表面污物，重新做防锈处理，并对其重新修补.
6、爆塑原因：
1、温度不够解决办法：达到塑粉所需温度
2、表面不清洁解决办法：用抹布擦除污渍。
3、和漆有反应解决办法：用和塑粉没有化学反应的漆进行操作。
4、镀锌材料的锌层易脱落。
解决办法：进炉烘干200度再用抹布擦掉活性锌层。
