电子式互感器调试工具使用说明
PET1000 多功能电子式互感器校验仪使用说明书
本手册是北京博电新力电气股份有限公司的出版物。
任何形式的复制均需征得北京博电新力电气股份有限公司的同意。
本手册只代表出版时的技术动态。
手册中的产品信息、说明以及所有技术数据均不具有合同约束力。
博电新力电气股份有限公司保留随时对技术、配置进行修改而不另行通知的权利。
博电新力电气股份有限公司对本手册中可能发生的错误不承担责任。
目录注意事项 (4)1.产品概述 (6)1.1. 产品功能和特点 (6)1.2. 系统配置 (8)1.3. 面板说明 (9)2.技术参数 (12)2.1. 模拟量指标 (12)2.2. 数字输入电压 (12)2.3. 数字输入电流 (13)2.4. 通信接口 (13)2.5. 同步信号输入参数 (13)2.6. 同步信号输出参数 (13)2.7. 环境条件与影响量 (14)2.8. 安全性能 (14)2.9. 外壳与防护 (15)2.10. 机械参数 (15)3.测试软件 (16)3.1. 概述 (16)3.2. 程序主界面 (16)3.3. 工具栏使用说明： (18)3.4. 参数设置说明 (20)4.测试过程使用说明 (33)4.1. PET1000校验系统框图如下： (33)4.2. 接线 (35)附录A装置可能出现的异常现象 (38)附录B互感器误差限值 (39)注意事项1.本仪器为高精度测试仪器，为保证测量精度，装置开机后建议预热10分钟以上再进行测试;2.该仪器供电电源为交流220V(50Hz,5A)，请勿将直流电压或交流380V电源接入到电源输入端，否则可能会造成仪器损坏;3.外接笔记本电脑测试进行时，笔记本与测试仪通过以太网双绞信号线连接，应保证信号线可靠连接，不要随意拉扯信号线或晃动信号线连接端;4.仪器配套的联机软件建议运行在Windows XP或Window 7操作系统下;5.仪器使用完毕后应放入外包装箱内存放。
清洁箱体前，应将供电电源断开，拔下电源插头以后再用清洁剂或湿布小心擦拭;【安全使用】1.禁止带电插拔电流或电压输入线，注意电流互感器二次侧测试过程中严禁开路。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果的准确性和安全性。
二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好无损。
2. 检查仪器的标定日期是否有效，如已过期，需及时进行重新标定。
3. 验证仪器的测量范围是否适用于所需测试的互感器。
三、操作步骤1. 将互感器测试仪连接至待测试的互感器上，确保连接牢固且接触良好。
2. 打开互感器测试仪的电源开关，并等待仪器自检完成。
3. 根据待测试互感器的类型和规格，选择相应的测试模式和参数设置。
4. 开始测试前，确保测试环境符合要求，如温度、湿度等。
5. 按照仪器的操作界面提示，进行测试操作。
根据测试要求，可进行空载测试、负载测试、变比测试等。
6. 在测试过程中，仔细观察仪器的显示数据，并记录下测试结果。
7. 测试完成后，关闭互感器测试仪的电源开关，并断开与互感器的连接。
8. 将测试结果进行整理和分析，生成测试报告。
四、安全注意事项1. 在操作互感器测试仪前，确保已经了解并掌握了相关的安全操作规程。
2. 在使用过程中，应注意避免触摸高压部件，以免发生触电事故。
3. 严禁在潮湿的环境中使用互感器测试仪，以防止发生电气短路或其他安全事故。
4. 在测试过程中，应注意仪器的工作状态，如有异常情况应立即停止测试并检查故障原因。
5. 仪器使用完毕后，应及时关闭电源开关，并进行必要的清洁和维护。
五、常见故障排除1. 仪器无法启动：检查电源线是否连接正确，电源插座是否正常供电。
2. 测试结果异常：检查互感器连接是否牢固，测试参数设置是否正确。
3. 仪器显示错误信息：参考仪器使用手册中的故障排除方法进行处理。
六、维护保养1. 定期对互感器测试仪进行维护保养，包括清洁、校准、更换损坏部件等。
2. 仪器存放时应放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。
正确使用互感器校验仪 互感器操作规程
正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。
一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。
二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。
否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。
其次，还必需考虑互感器的高处与低处电位端。
对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。
对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。
假如电位端的极性接反，则可能引起泄漏误差。
对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。
而在0.1级以下互感器上做试验时，影响相对较弱。
三、接地问题接地是减小泄漏电流影响的一种方法。
在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。
但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。
电力设备调试工具使用说明书

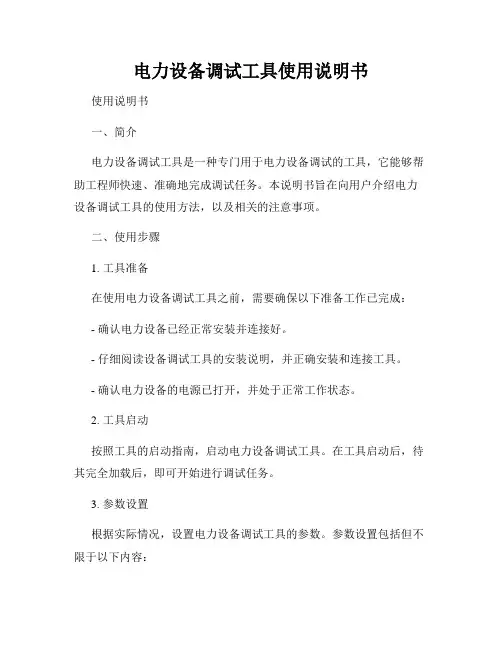

电力设备调试工具使用说明书使用说明书一、简介电力设备调试工具是一种专门用于电力设备调试的工具，它能够帮助工程师快速、准确地完成调试任务。
本说明书旨在向用户介绍电力设备调试工具的使用方法，以及相关的注意事项。
二、使用步骤1. 工具准备在使用电力设备调试工具之前，需要确保以下准备工作已完成：- 确认电力设备已经正常安装并连接好。
- 仔细阅读设备调试工具的安装说明，并正确安装和连接工具。
- 确认电力设备的电源已打开，并处于正常工作状态。
2. 工具启动按照工具的启动指南，启动电力设备调试工具。
在工具启动后，待其完全加载后，即可开始进行调试任务。
3. 参数设置根据实际情况，设置电力设备调试工具的参数。
参数设置包括但不限于以下内容：- 设备类型：根据调试任务的需求，选择相应的设备类型。
- 通讯方式：根据电力设备的通讯接口，选择相应的通讯方式。
- 测试范围：根据调试需求，设置相应的测试范围。
4. 测试与调试在参数设置完成后，即可进行测试与调试。
根据具体的调试任务，执行相应的操作。
电力设备调试工具的操作方法可能因不同的型号而有所差异，请仔细阅读相关的操作手册，并按照要求进行操作。
5. 数据分析与记录根据测试结果，进行数据分析与记录。
电力设备调试工具通常具备数据分析功能，可以帮助用户对测试数据进行分析，并生成相关的报告。
用户应根据需要，及时记录和保存测试数据和分析结果。
三、注意事项1. 安全第一在进行电力设备调试时，务必注意安全。
严禁在高压设备的工作状态下，对其进行测试和调试。
在进行低压设备测试时，也应采取相应的安全措施，避免发生电击等危险。
2. 遵循操作规范在使用电力设备调试工具时，必须严格按照操作手册中的规范进行操作。
不得随意更改参数，以免导致设备损坏或数据错误。
3. 培训与使用未经专业培训的人员不得擅自使用电力设备调试工具。
新用户应先进行相应的培训，熟悉工具的使用方法和注意事项后，才能开始进行实际操作。
四、故障排除如果在使用电力设备调试工具的过程中遇到故障，请按以下步骤进行排除：1. 首先，检查设备的连接是否牢固，排除物理连接故障。
互感器测试仪的操作
互感器测试仪的操作概述互感器测试仪是一种用于测试、校验和评估互感器性能的设备。
它主要用于检测电力系统中的互感器的变比、串联阻抗、短路阻抗、漏损电流等参数，以确保互感器符合电力系统的性能要求。
本文将介绍互感器测试仪的操作方法，包括仪器的准备工作、测试方案的制定、接线和参数设置、测试结果的记录和分析等方面。
准备工作在使用互感器测试仪之前，需要进行以下准备工作：1.检查仪器的正常工作状态，包括电源、接线、显示器等部分。
2.确认待测互感器的型号、额定变比、连接方式等信息，并根据该信息制定测试方案。
3.阅读仪器的操作手册，了解仪器各项功能和使用方法。
测试方案的制定为了保证测试的准确性和有效性，需要制定适合的测试方案。
通常需要考虑以下因素：1.测试目的：确认互感器的基本参数，如变比、短路阻抗、漏损电流等。
2.测试环境：一般情况下，在低压条件下测试更为安全，因此需要在低压状态下进行测试。
3.测试方法：根据互感器的具体型号、连接方式等，选择相应的测试方法。
4.测试参数：根据测试方法和互感器的额定参数，确定测试参数。
接线和参数设置在制定好测试方案之后，需要合理连接互感器测试仪和待测互感器，并设置测试参数。
具体操作步骤如下：1.按照测试方案，合理连接测试仪和待测互感器，包括电源、信号线等。
2.根据互感器的额定参数，设置测试仪的参数，包括设计变比、测试电压、负载等。
3.确认测试仪器的参数设置无误，准备开始测试。
测试操作过程开始测试之前，需要确认测试方案和参数设置均无误，并进行以下步骤：1.打开仪器电源，并等待稳定。
2.设置测试仪器的测试参数，包括测试电压、负载等。
3.开始测试，记录测试结果，并进行误差分析。
结果记录和分析测试结束后，需要将测试结果记录下来，并进行误差分析。
具体操作步骤如下：1.记录测试结果，包括互感器的测试值、误差等。
2.利用误差计算公式，计算互感器的误差。
3.进行误差分析，确定误差的来源和原因。
4.根据误差分析结果，调整测试方案和参数设置，再次进行测试。
PCS-9250 系列电子式电流电压互感器技术和使用说明书
ZL_DLYH0101.0510PCS-9250系列电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)2结构及工作原理 (4)2.1总体结构 (4)2.2电流传感器 (4)2.3电压传感器 (5)2.4数字变换器 (5)3外型尺寸及装配结构 (6)4与二次设备的接口 (8)5运输、安装及调试 (8)6维护 (9)PCS-9250系列电子式电流电压互感器技术和使用说明书1概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。
电子式互感器是仪用互感器的发展方向。
和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。
依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《PCS-9250系列/363kV GIS用组合型电子式电流电压互感器》项目。
1.1应用范围PCS-9250系列电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。
在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。
可用于户内及户外环境下。
目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，它能够准确测量互感器的电压、电流和功率等参数。
本操作规程旨在确保使用者正确操作互感器测试仪，保证测试结果的准确性和可靠性。
二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的外观是否完好，无损坏和松动现象。
2. 检查仪器的电源线是否连接稳固，电源插座是否接地良好。
3. 根据测试需求，选择合适的测试夹具和连接线，确保其与互感器的连接牢固可靠。
三、操作步骤1. 将互感器测试仪的电源线插入稳定的电源插座，并打开仪器的电源开关。
2. 仔细阅读互感器测试仪的操作说明书，了解仪器的各个功能键和显示屏的含义。
3. 根据测试需求，选择合适的测试模式，并通过仪器上的功能键进行设置。
例如，选择电流测试模式时，可以设置测试电流的大小和频率。
4. 将待测的互感器正确地连接到测试夹具上，并确保连接牢固可靠。
5. 在仪器上选择相应的测试参数，并通过功能键启动测试过程。
6. 观察仪器的显示屏，记录测试结果。
根据需要，可以进行多次测试以确保结果的准确性。
7. 测试完成后，将互感器从测试夹具上拆卸下来，并关闭互感器测试仪的电源开关。
8. 清理测试现场，将仪器和相关配件归位，并进行必要的维护保养工作。
四、注意事项1. 在操作互感器测试仪之前，必须确保具备相关的电气安全知识和操作技能，以避免发生意外事故。
2. 在测试过程中，应严格按照操作规程进行操作，不得随意更改测试参数或操作步骤。
3. 在测试互感器时，应注意保持测试环境的稳定，避免外界干扰对测试结果产生影响。
4. 在连接互感器时，应确保连接牢固可靠，避免接触不良或短路等情况发生。
5. 定期对互感器测试仪进行维护保养，确保其正常工作和准确测试。
6. 在操作过程中，如遇到异常情况或故障，请及时停止使用并联系专业维修人员进行处理。
五、总结互感器测试仪操作规程是保证测试结果准确可靠的重要指导文件。
使用者在操作互感器测试仪时，应严格按照规程进行操作，确保测试过程的安全和结果的准确性。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器是电力系统中重要的电气设备，用于测量电流和电压的变换。
为了确保互感器的正常工作和准确测量，需要进行定期的测试和校准。
本文将介绍互感器测试仪的操作规程，包括仪器准备、测试前的准备工作、测试步骤和测试结果的处理。
二、仪器准备1. 互感器测试仪：确保测试仪器的性能良好，没有损坏或者故障。
2. 校准装置：用于校准互感器测试仪的准确性。
3. 测试线缆和夹具：确保线缆和夹具的连接良好，没有松动或者损坏。
三、测试前的准备工作1. 确定测试对象：根据实际需求确定需要测试的互感器类型和型号。
2. 检查互感器：检查互感器的外观是否完好，是否有损坏或者漏油现象。
3. 进行预热：根据互感器的额定电流和电压进行预热，确保互感器达到稳定状态。
四、测试步骤1. 连接测试仪器：将互感器测试仪与互感器正确连接，确保连接坚固可靠。
2. 设置测试参数：根据互感器的额定参数和测试要求，设置测试仪器的参数，包括电流和电压的范围、频率等。
3. 进行测试：按照测试仪器的操作说明，进行测试，记录测试结果。
(1) 电流测试：通过测试仪器发送标准电流信号，测量互感器的输出电流，并记录结果。
(2) 电压测试：通过测试仪器发送标准电压信号，测量互感器的输出电压，并记录结果。
4. 校准测试仪器：使用校准装置对互感器测试仪进行校准，确保测试结果的准确性和可靠性。
五、测试结果的处理1. 数据记录：将测试结果记录在测试报告中，包括测试日期、测试仪器型号、互感器型号、测试参数、测试结果等。
2. 数据分析：对测试结果进行分析，比较与额定参数的偏差，评估互感器的性能和准确度。
3. 结果判定：根据测试结果和相关标准，判断互感器是否符合要求，是否需要进行维修或者更换。
六、安全注意事项1. 在进行测试前，确保测试仪器和互感器处于安全状态，避免电击和其他意外事故的发生。
2. 使用合适的个人防护装备，如绝缘手套、绝缘靴等。
3. 严格按照操作规程进行操作，不得随意更改测试参数或者操作步骤。
3-独立型电子式互感器使用说明书
独立型电子式互感器使用说明书，南瑞继保电气有限公司版权所有2006.8（V1.00）本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：h ttp://目录1.概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)1.5.1绝缘水平 (2)1.5.2局部放电水平 (2)1.5.3频率 (2)1.5.4电流 (2)1.5.5准确级 (3)1.5.6截至频率 (3)1.5.7数据速率 (4)1.5.8延迟时间 (4)1.5.9数字输出 (4)1.5.10温升限值 (4)1.5.11机械强度 (4)1.5.12无线电干扰水平 (4)1.5.13抗电磁抗干扰水平 (4)1.5.14光纤损耗 (4)2.结构 (5)2.1独立型电子式电流互感器的结构 (5)2.2独立型电子式电压互感器的结构 (7)2.3独立型电子式电流电压组合互感器的结构 (8)3.外形及安装尺寸 (10)3.1独立型电子式电流互感器外形及安装尺寸 (10)3.2独立型电子式电压互感器外形及安装尺寸 (11)3.3独立型电子式电流电压组合互感器外形及安装尺寸 (12)4.现场安装示意图 (13)5.运输、安装及调试 (14)1. 概述本系列产品是常规电磁式电流、电压互感器的替代产品。
常规仪用电流、电压互感器绝缘结构复杂，尺寸大，动态范围小，有饱和现象。
本系列产品分为独立型电子式电流互感器、独立型电子式电压互感器、独立型电子式电流电压组合互感器三类，电压等级涵盖110kV、220kV、330kV及500kV。
电子式电流互感器采用低功率铁芯线圈（LPCT）传感测量电流，采用空芯线圈传感保护电流，这样可使电流互感器具有较高的测量准确度、较大的动态范围及较好的暂态特性，采用硅橡胶复合绝缘子，绝缘结构简单可靠、体积小、重量轻；电子式电压互感器采用电容分压器传感被测电压，体积较小、重量较轻、线性度好；电子式电流电压互感器的远端电子模块及合并单元均采用双重化冗余配置，保证了电子式互感器的可靠性；电子式电流电压互感器利用光纤传送信号，抗干扰能力强，适应了数字化变电站技术发展的要求。
ECVT1-2522电子式电流电压互感器技术和使用说明书
ZL_DLYH0101.0510ECVT1-252电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1 概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)2 结构及工作原理 (3)2.1总体结构 (3)2.2电流传感器 (4)2.3电压传感器 (4)2.4数字变换器 (5)3 外型尺寸及装配结构 (5)4 与二次设备的接口 (7)5 运输、安装及调试 (7)6 维护 (8)ECVT1-252电子式电流电压互感器技术和使用说明书1 概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。
电子式互感器是仪用互感器的发展方向。
和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。
依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《ECVTⅠ- 252/363kV GIS用组合型电子式电流电压互感器》项目。
1.1 应用范围ECVT1-252电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。
在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。
可用于户内及户外环境下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子式互感器调试工具使用说明
1.1 合并单元与电脑交互设置
电子式互感器调试时，首先将合并单元前面板串口与电脑串口相连，打开UDM人机交互工具UDMHMI，出现如图所示界面：
点击“读取”按钮，弹出如下对话框：
点击“打开”按钮，弹出如下信息，显示了此台合并单元的模件情况，表明此刻系统连接正常。
点击左侧“模件配置”按钮。
在“槽位地址”一栏中填写“0x1D”，点击“读取参数结构”，弹出如下界面。
至此，可以对合并单元读取和下载各种配置。
1.2 通道映射配置
点击下拉框，选中“参数页2”，进行通道映射的配置。
电子式互感器通道配置关系如下表所示，其中，R1~R7为合并单元AI板光纤接口标记，1,2,3为一个光纤接口传入的3个通道。
对于独立支柱式的电子式互感器，电子式电流互感器其光纤传送通道依次为保护1、保护2及测量通道，电子式电压互感器仅用了第3通道。
对于GIS用电子式互感器，电子式电流互感器其光纤传送通道依次为保护1、保护2及
测量通道，电子式电压互感器仅用了第1和第2通道。
若电子式互感器光纤出口接入合并单元AI板光纤口“R1”，需要将其中的第3通道显示在合并单元映射通道1中，则在“参数名称”一栏中“通道1映射”对应的“当前值”一栏填入“20”。
其他通道设置方法与此相同。
映射合并单元AC通道时，此时需要注意的是，AC板当前值通道映射值从0开始，因此，其当前值=实际物理通道数-1。
如实际使用AC板上第3路物理通道，则需要填写的相应当前值为2。
将所需通道均配置好后，点击“下传参数值”，将配置参数下传至合并单元。
1.3 通道一次变比参数设置
点击下拉框，选中“参数页5”，进行通道一次变比的配置。
对于独立支柱式的电子式互感器，电子式电流互感器保护通道一次变比为“额定一次电流值/0.2*1000”，测量通道一次变比为“额定一次电流值/1.75*1000”。
电子式电压互感器通道一次变比为“额定一次电压值/4*100”。
对于GIS用电子式互感器，电子式电流互感器保护通道一次变比为“额定一次电流值/0.2*1000”，测量通道一次变比为“额定一次电流值/1.75*1000”。
电子式电压互感器通道一次变比为“额定一次电压值/1.75*100”。
确定额定一次电流电压值后代入上述计算公式，获得通道一次变比，填入相应的“当前值”。
例如，若电子式电流互感器的额定一次电流为600A，则保护电流通道一次变比“当前值”为“600/0.2*1000=3000000”，测量电流通道一次变比“当前值”为“600/1.75*1000=342857.14”；对于110kV的电子式电压互感器，电压通道一次变比“当前值”为“110000/4*100=1587759.82”。
当映射为传统互感器时，“通道一次变比”含义相同，此时需要确定所接入传统互感器的一二次变比。
例如，若传统电流互感器一二次变比为600A：5A，此时通道一次变比“当
前值”为“600/5*1000=120000”。
若传统电压互感器的一二次变比为110kV/3：100/3时，此时通道一次变比“当前值”为“（110000/3）/（100/3）*100=110000”。
将所需通道一次变比值计算好后，写入“当前值”一栏中，点击“下传参数值”，将配置参数下传至合并单元。
1.4 通道二次最大值参数设置
点击下拉框，选中“参数页6”，进行通道二次最大值的配置。
二次最大值是由采集单元设计时确定，其中，电子式电流互感器保护通道为10V，测量通道为5V，电子式电压互感器通道为10V。
当映射为常规互感器时，二次最大值由常规互感器接入AC板上对应通道的小TV/TA
决定，若对应小TV为120/3.53，则“二次最大值”为。
此时需要注意的是，
“二次最大值”需（
将相应参数填入通道对应“当前值”，点击“下传参数值”，将配置参数下传至合并单元。
1.5 通道修正系数及通道相位校正
点击下拉框，选中“参数页7”，进行通道修正系数的配置。
点击下拉框，选中“参数页4”，进行通道相位修正系数的配置。
此时，需要将出厂试验获得的每台互感器的相差、比差填入相应通道下的“当前值”。
1.6 零漂校正
零漂校正需要使用“UDMView”工具，并如图正确选择网卡，并设置相应参数，进行零漂校正。
