启东海鹰机电钢结构施工组织设计方案
钢结构网架工程施工组织设计
钢结构网架工程施工组织设计一、工程概况本钢结构网架工程位于_____，建筑面积为_____平方米，结构形式为_____。
网架跨度为_____米，高度为_____米，采用_____材料制作。
工程的建设单位为_____，设计单位为_____，施工单位为_____。
二、施工准备（一）技术准备1、熟悉施工图纸和设计文件，进行图纸会审，提出图纸中存在的问题和疑问。
2、编制施工组织设计和施工方案，明确施工工艺和施工方法。
3、进行技术交底，将施工技术要求和质量标准传达给施工人员。
（二）材料准备1、根据施工图纸和材料清单，采购钢结构网架所需的钢材、焊条、螺栓等材料。
2、对进场材料进行检验和验收，确保材料的质量符合设计要求和国家标准。
3、合理存放材料，做好防雨、防潮、防锈等措施。
（三）施工机具准备1、配备吊车、电焊机、切割机、水准仪、全站仪等施工机具。
2、对施工机具进行调试和维护，确保其性能良好，能够正常使用。
（四）劳动力准备1、根据工程进度和施工要求，组织足够的施工人员，包括焊工、安装工、测量工等。
2、对施工人员进行培训和考核，使其具备相应的技能和资质。
（五）现场准备1、清理施工现场，平整场地，修筑临时道路和排水设施。
2、搭建临时办公和生活设施，为施工人员提供良好的工作和生活环境。
三、施工工艺流程（一）网架制作1、杆件制作选用符合要求的钢材，进行切割、钻孔、坡口加工等工序。
对杆件进行矫正和检验，确保其尺寸和精度符合设计要求。
2、球节点制作采用锻造或铸造工艺制作球节点。
对球节点进行加工和检验，确保其质量符合标准。
（二）网架拼装1、在拼装平台上，按照设计图纸将杆件和球节点进行拼装。
2、采用高强螺栓连接杆件和球节点，拧紧螺栓时要按照规定的扭矩值进行。
（三）网架安装1、根据网架的重量和跨度，选择合适的吊车进行吊装。
2、按照安装顺序，将拼装好的网架单元逐步安装到位。
3、调整网架的位置和标高，使其符合设计要求。
（四）网架焊接1、对网架的连接部位进行焊接，焊接工艺要符合设计和规范要求。
优秀钢结构厂房施工组织设计方案(技术标)-(42)教案资料

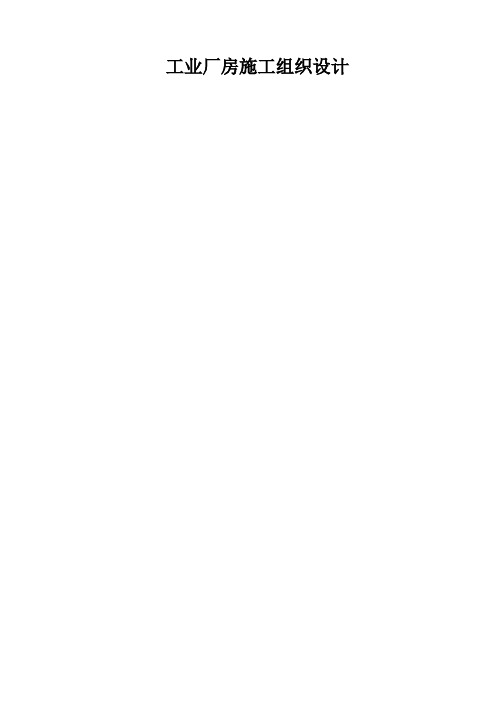

工业厂房施工组织设计第一章工程概况一、综合说明1、工程名称：***。
2、建设地点：***。
3、建筑面积：主厂房总面积约7.34万 m2。
4、招标范围：主厂房钢结构制安施工总承包，即钢结构转化图设计、制作、安装、油漆及二次灌浆（含浇注料）、照明和防雷接地、保修服务等。
5、施工质量：国家验收规范合格等级。
二、主厂房结构说明1、屋盖系统（1）屋面梁屋面梁采用焊接“I”型钢截面，；屋面梁采用现场高强螺栓及焊缝混合拼接。
（2）檩条屋面檩条采用轻型H型钢。
（3）屋面支撑屋面系统各构件连接成一个稳定的空间体系。
（4）天窗结构厂房屋顶均设置纵向天窗，主要采用槽钢组成的刚架结构。
每一个独立的区段两端设置横向水平支撑及天窗架间的垂直支撑。
2、框排架系统（1）结构体系柱子系统上柱为实腹工字形截面，下柱为格构式。
上柱与屋面梁刚接，格构柱与基础刚接。
（2）柱子形式与构造a、柱子全部采用阶形柱。
上柱采用焊接“H”型钢截面，下柱为格构柱。
b、全厂的厂房柱长度最长为25m。
（3）柱间支撑采用“×”型、“K”型和门型三种形式。
3、吊车梁系统（1）吊车梁：采用实腹式焊接“I”型钢截面梁。
（2）制动结构吊车梁与辅助绗架之间设走道板兼作制动梁。
（3）吊车梁的连接构造吊车梁与制动板的连接采用高强螺栓连接。
4、墙架系统墙架系统由墙架柱、檩条、拉条及抗风桁架组成。
墙架柱吊挂在吊车梁辅助桁架或山墙抗风桁架上，上端与屋面结构以弹簧片连接，下端以滑动套筒支座与地坪连接。
墙架柱采用轧制H型钢结构；墙皮檩条采用冷弯薄壁型钢。
第二章施工网络进度表一、工程总流程安排由于整个厂房为单层五跨封闭式工业厂房，厂房钢结构安装分5个区（即5跨）来组织施工。
施工时间及施工工艺路线安排：拟安排3台吊车（300t履带式吊机1台，150履带式吊机2台）分别进行吊装。
（具体见附图《吊机吊装路线示意图》）二、施工网络进度详见施工网络进度表。
三、保证总工期实现的措施运用项目管理的九大管理(综合管理、范围管理、时间管理、费用管理、质量管理、资源管理、沟通管理、风险管理、采购管理)思路，在项目运作过程中建立完善、全面的管理体系，为工期目标的如期实现、满足利益相关方的需求提供坚实可靠的基础。
江苏南通电厂#1#2机主厂房钢结构安装专项施工方案

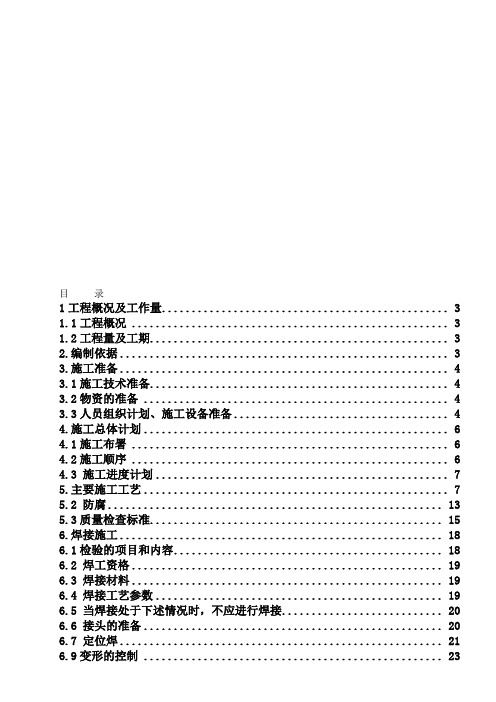

目录1工程概况及工作量 (3)1.1工程概况 (3)1.2工程量及工期 (3)2.编制依据 (3)3.施工准备 (4)3.1施工技术准备 (4)3.2物资的准备 (4)3.3人员组织计划、施工设备准备 (4)4.施工总体计划 (6)4.1施工布署 (6)4.2施工顺序 (6)4.3 施工进度计划 (7)5.主要施工工艺 (7)5.2 防腐 (13)5.3质量检查标准 (15)6.焊接施工 (18)6.1检验的项目和内容 (18)6.2 焊工资格 (19)6.3 焊接材料 (19)6.4 焊接工艺参数 (19)6.5 当焊接处于下述情况时，不应进行焊接 (20)6.6 接头的准备 (20)6.7 定位焊 (21)6.9变形的控制 (23)6.10 焊后处理 (23)6.11焊缝质量要求 (23)6.12焊接缺陷的修复 (24)7.主要技术措施 (26)7.1加强工程质量管理的措施 (26)7.2保证工程质量技术措施 (26)7.3雨季施工 (27)8.质量保证措施 (27)9.工期进度保证措施 (27)10.安全生产保证措施 (28)11.文明施工保证措施 (31)11.1 文明施工 (31)11.2环境保护措施 (32)12.与本工程相关的强制性条文规定 (32)12.1《钢结构工程施工质量验收规范》GB50205-2001： (32)12.2《建筑钢结构焊接技术规程》JGJ81-2002： (34)1工程概况及工作量1.1工程概况1.1.1工程建设关系工程名称：天津北疆电厂二期扩建工程建设单位：天津国投津能发电有限公司设计单位：华北电力设计院工程有限公司监理单位：中咨工程建设监理公司施工单位：中国能源建设集团天津电力建设有限公司1.1.2工程范围#4机组主厂房钢结构钢柱、钢梁、吊车梁、钢轨、屋架等。
1.1.3 设计特点介绍天津北疆电厂二期扩建工程#4机组主厂房为全钢构结构，钢结构框架，钢结构楼层梁。

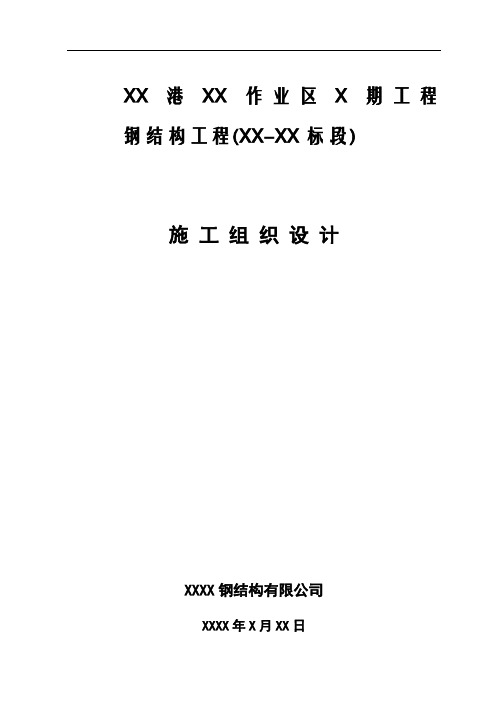

XXX港区X期工程钢结构施工组织设计
XX港XX作业区X期工程钢结构工程(XX-XX标段)施工组织设计XXXX钢结构有限公司XXXX年X月XX日1、编制说明本施工组织设计是我公司针对XX港XX作业区五期工程钢结构工程(BGXW-GGJ标段)工程而编制的，其编制依据是：（1）业主所发本工程的招标文件.（2）随招标文件发的相关施工图。
223备丰富施工经验和管理经验的同志担任本项目的项目经理，并指派具有多年以上施工管理经验的各专业人员担任施工员，实行项目经理负责制。
厂内、现场实行分工负责，统一管理。
在人员调配方面，以服从工程需要为准则，保证足够的人员在合同期内完成本次施工工作。
本公司驻现场项目经理部的所有人员在工程进行过程中，随时接受业主、监理的检查与监督。
（详见附图3.1）主要人员安排与职责见下表：3.2、劳动力配置为确保按期、优质完成该工程，我公司将选派精干、高效的施工队伍投入施工，并根据施工进度及时调整作业人员。
主要工种人员安排表施工前进行分级技术交底。
确保施工过程顺利进行。
项目经理部根据工程特点，积极采用新技术、新工艺，加快施工进度。
配备有效的施工规范、规定、标准图集等。
建立电脑室，与工程的进度、质量、安全相关的资料均由电脑控制，保证相关信息及时、准确传达到相关人员，使工程进度得到全面控制。
3.4、施工机具部署及进场计划对本工程机械、设备以及仪器的选用，首先要充分利用好本公司的现有资源，并结合现场实际选用配置。
所选用的机械、设备，必须经过专门检修，确保在施工过程中能够正常运行。
选用的仪器必须要送请专门的检测部门进行检测、调校，避免因仪器3.4.2、主要检测仪器及进场计划3.4.4、现场用电本工程施工用电主要分为焊机焊接用电与机械动力用电（角向磨光机、电焊条烘箱等）等。
由总包单位提供供电端口一处（自备电表计量），现场所有用电设备均由移动式接电箱接驳后供电，所有接电箱均应设置漏电保护措施，确保施工安全生产。
3.5、施工场地的部署3.5.1、构件预制场地本工程所有散拼构件的下料、制作、焊接、制孔、除锈、涂装及预拼装等工作安排在钢构厂内进行。
钢结构施工组织设计方案范文
钢结构施工组织设计方案范文一、工程概况。
咱这个钢结构工程啊，就像搭一个超级大的积木，但这个积木可不得了，又高又大还得特别结实。
工程的地点在[具体地点]，建筑面积大概有[X]平方米，整个建筑的结构形式就是钢结构，这钢结构就像是建筑的骨架，支撑起整个大楼的重量。
二、施工部署。
# （一）施工目标。
1. 质量目标。
咱这工程质量那可得杠杠的，要达到[具体质量标准，比如国家优质工程标准之类的]。
就像做一件艺术品，每一个焊缝、每一颗螺栓都得完美无缺，不能有半点马虎。
2. 工期目标。
工期嘛，就像一场赛跑，咱得在[规定工期]内跑完。
可不能拖拖拉拉的，不然业主该着急了，咱们也得按时拿到工钱不是。
3. 安全目标。
安全可是重中之重啊，施工现场就像个战场，但咱们可不能有“伤亡士兵”。
要做到零事故，让每个工人都能平平安安地回家。
# （二）施工顺序。
1. 首先得进行基础施工，这基础就像树根，得扎得稳稳当当的，才能撑起上面的钢结构大树。
2. 然后就是钢构件的制作，这就像在工厂里打造武器零件一样，要精确无比。
3. 钢构件制作好了就运到现场安装，这个过程就像搭积木，不过得小心翼翼，按照顺序一块一块往上搭。
4. 最后就是屋面和墙面的围护结构安装，这就像是给这个钢结构的骨架穿上衣服，让它既美观又能遮风挡雨。
# （三）施工进度计划。
咱画了个详细的施工进度计划图，就像一个作战时间表一样。
每个阶段都有明确的开始时间和结束时间。
比如说基础施工在[具体日期区间1]完成，钢构件制作在[具体日期区间2]完成，安装在[具体日期区间3]完成，围护结构安装在[具体日期区间4]完成。
不过在实际施工中，要是遇到了刮风下雨或者其他特殊情况，就得灵活调整一下，就像行军打仗遇到敌人的埋伏要改变战术一样。
三、施工准备。
# （一）技术准备。
1. 技术人员得把施工图纸研究透了，就像侦探研究犯罪现场一样，每一个细节都不能放过。
要是发现有什么问题或者不明白的地方，就得赶紧和设计单位沟通。
钢结构施工组织设计方案
钢结构施工组织设计方案一．工程概况本工程为珠海市麦斯优联模具有限公司厂房1区项目，为钢结构厂房，总长228米，工程结构选型为单层钢框架结构，其中框架柱及屋面梁为Q345B；吊车梁为Q345C、吊车梁制动系统、墙架柱、抗风桁架、檩条等均为Q235B；屋面板及外墙为保温压型钢板围护结构。
本工程由建筑设计公司设计。
本工程处于宁夏经济不发达地区宁夏回族自治区银川市灵武市宁东能源化工基地，周边工业设施少。
本项目所在地区属中温带半干旱大陆性气候，主要特点是春季干旱，降水少，大风以春季为甚，吹蚀表土，风卷流沙，形成沙暴天气。
工程主要的施工任务量主要集中在春季。
二．编制依据1．中国中元国际工程公司设计图纸2．GB50205-2001《钢结构工程施工质量验收规范》3．JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》4．JGJ81-2002《建筑钢结构焊接技术规程》5．GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》6．珠海市麦斯优联模具有限公司厂房1区项目施工组织设计6．公司程序文件三．施工方案1．施工程序由于现场施工场地有限，钢柱等构件在预制厂进行施工，由于钢柱较长，为便于运输，在钢柱变尺寸位置分两段进行预制，然后在现场组装后安装，其具体施工程序如下：2．施工准备2.1 技术准备施工前组织相关技术人员及时进行图纸会审，所有施工人员须认真熟悉图纸，使图纸存在的问题在施工之前解决。
根据图纸及施工规范的要求编制科学合理的施工方案，施工技术人员必须详细地向作业人员进行技术交底，使所有施工作业人员熟悉组对、焊接偏差控制要求，了解设计的意图；确保为施工创造一个良好的开端。
2.2 材料验收2.2.1 材料到货后，应进行检验。
钢结构工程所采用的钢材,应具有质量证明书,并应当符合设计的要求。
2.2.2 当钢材表面有锈蚀、麻点或划痕等缺陷时,其深度不得大于该钢材厚度负偏差值的1/2; 钢材端边或断口不应有分层，夹渣等缺陷。
钢结构工程施工组织设计方案(3篇)
第1篇本工程为某商业综合体钢结构工程，包括商业网点、办公楼、厕所等建筑。
工程占地面积约20000平方米，总建筑面积约100000平方米。
基础结构形式为独立基础，采用C35混凝土，基础预埋螺栓M39、M36、M30、M24，局部有连梁。
纵向14道轴线，全长89m；横向4道轴线，全长33m。
二、施工组织机构及管理目标1. 施工组织机构成立钢结构工程施工组织设计领导小组，负责工程的整体规划和协调工作。
下设施工管理部、工程技术部、质量保证部、安全监督部、物资供应部等部门，各部门职责明确，相互配合，共同推进工程进度。
2. 管理目标（1）确保工程质量，符合国家标准和设计要求；（2）确保施工安全，预防事故发生；（3）合理安排施工进度，按期完成工程任务；（4）降低工程成本，提高经济效益。
三、施工部署1. 施工力量的组织根据工程规模和施工进度，合理配置施工人员，包括施工管理人员、技术人员、施工工人等。
施工人员应具备相关资质和技能，确保工程顺利进行。
2. 主要施工方案的选择（1）钢结构制作：采用工厂化、标准化生产，提高生产效率，确保产品质量；（2）钢结构安装：采用分段、分层、分区域安装，确保施工质量和安全；（3）焊接施工：采用气体保护焊、电弧焊等焊接工艺，保证焊接质量；（4）涂装施工：采用高压无气喷涂，提高涂装质量和效率。
四、施工总平面布置1. 施工总平面布置原则及依据根据工程规模、现场地形、施工进度等因素，合理规划施工总平面布置，确保施工顺利进行。
2. 施工平面布置（1）施工现场划分：划分为施工区、材料堆放区、办公区、生活区等；（2）施工道路：设置环形道路，方便材料运输和施工车辆通行；（3）临时设施：设置办公室、宿舍、食堂、厕所等临时设施，满足施工人员生活需求。
3. 施工临时用水布置根据施工需求，设置临时供水设施，确保施工用水供应。
4. 施工临时用电布置根据施工需求，设置临时供电设施，确保施工用电供应。
五、资源配备计划1. 机械设备计划根据施工需求，配备相应的施工机械设备，如吊车、切割机、焊接机等。
钢结构工程施工组织设计方案
一工程概况丰田补给零件仓库二期工程位于天津空港物流加工区东八道，建筑面积共计46548m2。
其中包括2号仓库及雨篷（18510.76 m2)、3号仓库及雨篷（18510。
76 m2）、生活杂物库（1898 m2）、2号库三面雨篷、司机休息室、自行车棚等内容.主建筑2、3号仓库结构形式为二层轻钢框架结构，首层层高5.8m，檐高14.8m。
主钢柱为450x450x20x20箱型钢柱，钢梁为变截面H型钢梁。
结构连接型式为高强螺栓栓接，局部有焊接。
屋面为C型檩条，采用0。
6mmRB475型彩色压型钢板。
双板中间带保温棉，1。
2m 以上采用0。
6mmU820型彩色压型钢板墙体，有带型塑钢窗、大门，本工程钢结构主框架材质为Q345B。
二工程特点和技术关键点（一）结构型式为二层轻钢框架结构，结构形式较简单.（二）安装工期较短,质量要求高，节点多为栓接。
（三）工序交叉作业多，工序安排要紧密。
三施工准备(一）组织有关工程管理人员和技术人员对设计图纸进行会审，作好图纸深化设计，工艺图绘制及放样制摸工作（二)工图纸结合本单位的设备和技术条件，编制合理的加工制作工艺方法，并提出材料计划。
（三）结构制作所使用的机械和检测设备的性能进行检验，保证制作过程中各种设备的工作状态良好，使用功能齐全。
（四)钢结构工程所使用的材料除应有质量证明书外，还应按规范及地方相关规定作出复试检验，合格后方可使用。
（五）在构件制作前，对各工序的操作人员进行必要的岗位培训，并对其进行技术及安全交底，预防发生安全和质量事故。
（六）构件安装完1/5后，彩板制作开始，制作前做好场地平整、测量、保证彩板制作质量.四钢结构制作主要施工机械设备五组织机构及负责人(一)组织机构(安装技术负责人: 马云翼安装质量负责人：孙健安装材料负责人: 翟剑峰安装安全负责人：孙金福六钢结构制作主要施工方法本工程钢结构制作主要为焊接H型梁、柱，焊接H型梁、柱采用专用的H型钢生产线进行制作，制作时H型腹板开K型坡口组装焊接成型。
钢结构机电工程施工方案(3篇)
第1篇一、工程概况本工程为某钢结构厂房机电安装工程，主要包括电力、通讯、通风、空调、给排水等系统的安装。
工程地点位于我国某市，占地面积约20000平方米，总建筑面积约10000平方米。
工程于2023年5月1日开始施工，预计2024年5月30日竣工。
二、编制依据1. 国家相关施工规范和标准；2. 工程设计图纸及说明书；3. 施工合同及设计变更文件；4. 施工现场实际情况。
三、施工部署1. 施工组织结构：成立项目经理部，下设施工管理部、技术质量部、安全文明施工部、物资设备部、财务部等部门。
2. 施工进度计划：按照工程设计要求，合理安排施工进度，确保工程按期完工。
3. 施工资源配置：根据工程量、施工难度和工期要求，合理配置人力、物力、财力等资源。
四、施工方法及技术措施1. 电力系统施工（1）电缆敷设：按照设计要求，选用合适的电缆，采用明敷或暗敷方式敷设。
（2）配电箱安装：按照设计要求，安装配电箱，并进行接线和调试。
（3）照明灯具安装：按照设计要求，安装照明灯具，并进行调试。
2. 通讯系统施工（1）通讯线路敷设：按照设计要求，选用合适的通讯线路，采用明敷或暗敷方式敷设。
（2）通讯设备安装：按照设计要求，安装通讯设备，并进行调试。
3. 通风系统施工（1）通风管道安装：按照设计要求，选用合适的通风管道，采用法兰连接或焊接方式安装。
（2）通风设备安装：按照设计要求，安装通风设备，并进行调试。
4. 空调系统施工（1）空调管道安装：按照设计要求，选用合适的空调管道，采用法兰连接或焊接方式安装。
（2）空调设备安装：按照设计要求，安装空调设备，并进行调试。
5. 给排水系统施工（1）给水管安装：按照设计要求，选用合适的给水管，采用螺纹连接或焊接方式安装。
（2）排水管安装：按照设计要求，选用合适的排水管，采用螺纹连接或焊接方式安装。
（3）阀门、水泵等设备安装：按照设计要求，安装阀门、水泵等设备，并进行调试。
五、质量控制与安全管理1. 质量控制：严格按照国家相关施工规范和标准进行施工，确保工程质量达到设计要求。
钢结构网架施工组织设计方案范本
钢结构网架施工组织设计方案范本
一、前言
钢结构网架施工组织设计方案是在进行钢结构网架施工过程中的重要文件，其作用是指导施工单位完成施工工作，确保施工质量和施工进度。
本文档将详细介绍钢结构网架施工组织设计方案的编写要求和内容安排。
二、编写要求
编写钢结构网架施工组织设计方案时，需要遵循以下要求：
1.符合相关法律法规和标准规范要求；
2.结合实际情况，科学合理；
3.清晰明了，条理清楚；
4.具备可操作性，易于施工单位实施。
三、内容安排
1. 项目概况
在此部分，需要对项目的基本情况进行介绍，包括项目名称、地点、建设单位、设计单位等信息。
2. 施工组织管理机构及人员设置
列出施工组织管理机构及人员的设置方案，包括施工经理、质量员、安全员等职责分工及联系方式。
3. 施工组织管理制度
说明施工组织管理制度，包括施工单位内部管理制度、施工过程中的交底安全规范等。
4. 施工方案
详细描述钢结构网架的施工方案，包括施工工艺、施工方法、主要设备使用等。
5. 安全技术措施
说明在施工过程中采取的安全技术措施，确保施工安全。
6. 质量保证措施
介绍质量保证措施，确保施工过程中的质量达标。
7. 施工进度计划
制定详细的施工进度计划，包括关键节点、工期安排等。
四、总结
钢结构网架施工组织设计方案是施工过程中的重要文件，编写需严格遵循相关要求。
通过合理安排内容，确保施工过程中的安全、质量和进度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
启东海鹰机电钢结构施工组织设计方案启东海鹰机电有限公司厂房钢结构工程（施工组织设计方案）钢结构施工方案编制单位：南通鼎峰钢结构有限公司审批人：编制人：编制日期： 2013年09月25日目录第一章、工程概况及编制依据…………………………………………1-2 第二章、项目组织机构及职责分工……………………………………2-3 第三章、详图设计………………………………………………………4-6 第四章、施工组织设计…………………………………………………6-35一、施工准备方案…………………………………………………6-7二、钢结构制作及运输方案……………………………………7-14三、钢结构安装方案……………………………………………14-34四、施工进行计划表 (35)启东海鹰机电钢结构工程项目施工组织设计第一章、工程概况及编制依据本工程为启东海鹰机电厂房。
本项目结构为多跨单层门式刚架厂房，建筑物总长度为176m，总宽度为48m，厂房檐口高为11.45m，总建筑面积为8448m2。
建筑室内地坪标高±0.000相当于黄海高程待定，定位座标由现场定。
室内外高差150mm。
建筑物用途：电缆生产车间，生产类别为丁类，建筑耐火等级二级，建筑结构设计安全等级为二级，设计正常使用年限二十五年。
工程质量要求高，工期紧，要求在短时间完成钢结构的制作、安装工作。
因此我公司要利用企业钢结构制作、安装实力，密切与建设单位、设计、监理单位配合，优化施工组织设计、编制更为详尽的施工方案，严格质量监控和质量检查，以确保工程质量合格、安全、按合同工期要求或提前完成。
1.1 本工程施工应遵守以下施工验收规范及江苏省质量监督站的有关规定：本技术标采用的技术标准及规范1、《招标文件》及其补充文件；2、GB50026-93《工程测量规范》；3、GBJ50017-2003《钢结构设计规范》；4、JGJ82-91《钢结构高强螺栓连接的设计施工及验收规范》；5、GB50205-2001《钢结构工程施工及验收规范》；6、JGJ81-2002《建筑钢结构焊接技术规程》；7、GB50194-93《建筑工程施工现场供用电安全规范》；8、（GB50221-2002）《钢结构工程质量检验评定标准》9、（GB301-2001）《建设工程质量检验评定标准》10、 (GBJ301-2001)《建筑工程质量检验评定标准》11、GBJ300-2001《建筑安装工程质量检验评定统一标准》12、业主提供的设计文件。
1.2 编制依据：我公司拥有资源状况，施工经验和技术水平。
国家有关设计及施工规范和标准。
工程招标文件、图纸及招标答疑文件。
1.3 编制思路严格遵守基本工程施工程序，保证工程施工按计划的实施。
保证工程施工的安全保障。
确保工程的施工质量。
积极采用新技术和新工艺方法。
提高工程施工的机械化水平。
第二章、项目组织机构及职责分工1、施工组织管理体系2、管理体系职责分工公司总部：作为工程整体调控者，其下属各职能科室对应项目部各管理部门进行全过程监督。
项目部：作为整个工程的直接管理者，它由项目经理、安全经理、钢结构专业工程师和其他管理人员以及施工班组组成。
项目经理：由公司指派具有丰富经验的人员担任，项目经理具有全面的管理职责，对工程的质量、安全、进度和成本等要素进行负责。
包括加工、安装、协调等各方面。
安装经理：协助项目经理进行项目施工管理。
钢结构专业工程师：负责整个工程的安装等各方面技术问题。
其他管理人员：来自公司各个相关部门，包括安装、检查、安全、计划等部门。
材料员：组织制定材料采购计划并进行动态管理，负责设备、材料的验证，保管、试验和标识工作，施工机械的管理。
质量检查员：负责工程质量全过程的监督和检查，编制试验和检验计划，参与质量事故处理方案的制定等。
安全检查员：负责施工现场的安全监督、检查和管理，根据工程特点，制定具体的纠正和预防措施，制定安全措施及安全协议。
项目主要管理人员及技术负责人一览表职务姓名经验年限（总年限）拟担任的年限项目经理20工程师10安装经理25钢结构负责人25安全员15质量员10第三章详图设计1、设计依据《钢结构设计规范》(GB50017-2003)《建筑结构可靠度设计统一标准》(GB50068-2001)《建筑结构荷载规范》(GB50009-2001)(2006年版)《建筑抗震设计规范》(GB50011-2001)(2008年版)《高层民用建筑钢结构技术规程》(JGJ99-98)《冷弯薄壁型钢结构技术规范》(GB50018-2002)《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）2、设计软件和数据2.1 计算机绘图应用软件软件名称和版本：AutoCAD 2004与Xsteel 13.0等2.2 原始数据原始数据——与设计图纸一致。
2.3 施工详图结果分析与原设计图的一致性和连接节点的符合性。
3、设计步骤3.1 绘制安装图3.2 确定构件编号系统，给定构件编号。
3.3 确定吊装（运输）分段情况。
（由安装方案提供）3.4 材料表显示零件编号，规格（长*宽*高），和重量。
3.5 编制图纸清单。
4、设计流程图5 施工详图设计原则和内容5.1施工详图设计原则施工详图设计应根据原设计所提供的节点详图进行，如在节点图中无相对应的节点时，可按照中国钢结构设计规范进行制定，但必须提交原设计认可。
如须对原设计节点进行优化，事先须得到原设计同意。
5.2 施工详图设计内容1）节点图应包括柱与柱、梁与柱、梁与梁、垂直支撑、水平支撑、斜支撑等连接详图。
2）节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊接的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。
3）安装布置图。
5.3 焊接1）详图中所有焊缝标注应符合中国钢结构焊接规范。
2）详图中应对所有焊缝进行标注（类型、高度、坡口尺寸等）。
第四章施工组织设计鉴于本工程周期紧张，如何保证工期是一个非常重要的问题。
工程进行过程中，严格遵守各项施工标准及工艺纪律，在确保施工安全及工程质量的前提下，确保工程每一节点按计划完成一、施工准备方案1、技术准备工作施工准备从技术、物质和组织等方面做好充分的准备，使得工程施工能连续的、均衡的、有节奏的进行，搞好施工准备对提高工程质量、降低工程造价、加快施工周期起到保证作用。
1.1 熟悉、自查工程图纸和有关资料。
掌握工程结构和构造上的特点，了解设计意图，发现问题，消灭图纸上的差错。
1.2 编制施工组织设计。
施工组织设计是指导拟建工程施工全过程的技术经济文件。
1.3 编制施工预算施工预算是编制工程成本的基础，是控制施工工料消耗和成本支出的依据，也是编制作业计划、下达作业任务、实行限额领料和班组核算的依据。
施工预算的编制主要依据施工组织设计确定的施工方案和技术措施计划。
2、物资准备2.1 材料和生产设备的准备材料或设备进场后要进行检验，保证质量、规格和数量符合设计的要求，符合技术标准。
2.2 施工机械和施工机具的准备根据施工机械和施工机具需用量计划，将机械和机具及时进场。
3、施工队伍的准备3.1 根据施工任务，建立现场项目部；3.2 根据劳动力需用量计划组织施工力量；3.3 对职工进行技术交底和安全教育，对特殊工种要进行技术培训工作；3.4 在队伍进场之前做好后勤工作安排，保证职工有良好的生活条件，生产上无后顾之忧。
4、施工现场准备4.1 做好工程现场道路清除施工障碍，接通施工用电。
（1）施工用电：在业主指定的电源点接表。
4.2 按照业主指定的工程测量控制网和标高基准点的测设，进行吊架梁化学螺栓中心和标高检测。
4.3 临时设施的准备要求靠近工作区域附近划一块10m×30m的区域作为施工临时材料加工件堆场。
临时设施包括钢构件的堆放场地1处，堆场面积约50m2，计划临时堆放构件约120t，场内配置一台25t汽车吊装卸和倒运构件，同时堆场内布置小型仓库。
施工场地内设置施工用工具房1处。
二、钢结构制作及运输方案本工程为焊接H型钢，构件数量多，工程量大，我公司采用先进的生产设备电渣压力焊接H型钢生产线进行制作。
构件板材下料采用电脑下料自动切割快速准确，面板与腹板焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为抛丸除锈。
1、钢结构制作方案本工程钢结构主框架钢柱采用焊接H型柱，钢梁为焊接H型钢，我公司将采用现有生产设备进行制作。
构件板材下料采用多头气割下料，面板与腹板焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为抛丸除锈。
1.1制作前准备工作1.2焊接H型钢梁的加工制作其工艺过程见流程图。
以下为生产工艺流程图：直条多头切割机H型钢组立机H型钢龙门式焊接机H型钢矫正机1.2.1下料图单（1）此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。
（2）检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。
1.2.2放样、号料（1）放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。
（2）注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。
（3）装配用钢卷尺必须经计量部门校核，以确保划线、制作和现场安装用尺的一致性。
（4）划线后应标明基准线、中心线和检验控制点。
作记号时不得使用凿子一类的工具，少量的样冲标记其深度应不大于0.5mm，钢板上不应留下任何永久性的划线痕迹。
（5）号料的母材必须平直无损伤及其他缺陷，否则应先矫正或剔除。
（6）放样和样板的允许偏差见下表：放样和样板允许偏差表项目允许偏差平行线距离和分±0.5mm段尺寸对角线差 1.0mm宽度、长度±0.5mm孔距±0.5mm 加工样板角度±20’（7）质量检验方法：用钢尺检测。
1.2.3下料（切割和刨削加工）（1）切割工具的选用：工具项目多头火焰切割机半自动火焰切割机剪板机条形钢板选用T＞12mm的零件板选用选用T≤12mm的零件板选用（2）切割的精度要求：切割的允许偏差值（mm）项目允许偏差零件宽度、长度±3.0边缘缺棱 1.0型钢端部垂直度 2.0（3）切割前应清除母材表面的油污、铁锈和潮气；切割后气割表面应光滑无裂纹，切割后应去除切割熔渣和飞溅物。
切割后的外露自由边应打磨至2R 的倒角。
（4）气割的精度要求：项目允许偏差零件的宽度和长度±1.0mm切割面不垂直度0.05t且≤2.0mm割纹深度0.2mm局部缺口深度 1.0mm（5）火焰切割后须矫直板材由于切割可能引起的变形（如旁弯等），然后标上零件所属的零件号后才能流入下一道工序。
