给排水幼儿园
幼儿园给排水专业设计说明
幼儿园给排水专业设计说明一.工程概况1.本工程为保定源盛房地产开发有限公司源盛嘉禾小区幼儿园。
位于保定市北二环北侧，火炬路西侧。
2.建筑层数、层高、功能：主体地上三层，局部二层。
幼儿用房及办公室层高为3.60米，音体室为4.335米。
3.建筑面积\基底面积、建筑高度、室内外高差如下：项目名称建筑面积基底面积建筑高度（檐口）室外高差源盛嘉禾小区3433.30m21161.50m211.65m 0.60m幼儿园4.建筑工程设计等级：三级。
5.建筑设计使用年限：3类（50年）。
6.耐火等级：二级。
7.结构类型：框架结构。
抗震设防烈度：7度。
二.设计依据1.《建筑给水排水设计规范》2009年版GB50015-20032.《建筑设计防火规范》GB50016-20063.《建筑灭火器配置设计规范》GB50140-20054.《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025.《全国民用建筑工程设计技术措施》给水排水6.建筑及其他专业提供作业图和设计资料。
三.设计内容本设计包括给水排水系统、室内消火栓给水系统、灭火器配置设计。
1.生活给水系统本工程生活给水由小区统一供水设备供水，供水方式为下行上给系统，本工程最高日用水量25M3/d。
最大时用水量2.1M3/h.设计供水压力为0.35MPa。
2.生活排水及废水排水系统本工程地面以上污水为重力自流排至室外，经室外化粪池处理后排至城市污水管网；排气管的排水系统，本工程最高日排水量20.5m3/d.3.消火栓系统1)本工程室内消防用水量15L/S，火灾延续时间2小时；消火栓充实水柱长度不小于10m。
供水由小区室外消防水池及消防泵统一供给，室外消防管网成环状布置，平时管网压力由设在最高建筑屋顶9M3消防水箱保证。
2)室内消火栓给水管道两条进水管与室外环状管网连接，并将室内管道连成环状。
室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何部位。
消火栓采用单栓单出口带灭火器箱的组合式消防柜，安装参照05S4/20甲型（带启泵按钮）。
幼儿园强弱电、给排水全套施工图
给排水设计各种计算
目录1.给水设计流量 (2)2.短管计算 (2)3.水池调节容积计算 (3)4.热媒消耗量计算 (4)5.容积式加热器 (5)6.快速加热器 (6)7.膨胀管 (6)8.管道热伸长量计算 (7)9.饮用水计算 (7)10.排水流量计算 (8)11.洗衣工作量计算 (10)12.孔口和管嘴出流 (10)13.堰流计算 (11)14.喇叭口溢流管计算 (11)15.水池泄水管径计算 (12)16.池水的泄空时间 (12)给水设计流量１住宅，公寓，集体宿舍，旅馆，医院，疗养院，休养所，诊疗所，幼儿园，托儿所，办公楼教学楼等建筑的生活给水管道设计秒流量，按下式计算：──ｑｇ＝０·２ａ√Ｎｇ＋ＫＮｇ（２·４─１）式中：ｑｇ─计算管段的设计秒流量（Ｌ／ｓ）Ｎｇ─计算管段的卫生器具给水当量总数，按表２·４─１确定；ａ，Ｋ─根据建筑物用途而定的系数，按表２·４─２采用。
１）按上式计算结果，如计算值小于该管段上一个卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。
这种情况主要发生在支管计算时，卫生器具的支管一般不需计算，可按表中所给支管管径选用。
２）如计算值大于该管段上卫生器具给水额定流量的累加值时，应按卫生器具给水额定流量累加值采用。
２公共浴室，洗衣房，公共食堂，实验室，影剧院，游泳场，体育场（馆）等建筑物的生活给水管道设计秒流量，应按下式计算：ｑｇ＝∑ｑ０ｎ０ｂ（２·４─２）式中ｑｇ─计算管段的给水设计秒流量（Ｌ／ｓ）；ｑ０─同类型的卫生器具给水额定流量（Ｌ／ｓ）；ｎ０─同类型的卫生器具数；ｂ─卫生器具的同时给水百分数，见表２·４─３。
短管计算当管道的供水压力已经确定时，如清水池的进水管，溢流管，上区水箱向下区减压供水的供水专用管等的管径和供水流量计算，建议按短管出流方式计算。
计算公式如下：πＤ２───Ｑ＝μ───√２ｇＨ（２·４─１１）４式中Ｑ─管段的通过流量（ｍ３／ｓ）；μ─管段的流量系数；Ｄ─管道直径（ｍ）；ｇ─重力加速度为９·８１（ｍ／ｓ２）；π─常数为３·１４；Ｈ─管段两端的水头差（ｍ）。
幼儿园给排水工程细则

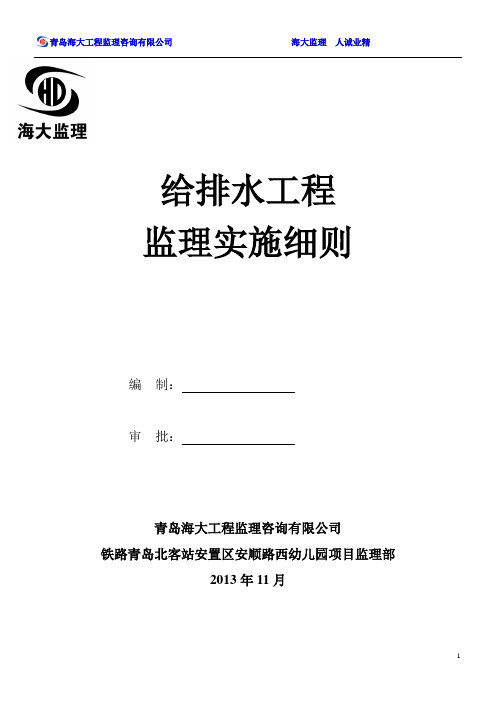

给排水工程监理实施细则编制：审批：青岛海大工程监理咨询有限公司铁路青岛北客站安置区安顺路西幼儿园项目监理部2013年11月目录一、工程项目概况 (3)二、编制依据 (4)三、监理工作内容及流程图 (4)四、监理工作控制要点及目标值 (8)五、管道安装控制内容、方法 (9)六、井室砌筑 (18)七、质量控制点 (18)八、质量通病防治 (19)九、监理工作方法及措施 (20)一．工程概况及专业特点：1、工程名称:铁路青岛北客站安置区安顺路以西幼儿园工程工程2、工程占地面积7561.9平方米，总建筑面积为6142平方米，地上三层建筑高度12.15米，耐火等级二级3、给排水系统：给水系统、排水系统和雨水系统。
给水：由安顺路和左云路市政给水管网引入一根DN200给水管接入园区。
市政给水接入口水压为0.3MPa。
室内卫生间支管冷水选用PPR给水管，管材公称压力1.6MPa，同质热熔，热水管材公称压力2.0MPa；其它冷给水采用优质内涂塑钢管，压力等级1.0MPa。
排水：采用污雨水分流排水系统，出户后污雨水接入室外规划排水管网，室外排水总图另行设计。
排水方式采用重力流直接排至室外污、雨水检查井。
污废水采用优质UPVC管，胶粘连接；排出管及出屋面通气管采用柔性接口机制铸铁管。
雨水：采用重力流排水系统，最短距离排至室外，接入室外雨水检查井。
4、消防系统：消火栓给水系统和灭火器设置。
消火栓系统：室外消防给水由市政接入的环状给水管网供给；室内消防供水本建筑设湿式消火栓给水系统，采用水池--水泵--水箱联合供水方式，火灾时由高位水箱和泵房加压系统供水灭火；本单体共用北侧高层区消防水池--水泵--水箱，水池、泵房位于7号楼地库附近；高位消防水箱设于5号楼顶，增压稳压泵设于消防泵房。
管道采用内外壁热浸镀锌钢管及配件。
灭火器配置：幼儿园属严重危险级；厨房火灾种类为B、C类，其它为A类；设手提式磷酸铵盐干粉灭火器。
二、编制依据2.1、已批准的监理规划；2.2、建筑给水排水设计规范 GB50015—2003 2009年版建筑灭火器配置设计规范 GB50140—2005给水排水构筑物施工及验收规范 GB50141—2002建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）托儿所、幼儿园建筑设计规范 (JGJ39--87)2.3、已批准的施工组织设计；2.4、山东省及青岛市地方相关规定青岛市住宅工程质量通病防治手册青岛市建设委员会《住宅工程质量分户验收控制要点》三、监理工作内容及流程图：1、收到施工图之后，验证施工图的有效性，并依据相关国家标准、规范及有关规定，在设计交底前熟悉设计文件并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议，参加由建设单位组织的设计技术交底会。

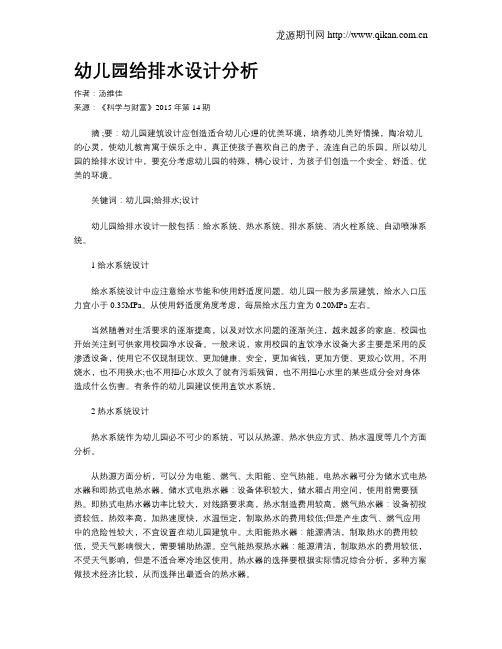

幼儿园给排水设计分析
幼儿园给排水设计分析作者：汤维佳来源：《科学与财富》2015年第14期摘 ;要：幼儿园建筑设计应创造适合幼儿心理的优美环境，培养幼儿美好情操，陶冶幼儿的心灵，使幼儿教育寓于娱乐之中，真正使孩子喜欢自己的房子，流连自己的乐园。
所以幼儿园的给排水设计中，要充分考虑幼儿园的特殊，精心设计，为孩子们创造一个安全、舒适、优美的环境。
关键词：幼儿园;给排水;设计幼儿园给排水设计一般包括：给水系统、热水系统、排水系统、消火栓系统、自动喷淋系统。
1 给水系统设计给水系统设计中应注意给水节能和使用舒适度问题。
幼儿园一般为多层建筑，给水入口压力宜小于0.35MPa。
从使用舒适度角度考虑，每层给水压力宜为0.20MPa左右。
当然随着对生活要求的逐渐提高，以及对饮水问题的逐渐关注，越来越多的家庭、校园也开始关注到可供家用校园净水设备。
一般来说，家用校园的直饮净水设备大多主要是采用的反渗透设备，使用它不仅现制现饮、更加健康、安全，更加省钱，更加方便、更放心饮用。
不用烧水，也不用换水;也不用担心水放久了就有污垢残留，也不用担心水里的某些成分会对身体造成什么伤害。
有条件的幼儿园建议使用直饮水系统。
2 热水系统设计热水系统作为幼儿园必不可少的系统，可以从热源、热水供应方式、热水温度等几个方面分析。
从热源方面分析，可以分为电能、燃气、太阳能、空气热能。
电热水器可分为储水式电热水器和即热式电热水器。
储水式电热水器：设备体积较大，储水箱占用空间，使用前需要预热。
即热式电热水器功率比较大，对线路要求高，热水制造费用较高。
燃气热水器：设备初投资较低，热效率高，加热速度快，水温恒定，制取热水的费用较低;但是产生废气、燃气应用中的危险性较大，不宜设置在幼儿园建筑中。
太阳能热水器：能源清洁，制取热水的费用较低，受天气影响很大，需要辅助热源。
空气能热泵热水器：能源清洁，制取热水的费用较低，不受天气影响，但是不适合寒冷地区使用。
热水器的选择要根据实际情况综合分析，多种方案做技术经济比较，从而选择出最适合的热水器。
小学及幼儿园教学楼给排水工程施工方案与技术措施
小学及幼儿园教学楼给排水工程施工方案与技术措施1、室内给水系统安装给水系统安装技术措施除严格按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002施工与验收外，尚应符合下列技术要求。
1.1.管道安装在楼地面填层施工时配合进行，套管洞应在主体施工时预留。
1.2凡是在瓷砖墙面上埋设角铁及固定管件卡具，如果是先贴瓷砖，后埋设管件卡具，安装班长应贴砖前主动与土建施工员联系，在埋设卡具位置留出2-3块瓷砖不贴，等到管件卡具埋好后另行套割镶贴.1.3水平干管的支架安装前（墙、楼板不能当做支架），必须按设计坡度及标高在墙身上弹出支架上平线和定出支架竖向坐标线，按照支架的双向坐标位置线切除墙皮后安装支架。
1.4支架必须机制和机钻成孔，严禁气割和烧孔，其成孔位置必须保证U形卡的左右和上部距管道3-5mm，螺母上应设钢垫子，以便管道的自由伸缩。
1.5冷水管道支架为固定支架。
1.6严禁使用铸铁螺栓升降式水嘴1.7给水引入管与排水排出管的水平净距不得小于1m，室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m，交叉铺设时垂直净距不得小于0.15m，给水管应在排水管的上面，若给水管必须在排水管的下面时，给水管应加套管，其长度不小于排水管管径的5倍。
1.8给水横管宜有0.002-0.005的坡度，坡向泄水装置。
1.9给水立管和装有3个或3个以上配水点支管的始端，均应安可拆装的连接件。
埋地的管道隐蔽前必须做水压试验，试验压力为0.6Mpa，15分钟内压力下降不大于0.05Mpa，方可进行隐蔽，并做好隐蔽手续。
1.10给水系统安装完毕后要进行水压试验，符合设计要求试验压力后，稳压1小时，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2小时，压力降不得超过0.03Mpa，同时检查各连接处不渗不漏为合格。
1.11管道冲洗：用清水冲洗，当冲洗水清洁时为冲洗合格，饮用水管道在使用前每升水中含20-30mg的游离氯的水灌满管道进行消毒，含氯水的管中留置24小时，消毒完后，再用饮用水冲洗，经有关部门取样检验水质无污染后方可使用。
幼儿园日常水电维修合同5篇
幼儿园日常水电维修合同5篇篇1幼儿园日常水电维修合同甲方(委托方)：XXX幼儿园乙方(承包方)：XXX水电维修公司鉴于甲方为提供优质的教育服务，需要对幼儿园的水电设施进行日常维修和保养，因此双方经友好协商，达成如下合同：第一条合同目的乙方将负责甲方幼儿园水电设施的日常维修和保养工作，保证设施的正常运行，确保幼儿园师生的安全和正常教学秩序。
第二条维修范围1.电气设备：包括但不限于照明灯具、插座、电路等的维修和保养工作。
2.给排水设备：包括但不限于水管、水龙头、下水道等的维修和保养工作。
3.其他设备：包括但不限于空调、暖气等的维修和保养工作。
第三条维修方式1.甲方需定期通知乙方需进行维修和保养的项目。
2.乙方在接到通知后，应及时派工人员前往维修，确保设施的正常运行。
3.如发生紧急情况，甲方可随时联系乙方进行处理，乙方需立即赶赴现场进行维修。
第四条维修质量1.乙方应保证维修工作的质量，确保设施在维修后能够正常运行。
2.如乙方在维修过程中造成设施损坏或故障，乙方需承担相应的赔偿责任。
3.甲方对乙方的维修工作有权进行监督和检查，确保维修质量符合要求。
第五条服务期限本合同自双方签署之日起生效，至XX年XX月XX日终止。
第六条合同解除1.双方如需解除合同，应提前15天书面通知对方，并协商解决相关问题。
2.如一方未按照合同履行义务，造成另一方损失，有权要求对方承担赔偿责任。
第七条其他事项1.本合同若有未尽事宜，双方可协商补充并签订补充协议。
2.本合同一式两份，甲乙双方各执一份，具有同等法律效力。
甲方(委托方)：XXX幼儿园乙方(承包方)：XXX水电维修公司签订日期：XX年XX月XX日以上是针对幼儿园日常水电维修合同的文档，希望双方能够遵守协议，共同保障幼儿园设施的正常运行，为幼儿提供一个安全舒适的教育环境。
祝双方合作愉快！篇2幼儿园日常水电维修合同甲方（委托方）：_________________（单位名称）法定代表人：__________________联系地址：_______________________联系电话：_______________________乙方（承包方）：_________________（单位名称）法定代表人：__________________联系地址：_______________________联系电话：_______________________鉴于甲方为幼儿园，需要对日常的水电设施进行维修保养，为了保障幼儿园师生的正常生活和学习，双方经友好协商，达成如下合同：第一条合同项目及内容1. 乙方将为甲方提供日常水电设施的维修、保养、检测等服务，包括但不限于：（1）水管、水龙头、水箱等水利设施的维修保养；（2）电线、插座、开关等电力设施的维修保养；（3）其他任何与水电设施维修相关的工作。
【刘可】幼儿园给排水计算书
幼儿园-给排水专业计算书设计：校对：审核：日期：XXXXXXXXXXX建筑设计有限公司目录一、生活给水系统有关计算1、管道水力计算2、对室内管网所需水压进行校核3、最大日用水量、最大时用水量计算4、引入管径计算二、生活排水系统的有关计算1、按经验及有关规定确定某些排水管径2、最大日排水量、最大时排水量计算三、灭火器配置:施工设计计算书一、生活给水系统有关计算1、管道的水力计算本建筑为三层幼儿园建筑。
生活给水系统由市政直接供水，只要室外管网满足三层给水最不利点的压力要求即可满足要求。
市政提供的供水约为270~300Kpa 。
----------------------------------------------------------------------------------------------------------- (1)、给水立管JL-1进行管道水力计算: 采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式gN 2.0α=g q式中：q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：1.5 建筑类型：办公楼、商场 计算结果：沿程水头损失累计为:yh∑= 0.0094MPa局部水头损失按沿程30%计算为：30%jy hh =∑∑=0.3X 0.94=0.0028MPa3、对室内管网所需水压进行校核:H1: 引入管起点至配水最不利点位置高度所要求的静水压H1=0.0825MpaH2 : 引入管起点至配水最不利点的给水管路即计算管路的沿程与局部水头损失之和H2=0.0094+0.0028＝0.0122MPaH3:水流通过水表时的水头损失:分户水表采用DN20口径的分户水表，其公称流量为:2.5m3/h ，最大流量为5m3/h 所以每层分户水表的水头损失为:2222max 0.450.20250.81()(55)0.010.25100g g d bq q h Kpa q K X X ===== H4:配水最不利点所需的流出水头H4=0.10MPa给水系统JL1-5所需压力H: H=H1+H2+H3+H4=0.0825+0.0122+0.00081+0.10=0.1955MPa<0.27MPa 满足要求.-------------------------------------------------------------------------------------------------------- (2)、最大日用水量、最大时用水量计算:高日，最大时用水量计算书按照建筑给水排水设计规范 （GB 50015-2003）（2009年版）进行计算 各用水部位统计结果如下:二、生活排水系统的有关计算:1.参照规范及设计说明相关规定：洗脸盆，地漏，淋浴排水管管径为De50mm ，大便器管径为De110mm, 立管管径为De110mm 。
三林幼儿园给排水计算书09.10
一．概况本工程位于上海市浦东区，属新建工程。
总用地面积约10996.2平方米，总建筑面积为6345.89平方米。
共3层，内设有16个班级， 1个一层的多功能活动室及其它辅助功能用房，建筑占地面积为2483.93平方米。
建筑物耐火等级为二级。
依据规范设置室内外给排水消防系统。
二．生活给水计算1.由城市自来水作为水源。
由市政给水管网提供两路DN150给水管，使其在基地内呈环状布置，以供生活及消防用水。
市政供水压力不小于0.16MPa。
2．用水量计算：（1）儿童及老师用水：人数：儿童350人，教职工50人。
用水量标准：儿童40 L/人〃天；教职工50 L/人〃天时变化系数： K＝2.0；使用时间： 10小时；最高日用水量： Q d1＝（350×40+50×50）／1000＝16.5 m3/day最大时用水量： Q h1＝16.5×2.0／10＝3.3 m3/hr平均时用水量： Q h平1＝16.5／10＝1.65m3/hr（2）道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2〃次；使用时间：以2 h/ 次，上、下午各一次计；面积：约3800 m2；最高日用水量： Q d2＝2×3800×2／1000＝15.2 m3/day最大时用水量： Q h2＝15.2／4＝3.8 m3/hr平均时用水量： Q h平2＝3.8 m3/hr（3）未预见水量：按用水量10～15 %计。
（4）总用水量：Q d＝（16.5+15.2）×1.15＝36.5m3/dayQ h＝（3.3+3.8）×1.15＝8.2 m3/ hr3．供水方式：一层厨房、厨房内卫生间以及观察室卫生间充分利用市政给水压力不小于0.16MPa直接供水；教室内卫生间以及教职工卫生间利用水池—变频泵加压供水。
水泵房内水池的贮水量按儿童和老师用水的最大日生活用水量的40％计算：水池有效容积 V水池＝16.5×40％＝6.6 m34．设备选型：变频泵一用一备，Q＝18.0 m3/h 选DN80 v＝1.09m/s i＝150×10-3H＝(7.5＋1.2＋15)＋1.3×150×10-3×100＝43.2 m选用: 50AAB18-45-4 N＝4.0KwQ＝18 m3/时 H＝45 m5. 给水管径计算：计算公式 q g＝ 0.2αN g0.5＋KN g以卫生间1为例给水计算表1 q＝0.2α√N j+k N j (α＝1.2 k＝0)QgDe40，V＝1.08m/s，满足技术措施2.4.16条要求注：1)如计算值小于该管段上一个最大卫生器具给水额定流量时，Qg＝一个最大的卫生器具给水额定流量2)如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，Qg＝卫生器具给水额定流量累加所得流量值3)有大便器延时自闭冲洗阀的给水管段，大便器延时自闭式冲洗阀的给水当量均以0.5计，计算得到Qg附加1.1L/S三．消防计算1．消火栓给水计算按《上海市民用建筑水灭火系统设计规程》DGJ 08-94-2007 的要求执行。
