装配图绘制注意事项
Proe装配图设计简易教程
一、组件模块快捷键:ctrl+alt+左键竖直平移元件ctrl+alt+中键旋转元件 ctrl+alt+右键 在屏幕上平移元件.Proe 装配图设计简易教程•二、装配注意事项:• 1.装配零件时,所有的零件必须放在同一个目录下.• 2.装配时所生成的零件,必须与所装配零件放在同一目录.三、装配约束条件:1. 自动(Automatic ):按照系统提供的默认方式定位元件，能够依照参照情况自动判定何种约束，如选取两根轴，系统会自动使用对齐约束。
2.匹配(Mate):约束两平面平行贴合，两平面的指向相反。
(即面对面)3. 对齐(Align) ：所选择的曲面指向相同且共面，也可以指定两轴线同轴，两点共点。
4.插入(Insert ):将选择的旋转曲面（圆柱形曲面）插入另一个旋转面，约束孔与轴同心，与轴Align的效果相同，但在参照轴不方便或无法选择的情况下， Insert约束方式显得很有效。
但使用插入命令时，参照圆柱曲面中不一定包含轴线。
也可不是全360度圆柱曲面5.相切(Tangent )：装配零件与元件中的参照对象之间相切，其参照对象是模型中的表面或基准平面，但元件或装配零件至少包含一张曲面。
6. 坐标系(Coord sys) :装配零件和元件之间的坐标系自动吻合，两个坐标系的x,y,z轴自动对齐，只需一个约束条件就可为元件完全定位。
•四、剖切装配图•作用：看装配图的内部结构•１．装配模式下创建实体特征只允许去除材料或者是孔特征，而家材特征对装配模型没有任何意义．•２．如果内部结构要保留，在模型树中选择编辑定义－相交－（先把自动更新点掉）选择相应的保留特征－右键移除－确定．即可重新生成保留内部结构的剖切装配图特征．•五、分解装配图•作用：出工程图比较方便．•１、系统分解视图：•步骤：视图－分解－分解视图（此为系统内的分解，分解的结果较乱）•取消分解•步骤：视图－分解－分解视图•２、手工分解视图•步骤：视图－分解－编辑位置－分解位置菜单－点选运动参照－点选图元－移动到合适的位置。
工程制图基础习题集(第二版)-解答
培养创新能力
通过探索性题目的设置，激发学生的创新思维， 培养其创新能力。
ABCD
提高实践能力
习题集中的题目通常结合实际工程案例，有助于 学生培养解决实际问题的能力。
促进自主学习
习题集为学生提供了自主学习的平台，有助于培 养其自主学习和终身学习的能力。
习题集的结构和内容
题型多样
01
习题集包含多种题型，如选择题、填空题、简答题、作图题等，
转功能和支撑作用。
06 零件图与装配图的绘制
零件图的绘制
零件图的绘制步骤 确定视图布局，选择适当的视图数量和位置。
绘制零件的外形轮廓，注意比例尺的使用。
零件图的绘制
01
标注尺寸，包括定形尺寸、定位尺寸和总体尺寸。
02
添加技术要求，如表面粗糙度、公差等。
03
零件图绘制的注意事项
零件图的绘制
确保视图之间投影关系的一致性。 注意断面图、剖视图的选择和绘制。 正确使用各种标注符号和标准。
3
视图的绘制方法
使用绘图工具按照规定的线型和比例绘制视图， 注意线条的粗细、虚实和交叉关系等细节问题。
04 机件的表达方法
机件的视图表达
总结词
视图表达是工程制图中最基本的表达方式，通过主视图、俯视图和左视图等不同角度的投影，完整地展现机件的 结构和形状。
详细描述
视图表达主要通过正投影法将机件的三维形状转化为二维图形，通常采用主视图、俯视图和左视图三个基本视图 ，从不同方向反映机件的结构特征。在绘制视图时，应遵循“长对正、高平齐、宽相等”的原则，确保各视图之 间的投影关系准确无误。
投影的分类和应用
01
第一角投影和第三角投影
根据观察者和物体在投影面上的相对位置，投影可分为第一角和第三角
机械装配图的画法-工程
机械装配图的画法-工程概述装配图是用来表达部件或机器的一种图样，是进行设计、装配、检验、安装、调试和维修时所必需的技术文件，。
§１装配图的内容(1)一组图形：表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。
(2)必要的尺寸：主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。
(3)技术要求：提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求.(4)零件的编号和明细栏:说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。
(5)标题栏：填写图名、图号、设计单位，制图、审核、日期和比例等。
§2部件或机器的表达•装配图以表达工作原理，装配关系为主，力求做到表达正确、完整、清晰和简练。
•需很好地掌握国家标准所规定的各种表达方法和视图方案的选择问题。
•画图时先选主视图，再考虑其它视图，然后再综合分析确定一组图形。
2.1 装配图图样画法2.1.1 实心零件的画法在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或与对称平面相平行的平面或轴线时，则这些零件均按不剖绘制。
如需要特别表明这些零件上的局部结构，如凹槽、键槽、销孔等则可用局部剖视表示2.1.2 相邻零件的轮廓线和剖面线的画法•两相邻零件的接触面或配合面只用一条轮廓线表示，而未接触的两表面用两条轮廓线表示，若空隙很小可夸大表示。
• 相邻的两个（或两个以上）金属零件，剖面线的倾斜方向应相反，或者方向一致而间隔不等以示区别。
•同一零件在不同视图中的剖面线方向和间隔必须一致。
2.1.3 拆卸画法当某些零件遮住必须表示的装配关系时，可将某些零件拆卸后绘制。
2.1.4 零件移出画法2.1.5 相邻辅助零件的表示法相邻辅助零、部件用双点画线绘制，一般不应遮盖其后面的零（部）件。
2.1.6 剖视图中再剖视的画法在剖视图的剖面中可再作一次局部剖，采用这种表达方法时，两个剖面的剖面线应同方向、同间隔，但要互相错开，并用引出线标注其名称。

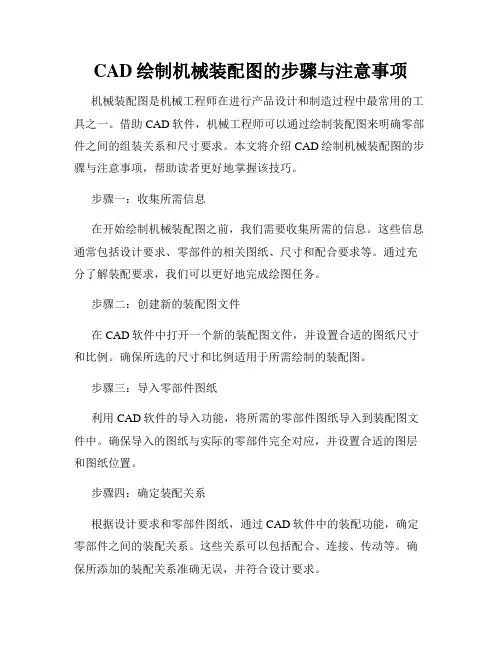

CAD绘制机械装配图的步骤与注意事项
CAD绘制机械装配图的步骤与注意事项机械装配图是机械工程师在进行产品设计和制造过程中最常用的工具之一。
借助CAD软件，机械工程师可以通过绘制装配图来明确零部件之间的组装关系和尺寸要求。
本文将介绍CAD绘制机械装配图的步骤与注意事项，帮助读者更好地掌握该技巧。
步骤一：收集所需信息在开始绘制机械装配图之前，我们需要收集所需的信息。
这些信息通常包括设计要求、零部件的相关图纸、尺寸和配合要求等。
通过充分了解装配要求，我们可以更好地完成绘图任务。
步骤二：创建新的装配图文件在CAD软件中打开一个新的装配图文件，并设置合适的图纸尺寸和比例。
确保所选的尺寸和比例适用于所需绘制的装配图。
步骤三：导入零部件图纸利用CAD软件的导入功能，将所需的零部件图纸导入到装配图文件中。
确保导入的图纸与实际的零部件完全对应，并设置合适的图层和图纸位置。
步骤四：确定装配关系根据设计要求和零部件图纸，通过CAD软件中的装配功能，确定零部件之间的装配关系。
这些关系可以包括配合、连接、传动等。
确保所添加的装配关系准确无误，并符合设计要求。
步骤五：调整零部件位置和尺寸根据装配要求，使用CAD软件中的移动、旋转和缩放等功能，调整零部件的位置和尺寸。
确保零部件之间没有碰撞或交叉，并保持合适的间距和配合关系。
步骤六：添加标注和尺寸在装配图上添加必要的标注和尺寸，以便清晰地表示装配要求和尺寸要求。
这些标注可以包括尺寸、公差、配合类型、材料等信息。
确保标注和尺寸的准确性和清晰度。
步骤七：创建装配目录和清单根据装配图的内容，创建装配目录和清单。
这些目录和清单可以用于查找和记录不同零部件的信息和数量。
确保装配目录和清单的完整性和准确性。
步骤八：检查和修正错误在绘制机械装配图的过程中，应定期检查和修正可能存在的错误。
这些错误可能包括尺寸错误、配合错误、标注错误等。
确保装配图的准确性和规范性。
注意事项：1. 在绘制机械装配图之前，要充分了解装配要求和零部件相关的信息，确保绘图的准确性；2. 在绘制装配图时，要严格按照标准和规范要求进行，确保图纸的规范性和可读性；3. 在绘制过程中，要遵循逻辑和顺序，确保零部件的正确装配关系；4. 在添加标注和尺寸时，要确保准确无误，并符合设计要求；5. 定期检查和修正可能存在的错误，以保证装配图的准确性和可靠性。

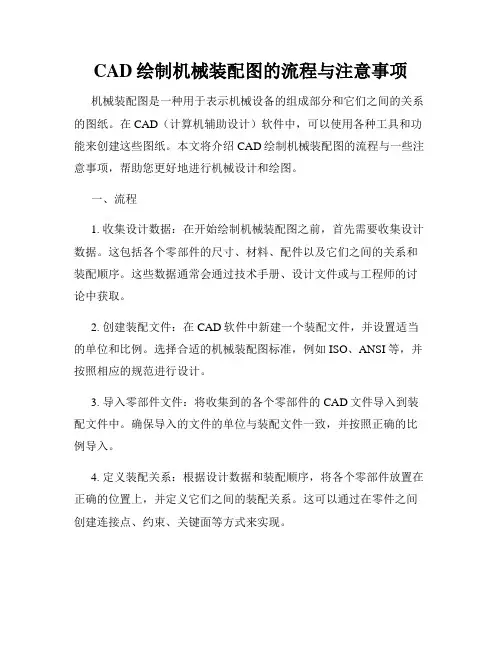

CAD绘制机械装配图的流程与注意事项
CAD绘制机械装配图的流程与注意事项机械装配图是一种用于表示机械设备的组成部分和它们之间的关系的图纸。
在CAD（计算机辅助设计）软件中，可以使用各种工具和功能来创建这些图纸。
本文将介绍CAD绘制机械装配图的流程与一些注意事项，帮助您更好地进行机械设计和绘图。
一、流程1. 收集设计数据：在开始绘制机械装配图之前，首先需要收集设计数据。
这包括各个零部件的尺寸、材料、配件以及它们之间的关系和装配顺序。
这些数据通常会通过技术手册、设计文件或与工程师的讨论中获取。
2. 创建装配文件：在CAD软件中新建一个装配文件，并设置适当的单位和比例。
选择合适的机械装配图标准，例如ISO、ANSI等，并按照相应的规范进行设计。
3. 导入零部件文件：将收集到的各个零部件的CAD文件导入到装配文件中。
确保导入的文件的单位与装配文件一致，并按照正确的比例导入。
4. 定义装配关系：根据设计数据和装配顺序，将各个零部件放置在正确的位置上，并定义它们之间的装配关系。
这可以通过在零件之间创建连接点、约束、关键面等方式来实现。
5. 添加约束和关系：为了确保装配的正确性和稳定性，可以在零件之间添加适当的约束和关系。
这包括定位约束、相对运动约束、旋转约束等，以保持零件之间的正确关系和运动。
6. 创建装配约束：根据设计需求和装配过程中的要求，可以创建装配约束来控制零件的位置和运动。
这可以通过限制零件的自由度、调整约束条件和定义装配序列等方式来实现。
7. 添加细节和注释：在装配图中添加细节和注释，以提供更多的信息。
这可以包括尺寸标注、注释说明、材料规格等，以便于人们理解装配图并进行进一步的制造和装配工作。
8. 完成装配图：在确认装配图的正确性和完整性之后，进行最后的调整和修正，并完成装配图的绘制。
确保装配图的清晰、准确和易于理解，以便于制造和使用。
二、注意事项1. 尺寸和比例：在绘制机械装配图时，确保使用准确的尺寸和比例。
这需要根据设计需求和适当的标准来选择合适的比例，并精确地绘制零件和装配关系。
零件图和装配图
公差标注
根据零件的功能要求，标注出适 当的公差，以确保零件的互换性 和功能性。
技术要求
在零件图上注明对零件的材料、 热处理、表面处理等方面的技术 要求，以确保零件的质量和性能。
02
装配图
装配图的概念
装配图
表示机器或部件的总体结构、各组成 零件之间的装配关系、连接方式以及 安装与拆卸顺序的图样。
目的
03
零件图与装配图的区别 与联系
定义与目的
零件图
表示单个零件的详细结构、尺寸、技术要求等的图纸，用于指导零 件的加工、检验和装配。
装配图
表示机器或部件的整体结构、装配关系、连接方式、润滑系统、密 封系统等的图纸，用于指导产品的装配、调试和维修。
联系
零件图和装配图都是工程图纸的重要组成部分，它图、俯视图、左 视图等多个视图，需明确每个视图所 代表的方位和角度。
理解尺寸标注
零件图的尺寸标注非常重要，需仔细 阅读并理解每个尺寸的含义和作用。
关注技术要求
技术要求中会包含零件的材料、热处 理、表面处理等要求，需仔细阅读并 理解。
分析零件结构
通过视图和尺寸标注，分析零件的结 构和形状，理解其功能和作用。
为机器或部件的生产制造、检验、安 装与维修提供依据。
装配图的绘制要求
完整性
必须完整地表示机器或部件的全部组 成零件，并正确地反映它们之间的装 配关系。
正确性
清晰性
图面布局合理，视图表达清晰，使观 看者能一目了然地了解机器或部件的 总体结构和各零件的装配关系。
零件的形状、大小、装配关系应完全 符合设计要求。
03
零件图：主要用于生产车间，指导工人加工、检验 零件。
表达内容
装配图
装配图(装配图中的尺寸标注、零件序号和明细栏)
01
审核与修改Leabharlann 完成装配图的绘制后，需要进行审核 与修改，确保图纸的准确性和完整性。
05
02
绘制装配示意图
在绘制正式装配图之前，先绘制装配 示意图，以帮助确定各零件的相对位 置和装配关系。
03
绘制零件草图
根据装配示意图，绘制各零件的草图， 包括零件的结构形状、尺寸、配合性 质等。
04
绘制装配图
在零件草图的基础上，完成装配图的 绘制，包括标注尺寸、技术要求、零 件序号等。
指导生产和装配过程
装配图是生产和装配过程中的重要依据，它详细 标明了各零件的尺寸、配合性质、安装顺序等， 使得生产人员能够按照图纸进行生产和装配。
保障产品质量
在产品设计和开发过程中，装配图是确保产品质 量的重要工具。通过装配图，可以检查出设计中 的错误和不合理之处，从而避免在后期生产中出 现质量问题。
角度标注
用于标注两线之间的夹角或圆 弧的角度。
半径和直径标注
用于标注圆弧的半径或圆的直 径。
坐标标注
用于标注零件在装配图中的位 置坐标。
尺寸标注的注意事项
优先选用基本单位
避免使用封闭尺寸链
尺寸标注应优先选用国际标准的基本单位 ，如米、厘米、毫米等。
封闭尺寸链会导致尺寸标注出现冗余和矛 盾，应尽量避免使用。
建立管理流程
建立零件序号的管理流程，明确责任和分工。
定期维护
定期对零件序号进行维护和更新，确保其准 确性和完整性。
记录和统计
对零件序号进行记录和统计，以便于查询和 追溯。
培训和指导
对相关人员进行培训和指导，提高其零件序 号的标注和管理能力。
04
明细栏
明细栏的内容
机械课程设计图设计注意事项
图绘制注意事项与要求
一、装配图
1、基本要求（一定要遵守，被发现没按要求，一律不及格）：
1）、齿轮，齿轮中心矩、轴的结构尺寸一定要与设计说明书数据一致；
2）、三视图尺寸要对应（主俯视图长相同，主左视图高相等，俯左视图宽相等）3）、装配图要标总长、总宽、总高，明细栏（按顺序，要整齐），配合尺寸（重点处：齿轮孔处、联轴器处、轴承内外圈处）
2、细节部分要求
①齿轮啮合处要画5条线（1条中心线，1条虚线，3条实线。
②齿轮前后都要定位可靠（这段轴的长度比齿轮宽短1-2mm），
③箱体内壁从左到右是一条直线，
④承轴两端面要定位，3对承轴内端面到箱体内壁的矩离都应相等
⑤注意轴伸出这端的画法（有密封圈，有间隙）
⑥圆、轴处注意画中心线
⑦上、下箱体结合处没有被遮住的地方要画粗实线
⑧螺栓、销钉等联接件是按不剖处理，是没有被任何零件遮住的。
⑨螺栓、销钉联接的两个零件是不同零件，剖面线应不同
⑩轴承端盖处有密封圈和螺栓联接
⑾注意密封圈、剖面线和螺纹联接的画法。
⑿注意透气孔的画法。
二、零件图
1、基本要求（一定要遵守，被发现没按要求，一律不及格）：
轴的结构尺寸一定要与设计说明书数据一致
2、轴的细节画法参考课程设计手册。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配图绘制注意事项
一、绘制次序：
1．从可以决定总体构造尺寸和关键部件开始。
例如：关键轴，与被加工对象相接触旳部分。
2．先内后外，传动链－支撑壳体－外框架－基座。
3．详细细部一定要参照多种构造图册，不要想象，例如：轴与轴承和支撑旳构造；齿轮、链轮等与轴旳连接；电机、减速机旳安装等。
二、有关装配图应当标注旳尺寸：
1．总体尺寸。
长、宽、高，一定是最大外形尺寸。
2．与安装有关旳尺寸。
例如：底座安装螺栓位置尺寸，导轨间距，底轮旳中心距。
3．关键部位旳配合尺寸。
例如：齿轮与轴旳配合尺寸，轴承与轴和孔旳配合尺寸。
4．与加工操作、装夹工件有关旳尺寸。
例如：焊枪上下位置与工作台面旳尺寸，焊接小车左右位移旳行程，操作空间尺寸。
三、有关明细表旳问题：
1．明细表旳内容大概分3类：A 要加工旳应画零件图旳部分；B 原则件。
例如：螺钉、螺母、垫片、轴承、链条、档圈等；C 外购件。
如电机、减速机、焊机等（注意属
于外购件上旳螺钉螺栓等不用标出）。
2．明细表旳原则是――但凡设备上有旳都要在明细表上体现，不能缺。
但可以采用总装图－分部件装配图－零件图旳方式，那在总装图明细表上体现旳，在分部件装配
图上就不用了。
四、剖面线：
1．同一种零件旳剖面线应相似，虽然在不一样视图上旳也应统一。
2．相邻零件旳剖面线应用方向和密度辨别。
3．焊接件一种引出号（明细表上是一种件），按一种零件处理。
五、技术规定：
1．装配图旳技术规定是指对设备整体和装配时旳有关规定。
例如：基座涂红色防锈漆；A与B装配后相对运动应顺畅，无明显阻力和震动；基座安装前应
调平；应试车2－3小时后重新紧固安装螺栓等。
2．设备旳关键部分旳深入规定。
例如：安装后应保证A相对与B旳垂直度误差不不小于0.02；安装后应检测轴B旳跳动度，其误差不不小于0.01等。
六、图纸标号：
总装配图旳标号应当采用设备旳拼音缩写加.0，例如：钢筋焊接设备牵引机构装配图编号为：GJHJQY.0
装配图中零件图旳编号（是要加工旳零件，不包括原则件和外购件）从装配图编号后加-编号，例如上面装配图旳第一种零件（明细表从下往上排）是GJHJQY.0-1；第二个是GJHJQY.0-2，依次类推。
若设计中有多张装配图，则编号是拼音缩写加.1 .2….依次类推；例如上例中钢筋上料机构装配图编号为; GJHJSL.1,从这张装配图上引出旳零件则为GJHJSL.1-1；GJHJSL.1-2.。
依次类推。
