钢渣粉和钢铁渣粉
《钢铁渣粉》国家标准编制说明
《钢铁渣粉》国家标准编制说明1 前言钢铁渣（钢渣和高炉矿渣）是钢铁厂冶炼钢铁产生的副产物，约为钢产量的30%~40%和12%~15%。
近年来随着我国钢铁工业的迅猛发展，钢铁渣产生量也逐年增加。
二者综合利用率、基本性质和利用途径存在较大差异：高炉矿渣综合利用率约77%，水淬后主要矿物组成为硅铝质玻璃体，具有较好的潜在水硬性，可磨细作水泥混合材和混凝土掺合料；钢渣综合利用率约22%，主要矿物组成为过烧硅酸三钙和硅酸二钙、橄榄石、蔷薇辉石、RO 相等，主要用途是作道路材料、工程回填材料、建材制品、磨细作水泥混合材和混凝土掺合料等。
钢渣磨细作水泥混合材和混凝土掺合料是钢渣高价值资源化利用的主要途径，但由于活性较低、制备成本较高等原因制约了钢渣粉的推广应用。
钢铁渣均为钢铁企业产生的工业废渣，将二者协同制备高性能建筑材料具有无可比拟的优势，且二者混合使用也具有以下特点：改善单掺矿渣粉带给混凝土的易泌水、离析，利用钢渣粉的微膨胀特性减少大掺量矿渣粉带给混凝土的收缩大、易开裂的缺点等。
另外协同制备钢铁渣粉也可以帮助钢铁厂解决钢铁渣“零排放”的环保压力。
其实早在上世纪七八十年代我国生产钢渣矿渣水泥时即开始了钢铁渣的混合使用工作，但由于是采取钢铁渣和熟料、石膏等混合粉磨的方式制备水泥，各种物料难以磨至理想的细度（熟料一般需磨至300m2/kg以上，而钢铁渣需磨至400m2/kg 以上），因此所制备的钢渣矿渣水泥强度难以满足施工要求。
进入二十世纪以来，各种新型高效粉磨设备如立磨、卧式辊磨等的出现，使得高效低耗制备钢渣粉和矿渣粉成为现实，可以为水泥和混凝土生产企业提供细度合适和活性良好的钢铁渣粉。
2 任务来源和前期工作2008年国家标准化管理委员会在“2008年资源节约与综合利用、安全生产等国家标准”标准制定计划中列入《钢铁渣粉》国家标准。
根据国标委综合[2008]168号文要求，由中冶建筑研究总院有限公司负责制定，项目编号为20083323-T-605。
钢渣处理与钢铁渣粉技术-很全
单位：万吨
前言 国内外钢渣处理工艺对比
钢渣热闷处理工艺推广应用情况 卧式辊磨制备钢铁渣粉
钢铁渣粉作混凝土掺合料 标准制定为钢铁渣粉的推广应用开辟绿色通道
四、卧式辊磨制备钢铁渣粉
钢铁渣粉是以钢渣和粒化高炉矿渣等为主要原料，分别 粉磨成一定细度并按合理比例混合均匀而成的粉体。
采用传统球磨机粉磨钢渣能耗较高（吨产品电耗约 70~80kW.h ），渣粉成本较高，影响推广。中国京 冶工程技术有限公司将钢渣采用卧式辊磨进行粉磨试 验，吨产品电耗在 31.2kw.h 以下。
3 、 吨 渣 处 理综 合能耗 为 1 . 2kg 标 准煤。
4 、 吨 渣 水 耗 3 0 0 kg 。
5 、 渣 钢 品 位 > 8 5 % ，磁选 粉品位 >6 0 % 。
二、国内外钢渣处理工艺对比
钢渣热闷技术利用钢渣余热热闷
吨钢渣主机能耗比其他方法降低75%~96%
12.03
4.44 0.4 热闷工艺 陈化法
包钢等28家企业应用。年钢渣处理量占全国钢渣总量的25.47%。
鞍钢鲅鱼圈钢渣热闷生产线
近 三 年 新 建 和改扩 建钢渣 处理 生 产 线 有 8 0 % 采用本 技术 。
太钢钢渣热闷生产线
本钢钢渣热闷生产线
首钢京唐钢钢渣热闷生产线
三、钢渣热闷技术推广应用情况
累 计 处 理 钢 渣约 3 5 0 0 万吨， 回收废 钢 2 28 万 吨，磁 选粉 3 2 9 万吨。
三、钢渣热闷技术推广应用情况
钢渣热闷自解处理技术
该 技 术 充 分 利 用 钢 渣 余 热 ， 生 成 蒸 汽 消 解 f- C a O 、
f- M g O ， 使 其 稳 定 。 钢 渣 中 废 钢 回 收 率 高
2024年钢渣粉市场调查报告
钢渣粉市场调查报告1. 简介本报告旨在对钢渣粉市场进行全面调查和分析，以了解市场现状、竞争态势、发展趋势等。
2. 市场概述2.1 钢渣粉的定义钢渣粉，又称钢渣微粉，是指在钢铁生产过程中产生的废弃物钢渣经过破碎、磨碎等工艺处理后得到的细粉末状物料。
2.2 钢渣粉的用途钢渣粉在建筑、水泥、路基等领域具有广泛的应用。
它可以作为一种廉价的添加剂，用于提高水泥、混凝土等材料的强度和耐久性。
3. 市场调查结果3.1 市场规模根据我们的调查，钢渣粉市场在过去几年里呈现稳步增长的趋势。
预计未来几年，市场规模将继续扩大。
3.2 市场竞争态势目前，钢渣粉市场存在一定的竞争。
主要竞争对手包括国内钢铁企业和一些专业的废弃物处理公司。
一些大型钢铁企业在钢渣粉领域具有较强的竞争优势，但一些小型企业也在积极进入市场。
3.3 主要市场区域调查显示，目前钢渣粉市场主要集中在发达地区和城市，如华东地区、华北地区等。
这些地区有较强的建筑需求和基础设施建设，对钢渣粉的需求量大。
3.4 发展趋势根据市场调查和行业专家的意见，钢渣粉市场在未来有望继续保持良好的发展势头。
主要原因包括：•环保要求的提升：钢渣粉作为废弃物的再利用，符合环保要求，得到政府的支持。
•建筑行业需求的增加：随着城市化进程的加快，建筑需求不断增加，对钢渣粉的需求也将增加。
•技术的进步：钢渣粉的处理技术越来越成熟，产品质量得到提高，进一步推动市场发展。
4. 市场前景综合以上调查结果，我们认为钢渣粉市场具有广阔的前景和潜力。
未来几年，市场规模有望继续扩大，竞争态势将更加激烈。
同时，政府的政策支持和技术进步将进一步推动市场的发展。
5. 结论钢渣粉市场调查报告的目的是为了全面了解市场现状和发展趋势，帮助投资者和企业家做出准确的决策。
根据我们的调查和分析，我们认为钢渣粉市场具有良好的发展前景，并值得进一步关注和投入。
2024年钢渣粉市场调研报告
2024年钢渣粉市场调研报告1. 背景钢渣粉是一种由钢铁生产过程中产生的废渣经过磨碎处理而得到的细粉状物料。
由于其具备高硅酸盐、矿渣等成分，钢渣粉被广泛应用于建筑材料、水泥制造、道路施工等行业。
本次调研旨在深入了解钢渣粉市场的现状和发展趋势，为相关企业提供市场分析和发展建议。
2. 调研方法本次调研采用了定性和定量相结合的方法，包括市场调研问卷、专家访谈、行业报告分析等。
通过这些方法，我们从不同角度对钢渣粉市场进行了全面调研，并收集、整理了相关数据和信息。
3. 市场规模及趋势根据调研数据显示，钢渣粉市场在过去几年保持了稳定发展的态势。
市场规模从2016年的XX亿增长至2019年的XX亿，年均复合增长率为X%。
预计未来几年，钢渣粉市场仍将保持一定程度的增长，主要受到建筑行业的需求推动。
4. 市场需求分析钢渣粉在建筑材料领域的应用需求较为旺盛。
首先，钢渣粉作为水泥掺合料，能够提高混凝土的强度和耐久性，因此得到了广泛使用。
其次，在道路工程中，钢渣粉可以替代部分水泥，减少资源消耗，降低成本。
此外，由于钢渣粉具备矿渣特性，它还可以作为填料用于土壤改良和固化处理。
5. 市场竞争分析当前，钢渣粉市场竞争较为激烈，主要的竞争对手有国内外的钢渣粉生产企业。
国内钢渣粉生产企业具备一定的技术优势和规模效应，且与建筑材料企业建立了长期合作关系，具备一定稳定的客户资源。
而国外钢渣粉生产企业则通过技术创新和质量优势在市场上获得一定份额。
6. 市场发展前景和建议从调研结果来看，钢渣粉市场具备较好的发展前景。
建筑行业对于环保和节能要求的提高，以及对于混凝土强度和耐久性的要求不断增加，都为钢渣粉市场的发展提供了机遇。
同时，钢渣粉生产企业应加大技术创新和研发投入，提高产品质量和性能，以增加市场竞争力。
综上所述，钢渣粉市场在市场规模、需求和竞争等方面具备一定的优势和潜力。
相关企业可以通过加强技术创新、拓展市场渠道等方式，进一步提升产品竞争力，实现稳定增长和可持续发展。
钢渣粉在混凝土中的应用

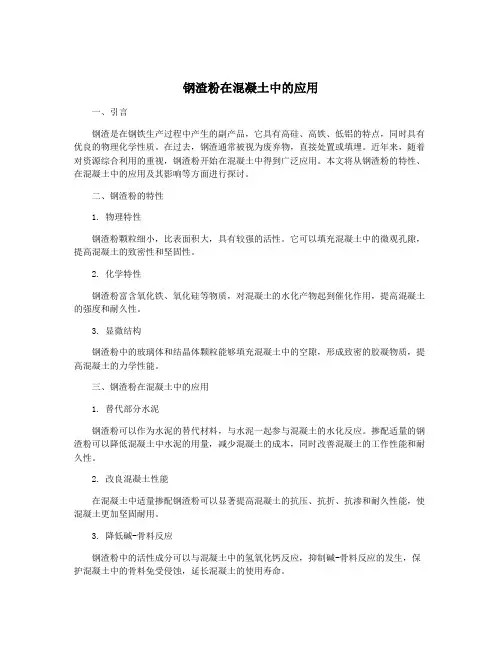

钢渣粉在混凝土中的应用一、引言钢渣是在钢铁生产过程中产生的副产品，它具有高硅、高铁、低铝的特点，同时具有优良的物理化学性质。
在过去，钢渣通常被视为废弃物，直接处置或填埋。
近年来，随着对资源综合利用的重视，钢渣粉开始在混凝土中得到广泛应用。
本文将从钢渣粉的特性、在混凝土中的应用及其影响等方面进行探讨。
二、钢渣粉的特性1. 物理特性钢渣粉颗粒细小，比表面积大，具有较强的活性。
它可以填充混凝土中的微观孔隙，提高混凝土的致密性和坚固性。
2. 化学特性钢渣粉富含氧化铁、氧化硅等物质，对混凝土的水化产物起到催化作用，提高混凝土的强度和耐久性。
3. 显微结构钢渣粉中的玻璃体和结晶体颗粒能够填充混凝土中的空隙，形成致密的胶凝物质，提高混凝土的力学性能。
三、钢渣粉在混凝土中的应用1. 替代部分水泥钢渣粉可以作为水泥的替代材料，与水泥一起参与混凝土的水化反应。
掺配适量的钢渣粉可以降低混凝土中水泥的用量，减少混凝土的成本，同时改善混凝土的工作性能和耐久性。
2. 改良混凝土性能在混凝土中适量掺配钢渣粉可以显著提高混凝土的抗压、抗折、抗渗和耐久性能，使混凝土更加坚固耐用。
3. 降低碱-骨料反应钢渣粉中的活性成分可以与混凝土中的氢氧化钙反应，抑制碱-骨料反应的发生，保护混凝土中的骨料免受侵蚀，延长混凝土的使用寿命。
四、钢渣粉在混凝土中的影响1. 强度影响适量掺入钢渣粉可以提高混凝土的抗压、抗折强度，改善混凝土的力学性能。
但过量掺入可能会影响混凝土的强度发展，因此需要控制掺量。
2. 施工性影响钢渣粉的加入可以改善混凝土的流动性和减水性，使混凝土更易施工，但过量掺入可能导致混凝土凝结时间延长。
3. 环境影响钢渣粉的资源综合利用可以减少对自然资源的消耗，同时降低对环境的影响，减少废弃物对环境造成的污染。
五、结论通过对钢渣粉在混凝土中的应用的探讨，可以得出以下结论：钢渣粉作为一种新型矿渣材料，具有良好的物理化学性能，可以广泛应用于混凝土中。
钢铁渣粉对混凝土中钢筋的保护作用.

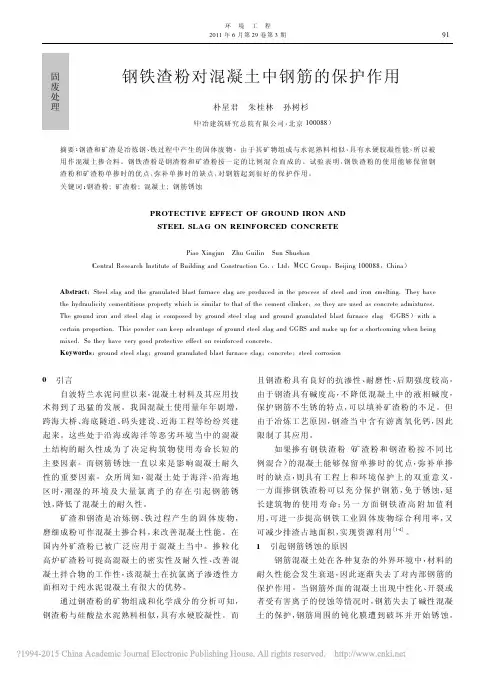

固废处理钢铁渣粉对混凝土中钢筋的保护作用朴星君朱桂林孙树杉（中冶建筑研究总院有限公司，北京100088）摘要：钢渣和矿渣是冶炼钢、铁过程中产生的固体废物。
由于其矿物组成与水泥熟料相似，具有水硬胶凝性能，所以被用作混凝土掺合料。
钢铁渣粉是钢渣粉和矿渣粉按一定的比例混合而成的。
试验表明，钢铁渣粉的使用能够保留钢渣粉和矿渣粉单掺时的优点，弥补单掺时的缺点，对钢筋起到很好的保护作用。
关键词：钢渣粉；矿渣粉；混凝土；钢筋锈蚀PROTECTIVE EFFECT OF GROUND IRON ANDSTEEL SLAG ON REINFORCED CONCRETEPiao Xingjun Zhu Guilin Sun Shushan（Central Research Institute of Building and Construction Co．，Ltd，MCC Group，Beijing100088，China）Abstract：Steel slag and the granulated blast furnace slag are produced in the process of steel and iron smelting．They have the hydraulicity cementitious property which is similar to that of the cement clinker，so they are used as concrete admixtures．The ground iron and steel slag is composed by ground steel slag and ground granulated blast furnace slag（GGBS）with a certain proportion．This powder can keep advantage of ground steel slag and GGBS and make up for a shortcoming when being mixed．So they have very good protective effect on reinforced concrete．Keywords：ground steel slag；ground granulated blast furnace slag；concrete；steel corrosion0引言自波特兰水泥问世以来，混凝土材料及其应用技术得到了迅猛的发展。
2024年钢渣粉市场分析现状
2024年钢渣粉市场分析现状引言钢渣粉是指钢铁冶炼过程中产生的废渣，经过加工后可以作为建筑材料和水泥添加剂。
它具有环保、节能和资源利用等优势，因此在市场上有着广泛的应用。
本文将对当前钢渣粉市场的现状进行综合分析。
市场规模根据市场调研数据显示，近年来钢渣粉市场持续增长。
目前，全球钢渣粉市场的年产值已超过100亿美元。
亚太地区是全球最大的钢渣粉市场，其中中国是最大的消费国和生产国。
市场驱动因素1. 环保要求随着全球环保意识的提高，各国政府实施了一系列环境保护政策和法规。
钢渣粉作为一种资源再利用产品，符合环保要求，并且可以替代传统的原料，因此得到了广泛的应用。
2. 节能减排钢渣粉在建筑材料和水泥生产中可以替代一部分水泥熟料，从而降低能耗和二氧化碳排放。
这符合各国政府对节能减排的要求，也是钢渣粉市场增长的重要驱动因素。
3. 建筑行业需求随着全球城市化进程的加快，建筑行业需求不断增长。
钢渣粉作为建筑材料的一种替代品，具有优良的性能和经济性，被广泛应用于混凝土、路面和地基工程等领域，满足了建筑行业对高质量和可持续发展的要求。
市场挑战1. 技术难题钢渣粉的生产和应用过程中存在一些技术难题，如颗粒粒径的控制、活性指数的提高等。
这些问题限制了钢渣粉市场的发展，并需要通过技术创新来解决。
2. 市场价格波动钢渣粉的市场价格受到多种因素的影响，如原料价格、产能和市场需求等。
这些因素的波动导致钢渣粉市场价格不稳定，给企业带来一定的经营风险。
3. 合规和标准化问题钢渣粉的生产和使用需要遵守一系列的行业标准和技术规范。
而各地的标准和规范不统一，给钢渣粉企业的生产和销售带来了一定的合规风险和管理难度。
市场前景尽管钢渣粉市场面临一些挑战，但随着环保和可持续发展的需求不断增加，钢渣粉市场仍然具有良好的前景。
### 1. 技术创新钢渣粉市场需要不断进行技术创新，提高产品的性能和质量，以满足市场的需求。
例如，通过研发新的加工技术，可以控制钢渣粉的颗粒粒径和活性指数，提高产品的使用性能。
2024年钢渣粉市场规模分析
2024年钢渣粉市场规模分析作者：智能助手引言钢渣粉是一种由钢铁工业中产生的炉渣经过研磨加工而成的粉状物料。
随着我国钢铁产能的不断扩大，钢渣粉作为一种新型的资源化利用产品，在建筑材料、水泥生产、道路工程等领域得到了广泛应用。
本文旨在对钢渣粉市场规模进行分析，探讨其发展趋势。
钢渣粉市场概况市场定义钢渣粉市场是指以钢渣粉作为主要产品的市场。
钢渣粉是一种具有细粒度、灰白色的粉状物料，一般由高炉渣或转炉渣经过研磨加工而成。
其主要成分包括SiO2、Al2O3、CaO等，具有优良的水化反应性和活性。
市场规模根据市场调研数据显示，钢渣粉市场在过去几年持续增长。
2018年，我国钢渣粉市场规模约为XX亿元人民币，到2023年预计将达到XX亿元人民币，年均复合增长率为XX%。
市场规模的增长主要受以下因素影响：1.产能扩大：近年来，我国钢铁产能不断扩大，钢渣的产量也相应增加，为钢渣粉市场提供了充足的原料供应。
2.政策支持：国家对于资源化利用的政策不断加大支持力度，对于钢渣粉等废弃物的利用促进了市场的发展。
3.工程需求增加：建筑材料、水泥生产、道路工程等领域对于钢渣粉的需求不断增加，促进了市场规模的扩大。
钢渣粉市场发展趋势技术创新随着科技的进步，钢渣粉生产技术不断提升。
目前，我国已经形成了一系列的钢渣粉生产工艺，包括湿法法磨制、干法法磨制等。
未来，随着技术的不断创新，钢渣粉的生产成本将进一步降低，产品质量也会得到提升。
市场细分目前，钢渣粉市场主要分为建筑材料领域、水泥生产领域和道路工程领域。
然而，随着市场需求的不断变化和行业发展的进步，钢渣粉市场将逐渐向其他领域拓展，如玻璃制造、冶金工业、环境修复等。
绿色环保钢渣粉作为一种资源化利用产品，具有很好的环境保护效益。
其生产过程中减少了对原料的需求，降低了环境污染。
此外，钢渣粉在应用过程中也可以起到减少能耗、降低温室气体排放等作用。
结论随着我国钢铁产能的不断扩大和资源化利用政策的不断加大支持力度，钢渣粉市场规模呈现稳步增长的趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在混凝土中使用比表面积为 450m2/kg 的钢渣微粉,当水胶比高于 0.5 时，使用钢渣微粉的混凝土强度均高于使用矿粉的混凝土强度；当水胶比 低于 0.5 时，使用钢渣微粉的混凝土强度均低于使用矿粉的混凝土强度， 并且随着水胶比的降低，两者的强度差距逐渐拉大。
添加复合粉的混凝土收缩率均较低，主要原因可能是钢渣中含有一定 量的 CaO、MgO，这些物质在粉磨过程中得到了活化，可以在水泥水化过 程中发生化学反应产生微量的膨胀，对混凝土的收缩有一定的补偿作用； 并且，钢渣取代部分水泥可以降低由于水泥水化形成的化学减缩，有利于 降低混凝土早期的干缩和自收缩。
钢铁渣双掺粉是混凝土最佳掺合料 硬化后混凝土的强度主要取决于骨料强度、硬化后水泥浆的强度及水 泥浆与骨料之间的粘结界面强度。仅从掺加钢铁渣双掺粉对硬化后水泥浆 体强度的影响而言，其强度取决于颗粒的堆积和接触粘结情况，颗粒堆积 形式的不同会造成材料孔隙率的不同。掺入钢铁渣双掺粉混凝土强度之所 以提高，其中一个原因是因为钢铁渣粉细度在 400mz/kg，在材料堆积中 起孔隙填充作用，使混凝土孔隙率减小，强度提高。另外，矿渣粉和钢渣 粉的细度大，水化速率快，水化程度高，也是提高混凝土强度的重要因素。 钢铁渣双掺粉比单一渣粉强度高，是因为矿渣玻璃体网络结构较牢固，在
化较慢的 C2S，而早期水化较快的 C3A、C3S 较少，水化速度较水泥慢，在 一定程度上也减少用水量，改善流动性。
掺加钢渣粉的标稠试样初凝时间与空白样（基准水泥）没有太大差异， 而终凝时间缩短了。分析其原因可能是钢渣粉取代量增加后，胶凝体系单 位质量中起到调凝作用的石膏用量相对减少，而同时钢渣粉本身碱含量较 高，钢渣粉的掺入提高体系的碱度，促进水泥凝结硬化，所以表现为终凝 时间缩短。
在深入研究粉煤灰、矿渣等大宗矿物掺合料的同时，还要开发利用 新的工业废渣，既符合我国可持续发展的原则，又能够为混凝土工业提 供更广泛的掺合料。钢渣是炼钢过程中产生的废渣，分为转炉钢渣、平 炉钢渣和电炉钢渣。钢渣的排放量约为钢产量的 10-15%，其中转炉钢渣 所占的比重较大，目前我国排放的钢渣 70%以上是转炉钢渣。欧洲 65%的 钢渣已得到高效率的利用，美国的钢渣己达到排用平衡。我国的钢渣实 际有效的利用率较低，约为 44%，目前我国积存的钢渣已有 3 亿 t 以上。 我国的钢产量约占全世界钢产量总量的 1/5，因此我国的钢渣排放量也是 很巨大的。
2.以固溶状态存在的 RO 相,无论是方铁石或 MgO、ቤተ መጻሕፍቲ ባይዱnO、FeO 形成的固 溶体,对水比较稳定,用高温高压也不能加速其水化,因此用平炉渣或转炉 渣制成的钢渣水泥,特别是在掺有大量矿渣的情况下,不会引起安定性不 良。但钢渣中掉入的镁砖块或还原渣中的方镁石将引起安定性不良。
3.无论是用钢渣制造钢渣水泥或用作骨料,安定性不良主要是由游离 CaO 引起的,要解决钢渣的使用问题,关键在于消除游离 CaO 引起的对安定 性的不良影响。
钢渣是炼钢时产生的废渣，它的主要矿物成分为硅酸三钙(C3S)，硅 酸二钙(C2S)，铁铝酸钙[Ca2(Al,Fe)2O5]及镁铁相固溶体[MgO·2FeO]。高 碱度钢渣主要矿物相为 C2S、铁铝钙及镁铁相固溶体，还含有少量的 C3S， f-CaO 和 MgO。C3S 呈黑色六方板状。C2S 主要呈圆粒状，有时呈树叶状。 铁铝钙相呈灰色无定形状，并常以连续延伸的形式镶于黑色硅酸盐相和 白色中间相中。镁铁相主要呈白色无固定的形状，有时连续延伸，有时 呈孤立的圆粒状。另外，MgO 和 CaO 均以堆积形式存在，分别呈黑色和灰 色圆粒状。铁铝钙固溶相的典型组成是 Ca2(Al,Fe)2O5，RO 相的物质成分 是镁铁固溶相，其代表性组成是 MgO·2FeO。
钢渣的硅酸盐相中含有较多的异离子，其 Fe2O3，P2O5，Al2O3，MgO 的 平均含量分别达 3%，2%，1%，0.5%，总和达 6.5%。在工业水泥熟料中， 硅酸盐相中异离子的含量一般为 2%。因此，在钢渣的硅酸盐相中存在着 远多于工业熟料中的异离子含量。就 C3S 水化活性来看，一般认为由于它 结构配位极不规则，在结构中留有“空洞”，使水分子容易进入，从而 水化活性高。而钢渣是长时间处于 1600℃高温中(水泥熟料的烧成温度约 1450℃)形成的。在这样条件下，C3S 应该具有规则的结构，并且其结构 “空洞”中可固溶很多异离子，从而使它的结构稳定，其水化活性相对 较低。因此，虽然钢渣含有相当量的硅酸盐矿物，但水硬性仍比矿物差。
Fe2O3、FeO、CaO、MgO、MnO、P2O5、SO3、Fe 等。随着炼钢过程中 CaO 的不 断加入,钢渣碱度 A=w(CaO)/[w(SiO2)+w(P2O5)]不断提高,矿物组成逐渐变 化,主要的化学反应有:
2(CaO·RO·SiO2)+CaO=3CaO·RO·2SiO2+RO 3CaO·RO·2SiO2+CaO=2(2CaO·SiO2)+RO 2CaO·SiO2+CaO=3CaO·SiO2 式中 RO 为 MgO、FeO 和 MnO 的固溶体。当碱度在 2～3 时,矿物是以 C2S 为主的多种组合的固溶体[1],加上 C3MS2 共占 60%～70%(质量分数,下 同),有少量 C3S(占 5%),还有 20%～30%以上的 RO、CaO 等。当碱度大于 3 时,是以 C3S 为主(55%左右),C2S 占 10%～20%,还有少量的 RO、f-CaO 等占 25%左右。因此碱度较高时,钢渣中含有较多 C3S 和 C2S,具有一定的水硬活 性。由于硅酸盐水泥熟料的生成温度为 1460℃以上,但钢渣的生成温度在 1560℃以上,其矿物结晶致密、晶粒较大,因此钢渣为过烧的低质硅酸盐水 泥熟料,水化速度缓慢。 将钢渣粉磨至一定细度后，其中的 f-CaO 和 MgO 被活化，在混凝土硬 化之前提前水化，解决了安定性不良的问题；同时，钢渣中的玻璃体经机 械力活化后结构遭到破坏，硅酸盐、铝酸盐等物质从玻璃体中暴露出来， 也加快了水化速率，提高了钢渣微粉的反应活性。 钢渣粉做混合材具有一定的减水功能，在一定程度上可以改善混凝土 的工作性能。分析其原因：首先是钢渣粉的颗粒粒径小于水泥，当作混合 材加入时，能够更好的填充在水泥颗粒之间，使得体系级配更优良，增加 密实度，从而降低用水量；其次是钢渣粉成分不同于水泥，主要为早期水
无水硬性，C2S 呈γ型，水硬性低，而 C3S 是在长时间高温下形成的，它 具有较稳定的结构，其水化活性亦相对较低。钢渣的水硬性主要取决于 所含的 C3S,但其水硬活性明显比矿渣差。
炼钢时，钢水的温度约为 1600℃，在高炉内钢渣浮于钢水的顶部， 一般需 6h 排渣 1 次。钢渣中的矿物是在长时间的高温下形成，有充分的 时间使其达到完全结晶，因此它具有完整的晶体结构，化学稳定性高。
传统的钢渣水泥是用钢渣作为水泥混合材料生产水泥,钢渣水泥虽 因其具有耐磨、耐腐蚀、抗冻、微膨胀和水化热低、后期强度高等优点, 可广泛应用于工业与民用建筑、水利、道路和机场等建设工程。
适量掺加矿物掺合料可以降低混凝土结构的孔隙率，提高水化产物 的致密性，有效降低氯离子的渗透性，提高混凝土的使用寿命。
钢渣分转炉渣、平炉渣和电炉渣。转炉渣的化学成分、岩相结构、水 化过程、水化产物、水化性能都与水泥熟料相似。主要含有 SiO2、Al2O3、
使用钢渣微粉的混凝土工作性能会略有改善，坍落度略高于使用矿粉 的混凝土坍落度。
由于超细的钢渣在强度等级相对较高的混凝土中充当了填隙的胶凝 材料颗粒，当钢渣微粉和矿粉的比例达到某一数值后，胶凝材料体系出现 了颗粒最紧密堆积的情形，此时混凝土的强度达到一个极大值。
钢渣和矿渣复掺以后，钢渣的水化反应为矿渣的水化提供了反应相， 又可以促进矿渣的水化；钢渣与矿渣复合一方面提高了矿渣反应需要的氢 氧化钙浓度，另一方面也降低了初始结构的孔隙率，二者复合可以产生良 好的复合效应。
钢渣中含有水硬性矿物硅酸三钙 C3S 和硅酸二钙 C2S，且含量在 50% 以上，可视为硅酸盐水泥熟料。又因钢渣的生成温度在 1600℃-1700℃， 比水泥熟料生成温度高 200℃-300℃。因此将钢渣称为“过烧硅酸盐水泥 熟料”。其两者不同点在于钢渣中的 C3S 和 C2S，结晶致密，晶体粗大， 固熔少量其它矿物。当钢渣的碱度(CaO/SiO2+P2O5)为 0.78-1.8 时，主要 矿物为 CMS(镁橄榄石),C3MS2(镁蔷薇辉石)；碱度为 1.8-2.2 时，主要矿 物为 C2S(硅酸二钙)及 RO 相(二价金属氧化物固熔体):碱度为 2.2 以上 时，主要矿物为 C3S(硅酸三钙),C2S 及 RO 相。
研究发现，等量替代部分水泥时，复合微粉中钢渣微粉的掺量增加， 浆体需水量呈下降趋势，复合微粉活性指数呈下降趋势，并且 28 天活性 指数下降较 7 天活性指数下降明显。比表面积在 400～505m2/kg 的钢渣微 粉等量取代水泥时需水量相差不明显。钢渣细度增加，复合微粉流动度比 略有提高。
1、钢渣中 MgO、FeO、MnO 的结晶状态主要决定于钢渣的碱度,在碱度 低的平炉及转炉前期渣中及电炉氧化渣中,MgO 主要形成钙镁橄榄石、镁 蔷薇辉石,此时的 RO 相主要是方铁石。在碱度高的平炉及转炉后期渣中 MgO 主要与 FeO、MnO 形成固溶体,在还原渣中则为纯方镁石晶体。
钢渣粉和钢铁渣粉
现代混凝土要实现高性能和“绿色”，与矿物掺合料是分不开的， 现代混凝土的核心技术之一就是围绕矿物掺合料展开的。目前最常用的 矿物掺合料有高炉矿渣、粉煤灰和硅灰等。在混凝土内部的碱性环境中， 有活性的矿物掺合料能够与硅酸盐水泥水化反应生成的 Ca(OH)2 发生反 应，生成有利的 C-S-H 凝胶等水化产物，减少 Ca(OH)2 含量，使水化产物 颗粒变得细小，提高界面过渡区的密实程度，改善混凝土的微观结构。 未参与反应的矿物掺合料微粒则沉积在浆体与骨料间的过渡区，改善了 这个原本最疏松、薄弱的区域的结构，使其密实度和结合强度增加。另 外，掺入矿物掺合料也有助于改善混凝土的流动性，降低用水量，从而 提高混凝土的抗渗性和耐久性。大量地用矿物掺合料来代替水泥，从混 凝土的经济、能效、耐久性和生态利益看来，都有突出的优越性。
