彩色透水混凝土课件
透水混凝土课件
3 透水混凝土的制备工艺
3.2 振动成型
成型方法: 将混凝土拌合物装入150mm×150mm×150mm混凝土试模中，放在振 动台上振动至所需时间，最后用准40 mm的铁棒“滚压”成型面直至平整并用抹刀将成 型面抹平。
缺点: 若振动过度，则会产生上部浆体稀少、下部浆体堆积的现象，致使表层的抗压 强度降低，下层的透水性降低，使整体的强度和透水度下降。
.
14
14
03 制备工艺
3 透水混凝土的制备工艺
3.3 振压成型
成型方法: 将混凝土拌合物装入试模并在振动台上振动4s，然后使用静压成型 装置向拌合物施加压力至试验值并维持5s后卸荷，最后用准40mm的铁棒“滚压 ” 成型面直至平整并用抹刀将成型面抹平。
11
11
02 作用
图2.2 透水混凝土与普通混凝土的作用对比
.
12
12
03 制备工艺
3 透水混凝土的制备工艺
3.1 压制成型
图3.1.1 压制成型示意图
成型方法: 将混凝土拌合物装入专用静压成型模具中 ，然后将模具置于压力机下施加压力至试验值并维持 5s后卸荷，最后取下试模套具，用准40mm的铁棒“ 滚压”成型面直至平整并用抹刀将成型面抹平。混凝 土试块成型尺寸为150mm×150mm×150mm，试 验过程见左图。
.
10
10
02 作用
2 透水混凝土的作用
图 2.1雨天普通混凝土地面和透水混凝土地面对比图
.
透水混凝土的主要作用是其渗水功能, 透 水混凝土应用的主要目的是节约水资源、保 护环境和防止城市降雨期间的洪涝灾害, 其 作用方式是将其表面的水分通过自身和基层 原地渗透或就近渗透至土壤中, 从而维护局 部地区的地下水位、净化水质、减小城市排 水系统的排水负荷和低洼地区的雨水聚集。 晴天时通过蒸发水吸热, 降低城市的热岛效 应。其次还有增大路面摩擦力和吸声的作用 。

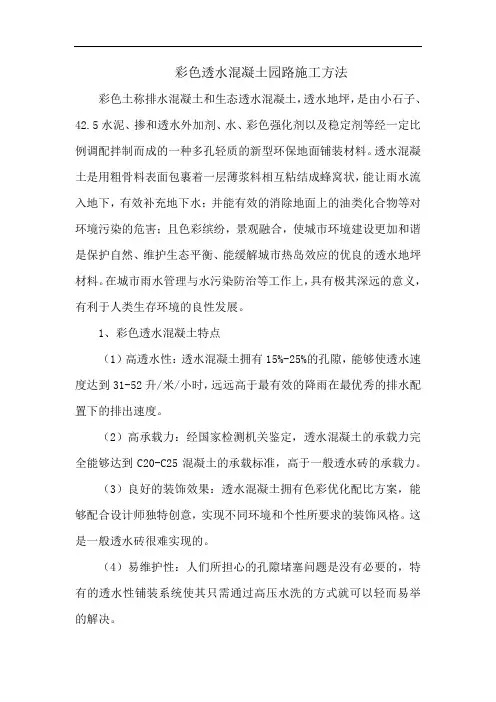

彩色透水混凝土园路施工方法
彩色透水混凝土园路施工方法彩色土称排水混凝土和生态透水混凝土，透水地坪，是由小石子、42.5水泥、掺和透水外加剂、水、彩色强化剂以及稳定剂等经一定比例调配拌制而成的一种多孔轻质的新型环保地面铺装材料。
透水混凝土是用粗骨料表面包裹着一层薄浆料相互粘结成蜂窝状，能让雨水流入地下，有效补充地下水；并能有效的消除地面上的油类化合物等对环境污染的危害；且色彩缤纷，景观融合，使城市环境建设更加和谐是保护自然、维护生态平衡、能缓解城市热岛效应的优良的透水地坪材料。
在城市雨水管理与水污染防治等工作上，具有极其深远的意义，有利于人类生存环境的良性发展。
1、彩色透水混凝土特点（1）高透水性：透水混凝土拥有15%-25%的孔隙，能够使透水速度达到31-52升/米/小时，远远高于最有效的降雨在最优秀的排水配置下的排出速度。
（2）高承载力：经国家检测机关鉴定，透水混凝土的承载力完全能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力。
（3）良好的装饰效果：透水混凝土拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。
这是一般透水砖很难实现的。
（4）易维护性：人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。
（5）抗冻融性：透水混凝土比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面断裂因为它的结构本身有较大的孔隙。
（6）耐用性：透水混凝土的耐用耐磨性能优于沥清，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。
（7）高散热性：材料的密度本身较低（15-25%的空隙）降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水混凝土在吸热和储热功能方面接近于自然植被所覆的地面。
2、透水混凝土施工方法厚度按不同的功能和设计要求的厚度而定。
为降低成本，可采用分层设计。
施工中分素色透水混凝土层和有色透水混凝土层，键全的施工工艺是透水混凝土路面质量的保证。
彩色透水水泥混凝土介绍
彩色透水水泥混凝土介绍（实用版）目录一、彩色透水水泥混凝土的概念与特点二、彩色透水水泥混凝土的种类三、彩色透水水泥混凝土的施工方法四、彩色透水水泥混凝土的应用领域五、彩色透水水泥混凝土的优势与展望正文一、彩色透水水泥混凝土的概念与特点彩色透水水泥混凝土，顾名思义，是一种具有彩色和透水特性的水泥混凝土。
它以普通水泥为基料，通过添加彩色颜料和透水剂，使混凝土具有丰富的色彩和良好的透水性能。
这种材料既满足了城市道路的美观要求，又解决了雨水径流和城市内涝等问题，是一种绿色环保的道路材料。
二、彩色透水水泥混凝土的种类彩色透水水泥混凝土主要有以下几种类型：1.彩色透水混凝土路面：主要用于城市道路、广场、停车场等场所，具有良好的装饰性和环保性能。
2.彩色透水混凝土地坪：适用于室内外地面装饰，如景观步道、花园小径、运动场地等。
3.彩色透水混凝土墙板：可用于建筑物的外墙装饰，既美观又环保。
三、彩色透水水泥混凝土的施工方法彩色透水水泥混凝土的施工方法与普通混凝土相似，但需要注意以下几点：1.配比：根据设计要求，将彩色颜料和透水剂按照一定比例加入水泥混凝土中，搅拌均匀。
2.摊铺：在已清理干净的基层上进行摊铺，厚度一般为 10-20 厘米。
3.振实：用振动器将混凝土振实，排除气泡和空隙。
4.养护：施工完成后，应进行适当的养护，以保证混凝土的强度和透水性能。
四、彩色透水水泥混凝土的应用领域彩色透水水泥混凝土广泛应用于城市道路、广场、停车场、景观步道、花园小径、运动场地等场所，为我国的城市建设增添了一道亮丽的风景线。
五、彩色透水水泥混凝土的优势与展望彩色透水水泥混凝土具有美观、环保、透水、耐磨等优点，是未来城市道路建设的理想材料。
随着我国城市化进程的加快，彩色透水水泥混凝土的应用前景十分广阔。
然而，目前这种材料在成本和施工技术方面还存在一定的局限性，需要进一步研究和改进。

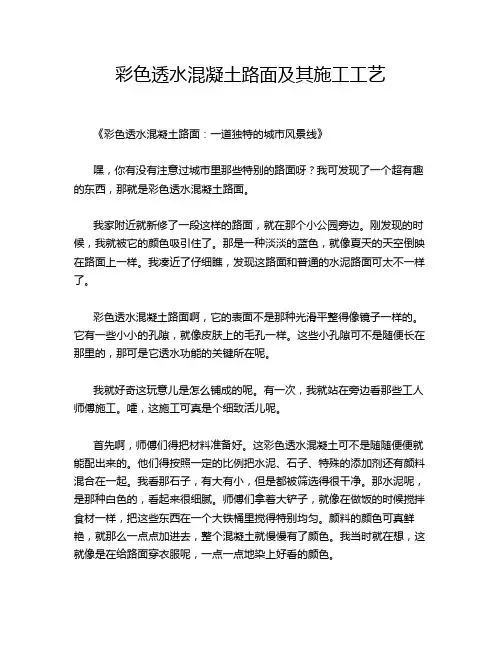

彩色透水混凝土路面及其施工工艺
彩色透水混凝土路面及其施工工艺《彩色透水混凝土路面：一道独特的城市风景线》嘿，你有没有注意过城市里那些特别的路面呀？我可发现了一个超有趣的东西，那就是彩色透水混凝土路面。
我家附近就新修了一段这样的路面，就在那个小公园旁边。
刚发现的时候，我就被它的颜色吸引住了。
那是一种淡淡的蓝色，就像夏天的天空倒映在路面上一样。
我凑近了仔细瞧，发现这路面和普通的水泥路面可太不一样了。
彩色透水混凝土路面啊，它的表面不是那种光滑平整得像镜子一样的。
它有一些小小的孔隙，就像皮肤上的毛孔一样。
这些小孔隙可不是随便长在那里的，那可是它透水功能的关键所在呢。
我就好奇这玩意儿是怎么铺成的呢。
有一次，我就站在旁边看那些工人师傅施工。
嚯，这施工可真是个细致活儿呢。
首先啊，师傅们得把材料准备好。
这彩色透水混凝土可不是随随便便就能配出来的。
他们得按照一定的比例把水泥、石子、特殊的添加剂还有颜料混合在一起。
我看那石子，有大有小，但是都被筛选得很干净。
那水泥呢，是那种白色的，看起来很细腻。
师傅们拿着大铲子，就像在做饭的时候搅拌食材一样，把这些东西在一个大铁桶里搅得特别均匀。
颜料的颜色可真鲜艳，就那么一点点加进去，整个混凝土就慢慢有了颜色。
我当时就在想，这就像是在给路面穿衣服呢，一点一点地染上好看的颜色。
接着啊，师傅们就开始把搅拌好的彩色透水混凝土铺到地面上。
他们用一种特制的刮板，一点一点地把混凝土刮平。
这时候啊，我就看到那些小孔隙开始出现了。
因为这个混凝土比较特殊，它不像普通混凝土那么黏糊，所以那些小孔隙就能够保留下来。
师傅们铺的时候可认真了，眼睛紧紧盯着地面，手上的动作稳稳当当的，就像在雕刻一件艺术品一样。
然后呢，还要用一个小滚子在上面轻轻地滚一下，把表面压得更紧实一点。
我看到那个小滚子滚过的地方，路面就变得更加平整了，但是那些小孔隙还是好好地在那里呢。
等这路面初步成型之后，师傅们可没闲着。
他们还得在旁边守着，时不时地洒点水上去。
我就问其中一个师傅为啥要洒水呀。
透水混凝土 ppt课件
ppt课件
22
粗骨料的选择
– 天然卵石、单一粒级、粒径 16mm 20mm 25mm
ppt课件
23
细骨料的选择
细骨料的细度模数较小，则比表面积较大， 水泥用量增加。
细骨料的细度模数较大，则不利于界面粘 结。
细骨料的含泥量要低，否则影响粘结。 本研究选用:天然砂，细度模数2.7。
–石子作为砂浆的填充料，当压碎指标小 于8%时，由于它的强度大于混凝土的设 计强度，只占体积不影响强度。
ppt课件
35
石子填充模型
因此，我们可以采用以下方法去建立 混凝土体积组成模型。
–假定我们先配制好水泥混合砂浆，体积 为V1；
–然后在强力振捣下将粗骨料投入砂浆中， 使石子均匀地填入砂浆形成混凝土拌合 物；
ppt课件
32
多组分混凝土强度理论公式
f
2E a
0
uici ci
0.23ci 0.23ci 0.5T
1
n
0.27
ppt课件
33
多组分混凝土强度理论
这样我们就建立了现代多组分混凝土强度 理论数学模型。
–σ f是混凝土对应的硬化砂浆的理论强度，它 主要考虑了胶凝材料的水化反应形成的强度；
ppt课件
27
配合比设计
到目前为止透水混凝土仍无成熟的配合比 设计计算方法， 根据工程设计中透水混凝 土所要求的孔隙率和结构特征， 可以认为 1m3混凝土的外观体积由粗骨料堆积而成。
因此， 配合比设计的原则是将粗骨料颗粒 表面用一层薄水泥砂浆包裹(约10mm) ， 并将粗骨料颗粒互相粘结起来，形成一个 整体。
ppt课件

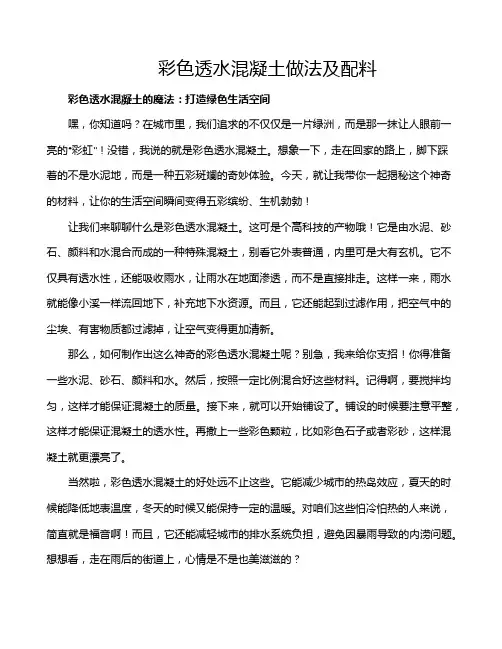

彩色透水混凝土做法及配料
彩色透水混凝土做法及配料彩色透水混凝土的魔法：打造绿色生活空间嘿，你知道吗？在城市里，我们追求的不仅仅是一片绿洲，而是那一抹让人眼前一亮的“彩虹”！没错，我说的就是彩色透水混凝土。
想象一下，走在回家的路上，脚下踩着的不是水泥地，而是一种五彩斑斓的奇妙体验。
今天，就让我带你一起揭秘这个神奇的材料，让你的生活空间瞬间变得五彩缤纷、生机勃勃！让我们来聊聊什么是彩色透水混凝土。
这可是个高科技的产物哦！它是由水泥、砂石、颜料和水混合而成的一种特殊混凝土，别看它外表普通，内里可是大有玄机。
它不仅具有透水性，还能吸收雨水，让雨水在地面渗透，而不是直接排走。
这样一来，雨水就能像小溪一样流回地下，补充地下水资源。
而且，它还能起到过滤作用，把空气中的尘埃、有害物质都过滤掉，让空气变得更加清新。
那么，如何制作出这么神奇的彩色透水混凝土呢？别急，我来给你支招！你得准备一些水泥、砂石、颜料和水。
然后，按照一定比例混合好这些材料。
记得啊，要搅拌均匀，这样才能保证混凝土的质量。
接下来，就可以开始铺设了。
铺设的时候要注意平整，这样才能保证混凝土的透水性。
再撒上一些彩色颗粒，比如彩色石子或者彩砂，这样混凝土就更漂亮了。
当然啦，彩色透水混凝土的好处远不止这些。
它能减少城市的热岛效应，夏天的时候能降低地表温度，冬天的时候又能保持一定的温暖。
对咱们这些怕冷怕热的人来说，简直就是福音啊！而且，它还能减轻城市的排水系统负担，避免因暴雨导致的内涝问题。
想想看，走在雨后的街道上，心情是不是也美滋滋的？现在，你可能会想，这彩色透水混凝土会不会太贵了？告诉你，其实一点都不贵。
相比传统的水泥地面，它的成本并不高。
而且，它的使用寿命也很长，不需要经常维护。
更重要的是，它还能美化环境，提升城市形象。
所以，投资一点，换来的是一片绿色的希望和美好的生活环境，何乐而不为呢？我想说，彩色透水混凝土不仅仅是一种建筑材料，更是一种生活态度。
它告诉我们，要珍惜水资源，保护环境，为我们的城市添上一抹绿色。
2彩色透水混凝土路面施工工艺
2彩色透水混凝土路面施工工艺2. 1立模施工人员按设计要求进行分隔立模及区域立模工作, 立模中须注意高度、垂直度、泛水坡度等的问题。
2. 2搅拌根据工程量的大小, 配置不同容量的机械搅拌器, 机械搅拌器一定范围内的地面处, 应设置防止水和物料散落的接料设备( 如方型板式斗类) , 保护施工环境的卫生, 减少施工后的清理工作。
彩色透水混凝土不能采用人工搅拌, 需采用普通混凝土搅拌机械进行搅拌, 搅拌时按物料的规定比例及投料顺序将物料投入搅拌机, 先将胶结料和碎石搅拌约30s后, 使其初步混合, 再将规定量的水分成2～3次加入继续进行搅拌约1. 5～2min。
视搅拌均匀程度, 可适当延长机械搅拌的时间, 但不宜过长时间的搅拌。
在进行搅拌时应注意: ( 1) 施工现场要有专人负责物料的配比。
配合比根据项目的不同地点、环境、承载要求以及图案、色彩的要求而进行针对性的设k24577 6001 态27703 6C37 氷34931 8873 衳36548 8EC4 軄V计及应用。
( 2) 严格控制水灰比, 即控制水的加入量,水在搅拌中分成2～3次加入, 不允许一次性加入。
( 3) 为使物料搅拌均匀, 可适当延长机械搅拌时间,但不宜过长。
2. 3运输彩色透水混凝土属干性混凝土料, 其初凝快, 一般根据气候条件控制混合物的运输时间, 基本上控制在10min以内, 运输过程中不要停留, 手推车必须平稳。
2. 4摊铺、浇筑成型彩色透水混凝土属干性混凝土料, 其初凝快, 摊铺必须及时。
对于景区道路, 大面积施工采用分块隔仓方式进行摊铺物料, 其松铺系数为1. 1～1. 15。
将混合物均匀摊铺在工作面上, 用括尺找准平整度和控制一定的泛水度, 然后用平板振动器( 厚度厚的用平板振动器) 或人工捣实, 最后用抹合拍平, 抹合不能有明水。
在进行摊铺、浇筑成型时应注意: ( 1) 松铺系数~_37972 9454 鑔33954 84A2 蒢k36101 8D05 贅.即为物料摊铺高度高于实际高度的比, 按透水混凝土的干湿度, 一般采用1. 1～1. 15之间。
透水混凝土的特性及施工工艺ppt课件
搅拌机械的设置场地，透水混凝土的搅拌是采用小 型卧式搅拌机。搅拌机最佳的设置方案是施工现场 的中段，因透水混凝土是属干料性质的混凝土，其 初凝快，为保证运输时间应尽量短。为防止混凝土 粘污施工场地，搅拌机下部的一定范围需用防护板 设防措施。
环保性，达到设计要求的抗压、抗折强度。具体 要求为： （1）透水砼与分隔带石材接缝处高差＜3mm； （ 2 ） 透 水 砼 伸 缩 缝 切 缝 顺 直 ， 切 缝 5m 平 直 度 ≤3mm； （3）透水砼分段施工无色差； （4）透水砼表面平整，无掉石子现象； （5）透水砼透水率满足设计要求； （6）透水砼表面平整，无抹痕现象。
第三章透水混凝土的使用范围
1.人行道及自行车道 2.社区内地面装饰 3.园林景观道路及城市广场 4.游泳池旁边及体育场 5.社区消防通道及轻量级道路 6.高尔夫球场电车道 7.户外停车场
第四章：透水混凝土的施工工艺
1.透水混凝土的质量要求 透水混凝土施工最基本的要求是体现其透水性、
（2）碎石：
透水混凝土用的碎石应具有技术要求，一般 采用较高标准的石料，其物理性能指标见 （表一）。
碎石颗粒也有一定的要求，按其颗粒大小范 围分1#、2#、3#三号。具体的颗粒范围见 （表二）。碎石是透水混凝土的主要材料之 一，其质量必须要控制好。
（3）水：普通自来水即可用。一般末经过滤 的混浊的地下水或使用过的不洁水，不能利 用。
2）搅拌：搅拌器：根据工程量的大小，配置 不同容量的机械搅拌器，机械搅拌器的一定 范围内的地面处，应设置防止水和物料散落 的接料设备（如方型板式斗类），保护施工 环境的卫生，减少施工后的清理工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习交流PPT
1
一、透水路面发展历史和现状
为什么人类需要透水路面？ • 中国古代透水地面和城市排水设施 • 国外透水道路发展 • 国内透水道路和城市排水设施现状
学习交流PPT
2
透水路面发展历史和现状 中国古代为什么会用透水路面和城市排水设施？
中国古代自春秋开始征战频发，各国为防御敌国进攻便高 磊城墙所谓“城”，在城墙周围挖掘壕沟注入河水所谓“池” 司马迁在《史记卷四十四·魏世家第十四》中写道：“三年， 秦灌大梁，虏王假，遂灭魏以为郡县”（秦军攻破大梁，是 引鸿沟之水淹灌大梁，经过三个月时间，城池被毁坏，魏王 请求投降，于是，灭了魏国。”）
学习交流PPT
3
今河南开封大梁门
学习交流PPT
4
透水路面发展历史和现状
水淹大梁城的事件给后世的城池防御系统敲响了警钟。后 世在城池修建上就比较注重城市排水功能的提高，除了改进建 筑的材料、发展城市的排水管道，沟、渠等设施之外中国古代 还衍生出用于路面地和面的渗排水设施。
在我们南宋时期江南、苏杭等地区就出现了渗排水路面。 在城中主要路段和达官富人的院落中铺设了一种青灰砖透 水路面。
学习交流PPT
5
中国古代院落渗水砖
学习交流PPT
6
古代广场长青条石铺地 距今2000年
中国南宋时期 苏州院落铺地青灰砖
学习交流PPT
7
南宋时期江南院落渗水铺设
学习交流PPT
8
古代江南花瓶砖渗水铺设
学习交流PPT
9
国外透水路面发展
荷兰历史上被成为低洼之国，第二次世界大战之后，荷 兰国民为发展经济，扩大国土面积进行了伟大的围海造田运动， 荷兰人将海水排开，在露出来的海床上建造农田和城市基础设 施。在筑路过程中荷兰人发展，由于原来海床上的土层非常柔 软，遇到自热降水，地面会发生严重的下沉。围海大坝把海水 高高的挡在外面而整个城市在不断的下沉，如果有一天海水冲 开堤坝，从天而降的海水就会顷刻之间淹没整个低洼的城市。 荷兰人为了阻止城市地面的下沉，在地面上铺设了一种长约 200mm宽约150mm厚度约为50mm的地面砖，并且砖两侧留 有的不规则的（涨边），在铺设时砖与砖之间能出现2mm的 缝隙。雨水可以通过这样的缝隙回灌到地下，土层里有了水分 的补充，地面和建筑物下沉的问题都得到了改善。后来这种规 格的地砖被世界各地的人称为“荷兰砖”。这种由荷兰砖铺设 的路面就被称为荷兰式渗水路面。
日本透水砖
日本静冈县透水混凝土
学习交流PPT
15
2006年5月23日美国德固赛公司（Degussa）在美国密执根混凝 土协会（Michigan Concrete Association）主办的展示会上首度公 开了透水混凝土改性外加剂组成的三大系统（MCA）。MCA三大系统 主要包括：强度控制系统（MRWR）、 稳定水化控制系统（HCA）稠 度控制系统（VMA）。
这就是目前世界上最为先进的透水混凝土的外加价组份，根据 德固赛（MCA）三大系统的原则，通过不断的实验改进我们已经拥有 成熟的道路透水混凝土产品和施工技术。
学习交流PPT
16
国内透水道路和城市排水设施现状
国内对透水道路的认识比较晚，在2000之后才出现了 概念性的渗水路面。2003年出现了第一个以透水路面、雨水 回收循环利用为主题的小区建设示范工程----北京水利科学 研究所双紫小区工程。
（公元前）225秦王政二十二年，王贲大军兵围魏国国都大梁城(今河南开封 )。已经是困兽的魏王假依仗城内仅有的10万精兵以及历代国君所修建的防御工 事，与势在必得的秦军做了最后的殊死抵抗。王贲率军攻城多日，仍然没能踏 入大梁城池一步。大梁城三面环水，易守难攻；然而，大梁城在地形上先天不 足。大梁，地处黄河之滨,而大梁城的地势，远低于黄河的河床高度.贲于是命 军士于大梁城西北开渠，引黄河之水，筑堤壅其下流。时值初春，正是春汛时 节，秦军冒雨兴工，王贲亲自催督，渠成，雨一连十日不止，水势越发浩大。 随着王贲一声令下，决堤通沟，洪水泛溢，城墙久浸于水中，不免颓坏，秦兵 乘势而入，大梁于是告破。见大势已去，魏王假只得请降。王贲尽取魏地，为 三川郡。魏国就此灭亡。
学习交流PPT
17
2004年后全国各地透水砖的销售量大大增加， 无砂混凝土透水路面砖被广泛推广到中国大中型城市， 成为当时市政、园林建设和改造工程中必不可少的地面
铺装材料。
图
学习交流PPT
18
学习交流PPT
19
2008年透水混凝土路面技术借助奥运会 场馆建设的契机也悄悄来到北京，在一些奥运 工程中出现了一些技术还不成熟的透水混凝土 路面工程。
奥运火炬广场
学习交流PPT
20
经过这几年的研发和不断实践，目前国内已经出
现了几家技术比较成熟，质量能有保证的公司专门铺 设新型路用透水混凝土。
但要指出国内市政的给排水设计，和城市园林雨
洪环境设施设计和住宅小区雨水回收设计，这三项设 计还是比较薄弱的。
有好的产品也要有好的设计，现在我国已经有了
针对透水混凝土这种材料的行业标准和验收规范，但 是在设计过程中往往由于各种原因，造成透水路面的 面积、规格、外观等环节发生变形和校园建设中大量使用透 水砖铺设地面，这个时期已经出现了透水效果比较好，抗压 强度耐磨系数比较高的透水砖，这种砖属于小型无砂混凝土 构件，是通过减少混凝土中细沙掺量和水泥掺量来达到混凝 土空隙结构的，后来日本人又改进了透水混凝土道路铺设的 方法（放弃了透水砖铺设道路），但早期的透水混凝土没有 任何外加剂，只是单凭水泥本身的强度。混凝土强度往往在 17.5---20mpa之间不能满足道路的长久使用条件。
学习交流PPT
10
荷兰砖
学习交流PPT
11
学习交流PPT
12
上世纪中叶美国舒布洛克公司生产了一种还有
陶土的混凝土地砖，砖体本身可以吸收降雨有效的 改善了地面湿滑的问题，这就是早期透水砖---舒 布洛克砖。
学习交流PPT
13
法国和德国的透水混凝土研究开始于70年代，这个时 期由全球最大的商品混凝土供应商法国拉法基集团在里昂的 实验中心，首先研发了原始的道路用透水混凝土。这种混凝 土是直接铺筑于地面而并非采用透水砖形式铺设的路面混凝 土材料。（由于欧洲国家劳动成本比较高，所以常常不使用 砖铺路面）
