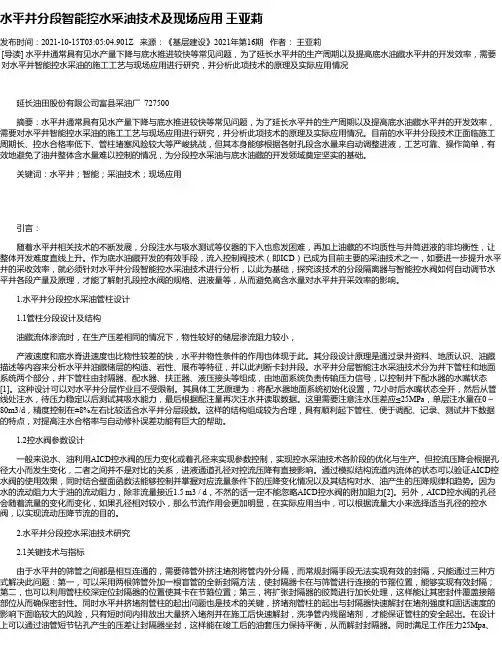

水平井分段智能控水采油技术及现场应用王亚莉发布时间：2021-10-15T03:05:04.901Z 来源：《基层建设》2021年第16期作者：王亚莉[导读] 水平井通常具有见水产量下降与底水推进较快等常见问题，为了延长水平井的生产周期以及提高底水油藏水平井的开发效率，需要对水平井智能控水采油的施工工艺与现场应用进行研究，并分析此项技术的原理及实际应用情况延长油田股份有限公司富县采油厂 727500摘要：水平井通常具有见水产量下降与底水推进较快等常见问题，为了延长水平井的生产周期以及提高底水油藏水平井的开发效率，需要对水平井智能控水采油的施工工艺与现场应用进行研究，并分析此项技术的原理及实际应用情况。
目前的水平井分段技术正面临施工周期长、控水合格率低下、管柱堵塞风险较大等严峻挑战，但其本身能够根据各射孔段含水量来自动调整进液，工艺可靠、操作简单，有效地避免了油井整体含水量难以控制的情况，为分段控水采油与底水油藏的开发领域奠定坚实的基础。
关键词：水平井；智能；采油技术；现场应用引言：随着水平井相关技术的不断发展，分段注水与吸水测试等仪器的下入也愈发困难，再加上油藏的不均质性与井筒进液的非均衡性，让整体开发难度直线上升。
作为底水油藏开发的有效手段，流入控制阀技术（即ICD）已成为目前主要的采油技术之一，如要进一步提升水平井的采收效率，就必须针对水平井分段智能控水采油技术进行分析，以此为基础，探究该技术的分段隔离器与智能控水阀如何自动调节水平井各段产量及原理，才能了解射孔段控水阀的规格、进液量等，从而避免高含水量对水平井开采效率的影响。
1.水平井分段控水采油管柱设计1.1管柱分段设计及结构油藏流体渗流时，在生产压差相同的情况下，物性较好的储层渗流阻力较小，产液速度和底水脊进速度也比物性较差的快，水平井物性条件的作用也体现于此。
其分段设计原理是通过录井资料、地质认识、油藏描述等内容来分析水平井油藏储层的构造、岩性、展布等特征，并以此判断卡封井段。
油田高含水后期分层采油技术的运用分析
油田高含水后期分层采油技术的运用分析发布时间：2022-08-19T05:50:13.232Z 来源：《科技新时代》2022年第1期作者：贾喻博[导读] 分层采油属于石油开采技术之一贾喻博中石化河南油田分公司采油二厂摘要：分层采油属于石油开采技术之一，主要指在石油开采井内利用封隔器将石油层分成若干层段，之后利用配产或卡封的方式，尽量降低不同分层之间的相互影响，确保油层作用的发挥。
分层采油技术具有专业性强、技术性高、复杂性强等特点，在具体应用中，相关技术人员需要全面考量分层采油具体技术的优化与应用，以确保采油作业有序推进。
关键词：分层；高含水；采油；技术前言分油层采油技术属于当前应用最为广泛的采油技术之一，利用该开采技术可以确保石油开采质量，但此项技术应用多年，在实际应用中适当的改进原有技术对于增油、控水等具有重要意义。
本文从分层采油技术及高含水后期分层采油技术应用、技术改造两方面进行分析，希望可以起到一定借鉴意义。
1.分层采油技术分类及应用 1.1多管与单管分层采油技术及应用分层采油技术十分复杂，根据采油管形式的不同可以将分层采油技术分为多管与单管分层采油两种不同形式。
首先，多油管分层采油。
多管分采主要指在油井分层基础上，根据每一层油层的不同，使用不同口径大小的采油管，调整采油管数量与容纳范围，提升不同分层采油的速度与质量。
此种方式需要注重油井环境情况，需要确保采油施工环境安全。
其次，单管分层采油。
此种方式与多管采油相类似，都需要在油井分层之后进行，此种采油形式是指根据制定的采油施工计划，结合隔离设备的推动，在原有单管分层的基础上，减少其他石油开采工作产生的影响，避免多油层之间产生的不良性影响，提升采油质量[1]。
1.2高含水后期堵酸化工艺与重复压裂技术及应用一般分层采油技术在应用后期，难免会遇到高含水的情况，此时分层采油技术不得不考虑相应地质、水等因素，因此在技术选择上往往会选择暂堵酸化工艺（裂缝深部）与重复压裂技术，以保证高含水后期分层采油作业的质量。
分层采油技术讲解
分层工艺
分层采油 分层注水 分层测试
分层改造
分层采油
单管分采：在开采多油层的生产井内，用封隔器将 油层分隔成若干层段，采用卡封或配产的方式来减 少层间干扰。
多管分采：在一口井内下几根油管，一根油管开采 一个层段，用封隔器将层段分隔开。
第一部分：概述
胜利油田经多年的开发，综合含水逐年上升，油水关系进一步复杂， 层间干扰现象严重，层间动用不均衡。 非均质油藏一套开发层系的渗透率级差一般在5～10之间，层间差异大。 长期的注水开采，导致储层的非均质性进一步加剧，层间矛盾进一步突出。 分层注水虽然控制了各油层的注水量，但在合采条件下油井注水时效和见水 时间的不同，层间矛盾依然存在。
封隔器类常用井下工具
封隔器类井下工具的型号编制按行业标准SY/T5105-1997编制， 下面列举的是目前油田常用的几种封隔器
型号
说明
功能
Y341 注水井封隔器 压缩式、无卡瓦支撑、液压座封、上提解封 水井分注
K344 注水井封隔器 扩张式、无卡瓦支撑、液压座封、液压解封 水井分注
Y441 注汽封隔器 压缩式、双向卡瓦支撑、液压座封、上提解封 热采注汽
一、油田井下工具分类方法 一、油田井下工具分类方法
对井下工具的定义，目前还没有一个统一的说 法，一般泛指在井下除去油管、抽油杆、抽油泵以 外的各种工具。
下图为按照行业标准 SY/T5629-98 的规定，对 井下工具按工具功能的分类。
井下工具
封隔器类 修井工具类 控制工具类 其它工具类
一、油田井下工具分类方法
371 404 244
8
年7 增6 油5 ，4 万3
口 100
吨2
1
0
2006 2007 2008 2009 2010
采油初级工理论知识考试题及答案
采油初级工理论知识考试题一、单选题1常规式偏心配水器管柱具有（）功能,可多级高压分注。
［单选题］*A）反洗井√B）解封C）验封D）免投捞2 .组合式细分配水管柱适用于2~4层细分注水,最小卡距为（1［单选题］*A）0.2mB）1.C）2.0m√D）2.2m3 .分层采油工艺是利用井下工艺管柱将目的层分开,在各分开的层段应用（）控制生产压差,从而实现分层采油。
［单选题］*A）配产器√B）配水器C）封隔器D）节流器4 .为实现分层开采的目的,需应用（）彳络目的油层分开。
［单选题］*A）封隔器√B）封井器C）堵塞器D）配产（配水）器5 .分层采油工艺管柱主要由封隔器、（）和连接油管组成。
［单选题］*A）配产器√B）配水器C）泄油器D）堵塞器6 .分层采油工艺管柱包括（）配产管柱和偏心配产管柱。
［单选题］*A）抽油机B）潜油电泵C）螺杆泵D洞心√7 .分层注水能够提高（）油层的动用程度,控制高含水层产水量,增加低含水层产量。
［单选题］* A）好B）差C）主力D）各个√8 .分层注水是对注水井的各个注水层位进行（）注水。
［单选题］*A）加强B）适当C）分段√D)统9 .分层注水工艺是在各分开的注水层段应用（）控制注水压差。
［单选题］*A）配产器B）配水器√C）封隔器D）节流器10 .偏心式分层注水管柱由偏心配水器工作筒、（\压缩式封隔器、球座组成工作筒主体中心的通道作为投捞工具测试工具的通道。
［单选题］*A）堵塞器√B）节流器C）泄油器D）水嘴11 .电动潜油泵井欠载保护电流一般为正常工作电流的（1［单选题］*A）75%B）80%√C）85%D）90%12 .电动潜油泵井过载保护电流一般为额定电流的（\［单选题］* A）105%B）110%C）115%D)120%√13 .进入油井的（）,造成油井出水是不可避免的,但要求缓出水、少出水,所以必须采取控制和必要的封堵措施。
［单选题］*A）边水B）同层水VC）底水D）夹层水14 .机械堵水适合于（）油井,封隔效果普遍较好,成功率较高。
采油新技术的研究与应用
情况 下 ，采取注 Ｃ Ｏ ２气 的方 式 ，常 可取 得好 的效 果 。上 世 纪 ８ ０ 年 代 ， 国 外注 气混 相和 非混 相驱 油技 术在低 渗透 油藏 中 己得到 广泛 的应 用 ，并 获得
、
我 国采油 工程 技术 发展 阶段 分析
（ 一 ）探 寻及 分层 开采 工艺 技术 发展阶 段 本阶 段 主要是 从上 世纪 ５ Ｏ年 代到 ７ Ｏ年代 。这 个阶 段我 国做 了多方 面 的试 验 和技 术突破 ，这 其 中包括 油 田堵水 试验 ；油 层水 力压 裂试验 ；人工 举升 试验 ：火烧 油层试 验 ；防 砂试验 ；注 蒸汽 吞 吐开采 试验 。本 阶段 中期
照拣主Ｉ
Ｃｈ ｉ ｎａ Ｃｈ ｅ ｍｉ ｃ ａ ｌ Ｔｒ ａ ｄ ｅ
中国化 １ ： 贸易
２ ０ １ ３
采油新技术 的研究与应 用
孙 军 闫永洁 宋希 明
１ 、胜利 油 田东辛采 油厂 ： ２ 、江汉 油 田分公 司清 河 采油厂 采油 ３队
摘 要 ：石 油作 为一种 不 可再 生能源 ，其 储量 是 有 限的 。在 当 前 的采 油 技术条 件 下 ，如 何最 大 限度地 采 出地 下剩 余的 原油 ， 已成 为 石油 工业 的 一个 重要 任务。 油 田开 发 的关键技 术 之一 技术 就是采 油工 程技 术 。 本 文将通 过分 析 当前 我 国采 油工程 技术 发展 现状 ， 介 绍与 我 国油藏相 适 应的 相关 采油 工艺 配套 技 术 ，
（ 二 ）Ｃ Ｏ ２驱油 技术 Ｃ Ｏ ２采 油技 术始 终是 石油 开采 领域 的研 究重 点 ，低 渗透 油 藏 由于渗 透 率过 低 ，或者储 层 中水敏 性黏 土矿 物较 多 ，见水 后发 生膨 胀阻 塞孔 隙 ， 以 致注 水 时吸水 能力 差 ，甚 至不 能注 进水 ，或 者难 以见 到注 水效 果 。在这 种
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分采泵分层采油工艺技术的应用
摘要：随着油田的进一步开发，为了降低开发成本，一口井同时开发两个层间差异较大层系，已成为油田分层采油生产主要面临的难题之一。
特别对于非均质油藏因为其层间物性差异大，层间干扰矛盾更为严重，出现层间动用不均衡，为了适应油田开发的需要,消除或减少油层层间干扰,充分挖掘油层潜力,提高油田开发效果和采收率,有必要使用分层开采的抽油泵。
2010年在罗庞塬作业区试验了5口分采井，效果较明显，以下介绍胜利分采泵工作原理、技术规范和应用效果。
关键词：分采泵分层采油层间干扰管柱
罗庞塬作业区目前大部分油井开采均为长4+5和长6合采，对两个层间差异不大的油井进行合采层间干扰不大，但针对各油层的物性差异较大，生产能力也不一样，地层压力差异大的油井进行合采，就会出现高压层向低压层“倒灌”的现象，影响油井最大生产潜力的发挥，采用针对性地分层注水，可部分缓解层间矛盾，但由于油层的非均质性，易造成注入水的单层突进，油井含水上升较快，即影响注水效果，也限制了油井产量。
如果要让各层充分发挥作用，必须采用分层开采的方法。
1 分采泵工作原理
当抽油杆运动时，上冲程时，总游动阀、分游动阀关闭，两容腔
容积增大，腔内压力下降，在上、下油层的沉没压力作用下，下层流体经油管通道，上层流体经分采泵侧向通道分别进入分采泵，各自的固定阀打开，液体进人两容腔内，完成吸液动作;下冲程时，两容腔容积减小，由于液体的不可压缩性，腔内压力迅速上升，当高于油管液柱压力时，上、下游动阀和总游动阀打开，其中下泵液体通过下泵游动阀与上泵液体在游动阀互不干扰排出，最后打开总游动阀进人油管，完成排液动作。
工作原理图如图1。
2 管柱组合
2.1 管柱组合主要是
油管+分采泵+分隔器+尾管+筛管。
管柱组合如图2。
2.2 坐封
管柱按设计一次下入井内，下至设计位置后，坐封封隔器至规定吨位，实现对两采油层的有效卡封分隔。
2.3 解封起管柱
当需要检泵或换层生产要求起出管柱时，上提管柱可解封封隔器。
3 分采泵技术规范及技术参数
3.1 技术参数
封隔器工作压差：≥25?MPa
工作温度：≤150?℃
适用气油比：≤30
3.2 分采泵技术规范
活塞直径，mm 上44，下32
冲程：3.0
排量系数：2.19
上下连接螺纹：27/8TBG
44、32上下柱塞：1.2?m
44、32上下泵筒：4.5?m
内部总长：6354?mm
外部上总长：4367?mm；外部下总长：4999?mm总长9313?mm 44柱塞至44泵筒最上距离：3069?mm（冲程）
44出油接头至44泵筒最上距离：2904?mm
4 分采泵分层采油技术效果分析
2010年超低渗透研发中心在我罗庞塬作业区进行了5口井（刘70-9、刘71-12、刘71-13、刘71-14、刘73-10）的分层采油技术的实验，效果比较明显。
具体效果分析如表1：
刘70-9数据分析：该井采用胜利分采泵，分采后两层均有效，产液量明显高于常规泵合采液量，平均高出2?m3，产油量高出1.37t(如表2)。
刘71-13数据分析：该井采用胜利分采泵，分采后两层均有效，产液量高于常规泵合采，且高于长4+5、长6单层生产液量，从含水
上升情况看长4+5供液较多。
5 结语
(1)分层采油技术充分利用了现有设备，不增加和改变地面设施，具有投资少，见效快的特点。
特别是实现了控制主力油层产量，发挥非主力油层的生产潜力，达到了合理开采各油层的目的，对于缩短油田开发期，延长油田稳产期，提高油田整体经济效益有较大意义。
(2)通过我们对这些分层采油的新工艺的应用情况来看，效果较为明显,有效的解决了多套层系的层间、层内矛盾,对剩余油藏的挖潜起到了十分重要的作用。
下步加大这些新工艺的应用力度，尤其是对那些长期合采、出水现象严重的油井，为采油厂的稳产、高产提供切实有力的保障。
(3)由于分层采油技术管柱中总是带有封隔器，因此，只能测一层动液面，放一层套气，给油并的管理带来不便。
参考文献
[1] 佘梅卿,申秀丽,祝道钧,等．分层采油技术的研究与应用[J]．石油机械，1995，23(12)：43-49.
