材料力学性能-第2版课后习题答案34499
第一章 单向静拉伸力学性能1、 解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等2、 说明下列力学性能指标的意义。
答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。
组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。
【P4】4、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？5、 决定金属屈服强度的因素有哪些？【P12】答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。
外在因素：温度、应变速率和应力状态。
6、 试述韧性断裂与脆性断裂的区别。
为什么脆性断裂最危险？【P21】答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。
7、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。
8、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。
上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。
9、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。
【P32】答： 212⎪⎭⎫ ⎝⎛=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。
第二章 金属在其他静载荷下的力学性能 一、解释下列名词：（1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： ()32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。
【P44 P53】（3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即：【P47 P55 】（4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。
【P49 P58】（5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。
（6）维氏硬度——以两相对面夹角为136。
的金刚石四棱锥作压头，采用单位面积所承受的试验力计算而得的硬度。
【P53 P62】（7）努氏硬度——采用两个对面角不等的四棱锥金刚石压头，由试验力除以压痕投影面积得到的硬度。
（8）肖氏硬度——采动载荷试验法，根据重锤回跳高度表证的金属硬度。
（9）里氏硬度——采动载荷试验法，根据重锤回跳速度表证的金属硬度。
二、说明下列力学性能指标的意义（1）σｂｃ——材料的抗压强度【P41 P48】（2）σｂｂ——材料的抗弯强度【P42 P50】（3）τｓ——材料的扭转屈服点【P44 P52】（4）τｂ——材料的抗扭强度【P44 P52】（5）σｂｎ——材料的抗拉强度【P47 P55】（6）NSR ——材料的缺口敏感度【P47 P55】（7）HBW ——压头为硬质合金球的材料的布氏硬度【P49 P58】（8）HRA ——材料的洛氏硬度【P52 P61】（9）HRB ——材料的洛氏硬度【P52 P61】（10）HRC ——材料的洛氏硬度【P52 P61】（11）HV ——材料的维氏硬度【P53 P62】三、试综合比较单向拉伸、压缩、弯曲及扭转试验的特点和应用范围。
试验方法特点 应用范围 拉伸 温度、应力状态和加载速率确定，采用光滑圆柱试样，试验简单，应力状态软性系数较硬。
塑性变形抗力和切断强度较低的塑性材料。
压缩应力状态软，一般都能产生塑性变形，试样常沿与轴线呈45º方向产生断裂，具有切断特征。
脆性材料，以观察脆性材料在韧性状态下所表现的力学行为。
五、缺口试样拉伸时的应力分布有何特点？【P45 P53】在弹性状态下的应力分布：薄板：在缺口根部处于单向拉应力状态，在板中心部位处于两向拉伸平面应力状态。
厚板：在缺口根部处于两向拉应力状态，缺口内侧处三向拉伸平面应变状态。
无论脆性材料或塑性材料，都因机件上的缺口造成两向或三向应力状态和应力集中而产生脆性倾向，降低了机件的使用安全性。
为了评定不同金属材料的缺口变脆倾向，必须采用缺口试样进行静载力学性能试验。
六、试综合比较光滑试样轴向拉伸、缺口试样轴向拉伸和偏斜拉伸试验的特点。
偏斜拉伸试验：在拉伸试验时在试样与试验机夹头之间放一垫圈，使试样的轴线与拉伸力形成一定角度进行拉伸。
该试验用于检测螺栓一类机件的安全使用性能。
光滑试样轴向拉伸试验：截面上无应力集中现象，应力分布均匀，仅在颈缩时发生应力状态改变。
缺口试样轴向拉伸试验：缺口截面上出现应力集中现象，应力分布不均，应力状态发生变化，产生两向或三向拉应力状态，致使材料的应力状态软性系数降低，脆性增大。
偏斜拉伸试验：试样同时承受拉伸和弯曲载荷的复合作用，其应力状态更“硬”，缺口截面上的应力分布更不均匀，更能显示材料对缺口的敏感性。
七、试说明布氏硬度、洛氏硬度与维氏硬度的实验原理，并比较布氏、洛氏与维氏硬度试验方法的优缺点。
【P49 P57】原理布氏硬度：用钢球或硬质合金球作为压头，计算单位面积所承受的试验力。
洛氏硬度：采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度。
维氏硬度：以两相对面夹角为136。
的金刚石四棱锥作压头，计算单位面积所承受的试验力。
布氏硬度优点：实验时一般采用直径较大的压头球，因而所得的压痕面积比较大。
压痕大的一个优点是其硬度值能反映金属在较大范围内各组成相得平均性能；另一个优点是实验数据稳定，重复性强。
缺点：对不同材料需更换不同直径的压头球和改变试验力，压痕直径的测量也较麻烦，因而用于自动检测时受到限制。
洛氏硬度优点：操作简便，迅捷，硬度值可直接读出；压痕较小，可在工件上进行试验；采用不同标尺可测量各种软硬不同的金属和厚薄不一的试样的硬度，因而广泛用于热处理质量检测。
缺点：压痕较小，代表性差；若材料中有偏析及组织不均匀等缺陷，则所测硬度值重复性差，分散度大；此外用不同标尺测得的硬度值彼此没有联系，不能直接比较。
维氏硬度优点：不存在布氏硬度试验时要求试验力F与压头直径D之间所规定条件的约束，也不存在洛氏硬度试验时不同标尺的硬度值无法统一的弊端；维氏硬度试验时不仅试验力可以任意取，而且压痕测量的精度较高，硬度值较为准确。
缺点是硬度值需要通过测量压痕对角线长度后才能进行计算或查表，因此，工作效率比洛氏硬度法低的多。
八.今有如下零件和材料需要测定硬度，试说明选择何种硬度实验方法为宜。
（1）渗碳层的硬度分布；（2）淬火钢；（3）灰铸铁；（4）鉴别钢中的隐晶马氏体和残余奥氏体；（5）仪表小黄铜齿轮；（6）龙门刨床导轨；（7）渗氮层；（8）高速钢刀具；（9）退火态低碳钢；（10）硬质合金。
（1）渗碳层的硬度分布---- HK 或-显微HV（2）淬火钢-----HRC（3）灰铸铁-----HB（4）鉴别钢中的隐晶马氏体和残余奥氏体-----显微HV 或者HK（5）仪表小黄铜齿轮-----HV（6）龙门刨床导轨-----HS （肖氏硬度）或HL(里氏硬度)（7）渗氮层-----HV（8）高速钢刀具-----HRC（9）退火态低碳钢-----HB（10）硬质合金----- HRA第三章 金属在冲击载荷下的力学性能冲击韧性:材料在冲击载荷作用下吸收塑性变形功和断裂功的能力。
【P57】冲击韧度: :U 形缺口冲击吸收功 KU A 除以冲击试样缺口底部截面积所得之商，称为冲击韧度，αku=Aku/S （J/cm2）, 反应了材料抵抗冲击载荷的能力,用KU a 表示。
P57注释/P67冲击吸收功: 缺口试样冲击弯曲试验中，摆锤冲断试样失去的位能为mgH1-mgH2。
此即为试样变形和断裂所消耗的功，称为冲击吸收功，以K A 表示，单位为J 。
P57/P67低温脆性： 体心立方晶体金属及合金或某些密排六方晶体金属及其合金，特别是工程上常用的中、低强度结构钢（铁素体-珠光体钢），在试验温度低于某一温度k t 时，会由韧性状态变为脆性状态，冲击吸收功明显下降，断裂机理由微孔聚集型变为穿晶解理型，断口特征由纤维状变为结晶状，这就是低温脆性。
材料力学性能-第2版课后习题答案
第一章单向静拉伸力学性能1、解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等2、 说明下列力学性能指标的意义。
答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
材料力学性能课后习题答案2

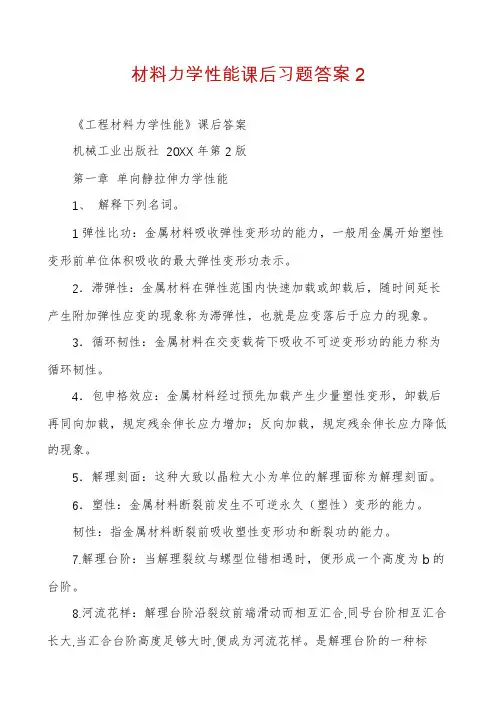

材料力学性能课后习题答案2《工程材料力学性能》课后答案机械工业出版社20XX年第2版第一章单向静拉伸力学性能1、解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变2、说明下列力学性能指标的意义。
答：E弹性模量G切变模量r规定残余伸长应力0.2屈服强度gt金属材料拉伸时最大应力下的总伸长率n 应变硬化指数【P15】3、金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。
完整版材料力学性能课后习题答案整理
材料力学性能课后习题答案第一章单向静拉伸力学性能1、解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力.一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后.随时间延长产生附加弹性应变的现象称为滞弹性.也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形.卸载后再同向加载.规定残余伸长应力增加；反向加载.规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时.便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下.当外加正应力达到一定数值后.以极快速率沿一定晶体学平面产生的穿晶断裂.因与大理石断裂类似.故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内.可以是韧性断裂.也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展.多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时.冲击吸收功明显下降.断裂方式由原来的韧性断裂变为脆性断裂.这种现象称为韧脆转变2、说明下列力学性能指标的意义。
答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 P153、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小.但是不改变金属原子的本性和晶格类型。
材料力学第2版 课后习题答案 第3章 剪切实用计算
P 30 × 10 3 l≥ = = 8.33cm b[τ ] 24 × 10 −3 × 40 × 10 6
l≥
2P 2 × 30 × 10 3 = = 12.7cm h σ iy 10 × 10 −3 × 90 × 10 6
[ ]
取 l = 127 mm 3-8 销钉式安全联轴器如图所示．允许传递扭矩Mn=300N.m。销钉材料的剪切强度 极限τb＝360 MPa，轴的直径D＝30mm。试确定销订的直径d。 解:
推进轴，其凸缘法兰承 小宽度 b=50mm ，材料 j]=22.5Mpa 。试校合其
3-6 某拖轮的螺旋桨 受总推力P=250KN，凸缘最 为 45 号钢，许用剪应力 [ τ 剪切强度。
解
τ =
P 250 × 10 3 = = 3.979 MPa < [τ ] 2πrb π × 0.4 × 0.05
习
题
3-1 夹剪的尺寸如图示，销子C的直径d＝0.5 cm，作用力 P=200 N，在剪直径与用 子直径相同的铜丝A时 ， 若 a＝2cm，b＝15cm． 试求铜丝与销子横截面上的平均剪进力τ。
解:
P × b = QA × a QA = τA = Pb 200 = × 15 = 1500 N a 2
3-2 图示摇臂，试确定其轴销 B 的直径 d 。已知用材料的许用应力 [ τ j]=100Mpa, [σjy]=240Mpa。
解:
74
∑MB = 0
P ⋅ cos 45� × 0.6 = 50 × 0.4
P = 47.14 KN
RB = 37.27 KN τ = R ≤ [τ ] 2 d2
π 4
2×3 2 6 πd [τ ] = π × 26 2 × 100 = 318.6 KN 4 4
材料力学第二版课后答案
材料力学第二版课后答案1. 弹性力学。
1.1 问题1。
根据胡克定律，弹性体的应力与应变成正比。
即应力与应变之间的关系可以用线性方程表示。
弹性模量是衡量材料抵抗形变的能力的物理量，不同材料具有不同的弹性模量。
弹性模量越大，表示材料越难产生形变，具有更好的抗变形能力。
1.2 问题2。
杨氏模量是用来描述材料在拉伸或压缩时的刚度，它是应力和应变之间的比值。
杨氏模量越大，表示材料在受力时产生的应变越小，具有更好的刚度。
2. 塑性力学。
2.1 问题1。
在塑性力学中，屈服点是材料开始产生塑性变形的点，超过屈服点后，材料会产生持久的塑性变形。
屈服点的大小取决于材料的性质和外部加载条件。
2.2 问题2。
在塑性变形过程中，材料会逐渐失去弹性，出现持久的塑性变形。
材料的屈服点和断裂点是塑性变形的重要指标，它们决定了材料的可塑性和韧性。
3. 疲劳力学。
3.1 问题1。
疲劳破坏是由于材料在交变应力作用下产生的微小裂纹逐渐扩展，最终导致材料的疲劳破坏。
疲劳寿命是材料在特定应力幅和应力比下能够承受的循环载荷次数，是衡量材料抗疲劳性能的重要指标。
3.2 问题2。
影响材料疲劳寿命的因素有很多，包括应力幅、应力比、工作温度、材料表面质量等。
合理设计零件结构和选择合适的材料可以有效延长材料的疲劳寿命，提高零件的可靠性。
4. 断裂力学。
4.1 问题1。
断裂韧性是材料抵抗裂纹扩展的能力，它是衡量材料抗断裂性能的重要指标。
断裂韧性越高，表示材料在受到外部裂纹扩展力时，能够抵抗裂纹的进一步扩展，具有更好的抗断裂能力。
4.2 问题2。
断裂韧性测试通常采用冲击试验或拉伸试验来进行。
通过测试可以得到材料的断裂韧性指标，对材料的选择和设计提供重要参考依据。
5. 综合应用。
5.1 问题1。
在实际工程中，材料力学的知识可以帮助工程师选择合适的材料和设计合理的结构，以满足工程的使用要求。
合理应用材料力学知识可以提高工程的安全性和可靠性。
5.2 问题2。
材料力学的理论不仅可以应用在工程领域，还可以应用在材料科学、航空航天、汽车制造等领域。
材料力学性能课后答案
1.解释下列名词①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力⑦加工硬化：金属材料在再结晶温度以下塑性变形时 ,由于晶粒发生滑移 , 出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。
⑧解理断裂：解理断裂是在正应力作用产生的一种穿晶断裂，即断裂面沿一定的晶面（即解理面）分离。
2.解释下列力学性能指标的意义弹性模量）；（2）ζ p（规定非比例伸长应力）、ζ e（弹性极限）、ζ s（屈服强度）、ζ （屈服强度）；（3）ζ b（抗拉强度）；（4）n（加工硬化指数）; （5）δ （断后伸长率）、ψ （断面收缩率）4.常用的标准试样有 5 倍和10倍，其延伸率分别用δ 5 和δ 10 表示，说明为什么δ 5>δ 10。
答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。
5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。
试分析这两种故障的本质及改变措施。
答：（1）未装满载时已变形到最大位置：弹簧弹性极限不够导致弹性比功小；（2）使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，这是构件材料的弹性比功不足引起的故障，可以通过热处理或合金化提高材料的弹性极限（或屈服极限），或者更换屈服强度更高的材料。
材料力学性能参考答案
填空：1．影响材料弹性模数的因素有键合方式和原子结构、晶体结构、化学成分、微观组织、温度、加载条件和负荷持续时间等。
2．提供材料弹性比功的途径有二，提高材料的弹性极限，或降低弹性模量。
3．退火态和高温回火态的金属都有包申格效应，因此包申格效应是具有的普遍现象。
4．金属材料常见的塑性变形机理为晶体的滑移和孪生两种。
5．多晶体金属材料由于各晶粒位向不同和晶界的存在，其塑性变形更加复杂，主要有各晶粒变形的不同时性和不均匀性及各晶粒变形的相互协调性的特点。
6．影响金属材料屈服强度的因素主要有晶体结构、晶界与亚结构、溶质元素、第二相、温度等。
7．产生超塑性的条件是（1）超细晶粒；（2）合适的条件，变形温度≥0.4Tm，应变速率ε≤ 10－3s－1 ；（3）应变速率敏感指数较高0.3≤m≤1 。
8．材料的断裂过程大都包括裂纹的形成与扩展两个阶段，根据断裂过程材料的宏观塑性变形过程，可以将断裂分为韧性断裂与脆性断裂；按照晶体材料断裂时裂纹扩展的途径，分为穿晶断裂和沿晶断裂；按照微观断裂机理分为剪切断裂和解理断裂；按作用力的性质可分为正断和切断。
9.包申格效应：金属材料经过预先加载产生少量的塑性变形,而后再同向加载,规定残余伸长应力增加；卸载时降低的的现象。
10．剪切断裂的两种主要形式为滑断（纯剪切断裂）和微孔聚集性断裂。
11．解理断口的基本微观特征为解理台阶、河流花样和舌状花样。
12．韧性断裂的断口一般呈杯锥状，由纤维区、放射区和剪切唇三个区域组成。
13．韧度是衡量材料韧性大小的力学性能指标，其中又分为静力韧度、断裂韧度和冲击韧度。
14. 材料在受到三向等拉伸应力作用时压力状态最硬，其最大切应力分量分量为零，材料最易发生脆性断裂，适用于揭示塑性较好的金属材料的脆性倾向。
单向拉伸时，正应力分量较大，切应力分量较小，应力状态较硬。
一般用于塑性变形抗力与切断抗力较低的所谓塑性材料试验；弯曲、扭转时应力状态较软，材料易产生塑性变形，适用于在单向拉伸时容易发生脆断而不能充分反映其塑性性能的所谓脆性材料；材料的硬度试验属于三向压缩状态，应力状态非常软，可在各种材料上进行。
材料力学性能课后习题答案
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合, 同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象, 称之为弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。
组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。
1、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力- 伸长曲线图上的区别？为什么？2、决定金属屈服强度的因素有哪些？答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。
工程材料力学性能-第2版习题答案
工程材料力学性能-第2版习题答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII《工程材料力学性能》课后答案机械工业出版社 2008第2版第一章单向静拉伸力学性能1、解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变2、金属的弹性模量主要取决于什么因素为什么说它是一个对组织不敏感的力学性能指标答：主要决定于原子本性和晶格类型。
合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。
材料力学II习题解答 最终版
显然，B’C’段内的切应力分布和BC段的切应力分布相对于z 轴对称，方向相同，因此切应力的合力必大小相等，方向 相同，（题12.8图（c））
材料力学（II ）Mechanics of Materials 上海电力学院
材料力学（II ）Mechanics of Materials 上海电力学院
cc截面与B截面之间的面积（题12.8图（b））对z轴 的面矩为
b1 0
τ1δ1dξ
=
ξ F b1 Sy b1 −ξ
0
2Iz
δ1dξ
= FSyb13δ1
12Iz
根据合力矩定理，合力对一点之矩，等于其分力对同一点之
矩的代数和，可以证明
为 和 F S y
F S1
F S2
的合力。如
对B点取矩，水平方向剪应力的合力和剪力对B点之矩为零，
故有
FS y e = FS1 h
从上上式求得弯曲中心位置
⎤ ⎥ ⎦
=
24 bh2
Fl
=
24 × 6 × 103 × 1.25 75 × 10 −3 × 150 2 × 10 −6
Pa
= 107 M P a (拉 )
材料力学（II ）Mechanics of Materials 上海电力学院
B点的坐标为
yOB
=
h 3
zOB
=
−
b 3
带入广义弯曲应力公式，得
的壁厚 δ为常量，且壁厚及开口切缝都很小。
解: 如图（b）所示。开口处B面与bb截面间的面积 对在z轴的面距为
S
* z
=
(ξ δ
)ξ
2
=
δξ 2
2
⎛ ⎜⎝
0
