专题10 电磁感应(第05期)-2016届高三物理百所名校好题速递分项解析汇编(原卷版)
2016届高三物理百所名校速递分项汇编系列专题10 电磁感应一、选择题1.【重庆市育才中学2016届高三下学期第一次月考理科综合物理试题】如图4所示，两水平虚线ef 、gh 之间存在垂直纸面向外的匀强磁场，一质量为m 、电阻为R 的正方形铝线框abcd 从虚线ef 上方某位置由静止释放，线框运动中ab 始终是水平的，已知两虚线ef 、gh 间距离大于线框边长，则从开始运动到ab 边到达gh 线之前的速度随时间的变化关系图象合理的是()2.【东北三省三校（哈尔滨师大附中等）2016届高三第一次联合模拟考试理综物理试题】当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星位于航天飞机正上方，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星。
现有一颗绳系卫星在地球上空沿圆轨道运行，能够使缆绳卫星端电势高于航天飞机端电势的是A ．在赤道上空，自西向东运行B ．在赤道上空，自南向北运行C ．在北半球上空，自北向南运行D ．在南半球上空，自西南向东北运行 3.【黑龙江省哈尔滨市第六中学2016届高三下学期开学考试理科综合物理试题】如图所示，在半径为R 的半圆形区域内，有磁感应强度为B 的垂直纸面向里的有界匀强磁场，PQM 为圆内接三角形，且PM 为圆的直径，三角形的各边由材料相同的细软导线组成（不考虑导线中电流间的相互作用）。
设线圈的总电阻为r 且不随形状改变，此时∠PMQ ＝37°，已知sin37°＝0.6，cos37°＝0.8。
则下列说法正确的是（ ）A ．穿过线圈PQM 的磁通量为Ф＝0.96BR 2B ．若磁场方向不变，只改变磁感应强度B 的大小，且B ＝B 0＋kt （k 为常数，k ＞0），则线圈中产生的感应P QO MR电流大小为20.96kR IrC．保持P、M两点位置不变，将Q点沿圆弧顺时针移动到接近M点的过程中，线圈中感应电流的方向先沿逆时针，后沿顺时针D．保持P、M两点位置不变，将Q点沿圆弧顺时针移动到接近M点的过程中，线圈中不会产生焦耳热4.【黑龙江省双鸭山市第一中学2016届高三上学期期末理科综合物理试题】纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t＝0时，OA恰好位于两圆的公切线上，如图所示．若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是()5.【黑龙江省双鸭山市第一中学2016届高三上学期期末理科综合物理试题】如图所示，平行金属导轨与水平面间的倾角为θ，导轨间距为L，电阻不计、与导轨相连的定值电阻阻值为R。
磁感强度为B的匀强磁场垂直穿过导轨平面。
有一质量为m的导体棒，从ab位置以平行斜面大小为v的初速度向上运动，最远到达a′b′的位置，滑行的距离为s。
导体棒的电阻也为R，与导轨之间接触良好并与导轨始终垂直且动摩擦因数为μ。
则（）A．上滑过程中导体棒受到的最大安培力为B2L2v／2RB．上滑过程中通过定值电阻R的电量为BSL/2RC．上滑过程中定值电阻R产生的热量为12mv2－mgs（sinθ＋μcosθ）D．上滑过程中导体棒损失的机械能为12mv2－mgs sinθ6.【湖北省沙市中学2016届高三下学期第一次半月考理科综合物理试题】如图所示，有一等腰直角三角形的区域，其斜边长为2L ，高为L 。
在该区域内分布着如图所示的磁场，左侧磁场方向垂直纸面向外，右侧磁场方向垂直纸面向里，磁感应强度大小均为B 。
一边长为L 、总电阻为R 的正方形导线框abcd ，从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域。
取沿顺时针的感应电流方向为正，则下列表示线框中电流i 随bc 边的位置坐标x 变化的图象正确的是( )7.【陕西省西安市第一中学2016届高三下学期第一次模拟考试理综物理试题题】如图甲所示，abcd 是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m ，电阻为R ，在金属线框的下方有一匀强磁场区域，MN 和PQ 是匀强磁场区域的水平边界，并与线框的bc 边平行，磁场方向垂直于线框平面向里。
现使金属线框从MN 上方某一高度处由静止开始下落，如图乙是金属线框由开始下落到bc 刚好运动到匀强磁场PQ 边界的v―t 图象，图中数据均为已知量。
重力加速度为g ，不计空气阻力。
下列说法正确的是 （ ）A ．金属线框刚进入磁场时感应电流方向沿adcba 方向BC ．金属线框在0~t 3的时间内所产生的热量为121()mgv t t - D ．MN 和PQ 之间的距离为121()v t t -8.【江西省高安中学、玉山县第一中学、临川区第一中学等九校2016届高三下学期联考理科综合物理试题】如图所示为某一装置的俯视图，PQ 、MN 为水平放置且足够长的平行金属薄板，两板间有磁感应强度为B的匀强磁场，方向垂直薄板平面向里，金属棒AB 垂直放置在两板上且与两板接触良好。
现有质量为m ，电荷量为+q 的粒子以初速度V 0水平向左射入两板之间，若磁场足够大，粒子的重力不计，且粒子不会打到两板上，则（ )A ．若带电粒子做匀速直线运动，则金属棒AB 应向右运动B ．金属棒的速度为2 V 0时，带电粒子可能做匀速直线运动C ．若金属棒的向左运动速度也为V 0，则带电粒子一定做匀速直线运动D ．若金属棒一直未动，则带电粒子从初始时到位移大小为0mV Bq 时的时间间隔可能为53m Bq9.【四川省双流中学2016--2017学年届高三（下）2月月考理科综合物理部分】如图，电源电动势为E ，线圈L 的直流电阻不计．则以下判断正确的是A ．闭合S ，稳定后，电容器两端电压为EB ．闭合S ，稳定后，电容器的a 极带正电C ．断开S 瞬间，电容器的a 极将带正电D ．断开S 瞬间，电容器的a 极将带负电10.【2016年高考全国统一考试西工大附中第四次适应性训练高三理科综合试卷】某学校操场上有如图所示的运动器械：两根长金属链条将一根金属棒ab 悬挂在固定的金属架上.静止时ab 水平且沿东西方向.已知当地的地磁场方向自南向北斜向下跟竖直方向成45°，现让ab 随链条荡起来，跟竖直方向最大偏角45°，则下列说法正确的是A ．当ab 棒自南向北经过最低点时，ab 中感应电流的方向是自西向东B ．当链条与竖直方向成45°时，回路中感应电流一定为零C ．当ab 棒自南向北经过最低点时，安培力的方向与水平向南的方向成45°斜向下D ．在ab 棒运动过程中，不断有磁场能转化为电场能11.【海南省文昌中学2016届高三上学期期末考试物理试题】如图所示，阻值为R 的金属棒从图示位置ab 分别以v 1、v 2的速度沿光滑水平导轨(电阻不计)匀速滑到a ′b ′位置，若v 1∶v 2＝1∶2，则在这两次过程中（ ）A ．回路电流I 1∶I 2＝1∶2B ．产生的热量Q 1∶Q 2＝1∶4C ．通过任一截面的电荷量q 1∶q 2＝1∶1D ．外力的功率P 1∶P 2＝1∶212.【宁夏六盘山高级中学2016届高三第一次模拟考试理科综合试题】如图甲所示，两条足够长得光滑平行金属导轨竖直放置，导轨间距为L=1m ，两导轨上端接有电阻，阻值R=2Ω，虚线'OO 下方存在垂直于导轨平面向里的匀强磁场，磁场的磁感应强度为2T ，现将质量为m=0.1kg 、电阻不计的金属杆ab ，从'OO 上方某处由静止释放，金属杆在下落的过程中与导轨保持良好接触，且始终保持水平，不计导轨的电阻，已知金属杆下落0.3m 的过程中加速度a 与下落距离h 的关系如图乙所示，重力加速度210/g m s ，则A 、金属杆刚进入磁场时的速度为1m/sB 、下落了0.3m 时速度为5m/sC 、金属杆下落0.3m 的过程中，在电阻R 上产生的热量为0.2875JD 、金属杆下落0.3m 的过程中，通过电阻R 的电荷量为0.05C13.【湖南省长沙市第一中学2016届高三月考（八）理综试题】如图所示，电源的电动势为E ，内阻为r ，A 、B 是两个相同的小灯泡，L 是一个自感系数很大的线圈。
关于这个电路的以下说法正确的是A 、开关闭合到电路中电流稳定的时间内，A 灯立刻亮，而后逐渐变暗，最后亮度稳定B 、开关闭合到电路中电流稳定的时间内，B 灯立刻亮，而后逐渐变暗，最后亮度稳定C 、开关由闭合到断开瞬间，A 灯闪亮以下再熄灭D 、开关由闭合到断开瞬间，电流自左向右通过A 灯14.【湖南省长沙市第一中学2016届高三月考（八）理综试题】如图所示，光滑的长直金属杆上套两个金属环与一个完整正弦图像的金属导线ab 连接，其余部分未与杆接触。
杆电阻不计，导线电阻为R ，ab 间距离为2L ，导线组成的正弦图形顶部或底部到杆距离都是d ，在导线和杆平面内有一有界磁场区域，磁场的宽度为L ，磁感应强度为B ，现在外力F 作用下导线沿杆以恒定的速度v 向右运动，t=0时刻导线开始进入磁场，直到全部穿过磁场过程中，外力F 所做功为A 、22B d Lv R B 、222B d Lv RC 、223B d Lv RD 、224B d Lv R15.【云南师范大学附属中学2016届高三适应性月考（六）理科综合物理试题】如图所示，在光滑绝缘的水平面上方，有两个方向相反的水平方向的匀强磁场，PQ 为两磁场的边界，磁场范围足够大，磁感应强度的大小分别为1B B =，23B B =，一个竖直放置的边长为a ，质量为m ，电阻为R 的正方向金属线框，以初速度v 垂直磁场方向从图中实线位置开始向右运动，当线框运动到在每个磁场中各有一半的面积时，线框的速度为2v ，则下列判断正确的是A 、此过程中通过线框截面的电量为B 、此过程中克服安培力做的功为214mv C 、此时线框的加速度为D 、此时线框中的电功率为22234B a v R16.【河南省洛阳市2016届高三3月统一考试理综试题】如图所示，在倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B ，方向相反的匀强磁场区域，区域I 的磁场方向垂直斜面向上，区域II 的磁场方向垂直斜面向下，磁场的宽度HP 以及PN 均为L ，一个质量为m 、电阻为R 、边长也为L 的正方形导线框，由静止开始沿斜面下滑，1t 时刻ab 边刚越过GH 进入磁场I 区域，此时导线框恰好以速度1v 做匀速直线运动，2t 时刻ab 边下滑到JP 与MN 的中间位置，此时导线框又恰好以速度2v 做匀速直线运动，重力加速度为g ，下列说法中正确的是A 、当ab 边刚越过JP 时，导线框的加速度大小为sin a g θ=B 、导线框两次匀速运动的速度之比12:4:1v v =C 、从1t 到2t 的过程中，导线框克服安培力做的功等于重力势能的减少D 、从1t 到2t 的过程中，有22123sin ()22mgL m v v θ+-机械能转化为电能 17.【山东省寿光现代中学2016届高三下学期收心考试（开学检测）物理试题】如图所示，在条形磁铁的中央位置的正上方水平固定一铜质圆环，不计空气阻力，以下判断正确的是（ ）A 、释放圆环，环下落时产生感应电流B 、释放圆环，环下落时无感应电流C 、释放圆环，环下落时环的机械能守恒D 、释放圆环，环下落时环的机械能不守恒18.【吉林省吉林市第一中学校2016届高三质量检测（六）物理试题】如图，垂直矩形金属框的匀强磁场磁感强度为B 。
专题10 电磁感应(第06期)-2016届高三物理百所名校好题速递分项解析汇编(原卷版)
决胜2016高考之全国名校试题物理分项汇编系列专题10 电磁感应一、选择题1．【2016•山东省德州市高三上期期末统考】如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q为电容器的两个极板，磁场方向垂直于环面向里，磁感应强度以B=B0+Kt(K>0)随时间变化。
t=0时，P、Q两极板电势相等，两极板间的距离远小于环的半径。
经时间t，电容器的P极板A．不带电B．所带电荷量与t成正比C．带正电，电荷量是24KL CπD．带负电，电荷量是24KL Cπ2．【2016•山东省威海市高三上期期末考试】高考考生入场时，监考老师要用金属探测器对考生安检后才允许进入考场，如图。
探测器内有通电线圈，当探测器靠近任何金属材料物体时，就会引起探测器内线圈中电流变化，报警器就会发出警报，靠近非金属物体时则不发出警报，则关于探测器工作原理正确的说法是A．金属探测器利用的是电磁感应现象B．金属探测器利用的是磁场对金属的吸引作用C．金属探测器利用的是静电感应现象D．金属探测器利用的是当探测器靠近金属物体时，能在金属中形成涡流，进而引起线圈中电流的变化3．【2016•山东省威海市高三上期期末考试】如图所示，abc为边长为L的正三角形线框，匀强磁场与线框平面垂直，其宽度为L。
现线框从图位置以恒定的速度通过场区，线框中的感应电流随时间的变化图象正确的是(逆时针为电流的正方向)4．【2016•湖北省武汉市武昌区高三年级元月调研考】如图甲，光滑平行的、足够长的金属导轨ab、cd 所在平面与水平面成θ角，b、c 两端接有阻值为R 的定值电阻。
阻值为r的金属棒PQ 垂直导轨放置，其它部分电阻不计。
整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上。
从t = 0 时刻开始，棒受到一个平行于导轨向上的外力F作用，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直且接触良好，通过R 的感应电流随时间t变化的图象如图乙所示。
高三物理(第01期好题速递分项解析汇编 专题10 电磁感应(含解析
专题10 电磁感应一、选择题1．【广西柳州高级中学2016届高三4月高考热身模拟演练理科综合物理试题】在光滑水平面上，有一个粗细均匀的边长为L的单匝正方形闭合线框abcd，在水平外力的作用下，从静止开始沿垂直磁场边界方向B、线框边长与磁场宽度的比值为3:8C、出磁场的时间是进入磁场时的一半D、出磁场的过程中外力做的功与进入磁场的过程中外力做的功相等【答案】B考点：导体切割磁感线时的感应电动势【名师点睛】此题是电磁感应与电路、力学知识的综合，根据图象上获取的信息，结合E Blv 分析线框的运动情况是解题的关键，要熟练运用力学规律，如运动学公式、牛顿第二定律和动能定理解决电磁感应的问题．2.【广东省佛山市第一中学2016届高三第三次模拟考试】CD、EF是两条水平放置的阻值可忽略的平行金属导轨，导轨间距为L，在水平导轨的左侧存在磁感应强度方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B，磁场区域的长度为d，如图7所示．导轨的右端接有一电阻R ，左端与一弯曲的光滑轨道平滑连接．将一阻值也为R 的导体棒从弯曲轨道上h 高处由静止释放，导体棒最终恰好停在磁场的右边界处．已知导体棒与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是A ．电阻R 的最大电流为Bd 2gh RB ．流过电阻R 的电荷量为2BdLRC ．整个电路中产生的焦耳热为mghD ．电阻R 中产生的焦耳热为12mgh 【答案】B【解析】考点:导体切割磁感线时的感应电动势、焦耳定律。
【名师点睛】电磁感应中的能量问题1．电磁感应中的能量转化2．求解焦耳热Q 的三种方法3．解电磁感应现象中的能量问题的一般步骤（1）在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源。
（2）分析清楚有哪些力做功，就可以知道有哪些形式的能量发生了相互转化。
（3）根据能量守恒列方程求解。
3.【湖北省部分重点中学2016-2017学年度上学期新高三起点考试】如图所示，一直角边长为L 的等腰直角三角形区域内有垂直于纸面向里的匀强磁场，左边有一形状完全相同的等腰直角三角形导线框，线框水平向右匀速穿过磁场区域，设逆时针的方向为电流的正方向，则其感应电流i 随位移x 变化的图象正确的是（ ）【答案】B【解析】导线框进入磁场区域后，发生的位移x 在0—L 之间时，有ab 和cd 两段切割磁感线，产生的感应电流方向相反，ab 段的有效长度为x L -，cd 段的有效长度为2x 。
(完整)百强名校高中物理经典难题电磁感应专题
高中物理大题集练——电磁感应1、如图所示，两平行的光滑金属导轨安装在一倾角为α的光滑绝缘斜面上，导轨间距为L，电阻忽略不计且足够长，以宽度为d的有界匀强磁场垂直于斜面向上，磁感应强度为B．另有一长为2d的绝缘杆将一导体棒和一边长为d（d ＜L）的正方形线框连在一起组成的固定装置，总质量为m，导体棒中通有大小恒为I的电流．将整个装置置于导轨上，开始时导体棒恰好位于磁场的下边界处．由静止释放后装置沿斜面向上运动，当线框的下边运动到磁场的上边界MN 处时装置的速度恰好为零．重力加速度为g．（1）求刚释放时装置加速度的大小；（2）求这一过程中线框中产生的热量；（3）之后装置将向下运动，然后再向上运动，经过若干次往返后，最终整个装置将在斜面上作稳定的往复运动．求稳定后装置运动的最高位置与最低位置之间的距离．2、如图（a）所示，间距为l、电阻不计的光滑导轨固定在倾角为θ的斜面上。
在区域I内有方向垂直于斜面的匀强磁场，磁感应强度为B；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t的大小随时间t变化的规律如图（b）所示。
t=0时刻在轨道上端的金属细棒ab从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd在位于区域I内的导轨上由静止释放。
在ab棒运动到区域Ⅱ的下边界EF处之前，cd棒始终静止不动，两棒均与导轨接触良好。
已知cd棒的质量为m、电阻为R，ab棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l，在t=t x时刻（t x未知）ab棒恰进入区域Ⅱ，重力加速度为g。
求：（1）通过cd棒电流的方向和区域I内磁场的方向；（2）当ab棒在区域Ⅱ内运动时，cd棒消耗的电功率；（3）ab棒开始下滑的位置离EF的距离；（4）ab棒开始下滑至EF的过程中回路中产生的热量。
3、如图甲所示，长、宽分别为L1=0.1m、L2=0.2m的矩形金属线框位于竖直平面内，其匝数为100匝，总电阻为1Ω，可绕其竖直中心轴O1O2转动．线框的两个末端分别与两个彼此绝缘的铜环C、D（集流环）焊接在一起，并通过电刷和定值电阻R=9Ω相连．线框所在空间有水平向右均匀分布的磁场，磁感应强度B的大小随时间t的变化关系如图乙所示，其中B0=5×10﹣3 T、B1=1×10﹣2 T和t1=2×10﹣3S．在0～t1的时间内，线框保持静止，且线框平面和磁场垂直；t1时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω=200rad/s匀速转动．求：（1）0～t1时间内通过电阻R的电流大小；（2）线框匀速转动后，在转动一周的过程中电流通过电阻R产生的热量；（3）线框匀速转动后，从图甲所示位置转过90°的过程中，通过电阻R的电荷量．4、有一金属细棒ab，质量m=0.05kg，电阻不计，可在两条轨道上滑动，如图所示，轨道间距为L=0.5m，其平面与水平面的夹角为θ=37°，置于垂直于轨道平面向上的匀强磁场中，磁感应强度为B=1.0T，金属棒与轨道的动摩擦因数μ=0.5，（设最大静摩擦力与滑动摩擦力大小相等）回路中电源电动势为E=3V，内阻r=0.5Ω．（g=10m/s2，sin37°=0.6，cos37°=0.8）求：（1）为保证金属细棒不会沿斜面向上滑动，流过金属细棒ab的电流的最大值为多少？（2）滑动变阻器R的阻值应调节在什么范围内，金属棒能静止在轨道上？5、如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L。
2016年高考物理试题分类汇编 十、电磁感应
电磁感应一、选择题1.（全国新课标III 卷，21）如图，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面。
现使线框M 、N 在t =0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周日T 逆时针匀速转动，则B.两导线框中感应电流的周期都等于TC.在时，两导线框中产生的感应电动势相等D.两导线框的电阻相等时，两导线框中感应电流的有效值也相等 【答案】BC【解析】当线圈进入磁场时，依据楞次定律得，两线圈中的感应电流方向为逆时针，2()E BRv BR R BR ωω===可得过程中产生的感应电动势恒定，即电流恒定，不是正弦交流电A 错误；当线圈进入磁场时，根据楞次定律知，两线框中的感应电流为逆时针，当线框穿出磁场时，根据楞次定律可得线框中产生的感应电流为顺时针，所以感应电流的周期和其运动周期相等，为T 、B 正确；根据2E BR ω=可得线框在运动过程中的感应电动势等，C 正确；线圈N 在完全进入磁场后T/4时间内线圈的磁通量不变化，过程中没有感应电动势产生，即线圈N 在0—T/4和3T/4—T 内有感应电动势，其余时间内没有，而线圈M 在整个过程中都有感应电动势，即便电阻相等，两者的电流有效值不会相等，D 错误。
2.（上海卷，19）.如图（a ），螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向。
螺线管与导线框abcd 相连，导线框内有一小金属圆环L ，圆环与导线框在同一平面内。
当螺线管内的磁感应强度B 随时间按图（b ）所示规律变化时（A ）在t 1~t 2时间内，L 有收缩趋势 （B ）在t 2~t 3时间内，L 有扩张趋势（C ）在t 2~t 3时间内，L 内有逆时针方向的感应电流（D）在t3~t4时间内，L内有顺时针方向的感应电流【答案】AD【解析】在t1-t2时间内，外加磁场磁感应强度增加且斜率在增加，则在导线框中产生顺时针方向大小增加的电流，该电流激发增加的磁场，该磁场通过圆环，在圆环内产生感应电流，根据结论“增缩减扩”可以断定圆环有收缩趋势，A正确；在t2—t3时间内，外加磁场均匀变化，在导线框中产生恒定电流，该电流激发出稳当磁场，该磁场通过圆环时，圆环中没有感应电流，选项BC错误；在t3—t4时间内，外加磁场向下减小，且斜率也减小，在导线框中产生顺时针减小的电流，该电流激发出向内减小的磁场，所以圆环内产生顺时针方向电流，D正确。

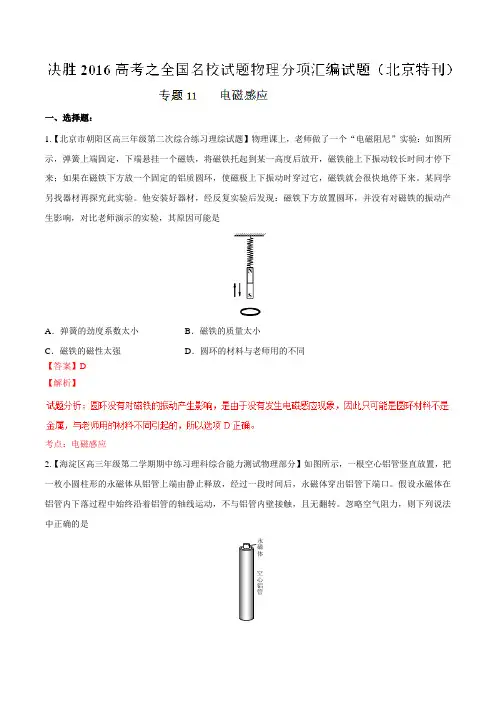

专题11 电磁感应-2016年高考全国名校试题物理分项汇编(北京特刊)(解析版)
一、选择题：1.【北京市朝阳区高三年级第二次综合练习理综试题】物理课上，老师做了一个“电磁阻尼”实验：如图所示，弹簧上端固定，下端悬挂一个磁铁，将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下来；如果在磁铁下方放一个固定的铝质圆环，使磁极上下振动时穿过它，磁铁就会很快地停下来。
某同学另找器材再探究此实验。
他安装好器材，经反复实验后发现：磁铁下方放置圆环，并没有对磁铁的振动产生影响，对比老师演示的实验，其原因可能是A．弹簧的劲度系数太小B．磁铁的质量太小C．磁铁的磁性太强D．圆环的材料与老师用的不同【答案】D【解析】考点：电磁感应2.【海淀区高三年级第二学期期中练习理科综合能力测试物理部分】如图所示，一根空心铝管竖直放置，把一枚小圆柱形的永磁体从铝管上端由静止释放，经过一段时间后，永磁体穿出铝管下端口。
假设永磁体在铝管内下落过程中始终沿着铝管的轴线运动，不与铝管内壁接触，且无翻转。
忽略空气阻力，则下列说法中正确的是A ．若仅增强永磁体的磁性，则其穿出铝管时的速度变小B ．若仅增强永磁体的磁性，则其穿过铝管的时间缩短C ．若仅增强永磁体的磁性，则其穿过铝管的过程中产生的焦耳热减少D ．在永磁体穿过铝管的过程中，其动能的增加量等于重力势能的减少量 【答案】A 【解析】考点：电磁感应；能量守恒定律；楞次定律.3.【海淀区高三年级第二学期期中练习理科综合能力测试物理部分】某校科技小组的同学设计了一个传送带测速仪，测速原理如图所示。
在传送带一端的下方固定有间距为L 、长度为d 的平行金属电极。
电极间充满磁感应强度为B 、方向垂直传送带平面（纸面）向里、有理想边界的匀强磁场，且电极之间接有理想电压表和电阻R ，传送带背面固定有若干根间距为d 的平行细金属条，其电阻均为r ，传送带运行过程中始终仅有一根金属条处于磁场中，且金属条与电极接触良好。
当传送带以一定的速度匀速运动时，电压表的示数为U 。
则下列说法中正确的是A ．传送带匀速运动的速率为BLU B ．电阻R 产生焦耳热的功率为rR U +2C ．金属条经过磁场区域受到的安培力大小为rR BUd+ D ．每根金属条经过磁场区域的全过程中克服安培力做功为RBLUd向【答案】D 【解析】考点：法拉第电磁感应定律；电功率；安培力.4.【北京市东城区2016届第一学期高三期末教学统一检测物理试题】如图1所示，矩形线圈abcd 位于匀强磁场中，磁场方向垂直线圈所在平面，磁感应强度B 随时间t 变化的规律如图2所示。

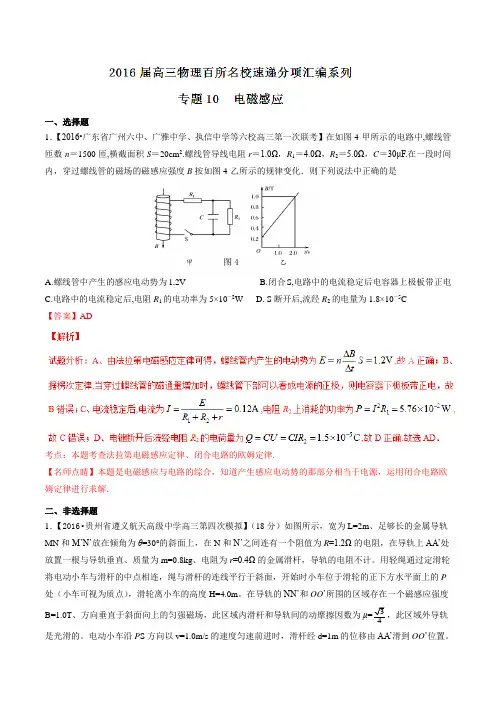

专题10 电磁感应(第02期)-2016届高三物理百所名校好题速递分项汇编(解析版)
一、选择题1．【2016•广东省广州六中、广雅中学、执信中学等六校高三第一次联考】在如图4-甲所示的电路中,螺线管匝数n＝1500匝,横截面积S＝20cm2.螺线管导线电阻r＝1.0Ω，R1＝4.0Ω，R2＝5.0Ω，C＝30μF.在一段时间内，穿过螺线管的磁场的磁感应强度B按如图4-乙所示的规律变化．则下列说法中正确的是图4A.螺线管中产生的感应电动势为1.2VB.闭合S,电路中的电流稳定后电容器上极板带正电C.电路中的电流稳定后,电阻R1的电功率为5×10－2WD. S断开后,流经R2的电量为1.8×10－5C【答案】AD【名师点睛】本题是电磁感应与电路的综合，知道产生感应电动势的那部分相当于电源，运用闭合电路欧姆定律进行求解．二、非选择题1．【2016•贵州省遵义航天高级中学高三第四次模拟】（18分）如图所示，宽为L=2m、足够长的金属导轨MN和M’N’放在倾角为θ=30°的斜面上，在N和N’之间连有一个阻值为R=1.2Ω的电阻，在导轨上AA’处放置一根与导轨垂直、质量为m=0.8kg、电阻为r=0.4Ω的金属滑杆，导轨的电阻不计。
用轻绳通过定滑轮将电动小车与滑杆的中点相连，绳与滑杆的连线平行于斜面，开始时小车位于滑轮的正下方水平面上的P 处（小车可视为质点），滑轮离小车的高度H=4.0m。
在导轨的NN’和OO’所围的区域存在一个磁感应强度B=1.0T、方向垂直于斜面向上的匀强磁场，此区域内滑杆和导轨间的动摩擦因数为μ是光滑的。
电动小车沿P S方向以v=1.0m/s的速度匀速前进时，滑杆经d=1m的位移由AA’滑到OO’位置。
（g取10m/s2）求：（1）请问滑杆AA’滑到OO’位置时的速度是多大？（2）若滑杆滑到OO’位置时细绳中拉力为10.1N，滑杆通过OO’位置时的加速度？（3）若滑杆运动到OO’位置时绳子突然断了，则从断绳到滑杆回到AA’位置过程中，电阻R上产生的热量Q为多少？（设导轨足够长，滑杆滑回到AA’时恰好做匀速直线运动。
专题10 电磁感应(第04期)-2016届高三物理百所名校好题速递分项解析汇编(原卷版)
一、选择题1.【山东省枣庄第八中学南校区2016届高三2月教学质量调研物理试题】安培是十九世纪初法国著名科学家，为物理学的发展做出了非常突出的贡献，关于安培的研究工作，以下说法中符合事实的是（）A、发现了电流的磁效应，从而揭示了电和磁的关系B、发现了电荷间的相互作用规律，并用实验测得元电荷的数值C、发现了产生电磁感应现象的条件，并制作了发电机D、发现了电流间相互作用的规律，并提出了判断电流产生的磁场方向的方法2.【山东省枣庄第八中学南校区2016届高三2月教学质量调研物理试题】如图所示，A、B为两只完好的相同灯泡，L是带有铁芯、电阻可不计的线圈，K为电建，下列说法中正确的是（）A、K闭合瞬间，A、B两灯同时亮B、K闭合稳定后，A、B一直都亮着C、K断开瞬间，A亮一下在熄灭D、K断开瞬间，A、B同时熄灭3.【宁夏石嘴山市第三中学2016届高三上学期第五次适应性（期末）考试理科综合物理试题】下列说法中正确的是A、牛顿在研究第一定律时利用了理想实验法B、开普勒认为，在高山上水平抛出一物体，只要速度足够大就不会再落在地球上C、卡文迪许测出了静电力常量D、法拉第首先引入电场线和磁感线，极大地促进了他对电磁现象的研究4.【江西省吉安市第一中学2016届高三上学期第四次周考物理试题】下列说法正确的是（）A、楞次通过实验研究，总结出了电磁感应定律B、法拉第通过实验研究，发现了电流周围存在磁场C、牛顿最先验证了轻重不同的物体在真空中下落快慢相同D、伽利略根据理想斜面实验，提出了力不是维持物体运动的原因5.【黑龙江省双鸭山市第一中学2016届高三上学期期末理科综合试题物理】关于物理思想方法和物理学史，下列说法正确的是( )A．卡文迪许利用扭秤装置比较准确地测出了万有引力常量，从而提出了万有引力定律B．法拉第首先发现了电流可以使周围的小磁针偏转C．E=F/q是用等效法定义的物理量D．匀变速直线运动的位移公式x=v0t+12at2是利用微元法推导的公式6.【黑龙江省双鸭山市第一中学2016届高三上学期期末理科综合试题物理】纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t＝0时，OA恰好位于两圆的公切线上，如图所示．若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是()7.【黑龙江省双鸭山市第一中学2016届高三上学期期末理科综合试题物理】如图所示，平行金属导轨与水平面间的倾角为θ，导轨间距为L，电阻不计、与导轨相连的定值电阻阻值为R。
专题10 电磁感应-决胜2016年高考全国名校试题物理分项汇编(浙江特刊)(原卷版)
一、单项选择题1.【2015·浙江省宁波鄞州高级中学高三理综第二次考试】在竖直方向的匀强磁场中，水平放置一个矩 形的金属导体框，规定磁场方向向上为正，导 体框中电流的正方向如图所示，当磁场的磁感应强度B 随时间t 如图变化时，下图中正确表示导体框中感应电流变化的是（ ）2.【2015·浙江省深化课程改革协作校高三11月期中联考】如图甲所示，在同一平面内有两个相互绝缘的金属圆环A 、B ，圆环A 平分圆环B 为面积相等的两部分，当圆环A 中的电流如图乙所示变化时，甲图中A 环所示的电流方向为正，下列说法正确的是A ．B 中始终没有感应电流B ．B 中有顺时针的感应电流C ．B 中有逆时针的感应电流D ．B 中先有顺时针的感应电流，后有逆时针的感应电流3.【2015·浙江省深化课程改革协作校高三11月期中联考】如图甲所示，在同一平面内有两个相互绝缘的金/I//I//I /I AB CD属圆环A、B，圆环A平分圆环B为面积相等的两部分，当圆环A中的电流如图乙所示变化时，甲图中A 环所示的电流方向为正，下列说法正确的是A．B中始终没有感应电流B．B中有顺时针的感应电流C．B中有逆时针的感应电流D．B中先有顺时针的感应电流，后有逆时针的感应电流4.【2015·浙江省杭州外国语学校2015届高三上学期期中考试】如图所示，为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L，在磁场区域的左侧边界处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量ф为正值，外力F向右为正。
则以下能反映线框中的磁通量ф、感应电动势E、外力F和电功率P随时间变化规律图象的是（）5.【2015·浙江省重点中学协作体第二次适应性测试】如图甲所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B ，磁场方向相反，且与纸面垂直，磁场区域在x 轴方向宽度均为a ，在y 轴方向足够宽。
专题10 电磁感应(第01期)-2016届高三物理百所名校好题速递分项解析汇编(解析版)
一、单项选择题1. 【浙江省嘉兴市第一中学2016届高三上学期期中考试物理试题】如图所示，一导体圆环位于纸面内，O 为圆心。
环内两个圆心角为90º的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直。
导体杆OM 可绕O 转动，M 端通过滑动触点与圆环良好接触。
在圆心和圆环间连有电阻R 。
杆OM 以匀角速度ω逆时针转动，t =0时恰好在图示位置。
规定从a 到b 流经电阻R 的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t =0开始转动一周的过程中，电流随ωt 变化的图象是A ．B ．C ．D ． 【答案】C考点：导体切割磁感线时的感应电动势；楞次定律【名师点睛】本题主要考查了导体切割磁感线时的感应电动势、楞次定律。
属于中等难度的题目。
该题关键是根据金属棒的运动方向，结合右手定则的使用方法，来判断感应电流的图象，解题的关键是正确判定电流的方向。
t t t2.【吉林省长春外国语学校2016届高三上学期第一次质量检测物理试题】如图甲所示，在圆形线框的区域内存在匀强磁场，开始时磁场方向垂直于纸面向里．若磁场的磁感应强度B按照图乙所示规律变化，则线框中的感应电流I（取逆时针方向为正方向）随时间t的变化图线是（）A. B. C. D.【答案】C考点：楞次定律;法拉第电磁感应定律【名师点睛】此题考查了楞次定律和法拉第电磁感应定律的应用；要知道在B-t图线中，直线的斜率大小反映感应电动势的大小，斜率的符号反映感应电动势的方向，与B的正负无关；此题是一道常规题目，考查学生用数学图线反映物理规律的能力.二、多项选择题1．【吉林省实验中学2016届高三上学期第一次模拟理科综合试题】转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示。
转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的，做圆周运动的向心加速度越小B．笔杆上的各点做圆周运动的向心力是由万有引力提供的C．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走D．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差。
决胜全国百所名校高考物理试题分项汇编(第01期)专题10 电磁感应(含解析)-人教版高三全册物理试题
【决胜2016】全国百所名校高考物理试题分项汇编〔第01期〕专题10 电磁感应〔含解析〕本期导读：精选2015年5、6月份全国各省市模拟题、考前押题中的优质试题，原创性、押题性十足，每道题都凝聚着命题教师对考纲的理解，她们是对考纲的最好解读，是上一届备考师生集体智慧的结晶。
期望2016届备考师生能够站在一个更高的起点上。
1.【河南省南阳市一中2012级高三春期第三次模拟考试】如下列图，I、II区域是宽度L均为0.5m的匀强磁场，磁感应强度大小均为B=1T，方向相反，一边长L=0.5m、质量m=0.1kg、R=Ω的正方形金属线框abcd的ab边紧靠磁场边缘，在外力F的作用下向右匀速电阻0.5运动穿过磁场区域，速度v0=10m/s。
在线框穿过磁场区的过程中，外力F所做的功为A．5J B．7.5J C．10J D．15J1.D【考点】法拉第电磁感应定律；电功率.【海南省文昌中学2014—2015学年度第二学期物理试题】如下列图，E为电池，L是直流电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个完全一样的灯泡，S是控制电路的开关．对于这个电路，如下说法正确的答案是〔〕A．刚闭合S的瞬间，灯泡D1、D2的亮度一样B．刚闭合S的瞬间，灯泡D2比灯泡D1亮C．闭合S，待电路达到稳定后，D1熄灭，D2比S刚闭合时亮D．闭合S，待电路达到稳定后，D1、D2都先更亮后逐渐变暗【答案】AC2.【广东华南师大附中2015届高三综合测试理科综合】如下列图，A、B是两盏完全一样的白炽灯，L是直流电阻不计、自感系数很大的自感线圈，如果断开电键S1，闭合S2，A、B两灯都能同样发光. 如果最初S1是闭合的，S2是断开的.那么不可能．．．出现的情况是A．刚一闭合S2，A灯就亮，而B灯如此延迟一段时间才亮B．刚闭合S2时，线圈L中的电流为零C．闭合S2以后，A灯变亮，B灯由亮变暗D．再断开S2时，A灯立即熄火，B灯先亮一下然后熄灭2.A【解析】如下列图，原来开关S1是闭合的，如果开关S2突然闭合时，线圈中的电流突然增大，所以它会产生很大的反电动势，此时相当于线圈断路，电阻很大，所以灯A、B都同时发光，但等一段时间后，线圈的电阻会逐渐变小，所以灯B会逐渐变暗，最后因短路而熄灭，所以选项A是不可能出现的，选A；刚闭合S2时，线圈的电阻相当于无限大，故此时线圈L 中的电流可以认为是零，选项B正确；闭合S2以后，A灯变亮，B灯由亮变暗，选项C正确；再断开S2时，A灯因为没有了电流而立即熄火，B灯与线圈组成的闭合电路会因为线圈产生的电动势而先亮一下然后熄灭，应当选项D正确，所以该题选A。
