全年负荷计算及能耗分析软件
天正建筑节能软件TBEC
天正建筑节能软件TBEC天正建筑节能分析软件TBEC基于天正建筑软件TArch开发，涵盖采暖地区（包括严寒A区、B区和寒冷地区）、夏热冬冷地区、夏热冬暖地区等国内各建筑气候分区，适用于新建、改建和扩建的居住建筑、公共建筑的节能分析和计算，既能进行建筑围护结构规定性指标的检查，又能进行全年8760小时的动态能耗指标的计算，也能进行采暖地区耗煤量和耗电量计算，并与国家标准和各地方标准进行一致性判定。
计算科学准确，使用简单方便。
TBEC可实现快速建模，无需模型转换，无需二次建模，可充分利用建筑方案、扩初和施工图，达到节能设计和建筑设计同步进行，与建筑设计成果无缝链接，实现数据共享。
TBEC公建、居住节能（夏热冬冷、夏热冬暖、采暖地区）各版本都通过了建设部评估，达到“国内领先水平”。
同时针对各地方对节能的不同要求，天正节能软件具有各地方不同版本，在全国若干省市进行了评估验收，并被当地有关部门推广使用。
一、设计依据：TBEC主要设计依据是《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95），《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001），《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2003)，《公共建筑节能设计标准》（GB50189－2005），《采暖通风与空气调节设计规范》(GB50019-2003)和《民用建筑热工设计规范》等以及各省、市地方节能标准和实施细则。
二、工作流程和特点1．设置工程参数在工程参数中，可以设定工程的建设单位、设计单位、施工单位、工程地点、工程朝向、工程类型等信息，以及工程的内外表面换热系数、外墙屋顶日射吸收率、外窗遮阳系数等用于分析的能耗计算参数。
2．节能分析建模TBEC可以直接利用天正建筑TArch绘制的图，无需二次转换即可作为节能模型，使节能设计与建筑设计同步进行，对方案提供即时的分析。
天正丰富的自定义实体的建筑对象——墙体、门窗、房间等，使得三维建模过程十分快速、智能。
EnergyPlus能耗的几点分析
EnergyPlus能耗的几点分析1、建筑全能耗分析软件介绍世界上有很多用来设计或分析建筑及暖通空调系统的软件，它们具有不同的功能和复杂程度，面向不同的用户。
建筑全能耗分析软件可以用来模拟建筑及空调系统全年逐时的负荷及能耗，有助于建筑师和工程师从整个建筑设计工程来考虑如何节能。
大多数的建筑全能耗分析软件由四个主要模块构成：负荷模块、系统模块、设备模块和经济模块。
这四个模块相互联系形成一个建筑系统模块。
其中负荷模块模拟建筑外围护结构及其与室外环境和室内负荷之间的相互影响。
系统模块模拟空调系统得空气输送设备、风机、盘管以及相关的控制装置。
设备模块模拟制冷机、锅炉、冷却塔、能源储存设备、发电设备、泵等冷热源设备。
经济模块计算为满足建筑负荷所需要的能源费用。
有些软件没有经济模块，有些软件把系统模块和设备模块合并为一个模块。
2、EnergyPlus模拟介绍EnergyPlus是美国能源部资助的、由劳伦斯·伯克利国家实验室等科研机构协作开发的一种功能齐全的建筑能耗分析软件，作为已有的两个著名的能耗分析软件BLAST和DOE-2的全新替代产物EnergyPlus不但继承了BLAST 和DOE-2程序原有的特点和功能，同时在计算方法和程序结构等方面均有了很显著的进步。
1）负荷模拟EnergyPlus采用集成同步的负荷/系统/设备的模拟方法，在计算负荷时，时间步长可由用户选择，一般为10～15min。
在系统的模拟中，软件会自动设定更短的步长以便于更快地收敛。
EnergyPlus采用CTF来计算墙体传热，采用热平衡法计算负荷。
CTF实质上还是一种反映系数法，但它的计算更为精确，因为它是基于墙体的内表面温度，而不同于一般的基于室内空气温度的反应系数法。
在EnergyPlus中采用各向异性的天空模型对DOE-2的日光照明模型进行了改造，以更为精确地模拟倾斜表面上的天空散射强度。
2 ）系统模拟EnergyPlus采用模块化的系统模拟方法，时间步长可变。
常用热能分析软件简介
常用热能分析软件简介在经历了上个世纪70 年代的全球石油危机之后,建筑模拟受到了越来越多的重视,同时随着计算机技术的飞速发展和普及,大量复杂的计算变为可行。
于是在上个世纪70 年代中期,逐渐在美国形成了两个著名的建筑模拟程序:BLAST和DOE-2 。
欧洲也于上个世纪70 年代初开始研究模拟分析的方法,产生的具有代表性的软件是ESP-r。
现在运用比较广泛的计算机热工分析软件有DOE-2、EnergyPlus、ESP-R、ECOTECT、BLAST等。
国外常用的能耗模拟软件见下表：国内常用的能耗模拟软件见下表：1、DOE-2DOE-2是一个在美国能源部的财政支持下由劳伦斯伯克利国立实验室的模拟研究小组开发的，提供建筑设计者，和研究人员使用的计算机软件。
DOE-2功能非常强大，，他在美国已得到成功的运用并且成功地应用于若干个国家的建筑节能标准编制工作。
2、BLAST基于Windows的友好的操作界面，结构化的输入文件，可分析热舒适度，高强度或低强度的辐射换热，变传热系数下能耗分析。
输入文件可由专门模块HBLC在Windows操作环境下输入，也可在记事本中直接编辑。
它可供工业供冷，供热负荷计算，建筑空气处理系统以及电力设备逐时能耗模拟。
3、EnergyPlusEnergyPlus 是美国劳伦斯·伯克利国家实验室(Lawrence Berkeley National Laboratory) 等科研机构新开发的能耗分析软件。
4、ESP-RESP-r由Energy System Research Unit在位于苏格兰格拉斯哥的斯特拉思克莱德大学机械工程系的研究成果基础上开发。
优点是比较接近实际，整体的性的评价。
可模拟和分析当前比较前言的和创新技术。
但需要使用者有较强的专业知识，需对专业知识有较深入的了解。
5、ECOTECTEcotect是由英国Square One公司开发的生态建筑设计软件，它主要应用于方案设计阶段，具有速度快，直观，技术性强等优势，而且可以和一系列精确分析软件相结合作进一步的分析。
HDY空调负荷计算软件高级版中的部份功能

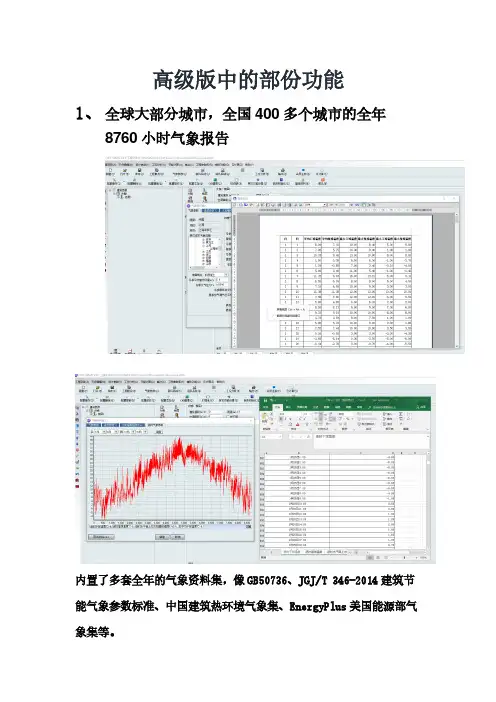

高级版中的部份功能1、全球大部分城市，全国400多个城市的全年8760小时气象报告内置了多套全年的气象资料集，像GB50736、JGJ/T 346-2014建筑节能气象参数标准、中国建筑热环境气象集、EnergyPlus美国能源部气象集等。
2、全年负荷图功能这个功能可以直观的显示出全年的制冷制热的趋势，比如最大冷负荷负荷大约在7月份，最大热负荷在1月份。
4、5月份以及9、10月份的时候是过渡季节。
可能会出现制冷制热交替出现的时间点。
3、全年负荷频率分布图功能这个功能主要是统计空调系统在某个负荷区间的时间值，得出准确的冷热负荷的总小时数以及制冷制热的总量。
1月1日至12月31日经验值估算软件计算4、地源热泵-季节性图表功能保持冬夏季冷、热平衡在做地源热泵的时候，因为制冷季总是不断的将热量储存到土壤中，制热季节的时候从土壤中提取热量。
如果在设计地源热泵的时候，没有考虑到冷热平衡的话，那么会对土壤造成破坏。
软件通过设置制冷和制热的时间段，分别算出对应的累积冷、热负荷，利用这两者之间的差值，来选择辅助的冷却塔或辅助热源5、分布式能源辅助设计功能它可以配合三联供软件进行导入全年的负荷数据，这里包括全年的空调负荷、电负荷、热水负荷以及采暖负荷，配置燃气、电、水的价格策，按照设计需求设置运行方案，输出对应的数据图表。
导入全年负荷数据配置价格策略设置运行方案输出计算数据与图表6、项目规划阶段全年负荷预测除了设计阶段要计算全年负荷之外，如果在方案初期，还没有具体建筑参数的时候想要得到建筑的全年负荷曲线图。
也可以通过面积指标计算出最大负荷，将负荷按照对应区域的经验比例分成围护结构负荷、新风负荷、人员设备照明负荷等。
调整输入对应的相关参数之后就可以较为准确的模拟出建筑的全年负荷曲线图。
当前国内外几款主要建筑节能软件分析
当前国内外几款主要建筑节能软件分析建筑的能耗分析对建筑节能设计非常重要,设计人员需要根据计算的结果进行设计方案的调整和优化。
当前，国内外对建筑能耗计算方法的研究和软件的开发也屡见不鲜。
计算方法已经非常成熟,比较知名的软件也非常多。
比如国外的DOE-2、EnergyPlus,国内的CHEC、DEST等。
DOE-2DOE-2是美国劳伦斯伯克力国家实验室开发的能耗分析模拟软件,包括负荷计算模块、空气系统模块、机房模块、经济分析模块。
它可以提供整幢建筑物每小时的能量消耗分析,用于计算系统运行过程中的能效和总费用,也可以用来分析围护结构（包括屋顶、外墙、外窗、地面、楼板、内墙等）、空调系统,电器设备和照明对能耗的影响。
Doe-2的功能非常全面而强大，经过了无数工程的实践检验,是国际上都公认的比较准确的能耗分析软件,并且该软件是免费软件，使用人数和范围非常广泛。
DOE-2的输入方法为手写编程的形式，要求用户手写输入文件，输入文件必须满足其规定的格式，并且有关键字的要求。
DOE-2输入、输出文件格式均为英文，且格式要求比较严格，对于中国用户来说不易上手。
但DOE-2有大量的资料库和研究文献,用户可以通过学习比较详细的了解运用。
目前还有很多基于DOE-2上开发的软件，比如下文介绍的VisualDOE、eQUEST、PowerDOE等。
VisualDOEVisualDOE是一款基于DOE-2开发的标准的建筑能耗模拟软件。
这款软件可以帮助建筑师或者设备工程师进行建筑的能耗模拟，设计方案的选择，还可以进行美国绿色建筑标准中能耗分析部分的评价。
VisualDOE可以模拟包括照明，太阳辐射，暖通系统，热水供暖等建筑所有主要的能耗。
并可以从DOE-2输出文件中自动提取计算结果。
相对与DOE-2来说，用户可以比较容易的上手使用。
但是软件的输人格式DOE-2的输入语言，因此用户需要了解一些DOE-2输入文件的格式规则，对于需要模拟复杂的高级用户，用户需要手动修改输入文件。
鸿业全年负荷计算及能耗分析软件V4.0
11
11 11 11 11 11 11 11 11 11 11 30 11 11 11 11 20
30
30 30 40 40 30 30 30 30 30 40 30 30 30 30 30 30
全年负荷计算及能耗分析HY-EP
能耗模拟结果 室内逐时温度
逐时温度 不满足时间数
全年负荷计算及能耗分析HY-EP
能耗模拟结果 标准数据
制冷机逐时COP 制冷机逐时进出水温度 制冷机逐时耗电量 制冷机逐时水流量 。。。。。。
全年负荷计算及能耗分析HY-EP
生成不同方案能耗对比表、逐月统计对比、全年总能耗对比
定义分区及楼层叠加 设定温湿度、人员密度、单位面积照明、设备功率等„
全年负荷计算及能耗分析HY-EP
建筑遮挡及三维查看
全年负荷计算及能耗分析HY-EP
Revit建筑模型接口
全年负荷计算及能耗分析HY-EP
自然室温计算 建筑模型建立完成即可对 所有分区进行自然状态下 室温模拟计算。
全年负荷计算及能耗分析HY-EP
全年负荷计算及能耗分析HY-EP
空调建模 热泵系统设备
全年负荷计算及能耗分析HY-EP
空调建模 全空气定风量系统
定风量无控制 定风量再热
全年负荷计算及能耗分析HY-EP
空调建模 全空气变风量系统
单冷型无再热 单冷型再热 冷热型无再热 冷热型再热 串联风机动力型 并联风机动力型
全年负荷计算及能耗分析HY-EP
全年负荷计算及能耗分析HY-EP
全年负荷计算及能耗分析HY-EP
HY-EP 主要功能 工程设置（气象参数、能源价格） 计划表管理(各种运行开关、温度控制) 建立建筑模型(可以直接导入BIM模型) 建立空调系统模型(冷热源、末端模型) 调用EnergyPlus进行模拟计算(自然室温、全年负荷、能耗模 拟) 生成报表、曲线(全年负荷、能耗模拟、气象参数报表) 维护工具（设备库、围护结构数据库、分区用途模板„）
全年负荷计算及能耗分析软件
全年负荷计算及能耗分析HY-EP
建筑绘制
外遮阳设置 内遮阳设置
全年负荷计算及能耗分析HY-EP
建筑建模
根据建筑墙体、门窗生成房间 定义房间参数
全年负荷计算及能耗分析HY-EP
定义绘制楼层表，组合三维建筑模型 建筑屋顶、天窗、天井、中庭设置 建筑遮挡及三维查看
全年负荷计算及能耗分析HY-EP
建筑层数 建筑高度 建筑面积 北向角度 体形系数 建筑窗墙比 建筑类型 地上4层，地下未知 地上15.90 地上6342.26㎡，地下未知 90度 0.25 东向：0.09, 西向：0.09, 南向：0.21, 北向：0.12 乙类建筑
案例—地源热泵全年负荷计算
采用CAD三维建模：平面设计，三维显示
工程设置（气象参数、能源价格） 计划表管理(各种运行开关、温度控制)
建立建筑模型(可以直接导入BIM模型)
建立空调系统模型(冷热源、末端模型) 调用EnergyPlus进行模拟计算(自然室温、全年负荷、能耗模拟) 绿建标准5.2.3、5.2.6围护结构热工性能计算、空调系统节能对比计算 生成报表、曲线(全年负荷、能耗模拟、气象参数报表)
空调系统优化条文。10分。 通过空调系统能耗模拟对比分析报告得分。
全年负荷计算及能耗分析HY-EP
5、空调系统运行模拟、设备运行参数模拟。
6、写论文。有数据才有深度。
全年负荷计算及能耗分析HY-EP
市场现状：
1、随着绿色建筑、节能减排政策的推行，空调技术的发展，很多项目需要 做全年负荷计算及能耗分析。 2、能耗分析软件专业性强，庞大复杂，例如EP有几万个选择设定项， eQUEST甚至只有英制单位。国外软件没有中文版及中文资料，要摸索 几个月才能入门。精通此类软件的人少，遇到问题难以求解，大部分设 计院做能耗分析难度较大。 3、一些主要的国家，都是根据当地的建筑物模式、空调系统类型，基于EP 二次开发本地化软件。
建筑全能耗分析软件Energy Plus及其应用
① ☆ 潘毅群 ,女 ,1970 年 12 月生 ,博士 ,副教授 200092 上海市赤峰路 67 号同济大学南校区楼宇设备工 程与管理系 (021) 65072569 E2mail : pyqbb @online. sh. cn
·4 · 专题研讨 暖通空调 HV &A C 2004 年第 34 卷第 9 期
节点 ,以便连接 。这些连接起来的部件还可以与房 间进行多环路的连接 ,因此可以模拟双空气环路的 空调系统 ,如独立式新风系统 (dedicated outdoor air system , DOAS) 。一些常用的空调系统类型和配 置已做成模块 ,包括双风道的定风量空气系统和变 风量空气系统 、单风道的定风量空气系统和变风量 空气系统 、组合式直接蒸发系统 、热泵 、辐射式供热 和供冷系统 、水环热泵 、地源热泵等 。 1. 2. 3 设备模拟
·2 · 暖通空调 HV &A C 2004 年第 34 卷第 9 期
专题研 讨 建筑全能耗分析软件 EnergyPlus 及应用
同济大学 潘毅群 ☆ 特灵空调公司 吴 刚 美国卡内基梅隆大学 Volker Hartkopf
摘要 介绍了新一代建筑全能耗分析软件 EnergyPlus 的基本原理 、特点和新功能及其与 DO E22 的比较 ,并将其应用于某一实际的建筑冷热电联产系统的模拟 ,根据模拟结果对整个系 统进行了全年能耗和经济性分析 。
d) 专业分析软件 ( specialized analysis tools) : 用于科研 ,拥有专门开发的精确的模型 ,例如计算 流体力学 ( CFD) 模拟软件 Fluent 、照明模拟软件 Radiance 等 。
