制动电阻计算流程
变频器制动电阻介绍及计算方法
变频器制动电阻介绍及计算方法1 引言目前市场上器的制动方法大致有三种：能耗制动，直流制动，回馈（再生）制动。
目前关于制动的计算方法有很多种，从工程的角度来讲要精确的计算的阻值和功率在实际应用过程中不是很实际，主要是部分参数无法精确测量。
目前通常用的方法就是估算方法，由于每一个厂家的计算方法各有不同，因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是和铝两种：波纹电阻采用表面立式波纹有利于散热减低寄生量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命，台达原厂配置的就是这样的电阻；铝合金电阻易紧密安装、易附加，外型美观，高散热性的铝合金外盒全包封结构，具有极强的耐振性，耐气候性和长期稳定性；体积小、功率大，安装方便稳固，外形美观，广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和算刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让和有充分的时间来散除因制动而产生的热量；当刹车电阻发热时，电阻值将会随温度的上升而变高，制动转矩亦随之减少。
刹车使用率ED%=制动时间/ 刹车周期=T1/T2*100%。
（图1）图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念：10％的制动频率可以这样理解，如果制动电阻在10秒钟能够消耗掉100％的功率，那么制动电阻至少需要90秒才能把产生的热量散掉。
制动单元动作电压准位当直流电压大于等于制动电压准位（甄别阈值）时，刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
制动电阻设计（1）工程设计。
实践证明，当放电电流等于电动机额定电流的一半时，就可以得到与电动机的额定转矩相同的制动转矩了，因此制动电阻的粗略计算是：其中：制动电压准位电机的额定电流为了保证不受损坏，强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

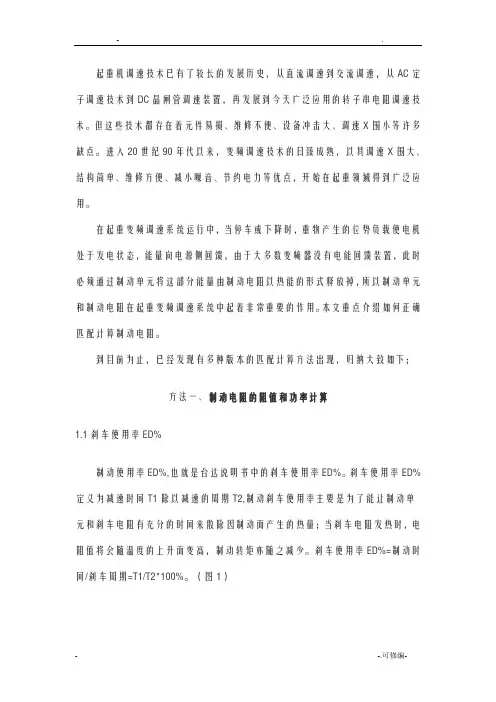

起重机变频制动电阻器的四种匹配计算方法
起重机调速技术已有了较长的发展历史，从直流调速到交流调速，从AC定子调速技术到DC晶闸管调速装置，再发展到今天广泛应用的转子串电阻调速技术。
但这些技术都存在着元件易损、维修不便、设备冲击大、调速X围小等许多缺点。
进入20世纪90年代以来，变频调速技术的日臻成熟，以其调速X围大、结构简单、维修方便、减小噪音、节约电力等优点，开始在起重领域得到广泛应用。
在起重变频调速系统运行中，当停车或下降时，重物产生的位势负载使电机处于发电状态，能量向电源侧回馈，由于大多数变频器没有电能回馈装置，此时必须通过制动单元将这部分能量由制动电阻以热能的形式释放掉，所以制动单元和制动电阻在起重变频调速系统中起着非常重要的作用。
本文重点介绍如何正确匹配计算制动电阻。
到目前为止，已经发现有多种版本的匹配计算方法出现，归纳大致如下；方法一、制动电阻的阻值和功率计算1.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量；当刹车电阻发热时，电阻值将会随温度的上升而变高，制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
（图1）图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念：10％的制动频率可以这样理解，如果制动电阻在10秒钟能够消耗掉100％的功率，那么制动电阻至少需要90秒才能把产生的热量散掉。
1.2 制动单元动作电压准位当直流母线电压大于等于制动电压准位（甄别阈值）时，刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
点击看原图1.3 制动电阻设计（1）工程设计。
实践证明，当放电电流等于电动机额定电流的一半时，就可以得到与电动机的额定转矩相同的制动转矩了，因此制动电阻的粗略计算是：其中：制动电压准位电机的额定电流。
为了保证变频器不受损坏，强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

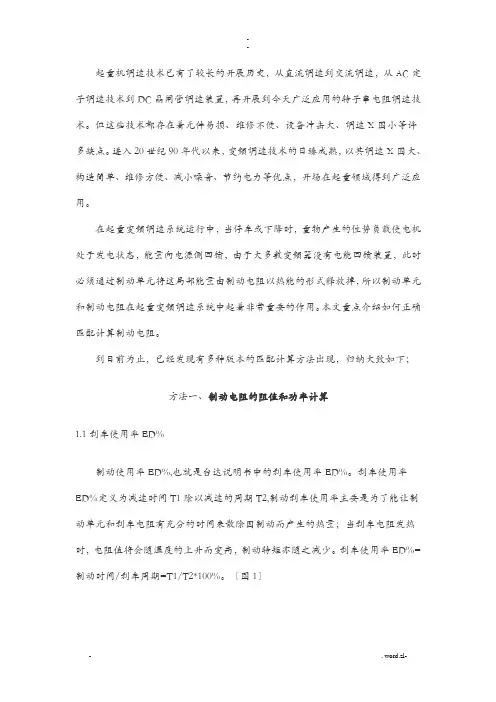

起重机变频制动电阻器的四种匹配计算方法
起重机调速技术已有了较长的开展历史，从直流调速到交流调速，从AC定子调速技术到DC晶闸管调速装置，再开展到今天广泛应用的转子串电阻调速技术。
但这些技术都存在着元件易损、维修不便、设备冲击大、调速X围小等许多缺点。
进入20世纪90年代以来，变频调速技术的日臻成熟，以其调速X围大、构造简单、维修方便、减小噪音、节约电力等优点，开场在起重领域得到广泛应用。
在起重变频调速系统运行中，当停车或下降时，重物产生的位势负载使电机处于发电状态，能量向电源侧回馈，由于大多数变频器没有电能回馈装置，此时必须通过制动单元将这局部能量由制动电阻以热能的形式释放掉，所以制动单元和制动电阻在起重变频调速系统中起着非常重要的作用。
本文重点介绍如何正确匹配计算制动电阻。
到目前为止，已经发现有多种版本的匹配计算方法出现，归纳大致如下；方法一、制动电阻的阻值和功率计算1.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量；当刹车电阻发热时，电阻值将会随温度的上升而变高，制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
〔图1〕图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念：10％的制动频率可以这样理解，如果制动电阻在10秒钟能够消耗掉100％的功率，那么制动电阻至少需要90秒才能把产生的热量散掉。
1.2 制动单元动作电压准位当直流母线电压大于等于制动电压准位〔甄别阈值〕时，刹车单元动作进展能量消耗。
台达制动电压准位如表1所示。
点击看原图1.3 制动电阻设计〔1〕工程设计。
实践证明，当放电电流等于电动机额定电流的一半时，就可以得到与电动机的额定转矩一样的制动转矩了，因此制动电阻的粗略计算是：其中：制动电压准位电机的额定电流。
为了保证变频器不受损坏，强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

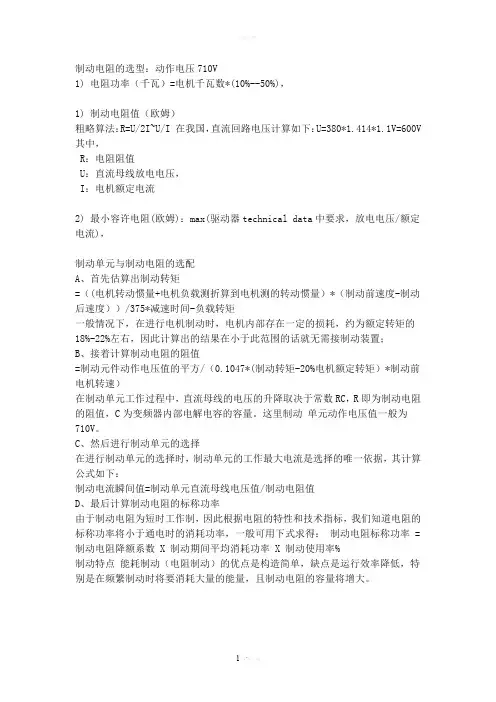

制动电阻的选型计算
制动电阻的选型：动作电压710V1) 电阻功率（千瓦）=电机千瓦数*(10%--50%)，1) 制动电阻值（欧姆）粗略算法：R=U/2I~U/I 在我国，直流回路电压计算如下：U=380*1.414*1.1V=600V 其中，R：电阻阻值U：直流母线放电电压，I：电机额定电流2) 最小容许电阻(欧姆)：max(驱动器technical data中要求，放电电压/额定电流)，制动单元与制动电阻的选配A、首先估算出制动转矩=（(电机转动惯量+电机负载测折算到电机测的转动惯量）*（制动前速度-制动后速度））/375*减速时间-负载转矩一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；B、接着计算制动电阻的阻值=制动元件动作电压值的平方/（0.1047*(制动转矩-20%电机额定转矩）*制动前电机转速）在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。
这里制动单元动作电压值一般为710V。
C、然后进行制动单元的选择在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：制动电流瞬间值=制动单元直流母线电压值/制动电阻值D、最后计算制动电阻的标称功率由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得：制动电阻标称功率 = 制动电阻降额系数 X 制动期间平均消耗功率 X 制动使用率%制动特点能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动电阻计算方法:制动力矩制动电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.电阻功率计算方法:制动性质电阻功率一般负荷 W(Kw)=电阻KWΧ10℅频繁制动（1分钟5次以上） W(Kw)=电阻KWΧ15℅长时间制动（每次4分钟以上） W(Kw)=电阻KWΧ20℅欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

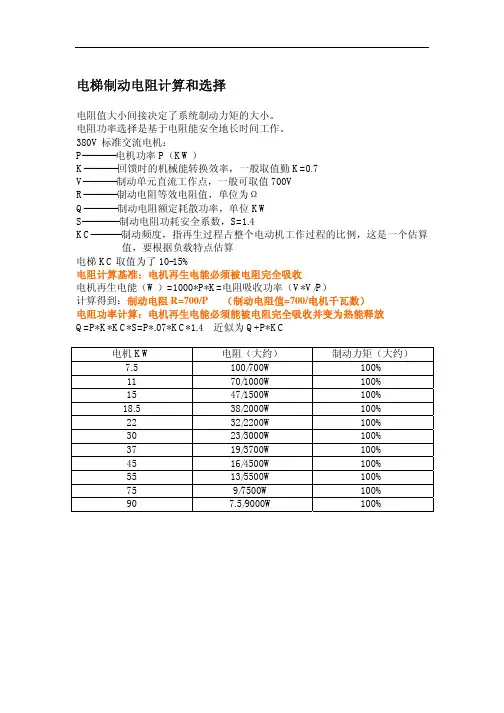

电梯制动电阻计算和选择
电梯制动电阻计算和选择
电阻值大小间接决定了系统制动力矩的大小。
电阻功率选择是基于电阻能安全地长时间工作。
380V标准交流电机：
P----------电机功率P（KW）
K----------回馈时的机械能转换效率，一般取值勤K=0.7
V----------制动单元直流工作点，一般可取值700V
R----------制动电阻等效电阻值，单位为Ω
Q----------制动电阻额定耗散功率，单位KW
S-----------制动电阻功耗安全系数，S=1.4
KC---------制动频度，指再生过程占整个电动机工作过程的比例，这是一个估算值，要根据负载特点估算
电梯KC取值为了10-15%
电阻计算基准：电机再生电能必须被电阻完全吸收
电机再生电能（W）=1000*P*K=电阻吸收功率（V*V/P）
计算得到：制动电阻R=700/P （制动电阻值=700/电机千瓦数）
电阻功率计算：电机再生电能必须能被电阻完全吸收并变为热能释放
Q=P*K*KC*S=P*.07*KC*1.4 近似为Q+P*KC
电机KW 电阻（大约）制动力矩（大约）
7.5 100/700W 100%
11 70/1000W 100%
15 47/1500W 100%
18.5 38/2000W 100%
22 32/2200W 100%
30 23/3000W 100%
37 19/3700W 100%
45 16/4500W 100%
55 13/5500W 100%
75 9/7500W 100%
90 7.5/9000W 100%。
制动电阻计算

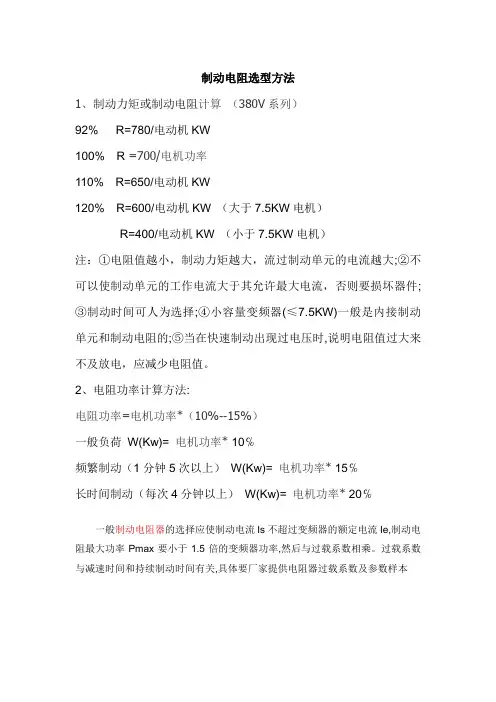

制动电阻选型方法
1、制动力矩或制动电阻计算（380V系列）
92% R=780/电动机KW
100% R =700/电机功率
110% R=650/电动机KW
120% R=600/电动机KW （大于7.5KW电机）
R=400/电动机KW （小于7.5KW电机）
注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;
③制动时间可人为选择;④小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值。
2、电阻功率计算方法:
电阻功率=电机功率*（10%--15%）
一般负荷W(Kw)=电机功率* 10℅
频繁制动（1分钟5次以上）W(Kw)=电机功率* 15℅
长时间制动（每次4分钟以上）W(Kw)=电机功率* 20℅
一般制动电阻器的选择应使制动电流Is不超过变频器的额定电流Ie,制动电阻最大功率Pmax要小于1.5倍的变频器功率,然后与过载系数相乘。
过载系数与减速时间和持续制动时间有关,具体要厂家提供电阻器过载系数及参数样本
表1：制动电阻快速选型速查表
RZX制动电阻箱。
制动电阻计算
=（(量+电电机转动惯机负载测折算到电机测的转动惯量）*（制动前速度-制动速度））/375*减速时间-负载转矩
一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；
B、接着计算制动电阻的阻值
制动特点 能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动电流瞬间值=制动单元直流母线电压值/制动电阻值
D、最后计算制动电阻的标称功率
由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得： 制动电阻标称功率 = 制动电阻降额系数 X 制动期间平均消耗功率 X 制动使用率%
=制动元件动作电压值的平方/（0.1047*(制动转矩-20%电机额定转矩）*制动前电机转速）
在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。这里制动 单元动作电压值一般为710V。
C、然后进行制动单元的选择
在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：
制动电阻计算
目前市场上变频器的制动方法大致有三种：能耗制动，直流制动，回馈（再生）制动。
目前关于制动电阻的计算方法有很多种，从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际，主要是部分参数无法精确测量。
目前通常用的方法就是估算方法，由于每一个厂家的计算方法各有不同，因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种：波纹电阻采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命，台达原厂配置的就是这样的电阻；铝合金电阻易紧密安装、易附加散热器，外型美观，高散热性的铝合金外盒全包封结构，具有极强的耐振性，耐气候性和长期稳定性；体积小、功率大，安装方便稳固，外形美观，广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量；当刹车电阻发热时，电阻值将会随温度的上升而变高，制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
（图1）图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念：10％的制动频率可以这样理解，如果制动电阻在10秒钟能够消耗掉100％的功率，那么制动电阻至少需要90秒才能把产生的热量散掉。
3.2制动单元动作电压准位当直流母线电压大于等于制动电压准位（甄别阈值）时，刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
3.3制动电阻设计（1）工程设计。
实践证明，当放电电流等于电动机额定电流的一半时，就可以得到与电动机的额定转矩相同的制动转矩了，因此制动电阻的粗略计算是：其中：制动电压准位电机的额定电流为了保证变频器不受损坏，强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制动电阻计算流程
1）计算制动电阻：
a) 首先，要知道应用的电流consumption, 电压voltage和马达的功率 power. 这些值将在当前电流和电压情况下的发动机期望的功率下确定。
b)然后，计算制动电阻的恩里指数：
E = P(voltage-I*R) / I
其中 P 为功率，Voltage 为电压，I 为电流，R 为制动电阻。
c)将E指数转换成比特数：
Bits = E / 0.05
d)根据比特数的值来确定制动电阻的类型及大小：
当比特数小于10时，则选择比特数最接近的制动电阻类型，并根据比特数的值来确定制动电阻大小；
当比特数大于10时，则可以选择比特数最接近的制动电阻类型的小一点的制动电阻大小。
2）使用制动电阻：
a)将制动电阻连接到电源的侧和马达的侧；
b) 根据系统的电流consumption，电压voltage等参数，设置好制动电阻的触发门限电流；
c)打开电源，观察制动电阻是否起作用；
d)调整制动电阻的门限电流，使得系统达到所需的马达的功率和加速度；
e)测试制动电阻并观察马达的运行情况。
