轮式机械转向系
轮式装载机操作方法
轮式装载机操作方法轮式装载机是一种用于材料搬运和装载的重型机械设备。
以下是轮式装载机的基本操作方法：1. 装载前的准备工作：检查轮式装载机的各项功能是否正常，如发动机、液压系统、转向系统等。
确认工作区域没有障碍物，确保安全。
2. 上车操作：打开机舱门，搭建车梯上车。
调整座位和方向盘，系好安全带。
确认脚踏板、操纵杆和脚踏板等控制器运动自如。
3. 发动机启动：将油门调到低档位，将点火钥匙转动到“ON”位置，然后启动发动机。
等待发动机运转稳定后，将油门调整到中档或高档位。
4. 液压系统操作：掌握液压系统的操作器材，了解前进、后退、提升、下降、铲斗倾斜等功能的操纵方式。
操作液压手柄或按钮，使装载机完成各种动作。
5. 转向系统操作：掌握转向系统操作方法，了解左转、右转、转向半径等操纵方式。
通过转向盘或操纵杆控制，使装载机转向到所需方向。
6. 前进和倒退操作：通过油门控制装载机前进或倒退。
根据工作需求和场地情况，选择适当的速度和档位。
始终保持慢速行驶，尤其在狭小或拥挤的空间中。
7. 铲斗操作：掌握铲斗操作的技巧，了解铲斗的升降、装卸、倾斜等功能。
根据需要，使用铲斗完成装载、堆载或推土等作业。
8. 注意安全：在操作过程中，始终保持警觉和注意安全。
注意观察周围环境，避免碰撞或夹伤。
保持和他人的交流和合作，避免发生事故。
9. 停车和熄火：完成工作后，将油门调到低档位，将转向盘转向中立位置。
拉起手刹和调整驻车挡位。
等待发动机完全停止运转后，关闭点火开关。
10. 下车操作：严格按照安全程序，从机舱内下车。
在机舱周围检查是否有杂物，确保安全。
请注意，以上操作仅供参考，具体操作方法应根据轮式装载机的具体型号和使用说明进行操作。
操作人员应受过相关培训并持有相应的驾驶证。
轮式挖掘机电控全液压转向系统设计及应用李耀
轮式挖掘机电控全液压转向系统设计及应用李耀发布时间：2021-07-23T15:37:13.800Z 来源：《建筑模拟》2021年第4期作者：李耀[导读] ：针对轮式挖掘机的全液压转向系统在高速行驶时存在方向盘发飘问题，优化设计了电控全液压转向系统，增大车辆高速行驶时方向盘转向操纵力矩，提高了车辆高速行驶稳定性，为高机动轮式工程车辆的电控转向系统设计及应用提供了依据。
徐州徐工挖掘机械有限公司摘要：针对轮式挖掘机的全液压转向系统在高速行驶时存在方向盘发飘问题，优化设计了电控全液压转向系统，增大车辆高速行驶时方向盘转向操纵力矩，提高了车辆高速行驶稳定性，为高机动轮式工程车辆的电控转向系统设计及应用提供了依据。
关键词：轮式挖掘机转向系统电控全液压轮式挖掘机（以下简称轮挖）是以轮胎作为行走部件的挖掘机械，以其机动、灵活、高效等鲜明特点，在社区建设、市政工程等方面应用广泛[1]。
国产轮挖的行驶速度多为20-35 km/h，我司生产的轮挖行驶速度可达60 km/h以上，能够适应高速越野工况，在处置抗险救灾等紧急情况时更加高效灵活。
转向系统是影响轮式机械行驶安全的关键系统之一。
轮式工程机械普遍采用全液压转向系统[2]，这种转向系统是在转向盘和转向传动机构之间、利用全液压转向器直接控制转向油缸实现转向，具有布置方便、操作轻便、反应快捷、转向灵活等优点[3]。
但该系统在应用中也可能产生转向轮跑偏、转向轮晃动严重、前轮摆头等问题[4]，尤其应用在轮挖上时，在高速行驶状态下易出现方向盘发飘现象，影响车辆高速行驶的稳定性和驾驶员操作手感。
针对上述技术技术问题，本文优化设计了电控全液压转向系统，增大了车辆高速行驶时方向盘正常转向操纵力矩，解决了样机方向盘发飘问题。
1 样机主要参数底盘系统模型，其主要技术参数如表1所示。
2.1 总体方案电控全液压转向系统总体方案如图1所示。
转向管柱下端和角传动器相连实现换向，角传动器与全液压转向器之间设计有电控单元，电控单元与角传动器、全液压转向器之间通过联轴器相连。
轮式车辆转向梯形结构的图解解析

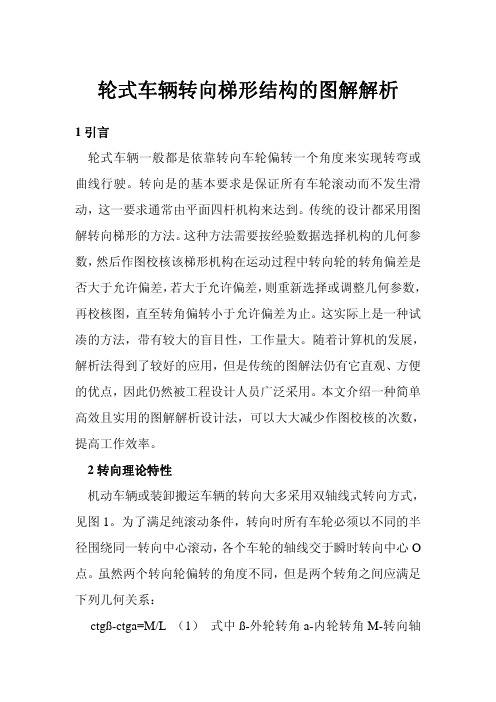

轮式车辆转向梯形结构的图解解析1 引言轮式车辆一般都是依靠转向车轮偏转一个角度来实现转弯或曲线行驶。
