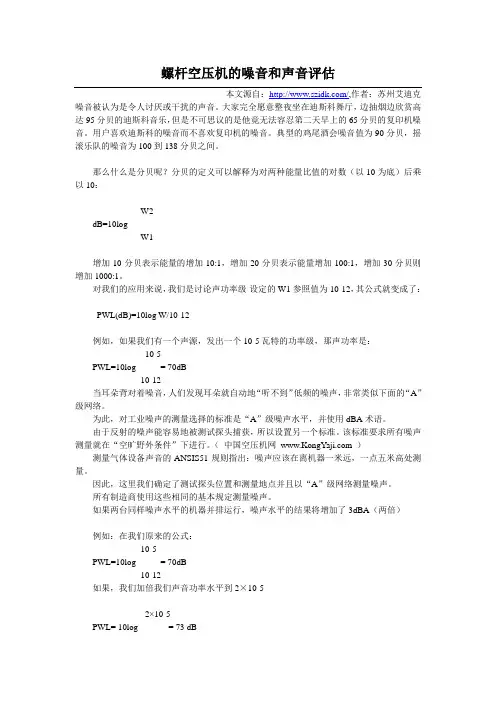

螺杆空压机的噪音和声音评估
螺杆空压机的噪音和声音评估
本文源自：/,作者：苏州艾迪克噪音被认为是令人讨厌或干扰的声音。
大家完全愿意整夜坐在迪斯科舞厅，边抽烟边欣赏高达95分贝的迪斯科音乐，但是不可思议的是他竟无法容忍第二天早上的65分贝的复印机噪音。
用户喜欢迪斯科的噪音而不喜欢复印机的噪音。
典型的鸡尾酒会噪音值为90分贝，摇滚乐队的噪音为100到138分贝之间。
那么什么是分贝呢？分贝的定义可以解释为对两种能量比值的对数（以10为底）后乘以10：
W2
dB=10log -------
W1
增加10分贝表示能量的增加10:1，增加20分贝表示能量增加100:1，增加30分贝则增加1000:1。
对我们的应用来说，我们是讨论声功率级-设定的W1参照值为10-12，其公式就变成了：
PWL(dB)=10log W/10-12
例如，如果我们有一个声源，发出一个10-5瓦特的功率级，那声功率是：
10-5
PWL=10log ------- = 70dB
10-12
当耳朵背对着噪音，人们发现耳朵就自动地“听不到”低频的噪声，非常类似下面的“A”级网络。
为此，对工业噪声的测量选择的标准是“A”级噪声水平，并使用dBA术语。
由于反射的噪声能容易地被测试探头捕获，所以设置另一个标准。
该标准要求所有噪声测量就在“空旷野外条件”下进行。
（中国空压机网www.KongY ）测量气体设备声音的ANSIS51规则指出：噪声应该在离机器一米远，一点五米高处测量。
因此，这里我们确定了测试探头位置和测量地点并且以“A”级网络测量噪声。
所有制造商使用这些相同的基本规定测量噪声。
如果两台同样噪声水平的机器并排运行，噪声水平的结果将增加了3dBA（两倍）
例如：在我们原来的公式：
10-5
PWL=10log ------- = 70dB
10-12
如果，我们加倍我们声音功率水平到2×10-5
2×10-5
PWL= 10log --------- = 73 dB
10-12
一个压缩机制造商声明：噪声水平担保为+3dBA是指其噪声水平将是其所声明的噪声水平的两倍或二分之一。
两台以不同速度运转的机组，可能有同样的噪声水平，但听起来完全不同。
一台可能比另一台更刺耳。
这是因为噪声是根据把频谱中所有的频率相加得出的一个数目来形成dBA。
为测量噪声水平，将测量到每一个音阶带的噪声，以“A”反评定并对比相加以得出答数（dBA）。
所有这些意味着什么：
1、这意味着，由于反射我们不能将一台压缩机安置在房间里，然后期望有和在空旷野外条件下相同的噪声水平。
2、我们不能光凭两台不同的机组（以不同的速度，不同的驱动，不同的组件和不同的外壳）就能对噪声水平做出一个聪明的猜测。
测量噪声的唯一方法是使用一台声音测量设备。
我们怎样克服噪声水平中明显的差异？
1、通过准确测量噪声水平
2、通过知道噪声水平是怎样构成的来理智地指定频率的差别和刺耳的因素。
3、知道两个有相同噪声水平，然而不同频率特性的机组噪声对耳朵的伤害是相同的，即使其中一个确实“听起来”更轻一些。
我们怎样才能进一步降低噪声？
1、保机体中的所有接头是安全的，叉车孔关闭，机组在地面的基体是固封住的。
2、通过管道输送进气和排气。
3、减少反射噪声。
声音和噪声测量充其量只不过是一种非常不精确的科学。
对于这个课题的讨论希望能避免野外问题，野外修正的大量费用和用户的不满意。
1、所有噪声水平测量使用ANSLS51标准。
这是一个工业标准。
我们应该通过这个标准的参考了引用所用的噪声水平。
简短的说，该标准要求空旷野外测量（无反射墙和屋顶），机组周围的多点测量，并对测量值取平均值。
应该在机组一米以外，地面和基础水平上的一点五米处测量。
任何单点测量可以起过引用的A噪声水平。
只要平均读数能满足或低于引用水平。
此外，所采用的测量是所衡量噪声的应该宽频带的平均值。
当要求或给予应该频率带分析时，一些中频带的读数能而且通常确实比噪声衡量平均值更高。
再一次指出，这是标准所接受的。
2、在标准结构中没有给予和适用的公差。
3、没有真正的在野外安置的机组应写上“空旷野外”安置。
实际上规则地点的噪声水平总是要更高一些，因为从附近墙壁和或屋顶以及附近设备分布的反射。
4、可能提交的噪声水平数据是当测量应该特定压缩机时采用实际的测量得到的并在一个同类型压缩机在同样的条件下重复运行可被解释为典型的噪声水平。
注意
对于任何多点测量或重复压缩机测量时，有一定的误差联系。
这些误差指出了为了担保噪声水平对一个特定压缩机的问题，应该在总的dBA衡量值上加上3分贝。
当给予一个用户噪声水平担保时，服从以上要求是绝对必要的。
经验公式
一台0.7MPa之空压机每马力生产0.1416M3气量
每0.007MPa压降等于0.5％功率
风冷压缩机的热载荷＝HP×2545BTU/时(1BTU = 1.055KJ)
水冷压缩机的GPM(每分钟用水升数)
HP × 2545
500×△T水
或, 如△T水= 11.1℃(闭环路),为HP/4
如△T水= 22.2℃(城市供水系统) 为HP/8
经后冷却器后65%之冷凝水已去除
经冷冻式干燥器后96%的冷凝水已去除
排气温度每升高11℃,含水量会翻倍
每0.028M3=7.48加仑= 28.31升=1立方英尺
空压机每M3进气量需配133.5升筒体贮气能力
从理想气体定律推导出的泵气公式
体积(立方米) ×压力上升(MPa)
时间（分）＝———————————————
气量(立方米)×0.1013(MPa)
电机皮带轮尺寸(英寸)×压缩机转速（RPM）电机皮带轮尺寸（英寸）＝----------------------------------------
电机转速（RPM）。
螺杆空压机验收标准
螺杆空压机验收标准
螺杆空压机是一种常用的工业设备，用于生产和制造过程中的压缩空气。
在购买和安装螺杆空压机后，进行验收是非常重要的，以确保设备的正常运行和性能稳定。
下面将介绍螺杆空压机验收标准，希望对大家有所帮助。
首先，对螺杆空压机的外观进行检查。
检查设备的外部是否有明显的损坏或变形，包括机壳、控制面板、进出气口等部分。
同时，还需要检查设备的标识和铭牌是否清晰完整，以确保设备的身份和型号信息准确无误。
其次，对螺杆空压机的运行性能进行检验。
在验收过程中，需要对设备进行空载和负载运行测试，观察设备的启动、运行和停止过程是否正常，以及设备在负载运行时的稳定性和压缩空气产量是否符合要求。
同时，还需要检查设备的压缩空气质量，包括油含量、水含量和颗粒物含量等，确保符合相关标准要求。
接着，对螺杆空压机的控制系统进行检查。
验收时需要对设备的控制系统进行功能测试，包括压力控制、温度控制、运行状态显示等功能是否正常，以及设备的安全保护装置是否齐全有效。
同时，还需要对设备的电气部分进行检查，确保电气连接正常可靠，无短路、接触不良等情况。
最后，对螺杆空压机的运行噪音和振动进行评估。
在验收过程中，需要对设备的运行噪音和振动进行实测和评估，确保设备在运行过程中噪音和振动水平符合相关标准要求，不会对周围环境和人员造成影响。
总之，螺杆空压机的验收标准涉及到设备的外观、运行性能、控制系统和运行环境等多个方面，需要全面细致地进行检查和评估。
只有通过严格的验收，才能确保螺杆空压机的正常运行和长期稳定性，为生产和制造提供可靠的压缩空气支持。
希望以上内容能够对大家在螺杆空压机验收过程中有所帮助。
浅谈双螺杆空气压缩机的噪声控制

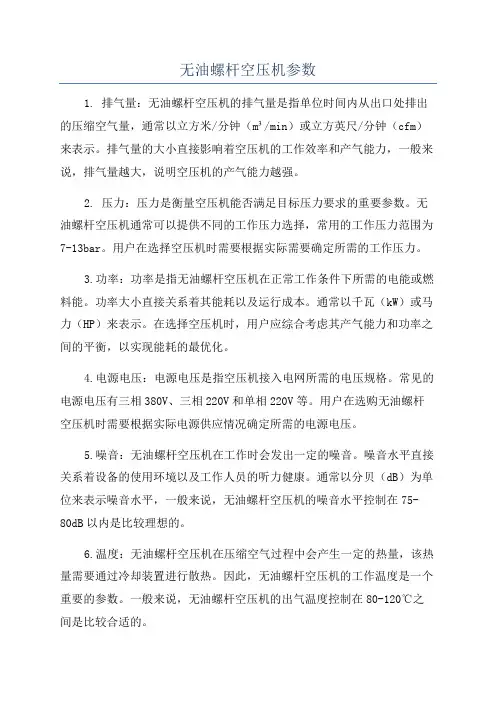

无油螺杆空压机参数
无油螺杆空压机参数1. 排气量：无油螺杆空压机的排气量是指单位时间内从出口处排出的压缩空气量，通常以立方米/分钟（m³/min）或立方英尺/分钟（cfm）来表示。
排气量的大小直接影响着空压机的工作效率和产气能力，一般来说，排气量越大，说明空压机的产气能力越强。
2. 压力：压力是衡量空压机能否满足目标压力要求的重要参数。
无油螺杆空压机通常可以提供不同的工作压力选择，常用的工作压力范围为7-13bar。
用户在选择空压机时需要根据实际需要确定所需的工作压力。
3.功率：功率是指无油螺杆空压机在正常工作条件下所需的电能或燃料能。
功率大小直接关系着其能耗以及运行成本。
通常以千瓦（kW）或马力（HP）来表示。
在选择空压机时，用户应综合考虑其产气能力和功率之间的平衡，以实现能耗的最优化。
4.电源电压：电源电压是指空压机接入电网所需的电压规格。
常见的电源电压有三相380V、三相220V和单相220V等。
用户在选购无油螺杆空压机时需要根据实际电源供应情况确定所需的电源电压。
5.噪音：无油螺杆空压机在工作时会发出一定的噪音。
噪音水平直接关系着设备的使用环境以及工作人员的听力健康。
通常以分贝（dB）为单位来表示噪音水平，一般来说，无油螺杆空压机的噪音水平控制在75-80dB以内是比较理想的。
6.温度：无油螺杆空压机在压缩空气过程中会产生一定的热量，该热量需要通过冷却装置进行散热。
因此，无油螺杆空压机的工作温度是一个重要的参数。
一般来说，无油螺杆空压机的出气温度控制在80-120℃之间是比较合适的。
7.维护周期：无油螺杆空压机由于不会产生油污，因此其维护周期相对较长。
维护周期是指设备需要进行维护保养的时间间隔，通常以小时（h）或运行时间（如：3000小时维护一次）来表示。
用户可以根据设备的使用频率和工作条件来选择维护周期。
8.控制方式：无油螺杆空压机的控制方式有手动控制和自动控制两种。
手动控制方式需要人工操作才能实现空压机的启停和调节，而自动控制方式可以通过设定压力和流量参数来实现空压机的自动运行和停止。
螺杆空压机运行报告
螺杆空压机运行报告1.引言2.运行概况该螺杆空压机于xxxx年x月x日启用，至今已运行xx个月，总累计运行时间为xxxx小时。
按照规定，每个月需要进行一次例行检修，维护人员对设备进行清洁、润滑和检查，以保证其正常运行。
3.性能评估3.1压缩效率根据实际测试数据，螺杆空压机的压缩效率达到了xx%，符合设计要求。
在不同负荷下的运行情况显示，负荷越高，压缩效率越高。
3.2噪音水平在正常运行情况下，该螺杆空压机的噪音水平为xx dB，低于国家标准要求。
这得益于设备优质的隔音设计和高效的工作原理。
3.3温升情况4.故障分析与处理在运行过程中，该螺杆空压机出现了偶尔的故障，但大多数都能够及时处理。
常见的故障包括润滑系统堵塞、过载保护触发等。
通过及时维修和替换关键部件，避免了故障的扩大化。
5.维护情况根据维护记录，该螺杆空压机得到了定期的维护和保养。
清洗滤芯、更换油封、检查温度控制等细节操作都得到了认真执行。
这些工作的开展保证了设备的可靠运行，并延长了设备的使用寿命。
6.可改进之处根据运行报告的总结，我们认为可以在以下几个方面进行改进：6.1提高运行效率：通过进一步优化设备结构和压缩原理，提高螺杆空压机的运行效率。
6.2加强故障预警功能：在设备中加入故障预警系统，能够及时发现和处理潜在故障，避免产生重大故障。
7.结论通过本次螺杆空压机的运行报告，我们了解了设备的运行状况和性能评估。
总体来说，该设备的运行情况良好，性能稳定。
但仍有一些改进的空间和挑战存在。
我们期待在后续的运行中，能进一步完善设备的稳定性和高效性。
同时，也需要加强设备的维护和保养，确保设备的长期稳定运行。
螺杆空压机的噪音和声音评估
螺杆空压机的噪音和声音评估本文源自：/,作者：苏州艾迪克噪音被认为是令人讨厌或干扰的声音。
大家完全愿意整夜坐在迪斯科舞厅，边抽烟边欣赏高达95分贝的迪斯科音乐，但是不可思议的是他竟无法容忍第二天早上的65分贝的复印机噪音。
用户喜欢迪斯科的噪音而不喜欢复印机的噪音。
典型的鸡尾酒会噪音值为90分贝，摇滚乐队的噪音为100到138分贝之间。
那么什么是分贝呢？分贝的定义可以解释为对两种能量比值的对数（以10为底）后乘以10：W2dB=10log -------W1增加10分贝表示能量的增加10:1，增加20分贝表示能量增加100:1，增加30分贝则增加1000:1。
对我们的应用来说，我们是讨论声功率级-设定的W1参照值为10-12，其公式就变成了：PWL(dB)=10log W/10-12例如，如果我们有一个声源，发出一个10-5瓦特的功率级，那声功率是：10-5PWL=10log ------- = 70dB10-12当耳朵背对着噪音，人们发现耳朵就自动地“听不到”低频的噪声，非常类似下面的“A”级网络。
为此，对工业噪声的测量选择的标准是“A”级噪声水平，并使用dBA术语。
由于反射的噪声能容易地被测试探头捕获，所以设置另一个标准。
该标准要求所有噪声测量就在“空旷野外条件”下进行。
（中国空压机网www.KongY ）测量气体设备声音的ANSIS51规则指出：噪声应该在离机器一米远，一点五米高处测量。
因此，这里我们确定了测试探头位置和测量地点并且以“A”级网络测量噪声。
所有制造商使用这些相同的基本规定测量噪声。
如果两台同样噪声水平的机器并排运行，噪声水平的结果将增加了3dBA（两倍）例如：在我们原来的公式：10-5PWL=10log ------- = 70dB10-12如果，我们加倍我们声音功率水平到2×10-52×10-5PWL= 10log --------- = 73 dB10-12一个压缩机制造商声明：噪声水平担保为+3dBA是指其噪声水平将是其所声明的噪声水平的两倍或二分之一。
螺杆压缩机组噪声分析与控制
Ｎｏ ｉ ｓ ｅ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ Ｔｒ ｅ ａ ｔ ｍｅ ｎ ｔ ｏ ｆ Ｓ ｃ ｒ ｅ ｗ Ｃｏ ｍｐ ｒ ｅ ｓ ｓ ｏ ｒ ｓ Ｌ Ｉ Ｕ Ｈ ｕ ａ ｎ Ｉ Ｉ ２ ＇ Ｃ Ｈ Ｅ Ｎ Ｃ ｈ ａ ｎ ｇ － ｚ ｈ ｅ ｎ ｇ ， Ｚ ＨＯ Ｕ Ｈ ａ ｏ ， Ｓ Ｕ Ｘ ｉ ａ ｎ － ｍｉ ｎ ｇ
（ １ ． Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｌ ｉ ａ ｏ ｎ ｉ ｎ ｇ Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ １ １ ０ ８ ７ ０ ， Ｃ ｈ ｉ ｎ ａ ； ２ ． Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ
Ｉ ｎ ｆ ｏ ｒ ｍ ａ ｔ ｉ ｏ ｎ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｃ ｈ ｅ ｍ ｉ ｃ ａ ｌ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｌ ｉ ａ ｏ ｎ ｉ ｎ ｇ Ｓ ｈ ｅ ｎ ｙ ａ ｎ ｇ １ １ ０ １ ４ ２ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｓ ｃ ｒ ｅ ｗ ｃ ｏ ｍ ｐ ｒ ｅ ｓ ｓ ｏ ｒ ｉ ｓ ａ ｐ ｏ ｓ ｉ ｔ ｉ ｖ ｅ ｄ ｓ ｉ ｐ ｌ ａ ｃ ｅ ｍ ｅ ｎ ｔ￣ｔ ａ ｒ ｙ ｃ ｏ ｍ ｐ ｒ ｅ ｓ ｓ ｏ ｒ ｗ ｉ ｔ ｈ ｔ ｈ ｅ ａ ｄ ｖ ａ ｎ ｔ ａ ｇ ｅ ｓ ｏ ｆ ｈ ｉ ｇ ｈ ｅ ｆ ｉｃ ｆ ｉ ｅ ｎ ｃ ｙ ，ｌ ａ ｒ ｇ ｅ
第 ２期 ２ ０ １ ３年 ２月
螺杆电梯噪音实测报告
螺杆电梯噪音实测报告1. 引言螺杆电梯是一种常见的垂直交通工具，其运行带来的噪音问题一直是用户和业主关注的焦点。
为了评估螺杆电梯的噪音水平，我们进行了实地测试和测量。
本报告旨在提供对螺杆电梯噪音水平的客观评估，并提供一些建议用于噪音控制和改善。
2. 测量方法我们采用了标准的测量方法来评估螺杆电梯的噪音水平。
首先，我们选择了不同的测试时段，包括高峰和非高峰时段，以覆盖各种负荷和使用情况。
其次，我们在螺杆电梯车厢内、电梯井道内以及周围环境位置设置了多个噪音测量仪器，以确保全面测量和准确无误的结果。
3. 实测结果根据我们的实地测量结果，螺杆电梯在运行过程中产生的噪音主要来自以下几个方面：- 机械运行噪音：螺杆电梯的机械部件在运行中产生的摩擦和振动会导致相对较高的噪音水平。
这些噪音主要在电梯井道内和周围环境中产生，并传递至车厢内；- 电机声音：电梯驱动电机的运行会引起一定的嗡嗡声，这一声音在静寂的环境下可能略显明显；- 轿厢运行响声：螺杆电梯的轿厢在上升和下降过程中会产生一定的响声，尤其是在高速运行时；- 开关门声音：电梯门的开关过程中也会发出一定的噪音，这主要来自于门锁和开关机制。
4. 结果分析根据我们的实测结果，螺杆电梯的噪音水平相对较低，但仍有改进的空间。
主要的噪音来源在于机械运行噪音和轿厢运行响声，特别是在高负荷和高速运行时更为突出。
电机声音和开关门声音相对较小，不会对居住者和使用者造成明显的干扰。
5. 建议措施基于对噪音源的分析和噪音水平的评估，我们提出以下建议措施以减少螺杆电梯噪音：- 机械部件维护：定期检查和维护螺杆电梯的机械部件，确保其正常运行和减少摩擦和振动；- 减速措施：采用减速装置或技术，降低螺杆电梯的运行速度，从而减少轿厢运行响声；- 噪音隔离措施：在电梯井道内和周围环境设置隔音材料，减少机械运行噪音的传递；- 绝缘措施：在电梯井道内和轿厢内设置吸音材料，减少噪音的反射和共振效应；- 电梯门设计：优化电梯门的开关机制和密封性能，减少开关门过程中的噪音。
螺杆空压机工作原理
螺杆空压机工作原理螺杆空压机是一种常用的工业设备，广泛应用于各个行业中。
了解螺杆空压机的工作原理对于正确使用和维护该设备至关重要。
本文将详细介绍螺杆空压机的工作原理，包括其结构、工作过程和关键要素。
一、螺杆空压机的结构螺杆空压机主要由压缩机、电动机、冷却系统、控制系统和储气罐等组成。
1. 压缩机：螺杆空压机的核心部件。
它由两个或多个螺杆组成，通过它们的旋转来实现气体的压缩。
2. 电动机：提供螺杆空压机的动力，驱动压缩机的旋转。
3. 冷却系统：用于冷却压缩机产生的热量，确保设备的正常运行。
4. 控制系统：监控和控制螺杆空压机的运行状态，包括启动、停止、调节压力等。
5. 储气罐：用于储存压缩空气，平衡供气和用气之间的差异。
二、螺杆空压机的工作过程螺杆空压机的工作过程可以分为四个阶段：吸气、压缩、冷却和排气。
1. 吸气：当螺杆空压机开始运行时，气体通过进气口进入压缩机。
进气过程中，气体被压缩机的螺杆吸入。
2. 压缩：螺杆开始旋转，两个螺杆之间的间隙逐渐变小，将气体压缩。
在此过程中，气体的温度和压力都会增加。
3. 冷却：为了防止压缩机过热，冷却系统会将热量散发出去，使压缩机保持在适宜的工作温度。
4. 排气：压缩后的气体通过出气口排出，进入储气罐储存，供后续使用。
三、螺杆空压机的关键要素1. 压缩比：螺杆空压机的压缩比是指出口压力与进口压力之间的比值。
压缩比越高，压缩机的工作效率越高。
2. 排气温度：螺杆空压机在工作过程中会产生热量，排气温度是指排气时的气体温度。
过高的排气温度可能会导致设备损坏，因此需要进行冷却。
3. 压缩效率：压缩效率是指螺杆空压机将输入的能量转化为压缩气体的能力。
压缩效率越高，设备的能耗越低。
4. 噪音水平：螺杆空压机在运行时会产生噪音，噪音水平是评估设备噪音的指标。
合理的噪音水平可以提高工作环境的舒适度。
总结：螺杆空压机通过旋转螺杆将气体压缩，然后通过冷却系统降低温度，最后将压缩气体排出并储存。
螺杆式压缩机标准
螺杆式压缩机标准螺杆式压缩机是一种广泛应用于工业和制冷领域的空气压缩设备。
由于其具有结构简单、运转平稳、维护成本较低等优点，因此在许多行业中得到了广泛应用。
为了确保螺杆式压缩机的安全、稳定和长期运行，制定了一系列的标准和规范。
一、压缩空气质量标准螺杆式压缩机在压缩空气时，必须保证输出的空气质量符合相关标准。
否则，空气中的杂质和水分会对设备的运行造成不良影响，甚至导致故障。
因此，针对压缩空气的质量，通常会制定以下标准：1.含油量：压缩空气中的含油量应低于0.01mg/m³。
这是因为油会对气动设备、阀件和管道造成污染，影响其正常运行。
2.含尘量：压缩空气中的含尘量应低于1mg/m³。
尘埃会对气动设备、阀件和管道造成磨损和堵塞，影响设备的正常运行。
3.含水量：压缩空气中的含水量应低于8g/m³。
水分在气动设备中易形成冷凝水，对设备造成腐蚀和堵塞。
4.压力露点：在一定的压力下，压缩空气的含水量达到饱和状态时的温度称为压力露点。
对于气动设备，压力露点应低于环境温度10℃以下。
二、能效标准螺杆式压缩机的能效直接影响到企业的运营成本。
为了降低能源消耗，保护环境，通常会制定能效标准对螺杆式压缩机的能耗进行限制。
以下是一些常见的能效标准：1.额定功率：螺杆式压缩机的额定功率应符合相关标准。
额定功率是指设备在规定的使用条件下，能够长时间稳定运行的功率。
2.效率：螺杆式压缩机的效率应符合相关标准。
效率是指设备在单位时间内输出的有用功与输入的电功率之比。
效率越高，能源利用率就越高。
3.噪声标准：螺杆式压缩机运行时会产生噪声，过高的噪声会对操作人员的身心健康造成影响。
因此，需要制定噪声标准对螺杆式压缩机的噪声进行限制。
三、安全标准安全是使用螺杆式压缩机的前提。
为了确保操作人员的安全和设备的稳定运行，需要制定一系列的安全标准。
以下是一些常见的安全标准：1.防爆标准：对于易燃易爆气体和粉尘的压缩，需要制定防爆标准以防止发生爆炸事故。
螺杆式压缩机的振动与噪音
阳转子吸气端 圆柱滚子轴承
配对方式
轴承数目
1~2个
阴转子吸气端 圆柱滚子轴承
1个
阳转子排气端 阴转子排气端
圆柱滚子轴承+角 接触球轴承
圆柱滚子轴承+角 接触球轴承
正反角接触球轴承 采用背对背安装
背对背配合
2个正向轴承， 1个反向止推轴 承，1个柱轴承
2个角轴承，1 个柱轴承
谢谢大家！
“拍振”的时域波形 正常的振动的时域波形
螺杆式压缩机滚动轴承故障特征频率： 其中：N为主动轴转速，n为流动轴承数目
二、减振器的选择与使用 减振器选择应使振动在全频段衰减（至少不能放大）， 当减振器使用不当时，可以适得其反！
选型得当，减振器对中低频率振动的抑制作用
使用不当，减振器对特定频率起放大作用
压缩机的振动故障及其特征频率
日期：2019年5月28日
目录
一、螺杆式压缩机的振动及其特征频率 二、减振器的选择与使用 三、螺杆式压缩机的噪音机理及特征频率 四、螺杆式压缩机的轴承布置及间隙保证
一、螺杆式压缩机振动及其特征频率
特征频率概念： 1、轴频f：压缩机主转子的转动频率，对于2级电机，即为 电源频率。 2、啮合频率：轴频*z1
以啮合频率及其倍频为特征
主机噪声
管路气流噪 音 其它噪音
管路支撑不良、管路共振引起的振动噪 音，以及气流与管道摩擦 轴承故障、喷油量过大等引起的噪音
与管路设计有关 以轴承故障特征频率
四、螺杆式压缩机的轴承布置及间隙保证
螺杆式压缩机的间隙布置直接影响了压缩机的能效 指标，压缩机内部泄漏通道包括接触线、泄漏三角形、 端面泄漏。
可见： 1、效率曲线随啮合间隙近似线性下降； 2、保证一定的齿项线速度是获得较高效率的手段之 一（不是越高越好）； 3、齿顶线速度越低，效率随间隙的扩大减少的越快。
