弹簧基本计算公式
弹簧弹力计算公式
弹簧弹力计算公式弹簧的弹力F=-kx，其中：k是弹性系数，x是形变量。
物体受外力作用发生形变后，若撤去外力，物体能恢复原来形状的力，叫作“弹力”。
它的方向跟使物体产生形变的外力的方向相反。
因物体的形变有多种多样，所以产生的弹力也有各种不同的形式。
例如，一重物放在塑料板上，被压弯的塑料要恢复原状，产生向上的弹力，这就是它对重物的支持力。
将一物体挂在弹簧上，物体把弹簧拉长，被拉长的弹簧要恢复原状，产生向上的弹力，这就是它对物体的拉力。
在线弹性阶段，广义胡克定律成立，也就是应力σ1<σp（σp为比例极限）时成立。
在弹性范围内不一定成立，σp<σ1<σe（σe为弹性极限），虽然在弹性范围内，但广义胡克定律不成立。
胡克的弹性定律指出：弹簧在发生弹性形变时，弹簧的弹力F和弹簧的伸长量（或压缩量）x成正比，即F= k·x 。
k是物质的弹性系数，它只由材料的性质所决定，与其他因素无关。
负号表示弹簧所产生的弹力与其伸长（或压缩）的方向相反。
满足胡克定律的弹性体是一个重要的物理理论模型，它是对现实世界中复杂的非线性本构关系的线性简化，而实践又证明了它在一定程度上是有效的。
然而现实中也存在这大量不满足胡克定律的实例。
胡克定律的重要意义不只在于它描述了弹性体形变与力的关系，更在于它开创了一种研究的重要方法：将现实世界中复杂的非线性现象作线性简化，这种方法的使用在理论物理学中是数见不鲜的。
Fn ∕S=E·（Δl ∕l。
）式中Fn表示内力，S是Fn 作用的面积，l。
是弹性体原长，Δl是受力后的伸长量，比例系数E称为弹性模量，也称为杨氏模量，由于应变ε=Δl ∕ l。
为纯数，故弹性模量和应力σ=Fn ∕S具有相同的单位，弹性模量是描写材料本身的物理量，由上式可知，应力大而应变小，则弹性模量较大；反之，弹性模量较小。
弹性模量反映材料对于拉伸或压缩变形的抵抗能力，对于一定的材料来说，拉伸和压缩量的弹性模量不同，但二者相差不多，这时可认为两者相同。
弹簧参数尺寸及计算公式
弹簧参数尺寸及计算公式弹簧是一种用来储存和释放机械能的装置，应用广泛于机械、汽车、电器等领域。
弹簧的参数、尺寸以及计算公式对于设计和选择弹簧十分重要。
1.弹簧的参数：- 预压力（Preload）：弹簧在未加载之前的初始压力。
- 弹性系数（Spring Constant）：弹簧在单位变形下的恢复力。
- 卸载长度（Unloaded Length）：未加载时的弹簧长度。
- 动载荷（Dynamic Load）：弹簧所承受的变动力。
- 疲劳寿命（Fatigue Life）：弹簧能够承受的循环加载次数。
2.弹簧的尺寸：- 线径（Wire Diameter）：弹簧材料的直径，决定着弹簧的承载能力。
- 外径（Outer Diameter）：弹簧的最大直径。
- 内径（Inner Diameter）：弹簧的最小直径。
- 组件高度（Solid Height）：弹簧在最大压缩状态下的高度。
- 活动齿数（Active Coils）：弹簧上具有弹性的齿数。
- 紧齿数（Total Coils）：弹簧上总共的齿数。
3.弹簧的计算公式：-弹性系数（K）的计算公式：K=Gd^4/(8Na^3)其中，G为剪切模量，d为线径，N为齿数，a为活动齿数。
-预压力（P）的计算公式：P=K*δ其中，δ为弹簧的压缩/拉伸变形量。
-力（F）的计算公式：F=K*δ弹簧所受的力正比于弹性系数与变形量之积。
-弹簧的伸长（δ）计算公式：δ=(F*L)/(K*Gd^4)其中，L为弹簧的长度。
-弹簧的疲劳寿命（Nf）计算公式：Nf=(C*S^b)/(F^b)其中，C为常数，S为应力幅值（一般为弹簧的最大变形量）。
以上公式仅为常见的弹簧计算公式，实际应用中可能还需要考虑更多的因素，如安全系数、材料的疲劳强度等。
总结起来，弹簧的参数、尺寸和计算公式对于弹簧的设计和选择至关重要。
具体的参数和尺寸根据实际应用需求和弹簧类型来确定，而计算公式则是根据力学原理和材料特性推导得出的。
弹簧计算公式(压簧、拉簧、扭簧弹力)
压簧、拉簧、扭簧弹力计算公式
压力弹簧
压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：
G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，
磷青铜线G=4500 ，黄铜线G=3500
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
Nc=有效圈数=N-2
弹簧常数计算范例:
线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝
拉力弹簧的 k值与压力弹簧的计算公式相同
·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）
·弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).
·弹簧常数公式（单位：kgf/mm）:
E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线
E=11200 ,黄铜线E=11200
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
R=负荷作用的力臂
p=3.1416。
弹簧计算公式(压簧、拉簧、扭簧弹力)
压簧、拉簧、扭簧弹力计算公式压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝拉力弹簧的 k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）·弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).·弹簧常数公式（单位：kgf/mm）:E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=3.1416。
拉簧及扭簧弹力、刚度计算公式
拉簧及扭簧弹力、刚度计算公式一、拉伸弹簧弹力、刚度计算公式1.拉伸弹簧一已知自由长度，弹簧刚度和初始拉力时，某一工作长度负荷的计算公式如下：P=(Rx F)+I.T.P是指负荷（磅）；R是指弹簧刚度（磅／英寸）；F是指距自由长度的变形量；I.T.是指初拉力。
例如：已知自由长度为1英寸、刚度为6.9磅／英寸和初始张力为0.7磅，工作长度为1.500英寸时，负荷计算公式如下：P= [6.9 x(1.500-1.000)l+0.7= (6.9x 0.500) +0.7= 3.45+0.7= 4.15磅2．如何计算刚度一弹簧刚度是指使弹簧产生单位变形的负荷，可通过以下步骤测试：1>弹簧变形约为最大变形的20%（自由长度藏去压并高度）时，测量弹簧负荷(P1)及弹簧长度(L1)。
2>弹簧变形不超过最大变形的80%时，测量弹簧负荷(P2)及弹簧长度(L2)。
务必确保弹簧长度为L2时任意两个簧圈（闭合收口除外）都没有发生接触。
3>计算刚度(R)（磅／英寸）R=(P2-P1)/(L1-L2)二、扭簧设计需要的技术参数扭簧的工作状态和拉伸弹簧及压缩弹簧有所不同，其更为复杂和多变，其中包括了很多参数指标，下面一一讲解：d (弹簧线径) :该参数描述了弹簧线的直径，也就是我们说的弹簧钢丝的粗细，默认单位mm。
Dd (心轴最大直径)：该参数描述的是工业应用中弹簧轴的最大直径，公差±2%。
D1 (内径): 弹簧的内径等于外径减去两倍的线径。
扭簧在工作过程中，内径可以减小到心轴直径，内径公差±2%。
D (中径): 弹簧的中径等于外径减去一个线径。
D2 (外径) : 等于内径加上两倍的线径。
扭簧在工作过程中，外径将变小，公差(±2%±0.1)mm。
L0 (自然长度)：注意：在工作过程中自然长度会减小，公差±2%。
Tum (扭转圈数)：弹簧绕制的圈数，圈数的不同直接影响扭簧的性能。
弹簧计算公式

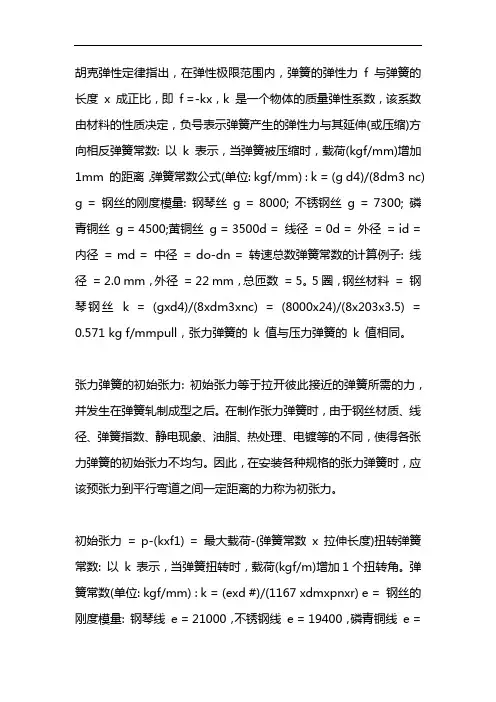

胡克弹性定律指出，在弹性极限范围内，弹簧的弹性力f 与弹簧的长度x 成正比，即f =-kx，k 是一个物体的质量弹性系数，该系数由材料的性质决定，负号表示弹簧产生的弹性力与其延伸(或压缩)方向相反弹簧常数: 以k 表示，当弹簧被压缩时，载荷(kgf/mm)增加1mm 的距离，弹簧常数公式(单位: kgf/mm) : k = (g d4)/(8dm3 nc) g = 钢丝的刚度模量: 钢琴丝g = 8000; 不锈钢丝g = 7300; 磷青铜丝g = 4500;黄铜丝g = 3500d = 线径= 0d = 外径= id = 内径= md = 中径= do-dn = 转速总数弹簧常数的计算例子: 线径= 2.0 mm，外径= 22 mm，总匝数= 5。
5圈，钢丝材料= 钢琴钢丝k = (gxd4)/(8xdm3xnc) = (8000x24)/(8x203x3.5) = 0.571 kg f/mmpull，张力弹簧的k 值与压力弹簧的k 值相同。
张力弹簧的初始张力: 初始张力等于拉开彼此接近的弹簧所需的力，并发生在弹簧轧制成型之后。
在制作张力弹簧时，由于钢丝材质、线径、弹簧指数、静电现象、油脂、热处理、电镀等的不同，使得各张力弹簧的初始张力不均匀。
因此，在安装各种规格的张力弹簧时，应该预张力到平行弯道之间一定距离的力称为初张力。
初始张力= p-(kxf1) = 最大载荷-(弹簧常数x 拉伸长度)扭转弹簧常数: 以k 表示，当弹簧扭转时，载荷(kgf/m)增加1个扭转角。
弹簧常数(单位: kgf/mm) : k = (exd #)/(1167 xdmxpnxr) e = 钢丝的刚度模量: 钢琴线e = 21000，不锈钢线e = 19400，磷青铜线e =11200,黄铜丝e = 11200d = 线径= 0d = 外径= id = 内径= md = 中径= do-dn = 载荷作用下转臂的总长度= 3.1416。
弹簧设计基本公式
弹簧设计基本公式
以下是一些常见的弹簧设计公式：
1.线材应力公式：弹簧的线材应力是弹簧所承受的力和弹簧线材的横截面积之比。
线材应力可以通过以下公式计算：
σ=F/A
其中，σ是弹簧线材的应力，F是弹簧所承受的力，A是弹簧线材的横截面积。
2.弹簧刚度公式：弹簧的刚度是用来描述弹簧对外力的抵抗能力。
弹簧刚度可以通过以下公式计算：
k=(Gd^4)/(8nD^3)
其中，k是弹簧的刚度，G是弹簧材料的剪切模量，d是弹簧线材的直径，n是弹簧的有效圈数，D是弹簧的平均直径。
3.弹簧的最大应力和最大变形公式：最大应力和最大变形是弹簧的两个重要性能指标。
最大应力可以通过以下公式计算：
σ_max = 16F / (πd^3)
最大变形可以通过以下公式计算：
δ_max = (8Fn) / (πd^3G)
其中，σ_max 是弹簧的最大应力，δ_max 是弹簧的最大变形。
4.弹簧的自由长度公式：弹簧的自由长度是指弹簧未受到外力时的长度。
自由长度可以通过以下公式计算：
L_free = (n + 2) * d
其中，L_free 是弹簧的自由长度， n 是弹簧的有效圈数， d 是弹簧线材的直径。
这些是弹簧设计中常见的基本公式，通过这些公式可以计算和预测弹簧的各种行为和性能。
然而，弹簧的设计仍然是一个复杂的过程，需要考虑许多其他因素，如应力集中、疲劳寿命等。
因此，在进行弹簧设计时，还需要综合考虑其他相关的因素，以确保弹簧的可靠性和性能。
弹簧长度计算
弹簧长度计算引言：弹簧是一种常见的弹性元件，广泛应用于各个领域。
在实际应用中，有时需要计算弹簧的长度。
本文将介绍如何计算弹簧的长度，旨在帮助读者更好地理解和应用弹簧。
一、弹簧的基本知识弹簧是一种具有弹性的金属丝或金属带制成的零件。
它具有弹性变形的特性，当外力作用于弹簧时，弹簧会发生形变，当外力消失时，弹簧会恢复原状。
二、弹簧长度的定义弹簧长度是指弹簧在未受外力作用时的长度。
通常情况下，我们可以通过测量弹簧两端的距离来得到弹簧的长度。
三、弹簧长度的计算方法1. 弹簧长度的计算公式弹簧长度的计算是根据弹簧的几何形状和材料参数来确定的。
一般情况下，我们可以使用以下公式来计算弹簧的长度：弹簧长度 = 弹簧的自由长度 + 弹簧的压缩量/伸长量2. 弹簧的自由长度弹簧的自由长度是指弹簧在无外力作用时的长度。
它是弹簧最基本的属性之一，通常由弹簧的设计要求确定。
3. 弹簧的压缩量/伸长量弹簧的压缩量是指在弹簧受到外力作用时，弹簧变形的量。
当外力作用于弹簧时，弹簧会发生压缩变形；当外力消失时，弹簧会恢复原状。
同理，弹簧的伸长量是指在弹簧受到外力作用时，弹簧变形的量。
四、实际应用举例1. 弹簧长度的计算示例一：压缩弹簧假设我们有一个压缩弹簧，其自由长度为10厘米，压缩量为2厘米。
我们可以使用上述公式计算弹簧的长度：弹簧长度 = 10厘米 + 2厘米 = 12厘米2. 弹簧长度的计算示例二：伸长弹簧假设我们有一个伸长弹簧，其自由长度为8厘米，伸长量为3厘米。
我们可以使用上述公式计算弹簧的长度：弹簧长度 = 8厘米 + 3厘米 = 11厘米五、注意事项1. 弹簧长度的计算需要准确的测量数据，因此在实际操作中要注意测量的准确性。
2. 弹簧的长度计算公式适用于一般情况，对于特殊形状或材料的弹簧，可能需要使用其他的计算方法。
3. 在实际应用中，弹簧长度的计算往往是其他参数的基础，因此在计算之前，需要明确弹簧的设计要求和使用条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧的几何尺寸计算公式
作者：转载关键词：弹簧的几何尺寸计算公式录入时间：2005年7月6日
表12-1 圆柱形压缩、拉伸螺旋弹簧的几何尺寸计算公式
名称与代号压缩螺旋弹簧拉伸螺旋弹簧弹簧直径d/mm由强度计算公式确定
弹簧中径D2/mm D2=Cd
弹簧内径D1/mm D1=D2-d
弹簧外径D/mm D=D2+d
弹簧指数C C=D2/d一般4≤C≤6
螺旋升角γ/°
对压缩弹簧，推荐γ＝5°～9°有效圈数n由变形条件计算确定一般n>2
总圈数n1
压缩n1＝n＋(2~2.5)；拉伸n1＝n
n1＝n＋(1.5～2)(YⅠ型热卷)；n1的尾数为1/4、1/2、3/4或整圈，推荐1/2
圈
自由高度或长度
H0/mm
两端圈磨平n1＝n＋1.5时，H0＝np+d
n1＝n＋2时，H0＝np+1.5d
n1＝n＋2.5时，H0＝np+2d
两端圈不磨平n1＝n＋2时，H0＝np+3d
n1＝n＋2.5时，H0＝np+3.5d
LI型H0＝(n+1)d+D1
LⅡ型H0＝(n+1)d+2D1
LⅦ型H0＝(n+1.5)d+2D1
工作高度或长度
H n/mm
H n＝H0－λn H n＝H0+λn，λn－变形量
节距p/mm p＝d
间距δ/mmδ＝p－dδ＝0
压缩弹簧高径比b b＝H0/D2
展开长度L/mm L=πD2n1/cosγL=πD2n+钩部展开长度
弹簧设计基本公式
作者：转载关键词：设计录入时间：2005年4月13日
（1）强度计算公式
式中，K为曲度系数，；
F为载荷；
C为弹簧指数（亦称旋绕比），C = D2/d；
[τ] 为弹簧材料的许用扭转应力。
由此可计算弹簧丝直径d。
（2）刚度计算公式
式中，n 为弹簧的有效圈数；
G为弹簧的切变模量；
λ为弹簧变形量；
D
为弹簧圈中径；
2
其它符号意义同前。
（3）稳定性计算公式
为了限制弹簧载荷F小于失稳时的临界载荷F cr。
一般取F = F cr/(2～2.5)，其中临界载荷可按下式计算
F cr = C B kH0
式中，C B 为不稳定系数
注：1---两端固定；2---一端固定；3---两端自由转动。
