太阳能电池板家用发电系统组建制作示意图
太阳能电池发电系统的组成原理图
太阳能电池发电系统的组成原理图太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。
如输出电源为交流220V或110V，还需要配置逆变器。
各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能电池板的质量和成本将直接决定整个系统的质量和成本。
（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，合格的控制器还应具备温度补偿的功能。
其他附加功能如光控开关、时控开关都应当是控制器的可选项。
（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。
（四）逆变器：在很多场合，都需要提供220VAC、110VAC的交流电源。
由于太阳能的直接输出一般都是12VDC、24VDC、48VDC。
为能向220VAC的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。
在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能（注意，不是简单的降压）。
太阳能发电系统的设计需要考虑如下因素：Q1、太阳能发电系统在哪里使用？该地日光辐射情况如何？Q2、系统的负载功率多大？Q3、系统的输出电压是多少，直流还是交流？Q4、系统每天需要工作多少小时？Q5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？Q6、负载的情况，纯电阻性、电容性还是电感性，启动电流多大？Q7、系统需求的数量？太阳能电池板海关编码, HS编码,太阳能电池板出口常用资料.1. 太阳能电池板海关编码(H.S编码)及退税率:/photovoltaic2. 太阳能电池组件出口欧美需要的认证:1) 出口欧洲需要通过IEC EN61215 , 非晶硅太阳能电池组需要通IEC EN61646.电力逆变器需通过IEC/EN 61209-1的安全认证。

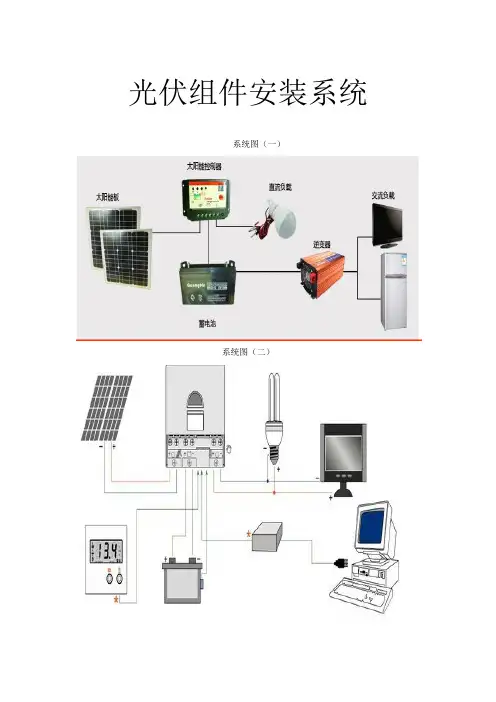

太阳能组件安装的主要组成
光伏组件安装系统系统图（一）系统图（二）系统图（二）的实物图一、逆变器二、太阳能控制器安装本控制器的人员须具有一定的电气理论知识和实践经验的技术人员，并严格按照说明书规定的步骤和方式进行！光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
1、打开包装确认设备没有因运输而损坏。
接线前请将面板前power开关处于“关”的状态。
2、将控制器安装在指定位置。
（注意：安装位置应保留必要的安装空间，以保证控制器的正常散热，并且安装、使用环境温度不要超过本控制器的工作温度范围。
）3、安装时请使用多股铜芯绝缘导线。
首先确定导线长度，在确保安装位置的情况下，尽可能减少电损耗，并按照要求选择导线规格。
4、用长度不要超过1米的6平方毫米以上3根铜芯电缆并联，将蓄电池与设备后面板的“蓄电池（BATTERY）” 端子相连接，注意区分正负极。
连线时先连接控制器上的蓄电池接线端子，再将另外的端头连接到蓄电池上。
虽有防反接保护，但仍严禁蓄电池反接！5、太阳能电池板遮蔽后，将其正负极与设备后面板的“太阳能(SOLAR INPUT)”端子相连接。
连线时先连接控制器上的太阳能输入端子，再将另外的端头连接到太阳能电池板上。
6、仔细检查各连接线是否牢固无松动，确保无误后去除太阳能电池遮蔽物。
三、连接图四、安装流程以及注意事项1.太阳能支架的选择分布式光伏发电系统的支架，也就是支撑框架结构一定要结实，简单，耐用,铝型材，电镀钢以及不锈钢都是理想的选择。
2.安装前准备设计人员或是安装人员查看安装现场，仔细选择太阳能电池片的位置，电气设备不能再阳光下暴晒，太阳能方阵越接近蓄电池和电能调节设备越好。
清理场地，打扫卫生，根据设计人员或是安装人员要求，准备好所需要的材料和工具。
3、蓄电池安装注意事项蓄电池必须安装通风设备，通风机与开关一定要放在室外，电池箱应防腐蚀，周围应设置安全栅栏，空气要流通。
安装蓄电池一定要使用电池制造商例如安徽东维太阳能科技有限公司专用的连接螺丝与垫圈，恰当规格的蓄电池导线与熔断器，在正级导线上安装熔断器，使用不锈钢螺母，螺帽，所有的蓄电池端子和接线端都用接线端盖盖上或用凡土林油、耐高温的油脂包上，以防止接线端子被酸液或酸雾侵蚀。
家庭光伏并网发电系统PPT学习课件
2020/2/27
24
连接图
2020/2/27
25
详细连接图请看白板
2020/2/27
26
整理后的连接图
2020/2/27
27
更详细的安装内容请 等待 下次共同学习
Thanks
2020/2/27
28
独立光伏发电系统 (光伏离网系统)
光
伏
发
并网光伏发电系统
电
系
统
并离网一体光伏发 电系统
2020/2/27
15
家庭并网光伏发电系统
2的安装结构应该简单、结实耐用。制造安装光伏阵列支架的材 料,要能够耐受风吹雨淋的侵蚀及各种腐蚀。电镀铝型材、电镀钢以及不锈钢都 是理想的选择。
立柱转接件
2020/2/27
斜撑
后立柱
地锚栓
18
组件固定在支架上
本期只讨论组件及支架的组装，组件的角 度及间距设置留待以后更深入的学习
2020/2/27
19
组件固定在支架上
中压码 边压码
下面具体讲述最常用的两种中变压安装方式
2020/2/27
20
组件固定在支架上1
2020/2/27
螺丝直接进入导 轨槽，螺丝帽受
支架安装中，为避免对相关建筑物及附属设施的破坏，所以支架类型设计 多种多样，需要因地制宜，本节只简单介绍最简单的土质平整地面支架类型。
其他复杂支架安装类型如斜面瓦质屋顶或不受力坡屋顶、曲面屋顶屋顶光 伏支架安装后续再讨论
2020/2/27
17
固定支架安装
斜梁 横梁
地锚栓 立柱转接件 前后立柱 斜撑 斜梁 横梁/导轨
因为交流每个周期都有过零点，在过零点容易熄弧， 而直流开关没有过零点，熄弧能力很差，所以要添加额 外的灭弧装置。总的来说就是直流难灭弧，而交流有过 零，灭弧容易。
家用式太阳能光伏发电项目方案
. -家用式太阳能光伏发电项目技术方案. - 优质文档-目录1．项目需求： (3)2．工程计算： (4)3．方案设计： (7)4．设备概算： (9)5．安装调试 (15)6．经济分析 (15)1．项目需求：我国的太阳能资源比较丰富，但也比较集中，国网提出的一特四大的能源发展战略也要求在发展集中式的大规模光伏电站，同时也要求大力发展分布式发电。
由于在现在的技术条件下太阳能电池板的发电效率还不高，如果要想大规模利用太阳能的话，就必须将太阳能电池板大面积的呈矩形排列在空旷且日照充足的地方，这样要建造太阳能发电站的条件就变得相当苛刻。
相比较而言家庭太阳能发电系统适合作为分布式发电发展。
单个家庭用电负荷一般较小。
只要一个家庭有不大的场地如阳台或屋顶就可以安装太阳能发电系统，而且一个小型的太阳能发电系统发出的电能也足够一个家庭使用并有富余，如果国家法律通过的绿电并网补贴电价政策合适，家用太阳能发电是可以赢利的。
国内配电网的户用容量配置标准如下：同时对一般小区家庭的用电情况数据调查如下：按照家庭月收入情况（万元）分为A、B、C、D、E类，其中：➢A类（0.3以下）➢B类（0.3～0.5）➢C类（0.5～0.7）➢D类（0.7～1.0）➢E类（1.0以上）4 257.4 334.6 283.2 291.7 151.7 照明、电视、风扇、电饭锅 B5 261.3 339.7 287.4 296.1 154.0 照明、电视、风扇、电饭锅、空调、冰箱 B6 263.2 342.1 289.5 298.2 155.1 照明、电视、风扇、电饭锅、空调、冰箱 B7 265.0 344.6 291.5 300.4 156.2 照明、电视、风扇、电饭锅、空调、冰箱 B8 266.9 347.0 293.6 302.5 157.3 照明、电视、风扇、电饭锅、空调、冰箱 B9 268.8 349.4 295.7 304.6 158.4 照明、电视、风扇、电饭锅、空调、冰箱 C10 283.6 368.7 312.0 321.5 167.2 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 C11 285.6 371.3 314.2 323.7 168.3 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 C12 287.6 373.9 316.3 325.9 169.5 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 C13 289.5 376.4 318.5 328.2 170.6 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 D14 291.5 379.0 320.7 330.4 171.8 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 D15 293.5 381.5 322.8 332.6 173.0 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机 D16 322.5 419.2 354.7 365.4 190.0 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机、电脑 D17 324.6 422.0 357.1 367.9 191.3 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机、电脑 E18 326.8 424.8 359.4 370.3 192.6 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机、电脑 E19 328.9 427.6 361.8 372.8 193.8 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机、电脑 E20 329.4 428.2 362.3 373.3 194.1 照明、电视、风扇、电饭锅、空调、冰箱、洗衣机、电脑 E根据调查数据可以看出，所调查家庭的月平均用电为323.4度,家庭的月平均电费为168.2元。
太阳能光伏发电原理图
直流负载
T
Controller
A9B
Inverter
*阳电池方n
Solar module array
EE
■
««
«
DC Load
B
aafte DC
Load
7
交Afttt
AC Load
光伏粗件井网逆变器
1. 太阳能电池板发出的电是直流电，不能直接供交流负荷（灯具，家用电器等）使用，所以需要转换成交流电才能供交流负荷使用。
其中逆变器的作用就是将直流电转换成交流电的装置。
见图一、图二
2. 转换以后的交流电不仅可以供用电负荷使用，并且可以并入国家电网，也就是卖掉多余的电能。
见图三、图四。
3. 我所做的工作一个是给太阳能组件（厂家提供，包括电池板
和逆变器的成套设备，需要很小的电，大概1KW）供电，另一个就是设计末端配电箱给负载供电。
自制太阳能发电站详细过程
自制太阳能发电站详细过程
一直对太阳能发电很感兴趣，通过上网以及各种渠道学习，研究可行性，计算相关参数；最后在家人的支持下，终于开工了，先晒晒施工图
经过了天兔台风的肆掠，体会到台风的威力；跟制作太阳能板支架的师傅强调要用好的材料，可以抵御12级台风的级别才行，所以不锈钢材都是用加厚的需要订货才行。
整体图，一共是18块200W的单晶硅太阳能电池板，每个板子可以独立拆卸，方便以后维护。
安装之前需要先试好每块板子的螺丝位是否正确，螺丝也是不锈钢的，一劳永逸，不用考虑生锈问题。
做好的支架整体图，待会需要四个人才可以抬起来，非常重
不锈钢支柱底座，也是不锈钢的，开孔非常困难，一共六条支柱。
这个是机柜，一共三层，最上面一层放置逆变主机和太阳能控制器，断路器等开关设备，第二、三层是电池位置，可以放置8个12V 200AH电池
12V 200AH太阳能专用深循环电池，非常重，搬到6楼，手都快断了
预留好开孔位，需要考虑仪表，布线，开关按钮，风扇等
完工效果图。
家用太阳能供电系统的制作流程
本技术新型公开了一种家用太阳能供电系统，家用太阳能电池板与蓄电器之间设有第一升压直流变换器和切换开关A，蓄电器与逆变器之间设有切换开关B，家用太阳能电池板与逆变器之间设置有第二升压直流变换器和切换开关C，逆变器与用电终端之间设置交流滤波器，蓄电器与用电终端之间设置切换开关D和直流滤波器，电力主控单元设有电力变换主控器、充放电主控器、滤波主控器和开关通断模块，通过无线模块采集数据并与移动通讯设备建立远程监视及遥控模式。
利用太阳能电池板发电给蓄电器供电，通过存储电量替代市电给家用电器供电，并且，可利用智能手机、平板电脑等进行远程遥控，实现安全可靠、智能环保型家庭节约用电模式。
权利要求书1.家用太阳能供电系统，其特征是：包括家用太阳能电池板、蓄电器、逆变器、切换开关A、切换开关B、切换开关C、切换开关D和电力主控单元，家用太阳能电池板与蓄电器之间设有第一升压直流变换器和切换开关A，蓄电器与逆变器之间设有切换开关B，家用太阳能电池板与逆变器之间设置有第二升压直流变换器和切换开关C，逆变器与用电终端之间设置交流滤波器，蓄电器与用电终端之间设置切换开关D和直流滤波器，电力主控单元设有电力变换主控器、充放电主控器、滤波主控器和开关通断模块，电力主控单元通过无线模块采集信息数据并与移动通讯设备建立远程监视及遥控模式。
2.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有液晶显示屏和操控键盘。
3.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有温度传感器。
4.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有报警模块。
5.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有火灾报警器。
6.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有RJ45接口。
7.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有设置模块。
8.根据权利要求1所述的家用太阳能供电系统，其特征是：电力主控单元设有存储分析模块。
如何自己安装一套太阳能发电系统？
如何自己安装一套太阳能发电系统？
我的家在高层顶楼，前方没有任何阻挡光线的障碍物，所以突发奇想自己安装了一套太阳能发电系统，预计可供家庭照明和电视使用5小时，这个时间足够晚间使用。
上图给大家看看我的设计及实物照片，有兴趣的朋友可以参考。
上图是太阳能电池板安装支架设计图，由于考虑到冬天太阳仰角较小且光线偏弱，所以将支架仰角由原设计37度调整为40度左右，共制作四套。
这一张是太阳能电池控制器配置的原始接线图，可利用它的直流灯控制功能加以改进实现市电和蓄电池供电自动转换功能（见下图）。
这一张是自己设计的太阳能供电及自动切换控制原理图，故障状态下弹起（应急按钮）使J1、J2失电，恢复到市电供电方式，更多细节见图中详细说明。
这两张图是已经安装好的四块12V50W多晶太阳能电池板（单晶电池板阳光下转换率稍高，多晶电池板弱光或阴天情况下转换率稍好，综合考虑后选择了多晶电池板），四块电池板并联后可达200W输出功率。
放置在楼顶不会有任何光线障碍，（阴天除外，呵呵呵，废话不是）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2400Wp 家用/办公太阳能发电系统 设计负载电器名称 照明 电脑 打印机 传真机 电冰箱 洗衣机 微波炉 空调 卫星电视接收机/VCD 彩色电视 水泵 总计 21 寸 1.5 匹 规格型号 节能灯 液晶显示 激光 喷墨 150L 耗电功率 11W 100W 250W 150W 100W 300W 1000W 1200W 25W 95W 400W 3800W 数量 8 2 1 1 1 1 1 1 1 1 1 每日工作时 间 6 5 1 2 24 0.5 1 5 6 6 1 日耗电量 528Wh 1000Wh 250Wh 150Wh 800Wh 150Wh 1000Wh 3000Wh 150Wh 570Wh 100Wh 7698Wh
设备配置：太阳电池组件：300Wp；免维护蓄电池：150AH/24V； 逆变器：500W ；充电控制器：12A。 安装方式：简易自安装 可以连续工作三个阴雨。 500Wp 家用/办公太阳能发电系统 设计负载电器名称 照明 电脑 打印机 传真机 电冰箱(选项) 卫星电视接收机/VCD 彩色电视 水泵 总计 21 寸 规格型号 耗电功率 数量 每日工作时间 节能灯 液晶显示 喷墨 喷墨 150L 11W 100W 30W 150W 100W 25W 70W 200W 640W 设备配置： 太阳电池组件：500Wp； 免维护蓄电池：300AH/24V； 逆变器：1000W ； 充电控制器：20A。 安装方式：可上门安装或提供图纸 可以连续工作三个阴雨. 电冰箱与办公设备只能选其一。 6 1 1 1 1 1 1 1 4 5 1 1 24 6 6 0.5 日耗电量 264Wh 500Wh 30Wh 150Wh 800Wh 150Wh 420Wh 100Wh 1614Wh
800Wp 家用/办公太阳能发电系统 设计负载电器名称 照明 电脑 打印机 传真机 电冰箱 洗衣机 微波炉(选项) 卫星电视接收机/VCD 彩色电视 水泵 总计 21 寸 规格型号 节能灯 液晶显示 喷墨 喷墨 150L 耗电功率 11W 100W 30W 150W 100W 300W 1000W 25W 70W 200W 2000W 设备配置： 太阳电池组件：800Wp； 免维护蓄电池：400AH/24V； 逆变器：2000W ； 充电控制器：30A。 安装方式：可上门安装或提供图纸 可以连续工作三个阴雨天 微波炉与办公设备只能选其一。如 果太阳电池组件采用 1000Wp， 微波 炉与办公设备即可同时使用。 数量 6 1 1 1 1 1 1 1 1 1 每日工作 时间 4 5 1 1 24 0.5 0.5 6 6 0.5 日耗电量 264Wh 500Wh 30Wh 150Wh 800Wh 150Wh 500Wh 150Wh 420Wh 100Wh 2264Wh
太阳能 太阳能发电 太阳能发电组件 太阳能电池板 太阳能交通灯 太阳能家用发电系统
制作：天尚太阳能科技有限公司 淘宝搜索天尚太阳能 正在热销中
光电发电能力: 目标设施: 用途: 优点:
1600Wp 家用/办公太阳能发电系统 设计负载电器名称 照明 电脑 打印机 传真机 电冰箱 洗衣机 微波炉 规格型号 节能灯 液晶显示 激光 喷墨 150L 耗电功率 11W 100W 250W 150W 100W 300W 1000W 数量 8 2 1 1 1 1 1 每日工作 时间 6 5 1 2 24 0.5 1 日耗电量 528Wh 1000Wh 250Wh 150Wh 800Wh 150Wh 1000Wh
2.适用于学校，医院和公共会堂等的光电发电系统
光电发电能力:
1 到 10 千瓦
目标设施: 用途: 优点:
学校、医院、公共会堂或私人住宅 电视机、录像机、电信设备、照明 ●能够优先向公共建筑和电气设施供电。 ●便于收取以下费用:设施使用、食物存藏、充电和水。 ●设施管理人员能够同时控制系统运行。 ●能够显著提高生活水平。 1 到 10 千瓦 学校、医院、公共会堂或私人住宅 电视机、录像机、电信设备、照明 ●能够优先向公共建筑和电气设施供电。 ●便于收取以下费用:设施使用、食物存藏、充电和水。 ●设施管理人员能够同时控制系统运行。 ●能够显著提高生活水平。
制作：天尚太阳能科技有限公司 淘宝搜索天尚太阳能 正在热销中
太阳能家用发电系统产品介绍
太阳能家用发电系统介绍
太阳能发电系统 太阳能发电系统
太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。如输出电源为交流 220V 或 110V，还需要配置逆变器。各部分的作用为： （一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价 值最高的部分。其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载 工作。 （二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电 保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附 加功能如光控开关、时控开关都应当是控制器的可选项； （三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用 是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。 （四）逆变器：太阳能的直接输出一般都是 12VDC、24VDC、48VDC。为能向 220VAC 的电器提供电 能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用 DC-AC 逆变器。 太阳能发电系统的设计需要考虑的因素： 1、太阳能发电系统在哪里使用？该地日光辐射情况如何？ 2、系统的负载功率多大？ 3、系统的输出电压是多少，直流还是交流？ 4、系统每天需要工作多少小时？ 5、如遇到没有日光照射的阴雨天气，系统需连续供电多少天？ 6、负载的情况，纯电阻性、电容性还是电感性，启动电流多大？ 7、 系统需求的数量。 1.家用太阳能系统 光电发电能力: 目标设施: 1000 瓦以下 个人住宅
卫星电视接收机 /VCD 彩色电视 水泵 总计 21 寸
25W 95W 400W 2600W
1 1 1
6 6 1
150Wh 570Wh 100Wh 4698Wh
设备配置： 太阳电池组件：1600Wp； 免维护蓄电池：400AH/48V； 逆变器：3000W ； 充电控制器：30A。 安装方式： 可上门安装或提供图 纸 可以连续工作三个阴雨天
设备配置：太阳电池组件：2400Wp；免维护蓄电池：600AH/48V； 逆变器：5000W ；充电控制器：60A。 安装方式：可上门安装或提供图纸 可以连续工作三个阴雨天 3.适用与乡村和边远地区的发电系统（集中式）
光电发电能力: 目标设施: 用途: 优点:
超过 10 千瓦 乡村 电灯、电视机、洗衣机、冰箱、路灯 ●终端设备/站的负载容量是可变的，可使供电更加灵活 ●可以集中运行和控制光电(PV)发电系统。 ●可以方便地建立设施监控系统
300Wp 家用太阳能发电系统 设计负载电器名称 规格型号 耗电功率 数量 每日工作时间 水泵 总计
节能灯
11W 3W 25W
4 1 1 1 1
4 6 6 6 0.9
176Wh 18Wh 150Wh 420Wh 180Wh 944Wh
21 寸
70W 200W 342W
用途: 优点:
照明、电视机、收音机、路灯 ●系统结构简单。 ●非常适合分散居住的乡村。 ●使用更精确，因为用户是单独的住户。
100~150Wp 家用太阳能发电系统 设计负载电器名称 照明 卫星电视接收机 彩色电视 总计 21 寸 规格型号 负载功率 数量 每日工作时间 节能灯 11W 25W 70W 117W 设备配置： 太阳电池组件：100W~150Wp； 免维护蓄电池：50~65AH/24V； 逆变器：150W 充电控制器：6A； 安装方式：简易自安装 可以连续工作三个阴雨天 2 1 1 3/4 3/4 3/4 日耗电量 88Wh 100Wh 280Wh 468Wh
