聚苯胺综述
聚苯胺综述1、引言导电高分子材料也称导电聚合物，其分子是由许多小的、重复出现的结构单元组成，即具有明显聚合物特征；若在材料两端加上一定电压，在材料中有电流通过，即具有导电的性质。
同时具备上述两条性质的材料，称为导电聚合物。
虽然都是导电体，但导电聚合物和常规金属导电体不同。
前者属于分子导电物质，后者是金属晶体导电物质。
因此，其结构和导电方式都不同。
高分子导电材料包括结构型高分子导电材料和复合型高分子导电材料两大类。
结构型导电高分子材料又称本征导电高分子，是指聚合物获得导电性能不是通过加入导电性物质，而是由其本身结构带来的。
如掺杂后的导电高分子聚合物：聚乙炔(PAc)、聚吡咯(PPy)、聚噻吩(PTh)、聚苯胺(PAn)、聚苯乙烯撑(PPV)等，这类聚合物大多是具有共轭π键结构的结晶聚合物，共轭双键可以通过电子转移的氧化还原反应变成高分子离子。
复合型导电高分子材料是将各种导电性物质(高效导电粒子或导电纤维)通过分散、层合、涂敷等工艺填充到聚合物基体中。
2、聚苯胺由于导电聚合物具有良好的电学、光学以及氧化还原特性在近20年里一直备受关注，在能源、电磁屏蔽和电致变色等领域有着广阔的前景。
自从1984年MacDiarmid在酸性条件下由苯胺单体获得具有导电性聚合物，聚苯胺已成为现在研究进展最快的导电聚合物之一。
原因在于聚苯胺具有以下诱人的独特优势：a)原料易得，合成简单；b)具有优良的电磁微波吸收性能、电化学性能、化学稳定性及光学性能；c)独特的掺杂现象；d)高的电导率；e)拥有良好的环境稳定性[1,2]。
聚苯胺被认为是最有希望在实际中得到应用的导电高分子材料。
以导电聚苯胺为基础材料，目前正在开发许多新技术，例如电磁屏蔽技术、抗静电技术、船舶防污技术、隐身技术、全塑金属防腐技术、太阳能电池、电致变色、传感器元件、二次电池材料、催化材料和防腐材料[3~11]。
3、聚苯胺的结构聚苯胺有多种结构，这是由反应条件决定的，它们之间的转化关系如下[12,13]：其中，聚苯胺最重要的存在形式是翠绿苯胺（EM，emeraldine），它具有导电性，通常可以在酸性条件下（如盐酸）通过化学氧化法制得，如果氧化剂过量，翠绿苯胺就被氧化成全氧化态聚苯胺（PNB，blue protonated pernigraniline)，这种形态的聚苯胺可能具有导电性。
对酸性条件下的全氧化态聚苯胺进行加碱处理，就产生紫罗兰色的PB（pernigraniline base），它不具有导电性。
如果翠绿苯胺也用碱处理一下，就会生成EB（emeraldine base），EB是蓝色的不具有导电性。
EB和全氧化态聚苯胺都是蓝色的，但是深浅不一样。
此外，翠绿苯胺可以被还原成无色的LEB(leuoemeraldine).以上的图包括了一系列的电子和质子的转移过程，通过电子、质子的得失，物质显示了不同的颜色。
目前为止，这个结构能解释所有已知的事实。
4、聚苯胺的主要性质聚苯胺的特殊的结构使其具有很多特殊的性质，如导电性、光电性、电致变性、溶致变性、电催化性、溶解性，吸附性、选择透过性等[14,17]。
其中导电性是它最本质的特性。
下面就导电性、溶解性、对金属离子的吸附性[15,16]能做简单介绍。
①导电性聚苯胺的电子传导方式主要包括链内部传递和链间传递俩种[12,13]。
在聚合物中，共轭程度越高，越有利于连内电子的传递；另一方面，聚合物的链间距离较小，链间的作用力也增强，电子在链间的传导也增强。
为了增强导电能力，常常在聚苯胺中掺杂质子（如盐酸）。
聚苯胺（EM）质子化可导电，导电性因吸附于质子化氮上的阴离子种类发生变化，但差别不大。
同时，因阴离子会被水溶剂化而离去，所以聚苯胺导电性并不稳定。
②溶解性聚苯胺的链刚性结构使其表现出难溶性（耐溶剂性），几乎不溶于发烟硫酸(oleum)、甲酸（formic acid）、1-甲基-2-吡咯烷酮（NMP）、水、氨水等[18]。
烷基或烷氧基取代聚苯胺的溶解性能与聚苯胺相比有较大改善，能溶于多种有机溶剂。
目前，在聚苯胺分子链上引入易溶于水的磺酸基是实现水溶性导电聚合物的最有效的办法。
此外，纳米化的该类聚合物溶解性较好，如：盐酸掺杂的纳米结构聚苯胺能很好的溶解在NMP和甲酸中，大部分溶解在DMSO（二甲基亚砜）和DMF（N,N-二甲基酰胺）中。
下表是本征态聚苯胺在不同溶剂中的溶解性[18]。
由表1可知，本征态PAn 的最好溶剂是NMP，HCl掺杂氧化聚合和DBSA掺杂乳液聚合本征态PAn在NMP中的溶解率分别达85.1％和93.4％，因此可以认为NMP是PAn的良溶剂。
聚合物和溶剂互溶的第一个必要条件是聚合物的溶度参数与溶剂的溶度参数相差不能太大，但这个必要条件不充分，只有当氢键的程度大致相等时，才发生互溶”。
③对离子的吸附性能聚苯胺分子中含有大量氨基和亚氨基功能基团，它们可以通过络合作用或氧化还原作用吸附重金属离子，同时，聚苯胺吸附剂对部分金属离子还具有离子交换功能，加之聚苯胺的很好的耐溶剂性，能适应各种复杂吸附环境。
对多种金属离子具有高效吸附，包括Au离子、Ag离子、Cr（+6）离子、Cu离子等[19~22]。
也有题组研究了对SO42-吸附效果良好。
它的优点a.吸附百率高b.吸附平衡时间短c.吸附性能随温度升高而增加d.吸附性能对pH敏感e.易解析且富集倍数高，为污水治理开辟了一条新的道路。
5、聚苯胺的导电机理聚苯胺导电模型讨论最多的主要有定态间电子跃迁－质子交换助于电子导电模型(PEACE)、颗粒金属岛理论(Granular Metal Island Model)和极子与双极子相互转化模型。
以下对这三种模型作简要介绍。
①定态间电子跃迁－质子交换助于电子导电模型[23]定态间电子跃迁－质子交换助于电子导电模型(PEACE)是根据水的存在有利于聚苯胺导电的实验事实。
真空干燥后，聚苯胺的电导率随吸水率的升高而增加。
把干燥的聚苯胺置于一定的蒸汽压下，电导率随放置时间的增长而增加，经过24h后变化不大；核磁共振(NMR)的研究表明聚苯胺中有两种类型的质子存在。
当把聚苯胺减压抽真空时，游离水的信号迅速下降，但加入重水，信号又显著增强，表明水分子在游离相和固定相之间存在交换作用。
我国学者王利祥、王佛松等人认为：聚苯胺的导电过程是通过电子跃迁来实现的，即电子从还原单元迁移到氧化单元上，而电子发生跃迁的基本前提是水在单元之间交换，改变热力学状态。
然而，这一模型只考虑到双极化子态，不适用于高掺杂时所形成的“极化子晶格”，显然有些不够完善。
②颗粒金属岛理论[24,25]颗粒金属岛理论是从研究材料的宏观性能出发，是目前解释聚苯胺的导电、介电等机理最为常用的一种理论，该模型的提出是基于以下事实：(1)掺杂态的聚苯胺电导率和温度的关系符合：也就是说服从金属颗粒分布于绝缘介质情况下的电导率－温度曲线；(2)中等掺杂程度的聚苯胺磁化率随掺杂率的升高而线性增加，这种现象被认为是不均匀掺杂所引起的“金属区”和“非金属区”彼此分离的结果，并且发现当掺杂率为30%时发生了突变，这个突变点被认为是金属岛含量的渗漏阈值。
金属岛理论认为：随着质子化掺杂程度的提高，聚苯胺分成导电相和绝缘相，导电相颗粒之间通过电荷能量限制隧道效应来实现导电，绝缘相是由材料的缺陷、链段、链接和过渡掺杂态区等构成。
这一模型充分考虑了导电高分子各向异性及内部不均匀性，认为整个导电体系由金属区及周围绝缘区所组成，宏观电导率与链间电导率有关。
③极子和双极化子相互转化模型聚苯胺的导电机理可以用极子和双极化子相互转化来解释。
极子、极化子和孤子来自不同的简并态。
它们的物理实质都是能隙间的定域态，极子是孤子形成的稳定形式，孤子是生成聚苯胺载流子的最基本单元。
聚乙炔基态结构是简并态，共扼缺陷在主链上迁移并不需要克服一定的能量势垒，故又被称为“孤子”。
而聚苯胺具有非简并基态，在其主链形成共扼缺陷不再是孤子而是极化子。
在聚吡咯电化学氧化和氧化掺杂时，观察到极化子形成，当掺杂浓度较高时，形成载流子以双极化子为主。
极子、双极化子和孤子的结构如图1.2所示。
王惠忠[26]等人认为对于结构A，醌环两端氮原子的质子化几乎同步。
即得到双极化子结构B。
它满足Peierls相变条件，链体系是稳定的，因此在掺杂态聚苯胺体系内，B结构以其分子链广泛存在，成为体系绝缘相主体，即可视为所谓金属岛模型中的“绝缘海”。
然而就其局部而言，由于正电荷排斥作用及酸性介质环境，又使结构B不稳定容易分裂成单极化子结构E，即所谓嵌入“绝缘海”中的“金属岛”，结构B与E之间通过结构D相连，在一定酸度下，各种结构形成如图1.3的平衡。
在导电过程中，苯型双极化子D起着特殊的作用，实际上视为结构B或E 的段端缺陷，随着热振动和质子化，结构D不断地生成和消失，同时造成电荷的链间传递，使电荷绕过绝缘段，实现导电通路。
6、聚苯胺的掺杂掺杂的概念来源于半导体化学，但是半导体的掺杂与导电高分子中的掺杂是不同的：半导体中加入少量掺杂剂，一般只有万分之几，而导电高分子中掺杂剂量是很大的，有的甚至可以达到50%；其次，无机半导体的掺杂是原子的替代，但在导电聚合物中，掺杂是氧化还原过程，实际上其掺杂是电荷的转移；第三，导电高分子的掺杂存在脱掺杂过程，这也是导电高分子稳定性不好的原因。
聚苯胺可以用多种方法进行掺杂而得到导电聚苯胺，如用质子酸掺杂法、化学氧化法、电化学法、光诱导法以及离子注入等掺杂方法。
用质子酸掺杂是最简单、方便、实用的方法，掺杂后性能比较好。
聚苯胺的－N=和－NH－基团都可与质子酸反应生成亚胺盐和胺盐，但只有在亚胺氮原子－N=上的掺杂反应对导电性才有贡献。
两种N原子都存在的情况下，亚胺氮原子优先质子化；若聚苯胺处于PNB态或LEB态，是不能进行掺杂反应的。
7、聚苯胺的聚合机理苯胺化学氧化聚合反应机理一直是科学家们研究热点之一，目前最为人们接受的是阳离子自由基聚合机理[27]。
聚合反应可分为链引发、链增长和链终止。
令人惊奇的是导电聚苯胺的链增长有大于95%是以头头尾尾相结合方式进行。
Jaroslav Stejskal提出提出苯胺聚合反应基于以下俩点[12,13]：1）含吩嗪结构的低聚物作为聚合物链增长的引发基团。
实验上已经证实了氧化反应初期阶段，（诱导阶段induction period），吩嗪结构确实存在。
2）第二个影响聚合的主要因素是反应介质的酸性。
在不同的酸性条件下，低聚物、苯胺单体、聚合物中－N=和－NH－的质子化程度不同，质子化的物质和未质子化的物质参与反应的过程不同，产物也不同。
下面就这俩点详细说明。
①吩嗪结构（链的引发基团）的形成目前被实验证实的观点是，苯胺分子首先被氧化成阳离子自由基C6H5NH2+，由于苯胺阳离子不易被继续氧化，所以提出聚合反应之前形成了吩嗪结构的低聚物。
Chem.Soc.Rev.最新综述：聚苯胺在导电聚合物领域的广泛应用
Chem.Soc.Rev.最新综述：聚苯胺在导电聚合物领域的广泛应用【引言】导电聚合物（ICPs）是具有极大应用前景的一类材料，主要包括聚苯胺、聚噻吩和聚吡咯，这些聚合物和诸如半导体、金属这类无机材料具有同样的电学特性。
由于导电聚合物生成成本低、密度小、加工性能更好、机械柔韧性更高并且具备更广泛的化学功能性，因此有望取代这些传统材料发挥更大的作用。
近日，来自美国加州大学洛杉矶分校的Richard B. Kaner（通讯作者）等人以“Polyaniline nanofibers: broadening applications for conducting polymers”为题在Chemical Society Reviews上发表综述，详细论述了导电聚合物聚苯胺纳米纤维的物理和化学特性，并由其性质叙述了其在传感器、印刷电子、光电等领域的应用，最后对以聚苯胺为代表的导电聚合物的发展方向和应用前景进行了展望。
综述总览图1.导电聚合物简介导电聚合物（ICPs）是一类具有导电能力的有机聚合物，它们被认为有可能取代传统的半导体和金属材料。
密度较轻的特性使得其可以作为防静电涂层和电磁屏蔽层，并且可以应用在航空航天以及汽车制造领域。
可锻造的属性使其可以在电致发光器件和太阳能电池领域大放光彩，和结构聚合物类似的热膨胀系数和机械特性使发展稳定的建造塑料复合物成为可能。
虽然导电聚合物具有这些优点，但是诸如加工过程、稳定性以及导电性等方面的限制还是阻碍了导电聚合物的进一步发展和应用。
制备纳米尺度导电聚合物的新思路促进了材料的研究。
苯胺是一种从苯或者石油和煤焦油精炼的副产物中萃取的廉价原材料。
苯胺的主要氧化产物聚苯胺很早就得到了。
良好的稳定性、氧化还原化学特性、独特的掺杂/脱掺杂性质和优异的导电性使其成为了导电聚合物中最佳的选择。
然而，由于较差的溶液和熔融加工性，聚苯胺并没有进行大规模的行业化应用。
导电聚合物的氧化还原态和掺杂机理是受到广泛关注的部分。
导电高分子聚苯胺简介
参考文献
• [1] 旷英姿. 导电高分子聚苯胺的合成及应用. 精细化工中 间体. 2004年8月,第34卷第4 期 • [2] 景遐斌,ห้องสมุดไป่ตู้利祥,王献红,耿延候,王佛松. 导电聚苯胺的合 成、结构、性能和应用. 高分子学报. 2005年10月, 第5期 • [3] 张连明,司慧涵,谢英男,詹自力,蒋登高. 聚苯胺的合成与 应用研究现状. 广西轻工业. 2007年2月,第2期 • [4] 曹丰,李东旭,管自生. 导电高分子聚苯胺研究进展. 材料 导报. 2007年8月,第21卷第8期 • [5] 王杨勇,强军锋,井新利,姚胜. 导电高分子聚苯胺及其应 用. 化工新型材料. 2003年3月, 第31 卷第3期 • [6] 周媛媛,余旻,李松,李蕾. 导电高分子材料聚苯胺的研究 进展. 化学推进剂与高分子材料. 2007年,第5卷,第6期
• 据上述模型推断聚苯胺的掺杂反应如下:
b.
氧化还原掺杂
• 事实上,除了质子酸掺杂外,我们还发现,聚苯胺也象其 它的导电高分子一样,能够进行氧化还原掺杂,这就是 “碘掺杂”、“光助氧化掺杂”以及“离子注入掺 杂” .
• 以上还原态聚苯胺的氧化掺杂和氧化态聚苯胺的还原掺杂, 与聚苯胺的质子酸掺杂一起,构成了聚苯胺的掺杂行为的 全貌. 显然,究竟发生哪一种掺杂,决定于它的化学结构:
导电高分子聚苯胺简介
Polyaniline
聚苯胺(PANI)
一．前言 二．聚苯胺的结构与性质 三. 聚苯胺的合成方法 四. 聚苯胺的掺杂 五. 聚苯胺的应用
一．前言
聚苯胺自从1984 年, 被美国宾夕法尼亚大学的 化学家MacDiarmid 等重新开发以来, 以其良好的 热稳定性, 化学稳定性和电化学可逆性, 优良的电 磁微波吸收性能, 潜在的溶液和熔融加工性能, 原 料易得, 合成方法简便, 还有独特的掺杂现象等特 性, 成为现在研究进展最快的导电高分子材料之一, 以其为基础材料, 目前正在开发许多新技术, 例如 全塑金属防腐技术、船舶防污技术、太阳能电池、 电磁屏蔽技术、抗静电技术、电致变色、传感器 元件、催化材料和隐身技术等。
聚苯胺调研报告
聚苯胺调研报告聚苯胺是一种重要的电子和导电性材料，具有较高的导电性、热稳定性和化学稳定性。
因此，聚苯胺可以被广泛应用于电子器件、传感器、储能设备等领域。
首先，聚苯胺在电子器件中的应用非常广泛。
聚苯胺具有良好的导电性和光电特性，因此常被用作有机场效应晶体管（OFET）的活性层材料。
OFET是一种重要的薄膜晶体管，可以用于制备高性能和低成本的可弯曲电子设备。
聚苯胺可以通过简单的溶涂法制备出高质量的薄膜，具有较高的载流子迁移率和稳定性，因此在OFET中有广泛的应用。
另外，聚苯胺还可以用于制备传感器。
传感器是一种将待测物理量转换为可感知信号的装置，聚苯胺作为传感材料具有很高的敏感性和选择性。
聚苯胺可以通过导电性变化来感知多种气体、湿度、压力等物理量，因此常被用于气体传感器、湿度传感器和压力传感器等领域。
聚苯胺传感器具有响应速度快、灵敏度高、体积小、制备成本低等优点，因此有很大的市场潜力。
此外，聚苯胺还可以用于储能设备。
聚苯胺在电化学储能领域有着广泛的应用，特别是在超级电容器和锂离子电池方面。
聚苯胺具有高电导率、高比容量和优良的电化学稳定性，因此可以用作超级电容器的活性材料。
超级电容器是一种高能量密度、高功率密度、长寿命的储能设备，聚苯胺作为其活性材料可以提高超级电容器的性能。
此外，聚苯胺还可以用作锂离子电池的正极材料，具有高能量密度和优良的循环稳定性。
因此，在储能设备领域，聚苯胺具有广泛的应用前景。
综上所述，聚苯胺作为一种重要的电子和导电性材料，具有广泛的应用前景。
在电子器件、传感器和储能设备等领域，聚苯胺都可以发挥重要的作用。
然而，目前聚苯胺技术还存在一些问题，如制备工艺复杂、材料稳定性不足等，需要进一步研究和改进。
预计随着技术的不断进步，聚苯胺的应用前景将会更加广阔。
导电高分子材料聚苯胺
导电高分子材料聚苯胺（PAn）的研究进展摘要：本文主要结合导电高分子材料聚苯胺（PAn）目前现状,综述了聚苯胺的结构、特性、合成方法、用途。
指出了聚苯胺的发展方向和前景.关键词：性质、应用、合成方法、发展引言聚笨胺（olyaniline）即导电塑料，是一种高分子合成材料。
它是一类特种功能材料，有塑料的性质——密度和可加工性，又具有金属的导电性，还具备金属和塑料所欠缺的化学和电化学性能，在生活中有许多应用。
1聚苯胺的性质聚苯胺的主链上含有交替的苯环和氮原子，是一种稳定性较好的导电高分子材料，而且它的实际应用前景很广阔。
它具有优良的环境稳定性，是一种具有金属光泽的粉末。
聚苯胺是典型的高分子半导体，本身导电性很差（纯的聚苯胺不导电），需要掺杂以后才能提高导电性。
聚苯胺能被氧化，最终是白色。
1.1聚苯胺的结构1.2 聚苯胺的性质（1）导电性聚苯胺本身的导电性差，需要掺杂以后才能提高电性，它是典型的高分子半导体。
聚苯胺的导电性受很多因素的影响，除了分子链本身的结构外，还有PH值和温度等等。
导电性是聚苯胺的一个非常重要的特性，完全还原的聚苯胺是白色，不导电；再经氧化掺杂后显蓝色，不导电（如果完全氧化则不能导电）；再经酸掺杂后显绿色，导电。
PH值与聚苯胺导电率的依赖关系：当PH>4时，导电率与PH值无关，呈绝缘体性质；当2<PH<4时，导电率随溶液PH值的降低而迅速增加，其表现为半导体特性；当PH<2时，导电率与ph值无关，呈金属特性。
温度对聚苯胺导电性的影响也很大，在一定的温度范围内，导电性会有规律的变化，但温度超过后会改变聚苯胺的微观结构。
（2）热稳定性聚苯胺的热稳定性是待解决的问题，它的环境稳定性强，但它的加工强度和机械性能差。
聚苯胺难以保证经过常见工程塑料加工温度热处理后电导率不发生大幅度减弱甚至变为绝缘体。
（3）聚苯胺的溶解性由于聚苯胺链间的相互作用使得它的溶解性极差，相应地可加工性也差，限制了它在技术上的广泛应用。
聚苯胺防腐性能及应用
04
聚苯胺在其它防腐领域的应用
聚苯胺在化学储罐防腐中的应用
化学储罐防腐要求
化学储罐需要防止各种化学物质的腐蚀，保持储罐的完整性和安全性。
聚苯胺在化学储罐防腐中的应用
聚苯胺具有优异的电绝缘性能和化学稳定性，可以作为化学储罐的内壁防腐涂料。它能够有效地抑制化学物质的 腐蚀，提高储罐的使用寿命。
聚苯胺在石油管道防腐中的应用
聚苯胺在酸性环境中的防腐作用
聚苯胺在酸性环境中能够通过吸附在金属表面形成一层保护膜，阻止氢离子与 金属反应，从而起到防腐作用。
聚苯胺在碱性环境中的防腐性能
碱性环境对金属腐蚀的影响
在碱性环境中，金属表面容易发生腐蚀，主要是由于氢氧根离子与金属反应生成 氢气，导致金属表面形成腐蚀产物。
聚苯胺在碱性环境中的防腐作用
聚苯胺在碱性环境中能够通过吸附在金属表面形成一层保护膜，阻止氢氧根离子 与金属反应，从而起到防腐作用。
聚苯胺在其它环境中的防腐性能
氧化性介质中的防腐性能
聚苯胺在氧化性介质中能够通过吸附在金属表面形成一层保 护膜，阻止氧化剂与金属反应，从而起到防腐作用。
还原性介质中的防腐性能
聚苯胺在还原性介质中能够通过吸附在金属表面形成一层保 护膜，阻止还原剂与金属反应，从而起到防腐作用。
时间，降低维护成本。
聚苯胺在氟碳防腐涂料中的应用 Nhomakorabea1 2
氟碳的特性
氟碳具有极佳的耐候性、耐化学品性、耐磨损性 等特性，广泛应用于防腐涂料领域。
聚苯胺在氟碳防腐涂料中的作用
聚苯胺可以作为氟碳的改性剂，提高涂料的附着 力和耐腐蚀性。
3
应用效果
聚苯胺在氟碳防腐涂料中的应用可以提高涂料的 防腐性能，延长防腐时间，降低维护成本。
聚苯胺的特性与应用
聚苯胺的主链上含有交替的苯环和氮原子，是一种特殊的导电聚合物。
可溶于N -甲基吡咯烷酮中。

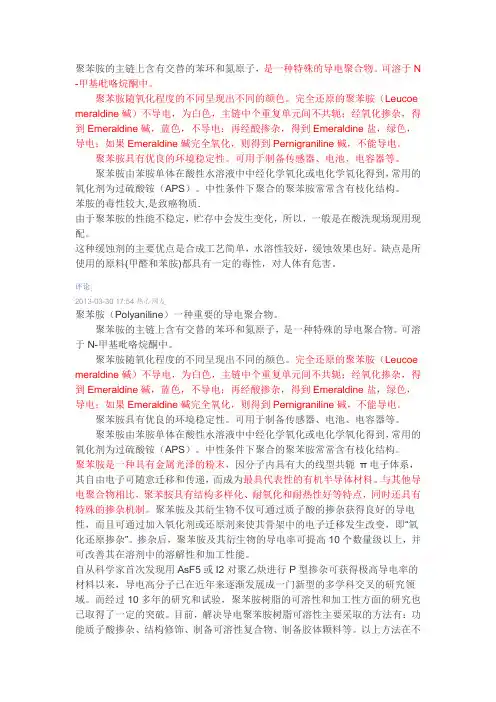

聚苯胺随氧化程度的不同呈现出不同的颜色。
完全还原的聚苯胺（Leucoe meraldine碱）不导电，为白色，主链中个重复单元间不共轭；经氧化掺杂，得到Emeraldine碱，蓝色，不导电；再经酸掺杂，得到Emeraldine盐，绿色，导电；如果Emeraldine碱完全氧化，则得到Pernigraniline碱，不能导电。
聚苯胺具有优良的环境稳定性。
可用于制备传感器、电池、电容器等。
聚苯胺由苯胺单体在酸性水溶液中中经化学氧化或电化学氧化得到，常用的氧化剂为过硫酸铵（APS）。
中性条件下聚合的聚苯胺常常含有枝化结构。
苯胺的毒性较大,是致癌物质.由于聚苯胺的性能不稳定，贮存中会发生变化，所以，一般是在酸洗现场现用现配。
这种缓蚀剂的主要优点是合成工艺简单，水溶性较好，缓蚀效果也好。
缺点是所使用的原料(甲醛和苯胺)都具有一定的毒性，对人体有危害。
评论|2013-03-30 17:54热心网友聚苯胺（Polyaniline）一种重要的导电聚合物。
聚苯胺的主链上含有交替的苯环和氮原子，是一种特殊的导电聚合物。
可溶于N-甲基吡咯烷酮中。
聚苯胺随氧化程度的不同呈现出不同的颜色。
完全还原的聚苯胺（Leucoe meraldine碱）不导电，为白色，主链中个重复单元间不共轭；经氧化掺杂，得到Emeraldine碱，蓝色，不导电；再经酸掺杂，得到Emeraldine盐，绿色，导电；如果Emeraldine碱完全氧化，则得到Pernigraniline碱，不能导电。
聚苯胺具有优良的环境稳定性。
可用于制备传感器、电池、电容器等。
聚苯胺由苯胺单体在酸性水溶液中中经化学氧化或电化学氧化得到，常用的氧化剂为过硫酸铵（APS）。
中性条件下聚合的聚苯胺常常含有枝化结构。
聚苯胺是一种具有金属光泽的粉末，因分子内具有大的线型共轭π电子体系，其自由电子可随意迁移和传递，而成为最具代表性的有机半导体材料。
导电高分子材料聚苯胺
苯胺简介及结构聚苯胺是一种具有金属光泽的粉末，因分子内具有大的线型共轭π电子体系，其自由电子可随意迁移和传递，而成为最具代表性的有机半导体材料。
与其他导电聚合物相比，聚苯胺具有结构多样化、耐氧化和耐热性好等特点，同时还具有特殊的掺杂机制。
MacDiarmid 重新开发聚苯胺后,在固体13C-NMR及IR研究的基础上提出聚苯胺是一种头尾连接的线性聚合物,由苯环-醌环交替结构所组成,但这种结构和后来出现的大量实验数据相矛盾。
1987年,MacDiarmid进一步提出了后来被广泛接受的苯式-醌式结构单元共存的模型,两种结构单元通过氧化还原反应相互转化。
即本征态聚苯胺由还原单元:和氧化单元:构成,其结构为:其中y值用于表征聚苯胺的氧化还原程度,不同的y值对应于不同的结构、组分和颜色及电导率,完全还原型(y=1)和完全氧化型(y=0)都为绝缘体。
在0<y<1的任一状态都能通过质子酸掺杂,从绝缘体变为导体,仅当y=0.5时,其电导率为最大。
聚苯胺的导电原理物质的导电过程是载流子(电子、离子等带电粒子) 在电场作用下定向移动的过程。
通常认为, 高分子聚合物导电必须具备两个条件:一是要能产生足够数量的载流子, 二是大分子链内和链间要能够形成导电通道。
纯的聚苯胺是绝缘体, 要使它变为导体需要掺杂, 就是掺入少量其他元素或化合物。
0<y<1的聚苯胺, 掺杂后能变为导体, y为0.5的中间氧化态聚苯胺(苯式-醌式交替结构) 掺杂后的导电性最好。
而y为1的完全还原态聚苯胺(全苯式结构) 和y为0的完全氧化态聚苯胺(全醌式结构) 即使掺杂也不能变为导体。
一种掺杂聚苯胺的结构式如图所示, x代表掺杂程度, A-是掺杂剂质子酸中的阴离子, y仍代表还原程度。
向聚苯胺中掺入质子酸是一种有效的掺杂方式, 但是使用普通有机酸及无机弱酸获得的掺杂产物电导率不高, 必须用酸性较强的质子酸(如H2SO4、H3PO4、HBr和HCl) 作掺杂剂才可得到电导率较高的掺杂态聚苯胺, 盐酸是最常用的无机掺杂酸。
聚苯胺
三. 聚苯胺的合成方法
• 1 • 2 化学氧化聚合法 电化学聚合法
1
化学氧化聚合法
• 聚苯胺的化学氧化聚合法，是在酸性水溶液中用氧化剂使 苯胺单体氧化聚合。化学氧化法能够制备大批量的聚苯胺， 也是最常用的一种制备聚苯胺的方法。 • 化学氧化法合成聚苯胺主要受反应介质酸的种类及浓度、 氧化剂的种类及浓度、单体浓度和反应温度、反应时间等 因素的影响。质子酸是影响苯胺氧化聚合的重要因素，它 主要起两方面的作用：提供反应介质所需要的pH值和以 掺杂剂的形式进入聚苯胺骨架赋予其一定的导电性。 • 苯胺化学氧化聚合常用的氧化剂有：过氧化氢、重铬酸盐、 过硫酸盐、氯化铁等，所得聚苯胺性质基本相同。
聚苯胺的结构
当Y=1时，为完全还原的全苯式结构，全还原态！Y=0 为“苯-醌”交替结构，全氧化态！而Y=0.5 时为苯， 醌比3:1的半氧化半还原结构。 当Y=0.5时的结构是最利于掺杂后载流子传输的结构。 当Y=0或Y=1时，无论其是本征态还是掺杂态都是电绝 缘性
2. 聚苯胺的性质 a.导电性
2.选择电极 纳米聚苯胺对于某些离子和气体具有选 择性识别和透过率，因此可作为离子或气 体选择电极。
3.二次电池的电极材料
高纯度纳米聚苯胺具有良好的氧化还原 可逆性，可以作为二次电池的电极材料。
4.抗静电和电磁屏蔽材料
由于它具有良好的导电性，且与其它高 聚物的亲合性优于碳黑或金属粉，可以作 为添加剂与塑料、橡胶、纤维结合，制备 出抗静电材料及电磁屏蔽材料(如用于手机 外壳以及微波炉外层防辐射涂料、和军用 隐形材料等)。
Polyaniline
聚苯胺(PANI)
一．前言 二．聚苯胺的结构与性质 三. 聚苯胺的合成方法 四. 聚苯胺的应用
一．前言
新型导电高分子材聚苯胺
技术创新推动发展
通过不断的技术创新和改进，有望 解决聚苯胺的稳定性、加工性能和 成本等问题，推动其更广泛的应用。
政策支持助力发展
随着国家对新材料产业发展的重视 和支持力度加大，聚苯胺的研究和 产业化将迎来更多机遇。
感谢观看
THANKS
量子点太阳能电池等领域具有广泛的应用前景。
05
聚苯胺在其他领域的应用
聚苯胺在传感器领域的应用
总结词
具有高灵敏度和选择性
详细描述
聚苯胺由于其独特的电学和化学性质，被广 泛应用于传感器领域。它可以用于检测气体 、离子和生物分子等，具有高灵敏度和选择 性。通过改变聚苯胺的导电性能，可以实现
对不同目标物的检测。
02
聚苯胺的合成方法在早期主要采 用化学氧化法，近年来，随着电 化学合成技术的发展，电化学合 成法逐渐成为主流的合成方法。
聚苯胺的基本性质
聚苯胺是一种高度共轭的导电聚合物 ，具有优良的电导率、热稳定性和环 境稳定性。
聚苯胺的导电性可以通过质子酸掺杂 来调节，掺杂后的聚苯胺导电率可达 到金属水平。
聚苯胺的应用领域
聚苯胺在太阳能电池中的应用
总结词
聚苯胺在太阳能电池中作为光敏剂和电荷传输介质，具有高光电转换效率和稳定性等优 点。
详细描述
聚苯胺作为一种宽带隙半导体材料，具有优异的光电性能和良好的加工性，使其成为太 阳能电池的理想候选者。通过适当的合成和改性，聚苯胺可以显著提高太阳能电池的光 电转换效率和稳定性，降低成本并提高长期使用性能。聚苯胺在染料敏化太阳能电池和
03
聚苯胺的导电机理
聚苯胺的微观结构与导电性关系
微观结构
聚苯胺分子链中苯环的共轭结构使其具有良好的导电性能。 苯环的数量和排列方式决定了聚苯胺的导电性能。
聚苯胺及其在涂料中的应用
For personal use only in study andresearch; not for commercial use聚苯胺及其应用摘要：本文综述了聚苯胺的合成、掺杂，以及聚苯胺在涂料、功能材料等方面的应用。
1 聚苯胺的简介1.1 聚苯胺的结构早在1862年，HLethely就报道了聚苯胺（PANI），但直到20世纪70年代后期人们才对聚苯胺进行了深入的研究。
聚苯胺可以很容易地用苯胺以化学或电化学方法合成,苯胺单体在酸性条件下化学氧化,或在酸性溶液中进行电化学氧化,即可获得聚苯胺。
但由于聚合产物不溶不熔，因而究竟发生了什么聚合反应,聚合产物是什么结构,当时人们是不清楚的。
1984年，被美国宾夕法尼亚大学的化学家MacDiarmid提出聚苯胺的分子结构模型，得到了大多数学者的认同,如下图所示。
聚苯胺由还原单元苯二胺和氧化单元醌二亚胺两部分组成，并且根据其氧化还原程度(0≤y≤1)，可以分为全还原态(y=l，简称LEB)，全氧化态(y=0，简称PNB)，以及中间氧化态(也称为本征态，y=0.5，简称EB)。
全还原态(y=l)和全氧化态(y=0)都为绝缘态，在0<y<1的任一状态都能通过质子酸掺杂，从绝缘体变为导体，且当y=0.5时，其电导率最大。
目前关于聚苯胺的研究大都集中在它的中间氧化态(EB)。
这不仅因为该态稳定，而且它能通过质子酸掺杂(如盐酸等)，使其由绝缘体转变为导体。
1.2 聚苯胺的制备方法聚苯胺的制备方法有两种，一种是电化学合成法，另一种是化学氧化合成法。
1.2.1 电化学合成法电化学法制备聚苯胺是在含苯胺的电解质溶液中，选择适当的电化学条件，使苯胺在阳极上发生氧化聚合反应，生成粘附于电极表面的聚苯胺薄膜或是沉积在电极表面的聚苯胺粉末。
聚苯胺的电化学聚合方法有动电位扫描法、恒电流聚合、恒电位法以及脉冲极化法。
影响聚苯胺的电化学法合成的因素有：电解质溶液的酸度、溶液中阴离子种类、苯胺单体的浓度、电极材料、聚合反应温度等。
