PCB的抗干扰设计的六大原则
PCB设计原则与注意事项
PCB设计原则与注意事项一、PCB设计原则：1.尽量缩短信号线长度：信号线越短，抗干扰能力越强，同时可以降低信号传输的延迟，提高信号传输速率。
因此，在进行PCB布局时，应尽量缩短信号线的长度。
2.保持信号完整性：在高速信号传输时，需要考虑信号的传输带宽、阻抗匹配等问题，以减少信号损耗和反射。
应尽量避免信号线的突变和长距离平行走线，采用较大的走线宽度和间距，以降低串扰和母线阻抗不匹配等问题。
3.合理划分电源与地线：电源和地线是PCB设计中的关键因素。
一方面，为了降低电源线和信号线之间的干扰，应将它们相互分隔，避免交叉走线。
另一方面，为了保持电源和地线的低阻抗，应采用够粗的金属层和走线宽度，并合理布局电源与地线。
4.规避高频干扰：高频信号很容易产生干扰，可通过以下方法来规避：(1)合理布局和分配信号线与地线，尽量减少信号走线的面积。
(2)在PCB板上增加电源和信号屏蔽，尽量避开信号线和输入/输出端口。
(3)采用地面屏蔽和绕线封装，以减少漏磁和辐射。
5.考虑散热问题：在进行高功耗电路的设计时，应合理布局散热元件，以保证其有效散热。
尽量将散热元件如散热片与大地层紧密接触，并增加足够的散热通道，以提高散热效果。
此外，还应根据安装环境和工作条件，选择合适的散热材料和散热方式。
6.设计可靠性：设计时应考虑PCB板的可靠性，包括电路连接的牢固性、电子元件的固定可靠性和抗振性、PCB板的抗冲击性等。
为了保证可靠性，应合理布局和固定电子元件，并留足够的可靠连接头用于焊接，避免对电子元件造成损害。
二、PCB设计注意事项：1.保持走线的一致性：尽量保持走线的宽度、间距和走向一致，以提高走线的美观性和可维护性。
2.合理分配电源与地线：根据电路的要求，合理分配电源和地线，避免电源过于集中或不均匀，以减少电源线的压降和供电不稳定等问题。
3.考虑EMC问题：电磁兼容性(EMC)是一个重要的问题，应根据产品的要求，选用合适的屏蔽和过滤技术，以降低电磁干扰或受到的干扰。
印制电路板设计原则和抗干扰措施
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，PCB）设计是电子产品设计中非常关键的一部分，其设计原则和抗干扰措施对于电路性能和可靠性有着重要的影响。
下面将详细介绍印制电路板设计的原则和抗干扰措施。
一、印制电路板设计原则1.合理布局电路元件：在布局电路元件时，要根据电路功能和信号传输的要求，合理放置各元器件，减少信号线的长度，尽量减少信号线之间的交叉和平行布线，以减小串扰和电磁辐射的影响。
2.最短路径布线：信号线的长度对于高频电路尤为重要，因为在较高的频率下，信号线会表现出电感和电容的性质，对信号引起较大的干扰。
因此，对于高频信号线，需要尽量缩短信号路径，减小电感和电容效应。
3.控制传输线宽度和间距：传输线的宽度和间距会影响阻抗和串扰。
准确计算和控制阻抗可以避免发生信号反射和衰减。
而间距的控制可以减小串扰影响。
因此，在设计中应考虑到实际信号需求，计算并确定传输线的宽度和间距。
4.分层布线：对于复杂的电路设计，分层布线可以将不同功能的信号线分隔开，减小相互之间的干扰。
较高频的信号线可能需要从内层电路板层穿过，这时就需要提前规划分层布线，以保证信号的完整性和正常传输。
5.地线设计：地线是电路中非常重要的参考线，用于提供参考电平和回路。
因此，在进行印制电路板设计时，要考虑地线的设计，确保地线的连续性、稳定性和低石英。
6.飞线布线：飞线布线常用于解决布线空间不足、信号线错位等问题。
在进行飞线布线时，要准确把握长度和位置，避免信号串扰和干扰，尽量使飞线短小精悍。
1.控制层间电容和层间电感：层间电容和层间电感会导致电磁干扰，因此，在进行PCB设计时，要注意层间电容和电感的控制，尽量减少干扰的发生。
可以通过减小板厚、增加层间绝缘材料的相对介电常数、增加层间电缝等手段来降低层间电容和层间电感。
2.象限规划：将信号线按照功能和高低频分布到各象限中，可以降低相互之间的干扰。
例如，可以将数字信号和模拟信号放置在不同的象限中，避免信号之间的相互干扰。
PCB抗干扰设计
PCB抗干扰设计PCB（Printed Circuit Board）抗干扰设计是指在电子产品的PCB设计过程中，采取一系列措施来减少和抵御各种外部干扰因素对电路的影响和干扰。
随着电子产品的不断发展和普及，电子设备之间的干扰问题也变得越来越严重。
因此，采取有效的抗干扰设计对于保证电子产品的正常运行和可靠性至关重要。
1.接地设计：在PCB设计中，接地是一个非常重要的因素，能够有效地抵御和减少各种干扰。
良好的接地设计可以有效地降低信号线之间的串扰和互相干扰。
在PCB设计中，应该合理规划接地路径，将接地线路保持尽量短且直接。
同时，通过增加接地区域的面积来减少电磁干扰。
2.电源过滤：电源过滤电路可以在供电系统上降低不同频率的电磁噪声。
使用陶瓷电容器和电源滤波器可以有效地减少电源线上的电磁干扰。
通过在电源输入端添加滤波器来滤除高频噪声和尖峰噪声，以保证电路正常运行。
3.信号线隔离和屏蔽：在PCB设计中，信号线的隔离和屏蔽是非常重要的一步。
信号线之间的互相干扰会导致信号失真和产生噪声。
为了降低信号线之间的干扰，可以采用不同层的PCB布线，并根据信号的特性进行合理的布线规划，避免信号线交叉和并行。
此外，通过在信号线旁添加地层和屏蔽层，可以进一步减少信号线的干扰。
4.环境屏蔽：在一些特殊环境下，如高温、高湿度、强磁场等，电子设备容易受到外部环境的干扰。
为了保证电路的正常运行，可以在PCB设计中增加外部屏蔽层来防止干扰。
此外，在PCB设计中还可以选择合适的材料，如有机基板和金属外壳，来提高设备的抗干扰能力。
5.地线和功率线的分离：在PCB设计中，地线和功率线的分离是非常重要的。
通过对地线和功率线进行分离，可以减少互相的干扰，提高整体的抗干扰性能。
此外，还可以采用不同层次的布线，将地线和功率线分别布置在不同的层次上，以减少干扰。
6.编码和解码技术：在一些特殊的通信应用中，编码和解码技术可以有效地提高通信系统的抗干扰能力。

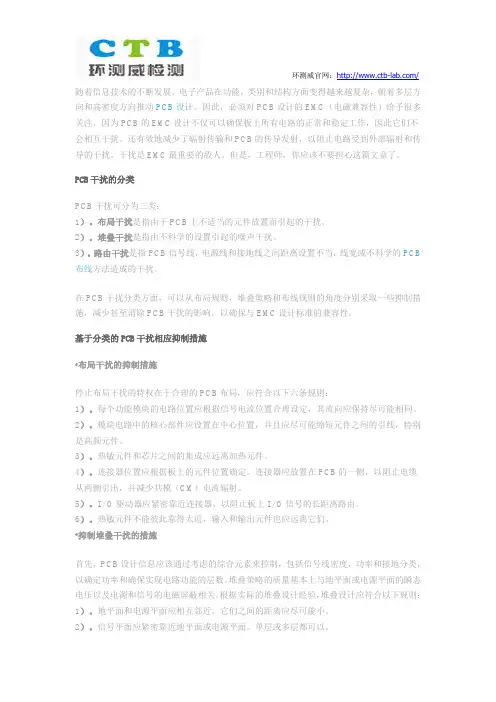

如何消除PCB设计中的干扰
环测威官网：/随着信息技术的不断发展，电子产品在功能，类别和结构方面变得越来越复杂，朝着多层方向和高密度方向推动PCB设计。
因此，必须对PCB设计的EMC（电磁兼容性）给予很多关注，因为PCB的EMC设计不仅可以确保板上所有电路的正常和稳定工作，因此它们不会相互干扰。
还有效地减少了辐射传输和PCB的传导发射，以阻止电路受到外部辐射和传导的干扰。
干扰是EMC最重要的敌人。
但是，工程师，你应该不要担心这篇文章了。
PCB干扰的分类PCB干扰可分为三类：1）。
布局干扰是指由于PCB上不适当的元件放置而引起的干扰。
2）。
堆叠干扰是指由不科学的设置引起的噪声干扰。
3）。
路由干扰是指PCB信号线，电源线和接地线之间距离设置不当，线宽或不科学的PCB 布线方法造成的干扰。
在PCB干扰分类方面，可以从布局规则，堆叠策略和布线规则的角度分别采取一些抑制措施，减少甚至消除PCB干扰的影响，以确保与EMC设计标准的兼容性。
基于分类的PCB干扰相应抑制措施•布局干扰的抑制措施停止布局干扰的特权在于合理的PCB布局，应符合以下六条规则：1）。
每个功能模块的电路位置应根据信号电流位置合理设定，其流向应保持尽可能相同。
2）。
模块电路中的核心部件应设置在中心位置，并且应尽可能缩短元件之间的引线，特别是高频元件。
3）。
热敏元件和芯片之间的集成应远离加热元件。
4）。
连接器位置应根据板上的元件位置确定。
连接器应放置在PCB的一侧，以阻止电缆从两侧引出，并减少共模（CM）电流辐射。
5）。
I / O驱动器应紧密靠近连接器，以阻止板上I / O信号的长距离路由。
6）。
热敏元件不能彼此靠得太近，输入和输出元件也应远离它们。
•抑制堆叠干扰的措施首先，PCB设计信息应该通过考虑的综合元素来控制，包括信号线密度，功率和接地分类，以确定功率和确保实现电路功能的层数。
堆叠策略的质量基本上与地平面或电源平面的瞬态电压以及电源和信号的电磁屏蔽相关。
根据实际的堆叠设计经验，堆叠设计应符合以下规则：1）。
PCB抗干扰设计原则
八 降低噪声和电磁干扰的经验
印刷电路板的抗干扰设计原则
1. 可用串个电阻的办法，降低控制电路上下沿跳变速率。
2. 尽量让时钟信号电路周围的电势趋近于0，用地线将时钟区圈起来，时钟线要尽量短。
当印刷电路板以外的信号线相连时，通常采用屏蔽电缆。对于高频信号和数字信号，屏蔽电缆的两端都接地，低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路，应该用金属罩屏蔽起来。铁磁屏蔽对500KHz的高频噪声效果并不明显，薄铜皮屏蔽效果要好些。使用镙丝钉固定屏蔽罩时，要注意不同材料接触时引起的电位差造成的腐蚀
(3)在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样，不但美观．而且装焊容易．易于批量生产。
(4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形状为矩形。长宽比为3：2成4：3。电路板面尺寸大于200x150mm时．应考虑电路板所受的机械强度。
(3)印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。此外，尽量避免使用大面积铜箔，否则．长时间受热时，易发生铜箔膨胀和脱落现象。必须用大面积铜箔时，最好用栅格状．这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。
3.焊盘
焊盘中心孔要比器件引线直径稍大一些。焊盘太大易形成虚焊。焊盘外径D一般不小于(d+1.2)mm，其中d为引线孔径。对高密度的数字电路，焊盘最小直径可取(d+1.0)mm。
PCB抗干扰设计原则
PCB抗干扰设计原则抗干扰是PCB设计过程中的一个重要方面，它能够提高电路板的稳定性和可靠性。
下面是PCB抗干扰设计的原则：1.高频信号引脚的设计：高频信号的传输需要注意信号的完整性，因此，设计时应将高频信号引脚与其他引脚分开布局，减少干扰。
同时，应尽量使用短而粗的跨地引脚，以减少电磁干扰（EMI）。
2.地线的设计：地线在PCB设计中起到了较大的作用，对抗干扰设计来说尤为重要。
因此，在设计过程中要注意减少地线的回路面积，缩短地线的长度，以减小地线的电感。
此外，为了提高抗干扰能力，尽量将地线压印在整个PCB板的一端，以减小传导电磁干扰的机会。
3.电源的设计：电源是电路工作的基础，因此在设计中应尽量减小电源线的电感和电阻。
为了减少电源的电磁辐射，可以采用地线反向的方式，将地线与电源线相互交叉布局。
此外，在PCB板上使用陶瓷电容器来去除高频噪声，还可以使用电源滤波器减小电源中的干扰。
4.信号线的设计：在布线过程中，要注意避免信号线与电源线、高频线等产生相互干扰。
这可以通过增加信号层间引线的间隔、增加层间间距、并避免信号线垂直穿越分界线来实现。
另外，还可以通过正确的布线方法，如降噪和阻抗匹配，来提高信号线的抗干扰能力。
5.屏蔽的设计：在PCB设计中，可以使用屏蔽罩、屏蔽墙或金属壳等方法来有效地抑制电磁辐射和干扰。
屏蔽罩通常用于高频电路设计中，能够有效地隔离电磁波和电磁噪声。
屏蔽墙可以将电路分成几个部分，从而减小干扰的传播。
金属壳可以用于对敏感电路的保护，阻止外部电磁场的侵入。
6.地线平面的设计：地线平面的设计是PCB抗干扰设计中非常重要的一环。
通过在PCB的每一层上布置地线平面，可以形成一个良好的电磁屏蔽结构，减小信号线和地线之间的干扰。
此外，地线平面的设计还可以缩短地线的长度，减小地线电感，提高信号的完整性。
7.综合布线的设计：在整个布线过程中，还要考虑信号线和地线之间的距离、平行度和角度等因素，以减小互相干扰。
印刷电路板的抗干扰设计
印刷电路板的抗干扰设计印刷电路板（Printed Circuit Board，PCB）作为电子产品中的重要组成部分，需要具备良好的抗干扰设计。
在当今电子产品应用越来越广泛，并且电子设备与设备之间的互联越来越密切的情况下，电路板的抗干扰设计显得尤为重要。
本文将从几个方面探讨印刷电路板的抗干扰设计原则及措施。
抗干扰设计原则：1. 地线设计：良好的地线设计是抗干扰设计的基础。
地线的作用主要有两个：一是提供电路工作的零参考电位；二是对传导型干扰电流提供回流通道。
在PCB的布线中，应该尽量避免地线环路，减小地线的电阻。
应该在PCB的设计中合理规划地线的走向，避免地线交叉或并联，减小地线的共模干扰。
2. 信号线设计：在设计PCB的信号线时，应该将高频信号线和低频信号线分开布线，减小信号线之间的干扰。
在布线时应该尽量避免使用锐角折线，减小信号线的辐射干扰。
对于高频信号线，应该采用差分传输技术，减小共模干扰。
3. 综合布线设计：在PCB的综合布线设计中，要合理规划布局，减小信号线和电源线之间的干扰。
在对PCB进行布线时，还应该考虑到信号线和功率线之间的距离关系，尽量让它们保持距离，减小其互相干扰。
4. 电源线设计：良好的电源线设计是保证整个电路系统稳定运行的关键。
在PCB的设计中，应该优化电源线的布局，避免电源线交叉、并联，减小电源线的电阻和电感，提高其抗干扰能力。
抗干扰设计措施：1. 电磁屏蔽：在PCB的设计中可以采用电磁屏蔽技术，通过在电路板上覆盖一个屏蔽层，来减小外界电磁场对电路板的干扰。
电磁屏蔽层可以采用金属材料或者导电性好的化合物材料，从而有效的提高电路板的抗干扰能力。
2. 滤波器设计：在PCB的设计中可以采用滤波器技术，通过在电路板上增加RC滤波器、LC滤波器或者Pi滤波器，来滤除干扰信号，保护电路板的稳定工作。
滤波器的选用应该根据实际的干扰频率、功率等特性进行选择。
3. 接地设计：良好的接地设计是确保电路板稳定运行的重要保障。
印制电路板设计原则和抗干扰措施
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，简称PCB）是电子装置的重要组成部分，它承载着各种电子元件和电路的连接和布局。
PCB设计的好坏直接关系到电子设备的性能和稳定性。
下面将介绍印制电路板设计的几个重要原则和抗干扰措施。
1.建立良好的电路布局：电路布局是指各个电路元件在PCB上的位置安排。
合理的电路布局可以降低信号传输的损耗和干扰，提高电路的可靠性和稳定性。
通常，在PCB的布局中，要注意避免信号线过长过近，相近信号线间保持足够的距离，尽量减少信号线的交叉等。
2.分层设计：分层设计可以有效地隔离信号和电源，降低信号间互相干扰的可能性。
一般来说，PCB设计中应该尽量避免信号层和电源层的交叉布局，以减少信号线的串扰和EMI（电磁干扰）。
3.地线设计：地线是电路中非常重要的一种线路，它对于降低电磁辐射和提高系统的抗干扰性能非常重要。
在PCB设计中，地线应该做到宽大、短小、粗壮，尽可能避免尖锐弯曲。
同时，特殊地线如模数转换器（ADC）的信号地线和数字地线要分开布局，以避免共模干扰和串扰。
4.导联线的布局：导联线是电路的连接线，在PCB设计中要注意导联线的长度、走向和间距。
一般来说，导联线要尽量保持短小，可以采用直线连接，避免过度转弯和拐角，减小信号线的延迟和阻抗变化。
5.电源线和信号线的分开布局：为了减少信号线和电源线的干扰，PCB设计中应该尽量避免信号线和电源线的平行布线和交叉布线。
电源线应该尽量接近电源和地线，通过采用地道或者地抓来提高电源线的独立性，降低信号线的串扰。
1.细分电源和分层供电：合理细分电源可以降低电源共模干扰和互模干扰的可能性。
同时，在PCB设计中，应该采用分层供电的方式，将不同功率和频率的电源分别布置在不同的电源层上，以降低电磁辐射和抑制互相干扰。
2.阻抗匹配技术：阻抗匹配可以减少信号线传输过程中的反射和功耗损失，提高信号的质量和抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB的抗干扰设计的六大原则
( 发布日期/Update Time: 2010-6-30 )
一电源线布置
1、根据电流大小，尽量调宽导线布线。
2、电源线、地线的走向应与资料的传递方向一致。
3、在印制板的电源输入端应接上10~100μF的去耦电容。
二地线布置
1、数字地与模拟地分开。
2、接地线应尽量加粗，致少能通过3倍于印制板上的允许电流，一般应达
2~3mm。
3、接地线应尽量构成死循环回路，这样可以减少地线电位差。
三去耦电容配置
1、印制板电源输入端跨接10~100μF的电解电容，若能大于100μF则更好。
2、每个集成芯片的Vcc和GND之间跨接一个0.01~0.1μF的陶瓷电容。
如空间
不允许，可为每4~10个芯片配置一个1~10μF的钽电容。
3、对抗噪能力弱，关断电流变化大的器件，以及ROM、RAM，应在Vcc和
GND间接去耦电容。
4、在单片机复位端“RESET”上配以0.01μF的去耦电容。
5、去耦电容的引线不能太长，尤其是高频旁路电容不能带引线。
四器件配置
1、时钟发生器、晶振和CPU的时钟输入端应尽量靠近且远离其它低频器件。
2、小电流电路和大电流电路尽量远离逻辑电路。
3、印制板在机箱中的位置和方向，应保证发热量大的器件处在上方。
五功率线、交流线和信号线分开走线
功率线、交流线尽量布置在和信号线不同的板上，否则应和信号线分开走
线。
六其它原则
1、总线加10K左右的上拉电阻，有利于抗干扰。
2、布线时各条地址线尽量一样长短，且尽量短。
3、PCB板两面的线尽量垂直布置，防相互干扰。
4、去耦电容的大小一般取C=1/F，F为数据传送频率。
5、不用的管脚通过上拉电阻（10K左右）接Vcc，或与使用的管脚并接。
6、发热的元器件（如大功率电阻等）应避开易受温度影响的器件（如电解电容等）。
7、采用全译码比线译码具有较强的抗干扰性。
为扼制大功率器件对微控制器部分数字元元电路的干扰及数字电路对模拟电路的干扰，数字地`模拟地在接向公共接地点时，要用高频扼流环。
这是一种圆柱形铁氧体磁性材料，轴向上有几个孔，用较粗的铜线从孔中穿过，绕上
一两圈,这种器件对低频信号可以看成阻抗为零,对高频信号干扰可以看成一个电感..(由于电感的直流电阻较大,不能用电感作为高频扼流圈)。
当印刷电路板以外的信号线相连时，通常采用屏蔽电缆。
对于高频信号和数字信号，屏蔽电缆的两端都接地，低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路，应该用金属罩屏蔽起来。
铁磁屏蔽对500KHz 的高频噪声效果并不明显，薄铜皮屏蔽效果要好些。
使用镙丝钉固定屏蔽罩时，要注意不同材料接触时引起的电位差造成的
腐蚀。
七用好去耦电容
集成电路电源和地之间的去耦电容有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容值是0.1μF。
这个电容的分布电感的典型值是5μH。
0.1μF的去耦电容有5μH的分
布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的噪声几乎不起作用。
1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。
每10片左右集成电路要加一片充放电电容，或1个蓄能电容，可选10μF左右。
最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高
频时表现为电感。
要使用钽电容或聚碳酸酯电容。
去耦电容的选用并不严格，可按C=1/F，即10MHz取0.1μF,100MHz取0.01μF。
在焊接时去耦电容的引脚要尽量短，长的引脚会使去耦电容本身发生自共振。
例如1000pF的瓷片电容引脚长度为6.3mm时自共振的频率约35MHz，引脚长12.6mm时为32MHz。
八降低噪声和电磁干扰的经验
1. 可用串个电阻的办法，降低控制电路上下沿跳变速率。
2. 尽量让时钟信号电路周围的电势趋近于0，用地线将时钟区圈起来，时钟线
要尽量短。
3. I/O驱动电路尽量靠近印制板边。
4. 闲置不用的门电路输出端不要悬空，闲置不用的运放正输入端要接地，负
输入端接输出端。
5. 尽量用45°折线而不用90°折线, 布线以减小高频信号对外的发射与耦合。
6. 时钟线垂直于I/O线比平行于I/O线干扰小。
6. 元件的引脚要尽量短。
8. 石英晶振下面和对噪声特别敏感的元件下面不要走线。
9. 弱信号电路、低频电路周围地线不要形成电流环路。
10. 需要时，线路中加铁氧体高频扼流圈，分离信号、噪声、电源、地。
印制板上的一个过孔大约引起0.6pF的电容；一个集成电路本身的封装材料引起2pF~10pF的分布电容；一个线路板上的接插件，有520μH的分布电感；一个双列直插的24引脚集成电路插座，引入4μH~18μH 的分布电感。
