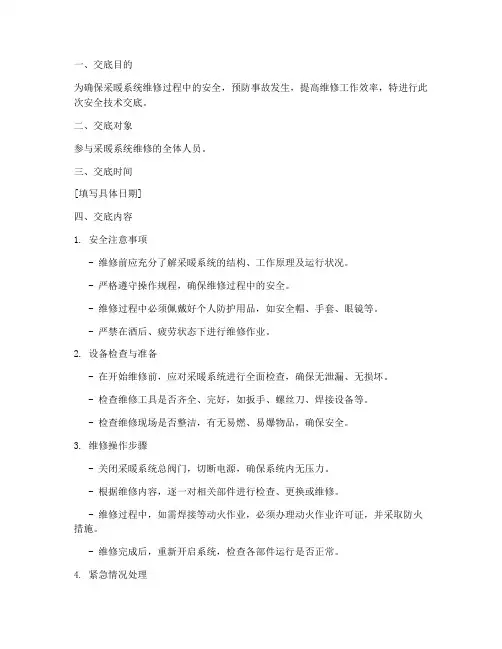

采暖系统维修安全技术交底模板
一、交底目的为确保采暖系统维修过程中的安全，预防事故发生，提高维修工作效率，特进行此次安全技术交底。
二、交底对象参与采暖系统维修的全体人员。
三、交底时间[填写具体日期]四、交底内容1. 安全注意事项- 维修前应充分了解采暖系统的结构、工作原理及运行状况。
- 严格遵守操作规程，确保维修过程中的安全。
- 维修过程中必须佩戴好个人防护用品，如安全帽、手套、眼镜等。
- 严禁在酒后、疲劳状态下进行维修作业。
2. 设备检查与准备- 在开始维修前，应对采暖系统进行全面检查，确保无泄漏、无损坏。
- 检查维修工具是否齐全、完好，如扳手、螺丝刀、焊接设备等。
- 检查维修现场是否整洁，有无易燃、易爆物品，确保安全。
3. 维修操作步骤- 关闭采暖系统总阀门，切断电源，确保系统内无压力。
- 根据维修内容，逐一对相关部件进行检查、更换或维修。
- 维修过程中，如需焊接等动火作业，必须办理动火作业许可证，并采取防火措施。
- 维修完成后，重新开启系统，检查各部件运行是否正常。
4. 紧急情况处理- 如遇泄漏、火灾等紧急情况，应立即停止维修作业，迅速采取应急措施。
- 火灾时，应立即使用灭火器或消防栓进行灭火，并迅速撤离现场。
- 如发生人员受伤，应立即拨打急救电话，并采取急救措施。
5. 安全培训与教育- 定期对维修人员进行安全培训，提高安全意识。
- 新员工在上岗前必须接受安全教育和培训，并考核合格后方可上岗。
- 加强现场安全管理，严格执行安全操作规程。
五、交底要求1. 参与维修人员必须认真学习本次安全技术交底内容，确保掌握安全操作技能。
2. 维修过程中，严格遵守安全操作规程，确保人身安全和设备安全。
3. 定期检查维修工具和设备，确保其完好，避免因设备故障导致安全事故。
4. 发现安全隐患，应及时上报，并采取措施予以消除。
六、交底人[填写交底人姓名及职务]七、接受人[填写接受人姓名及职务]八、备注本安全技术交底模板仅供参考，具体操作应根据实际情况进行调整。
采暖工程安装技术交底
采暖工程安装技术交底引言概述：采暖工程安装技术交底是指在采暖工程施工过程中，施工方向施工人员进行技术交底，明确施工要求和操作规范，确保采暖系统的安装质量和性能。
本文将从五个方面详细介绍采暖工程安装技术交底的内容和要点。
一、供热系统安装技术交底1.1 管道安装：明确管道的材质、规格、安装方式和施工要求，包括管道的支架、固定和连接方式等。
1.2 阀门安装：介绍不同类型的阀门及其功能，指导正确的阀门安装位置和操作方法，确保阀门的正常运行和维护。
1.3 泵安装：说明泵的选型原则和安装要求，包括泵的位置选择、固定和连接方式等，确保泵的高效运行。
二、暖气片安装技术交底2.1 暖气片选型：介绍不同类型的暖气片及其特点，根据房间的使用需求和采暖负荷进行合理的暖气片选型。
2.2 暖气片安装：明确暖气片的安装位置和高度，确保暖气片与墙面之间的距离符合要求，安装过程中注意防止漏水和漏气。
2.3 暖气片调试：指导调试人员进行暖气片的调试工作，确保暖气片的供暖效果和温度均匀性。
三、燃气锅炉安装技术交底3.1 锅炉选型：根据采暖负荷和燃气供应条件，选用合适的燃气锅炉，并明确锅炉的安装位置和排烟方式。
3.2 锅炉安装：指导锅炉的安装人员进行安装工作，包括锅炉的连接、固定和排烟管道的安装等，确保锅炉的安全运行。
3.3 锅炉调试：对安装完成的锅炉进行调试，包括燃烧系统的调整、水压的调节和安全阀的检查等，确保锅炉的性能和安全性。
四、温控系统安装技术交底4.1 温控设备选型：根据采暖系统的规模和需求，选用合适的温控设备，包括温度传感器、温控阀和温控器等。
4.2 温控设备安装：指导安装人员进行温控设备的安装和连接，确保温控设备与供暖系统的配合和正常运行。
4.3 温控系统调试：对温控系统进行调试，包括设定温度范围、调整温度曲线和检查温控设备的准确性等，确保温控系统的稳定性和精确性。
五、安全措施和质量验收5.1 安全措施：交底施工人员必须遵守的安全操作规程，包括施工现场的安全防护、用电用火的安全措施和应急处理等。
采暖工程安装技术交底
采暖工程安装技术交底一、任务概述采暖工程安装技术交底是为了确保采暖系统的顺利安装和运行，提高工程质量，保证用户的舒适度和安全性。
本文将详细介绍采暖工程安装技术交底的内容和要求。
二、技术交底内容1. 采暖系统概述介绍采暖系统的类型、工作原理、主要组成部份等。
例如，常见的采暖系统有水暖采暖系统、电采暖系统等，其工作原理是通过热源将热能传递到室内，主要组成部份包括锅炉、散热器、管道等。
2. 安装要求详细说明采暖系统的安装要求，包括但不限于以下内容：- 安装位置：根据设计要求确定采暖设备的安装位置，确保安全、便捷和美观。
- 管道布置：合理布置管道，确保流体的顺畅流动，避免管道漏水和阻塞。
- 排气排污：安装合适的排气阀和排污阀，保证系统正常运行和维护。
- 绝缘保护：对采暖系统的管道进行绝缘保护，减少能量损失和热量散失。
3. 安全注意事项强调安全第一，提醒安装人员注意以下事项：- 安装前的准备：确认施工区域安全，检查工具和设备的完好性。
- 施工操作：遵循相关安全规范和操作规程，佩戴个人防护装备。
- 燃气安全：对于使用燃气的采暖系统，要特殊注意燃气泄漏和燃烧安全。
4. 工程质量控制提出对采暖工程质量的控制要求，包括但不限于以下方面：- 材料选择：使用符合国家标准的优质材料，确保产品的质量和可靠性。
- 施工工艺：按照像关规范和标准进行施工，确保工程质量符合要求。
- 现场检测：进行必要的现场检测，确保系统的安全性和正常运行。
5. 责任划分明确各参预方的责任和任务划分，确保施工过程中的协调和顺利进行。
三、技术交底要求1. 交底人员由项目负责人或者专业技术人员进行技术交底，确保交底人员具备相关专业知识和经验。
2. 交底时间和地点交底时间应在施工前合理安排，确保施工人员能够及时掌握相关技术要求。
交底地点应选择在合适的场所，方便参预人员的交流和学习。
3. 交底形式交底可以采用口头交底、书面交底或者现场演示等形式。
口头交底应做好记录，书面交底应清晰明了，现场演示应具备可视性。
采暖工程技术交底
采暖工程技术交底一、任务背景介绍采暖工程技术交底是为了确保采暖系统的正常运行和使用效果，提高工程质量，保证用户的舒适度和安全性。
本文将对采暖工程技术交底的内容进行详细介绍。
二、采暖工程技术交底的目的1. 确保施工人员对采暖工程的技术要求和操作规程有清晰的了解。
2. 保证施工人员能正确使用和维护采暖设备，避免操作失误造成事故。
3. 提高施工人员的技术水平和工作效率，确保工程质量。
三、采暖工程技术交底的内容1. 采暖设备的基本原理和工作方式：包括锅炉、换热器、水泵等设备的工作原理和操作规程。
2. 采暖系统的布置和管道连接方式：包括供水管道、回水管道、分支管道的布置和连接方式等。
3. 采暖系统的调试和运行：包括水压测试、泄漏检测、温度调节等操作方法和注意事项。
4. 采暖设备的维护和保养：包括定期清洗、检修、更换零部件等维护工作的方法和频率。
5. 采暖系统的安全使用：包括防止水压过高、防止漏电、防止燃气泄漏等安全措施和应急处理方法。
6. 采暖系统的节能措施：包括合理设置温度、定期清洗换热器、减少热量损失等节能方法。
四、采暖工程技术交底的方式1. 现场指导：由施工单位的技术人员对施工人员进行现场指导和培训，确保施工人员对技术要求和操作规程有清晰的了解。
2. 文件交底：编写详细的技术交底文件，包括采暖设备的说明书、操作规程、维护手册等，由施工单位向施工人员发放，并进行解读和讲解。
五、采暖工程技术交底的注意事项1. 交底内容要清晰明了，语言简练，避免使用专业术语和难以理解的词汇。
2. 交底方式要因地制宜，根据施工人员的实际情况选择适合的方式进行交底。
3. 交底过程中要耐心解答施工人员的问题，确保他们对交底内容有透彻的理解。
4. 交底后要进行检查和复核，确保施工人员掌握了交底内容。
六、采暖工程技术交底的效果评估1. 对施工人员进行考核，测试他们对采暖工程技术要求和操作规程的掌握程度。
2. 定期进行现场检查和维护记录的审查，评估采暖系统的运行效果和施工人员的工作质量。
采暖工程安装技术交底
采暖工程安装技术交底引言概述:采暖工程是指通过各种方式将热能传递到建造物内部，以提供舒适的室内温度。
在采暖工程的安装过程中，技术交底是非常重要的环节。
本文将从五个方面详细阐述采暖工程安装技术交底的内容。
一、工程概述1.1 工程目标在技术交底的第一部份，我们需要明确工程的目标。
这包括了采暖工程的规模、建造物类型、所需温度范围以及工程的预算等。
通过明确工程目标，可以为后续的技术交底提供一个明确的方向。
1.2 工程设计在技术交底的第二部份，我们需要详细介绍工程的设计方案。
这包括了采暖系统的类型选择、管道布局、设备选型以及相关的控制系统等。
工程设计的合理性对于保证采暖系统的正常运行至关重要，因此需要在技术交底中充分讨论和确认。
1.3 工程进度在技术交底的第三部份，我们需要明确工程的进度安排。
这包括了施工时间表、各个施工阶段的交付要求以及关键节点的安排等。
通过明确工程进度，可以为后续的施工工作提供一个明确的时间框架，确保工程按时完成。
二、施工要求2.1 施工人员在技术交底的第四部份，我们需要明确施工人员的要求。
这包括了施工人员的资质要求、培训要求以及施工人员的数量等。
通过明确施工人员的要求，可以确保施工人员具备必要的技术能力，从而保证工程的质量。
2.2 施工材料在技术交底的第五部份，我们需要详细介绍施工所需的材料。
这包括了管道、设备、控制系统以及其他相关的辅助材料等。
施工材料的选择和质量对于采暖系统的安装质量起着至关重要的作用，因此需要在技术交底中充分讨论和确认。
2.3 施工方法在技术交底的第六部份，我们需要详细介绍施工的方法和流程。
这包括了管道的安装方法、设备的安装方法以及控制系统的调试方法等。
施工方法的正确与否直接关系到采暖系统的正常运行，因此需要在技术交底中充分强调和培训。
三、质量控制3.1 施工验收在技术交底的第七部份，我们需要明确施工的验收标准和方法。
这包括了管道的压力测试、设备的功能测试以及控制系统的调试测试等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C1-3 技术交底记录工程名称人民大会堂三河综合服务基地P3\P4车库及B类公寓交底部位P3\P4车库及B类公寓工程编号003 日期 2012 年 3月 22 日交底内容：采暖系统一、工程概况人民大会堂三河综合服务基地三标段建筑面积168716m2，其中包括B类服务公寓B05-B16，地上9层、地下1层；P03W、P04W车库，地下一层；其采暖系统明装或暗装管道采用优质镀锌钢管，DN≤80mm，采用丝扣连接；DN≥100mm，采用沟槽连接；户内埋地敷设，采用S5系类帯阻氧层优质PB管。
二、施工准备2.1、材料检验2.1.1、管材及管件进场需请总包方、甲方、监理验收合格后方可入库及使用。
2.1.2、镀锌钢管管材检验要求管壁厚薄均匀、镀锌层完整且内外光滑整洁，管件应无偏扣、丝扣不全、角度不准等现象，还应符合相关标准要求，并附带合格证及检验报告。
2.1.3、沟槽式管接件表面应平整光洁，无加工缺陷及磕碰损伤，无裂纹缩孔、冷隔、夹渣、气孔、疤痕等现象；涂层均匀牢固，无气泡或漆块堆积；橡胶密封圈密封面上不应有气泡、杂质、裂口和凹凸不平等缺陷，标志齐全清晰。
2.1.4、PB（聚丁烯）管材及管件1)、管材、管件应颜色一致，无无光泽不均匀及分解变色线等现象。
2）、管材及外壁均应光滑、平整，无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷等缺陷。
3）、管件应完整，无缺损、变形、合模缝，浇口应严整无开裂。
4）、管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差、粘结管件与管材公差应符合相关规范标准要求。
5）、作为热水系统系统的PB管材，其使用承受温度不应小于130℃。
6）、管材、管件、阀门的堆放要避免日晒和冷冻，存放温度宜在5～32℃之间，管材的堆放应平整。
2.2、机具准备2.2.1、机械工具：滚槽机、开孔器、砂轮切割机、套筒扳手；热熔器、PB管道专用割刀、PB管道专用剥皮器等。
2.2.2、其他：水平尺、线坠、钢卷尺、小线、95%浓度酒精、毛巾等。
2.3、作业条件技术负责人：交底人：接交人：工程名称 人民大会堂三河综合服务基地P3\P4车库及B 类公寓交底部位 P3\P4车库及B 类公寓 工程编号 003日 期2012 年 3月 22 日交底内容：采暖系统2.3.1、管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确；集水坑内防水施工已完成。
2.3.2、明装托、吊干管的安装必须在结构验收完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
2.3.3、积水井内水泵及管道安装时，应将井内杂物清理干净，并有防坠落的安全措施。
2.3.4、现场安装人员培训已完成沟槽管件施工培训。
三、管道连接施工工艺 一）、镀锌管道沟槽连接施工工艺工艺流程：材料储运→预制加工→拖吊架安装→管道安装→水压试验→成品保护 1.1材料储运：1.1.1、沟槽式管接头、沟槽式管件、附件在装卸、运输、堆放时，应小心轻放，严禁抛、摔、滚、拖和剧烈撞击。
严禁与有腐蚀和有害于橡胶的物质接触，避免雨水淋袭。
1.1.2、橡胶密封圈应放在卡箍内一起被贮运和存放，不得另行包装。
紧固件应与卡箍螺栓孔松套相连。
1.1.3、放置有橡胶密封圈的沟槽式接头，应存放在阴凉、干燥、通风与热源不接触的无腐蚀性气体场所。
1.1.4、管材应水平存放在平整的地面上，不得不规则堆存。
接头和管件应按规格分类逐层码放整齐。
1.2、管道预制：1.2.1、管道切割:用切管机将钢管按所需长度切割、切口表面应平整，无裂缝、凹、缩口、熔碴、氧化物，并打磨光滑；当管端沟槽加工部位的管口不圆整时应及时整圆，壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应予清除管材切口端面应垂直于管道中心轴线，其倾斜角偏差e 不得大于下表的规定。
切割面倾斜角偏差e1.2.2、滚槽：公称直径DN 切割端面倾斜角允许偏差e ≤80 0.8 100～150 1.2 ≥200 1.6技术负责人： 交底人： 接交人：工程名称人民大会堂三河综合服务基地P3\P4车库及B类公寓交底部位P3\P4车库及B类公寓工程编号003 日期 2012 年 3月 22 日交底内容：采暖系统1）、将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上,用水平仪调整滚槽机尾架、滚槽机、钢管处于水平位置。
2）、将钢管端面与滚槽机下滚轮挡板端面贴紧，即钢管与滚槽机下滚轮挡板端垂直。
3）、启动滚槽机电机并徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。
4）、用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求后（DN150及以下槽深C=2.2～2.7mm；管端至沟槽边A=16mm；沟槽宽度B=9.5mm），千斤顶卸荷，取出管子。
注：在滚槽机滚压沟槽过程中，严禁管子出现纵向位移和角位移。
1.2.3、检查管端管道从末端至开槽的外部，必须无刻痕，凸起，或滚轮印记，保证防漏密封（见图1）。
1.2.4、检查橡胶密封圈是否损伤。
1.2.5安装橡胶密封圈把橡胶密封圈放在管端上，保证密封圈凸缘不外伸管端，并在其凸缘和外侧，均匀涂抹一层润滑剂或硅润滑剂（见图2）。
技术负责人：交底人：接交人：图2工程名称人民大会堂三河综合服务基地P3\P4车库及B类公寓交底部位P3\P4车库及B类公寓工程编号003 日期 2012 年 3 月 22 日交底内容：采暖系统1.2.6、连接管端和外壳把管端集合在一起，在槽之间对准橡胶密封圈中心，保证管道中轴线保持一致。
橡胶密封圈部分不应延伸到任何一个槽中。
然后，用一个螺母和拆下的螺栓，在接头螺孔位置，穿上螺拴、并均匀轮换拧紧螺母，防止橡胶密封圈起皱。
最后检查确认接头凸边全圆周卡进两管道的沟槽中（见图3）。
1.2.7、插入螺栓插入剩下的螺栓，使螺母容易上紧。
保证螺栓头进入外壳的凹凸中（见图4）。
1.2.8、上紧螺母轮流的上紧螺母，并在角螺拴-垫保持均匀的金属-金属接触。
上紧力矩应适中，严禁用大搬手上紧小螺拴，以免上紧力过大，螺拴受损伤，保证一个刚性的结合1.2.9、开孔1）、安装机械三通、机械四通的钢管应在接头支管部位用开孔机（如右图）开孔。
2）、用链条将开孔机固定于钢管预定开孔位置处，用水平仪调整水平。
3）、启动电机转动钻头并操作设置在支柱顶部的手轮、转动手轮缓慢向下，并适量添加开孔钻头的润滑剂(以保护钻头)、完成钻头在钢管上开孔。
4）、清理钻落金属块和开孔部位残渣、孔洞有毛刺、须用砂轮机打磨光滑去掉毛刺。
5）、将机械三通、接头置于钢管孔洞上下、注意机械三通、橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
1.3、管道安装：1.3.1、安装必须遵循先井外后井内的原则，安装过程中不可跳装，应按顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。
技术负责人：交底人：接交人：图3 图4 图5工程名称人民大会堂三河综合服务基地P3\P4车库及B类公寓交底部位P3\P4车库及B类公寓工程编号003 日期 2012 年 3 月 22 日交底内容：采暖系统1.3.2、准备好符合要求的沟槽管段、配件和附件。
1.3.3、检查橡胶密封圈是否损伤，将合格的橡胶密封圈套在一根钢管的端部。
1.3.4、将另一根钢管靠近已套上橡胶密封圈的钢管端部，两端处应留2mm间隙。
1.3.5、将橡胶密封圈套上第二根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂（洗洁精或肥皂水）。
1.3.6、检查管道是否在同一中轴线上。
1.3.7、在接口位置橡胶密封圈外侧按上下卡箍，并将卡箍凸边卡进沟槽内。
1.3.8、用手压紧上下卡箍的耳部，并用木榔头槌紧卡箍凸缘处，将上下卡箍靠紧。
1.3.9、在卡箍螺栓孔位置穿上螺栓，并均匀轮换拧紧螺母，防止橡胶密封圈起皱，上紧力矩要适中，以免螺栓受损。
1.3.10、检查确认卡箍凸边全圆周已卡进沟槽内。
二）、镀锌管道丝扣连接施工工艺工艺流程：预制加工→拖吊架安装→管道安装→水压试验→丝扣防腐→成品保护2.1、预制加工2.1.1、.断管：根据现场测绘草图，在选好的管材上画线，按线断管。
1）、用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画丝卡牢，进行断管。
断和时压手柄用力要均匀，不要用力过猛，断管后将管口断面的管膜、毛刺清除干净。
2）、用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2.1.2、套丝：将断好的管材，按管径尺寸分次套制丝扣，管径15～32MM一般套2次，40～50MM者套丝3次为宜。
1）、用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。
2）、用手工套丝板套丝，先松开固定板机，把套丝板标盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2～3扣，再站到侧面板转套丝板，用力要均匀。
待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。
管子技术负责人：交底人：接交人：工程名称人民大会堂三河综合服务基地P3\P4车库及B类公寓交底部位P3\P4车库及B类公寓工程编号003 日期 2012 年 3 月 22 日交底内容：采暖系统螺纹长度尺寸详见下表：公称直径普通丝头长丝长度（连接设备）短丝长度（连接阀类）备注mm in mm 螺纹数mm 螺纹数mm 螺纹数15 1/2 14 8 50 28 12 6.520 3/4 16 9 55 30 13.5 7.525 1 18 8 60 26 15 6.532 1 20 9 17 7.540 1 22 10 19 850 2 24 11 21 970 2 27 1280 3 30 132.1.3、配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。
1）、配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳钭管件拧紧，使丝扣外露2～3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。
2）、根据配装管件的和径的大小选用适当的管钳，见下表：名称规格适用范围公称直径(mm) 英制对照(in)管钳12″15-20 1/2-3/4 14″25-32 1-1 18″40-50 1 24″65-80 22.1.4、管段调直：将已装好管件的管段，在安装前进行调直。
1）、在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。
