剪力墙结构施工工艺
建筑工程框架剪力墙结构工程施工工艺
建筑工程框架剪力墙结构工程施工工艺剪力墙是一种常用的结构形式，具有较高的抗震性能。
下面是一个建筑工程框架剪力墙结构工程施工工艺的详细介绍。
1.施工前准备（1）制定施工组织设计和施工方案，确定施工人员和材料的配备。
（2）检查施工现场，确保场地平整，无障碍物，施工道路顺畅。
（3）进行现场勘测和测量，确定基准线和基准面，制定施工平面布置图。
2.基础施工（1）进行基坑开挖，按照设计要求控制基坑的尺寸和坚实度。
（2）进行地基处理，包括填土加固、加筋、注浆等。
（3）进行地下管线的敷设和固定。
（4）进行基础施工，包括钢筋绑扎、模板搭设、混凝土浇筑等。
3.剪力墙构件制作与安装（1）根据设计要求，制作剪力墙的钢筋构件，包括立柱、横梁和剪力墙板。
（2）进行构件的质量检测和试验，确保其符合设计要求。
（3）进行构件的安装，先安装立柱和横梁，再安装剪力墙板。
（4）进行构件的连接与固定，采用焊接、螺栓连接或预埋连接件等方式，确保构件的稳定性和刚度。
4.剪力墙施工（1）进行剪力墙板的抹灰和清理工作，保持墙面的平整和光滑。
（2）进行剪力墙的钢筋绑扎工作，确保钢筋的完整性和牢固性。
（3）进行剪力墙模板的搭设和调整，确保墙体的几何尺寸和平整度。
（4）进行剪力墙混凝土的浇筑，按照设计要求控制浇筑工艺和浇筑质量。
5.剪力墙后处理（1）进行墙面的防水处理，包括涂抹防水涂料、安装防水层等。
（2）进行墙面的装饰和喷涂工作，包括涂料喷涂、瓷砖贴合等。
（3）进行墙面的验收和检测，确保墙面的质量和美观度符合要求。
（4）进行剪力墙的监测和维护，定期进行结构的安全检查和维修。
以上是一个建筑工程框架剪力墙结构工程施工工艺的详细介绍。
在实际施工中，还需根据具体情况进行调整和优化，并严格按照相关规范和标准进行施工，以确保工程质量和施工安全。
021_剪力墙结构大模板普通混凝土施工工艺
混凝土应振捣密实，不得有蜂窝、孔洞露筋、缝隙、夹渣。
4.3允许偏差项目，见表4-31。
允许偏差(mm)
砖混
多层大模
1
构造柱中心线位置
10
10
2
构造柱层间错位
8
8
3
标高(层高)
±10
±10
水准仪或尺量
4
截面尺寸
+8 -5
+5 -2
尺量检查
每层
10
10
用2m托线板检查
5
垂直度
10m以下
15
7.4隐检、预检记录。
7.5冬期施工记录。
7.6设计变更及洽商记录。
7.7其它技术文件。
技术负责人：交底人：接交人：
3.2.3正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
3.2.4砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。
3.2.5投料顺序：一般先倒石子，再倒水泥，后倒砂子，最后加水。掺合料在倒水泥时一并加入。掺外加剂与水同时加入。
3.2.6搅拌第一盘混凝上，可在装料时适当少装一些石子或适当增加水泥和水量。
工程名称
交底部位
共 页
第 页
交底内容：
剪力墙结构大模板普通混凝土施工
1范围
本工艺标准适用于砖混结构，外砖内模，外板内模的构造柱、圈梁、板缝等混凝土浇筑工艺。
2施工准备
2.1材料及本要机具：
2.1.1水泥：用325～425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.2砂：用粗砂或中砂，当混凝土为C30以下时，含泥量不大于5%。
3.6填写混凝土施工记录，制作混凝土试块。
4质量标准
SPCS 剪力墙结构施工工艺流程全套
SPCS 剪力墙结构施工工艺流程1.适用范围SPCS 剪力墙结构施工工艺适用于满足空腔结构高度要求下的所有剪力墙结构。
空腔结构房屋最大高度见下表（房屋高度是指室外地面到主要屋面的高度，不包括局部突出屋顶的部分）。
SPCS 结构体系适用范围2.工艺原理SPCS 剪力墙结构设计的基本原理是采用“等同原理”。
通过采用可靠的连接技术和必要的结构与构造措施，使得SPCS 剪力墙结构体系与现浇混凝土结构的性能基本相同。
其中结构模型和计算与现浇模式相同，仅个别微调；配筋与现浇相同，仅在连接或个别部位加强；水平缝受剪承载力计算理论与现浇相同。
在混凝土预制与现浇的结合面设置粗糙面，键槽等抗剪构造措施。
纵向连接方式3.施工工艺流程及操作要点3.1 标准层施工工艺流程基层清理→测量放线→插筋校正→标高调节→墙板吊装→临时固定→墙板校正→节点钢筋绑扎→空腔墙竖向拼缝封堵→空腔墙与楼板水平缝封堵→节点模板安装→竖向支撑搭设→叠合板吊装→水电预留预埋→叠合板上层钢筋绑扎（含预埋及插筋）→浇筑混凝土3.2 操作要点3.2.1 测量放线测量放线人员使用经纬仪在作业层混凝土表面，弹设控制线以便安装墙体就位，包括：墙身线、墙端线、洞口边线、墙体平面位置200mm 控制线。
并使用水准仪或激光水平仪在空腔墙底部进行测量，计算出垫片的高度。
3.2.2 基层处理安装预制空腔墙前，应对基层进行凿毛清理，用水清理结合面，并保持基面清洁。
基层处理3.2.3 插筋校正空腔墙外露连接钢筋主要包括空腔区间接搭接钢筋及后浇节点连接钢筋，首先应去除预留钢筋上的保护，并清洁预留钢筋，同时，采用专用钢筋卡具等检查预留钢筋的位置与尺寸，对超过允许偏差的钢筋进行校正处理。
预制构件安装层的底板浇筑混凝土之前与预制构件连接的竖向钢筋应依据设计图纸事先预留并采用定位工装进行固定，保证钢筋的间距、垂直度等。
3.2.4 标高调节空腔墙安装前，测量人员将预制件底部设计标高标注至预留钢筋处，施工人员依据设计标高放置垫片进行标高调节及找平，找平层通常设计为50mm，垫片采用专用垫块，应放置在空腔墙预制墙体下方。
工程施工剪力墙(3篇)
第1篇一、剪力墙结构概述剪力墙结构是指以墙体为主要承重构件，通过墙体间的连接和相互作用，共同承担建筑物的水平荷载。
剪力墙结构具有以下特点：1. 抗震性能好：剪力墙结构具有良好的抗震性能，能够有效抵抗地震作用，保证建筑物的安全性。
2. 空间利用率高：剪力墙结构可以灵活布置，满足不同功能空间的需求，提高空间利用率。
3. 施工简便：剪力墙结构施工工艺成熟，施工过程相对简单，便于施工和管理。
二、剪力墙工程施工技术1. 剪力墙钢筋工程（1）钢筋加工：根据设计图纸要求，对钢筋进行加工，确保钢筋的尺寸、形状和数量符合设计要求。
（2）钢筋绑扎：按照设计图纸和施工规范，将钢筋绑扎成墙筋，确保墙筋的间距、位置和绑扎质量。
（3）钢筋保护层：在钢筋绑扎完成后，对钢筋进行保护层施工，保证钢筋的保护层厚度符合设计要求。
2. 剪力墙模板工程（1）模板设计：根据剪力墙的结构特点和施工要求，设计合理的模板体系，确保模板的稳定性、刚度和强度。
（2）模板安装：按照设计图纸和施工规范，将模板安装到位，确保模板的垂直度、水平度和对齐度。
（3）模板加固：对模板进行加固，防止模板在施工过程中变形、移位或损坏。
3. 剪力墙混凝土工程（1）混凝土配合比：根据设计要求和现场实际情况，确定混凝土的配合比，确保混凝土的强度、耐久性和工作性能。
（2）混凝土浇筑：按照施工规范，进行混凝土浇筑，确保混凝土的浇筑质量。
（3）混凝土养护：混凝土浇筑完成后，进行养护，保证混凝土的强度和耐久性。
三、剪力墙工程施工注意事项1. 严格按照设计图纸和施工规范进行施工，确保施工质量。
2. 加强施工现场管理，确保施工安全。
3. 加强施工过程中的质量控制，对关键工序进行重点监控。
4. 严格控制施工进度，确保工程按时完成。
5. 加强与相关部门的沟通协调，确保施工顺利进行。
总之，剪力墙工程施工技术是保证建筑安全性和稳定性的重要环节。
在实际施工过程中，应严格按照规范和标准进行操作，确保施工质量，为建筑物的使用寿命和安全性提供有力保障。
结构剪力墙施工工艺流程
结构剪力墙施工工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!结构剪力墙在建筑工程中扮演着至关重要的角色，它不仅能够提供建筑物的稳定性和抗震性，还能够分担水平荷载和垂直荷载。

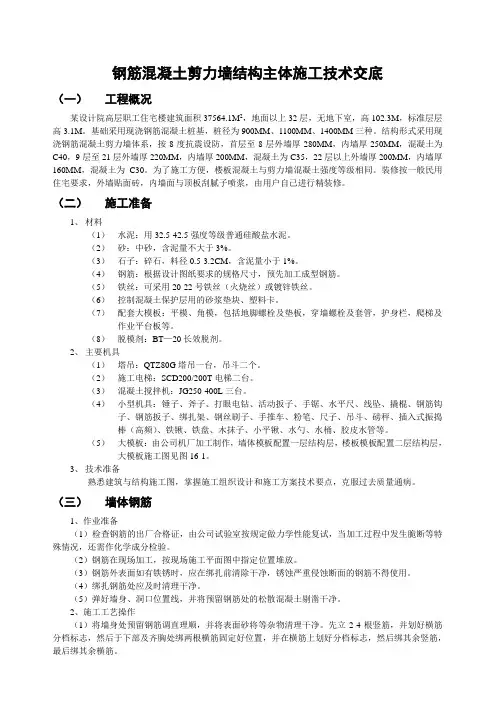

钢筋混凝土剪力墙结构主体施工方案
钢筋混凝土剪力墙结构主体施工技术交底（一）工程概况某设计院高层职工住宅楼建筑面积37564.1M2，地面以上32层，无地下室，高102.3M，标准层层高3.1M。
基础采用现浇钢筋混凝土桩基，桩径为900MM、1100MM、1400MM三种。
结构形式采用现浇钢筋混凝土剪力墙体系，按8度抗震设防，首层至8层外墙厚280MM，内墙厚250MM，混凝土为C40，9层至21层外墙厚220MM，内墙厚200MM，混凝土为C35，22层以上外墙厚200MM，内墙厚160MM，混凝土为C30。
为了施工方便，楼板混凝土与剪力墙混凝土强度等级相同。
装修按一般民用住宅要求，外墙贴面砖，内墙面与顶板刮腻子喷浆，由用户自己进行精装修。
（二）施工准备1、材料（1）水泥：用32.5-42.5强度等级普通硅酸盐水泥。
（2）砂：中砂，含泥量不大于3%。
（3）石子：碎石，料径0.5-3.2CM，含泥量小于1%。
（4）钢筋：根据设计图纸要求的规格尺寸，预先加工成型钢筋。
（5）铁丝：可采用20-22号铁丝（火烧丝）或镀锌铁丝。
（6）控制混凝土保护层用的砂浆垫块、塑料卡。
（7）配套大模板：平模、角模，包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏，爬梯及作业平台板等。
（8）脱模剂：BT—20长效脱剂。
2、主要机具（1）塔吊：QTZ80G塔吊一台，吊斗二个。
（2）施工电梯：SCD200/200T电梯二台。
（3）混凝土搅拌机：JG250-400L三台。
（4）小型机具：锤子、斧子、打眼电钻、活动扳子、手锯、水平尺、线坠、撬棍、钢筋钩子、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子、吊斗、磅秤、插入式振捣棒（高频）、铁锹、铁盘、木抹子、小平锹、水勺、水桶、胶皮水管等。
（5）大模板：由公司机厂加工制作，墙体模板配置一层结构层，楼板模板配置二层结构层，大模板施工图见图16-1。
3、技术准备熟悉建筑与结构施工图，掌握施工组织设计和施工方案技术要点，克服过去质量通病。
剪力墙结构施工工艺
剪力墙结构施工工艺一、施工准备1、技术准备施工前，应熟悉施工图纸，进行图纸会审，编制施工方案，并向施工人员进行技术交底。
同时，要做好测量放线工作，确定剪力墙的位置和标高。
2、材料准备根据设计要求，准备好钢筋、混凝土、模板等材料。
钢筋应符合国家标准，并有质量证明书；混凝土应根据设计强度等级进行配合比设计；模板应选用强度高、平整度好的材料。
3、施工机具准备准备好塔吊、电焊机、钢筋切断机、弯曲机、混凝土搅拌机、振捣器等施工机具，并确保其性能良好。
4、作业条件准备施工现场应做到“三通一平”，即通路、通水、通电和平整场地。
同时，要搭建好临时设施，为施工人员提供良好的工作和生活条件。
二、钢筋工程1、钢筋加工根据设计图纸，将钢筋进行调直、切断、弯曲等加工。
加工后的钢筋应分类堆放，并做好标识。
2、钢筋连接剪力墙钢筋的连接方式主要有焊接和机械连接。
焊接时，应保证焊缝质量符合规范要求；机械连接时，应采用合格的连接件，并按照操作规程进行连接。
3、钢筋绑扎在模板安装前，将加工好的钢筋按照设计要求进行绑扎。
钢筋的间距、位置、数量等应符合设计和规范要求，绑扎应牢固。
三、模板工程1、模板选型根据剪力墙的尺寸和形状，选择合适的模板类型。
一般常用的模板有组合钢模板、木模板、胶合板模板等。
2、模板安装先在基层上弹出模板的位置线，然后安装模板。
模板的安装应牢固、平整，拼缝应严密，防止漏浆。
对于高度较大的剪力墙，应设置对拉螺栓进行加固。
3、模板拆除当混凝土强度达到设计要求的拆模强度时，方可拆除模板。
拆除模板时，应注意保护混凝土表面，避免出现缺棱掉角等现象。
四、混凝土工程1、混凝土配合比设计根据设计要求的强度等级和施工条件，进行混凝土配合比设计。
混凝土的配合比应满足强度、耐久性和工作性的要求。
2、混凝土搅拌混凝土应在搅拌站集中搅拌，严格按照配合比进行配料，并控制搅拌时间。
3、混凝土运输混凝土运输应采用混凝土搅拌运输车，保证混凝土在运输过程中不发生离析、泌水等现象。
谈建筑工程框架剪力墙结构工程施工技术
谈建筑工程框架剪力墙结构工程施工技术摘要：近年来我国综合国力的不断增强，促进建筑施工技术不断的进步。
随着城市化进程的不断加快，建筑工程在设计和施工方面要求越来越高。
剪力墙结构是建筑工程框架的重要组成部分，其主体工程施工质量对于整个建筑工程的安全性产生直接影响，也影响着建筑工程的验收质量。
剪力墙也叫做结构墙、抗震墙或者抗风墙。
在高层建筑的应用中，剪力墙可以有效抵抗风荷带的作用，同时还可以将水平载荷、竖向载荷等力学作用平均分配到其他墙体结构内，从而提升建筑工程结构的稳定性与安全性。
通常来说，剪力墙主要是由钢筋混凝土结构组合形成，按照墙体不同受力特点可以分为砌体墙、承重墙2种。
不同的建筑工程宜结合自身情况选择合适的剪力墙结构形式，以更好保障工程质量。
关键词：建筑工程；框架剪力墙；施工技术引言随着房屋建筑技术的不断进步，越来越多的建筑物都采用了高层和超高层的框架剪力墙结构。
框架剪力墙结构在许多方面都表现出了出色的强度和抗震能力，并且能够应用于各种场合。
随着技术的不断进步，框架剪力墙结构的施工方法已经取得了长足的进步，不断推出了多种具有更高性能的新型框架剪力墙结构，为建筑行业带来了巨大的改变。
1剪力墙施工特性分析目前很多的剪力墙结构都具备较高的抗震性，建筑空间设计也更加灵活，完全可以满足建筑工程使用需要。
建筑工程框架剪力墙结构的抗压性相对较弱，外力负载作用下会出现一定强度的物理形变，但由于墙壁组织的韧性水平极强，整个框架即便承受强烈的外界冲击也不会导致建筑结构出现明显的形变量。
在工程实施中如果工程所在地的地震烈度等级相对较高，应该选择削弱型或者纵向型剪力墙结构，因为建筑结构墙体强度性能不足，整个剪力墙外表面不能存在任何建筑缺口。
因此，在框架剪力墙应用的过程中，应该保证结构的性能达到要求，并且加强施工环节管控，才能更好地保证框架剪力墙性能合格。
2框架剪力墙结构的施工要求随着现代化民用建筑的发展，为了确保高层建筑的安全可靠，有关部门采取了一系列有效的措施，以确保其混凝土结构的合理、科学地规范；在施工过程中，为了确保高层建筑的安全性，必须严格遵守抗震设计、框架结构的剪力墙，以及其他相关部件的设计规范。
全现浇剪力墙结构混凝土浇筑工程施工工序
土建施工主体结构工程全现浇剪力墙结构混凝土浇筑工程施工工序目录全现浇剪力墙结构混凝土浇筑工程 (1)一、施工准备 (1)二、质量要求 (2)三、工艺流程 (2)四、操作工艺 (2)五、成品保护 (3)六、应注意的质量问题 (3)全现浇剪力墙结构混凝土浇筑工程一、施工准备（一）作业条件1、已办完模板及施工缝的预检手续。
2、检查模板下口、洞口及角模处拼接，大面模板接接处是否严密，柱加固是否可靠，各种连接件及支撑是否牢固，是否按要求进行加固。
3、墙体钢筋应有可靠的定位与混凝土保护层措施。
4、施工缝处提前洇湿。
5、现场工长又对班组长交底，明确混凝土浇筑顺序，以及结合浆的数量。
6、“混凝土浇灌申请”已由现场工长填写完毕，并经施工单位技术负责人签字确认，报监理单位。
7、已经做好施工前具备的电力机械及通讯、人员等的准备。
（二）材料要求1、水泥：水泥品种、强度等级应根据设计要求确定。
质量符合现行水泥标准。
工期紧时可做水泥快测。
2、砂、石子：根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。
砂、石质量符合国家现行标准。
3、水：自来水或不含有害物质的洁净水。
4、外加剂：根据施工组织设计要求，确定是否采用外加剂。
外加剂必须经试验合格后，方可在工程上使用。
5、掺合料：根据施工组织设计要求，确定是否采用掺合料。
质量符合国家现行标准。
6、钢筋：钢筋的品种、级别、规格必须符合设计要求。
质量符合国家现行标准。
表面清洁无老锈和油污。
7、隔离剂：水质隔离剂。
（三）施工机具混凝土搅拌机、输送设备、一般需固定式混凝土泵、插入式振捣器（φ50，有效振捣直径375mm）、灰槽两个、溜槽、铁锹、半截水桶、泵管、布料杆等。
二、质量要求具体要求请参照本书“箱型基础工程”章节中“混凝土工程”相应部分。
三、工艺流程本工艺按预拌混凝土考虑。
作业准备→材料计量→搅拌→运输→浇结合砂浆→混凝土浇筑、振捣→拆模及养护四、操作工艺1、先根据浇筑段墙体轴线长度和墙厚计算出方量，搅拌与混凝土同配比的无石子砂浆，盛放在灰槽之中（一次不宜搅拌太多。
剪力墙连梁施工工艺流程
剪力墙连梁施工工艺流程【剪力墙连梁施工工艺流程】一、剪力墙连梁的历史1.1 从建筑发展说起其实啊，在过去的建筑中，剪力墙连梁的概念还没那么明确。
那时候的房子结构相对简单，可随着人们对建筑的要求越来越高，比如要更高的楼层、更大的空间、更好的抗震性能，剪力墙连梁就逐渐成为了现代建筑结构中的重要组成部分。
1.2 技术的不断演进说白了就是，随着建筑技术的不断进步，工程师们对剪力墙连梁的理解和设计也在不断深化。
从最初的简单尝试，到现在有了一套成熟的理论和施工方法，这中间经历了无数次的实践和改进。
比如说，早期的一些建筑在遇到地震等自然灾害时，由于剪力墙连梁设计不合理，出现了不少问题。
但通过一次次的经验总结，如今的剪力墙连梁在保障建筑安全方面发挥了巨大作用。
二、剪力墙连梁的制作过程2.1 施工前的准备工作要进行剪力墙连梁施工，首先得做好准备工作。
这就好比我们出门旅行前要收拾行李一样。
得先把设计图纸看明白，了解清楚每一个细节，知道连梁的位置、尺寸、配筋等。
还要准备好施工所需的材料，像钢筋、混凝土这些，而且得保证材料的质量合格。
同时，施工现场也得整理好，搭好脚手架，保证施工环境安全。
2.2 钢筋的绑扎与安装接下来就是钢筋的绑扎与安装啦。
钢筋就像是建筑的骨架，得把它们按照设计要求固定好。
这个过程可不能马虎，每根钢筋的位置、间距都得准确无误。
比如说，就像我们搭积木一样，如果积木的位置放歪了，整个结构就不牢固了。
钢筋绑扎也是同样的道理，如果绑扎不牢固，在后续的施工和使用中就可能出现问题。
2.3 模板的支设钢筋弄好后，就要支设模板。
模板就是给混凝土一个成型的“模具”，让混凝土能按照我们想要的形状凝固。
模板的支设要平整、牢固，不能有缝隙，不然混凝土就会漏出来。
这就好像我们做蛋糕时用的模具，如果模具不严密，蛋糕液就会流得到处都是。
2.4 混凝土的浇筑模板支好后，就可以浇筑混凝土了。
混凝土要搅拌均匀，浇筑的时候要分层进行，还要用振捣棒振捣密实，把里面的气泡都赶出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本工艺标准适用于剪力墙结构,多层、高层大模板普通混凝土浇筑工艺。
^2、1 材料要求及主要机具:
2、1、1 水泥:用325～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
当使用矿渣硅酸盐水泥时。
应视具体情况采取早强措施,确保墙体拆模及扣板强度。
2、1、2 砂:粗砂或中砂,当混凝土为C30以下时,含泥量不大子5%。
混凝土等于及高于C30时,含泥量不大于3%。
2、1、3 石子:卵石或碎石,粒径0、5～
3、2cm,当混凝土为C30以下时,含泥量不大于2%,混凝土等于及高于C30时,含泥量不大于1%。
2、1、4 水:不含杂质得洁净水。
2、1、5 外加剂:应符合相应标准得技术要求,其掺量应根据施工要求,通过试验室确定。
2、1、6 主要机具:混凝土搅拌机、吊斗、手推车、磅秤、插入式振捣棒(高频)、铁锹、铁盘、木抹子、小平锹、水勺、水桶、胶皮水管等。
2、2 作业条件:
2、2、1 办完钢筋隐检手续,注意检查支铁、垫块,以保证保护层厚度。
核实墙内预埋件、预留孔洞、水电预埋管线、盒(槽)得位置、数量及固定情况。
2、2、2 检查模板下口、洞口及角模处拼接就是否严密,边角柱加固就是否可靠,各种连接件就是否牢固。
2、2、3 检查并清理模板内残留杂物,用水冲净。
外砖内模得砖墙及木模,常温时应浇水湿润。
2、2、4 混凝土搅拌机、振捣器、磅秤等,经检查、维修。
计量器具已定期校核。
2、2、5 检查电源、线路,并做好夜间施工照明得准备。
2、2、6 由试验室进行试配,确定混凝土配合比及外加剂用量,注意节约水泥,方便施工,满足混凝土早期强度要求,拆模后墙面平整,达到不抹灰得要求。
3 操作工艺
3、1 工艺流程:
作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护
3、2 混凝土搅拌:采用自落式搅拌机,加料顺序宜为,先加l/2用水量,然后加石子、水泥、砂搅拌lmin,再加剩余1/2用水量继续搅拌,搅拌时间不少于1、5min,掺外加剂时搅拌时间应适当延长。
各种材料计量准确,计量精度:水泥、水、外加剂为±2%,骨料为±3%。
雨期应经常测定砂、石含水率,以保证水灰比准确。
3、3 混凝土运输:混凝土从搅拌地点运至浇筑地点,延续时间尽量缩短,根据气温宜控制在0、5～lh之内。
当采用商品混凝土时,应充分搅拌后再卸车,不允许任意加水,混凝土发生离析时,浇筑前应二次搅拌,已初凝得混凝土不应使用。
3、4 混凝土浇筑、振捣:
3、4、1 墙体浇筑混凝土前,在底部接槎处先浇筑5cm厚与墙体混凝土成份相同得水泥砂浆或减石子混凝土。
用铁锹均匀入模,不应用吊斗直接灌入模内。
第一层浇筑高度控制在50cm左右,以后每次浇筑高度不应超过1m;分层浇筑、振捣。
混凝土下料点应分散布置。
墙体连续进行浇筑,间隔时间不超过2h。
墙体混凝土得施工缝宜设在门洞过梁跨中1/3区段。
当采用平模时或留在内纵横墙得交界处,墙应留垂直缝。
接槎处应振捣密实。
浇筑时随时清理落地灰。
3、4、2 洞口浇筑时,使洞口两侧浇筑高度对称均匀,振捣棒距洞边30cm以上,宜从两侧同时振捣,防止洞口变形。
大洞口下部模板应开口,并补充混凝土及振捣。
3、4、3 外砖内模、外板内模大角及山墙构造柱应分层浇筑,每层不超过50cm,内外墙交界处加强振捣,保证密实。
外砖内模应采取措施,防止外墙鼓胀。
3、4、4 振捣:插入式振捣器移动间距不宜大于振捣器作用半径得1、5倍,一般应小于50cm,门洞口两侧构造柱要振捣密实,不得漏振。
每一振点得延续时间,以表面呈现浮浆与不再沉落为达到要求,避免碰撞钢筋、模板、预埋件、预埋管、外墙板空腔防水构造等,发现有变形、移位,各有关工种相互配合进行处理。
3、4、5 墙上口找平:混凝土浇筑振捣完毕,将上口甩出得钢筋加以整理,用木抹子按预定标高线,将表面找干。
预制模板安装宜采用硬架支模,上口找平时,使混凝土墙上表面低于预制模板下皮标高3～5cm。
3、4、6 拆模养护:常温时混凝土强度大于1MPa,冬期时掺防冻剂,使
混凝土强度达到4MPa时拆模,保证拆模时。
墙体不粘模、不掉角、不裂缝,及时修整墙面、边角。
常温及时喷水养护,养护时间不少于7d,浇水次数应能保持混凝土湿润。
3、5 冬期施工:
3、5、1 室外日平均气温连续5d稳定低于+5℃,即进入冬期施工。
3、5、2 原材料得加热、搅拌、运输、浇筑与养护等,应根据冬施方案施工。
掺防冻剂混凝土出机温度不得低于+10℃,入模温度不得低于+5℃。
3、5、3 冬期注意检查外加剂掺量,测量水及骨料得加热温度,以及混凝土得出机温度、入模温度,骨料必须清洁,不含有冰雪等冻结物,混凝土搅拌时间比常温延长50%。
3、5、4 混凝土养护做好测温记录,初期养护温度不得低于防冻剂得规定温度,当温度降低到防冻剂得规定温度以下时。
强度不应小于4MPa。
3、5、5 拆除模板及保温层,应在混凝土冷却至+5℃以后,拆模后混凝土表面温度与环境温度差大于15℃时,表面应覆盖养护,使其缓慢冷却。
4、1 保证项目:
4、1、1 混凝土使用得水泥、骨料与外加剂等,必须符合施工规范得有关规定,使用前检查出厂合格证、试验报告。
4、1、2 混凝土配合比、原材料计量、搅拌、养护与施工缝处理,必须符合施工规范得规定。
4、1、3 混凝土试块必须按规定取样、制作、养护与试验,其强度评定应符合“混凝土强度检验评定标准”(GBJ107一87)得要求。
4、2 基本项目:
混凝土振捣密实,墙面及接槎处应平整,不得有孔洞、露筋、缝隙夹渣等缺陷。
4、3 允许偏差项目,见表4-32。
表 4-32
允许偏差 (mm)
多层高层
1 轴线位移 8 5 尺量检查
层高±10 ±10
全高±30 ±30
3 截面尺寸 +5 -2 +5 -2 尺量检查
每层 5 5
全高 1‰且≤20 1‰且≤30
5 表面平整 4 4 用2m靠尺与楔形塞尺检查
6 预埋钢板中心线偏移10 10
7 预埋管、螺栓、预留孔中心线偏移 5 5
8 预留洞中心线偏移15 15 尺量检查
井筒长宽对中心线偏移 +25 -0 +25 -0
H/1000 且≤30 H/1000 且≤30
注:H为墙全高。
5、1 不得任意拆改大模板得连接件及螺栓,以保证大模板得外形尺寸准确。
5、2 混凝土浇筑、振捣至最后完工时,要保持甩出钢筋得位置正确。
5、3 应保护好预留洞口、预埋件及水电预埋管、盒等。
6、1 墙体烂根:预制模板安装后,支模前在每边模板下口抹找平层,找平层嵌入模板不超过1cm,保证模板下口严密。
墙体混凝土浇筑前,先均匀浇筑5cm厚砂浆或减石子混凝土。
混凝土坍落度要严格控制,防止混凝土离析,底部振捣应认真操作。
6、2 洞口移位变形:浇筑时防止混凝土冲击洞口模板,洞口两侧混凝土应对称、均匀进行浇筑、振捣。
模板穿墙螺栓应紧固可靠。
6、3 外砖墙歪闪:外砖内模墙体施工时,砖墙预留洞,用方木,花蓝螺栓将砖墙从外面与大模板拉牢,振捣时振捣棒不碰砖墙。
洞口模应有足够刚度。
6、4 墙面气泡过多:采用高频振捣棒,每层混凝土均要振捣至气泡排除为止。
6、5 混凝土与模板粘连:注意清理模板,拆模不能过早,隔离剂涂刷均匀。
本工艺标准应具备以下质量记录
7、1 材料(水泥、砂、石、外加剂等)出厂合格证、试验报告。
7、2 混凝土试块试验报告及强度评定。
7、3 分项工程质量检验评定。
7、4 隐检、预检记录。
7、5 混凝土施工记录;冬期施工记录。
7、6 设计变更、洽商记录。
7、7 其它技术文件。
