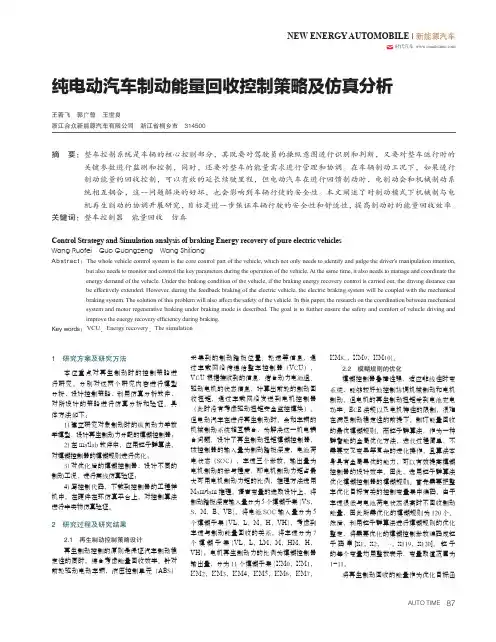

NEW ENERGY AUTOMOBILE | 新能源汽车时代汽车 纯电动汽车制动能量回收控制策略及仿真分析王若飞 郭广曾 王世良浙江合众新能源汽车有限公司 浙江省桐乡市 314500摘 要： 整车控制系统是车辆的核心控制部分，其既要对驾驶员的操纵意图进行识别和判断，又要对整车运行时的关键参数进行监测和控制，同时，还要对整车的能量需求进行管理和协调。
在车辆制动工况下，如果进行制动能量的回收控制，可以有效的延长续驶里程，但电动汽车在进行回馈制动时，电制动会和机械制动系统相互耦合，这一问题解决的好坏，也会影响到车辆行使的安全性。
本文阐述了对制动模式下机械制与电机再生制动的协调开展研究，目标是进一步保证车辆行驶的安全性和舒适性，提高制动时的能量回收效率。
关键词：整车控制器 能量回收 仿真1 研究方案及研究方法本位重点对再生制动时的控制策略进行研究。
分别对这两个研究内容进行模型分析，设计控制策略，利用仿真分析软件，对所设计的策略进行仿真分析和验证。
具体方法如下：1)建立研究对象制动时的纵向动力学数学模型，设计再生制动力分配的模糊控制器；2)在matlab软件中，应用粒子群算法，对模糊控制器的模糊规则进行优化；3)对优化后的模糊控制器，设计不同的制动工况，进行离线仿真验证；4)写控制代码，下载到控制器的工程样机中，在硬件在环仿真平台上，对控制算法进行半实物仿真验证。
2 研究过程及研究结果2.1 再生制动控制策略设计再生制动控制的原则是保证汽车制动稳定性的同时，综合考虑能量回收效率。
针对前轮驱动电动车辆，液压控制单元（ABS）采集到的制动踏板位置、轮速等信息，通过车载网络传递给整车控制器（VCU），VCU根据接收到的信息，结合动力电池组、驱动电机的状态信息，计算出前轮的制动回收扭矩，通过车载网络发送到电机控制器（此时没有考虑驱动扭矩安全监控模块）。
但电动汽车在进行再生制动时，会和车辆的机械制动系统相互耦合，为解决这一机电耦合问题，设计了再生制动扭矩模糊控制器，该控制器的输入量为制动踏板深度，电池荷电状态（SOC），车速三个参数，输出量为电机制动的参与程度，即电机制动力矩占最大可用电机制动力矩的比例，推理方法选用Mamdani推理。
