干式激光相机卡片形成原因、检修方法及维修实例
柯达DryView8900激光相机结构原理与维修
上 面的一张胶片呈弯 曲状黏在片盒边 ，导致 合． 无法产生真空 ， 导致胶 片抓取失败 。拆下
检查吸盘无破损 。 吸片器无法完成吸片动作 ． 从而产生此故障 ． 拾取器组件 ， ．． 但激光相机本 身无故障 。 将该胶 片抚平 ， ３４３ 排除方法 封好
柯 ｒＶ ｅ ８ ０ 【］ 刘 吉 福 ． 达 Ｄ ｙ ｉｗ ９ ０激 光 相 机 故 ３ 障 维修 ＿ ． Ｊ 医疗 设 备 信 息 ，０ ７ ２ （ ） ］ ２０ ，２ ７ ：
． 动， 完成整个胶片的“ 幅式打印”激光束的强 。 ３３ 故 障三
查维修手册知 ．激光单元内部诊断错误 导致激 光控制板 无法与 Ｃ Ｕ板正 常通讯Ｉ Ｐ Ｓ １ 。
关闭相机后 ，重新启动 ，相机仍显示相 同故 障， 拆机检查相机激光组件， 明显异常。 无
３６３ 排 除 方 法 ．．
队打印 ， 保连续 图像输 入和图像打 印无锁 决。经过重启和再开机 ， 障现象依然存在 ． 阻力 ， 确 故 热鼓不能转动 ， 与热鼓控制电路不 导致 定 进行 的信息传 递与存 储 系统 及控 制激 光 更换新片盒后 ， 相机 自 检不能通过 ． 通过故障 能通讯而报错 。 打印程序 、 幅式 打印 、 图像 质控 调节 的控制 代码可知， 光学仪器错。 机器一直处 于正常 的 ３５３ 排 除方法 ．．
３６１ 故障现象 ．．
８０ ９ ０相机报错激光部件错误 ， 屏幕显示 上 转动的多角光镜或 电流计 镜上再折射 ． 折 也可打开此 门） ，将激 光简 内激光 头拖至前 工作停止。 故障代码 ２ — ４ 。 ７ ６ ３ 射后的激光束再通过 聚焦透镜系统按 “ 门 ． 行式 用纱布或棉签沾无水 乙醇将激光头擦拭 ３６２ ．． 故障分析 打 印” 在胶片上 ； 与此 同时 ， 胶片在高精 度电 干净 ， 晾干后退 至激光筒内 ． 关机后 １ ｉ ｎ再 ａ ｒ 动机的带动下精确地在 Ｙ 轴上均匀地向前移 重新开机 ， 故障消失ｌ 。
柯达DV8900医用干式激光相机非典型故障维修3例

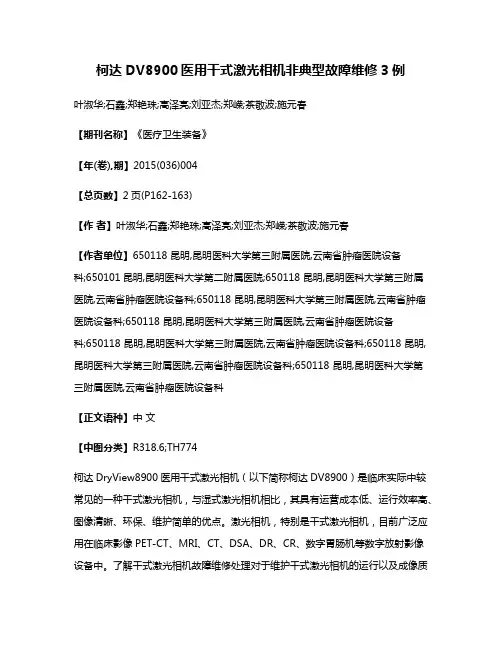

柯达DV8900医用干式激光相机非典型故障维修3例叶淑华;石鑫;郑艳珠;高泽亮;刘亚杰;郑嵘;茶敬波;施元春【期刊名称】《医疗卫生装备》【年(卷),期】2015(036)004【总页数】2页(P162-163)【作者】叶淑华;石鑫;郑艳珠;高泽亮;刘亚杰;郑嵘;茶敬波;施元春【作者单位】650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650101昆明,昆明医科大学第二附属医院;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科【正文语种】中文【中图分类】R318.6;TH774柯达DryView8900医用干式激光相机（以下简称柯达DV8900）是临床实际中较常见的一种干式激光相机，与湿式激光相机相比，其具有运营成本低、运行效率高、图像清晰、环保、维护简单的优点。
激光相机，特别是干式激光相机，目前广泛应用在临床影像PET-CT、MRI、CT、DSA、DR、CR、数字胃肠机等数字放射影像设备中。
了解干式激光相机故障维修处理对于维护干式激光相机的运行以及成像质量至关重要。
笔者结合在柯达DV8900的维护保养工作中的体会，对其3例非典型故障的维修过程介绍如下。
1.1 故障现象操作面板触摸失灵，无故障代码显示。
1.2 故障分析柯达激光相机的触摸屏是带控制的，大小为10.4 in（1 in=2.54 cm），位于液晶显示屏上。
触摸屏有2层膜，当触摸屏2层膜有空气时，2层膜是绝缘的。
开机通电时，第1层膜上存在+5 V的横向电压，当第1层膜压在第2层膜上，接触点就可以测量到一个电压，这就是X位置；接着水平电压消失，在第2层膜上产生一个垂直的电压，再次测量到一个电压，定义为Y位置。
DICOM激光相机胶片打印故障的原因分析及处理A1
标题
DICOM 激光相机胶片打印故障的原因 分析及处理
文件编号 XGY-ZC01-2006 第 1 页 共 9 页
编 制 蒋谟文 编制日期
2006-01-14
修改状态 A/1 实施日期
2006-01-14
鑫高益技术支持
DICOM 激光相机胶片打印故障的 原因分析及处理
第 A/1 版
（5）确认鑫高益磁共振端的相机网卡连接的速度与DICOM激光相机的网卡连接速度以及集线器HUB的 可靠工作速度相匹配，一般设为“自动检测”，特殊情况需要指定连接速度，如100M全双工、10M全双工 或硬件缺省值等。
（6）在鑫高益磁共振端调出DOS命令窗口，使用Ping检查网络联接是否正常，Ping命令格式如下图1 所示：
标题
DICOM 激光相机胶片打印故障的原因 分析及处理
文件编号 XGY-ZC01-2006 第 4 页 共 9 页
编 制 蒋谟文 编制日期
2006-01-14
修改状态 A/1 实施日期
2006-01-14
（2）DICOM激光相机已经启动自检完毕； （3）DICOM激光相机已经预热完毕； （4）DICOM激光相机已经完全启动并处于“准备好”的工作状态； （5）DICOM激光相机没有以下类似的错误或者警告提示：“拾取失败”、“提升机故障”、“系统 故障”、“打印机错误”、“无胶片盒”、“胶片盒包含的胶片过少或者胶片已经用完”、“相机门没有 关好”、“胶片尺寸错误”、“胶片类型错误”、“卡片”、“激光头故障或者光学故障”、“系统硬盘 剩余空间太小”、“系统硬盘维护中”等等。 一般以上这些内容都在DICOM激光相机的随机文件资料中有详细的原因以及问题处置说明。 一旦上述问题或者错误发生，说明是DICOM激光相机自身出现故障或者对DICOM激光相机的操作不当 引起的，解决的办法参见DICOM激光相机的随机文件资料的处置办法或者咨询DICOM激光相机的工程师。 此时，鑫高益磁共振等影像检查工作站是不能进行DICOM激光相机胶片打印的或者即使可以将数字 图像传输到DICOM激光相机的工作站上，也不能进行胶片的打印输出。
柯达相机维修资料
柯达相机维修资料（8600 8900 8100 8150）医用激光相机原理结构及维护随着现代信息技术的高速发展，数字医学诊断系统不断地更新与完善。
医用相机(或打印机)作为CT、CR、MR、DSA等先进医疗设备的输出设备，已基本取代了多幅相机，成为大多数医院的最佳选择。
本文着重介绍目前使用较多的干式、湿式激光相机的原理及维护1 激光相机一般工作原理激光相机的光源为激光束，激光束通过发散透镜系统投射到一个转动的多棱镜再折射，折射后的激光束通过聚焦透镜系统打印在胶片上。
激光束的强度可以由调节器调整，调节器受数字信号控制。
成像装置把图像的像素单元值以数字的方式输入到激光打印机的存储器中，直接控制每一个像素单元的激光曝光强度。
如果计算机按顺序输出激光束胶片位置的同期信息，则可以将顺序不同的电信号作为平面影像由激光照到胶片上。
曝光后，胶片再经显影、定影处理，从而获得照片图像。
2 激光相机工作过程当激光相机接通电源后，机器控制系统(MCS)对中央处理器(CPU)和传递系统进行自检。
自检完成后，MC S发送硬件复位指令到图像管理系统(IMS)，使IMS初始化。
上述程序工作的同时，胶片干燥系统加热；如果是湿式相机，红外线加热器对显、定影液加热。
Ready灯亮时，说明激光相机已准备完毕，可以使用。
操作者用键盘存储按钮存储每一幅图像，并向多路器(MMV)送出指令和图像数据。
MMV接到指令后，由C PU控制输出编排器，根据操作者的设置，将激光相机图像编排成行并放大．然后，将图像数据从数字转化成模拟信号。
当激光发生器工作正常后，图像模拟信号控制激光调制器，用以改变激光束的明暗度，通过一系列透镜聚焦和反光镜(约10个)把激光束传送到胶片上。
在此过程中，利用光敏探测器从一个固定光束分流镜中连续不断地采集信号，反馈到激光发生器，使源激光束保持稳定不变。
用旋转光束分流镜控制光束传送到胶片上使其感光，这种方式称为X轴快速扫描。
照相机柜内的鼓是以固定速度传送胶片的，这种方式称为Y轴慢速扫描。
Kodak8900干式激光相机故障维修及保养
Kodak8900干式激光相机故障维修及保养赵洋洋【摘要】@@ 随着现代医学影像系统的高速发展和数字化在医学领域的广泛应用,干式医用激光相机作为CT、CR、MR、DSA等先进医疗设备的输出设备,已基本取代了多幅相机,成为大多数医院的最佳选择[1].本文介绍干式激光相机的结构、特点和Kodak8900干式激光相机的故障分析及保养.【期刊名称】《医疗卫生装备》【年(卷),期】2011(032)008【总页数】1页(P138)【作者】赵洋洋【作者单位】210011,南京,南京医科大学第二附属医院设备与信息科【正文语种】中文【中图分类】TH774随着现代医学影像系统的高速发展和数字化在医学领域的广泛应用，干式医用激光相机作为 CT、CR、MR、DSA等先进医疗设备的输出设备，已基本取代了多幅相机，成为大多数医院的最佳选择[1]。
本文介绍干式激光相机的结构、特点和Kodak8900干式激光相机的故障分析及保养。
其主要由开关电源、影像控制系统（IMS）、抓片机构控制系统（PCB）、激光打印控制系统、胶片传动控制系统（MCS）、胶片显影旋转加热系统[2]6部分组成。
干式激光相机技术先进，成像质量好，它集湿式激光相机与自动洗片机为一体，兼有二者的优点：不需要暗室，彻底结束了暗室冲洗胶片的历史，减轻了劳动强度，提高了工作效率，且不使用湿、显影液，对环境无污染[3]。
我院配置的Kodak 8900干式激光相机拥有3个在线胶片盒，支持5种规格胶片：8 in×10 in、10 in×12 in、11 in×14 in、14 in×14 in、14 in ×17 in （1in=25.4 mm），空间分辨率为 650 dpi，灰阶水平为16 384，像素深度为14 bit，输出量为 200张/h[4]。
Kodak Dry View 8900激光相机支持 DICOM3.0，DICOM（医学数字成像与通讯）3.0标准使各类医疗成像设备能够通过数字形式交换影像和相关的患者信息。
柯达DV8900相机故障维修5例
柯达DV8900相机故障维修5例刘锦波;刘轶宁【期刊名称】《医疗卫生装备》【年(卷),期】2013(034)004【总页数】2页(P137-138)【作者】刘锦波;刘轶宁【作者单位】解放军210医院放射科,辽宁大连116021;解放军210医院医务处,辽宁大连116021【正文语种】中文【中图分类】R318.6;TH7740 引言柯达DV8900相机应用比较普遍。
作为 CT、CR、MR、DSA等先进医疗设备的输出设备，其已基本取代了多幅相机成为大多数医院的最佳选择[1]。
本文主要介绍干式相机的结构和特点，并对近来在维修过程中发现的一些由于日常使用维护不当所引发的故障进行分析，供同行参考。
1 干式相机的结构与特点干式医用激光相机主要由开关电源、影像控制系统、抓片机构控制系统、激光打印控制系统、胶片传动控制系统、胶片显影旋转加热系统[2]等几部分组成。
干式激光相机技术先进、成像质量好，它集湿式激光相机与自动洗片机为一体，兼有二者的优点，即：不需要暗室，彻底结束了暗室冲洗胶片的历史，减轻了劳动强度，提高了工作效率，且不使用湿显影液，对环境无污染[3]。
2 故障维修实例2.1 故障一2.1.1 故障现象柯达DV8900相机开机开关打开后，机器可以开启，但松开开关后，机器会自动关机。
2.1.2 分析与检修柯达DV8900相机开机时按下开关可以通电，但听不到继电器吸合的声音，松开开关则断电。
首先测量直流模块，有输入无输出，判断直流模块有故障。
换上新的直流模块后仍断电，直流模块输出为1.89 VDC和1.22 VDC，输入为132 VAC。
拔掉DRE的输入，防止测试过程中造成DRE部分损坏。
重新插拔直流模块输入端插头，继电器可以吸合，输出电压正常。
为了排除连线导致不能开机故障，换回旧的直流模块，继电器可以吸合，输出电压正常。
使用旧的直流模块，把电源重新装上，未能启动，拆出来重新连线仍无反应。
换上新的直流模块仍然不能启动，卡住电源开关，拍照准备claim。
AGFA CR 日常维护及故障维修
1、片盒放入错误
片盒要按正确方式放在输片区，这样传感器会检测到有片盒，入口处的两根引导轮将片盒夹紧，确认是ADCC用的片盒时，皮带先停止运动，让机器读片盒ID的内容，这时在液晶屏显示病人信息。读完后，片盒通过引导轮继续移动，传感器LS716监控整个运动过程，直到片盒进入后放低及夹紧。如果放置错误，机器就会发出鸣叫声。这时拿出片盒，按下显示屏旁的确定键，再重新放入即可。
华中科技大学同济医学院附属协和医院放射科
孔祥闯 余建明 杨 明
我院2005年购买AGFA -CR，配备AGFA -DRYSTAR 5500干式激光相机，图像质量较好，性能比较稳定，但也出现过不少小故障。其中大多数故障都在ADCC上面。
5、ADCC显示故障代码22D69
进入维修模式，可见：SERVICE22D69，把门打开，发现IP板掉在扫描后的位置上，把IP板取出，用维修钥匙将门上的开关顶住。开机，先用小的IP板试扫，工作正常，再用14×17的IP板，也工作正常。这时同时扫两张IP板，此时发现当第一张IP板扫描完后，左侧扫描后吸盘将第一张IP板吸住向上举。同时当第二张IP板由扫描前吸盘吸住往下运动时，此时第一张IP板已经从吸盘上脱落，经分析这主要是因为吸盘的吸力不够，仔细检查发现是吸盘头附近的皮管老化，已有裂缝造成漏气。将有裂缝的皮管剪掉，接好。重新开机，再试，故障排除。
AGFA-CR的日常维护：
（1）建立严格管理制度，设专业技术人员维护，责任落实到人。
（2）每日开机前要海绵或纱布蘸无水酒精擦拭外表面，保持清洁。
（3）开机后待机器自检完空气流通，温度和湿度适中。
（12）影像接收板在长期使用时表面的损伤，清洁程度也会造成图像的灰雾度增大，颗粒噪声的增强，伪影的出现，平时工作中注意保养与维护，定期清洁。同时工作人员的责任心与厂家服务、支持也是提高图像胶片质量，更好发挥机器优势的重要保证
KONICA793干式激光相机卡片检修1例
块 胶 置 ， 片曝 光完 毕再 将其 传送 到收 片盒 人２ 导 向板 之 间 的 间隙 。 片无 法 进 行 ｆ１ 武 刚 ． 尼 卡 干 式 激 光 相 机 触 摸 屏 无 反 当胶 ３ 柯 或者 直 接送 到洗 片机输 片 口， 成 胶 片 的 完 正 常 传送 ， 致 相 机报 错 Ｅ ６ 此 设计 导 ４ １。 １ 应 等 故 障 维 修 ｆ１ 国 医 疗 设 备 ，０ ８ Ｊ． 中 ２０ ， 输送 任 务哪 激光 相机 的光源 为激 光束 ， 。 激 存 在 明显 缺 陷 ，块 导 向板 之 间 没 有 问 隙 ２ ２ （ ）１２ １３ ３ ７ ：２ — ２ ．
［】 郭力． １ 激光相机 的工作原 理［． Ｊ 医疗卫生 】
装备 ，０ ６ ２ ２ ：１ ２ ０ ，７（）７ ． 『１ 王 恒 桓 ． 用 激 光 相 机 原 理 结 构 及 维 护 ２ 医 【１医疗 卫生 装 备 ，０７，８ ２ ：８ ６ ． Ｊ． ２０ ２ （ ）６ — ９
片 ， 约 成 本 支 出 ， 院 达 到社 会 效 益 和 节 医
（ 稿 ：０ ９ ０ — ９ 修 回 ：０ ９ ０ — ４ 收 ２０— ６ １ ２０—８２ ）
・
医疗 卫 生装 备 ・０ ０年 ０ ２１ ２月 第 ３ １卷 第 Ｏ ２期
Hale Waihona Puke Ｃ ｉｅ ｅ ｄｃｌ ｑ ｉｍｅ ｔ ｏ ｒａ・ ｏ．１ Ｎ ． ・ ｅ ｒ ａ ‘ ０ ０ ｈｎ ｓ Ｍｅ ｉ Ｅ ｕｐ ｎ Ｊｕ ｎ ｌＶ １ ・ ｏ ２ Ｆ ｂｕ ｒ ２ １ ａ ３ ０ ｙ
检修 方 法 介 绍 如下 。
１ 故 障 现 象
ｇ ｉｅ 等 距 地扣 在 导 向板 的卡 口上 ． 向 ｕｄ ） 导
和空 间 ， 片 被 强 制 通过 ． 而无 法 形 成 胶 从
