短路、过载、过流保护
过流保护的讲解
过流保护在电力系统中，过流保护是一种非常重要的保护措施。
它主要用来保护线路和设备，防止因电流过大而引起的损坏和火灾事故。
下面我们就来详细讲解一下过流保护的相关知识。
一、过流保护的作用过流保护的主要作用是当线路或设备发生过电流故障时，及时切断电源，以避免故障扩大，保障设备和人身安全。
过流保护一般分为短路保护和过载保护两种。
二、过流保护的实现过流保护的实现一般通过电流互感器、控制器和执行器来完成。
电流互感器用于检测线路中的电流，控制器负责对检测到的电流进行分析和判断，如果发现有过电流情况，控制器就会发出指令，执行器接收到指令后就会快速切断电源。
三、过流保护的分类1. 短路保护：当线路发生短路故障时，电流会瞬间增大，此时过流保护装置会迅速切断电源，以避免故障扩大。
2. 过载保护：当线路或设备长时间工作，出现过载情况时，过流保护装置也会切断电源，以避免设备过热损坏。
四、过流保护的重要性过流保护在电力系统中具有非常重要的地位。
它不仅可以保障设备和线路的安全，还可以防止因过电流引起的火灾事故。
同时，过流保护还可以提高电力系统的稳定性和可靠性，保障电力系统的正常运行。
五、如何选择合适的过流保护装置在选择过流保护装置时，需要根据实际情况进行选择。
需要考虑的因素包括设备的额定电流、线路的长度、线路的截面积、负载的性质等。
同时还需要对过流保护装置进行定期检查和维护，以保证其正常工作。
总之，过流保护是电力系统中非常重要的保护措施。
通过了解和掌握过流保护的相关知识，我们可以更好地保障电力系统的安全和稳定运行。
六、过流保护的未来发展趋势随着科技的不断发展和进步，过流保护技术也在不断升级和完善。
未来，过流保护将朝着更加智能化、自动化的方向发展。
例如，采用先进的传感器和算法，实现对线路和设备进行实时监测和预警，以避免过电流故障的发生。
此外，过流保护技术还将与其它技术相结合，如物联网、云计算等，以提高电力系统的整体运行效率和安全性。
短路过载过流保护精编版

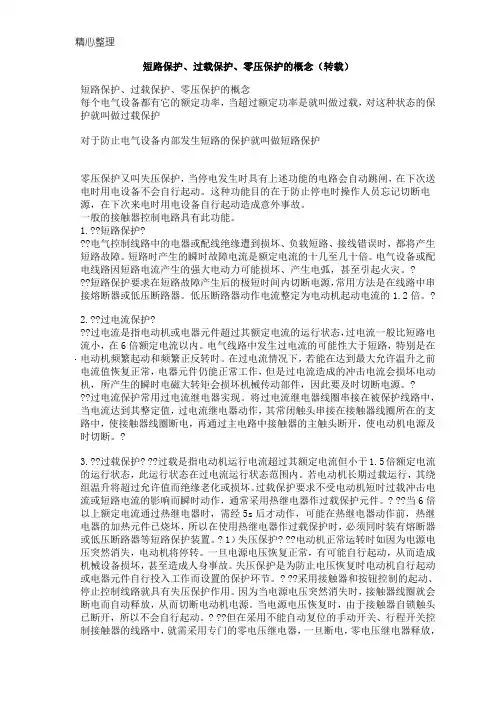

短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]短路保护、过载保护、零压保护的概念（转载）（如果有不理解的地方，请联系）短路保护、过载保护、零压保护的概念每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护对于防止电气设备内部发生短路的保护就叫做短路保护零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
什么是短路保护？什么是过载保护？短路保护与过载保护的区别是什么？
什么是短路保护？什么是过载保护？短路保护与过载保护的区别是什么？短路保护和过载保护在日常生活中有极大的用处，不管是家电设备，抗阻原件、移动终端中都会使用到，那么短路保护和过载保护到底是怎么保护电路安全的，其原理又是什么呢？接下来小编一一为诸位解答。
什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。
对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
实例解答短路保护的工作原理短路保护电路是利用一个晶体管来采样输出电压，根据输出电压在短路前后的状态变化判断是否发生短路，从而实现短路保护短路保护电路及工作原理电路如图1所示短路保护电路及工作原理为了方便示意短路与否，接下来我们加入一个发光二极管做指示灯，如图2所示，短路发生后，放光二极管D3亮，消除短路后，重新启动电源，电路可以恢复正常工作，短路保护电路及工作原理如下工作原理如下：短路发生后，输出电压经过RA和RB采样得到电压值无法维持三极管Q1导通，于是Q1关断，电容C1被充电，连接AP3003 EN管脚的VEN随着时间的推移电压不断升高，表达式如（E-3）所示，VEN一旦高于EN 管脚的阈值电压，整个系统停止工作，实现了短路保护的功能。
常用的电动机的保护措施有哪些
常用的电动机的保护措施有哪些有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。
(l）短路保护因电动机绕组和导线的绝缘破坏，控制电器及线路破坏，误操作碰线等惹起线路短路故障时，用保护电器快速切断电源的举措为短路保护。
常用的短路保护电器有熔断器和自动空气断路器。
(2）欠压保护当电网电压降低时，电动机便在欠压下运行。
因为电动机载荷没有改变，因此欠压下电动机转矩降落，定子绕组电流增添，影响电动机的正常运行甚至破坏电动机，此时用保护电器切断电源，为欠压保护。
实现欠压保护的电器有接触器和电磁式电压继电器。
熔断器和热继电器不可以进行欠压保护，因为电动机在欠压下运行时．其定子绕组增添的幅度尚不足以使熔断器和热继电器动作，因此这两种电器不可以进行欠压保护。
(3）失压保护生产机械在工作时，因为某种原由此发生电网忽然停电，当从头恢复供电时，保护电器要保证生产机械从头起动后才能运行，不致造成人身和设施事故，这类保护为失压（零压）保护。
实现失压（零压）保护的电器有接触器和中间继电器。
(4）弱磁保护用保护电器保证直流电动机在必定强度的磁场下工作，不致造成磁场减弱或消逝，防止使电动机转速快速高升，甚至发生“飞车”现象，这类保护为弱磁保护。
在直流电动机励磁回路中．串入弱磁继电器（即欠电流继电器）可实现弱磁保护。
欠电流继电器工作原理：在直流电动机起动、运行过程中，当励磁电流值达到欠电流继电器的动作值时，继电器就吸合，使串接在控制电路中的常开触头闭合，同意电动机起动或保持正常运行；但当励磁电流减小好多或消逝时，欠电流继电器就开释，其常开触头断开，切断控制电路，接触器线圈失电，电动机断电停转。
(5）过载保护当电动机负载过大，起动操作屡次或缺相运行时，会使电动机的工作电流长时间超出其额定电流，致使电动机寿命缩短或破坏。
当电动机过载时，用保护电器切断电源的举措为过载保护。
(6）过电流保护用保护电器限制电动机的起动电流或制动电流，使电动机在安全电流值下运行，不致造成电动机或机械设施破坏，这类保护为过电流保护。
短路、过载、过流保护
短路保护、过载保护、零压保护的概念（转载）
短路保护、过载保护、零压保护的概念
每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护
对于防止电气设备内部发生短路的保护就叫做短路保护
零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电
?
3.??过载保护?
??过载是指电动机运行电流超过其额定电流但小于1.5倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。
?
??当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，
热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断
器或低压断路器等短路保护装置。
?
1）失压保护?
??电动机正常运转时如因为电源电压突然消失，电动机将停转。
一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。
失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。
?
??采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。
因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。
当电源电压。

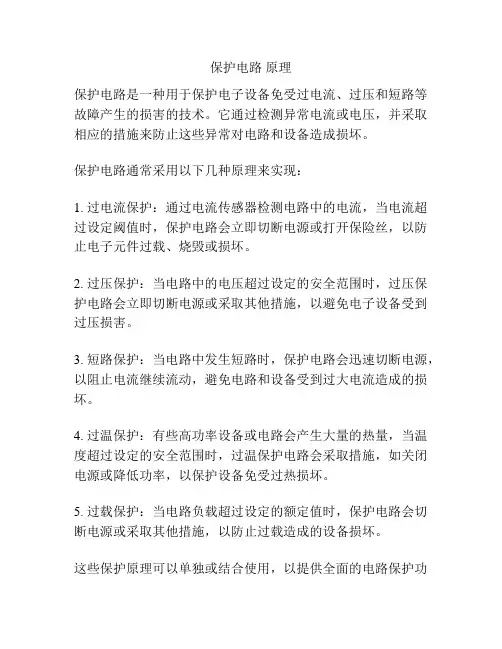

保护电路 原理
保护电路原理
保护电路是一种用于保护电子设备免受过电流、过压和短路等故障产生的损害的技术。
它通过检测异常电流或电压，并采取相应的措施来防止这些异常对电路和设备造成损坏。
保护电路通常采用以下几种原理来实现：
1. 过电流保护：通过电流传感器检测电路中的电流，当电流超过设定阈值时，保护电路会立即切断电源或打开保险丝，以防止电子元件过载、烧毁或损坏。
2. 过压保护：当电路中的电压超过设定的安全范围时，过压保护电路会立即切断电源或采取其他措施，以避免电子设备受到过压损害。
3. 短路保护：当电路中发生短路时，保护电路会迅速切断电源，以阻止电流继续流动，避免电路和设备受到过大电流造成的损坏。
4. 过温保护：有些高功率设备或电路会产生大量的热量，当温度超过设定的安全范围时，过温保护电路会采取措施，如关闭电源或降低功率，以保护设备免受过热损坏。
5. 过载保护：当电路负载超过设定的额定值时，保护电路会切断电源或采取其他措施，以防止过载造成的设备损坏。
这些保护原理可以单独或结合使用，以提供全面的电路保护功
能。
保护电路在电子设备中广泛应用，如计算机、手机、电视机、家用电器等，可以有效避免因电路故障而引发的火灾、电击、电流冲击等安全问题。
什么是短路保护？什么是过载保护？短路保护与过载保护的区别是什么？
什么是短路保护？什么是过载保护？短路保护与过载
保护的区别是什么？
短路保护和过载保护在日常生活中有极大的用处，不管是家电设备，抗阻原件、移动终端中都会使用到，那幺短路保护和过载保护到底是怎幺保护电路安全的，其原理又是什幺呢？接下来小编一一为诸位解答。
什幺是短路保护
短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。
对于一些有短路保护要求的设备，其短路保护。
煤矿井下供电三大保护
“三大保护 三大保护 ”
7）综合保护。电动机综保和照明综保等。 综合保护。电动机综保和照明综保等。 其中短路保护 保护接地和漏电保护是保证煤矿井下安全供电的三大保护 短路保护、 是保证煤矿井下安全供电的三大保护， 其中短路保护、保护接地和漏电保护是保证煤矿井下安全供电的三大保护， 它们是缺一不可的。 它们是缺一不可的。 为了避免井下电网所造成的各种危害， 煤矿安全规程》 为了避免井下电网所造成的各种危害，《煤矿安全规程》、《煤炭工业矿井 设计规范》对井下用电气设备、电压等级及管理方面等都做了具体规定， 设计规范》对井下用电气设备、电压等级及管理方面等都做了具体规定，在煤矿 井下供电系统中主要采取使用三大保护装置的措施。 井下供电系统中主要采取使用三大保护装置的措施。
井下电气保护
井下电气保护的类型
1）过流保护。包括短路保护、过载（过负荷）保护、断相。 过流保护。包括短路保护、过载（过负荷）保护、断相。 2）漏电保护。包括选择性和非选择性漏电保护、漏电闭锁。 漏电保护。包括选择性和非选择性漏电保护、漏电闭锁。 3）接地保护。包括局部接地保护、保护接地系统。 接地保护。包括局部接地保护、保护接地系统。 4）电压保护。包括欠电压保护、过电压保护。 电压保护。包括欠电压保护、过电压保护。 5）单相断线（断相）保护。 单相断线（断相）保护。 6）风电闭锁、瓦斯电闭锁。 风电闭锁、瓦斯电闭锁。
漏电保护
是多方面的，主要有如下几点： 漏电保护的作用是多方面的，主要有如下几点： • • • • 能够防止人身触电。 能够防止人身触电。 能够不间断地监视井下采区低压电网的绝缘状态， 能够不间断地监视井下采区低压电网的绝缘状态，以便及时采 取措施，防止其绝缘进一步恶化。 取措施，防止其绝缘进一步恶化。 减少漏电电流引起矿井瓦斯、煤尘爆炸的危险。 减少漏电电流引起矿井瓦斯、煤尘爆炸的危险。 防止短路电流所产生的电弧烧穿隔爆型电气设备的金属外壳， 防止短路电流所产生的电弧烧穿隔爆型电气设备的金属外壳， 或其外壳的温度升高，超过危险值，引起瓦斯、煤尘爆炸， 或其外壳的温度升高，超过危险值，引起瓦斯、煤尘爆炸，从 而提高了电气设备的防爆性能。 而提高了电气设备的防爆性能。 预防电缆和电气设备因漏电而引起的相同短路故障。 预防电缆和电气设备因漏电而引起的相同短路故障。特别是在 使用屏蔽电缆的情况下，相间短路必然先从接地漏电开始， 使用屏蔽电缆的情况下，相间短路必然先从接地漏电开始，致 使漏电保护装置首先动作，将故障排除， 使漏电保护装置首先动作，将故障排除，因而可防止短路事故 的发生。 的发生。
