船舶轴带发电机
船舶轴带发电机一、主要类型●频率变动型●频率稳定型●复合型l:轴带发电机；2 :晶闸管整流器；3 :电抗器；4 :晶闸管道变器；5 :短路电抗器；6 :同步调相机；7 :励磁变换器；8 :控制装置；9 :励磁变压器；10 :负载●关键问题：根据主机的运行条件，对主机转速的变化进行补偿，以获得恒频、恒压的电力转速补偿方式：无频率补偿型：发电机的频率随主机转速而变化频率补偿型：采用机械或电气的控制手段保持船舶电网的频率变距桨和轴带发电机工作原理:发电机与主机转轴靠机械传动装置（减速齿轮箱）联在一起缺点：①输出电源频率受主机负荷变化的影响；②可以和其他发电机并联运行，但时间不宜过长；③输出功率的大小受主机允许输出功率的限制；三、定距浆船舶的轴带发电机船舶电气安全管理一、船舶照明系统的维护保养1. 照明系统的维护周期和要求★测量线路的绝缘电阻检查灯头接线是否老化和开断检查室外灯具水密性能与锈蚀开航前，应检查航行灯、信号灯的供电电源、灯具及故障报警装置探照灯、运河灯在使用前应检查其电源、开关、连接电缆和灯具的水密性能及绝缘电阻情况2. 照明系统维护保养注意事项★尽量避免带电更换灯泡，更换的灯泡应与电源电压一致，功率不能超过灯具允许的容量。
在检修某些特殊部位，例如辅锅炉内部、柴油机曲轴箱、压载舱、储水柜等地方需用临时照明时，必须使用带有安全网罩的36 V以下的低压灯。
装卸易燃危险货物时，不可使用携带式货舱灯。
应急照明灯具应涂以红漆标记，以示区别。
经常检查灯泡是否良好，损坏的应及时更换.。
甲板、船桥等露天投光灯具，开灯前应先脱去帆布，用完要及时将帆布罩妥。
室外水密插座，通电前先检查插头螺母是否旋紧，取出插头前检查电源是否切断，用毕后应旋紧防水盖。
需要张挂彩灯时，要考虑到供电线路和开关的载流量、各相电流分配是否平衡，并要配备好保护装置。
油船严禁张挂彩灯二、船舶电气火灾的预防★1.电气设备起火原因电气设备的绝缘下降或损坏，电气线路发生短路、接地等故障引起的火花；电气设备长期过载、超负荷工作，温升超过允许值，甚至燃烧；继电器、接触器通断‘情况不良，灭弧不好；直流电机换向不好，换向火花过大；导体或电缆连接点松动，接触不好，引起局部发热甚至燃烧。
船舶轴带发电机系统的应用及经济性分析
内燃机与配件0引言在经济全球化的背景下，航运市场的竞争日渐激励，由于不断提高国际油价，导致价格产生剧烈变动，增加航运的生产成本与运营成本，经过相关人员的研究后，提出船舶节能技术，具有良好的经济性，可以减少能源消耗，受到航运人员的充分重视。
在20世纪80年代，轴带发电机获得初步应用，可以为船舶提供源源不断地能量，其主要利用轴上冗余功率，优化推进装置，从而实现节能的目的。
1船舶轴带发电机系统的特点与应用技术方案1.1轴带发电机系统特点在现代科技化社会，人民日渐增强节能意识与环保意识，更加注重轴带发电机的运用，为航运减少能源消耗与经营成本。
在功率输出轴上连接着轴带发电机，在发电过程中，主要利用主机功率余量，发电机可以转化主机的冗余功率，使其向发电机的机械能转变，将会降低15-20%的电能消耗，确保船舶主机处于最佳状态，可以长期运行，对增强经济性具有重要意义[1]。
发电机装置从频率稳定型的角度分类，可以分为交流式和直流式等旋转变流机、晶闸管逆变器式和静止式等感应恒频式、油压驱动式和涡轮连轴节式等定速类等。
轴带发电机可以节省燃料费用，具有较高的经济性，其主要采用GCR 系统，主机转速与电源频率成正比关系，在恒定转速下，可以同时使用发电机与CPP ，若是想要改变工况航行时，在确保螺旋桨转速恒定的情况下，可以对螺距进行适当调整，确保供电频率与发电机转速不变。
轴带发动机具有众多优势，主要包括以下几点：第一，可以提高燃料效率，节省燃料费用。
第二，可以为机组的稳定运行提供保障，减少维修费用与维修工作量。
第三，使用轴带发动机可以代替柴油机组，有利于减少油耗。
第四，可以缩短机组工作时间，减少辅机的使用，进而节省一定的机舱空间。
第五，不但可以减少机舱热源，而且可以降低产生的噪音，使机舱的工作环境获得改善[2]。
1.2轴带发电机应用技术方案目前采用的轴带发电机主要分为两种类型，一种是变距桨船舶，其主要利用变距桨进行调整，根据实际情况，合理控制转向和主机转速，使其保持在恒定的范围内。
船舶电机与电力拖动系统
交流伺服电动机的接线图和相量图
(a）接线图
1
(b) 相量图
控制电压 与电源电压 频率相同，相位相同或反相。
放 大 器
检 测 元 件
控制信号
+
–
+
–
控制绕组
交流伺服电动机的工作原理与单相异步电动机有相似之处。
对控制电机的主要要求：动作灵敏、准确、 重量轻、体积小、耗电少、运行可靠等。
伺服电动机可分为两类：
伺服电动机又称执行电动机。其功能是将输入的电压控制信号转换为轴上输出的角位移和角速度，驱动控制对象。
交流伺服电动机 直流伺服电动机
4.1 伺服电动机
伺服电动机可控性好，反应迅速。是自动控 制系统和计算机外围设备中常用的执行元件。
6
当 U1恒定不变时， U2与n 成正比，这样，
发电机就把被测装置的转速信号转变成了电压
信号，输出给控制系统。
速发电机的输出电压 U2与n 间存在着一定的非
由于铁心线圈电感的非线性影响，交流测
线性误差，使用时要注意加以修正。
01
02
03
04
05
06
综合上述分析可知：
直流测速发电机
直流测速发电机分永磁式和他励式两种。 两种电机的电枢相同，工作时电枢接负载电阻 RL。但永磁式的定子使用永久磁铁产生磁场， 因而没有励磁线圈；他励式的结构与直流伺服 电机相同，工作时励磁绕组加直流电压U1励磁。
2
测速发电机分为交流和直流两种类型。交流测速发电机又分为同步式和异步式两 种，这里只分析异步式交流测速发电机的工作 原理。
4.2 测速发电机
第10节船舶轴带发电机
2）频率补偿型S／C系统 这种系统中，采用机械或电气的控制手段使船舶电网 的频率保持轴带发电机装置组成的(CPP+S／c)属于这种 系统。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27
3）变距桨和轴带发电机装置组成(CPP+S／G) 该系统中，主机和轴带发电机之间装有减速齿轮装置。 船速取决于变距桨的螺距大小，主机转速及轴带发电机 的频率大致恒定。在CPP+S／G系统中，只在切换发电机 时，才可以和其它发电机并联运行，因为长时间并联运 行是非常困难的。 4）变距桨船舶轴带发电机装置的工作原理 由于变距桨船舶采用的主机都为定速定向型，在正 常航行时主机的转速维持在一个速度上(额定转速)，而 且主机的转向是一定的，不需要换向，航速是靠调节桨 叶的角度实现的，所以这类船舶大都采用轴带发电机不 需加恒频装置。轴带发电机与主机轴之间是靠机械传动 装置(减速齿轮箱)联在一个系统中，因此整个系统的组 成比较简单，其工作原理与系泊(辅助)发电机的工作原 理大致相同。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27
轴带发电机系统也存在一些缺点： • 船舶在港作业时，不能用轴带发电机供电，仍需要辅助 柴油发动机组供电。 • 对于交流电制的船舶，若非恒定转速的主机，则必须采 取特殊措施，保证电网的频率的恒定，故使整个系统变得 较为复杂。 • 一次投资(即造船成本)较大，虽然可以从营运成本降低的 好处中得到补偿，但是这个补偿是和轴带发电机的功率有 关(功率越大越好)，还与时间的利用率(即船舶在一年中航 行的时间)有关。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/10/27

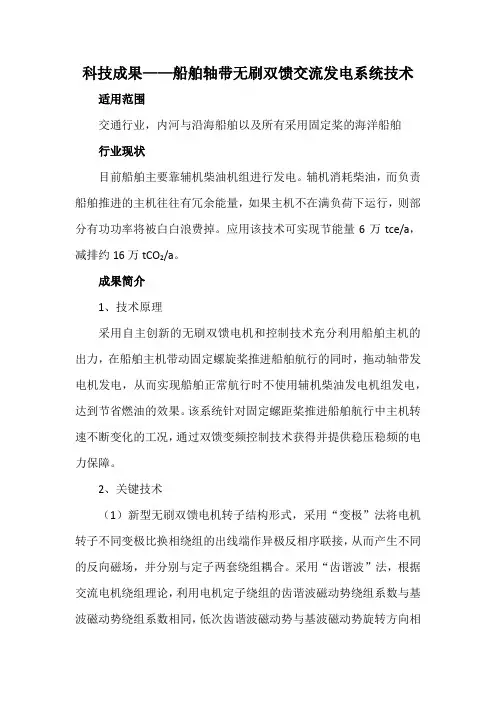

科技成果——船舶轴带无刷双馈交流发电系统技术
