数控机床故障诊断与维修 ppt
数控机床的故障诊断与维修

数控机床的故障诊断与维修
面对未来,我们需要不断学习新知识、掌握新技术,以适应制造业的发展需求
同时,我们也要关注行业动态,积极参与专业培训和研讨会,与同行交流经验,共同推动数控机床故障诊断与维修技术的进步
数控机床的故障诊断与维修
挑战与应对
面对未来数控机床的故障诊断与维修技术的快速发展,我们也面临一些挑战
绿色维修:随着环保意识的提高,未来的数控机床故障诊断与维修将更加注重环保和可持续发展。采用环保材料和技术进行维修,降低维修过程中的能源消耗和环境污染,实现绿色维修
远程诊断与维修:随着网络技术的发展,未来的数控机床故障诊断与维修将更加远程化。通过远程诊断系统,技术专家可以在远程控制中心对机床进行实时监测和诊断,提供维修建议和技术支持,大大缩短维修时间
数控机床的故障诊断与维修
参考文献
[
1] 李宏胜,朱强. 数控机床故障诊断与维修
[
M]. 北京: 机械工业出版社, 2019
[
2] 王岩. 数控机床电气控制与故障诊断
[
M]. 北京: 化学工业出版社, 2020
数控机床的故障诊断与维修
数控机床的故障诊断与维修
015] 刘美俊. 基于大数据的数控机床故障预测与维修策略研究
预测性维护:通过数据分析和预测模型,对数控机床的寿命和性能进行预测和维护。在故障发生之前,采取相应的维护措施,降低故障发生概率,提高机床的可靠性和稳定性
数控机床的故障诊断与维修
总结
数控机床的故障诊断与维修是保证机床正常运行的关键环节。通过掌握常见的故障类型、诊断方法和维修流程,结合实际案例进行分析和学习,可以更好地掌握数控机床的故障诊断与维修技能。同时,随着智能化、远程化、绿色化和预测性维护的发展,未来的数控机床故障诊断与维修将更加高效、准确和环保
数控机床串行主轴故障的诊断与维修

图7-2-6 三主轴连接示意图
02 数控机床串行主轴故障的诊断与维修
【知识拓展】
1.CNC 与主轴放大器之间的串行通信 当使用第三串行主轴时,使用主轴指令分线盒。从CNC 的JA41 连接到分线盒的
02 数控机床串行主轴故障的诊断与维修 【知识2. ai 系列伺服】
(1)ai 系列的伺服组成 ai 系列的伺服由电源单元(PSM)、主轴单元(SPM)、伺服单元(SVM)组成。
电源单元(PSM):提供伺服和主轴放大器工作所需要的DC 24V ;提供伺服和主 轴放大器逆变所需要的DC 300V ;提供伺服和主轴放大器制动的能量释放回路,再生 型制动——PSM(能量回馈到电网),能耗型制动——PSMR(能量通过电阻消耗)。
02 数控机床串行主轴故障的诊断与维修
【知识拓展】
2.FANUC 串行主轴控制多样性 (2)主轴定向
主轴定向是对主轴位置的简单控制,该运行方式使得主轴准确停止在某一固定位置, 一般用于换刀,主轴定向也称主轴准停。
主轴定向运行方式要求主轴具有主轴位置反馈检测功能。 (3)同步控制
同步控制可以使两个主轴同步。主轴同步是指两个主轴的速度同步。此外,同步 控制还可以进行两个主轴的旋转相位控制,所以,要求两个主轴电动机同样具有位置 反馈检测功能。主轴同步控制中,将接收S 指令一侧的主轴称为主控主轴。忽略S 指令, 同步于主控主轴进行旋转的主轴称为从控主轴。
速度控制是串行主轴控制的基本运行方式,主要指令有M03 S××× 或M04S××× 或 M05,M03 和M04 及M05 分别实现主轴正转、反转和停止,S××× 中××× 表示主轴速 度。任何一款FANUC 主轴都有此运行方式,物理连接时,必须把内置传感器接至主轴放 大器的JYA2。主轴停下来时,不固定于某个位置,而是随机停于某个位置。
数控机床故障诊断及维修

精选文档数控机床故障诊疗与维修实训报告系别:班级:姓名:学号:实训时间:.精选文档实训内容项目一主轴传动系统的故障维修与养护任务一变频主轴常有故障维修与养护任务二伺服主轴常有故障与养护项目二进给传动系统的故障维修与养护任务一超程故障维修任务二进给系统电气故障维修项目三数控系统的故障维修与养护任务一数据传输与备份任务二机床没法回参照点故障维修任务三参数设置项目四数控机床电气控制故障维修与养护任务一数控车床电气故障清除与养护项目五数控机床的安装与调试任务一滚珠丝杆的安装与调试任务二编码器的安装任务三数控机床性能调试.精选文档项目一主轴传动系统的故障维修与养护一实训目的认识变频主轴的构成熟习主轴的机械机构及变频器的接线,主要参数意义及设置方法能够进行变频主轴常有故障维修二实训设施THWLBF-1型数控车床维修技术实训查核装置图1-1THWLBF-1型数控车床维修技术实训查核装置本装置由数控车床系统交流伺服模块、变频调速模块、冷却控制模块、刀架控制模块、变压器、网孔板、其余协助功能模块和十字滑台等构成,经过此设施进行项目训练,能查验学生的团队协作能力,计划组织能力、交流交流能力、职业修养和安全意识等。
.精选文档三变频主轴常有故障维修与养护1.变频器的功能、连结与调试1)变频器操作面板说明图1-2变频器操作面板2)端子接线操作说明图1-3变频器接线端子图3)参数设置方法.精选文档(1)恢复参数为出厂值设置步骤操作显示1电源接通时显示的监督器画面2按PU键,进入PU运转模式PU显示灯亮EXT3按MODE键,进入参数设定模式P04旋转旋钮,将参数编号设定为ALLC ALLC5按SET键,读取目前的设定值。
06旋转旋钮,将值设定为117按SET键确立闪耀(2)改正参数的设定值设置步骤操作显示电源接通时显示的监督器画面0.00PU按EXT键,进入PU运转模式PU显示灯亮按MODE键,进入参数设定模式P0旋转旋钮,将参数编号设定为P1P1按SET键,读取目前的设定值。
毕业设计论文PPT答辩-FANUC-0i系统数控机床回参考点故障诊断与分析

第2章 数控机床的参考点
图2-3 增量栅格法返回参考点原理
10
第2章 数控机床的参考点
2、磁开关法
磁开关法是在机械本体上安装磁铁及磁感应原点开关 或者接近开关,当磁感应原点开关或接近开关检测到原点 信号后,进给电机立即停止,该停止点被认作为原点。磁 开关法常用于开环系统,由于开环系统没有位移检测反馈 装置脉冲编码器或光栅尺,所以不会产生栅格信号,通常 利用磁感应开关回零定位。
8
第2章 数控机床的参考点
继续移动。减速可削弱运动部件的移动惯量,使零 点停留位置准确。
(3)栅格法是采用脉冲编码器上每转出现一次的栅 格信号(又称一转信号PCZ)来确定参考点,当减速 撞块释放减速开关,触点状态由断转为通后,数 控系统将等待编码器上的第一个栅格信号的出现。 该信号一出现,工作台运动就立即停止, 同时数 控系统发出参考点返回完成信号,参考点灯亮, 表明机床回该轴参考点成功。有的数控机床在减 速信号由通(ON)转为断(OFF)后,减速向前继续 运动,当又脱开开关后,轴的运动方向与机床会 向相反的进给方向运动, 直到数控系统接受到第 一个零点脉冲,轴停止运动。同时数控系统发出 参考点返回完成信号,参考点灯亮,表明机床回 该轴参考点成功。
20
第3章 回零点的故障案例与分析
案例二: 某配套FANUC-0i系统的数控机床,回参考点动作正常,
但参考点位置随机性大,每次定位都有不同的值。 诊断:
由于机床回参考点动作正常,进一步检查发现,参考 点位置虽然每次都在变化,但却总是处在减速撞块放开后 的位置上。因此,可以初步判定故障的原因是由于脉冲编 码器“零脉冲”不良或丝杠与电动机间的连接不良引起的 故障。该机床伺服系统为半闭环结构,维修时采用隔离法, 脱开电动机与丝杆间的联轴器,手动压下减速开关,进行

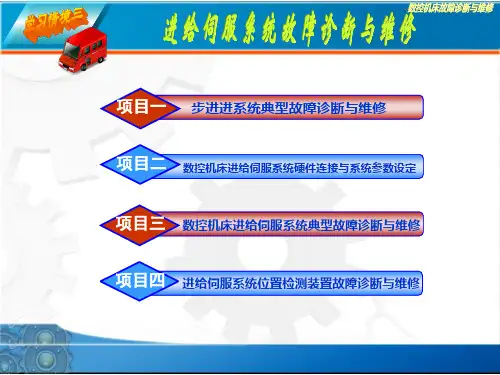

《数控机床故障诊断与维修》第三章进给伺服系统故障诊断与维修

支撑 知识
一、FANUC进给伺服系统
1)直流PWM伺服单元 2)交流S系列伺服单元 3)交流α系列伺服单元SVU、SVUC 4)交流α系列伺服单元SVM 5)交流αi系列伺服单元SVM 6)交流β系列伺服单元 7)交流βi系列伺服单元
1.FANUC进给伺服系统
2.FANUC伺服控制系统及FSSB总线
1) 电源模块的状态
显示
2) 标准进给驱动模块
的状态显示
FANUC进给伺服系统的连接
FANUC进给伺服系统参数的设定及初始化操作 SIEMENS 611U数字式交流伺服驱动器初始化
任务一 FANUC进给伺服系统的连接
任务描述
某企业进行机床数控改造,完成结构改造后,车间要 求连接数控车床的进给伺服系统。FANUC LTD和FANUC 0i MateTB系统数控车床进给伺服装置的连接工作任务单如下。
任务一 步进装置连接及参数设定
(2)STEP1、STEP2。设置电动机每转的步数。驱动器 WD3-007可将电动机的步数分别设置为500、1 000、5 000、10 000步。用户可以通过驱动器正面板上的两个拨码开关STEP1、 STEP2设置电动机的步数,见表3-13。
任务一 步进装置连接及参数设定
(1)指令接口 与CNC连接
(2)指令接口 与CNC连接
(3)以经济区 划为主、兼顾行政区 划设置分支机构
三、步进驱动系统常见故障
1.步进电动机过热报警
2.步进驱动器尖叫后不转
3.工作中停车
4.工作噪声特别大
5.“闷车”现象
6.电动机不转
7.步进电动机失步或多步
8.机床运转有抖动
9.步进电动机定位不准
(3)CURR.RED。设定半流功能。半流功能是指电动机带 电静止100 ms后,驱动器输出电流降为额定输出电流的60%,用 来防止电动机发热。当拨码开关CURR.RED设置为“OFF”时, 有半流功能;当设置成“ON”时,无半流功能。
数控机床故障诊断与维护-PPT

➢ 主轴性能
手动操作—高、中、低三挡转速连续进行 五次正、反转的起动、停止,检验其动作的 灵活性和可靠性。观察功率变化。
MDI方式—转速由低到高,允差±10%。 观察机床的振动以及2H高速运行温升情况。
主轴准停—五次正、反转的起动、停止, 检验其动作的灵活性和可靠性。
第二章 数控机床的验收及检测
➢ 进给性能
手动操作—高、中、低速进给和快速移动 的起动、停止、点动的灵活性和可靠性。一 级增量运行方式的误差。
MDI方式—快速移动(G00)和进给(G01) 速度,允差±5%。
软/硬限位—可靠性。
回原点—可靠性。
第二章 数控机床的验收及检测
➢ 自动换刀功能
手动/自动操作—通过手动和M06T指令自 动运行,检验换刀的可靠性、准确性、灵活 性和平稳性
第二章 数控机床的验收及检测
2.2.2 系统的连接(以FANUC-0I系统为例)
➢ 控制单元主板与I/O LINK
第二章 数控机床的验收及检测
➢ 控制单元主板与串行主轴及伺服轴的连接
第二章 数控机床的验收及检测
➢ 控制单元I/O板与显示单元的连接
第二章 数控机床的验收及检测
➢ 控制单元I/O板与内装I/O卡的连接
刀具交换时间—测定换刀时间是否符合要求
➢ 机床噪声
主轴箱、冷却风扇、液压油泵等噪声小于 85分贝。
第二章 数控机床的验收及检测
➢ 润滑装置 检查可靠性、泄露状况、油温、润滑点的 油量分配。
➢ 气、液装置 密封性、可调整性、工作状态
➢ 电气装置 ➢ 数控装置 ➢ 附属装置-冷却、排屑等
第二章 数控机床的验收及检测
第一章 绪论
1.3.2 故障的分类
数控机床的机械装调与维修ppt课件

滚动轴承
组成:内圈、外圈、滚动体、保持架
外圈
保持架
滚动体 内圈
最简单的轴承只有 滚动体;有些轴承 除以上四件外,还 增加有其他特殊零 件。如止动环、密 封盖等
42
滚动轴承
内圈:与轴颈相配; 外圈:与轴承座相配; 滚动体:将滑动摩擦转化为滚动摩擦; 保持架:防止滚动体直接接触。 常见的滚动体有六种形状
19
由调速电机直接驱动的主传动
实现方式:由主轴电机直接驱动 优点:这种方式大大简化主轴结 构,有效地提高主轴刚度。 缺点:主轴输出扭矩小,电机的 发热对主轴精度影响大。 适用场合:高速机床,可满足中、 高档数控机床对速度的控制要求
20
内装电动机主轴(电主轴)
内装式主轴电机又称电主轴 实现方式:主轴电动机与机床主轴合而为一,传动链为零,又称“零传动”。 应用:超高速数控机床。(美国、德国、日本、瑞士、意大利等工业发达国 家,都在高速数控机床上广泛采用了电主轴结构)
电主轴采用变频电机与机床的主轴合二
为一的结构形式,即变频电机的空心转子与 机床主轴零件过盈配合套装(热装)在一 起,带冷却套的定子装配(热装)在主轴 单元的壳体内直接与机床连接,成为集成 式电机主轴—电机的转子就是机床的主轴, 机床主轴单元的壳体就是电机座。
32
电主轴结构
转轴 支撑系统 电机定子 电机转子
35
电主轴结构
轴承 高速电主轴的核心支撑部件是高速 精密轴承。电主轴的轴承必须具有 高速性能好、动负荷承载能力高、 润滑性能好、发热量小等优点。近 年来,相继开发研制了陶瓷轴承、 磁浮轴承、液体动静压轴承、气体 静压轴承。
36
电主轴结构
定子与转子
电主轴的定子由具有高导磁率的优 质硅钢片叠压而成,定子内腔带有 冲制嵌线槽。定子通过一个冷却套 固装在电主轴的壳体上。 转子由转子铁芯、鼠笼和转轴三部 分组成。位于前后轴承之间,用热 压装配法与主轴产生过盈配合,由 过盈力传递扭矩。
数控加工中心机床常见故障诊断与维修

因素之一 , 因此学习数控机床故 障诊 断与维修技术和方法有重要 的意义 。本文 介绍 了数 控加工 中心机床在加 工过程 中经 常出现的机床故障 , 析了各种故障可能出现 的原 因 , 分 并给出 了行之有效 的维修方法 。
关键词 : 加工 中心 ; 故障诊断 ; 修 维
中 图分 类 号 :P0 . T36 3 文 献 标 识 码 : B 文 章 编 号 :04— 4 0 2 1 )2— 0 9— 2 10 02 (0 2 0 0 5 0
出现 的故障 , 了各种故 障可能 出现 的原 因 , 给 出 分析 并 了行之 有效 的维 修方 法 。实践 证 明 , 些方 法 能 有效 这 地提高 故障产生 后 的解 决 效率 和处 理 质 量 , 其 它数 对 控机 床的故 障诊 断及维 修也具有 普遍意 义 。
参考 文献 :
学 出 版社 ,0 1 2 . 21 ()
a 连接 电缆接 触不 良。检查 连接 串行 主轴放 大器 .
( P 和 C C的 电缆 接 触 是否 良好 。检查 电缆 与插 S M) N 头连接是 否 紧 固 , 认 没 有 任何 折 断 或切 断 的地 方 。 确 检查 电缆是否 为双 绞线 , 否像 连 接说 明书上 所 述那 是
2 数 控加 工 中心机床 常 见故 障诊 断与 维 修
当数控机床 发生 故 障 时 , 维修 人 员不 要 急于 动手
处理 , 而应多做 调查 、 观察 和试 验 。故 障调查主 要是 向
作 时只偶然发 生 的故 障。 由于此类 故障在各 种条 件相
同的状态下 只偶 尔发生 , 因此 , 随机性故 障的原 因分析
b 液 压 系统 出现 问题 , . 油路 不 畅通 或液 压 阀 出现 问题 。检查 液压 系统 ;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
-
19
一、数控机床的验收
二)、数控功能 指令功能—指令的功能实现及准确性 操作功能—检验回原点、执行程序、进
给倍率、急停等功能的准确性 CRT显示功能—检验位置、程序、各种
菜单显示功能 三)、连续空载运行
进行8—16小时的空载自动连续运行
-
20
一、数控机床的验收
四)、验收检查项目 数控系统外观检查(各部分破损、碰伤) 控制柜元器件的紧固检查(接插件、接
线端子、元器件的固定) 输入电源电压、相序的确认 检查直流输出电压(24V 、5V) 确认数控系统与机床侧的接口 确认数控系统各参数的设定(最佳性能)
-
21
二、精度检验
1.几何精度检验(静态精度检验) 是综合反映机床关键零部件经组装后的综 合几何形状误差。有各坐标轴的相互垂直 度、台面的平行度、主轴的轴向和径向跳 动等检验项目。 2.定位精度检验 是测量机床各坐标轴在数控系统控制下所 能达到的位置精度。
-
14
五、课程的基本要求与特点
熟悉数控机床各组成部分的工作原理与结 构
确立数控机床故障诊断的基本思路与实施 诊断的步骤及注意事项
掌握常用测试仪器的使用方法
通过理论和实训环节的教学,能实施对数 控机床的故障分析和诊断。
课程涉及内容广,故障检测、分析难度高
-
15
第一章 数控机床维护及故障诊断
数控机床 故障诊断与维修
机电工程学院 数控技术系
-
1
绪论
一、数控机床的组成 数控机床由数控装置、伺服驱动装置、 检测反馈装置和机床本体四大部分组成, 再加上程序的输入/输出设备、可编程控制 器、电源等辅助部分。 1. 数控装置(数控系统的核心)由硬件 和软件部分组成,接受输入代码经缓存、 译码、运算插补)等转变成控制指令,实 现直接或通过PLC对伺服驱动装置的控制。
-
10
四、数控诊断技术的发展
1.通讯诊断(远程、海外诊断) 用户机床的通讯口通过电话线和维修 中心的专用通讯诊断计算机相连。 计算机发诊断程序 用户测试数据 计算机诊断结果和处理方法 用户 特点:实用简便;
有一定的局限性
-
11
四、数控诊断技术的发展
2. 自修复系统 当诊断软件发现数控机床在运行中某 一模块有故障时,系统在CRT上显示的同 时,自动寻找备用模块并接上。 特点:实用但成本比较高,而且只适 合总线结构的CNC系统。
-
3
二、数控机床故障诊断
1.故障的基本概念 故障—数控机床全部或部分丧失原有的功能。 故障诊断—在数控机床运行中,根据设备的 故障现象,在掌握数控系统各部分工作原理的前 提下,对现行的状态进行分析,并辅以必要检测 手段,查明故障的部位和原因。提出有效的维修 对策。
-
4
二、数控机床故障诊断
2.故障的分类 1)从故障的起因分类 关联性故障—和系统的设计、结构或性能等 缺陷有关而造成(分固有性和随机性)。 非关联性故障—和系统本身结构与制造无关 的故障。 2)从故障发生的状态分类 突然故障—发生前无故障征兆,使用不当。 渐变故障—发生前有故障征兆,逐渐严重。
-
12
四、数控诊断技术的发展
3. 人工智能专家故障诊断系统
-
13
4. 人工神经元网络(ANN)诊断 ANN具有联想、容错、记忆、自适应、 自学习和处理复杂多模式故障等特点。这 种方法将被诊断的系统的症状作为网络的 输入,将按一定数学模型所求得的故障原 因作为网络的输出,并且神经网络将经过 学习所得到的知识以分布的方式隐存在网 络上,每个输出神经元对应着一个故障原 伺服驱动装置是数控装置和机床主机之 间的联接环节,接受数控装置的生成的进给信号, 经放大驱动主机的执行机构,实现机床运动。 3. 检测反馈装置是通过检测元件将执行元 件(电机、刀架)或工作台的速度和位移检测出 来,反馈给数控装置构成闭环或半闭环系统。 4. 机床本体是数控机床的机械结构件(床身 箱体、立柱、导轨、工作台、主轴和进给机构等。
-
17
一、数控机床的验收
一)、机床性能 进给性能
通过回原点、手动操作和手动数据输入 方式操作,检验正、反向的低、中、高 速的进给运动的起动、停止、点动等动 作的平稳性和可靠性。并检查回原点的 准确性和可靠性,软、硬限位是否确实 可靠。
-
18
一、数控机床的验收
一)、机床性能 自动换刀性能
通过手动和M06指令自动运行,检验换 刀的可靠性、灵活性和平稳性并测定换 刀时间是否符合要求。 机床噪声 主轴箱、冷却风扇、液压油泵等噪声小 于85分贝。
-
5
3)按故障发生的性质分类 软件故障—程序编制错误、参数设置 不正确、机床操作失误等引起。 硬件故障—电子元器件、润滑系统、 限位机构、换刀系统、机床本体等硬件损 坏造成。 干扰故障—由于系统工艺、线路设计、 电源地线配置不当等以及工作环境的恶劣 变化而产生。
-
6
4)按故障的严重程度分类 危险性故障—数控系统发生故障 时,机床安全保护系统在需要动作时, 因故障失去保护动作,造成人身或设 备事故。 安全性故障—机床安全保护系统 在不需要动作时发生动作,引起机床 不能起动。
第一节 数控机床的验收与精度检测 第二节 数控机床的维护 第三节 数控机床的故障处理 第四节 数控系统故障诊断的方法 第五节 数控机床的抗干扰
-
16
第一节 数控机床的验收与精度检测
一、数控机床的验收 1.机床性能 主轴性能
手动操作—高、中、低三挡转速连续进 行五次正、反转的起动、停止,检验其 动作的灵活性和可靠性。观察功率、转 速、主轴的准停及机床的振动情况。
-
7
3. 数控系统的可靠性 数控机床除了具有高精度、高效率和 高技术的要求外,还应该具有高可靠性。 衡量的指标有: MTBF—平均无故障时间 MTTR—排除故障的修理时间 平均有效度A: A=MTBF/(MTBF+MTTR)
-
8
数控设备使用寿命—故障频率曲线
-
9
