光纤传输语音电路设计课程设计
光纤传感课程设计
光纤传感课程设计报告题目：光纤PWM音频传输系统学院（系）：年级专业：学号：学生姓名：指导教师：教师职称：一、设计要求1、掌握光纤模拟和数字通信系统的工作原理；2、掌握PWM调制方式的工作原理及其解调方法；3、完成光纤PWM音频传输系统的电路和光路设计。
二、设计方案本题目要求包含四个过程，分别是1.让语音信号通过麦克风转化成电信号。
2.电信号通过放大器放大（一级放大或二级放大）和三极管放大，用LED将电信号转变成光信号输出。
3.通过光纤作为传输介质，有雪崩光电二极管（PIN）接收，将光信号转变为电信号，电信号由放大器放大。
4.最后，电信号转换成音频信号，由喇叭输出。
三、系统工作原理1，语音信号转换成电信号：我们把语音信号（说话的声音）通过麦克风，转化成电信号，麦克风正极接驱动电源，麦克风负极串联个分压电阻接地，经过转化后的电信号由麦克风的负极输出。
（在课程设计过程中所用的麦克风没用正负极的区分，我们人为的给它设定个正负极）2，输入端电信号的放大：我们把电信号放大，需要以下两个步骤：第一，我们把从麦克风负极输出的电信号经过一个耦合电容（10微法左右就行）后在与放大器（运放）相连，目的是消除噪声，经过放大器对电信号的放大倍数应该在100倍左右，如果用一级放大器放大100倍很可能失去电信号的线性关系，所以我采用了两级放大，一级放大倍数乘以二级放大倍数就等于总的放大倍数。
我的两个放大电路都是电压串联负反馈放大电路，电压信号都从放大器的正输入端输入，串联一个1千欧的安全电阻，放大器的负输入端接电阻R1在接地，反馈端的反馈电阻R2也接在放大器的负输入端。
我的一级放大电路和二级放大电路都是这样设计的，其中：一级放大电路的R2比R1等于5，二级放大电路的R2比R1等于15，这样我的总共的放大倍数就等于（5+1）*（15+1）=96倍，接近100倍，满足要求。
第二，把从放大器输出的电压信号在经过一个耦合电容（C9），大小也是在几微法就行，目的也是消除噪声。
语音信号光纤发射机的设计
【 关键词 】数字； 语音通信 ； 光发射机
【 中图分类号】 Ｔ Ｐ ３ １ １
ａ ｕ ｄ ｉ ｏ ｃ ｏ ｍｍｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ． Ｐ ｉｎ ｒ ｃ ｉ ｐ ｌ ｅ ｓ ｆ ｏ ｔ ｈ ｅ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｄ ｅ ｓ ｉ ｇ ｎ ｉ ｎ ｇ ｍｅ ｔ ｈ ｏ ｄ ｓ ｆ ｏ ａ ｕ ｄ ｉ ｏ ｉ ｆ ｂ ｅ ｒ — ｏ ｐ ｔ ｉ ｃ ｔ ｒ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ ａ ｒ ｅ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｅ ｄ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ，ａ ｎ ｄ ｔ ｈ ｅ ｐ ｒ ｏ ｇ ｒ ｅ ｓ ｓ ｏ ｆ ｄ ｅ ｓ ｉ ｇ ｎ ｉ ｎ ｇ ａ ｄ ｉ ｇ ｉ ｔ ａ ｌ ａ ｕ ｄ ｉ ｏ ｆ ｉ ｂ ｅ ｒ — ｏ ｐ ｔ ｉ ｃ ｔ ｒ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ ｗｈ ｉ ｃ ｈ ｔ ａ ｋ ｅ ｓ ｔ ｈ ｅ ａ ｕ ｄ ｉ ｏ ｃ ｏ ｄ ｅ ｃ ＡＤ ７ ４１ １ １ ａ ｎ ｄ ｌ ｉ ｇ ｈ ｔ － ｅ ｍｉ ｔ ｔ ｉ ｎ ｇ ｄ ｉ ｏ ｄ ｅ ＨＦ ＢＲ－ １ ４１ ４ ａ ｓ ｔ ｈ ｅ ｃ ｏ ｒ ｅ ｃ ｈ ｉ ｐ ｉ ｓ ａ ｌ ｓ ｏ ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｅ ｄ ． Ｓ ｙ ｓ ｔ ｅ ｍ ｄ ｅ ｓ ｉ ｇ ｎ ｅ ｄ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｉ ｓ ｓ ｕ ｉ ｔ ａ ｂ ｌ ｅ ｆ ｏ ｒ ｕ ｓ ｅ ｉ ｎ ａ ｕ ｄ ｉ ｏ ｃ ｏ ｍｍｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｓ ｙ ｓ ｔ ｅ ｍｓ ｗ ｈ ｉ ｃ ｈ ｗ ｏ ｒ ｋ ｉ ｎ ｅ ａ ｓ ｙ ｉ ｎ ｔ ｅ ｆ ｒ ｅ ｒ ｅ ｄ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｓ ．
语音信号的无线光发送和接收
一、设计题目1.设计语音光无线发送电路2.设计语音光接收电路3.设计语音接收放大电路二、设计要求1.将由麦克风输入的语音信号通过光电调制电路调制到可见光上，然后通过无线传输到接收端，经过光电解调之后，恢复为语音信号，并能通过喇叭还原出原来的声音。
2.性能参数要求：要求噪声小，无失真；信号源可为音乐或语音。
三、分析设计1.系统工作原理电源驱动麦克风，说话时产生的振动改变麦克风的电阻，实现语音信号的产生。
由于隔掉直流后的信号很小，所以通过前级放大电路，将放大后的信号用以驱动LED发光。
通过硅光电池接收光，将光信号转换成电信号。
同样由于接收到的电信号很弱，通过后级放大电路滤噪放大，得到较强的交流信号，驱动喇叭放出还原后的语音信号，从而实现语音信号到光信号的转换。
系统框图如下所示：2.模块分解（1）语音发送电路设计语音信号经过麦克风转化成相应的电信号，经过C1把直流信号隔离掉，再经过R2、R5、C2进行低通滤波，将高频噪声滤掉。
这个时候出来的语音信号有点小，我们便在其后用一个运算放大器进行语音信号的初级放大。
电路图如下：仿真结果如下:（2）电光转换电路设计经过初级放大的语音信号大概为Vpp=500mv。
该信号经过一个典型的三极管共发射极电路进行电压和电流的放大。
放大后经过一个典型的电压跟随器进行前后级的耦合。
此时的信号已经满足我们的要求，电流在30mA到100mA变化。
但是经过实验验证，此时三极管的工作功率过大，非常容易烧坏。
所以，我们后续经过三个并排的电压跟随器，进行分流，这样每一个三极管经过的电流都不会太大，对后续电路影响微乎其微。
然后，30mA到100mA的电流信号通过发光二极管（我们用的发光二极管为高亮白色发光二极管，一般运用在手电筒上面，这样光信号的发射有效距离大大增加）抓转化成光信号发送出去。
电路图如下：仿真结果如下：1.波形显示：可以看出输出波形良好，无失真。
2.频率响应：经过验证，该系统在信号为10Hz到700MHz下均能达到良好的放大，声音信号一般为20Hz到20Khz，所以该系统对于声音信号有着良好的响应。
光纤通信实验七 图像语音全双工光纤综合传输系统
实验七图像语音全双工光纤综合传输系统实验
一、实验目的
1.学习并掌握计算机RS232通信技术。
2.掌握时分复用技术和波分复用技术的灵活搭配使用
二、实验内容
1.实现四台计算机和语音同时通信
三、实验仪器
1.光纤实验系统1 台
2.光纤跳线1 根
3.计算机若干台串口通信电缆若干根（数量根据计算机数量配置）
4.示波器1台
5.1310nm/1550nm波长波分复用器2个
四、实验原理
本实验主要实现了模拟图像、数据在同一光纤中传输。
在实际应用中，光纤有时用来传输数据，有时又用来传输模拟信号。
五、注意事项
1.在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。
六、实验步骤
1.实验框图如下，参考前面的实验自己设计连线方式并连接好。
2.打开系统电源。
调节光收发模块的状态，使计算机数据能够正常传输，图象能够正常传输。
计算机计
算
机
计
算
机
算机1
算
机
2算
机
3
七、实验总结
此实验学习了图像/语音全双工光纤综合传输系统实验，了解了基于计算机RS232的通信技术，经过本次实验深入的对光纤通信系统的传输进行了学习。
掌握了时分复用技术和波分复用技术的灵活搭配使用。
对图像语音全双工光纤综合传输系统有了基本的理解。

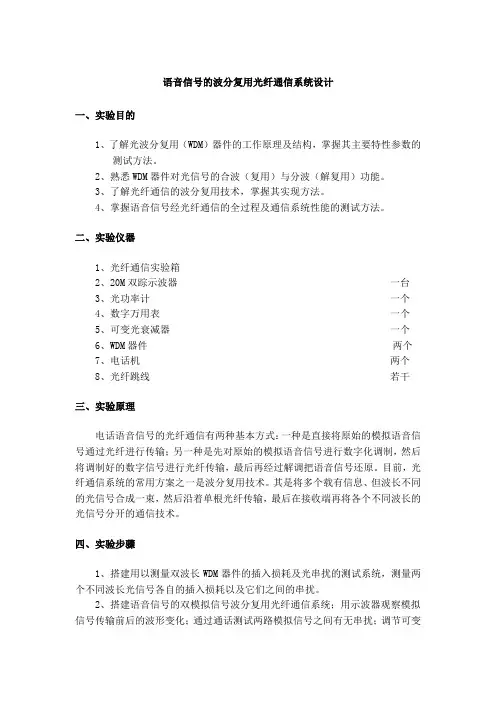

语音信号的波分复用光纤通信系统设计
语音信号的波分复用光纤通信系统设计一、实验目的1、了解光波分复用（WDM）器件的工作原理及结构，掌握其主要特性参数的测试方法。
2、熟悉WDM器件对光信号的合波（复用）与分波（解复用）功能。
3、了解光纤通信的波分复用技术，掌握其实现方法。
4、掌握语音信号经光纤通信的全过程及通信系统性能的测试方法。
二、实验仪器1、光纤通信实验箱2、20M双踪示波器一台3、光功率计一个4、数字万用表一个5、可变光衰减器一个6、WDM器件两个7、电话机两个8、光纤跳线若干三、实验原理电话语音信号的光纤通信有两种基本方式：一种是直接将原始的模拟语音信号通过光纤进行传输；另一种是先对原始的模拟语音信号进行数字化调制，然后将调制好的数字信号进行光纤传输，最后再经过解调把语音信号还原。
目前，光纤通信系统的常用方案之一是波分复用技术。
其是将多个载有信息、但波长不同的光信号合成一束，然后沿着单根光纤传输，最后在接收端再将各个不同波长的光信号分开的通信技术。
四、实验步骤1、搭建用以测量双波长WDM器件的插入损耗及光串扰的测试系统，测量两个不同波长光信号各自的插入损耗以及它们之间的串扰。
2、搭建语音信号的双模拟信号波分复用光纤通信系统；用示波器观察模拟信号传输前后的波形变化；通过通话测试两路模拟信号之间有无串扰；调节可变光衰减器的衰减量，观察光纤线路损耗对模拟信号的失真度有无影响。
3、搭建语音信号的双数字信号波分复用光纤通信系统；用示波器观察数字信号编码后的波形和译码前的波形有何变化；通过通话测试两路数字信号之间有无串扰；调节可变光衰减器，观察光纤线路损耗对数字信号的误码率有无影响。
4、搭建语音信号的模拟信号与数字信号混合的波分复用光纤通信系统；观察模拟信号波形与数字信号波形的不同之处；测试模拟信号与数字信号之间有无串扰；观察光纤线路损耗对模拟信号和数字信号哪个的通话质量影响较大。
五、实验报告要求1、实验报告中应清楚地写明实验名称、实验目的和所用的实验仪器；对实验原理和实验步骤要有详细的描述，要记录实验中的注意事项。
光纤传输语音电路设计
东北石油大学课程设计课程光电检测技术题目光纤传输语音电路设计院系电子科学学院专业班级学生姓名 _________________________________ 学生学号 _________________________________ 指导教师2015年3月13日东北石油大学课程设计任务书课程光电检测技术_______________________________________________________ 题目光纤传输语音电路设计_______________________________________________ 专业_________________________ 姓名__________________ 学号__________________ 主要内容：应用集成电路、光敏二极管、三极管，设计光电发射与接收电路，光纤传输语音信号的功能。
基本要求：1）设计光纤传输语音信号的框图。
2）设计光信号发射电路及光信号接收电路。
3）传输距离200米左右。
4）调试安装。
5）完成课程设计总结报告。
主要参考资料：1）李芳健编著.光纤通信相关技术[M].北京：机械工业出版社,2010.11.2）雷御堂编著，光电信息技术[M].北京：电子工业出版社.2006.4.3）黄继昌等编著.检测专用集成电路及应用[M].北京：人民邮电出版社，2006.10.完成期限2015.3.9~2015.3.13指导教师_______________________专业负责人_____________________2015年3月9日第1章概述1.1选题背景光纤传输语音技术其实就是光纤通信技术。
光纤通信技术的出现和发展，是基于电力通信的基础上的。
光纤通信，即光导纤维通信，是以光波作为信息载体，以光导纤维作为传输媒介，以实现信息传递的一种通信方式。
随着当今世界科技的迅猛发展，光纤通信技术从光通信中脱颖而出，已成为现代通信的主要支柱之一，也是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具，在现代电信网中起着举足轻重的作用。
光纤语音系统传输报告
光纤语音传输系统的研制1、课程设计的要求（1）发射部分采用信号调制，用音频信号调制光信号；（2）利用光纤传输，接收部分进行解调、滤波和放大；（3）语音信号复原的功放设计；（4）其他可发挥和扩展的功能。
2、方案认证与选择光纤语音传输电路的工作原理：音频信号最初是声波，由发送器的电子麦克风转换为电信号。
此电信号由LM358组成的音频放大器放大，然后借助光电管将电信号转换为光信号。
光信号送入塑料光缆。
在光缆的另一端，发射器产生的光信号照射到接收器的光电管上。
光电管再将其转换为电信号，此电信号经过LM358被放大并送入扬声器转换为声波，从而完成光纤语音传输的目的。
此次电路设计初拟以下两个设计方案，经过分析选择了二号方案进行制作。
原因是方案一电路比较复杂，多用了1个LM385芯片，LM78L05芯片增加了工作量和成本，所以不采用这种电路设计方案。
光纤语音传输系统由光电发射部分和光电接收部分两部分组成。
Proteus仿真电路图如下：方案一：光电发射器电路光电接收器电路方案二：光电发射器电路光电接收器电路3、光纤语音传输系统设计 3.1 系统框图（包括原理分析）光纤语音传输电路的工作原理：音频信号最初是声波，由发送器的电子麦克风转换为电信号。
此电信号由红外发射端led 转换为光信号，光信号送入接收端，在光电接收器的另一端，发射器产生的光信号照射到接收器的红外接收led 端上，此时光电号再将其转换为电信号。
此电信号经过LM358被放大和滤波，并送入扬声器转换为声波，达到语音信号复原从而完成光纤语音传输的目的。
3.2 硬件设计（包括每个硬件电路图模块、每个器件作用，选择依据，参数匹配等） 光电发射模块电路：包扩滑动变阻器RV1、RV2，电阻R3、R2，电容C5、C9，三极管NPN ，红外发光二极管。
仪器作用：RV1滑动变阻器：调制声音大小；RV2滑动变阻器：调节静态工作点，保证电路不失真； C5：隔直流； C9：滤波；R3，三极管NPN 和红外发光二极管构成驱动红外发光二极管电流大小的电路，R3电阻大小控制红外发光二极管电流大小，R3越小，驱动电流越大。
光纤通信课程设计
课程设计报告课程名称通信系统综合实验课题名称多路数据+多计算机+单路图像/语音全双工光纤传输系统专业班级学号姓名指导教师2013年11 月26 日2013年12 月15 日湖南工程学院课程设计任务书课程名称多路数据+多计算机+单路图像/语音全双工光纤传输系统课题通信系统综合实验专业班级通信工程学生姓名学号指导老师审批任务书下达日期2013年11 月26 日任务完成日期2013年12 月15 日目录1．多路数据+多计算机+单路图像/语音全双工光纤传输系统 (1)1.1 课程设计目的 (1)1.2 课程设计主要任务 (1)1.3 实验设备 (1)1.4 各模块的设计方法及框图 (2)1.4.1多路数据＋多计算机＋单路图像图像/语音全双工光纤综合传输系统框图 (2)1.4.2 各模块设计方法 (3)1．5 设计结果及其分析 (4)1.5.1 整体连线图 (4)1.5.2 各个检测点的波形输出 (4)1.5.3 计算机通信结果 (7)2．收获及体会 (8)3．评分表 (9)1．多路数据+多计算机+单路图像/语音全双工光纤传输系统1.1课程设计目的1.掌握变速率时分复用的实现方法。
2.掌握变速率时分复用的原理、实现方法。
3.学习并掌握计算机RS232通信技术。
4.掌握时分复用技术和波分复用技术的灵活搭配使用。
5.实现数字和语音同时通信。
1.2课程设计主要任务多路数据＋多计算机＋单路图像/语音全双工光纤综合传输系统的实验：4路数据＋3台计算机＋1路图像图像/语音全双工光纤综合传输系统实验1.3实验设备1.光纤通信实验系统1台。
2.示波器1台。
3.光纤跳线2根。
4.计算机4台5.若干串口通信电缆若干根（数量根据计算机数量配置）。
6.1310nm/1550nm波长波分复用器2个。
7.电话2部。
8.摄像头1个。
9.监视器1个。
1.4 各模块的设计方法及框图1.4.1多路数据＋多计算机＋单路图像图像/语音全双工光纤综合传输系统框图图 1 多路数据＋多计算机＋单路图像图像/语音全双工光纤综合传输系统框图计算 计算 计算 机一机二 机三1.4.2 各模块设计方法变速率时分复用的框图如下：码速调整：将输入信号用128kbit/s 的时钟进行CMI 编码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学课程设计2016年2月26日东北石油大学课程设计任务书课程光电检测技术题目光纤传输语音电路设计专业应用物理姓名于栋超学号120901340224主要内容：应用集成电路、光敏二极管、三极管，设计光电发射与接收电路，光纤传输语音信号的功能。
基本要求：1）设计光纤传输语音信号的框图。
2）设计光信号发射电路及光信号接收电路。
3）传输距离200米左右。
4）调试安装。
5）完成课程设计总结报告。
主要参考资料：1）李芳健编著.光纤通信相关技术[M].北京：机械工业出版社, 2010.11.2) 雷御堂编著，光电信息技术[M].北京：电子工业出版社. 2006.4.3) 黄继昌等编著.检测专用集成电路及应用[M]. 北京：人民邮电出版社，2006.10. 完成期限指导教师专业负责人年月日第1章概述1.1选题背景光纤传输语音技术其实就是光纤通信技术。
光纤通信技术的出现和发展，是基于电力通信的基础上的。
光纤通信，即光导纤维通信，是以光波作为信息载体，以光导纤维作为传输媒介，以实现信息传递的一种通信方式。
随着当今世界科技的迅猛发展，光纤通信技术从光通信中脱颖而出，已成为现代通信的主要支柱之一，也是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具，在现代电信网中起着举足轻重的作用。
近年来，光纤通信的发展速度之快、应用面之广是通信史上罕见的，这主要在于它的通信容量大，传输距离远，信号串扰小，保密性能好，传输质量佳，抗电磁干扰，而且尺寸小，重量轻，寿命长，成本低等特点。
光纤通信技术应用迅速增长，自1977年光纤系统首次商用安装以来，电话公司就开始使用光纤链路替代旧的铜线系统。
今天的许多电话公司，在他们的系统中全面使用光纤作为干线结构和作为城市电话系统之间的长距离连接。
提供商已开始用光纤铜轴混合线路进行试验。
这种混合线路允许在领域之间集成光纤和同轴电缆，这种被称为节点的位置，提供将光脉冲转换为电信号的光接收机，然后信号再经过同轴电缆被传送到各个家庭。
近年来，作为一种通信信号传输的恰当手段，光纤稳步替代铜线是显而易见的，这些光缆在本地电话系统之间跨越很长的距离并为许多网络系统提供干线连接。
光纤是一种采用玻璃作为波导，以光的形式将信息从一端传送到另一端的技术。
今天的低损耗玻璃光纤相对于早期发展的传输介质，几乎不受带宽限制并具有独一无二的优势，点到点的光学传输系统由三个基本部分构成：产生光信号的光发送机、携带光信号的光缆和接收光信号的光接收机。
光纤传输设备传输方式可简单的分成：多模光纤传输设备和单模光纤传输设备。
光缆传输的实现与发展形成了它的几个优点。
相对于铜线每秒1.54MHz的速率，光纤网络的运行速率达到了每秒2.5GB。
从带宽看，很大的优势是：光纤具有较大的信息容量，这意味这能够使用尺寸很小的电缆，将来就不用更新或者增强传输光缆中信号。
1.2发展前景目前，在光纤通信领域应用方面有几个发展热点。
首先是超高速传输系统和向超大容量波分复用系统的演进，现在虽然取得了一定的突破，但还是处于试验研究阶段。
然后是光传送联网技术，即建立既可以实现超大容量光网络和网络扩展性、重构性、透明性，又允许网络的节点数和业务量的不断增长、互连任何系统和不同制式的信号的光联网。
建设一个最大透明的、高度灵活的和超大容量的国家骨干光网络，不仅可以为未来的国家信息基础设施(NJJ)奠定一个坚实的物理基础，而且也对我国下一世纪的信息产业和国民经济的腾飞以及国家的安全有极其重要的战略意义。
从国内方面来看，在国内各研发机构、科研院所、大学的科研人员的共同努力下，我国已研制开发了一些具有自主知识产权的光纤通信高技术产品，取得了一批重要的研究与应用成果。
这些研究工作和突出成果为O-TIME(光时代)计划的实施奠定了坚实的基础，为我国的信息基础设施建设做出了重大贡献。
现在光纤通信技术虽然已经发挥出了巨大的作用，但还有许多应用能力处于闲置，今后随着社会经济的不断发展，作为经济发展先导的信息需求也必然不断增长，光纤通信技术在应用需求的推动下，一定会有日新月异的发展！第2章光纤传输语音电路设计原理2.1光纤传输语音电路根据设计任务要求作出如图1的电路框图：图1 光纤传输语音电路图发射器元器件选择：IC1选用LM358集成电路。
VQ1选用BC547三极管。
C1选用0.1μF单体电容。
VD选用IF-E96光电发射器(蓝底粉红点)。
其他元件如图所示。
接收器元器件选择：VT选用IF-D93光电检测器(黑底红点)。
C2、C3、CA、C6均选用0.1μF单体电容。
其他元器件如图所示。
此电路可以通过1mm塑料光缆传送语音。
发射器电路板(KIT26 T)上有一个话筒和调制LED发光的线路。
LED装在塑料壳中以便于连接FO光缆进行发送。
在接收器(KIT26 R)板上有光电接收器、扬声器及用于将检测到的光信号变为电信号、放大并且转换为声波的电路。
语音信号以光波形式在光缆内传输、不受任何电场和磁场的影响。
传输距离远，抗干扰能力强。
每个电路板需要一个9V电池，但连续使用时建议使用整流电源。
装置中安装有4.3m直径1mm的塑料光缆。
此线路能很好地传送信号通过183m光缆。
注意：这里使用的塑料光缆不是1μm的玻璃光缆,使用玻璃光缆可以在更远的距离(约32km)内通信。
而塑料光缆实验应用十分方便，而且在电子噪声环境中进行短距离通信有明显的抗干扰效果。
此电路组装在单面印制线路。
整体流程图如下图：图2光电检测电路模块组成框图2.2元器件的选择2.2.1LM358集成电路图3 LM358集成电路LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358 的封装形式有塑封8引线双列直插式和贴片式。
LM358集成电路的特点：.内部频率补偿.低输入偏流.低输入失调电压和失调电流.模输入电压范围宽，包括接地.差模输入电压范围宽，等于电源电压范围.直流电压增益高(约100dB).单位增益频带宽(约1MHz).电源电压范围宽：单电源(3—30V) .双电源(±1.5 一±15V)2.2.2BC547三极管功率三极管的主要作用是电流放大，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多，这就是功率三极管的放大作用。
IC 的变化量与IB变化量之比叫做功率三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。
），功率三极管的放大倍数β一般在几十到几百倍。
工作电压/电流用这个参数可以指定该管的电压电流使用范围。
特征频率fT 当f= fT时，三极管完全失去电流放大作用。
如果工作频率大于fT，电路将不正常工作。
hFE 电流放大倍数。
VCEO 集电极发射极反向击穿电压，表示临界饱和时的饱和电压。
PCM 最大允许耗散功率。
封装形式指定该管的外观形状，如果其它参数都正确，封装不同将导致组件无法在电路板上实现。
2.2.3IF-E96光电发射器IF-E96是一款低成本，高速，可见红色LED封装在一个“无连接器”式的塑料光纤包。
输出频谱是由一个砷化镓铝产生,其峰值在660nm处，PMMA塑料光纤的最佳传输窗中的一个。
器件封装设有一个内部的微透镜和一个精密模制PBT外壳以最大化光耦合到标准1000微米芯塑料光纤缆。
在IF-E96的性能/价格比是高VOL-特别有吸引力UME设计应用。
可见红色输出在PMMA低衰减塑料光纤，并有助于排除故障的安装。
当与一个IF-D96使用 PHOTOLOGIC探测器对IF-E96可以达到5 Mbps的数据率。
快速转换时间和低衰减使IF-E96为一个优秀的设备选择低成本的模拟和数字数据链路可达75米。
IF-E96光电发射器特点：.低成本高性能 .在低成本高性能.可见红色输出辅助故障排除.传输损耗低用PMMA塑料光纤.快速转换时间.配合标准1000μm的核心护套塑料光纤电缆.无需光学设计.内部的微透镜的高效光耦合.廉价的塑料外壳连接器.连接器，纤维少终止.不透光的房屋提供无干扰的传输.符合RoHS规定2.3IF-D93光电检测器IF-D93是装在一个“无连接器”式的塑料光纤包非常高灵敏度光电复合探测器。
对IF-D93的光学响应的范围是从400到1100纳米，使得它具有广泛的可见光和近红外LED和其它光源相容。
这包括用于最佳的发送在PMMA塑料光纤fiber.The探测器包650纳米可见红色LED设有一个内部的微透镜和一个精密模制PBT外壳，以确保与标准1000μM芯塑料光纤缆高效光耦合。
对IF-D93是适合于需要高灵敏度的低速光链路。
触发速率高达每千是可能使用IF-D93和一个合适的LED 源。
光电复合晶体管的操作提供了非常高的光增益，省去了扩增后在许多电路。
综合对IF-D93的设计使得它在各种简单，具有成本效益的解决方案。
IF-D93光电检测器特点：.配合使用标准1000μM芯护套塑料光纤电缆.没有光学设计要求.价格便宜，但坚固的塑料外壳连接器.内部的微透镜的高效光耦合.连接器，纤维少终止.不透光的房屋提供干扰自由传输.非常高光灵敏度.符合RoHS规定第3章光纤传输语音电路设计3.1整体电路图与工作原理3.1.1根据设计要求设计给出总体电路图图 4 发射器电路图图 5 光电接收电路线路说明：音频信号最初是声波，由发射器的电子麦克风转换为电信号。
此信号由LM358组成的音频放大器放大，并且借助于一个单独的晶体管控制LED 的端电压将电信号转换为光信号。
光信号送入塑料光缆。
在光缆的另一端，光信号照射到接收器的光电管上。
光电管再将其转换成为电信号。
此信号被放大并送入扬声器转换为声波。
如果不能工作，焊接质量差是电路不工作的最常见的原因。
首先在明亮的光线下仔细检查所有焊点，其次查看所有元件（包括IC和电解电容器）是否在PCB板的正确位置。
最后，用万用表检查各器件的电压。
再检查是否正确地处理了光缆的端头，并且正确地插入了发送器的LED和接收器中。
第4章安装与调试发射器元器件选择：IC1选用LM358集成电路。
VQ1选用晶体三极管。
C1选用0.1μF单体电容。
VD选用IF-E96光电发射器(蓝底粉红点)。
其他元器件如图所示。
接收器元器件选择：VT选用IF-D93光电检测器(黑底红点)。
