步进电机是否坏了怎么检查
步进电机是否坏了怎么检查
步进电机是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作。
通常，步进电机出现不能正常工作的情况，可以借助什么方法判断步进电机是否坏了呢?今天电工学习网小编将和您分享两种实用的方法，能快速、轻松的进行判断。
如果步进电机不能正常工作，判断其是否坏了的方法有两种：
第一，在不接任何设备和线的情况下，把步进电机的每根线分开，不要碰线，用手转动转轴，好电机，应该是只需要一定的力，就可以顺利的转动，中间无卡的现象，若中间出现某个位置较卡或完全无法转动时，表明电机已坏，可能是轴承移位，内部转子和定子磨损。
损坏原因应为受外力过大导致。
可以用万用表量“相邻”两相的阻抗，应该都等于产品给出的线圈阻抗。
如果上设备检测空转时，应该能达到规定的转速，在一般的转速时，发出的噪音应平稳。
除此以外就需要带负载测试。
具体测试参数就需要结合负载转矩和电机的转矩等。
把线都拧到一起，电机越大，拧动所需要的力越大，一般的
步进电机根本就无法靠人力拧动。
(拧一起的线越多，所需要的力越大。
)若无效时，表明线圈坏。
上设备检测，空转时，应该能达到规定的转速，在一般的转速时，发出的噪音应平稳。
除此以外就需要带负载测试。
具体测试参数就需要结合负载转矩和电机的转矩等。
第二，把线都拧到一起，电机越大，拧动所需要的力越大，一般的步进电机根本就无法靠人力拧动。
(拧一起的线越多，所需要的力越大。
)若无效时，表明线圈坏。
针对同步电机而言，除了以上的方法外，就是需要仔细观察其转子，这是不能忽略的。
如果转子上有缝隙，不错位且较小，指甲都不能够嵌入，动力性能至少打8折以上，此时极容易出现丢步的可能，建议更换;而伺服电机其致命弱点就是装卸时不能够敲打，很容易把里面的编码器振坏。
伺服电机其动力线圈烧坏的几率相当低，编码器和接头损坏都是常见的，而伺服故障常见的也就是编码器故障。

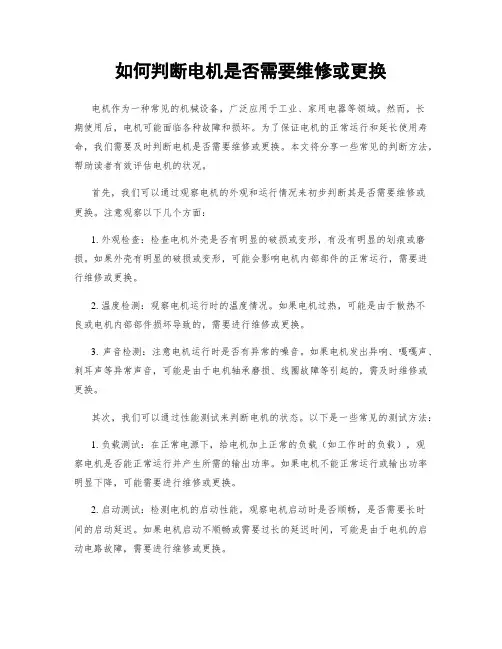

如何判断电机是否需要维修或更换
如何判断电机是否需要维修或更换电机作为一种常见的机械设备，广泛应用于工业、家用电器等领域。
然而，长期使用后，电机可能面临各种故障和损坏。
为了保证电机的正常运行和延长使用寿命，我们需要及时判断电机是否需要维修或更换。
本文将分享一些常见的判断方法，帮助读者有效评估电机的状况。
首先，我们可以通过观察电机的外观和运行情况来初步判断其是否需要维修或更换。
注意观察以下几个方面：1. 外观检查：检查电机外壳是否有明显的破损或变形，有没有明显的划痕或磨损。
如果外壳有明显的破损或变形，可能会影响电机内部部件的正常运行，需要进行维修或更换。
2. 温度检测：观察电机运行时的温度情况。
如果电机过热，可能是由于散热不良或电机内部部件损坏导致的，需要进行维修或更换。
3. 声音检测：注意电机运行时是否有异常的噪音。
如果电机发出异响、嘎嘎声、刺耳声等异常声音，可能是由于电机轴承磨损、线圈故障等引起的，需及时维修或更换。
其次，我们可以通过性能测试来判断电机的状态。
以下是一些常见的测试方法：1. 负载测试：在正常电源下，给电机加上正常的负载（如工作时的负载），观察电机是否能正常运行并产生所需的输出功率。
如果电机不能正常运行或输出功率明显下降，可能需要进行维修或更换。
2. 启动测试：检测电机的启动性能。
观察电机启动时是否顺畅，是否需要长时间的启动延迟。
如果电机启动不顺畅或需要过长的延迟时间，可能是由于电机的启动电路故障，需要进行维修或更换。
3. 能效测试：测试电机的能效情况。
通过测量电机的输入功率和输出功率，计算电机的能效。
如果电机的能效明显低于正常水平，可能是由于电机内部损耗过大，需要进行维修或更换。
最后，我们还可以参考电机的使用年限和维修历史来判断是否需要维修或更换。
通常来说，电机的使用寿命与其质量、使用环境和维护情况有关。
如果电机已经使用了很长时间，并且频繁需要进行维修，那么考虑更换电机可能会更经济和可行。
当然，这些方法只是初步判断电机是否需要维修或更换的参考，具体情况还需要操作工程师或专业技术人员进行详细分析和判断。
线切割步进电机坏了什么症状
线切割步进电机坏了什么症状线切割步进电机是数控线切割机的重要组成部分，它负责控制线切割运动的精准度和稳定性。
当线切割步进电机出现故障时，会影响整个线切割机的工作效率和精度。
下面就来介绍线切割步进电机可能出现的一些故障症状及应对方法。
症状一：线切割速度不稳定如果线切割步进电机出现故障，可能会导致线切割速度不稳定，表现为切割速度时快时慢，影响了整个工件的加工效果。
这可能是由于电机内部零部件磨损或连接线路松动导致的。
应对方法：首先，检查线切割步进电机的连接线路是否牢固，有无松动现象。
其次，检查电机内部零部件是否正常，需要及时更换损坏零部件，保证电机运转正常。
症状二：线切割精度下降线切割步进电机负责控制线切割头在工件表面的移动，一旦电机故障会导致线切割精度下降，影响工件加工质量。
线切割头在运动过程中出现抖动或漂移，是精度下降的表现。
应对方法：如果发现线切割精度下降，首先需要检查线切割步进电机的传动系统是否存在问题，如皮带、轴承等是否磨损严重。
同时还需要检查电机本身是否存在损坏，必要时更换故障电机。
症状三：线切割头停止运动线切割步进电机突然停止运动，导致工件加工中断，可能是由于电机本身发生故障或者控制系统失效引起的。
这种情况会严重影响生产进度和工件加工效率。
应对方法：当线切割头停止运动时，首先需要检查控制系统是否正常工作，可以重启线切割机进行故障诊断。
如果确定是电机故障，需要及时更换线切割电机，确保线切割机正常运转。
症状四：线切割头发生异常声响如果线切割步进电机发出异常声响，可能是由于电机内部零部件磨损或不平衡引起的。
这种情况说明电机已经出现问题，需要及时处理，否则会对整个线切割机造成更严重的影响。
应对方法：当听到线切割头发出异常声响时，应立即停止线切割机的运转，并查看电机内部零部件是否存在异常。
必要时需要拆卸电机进行维修或更换零部件，确保电机正常运转。
综上所述，线切割步进电机是线切割机中至关重要的部件，一旦出现故障会对线切割加工产生严重影响。
电机有哪些故障检查方法和技巧
电机有哪些故障检查方法和技巧电机在出现问题和故障后悔严重影响设备的安全与正常运行，那么对此你知道该怎么去检查电机的故障与问题吗?以下是店铺为你整理的电机的故障检查方法，希望能帮到你。
电机的故障检查方法一看：观察电动机运行过程中有无异常，其主要表现为以下几种情况。
1.定子绕组短路时，可能会看到电动机冒烟。
2.电动机严重过载或缺相运行时，转速会变慢且有较沉重的"嗡嗡"声。
3.电动机正常运行，但突然停止时，会看到接线松脱处冒火花;保险丝熔断或某部件被卡住等现象。
4.若电动机剧烈振动，则可能是传动装置被卡住或电动机固定不良、底脚螺栓松动等。
5.若电动机内连接线接触点和连接处有变色、烧痕和烟迹等，则说明可能有局部过热、导体连接处接触不良或绕组烧毁等。
二听：电动机正常运行时应发出均匀且较轻的"嗡嗡"声，无杂音和特别的声音。
若发出噪声太大，包括电磁噪声、轴承杂音、通风噪声、机械摩擦声等，均可能是故障先兆或故障现象。
1. 对于电磁噪声，如果电动机发出忽高忽低且沉重的声音，则原因可能有以下几种。
(1)定子与转子间气隙不均匀，此时声音忽高忽低且高低音间隔时间不变，这是轴承磨损从而使定子与转子不同心所致。
(2)三相电流不平衡。
这是三相绕组存在误接地、短路或接触不良等原因，若声音很沉闷则说明电动机严重过载或缺相运行。
(3)铁芯松动。
电动机在运行中因振动而使铁芯固定螺栓松动造成铁芯硅钢片松动，发出噪声。
2.对于轴承杂音，应在电动机运行中经常监听。
监听方法是：将螺丝刀一端顶住轴承安装部位，另一端贴近耳朵，便可听到轴承运转声。
若轴承运转正常，其声音为连续而细小的"沙沙"声，不会有忽高忽低的变化及金属摩擦声。
若出现以下几种声音则为不正常现象。
(1)轴承运转时有"吱吱"声，这是金属摩擦声，一般为轴承缺油所致，应拆开轴承加注适量润滑脂。
(2)若出现"唧哩"声，这是滚珠转动时发出的声音，一般为润滑脂干涸或缺油引起，可加注适量油脂。
步进电机常见故障及处理优秀课件
步进电机常见故障及处理优秀课件
A
B' 1 C'
42
C 3B A'
A
B'
C'
C
B
A'
A相通电，转子1、
3齿与A、A' 对齐。
A、B相同时通电，
A、A' 磁极拉住1、3齿， B、B' 磁极拉住2、4齿，
转子转过15，到达左图 所示位置。
要使平均电流大，尽可能提高驱动电压，使采 用小电感大电流的电机。
步进电机常见故障及处理优秀课件
二、步进电机的分类：
按转矩产生的原理可分为:
1.反应式步进电机; 2.永磁式步进电机; 3.混合式步进电机；
从电流的极性上可分为:
1.单极性步进电机; 2.双极性步进电机
步进电机常见故障及处理优秀课件
从控制绕组数量上可分为:
U、V、W接电机动力线，PE是地； L、N接供电电源；
步进电机常见故障及处理优秀课件
华中数控
控制信号说明： PULSE：脉冲信号输入端，每一个脉冲的上升沿使
电动机转动一步。 DIR：方向信号输入端，如“DIR”为低电平，电
机 按顺时针方向旋转； “DIR”为高电平电机按 逆时针方向旋转。
CW： 正转信号，每个脉冲使电机正向转动一步。 CCW：反转信号，每个脉冲使电机反向转动一步。
DIR+——电机转动方向控制信号； RESET+—复位信号，用于封锁输入信号； READY+—报警信号； PULSE-、DIR-、RESET-和READY-短接为公共地；
RDY
步进电机及驱动常见故障分析与处理
驱动器噪音
总结词
驱动器噪音表现为电机在运行过 程中发出异常声响，可能是由于 电机内部元件损坏、电机安装不 良等原因引起的。
详细描述
在处理噪音故障时，应先检查电 机内部元件是否正常，再检查电 机安装是否牢固，最后检查电机 运行参数是否正常。
03
步进电机及驱动故障处理 方法
电机失步处理方法
总结词
电机失步是指电机运行过程中出现步数丢失的现象，可能是由于驱动器故障、电机本身问题或控制信 号问题等原因导致。
步进电机及驱动常见 故障分析与处理
目录
• 步进电机常见故障分析 • 步进电机驱动器常见故障分析 • 步进电机及驱动故障处理方法 • 步进电机驱动器故障处理方法 • 预防性维护和保养建议
01
步进电机常见故障分析
电机失步
总结词
电机失步是指步进电机在运行过程中不能按照指令进行精确的定位或产生较大 的累计误差。
要点二
详细描述
当驱动器有噪音时，应首先检查电机是否正常，电机是否 有损坏或故障。然后检查驱动器是否正常，驱动器是否有 损坏或故障。接着检查线路是否正常，线路是否有短路或 断路等问题。最后检查负载是否过大，负载过大也会导致 驱动器噪音过大。
05
预防性维护和保养建议
定期检查和清洁
定期检查步进电机及驱动的外观， 确保没有明显的破损或异常。
清洁电机和驱动器表面，去除灰 尘和杂物，保持清洁的运行环境。
检查电机和驱动器的连接线，确 保没有松动或破损，如有需要应
及时更换。
定期更换磨损部件
定期检查步进电机及 驱动的轴承、齿轮等 关键部件，确保没有 过度磨损。
定期润滑电机和驱动 器的轴承，保证其顺 畅运转。
对于磨损严重的部件 应及时更换，避免影 响电机的正常运行。
怎样检测步进电机的好坏
、问：我公司机械加工的机床较多，有数控线切割、数控车床、数控磨床，设备武装较先进。
这些机床上都使用了型号各异的步进电机，一旦出现故障，判断维修起来比较困难。
以步进电机110BC380L为例，有时候抖动，有时转，有时不转，有时类似三相异步电机缺相时的情况。
现有如下问题请求老师指导。
为步进电机，其接线形式如下：根据电机接线端子数，即可确定其接线方式，当为6个端子时，为图2接线方式。
4个端子时为图1接线方式。
步进电机改变转向的方法与一般的三相异步电动机的方法完全相同，只要将A、B、C三相中任意两相的接线交叉即可改变其转向。
其内部绕组的绕线方式与三相异步电动机的接线方式是不同的。
具体方法可参阅有关的电机工艺书籍。
当用万用表检测绕组好坏时，分几种情况：检测绕组是否烧断时，比较简单，用万用表欧姆档测量OA、OB、OC电阻，通常为零点几欧时正常，电阻很大时，即说明绕组已烧断。
检测绕组是否接地时，可用万用表的大电阻档测量接成端子的任一端与机壳之间的电阻，如电阻较小，则说明绕组对地短路了，检测绕组是否接地用万用表并不可靠，最好是采用摇表，当绕组对地电阻在1兆欧及以上时为正常。
检测绕组的匝间短路用万用表通常无法测出，其精度达不到要求，此时必须要采用电桥进行测量。
第(2)问用万用表检查步进电机通电时的电压，必须用DC直流电压档，其测得的数值为驱动电源Vcc的1/3左右为正常，其理由如下：每一绕组上所通的电为直流脉冲，所以必须要采用DC档测量。
步进电机的脉冲宽度一般为脉冲周期的1/3，理论上说测得值应为1/3Vcc，但每一脉冲的前沿，在实际中都存在一个如图3所示的很大幅值、时间约1ms的尖冲信号，会给测量结果带来一定的误差。
通常只要三相电压测量值相等即可判定为正常。
另根据我们的经验，步进电机在运行过程中，高速状态运行比较平稳，速度较低时，出现抖动，这是正常的。
以上便是对所提三个问题的解答。
(湖南工程学院唐勇奇)如何简单判断方法（混合式步进电机）：1、上电能锁紧，力矩输出正常，转角正确，这个电机就是好的，否则就有问题；2、断电状态下，用手转动电机轴，注意各引出线不要短路，好的电机应当阻力均匀，可以用手转动；在把电机引出线拧在一起（短路），此时转动电机轴的力矩就是电机的标称力矩，也就是需要电机标称力矩那么大的力矩才能转动电机轴，否则电机就是坏的。
步进电机常见故障及处理
1
1
1.9
1
0
1
2.2
0
0
1
2.5
1
1
0
2.9
0
1
0
3.2
1
0
伺服内部参数[2]
0
伺服内部参数[3][4][5]
0
快移加减速时间常数
100
快移加速度时间常数
64
加工加减速时间常数
100
加工加速度时间常数
64
表2 硬件配置参数
地址 配置[1] 0 0
参数名
部件0
型号
5301
01
02
配置[0]
0
标识
不带反馈46
03
04
1
2
1）按驱动器前面板表格将细分数设置为16,将电机设置为57HS13步进电动机的额定电流.
拨码开关 细分数
SW5
SW6
SW7
SW8
-
+
世纪星
HNC-21
XS30
P1
P2
步进驱动器
MS535
57HS13
Байду номын сангаас
B-
步进电机与控制器连接框图
参 数 名
参数值
伺服驱动型号
46
伺服驱动器部件号
0
最大跟踪误差
0
电机每转脉冲数
400
伺服内部参数[0]
步进电机拍数 8
伺服内部参数[1]
脉冲列
1
2
3
4
5
6
一个不知道好坏的步进电机,如何测试其好坏？
千山
接个驱动器和脉冲发生器试一下不就可以吗
引用|回复
|管理
|设为最佳回复
|2008-12-09 16:40:122楼
学习小样儿
引用千山的回复内容:
接个驱动器和脉冲发生器试一下不就可以吗
难道楼主想用眼睛看出来？
引用|回复
|管理
|设为最佳回复
h200303
积分:38
帖子:8
注册:08-10-09
[个人博客][个人播客]
[加为好友][发送消息]
建议删除该贴!!|收藏|回复
|修改
|2008-12-09 11:07:09楼主
一个不知道好坏的步进电机，如何测试其好坏？谢谢！
总记录数8总页数1当前页1
1
引用|回复
|管理
|设为最佳回复
PKSKY
找个万用表量量绕组怎样？不就知道了啊
引用|回复
|管理
|设为最佳回复
|2009-05-25 11:50:154楼
jxq80
最直接,最简单的方法,把电机线短接啊一起,用手去拧轴,如果轴与短接前一样,没有励磁,那这个电机十有八九OVER了,当然,如果有励磁也不能保证一定OK,就要用匹配的好的驱动器测试了
引用|回复
|管理
|设为最佳回复
|2009-07-20 09:42:157楼
168888
引用ylf404的回复内容:
总结+添加自己的意见
1：如4楼所述，测试。先把各线分开，若转动时一圈中各位置，有的位置特别卡，坏了。要很平均。若把线凝一起后，锁不住，坏了。
2：如3楼和5楼，测线圈阻值。不过这个是测线圈的好坏，一般来讲，如果正常使用的话，还是很少会坏的。
空调步进电机检测方法
空调步进电机检测方法《空调步进电机检测方法：超实用秘籍大分享》嘿，小伙伴们！今天我就像个绝世高手要传授给你们独家秘籍一样，给大家讲讲空调步进电机检测方法。
这可是我自己摸索加上一些小经验积累出来的，保证超级有用，而且特别容易懂。
首先呢，咱们得知道什么是空调步进电机。
这玩意儿就像是空调里的一个小指挥家，指挥着空调的一些部件按部就班地工作，要是它出了毛病，空调就可能会抽风，不是风的大小不对，就是风向乱摆，就像一个没有指挥的乐队，乱成一锅粥。
那检测前我们要做啥呢？第一步，准备工具。
你就像个即将上战场的小战士，你的工具就是你的武器。
你得找个万用表，这万用表就像是医生的听诊器，能帮我们发现电机的“病症”。
还得准备一把螺丝刀，这螺丝刀就像开锁的小钥匙，用来打开空调的外壳，让我们能接触到步进电机。
我记得我第一次弄的时候，到处找螺丝刀，结果发现就在我眼皮子底下，还以为它长腿跑了呢，哈哈。
有了工具，我们就可以开始动手啦。
第二步，安全第一，一定要把空调的电源拔掉。
这就像跟电老虎说“拜拜”，要是你不小心触了电，那可就不是闹着玩的了，会被电得像只受惊的兔子一样跳起来。
拔掉电源后，用螺丝刀小心地打开空调的外壳。
这时候要温柔点，就像给空调脱衣服一样，别把它给弄伤了。
现在我们能看到步进电机了。
第三步，我们要用万用表来检测电机的绕组电阻。
这就好比是给电机做个体检，看看它的“血管”通不通。
把万用表调到电阻档，然后把表笔分别接到电机绕组的两端。
正常情况下，电阻值应该在一个特定的范围内。
如果电阻值为无穷大，那就像电机的“血管”堵塞了，这意味着绕组可能断开了；要是电阻值比正常范围小很多，就像电机的“血管”膨胀了，可能是绕组短路了。
我曾经就遇到过一个电机，电阻值特别小，当时我还以为我的万用表坏了呢，反复测了好几次才确定是电机短路了。
第四步呢，我们还要检查电机的连接线。
这些连接线就像小辫子一样，连接着电机和其他部件。
看看它们有没有松动或者断开的情况。
步进电机运行状态检测电路、方法及步进电机的调度方法
步进电机运行状态检测电路、方法及步进电机的调度方法全文共四篇示例，供读者参考第一篇示例：步进电机是一种常用的电机控制设备，广泛应用于各种自动化设备和系统中。
在实际应用中，步进电机的运行状态检测是非常重要的，可以通过检测步进电机的运行状态来确保设备正常运行，同时也可以及时发现电机运行异常并进行处理。
本文将介绍一种步进电机运行状态检测电路及方法，以及一种步进电机的调度方法，希望能对步进电机的控制和管理提供一定的帮助。
一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、比较器和控制器组成。
传感器负责检测步进电机运行状态的信号，将检测到的信号传递给比较器进行处理，比较器将传感器检测到的信号与设定的阈值进行比较，并输出相应的电平信号给控制器。
控制器根据比较器输出的电平信号对步进电机进行控制。
步进电机运行状态检测方法主要通过检测步进电机的转动速度、位置和电流等参数来确定电机的运行状态。
一般可以通过编码器或霍尔传感器来获取电机的实际运行状态，并将这些数据传递给控制器进行分析和处理。
通过实时监测电机的运行状态，可以及时了解电机的工作情况，从而做出相应的调整和控制。
二、步进电机的调度方法1.基于状态检测的调度方法基于任务调度的调度方法是一种根据步进电机的任务需求来进行调度和控制的方法。
通过事先设定电机的任务需求和优先级，可以合理地安排电机的工作任务，确保电机按照预定的计划进行工作，提高工作效率。
基于任务调度的调度方法还可以根据任务的紧急程度和重要性来进行优先处理，确保设备运行的稳定性和可靠性。
第二篇示例：步进电机是一种常见的电动机，广泛应用于自动控制和精密定位系统中。
在实际应用中，步进电机的运行状态检测是非常重要的，它可以帮助我们实时监测步进电机的运行情况，及时发现问题并进行处理，保证步进电机的稳定运行。
本文将介绍一种步进电机运行状态检测电路及方法，同时探讨步进电机的调度方法。
一、步进电机运行状态检测电路及方法步进电机运行状态检测电路主要由传感器、信号处理电路和显示/报警装置组成。
