内衬水泥砂浆防腐钢管防腐执行标准
推荐防腐钢管种类及执行标准
推荐防腐钢管种类及执行标准2篇防腐钢管是一种通过涂层或包裹方式对钢管进行处理的管道，以防止钢管受到腐蚀，提高其使用寿命和稳定性。
防腐钢管种类繁多，不同种类的防腐钢管具有不同的特点和适用范围。
本文将对防腐钢管的种类及其执行标准进行介绍。
一、聚乙烯(PE)防腐钢管聚乙烯(PE)防腐钢管是一种常见的防腐钢管，其内外涂覆一层聚乙烯塑料，可以有效隔离钢管与外界环境的接触，避免钢管被腐蚀。
聚乙烯(PE)防腐钢管具有耐酸碱、耐磨损、寿命长等特点，广泛应用于城市给水、石油、天然气等领域。
该种类的防腐钢管执行标准主要有GB/T 23257-2009《埋地钢管聚乙烯(PE)薄壁涂覆层3层结构技术规程》和SY/T 0413-2002《外防腐钢管聚乙烯(PE)双壁螺旋缠绕管技术规范》。
二、环氧树脂(Epoxy)防腐钢管环氧树脂(Epoxy)防腐钢管是一种优良的防腐钢管，其内外涂覆一层环氧树脂，形成一层具有耐腐蚀性的保护层，能够很好地保护钢管不被腐蚀。
环氧树脂(Epoxy)防腐钢管具有耐酸碱、耐磨损、耐高温等优点，广泛用于石油化工、海洋工程等领域。
该种类的防腐钢管执行标准主要有GB/T 23257-2009《埋地钢管聚乙烯(PE)薄壁涂覆层3层结构技术规程》和SY/T 0457-2012《钢管聚氨酯(PU)增塑型涂覆体系技术规范》。
三、玻璃钢(FRP)防腐钢管玻璃钢(FRP)防腐钢管是一种采用玻璃纤维增强塑料制作的防腐钢管，其内外表面均采用玻璃纤维布与树脂混合物进行层层铺设、固化而成，具有良好的耐腐蚀性能。
玻璃钢(FRP)防腐钢管具有耐酸碱、耐高温、抗冲击等特点，主要用于化工、冶金、环境工程等领域。
该种类的防腐钢管执行标准主要有GB/T 21238-2007《玻璃钢复合管道》和SY/T 6002-2006《玻璃钢复合管道技术规范》。
四、煤沥青防腐钢管煤沥青防腐钢管是一种以煤沥青为主要材料进行防腐处理的钢管，其内外表面经过煤沥青涂覆层处理，具有良好的防腐性能。
防腐钢管种类与执行标准
防腐钢管种类及执行标准防腐钢管产品适用于煤矿井下供排水、井下喷浆、正负压通风、抽放瓦斯、消防洒水等管网.电厂:热电厂工艺用水废渣、回水输送管道.消防:对于防喷淋、洒水系统的给水管路具有卓越的适用性。
1、石油天然气用3pe钢管防腐、二层聚乙烯(2PE)钢管防腐.标准:SY/T0413-2002 DIN306702、石油天然气用FBE防腐钢管(单层熔结环氧粉末防腐)钢管、2FBE(双层熔结环氧粉末防腐)钢管.标准:SY/T0315-97、SY/T0315-20053、供水管线水泥沙浆衬里钢管内防腐.标准:CECS10:894、环氧煤沥青玻璃布钢管防腐.标准:GB50268-97SY/T0447-965、供水管线IPN8710高分子无毒涂料钢管内防腐.标准:SY/T0457-20006、销售环氧煤沥青防腐涂料、IPN8710涂料、氯化橡胶防腐涂料、聚氨脂防腐涂料、等防腐涂料.7,高密度聚乙烯聚氨酯发泡保温钢管.标准:SY/T114-2000SY/T115-20011.2PE/3PE防腐3PE防腐:管道三层PE防腐结构:第一层环氧粉末(FBE>100um),第二层胶粘剂(AD)170~250um,第三层聚乙烯(PE)2.5~3.7mm.三种材料融为一体,并与钢管牢固结合形成优良的防腐层.管径范围Φ60~Φ14202PE防腐:管道二层PE防腐结构,第一层胶粘剂(AD),第二层聚乙烯(PE),二种材料融为一体,各层厚度同三层PE相同. 3PE防腐(三层聚乙烯)工艺是上世纪90年代后期从国外引进的先进防腐技术,它的全称为熔结环氧/挤塑聚乙烯结构防护层.3PE防腐技术综合了环氧涂层与挤压聚乙烯两种防腐层的优良性能,将环氧涂层的界面特性和耐化学特性与挤压聚烯防腐层的机械保护特性等优点结合起来,从而显著改善了各自的性能.其特点:机械强度高、耐磨损、耐腐蚀、耐热、耐冷、可应用于150度介质中,在寒冷地带均适应.因此,3PE防腐层是理想的埋地管线外防护层.据权威部门检测,用3PE防腐技术的埋地管道寿命可长达50年.2PE防腐(二层聚乙烯)管道二层PE防腐结构,第一层胶粘剂(AD),第二层聚乙烯(PE),二种材料融为一体,各层厚度同三层PE相同.由此看出区别在于:3PE防腐多了一个环氧粉末层,而环氧粉末耐腐蚀性能好、力学性能好、抗阴极剥离强,虽然它有表面处理严格、耐候性差、吸水率偏高等优点,但它适用于埋地管道海底管道,包覆层厚度仅为0.3~0.5毫米,使用寿命可达40~50年.2.预制聚氨酯保温管保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫,充分添满钢管与套管之间的间隙,并具有一定的粘接强度,使钢管、外套管及保温层三者之间形成一个牢固的整体.聚氨酯泡沫具有良好的机械性能和绝热性能,通常情况下可耐温120℃,通过改性或与其它隔热材料组合可耐温180℃.硬质聚氨酯保温管是黑料和白料混合发泡而成的一种绝热管壳.(1)白料的主要成分是含磷聚醚树脂、甘油聚醚树脂、乙二醇聚醚树脂,另外还需要加入阻燃剂、稳泡剂和催化剂.(2)黑料主要成分就是多苯基多异氰酸酯,纯度在90%.(3)外面那层玻璃钢是保温结构中的防潮层,是用玻璃丝布浸渍树脂制作成的,具有较强的耐候性和耐腐蚀性,也具有较强的硬度3.单层环氧粉末防腐单层环氧粉末防腐是近30年来发展起来的新型防腐层,采用静电喷涂工艺涂敷环氧粉末涂料,一次成膜.该涂层具有涂敷操作简单、无污染、涂层抗冲击和抗弯曲性能好、耐温性高等特点,在国外得到了广泛的应用.单层环氧粉末管道防腐钢管产品应用于:煤矿:适用于煤矿井下供排水、井下喷浆、正负压通风、抽放瓦斯、消防洒水等管网.电厂:热电厂工艺用水废渣、回水输送管道.消防:对于防喷淋、洒水系统的给水管路具有卓越的适用性.高速公路:电力、通讯、高速公路等电缆保护套管.市政工程:适用高层建筑给水、热网供热、自来水工程、燃气输送、埋地输水等管道.石油:石油输送管道、化工制药、印染等行业输送腐蚀性介质的工艺管道.污水处理:污水处理排放管、污水管以及生物池防腐工程.农业:农业灌溉用管、深井管、排水管等网路.4.2PP/3PP防腐3PP防腐:管道三层PP防腐结构:第一层环氧粉末(FBE50~100um),第二层胶粘剂(AD)250~400um,第三层聚丙烯(PP)1.4~4.0mm.三种材料融为一体,并与钢管牢固结合形成优良的防腐层,防腐层使用温度可达110度.管径范围Φ60~Φ14202PP防腐:管道二层PP防腐结构:第一层胶粘剂(AD),第二层聚丙烯(PP),二种材料融为一体, 各层厚度同三层PP相同.父亲的格局决定家庭的方向一个家庭的福气运道，不是凭空出现的，它是家庭成员共同努力得来的。
钢管水泥砂浆内防腐
应符合设计和规范的规定。
%
允许偏差mm
DN;3、-2
DN＞1800时: +4、-3
4．钢管表面除锈应符合现行标准和设计规定。其中工具除锈质量等级应达到St3级：喷（抛）射除锈质量等级应达到St2.5级：化学除锈等级应达到Pi级。
一
般
项
目
%
空鼓面积每平方米不得超过2处，每处不得大于100cm。
麻点、蜂窝等表面缺陷，面积每处不应大于5cm2。
麻点、蜂窝等表面缺陷深度mm
DN≤1000时,应≤2
%
1000＞DN≤1800时,应≤3
DN＞1800时,应≤4
合格数
合格率
优良数
优良率
施工单位
检查评定结果：
验收质量等级：
项目专业质量检查员：项目专业技术负责人：年月日
1．水泥砂浆内防腐施工前
钢管内壁的氧化铁皮、浮锈、焊渣、油污等应彻底清除干净。
内壁的焊接突起高度应≤防腐层设计厚度的三分之一。
%
管道竖向变形应≤设计规定，且≤管道内径的2%。
%
2．水泥砂浆内衬质量
裂缝：应≤0。8mm，沿管道枞向长度应≤管道的周长，且≤2.0m。
%
平整度：应以300mm长的直尺，沿管道纵轴方向铁靠管壁，量测防腐层表面和直尺间的间隙＜2mm。
监理（建设）单位
验收记录：
验收结论：
专业监理工程师：
（建设单位项目专业技术负责人）年月日

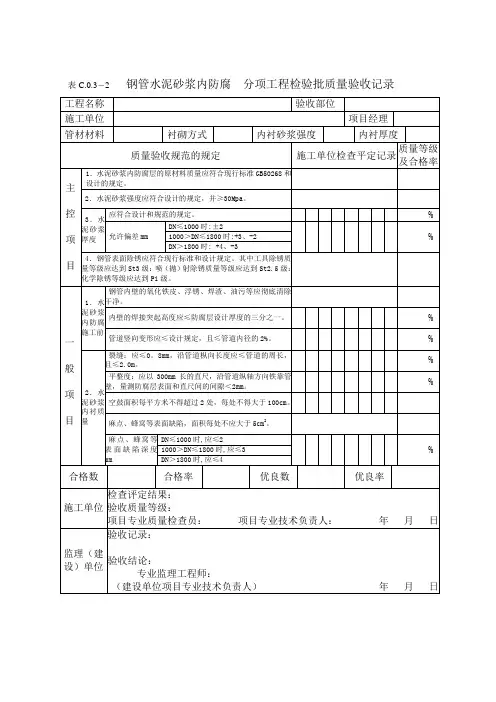

表C.0.3－2钢管水泥砂浆内防腐分项工程检验批质量验收记录
工程名称
验收部位
施工单位
项目经理
管材材料
衬砌方式
内衬砂浆强度
内衬厚度
质量验收规范的规定
钢管防腐内衬质量的主要要求
钢管防腐内衬质量的主要要求钢管内衬材料有水泥砂浆或环氧树脂等。
A.水泥砂浆内衬的质量要求a.内衬前检查管道椭园率不大于管内径的2％，管内壁无浮锈、杂物、油脂等，管内焊缝高度不大于内衬厚度的1/3。
b.水泥选用525号硅酸盐水泥，砂为干净中砂(粒径0.15～1.2mm)，水泥砂浆重量配比在1∶1～2内选用，坍落度宜取60～80mm，抗压强度≥30MPa。
c.内衬厚度及允许公差如表2。
d.水泥砂浆内衬后的内壁粗糙系数n≤0.012。
e.内衬因收缩引起的裂缝，当其宽度≤0.8mm，且轴向长度不大于园周长度和不大于2m时，可不修补，否则应修补。
f.表面缺陷(麻面、砂穴、空窝)面积大于5cm2，深度大于内补厚度允许公差值，空鼓面积大于400cm2则应修补。
B.环氧树脂内喷衬的质量要求内喷衬用环氧树脂的材质及作业要求，由于目前国家还没有相应标准，而是参考石油天燃气行业标准…SY/T4057--93‟标准提出以下要求:a.钢管内壁喷砂等方式除锈达到GB/T8923的Sa2.5级标准的要求，使管壁呈现金属本色；b.作内喷衬的液体环氧树脂应具有卫生部的卫生许可证，且施工过程中对人体无害；c.衬层总厚度≥400μm（通常喷涂五道，第一道底漆在喷砂除锈后一小时内完成，待表干后喷下一道）；d.涂层附着力达1～2级（试验方法GB1720）；e.表面硬度，用2H铅笔试划无划痕（试验方法GB6739）；f.柔韧性1.0mm（试验方法GB1731）；g.耐冲击性能≥4.9（试验方法GB1732）；h.粘度≥0.2Pa.s（试验方法GB1723）；i.细度≤80μm（试验方法GB1724）；j.表干时间≤4h，实干时间≤24h（试验方法GB1728）；k.甲组份固体含量≥70％，乙组份固体含量≥80％（试验方法GB1725）；·.分别在10％NaOH、30％H2SO4、10％NaCl中耐化学试剂性180d合格（试验方法GB1763）；m.耐盐雾性500h试验达一级（试验方法GB1771）；n.耐污水性100o；C 90d 合格（试验方法GB1733乙法）；o.喷衬后应抽检涂层厚度、孔隙、气泡，机械损伤等，对发现的缺陷及时修补。
管线砂浆内衬防腐施工方案
施工组织设计
编 制:王海红
审 核:王卫涛
审批：陈富军
河南省建安防腐绝热有限公司濮阳分公司
二00六年二月二十八日
胡十九块管线更换（防腐）管线砂浆内衬防腐
一、工程概况
该管线是根据油气集输生产需要新敷设的管线，根据设计要求，对该管线进行聚合物砂浆内衬防腐。该线φ159全长8.2km，分六段同时作业施工（详见施工作业分段示意图），有跨河起拱两处，为了加快施工进度，确保施工质量，具体施工技措如下。
巡线仪
台
1
2
清管器
φ159
套
18
9
接收机
台
1
3
涂敷器
φ159
套
12
10
定位仪
套
1
4
灰浆泵
UB.3型
台
3
11
发射机
个
1
5
搅拌机
250L
台
6
12
水罐车
辆
3
6
料斗
250L
台
3
13
拖拉机
辆
2
7
收发仓
φ159×1000
套
12
14
三马车
辆
3
八、主要技术措施
（一）质量技术保障
1、建立质量保证和监督体系，采取三监督。一是管理监督；二是技术监督；三是施工监督。清除一切可能影响质量的隐患。
玻璃钢外加固 全线试压 回填 投产。
五、玻璃钢外加固
内衬完工后，对中间检查短节的法兰及连接短节，进行玻璃钢外加固，具体结构及技术要求详见设计图。
六、质量检查
质量检查在首末端和中间设置检查短节进行检查，每一层的外观，均应平整光滑、无起皮、气鼓与漏涂等现象。砂浆层与管基体，环氧胶泥与砂浆层，以及防腐层与胶泥层，其粘结力必须牢固，采用直观敲击法检查。总厚度应控制在3.5-5.75mm。
钢管内衬砂浆标准
中国工程建设标准化协会标准埋地给水钢管道水泥砂浆衬里技术标准ＣＥＣＳ１０∶８９——————————————————————————————————主编单位：北京市市政设计研究院批准单位：中国工程建设标准化协会批准日期：1989年11月27日前言埋地给水钢管道水泥砂浆衬里技术，近年来在国内工程上已广泛应用并已获得成熟的经验。
给水钢管内壁采用水泥砂浆衬里，不但能防止管道内壁腐蚀结垢，延长管道使用寿命，并能保护水质，保持或提高管道输水能力，节省能源，具有显著经济效益和社会效益。
为满足设计、施工应用需要，保证工程质量，特制订本标准。
本标准参照国内外科学实验的成果，结合工程实践并经征求有关专家和单位的意见，经全国管道结构标准技术委员会组织审定。
现批准《埋地给水钢管道水泥砂浆衬里技术标准》，编号为ＣＥＣＳ１０∶８９，并推荐给各工程建设设计、施工单位使用。
在使用过程中，请将意见及有关资料寄交北京月坛南街乙２号全国管道结构标准技术委员会（邮政编码：１０００４５）。
中国工程建设标准化协会１９８９年１１月２７日目录第一章总则第二章材料第三章施工规定第一节一般规定第二节衬里用料的配制第三节衬里的施工及养护第四章衬里质量检测标准及方法第五章修补附录本标准用词说明附加说明第一章总则第１．０．１条为延长埋地给水钢管道的使用寿命，保护水质，保持或提高管道输水能力，确保水泥砂浆衬里的质量，特制订本标准。
第１．０．２条本标准适用于公称管径５００ｍｍ及以上埋地新建或已建的给水钢管道。
管内输送的水质应符合《地面水环境质量标准》（ＧＢ３８３８-８８）或《生活饮用水卫生标准》（ＧＢ５７４９-８５）的要求。
水温不得超过６０℃。
第１．０．３条本标准适用于在现场用机械喷涂的施工工艺。
当管径大于１０００ｍｍ，若无机械喷涂设备并且有手工涂抹经验时，允许用手工涂抹。
第１．０．４条本标准所规定的衬里表面质量指标是按衬里表面粗糙系数ｎ值不大于０．０１２的标准确定的。
内衬水泥砂浆防腐钢管防腐执行标准
内衬水泥砂浆防腐钢管
• 是国内第一条能在φ159—φ1420管径范围内生产16米管 长的防腐生产线。加工能力：3—5公里/日，年加工500万 平方米。 钢管防腐加工种类：1．石油天然气用三层聚乙 烯（3PE）钢管防腐执行标准：SY/T4013-95、 SY/T0413-2002、DIN306702．石油天然气用三层聚丙烯 （3PP）钢管防腐3．石油天然气用FBE环氧粉末钢管防 腐执行标准：SY/T0315-974．供水管线水泥砂浆衬里钢 管内防腐执行标准：CECS10：89标准5．环氧煤沥青缠 绕玻璃布钢管防腐 执行标准：SY/T0447-96或GB5026897标准6．供水管线IPN8710高分子无毒涂料钢管内防腐7 ．供水管线环氧饮水管线设备无毒涂料钢管内防腐8．各 类管道配件防腐9．热力管道钢管保温（聚氨脂发泡保温 层） 高技术防腐
河北神舟吴克楠
内衬水泥砂浆防腐钢管防腐执行标准
qq1310489534
内衬水泥砂浆Biblioteka 腐钢管• 三层结构聚烯烃（3PE、3PP防腐钢管）涂敷生 产线，采用了国内外先进的防腐生产工艺（引进 美国CRC、荷兰B＆L等公司生产工艺），配置国 内外性能优良的生产设备，是绿色环保型现代防 腐生产线，在国内外市场中极具竞争力。主要设 备：美国诺信喷涂设备系列、数显测温仪；荷兰 B&L传送线和钢管外壁抛丸清理机（工艺）；德 国防腐挤出机组及涂层厚度检测设备；意大利预 热系统。作业线中的核心设备除锈机、FBE喷涂 系统、聚乙烯挤塑机、中频加热、传送线等由电 脑控制运行，具有自动化程度高、运行稳定、质 量可靠、加工能力强等特点
埋地给水管钢管水泥砂浆衬里技术标准
埋地给水管钢管水泥砂浆衬里技术标准
埋地给水管是一种用于输送饮用水或其他液体的管道系统。
为确保管道系统的正常运行，必须保证其安装施工工作的质量和技术标准，尤其是钢管水泥砂浆衬里技术标准，下面将对其进行详细阐述。
首先，关于埋地给水管的材料，常用的有钢管、铸铁管、塑料管等。
而其中，钢管具有耐久性、抗腐蚀性好等优点，在给水管路中应用广泛。
为了保证钢管的质量，应选择质量可靠的生产厂家的管材，生产的管材应符合国家相应的标准。
其次，钢管在使用时应进行防腐处理。
具体而言，可采用电镀锌、喷漆、热浸锌等方法进行处理，以增强钢管的抗腐蚀性。
另外，也可以将水泥砂浆用钢钎抹在管内，这就是钢管水泥砂浆衬里。
其次，关于钢管水泥砂浆衬里的技术标准，主要包括以下方面：
1. 砂浆配制应符合国家标准，选用优质水泥、砂子进行配制。
2. 砂浆厚度应在2-3mm之间，均匀涂抹在钢管内壁上，并确保充分符合要求。
3. 砂浆的硬度应达到规定的强度，且与钢管内壁紧密结合，形成坚固
的内壁保护层。
4. 钢管水泥砂浆衬里后，需要用水清洗管子内壁，检查有无砂浆脱落
或裂开现象，确保管道内壁光洁无损。
总之，钢管水泥砂浆衬里技术标准对于保证埋地给水管的质量和安全
是至关重要的。
在实际施工中，应严格遵守国家标准，选择优质材料，合理施工，确保管道系统的稳定、耐用，为人们生活带来更多的便利
和保障。
