钢框架结构设计讲义基本理论
钢结构设计指导讲义
钢结构讲义第一章钢结构设计基本概念和设计总则1.1 钢结构设计基本概念1、材料强度高、塑性和韧性好2、材质均匀，与力学计算的假定比较符合3、钢结构制造简便，施工周期短4、钢结构的质量轻1.2 钢结构的常用术语1、钢结构定义2、比例极限3、屈服点4、抗拉强度5、设计值6、强屈比7、伸长率8、冷弯性能9、冲击韧性10、脆断11、一阶弹性分析12、二阶弹性分析13、屈曲14、腹板的屈曲强度1.3 钢结构设计适用范围及常用规范标准1、钢结构设计适用范围：一般工业与民用建筑2、钢结构设计基本依据及常用规范标准：1.4 钢结构设计总则1、设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构构件在运输、安装和使用过程中的强度、稳定性和刚度要求，并符合防火、防腐蚀要求。
宜优先采用通用的和标准化的结构和构件，减少制作、安装工作量。
2、在钢结构设计文件中，应注明建筑结构的设计使用年限、钢材牌号、连接材料的型号（或钢号）和对钢材所要求的力学性能、化学成分及其他的保证项目。
此外，还应注明所要求的焊缝形式、焊缝质量等级、端面刨平顶紧部位及对施工的要求。
3、对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合现行有关国家标准的要求。
1.5 材料分类及性能1、规范推荐Q235 Q345、Q390、和Q4202、在建筑结构设计中对结构用钢材的分类方法3、钢材的力学性能和化学成分表钢材的力学性能表注：1、质量等级为A级不要求V型冲击试验。
2、δs项括号内数值适用于C∽E级。
钢材化学成分4、建筑结构用钢铸件5、连接材料（1）焊缝金属（2）普通螺栓金属（4.6C级、4.8C级、5.6AB级、8.8AB级）（3）高强度螺栓金属（8.8级、10.9级）（4）圆柱头焊钉、锚栓、铆钉1.6结构钢材的选用1、选用的原则2、选用钢材应考虑的因素3、承重结构钢的一般保证项目和追加保证项目4、Q235沸腾钢的限制范围5、钢结构设计图纸和钢材订货文件的内容1.7连接材料的选用1、手工电弧焊焊条的型号应与主体金属相适应2、自动焊接或半自动焊接的焊丝和焊剂应与主体金属相适应3、螺栓连接选用1.8选材的变通方法钢材化学成分允许偏差2、钢材机械性能所需的保证项目仅有一项不合格时的原则处理3、对无牌照或无证明书钢材的原则处理4、对成批混合钢材的原则处理5、代用钢材时的原则处理第二章设计基本规定2.1 设计原则1、（除疲劳计算除外），采用以概率理论为基础的极限状态设计法，用分项系数设计表达式进行计算2、根据结构破坏可能产生的后果，采用不同的安全等级。
钢结构原理知识点总结(总结范文)
钢结构原理知识点总结引言：钢结构是一种常用于建筑和桥梁等工程项目的结构形式，具有高强度、刚度和耐久性等优点。
了解钢结构原理的知识点对于工程师、建筑师和设计师等相关专业人员至关重要。
本文将对钢结构原理的关键知识点进行详细总结，为读者提供基本的理论基础。
概述：钢结构是由钢材构成的工程结构，通过将不同形状的钢材组装在一起，形成一个整体结构，以支撑和承载负荷。
在设计和建造过程中，需要考虑到结构的荷载、材料的选择、连接方式等多个因素。
正文：一、钢材的性质1.钢材的强度与刚度：钢材的强度指钢材承受外部荷载时的抗力程度，刚度指钢材受力后的形变程度。
了解钢材的强度和刚度是设计钢结构的关键。
a.强度的分类：钢材的强度可分为屈服强度、抗拉强度和抗压强度等。
b.刚度的影响因素：刚度与截面形状、钢材的弹性模量和截面尺寸等因素密切相关。
二、钢结构设计的基本原则1.强度设计原则：钢结构的设计应满足预定的安全强度水平，以最大程度地保证结构的承载能力。
a.极限状态设计：根据结构的极限状态进行设计，包括极限承载力设计和极限位移设计。
b.可靠性设计：考虑结构材料、荷载和其他不确定因素的不同，引入设计系数来提高结构的可靠性。
三、钢结构的连接形式1.熔焊连接：是将两个或多个钢材通过加热至熔点并在熔化状态下连接在一起的方法。
a.焊缝类型：包括角焊缝、对接焊缝和搭接焊缝等。
b.焊接质量：焊接质量的好坏对连接的强度和承载能力有着重要影响。
四、钢结构设计的荷载考虑1.永久荷载：代表了结构自身的重量，包括结构的质量、装饰材料的重量等。
a.配重计算：通过确定永久荷载的大小和分布，计算结构的配重需求，以使结构保持稳定。
b.空气负荷：考虑到气流对结构的影响，如风荷载和气动力。
五、钢结构设计中的稳定性分析1.屈曲分析：考虑到结构在受压状态下可能发生的屈曲失稳问题，以保证结构的整体稳定性。
a.稳定性设计：结构设计中应满足屈曲承载力的要求，以防止结构失稳。

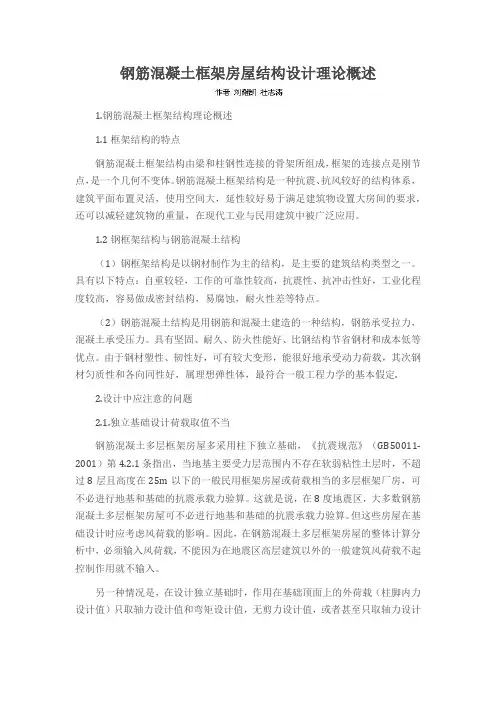

钢筋混凝土框架房屋结构设计理论概述
钢筋混凝土框架房屋结构设计理论概述1.钢筋混凝土框架结构理论概述1.1框架结构的特点钢筋混凝土框架结构由梁和柱钢性连接的骨架所组成，框架的连接点是刚节点，是一个几何不变体。
钢筋混凝土框架结构是一种抗震、抗风较好的结构体系，建筑平面布置灵活，使用空间大，延性较好易于满足建筑物设置大房间的要求，还可以减轻建筑物的重量，在现代工业与民用建筑中被广泛应用。
1.2钢框架结构与钢筋混凝土结构（1）钢框架结构是以钢材制作为主的结构，是主要的建筑结构类型之一。
具有以下特点：自重较轻，工作的可靠性较高，抗震性、抗冲击性好，工业化程度较高，容易做成密封结构，易腐蚀，耐火性差等特点。
（2）钢筋混凝土结构是用钢筋和混凝土建造的一种结构，钢筋承受拉力，混凝土承受压力。
具有坚固、耐久、防火性能好、比钢结构节省钢材和成本低等优点。
由于钢材塑性、韧性好，可有较大变形，能很好地承受动力荷载，其次钢材匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定.2.设计中应注意的问题2.1.独立基础设计荷载取值不当钢筋混凝土多层框架房屋多采用柱下独立基础，《抗震规范》（GB50011-2001）第4.2.1条指出，当地基主要受力层范围内不存在软弱粘性土层时，不超过8层且高度在25m以下的一般民用框架房屋或荷载相当的多层框架厂房，可不必进行地基和基础的抗震承载力验算。
这就是说，在8度地震区，大多数钢筋混凝土多层框架房屋可不必进行地基和基础的抗震承载力验算。
但这些房屋在基础设计时应考虑风荷载的影响。
因此，在钢筋混凝土多层框架房屋的整体计算分析中，必须输入风荷载，不能因为在地震区高层建筑以外的一般建筑风荷载不起控制作用就不输入。
另一种情况是，在设计独立基础时，作用在基础顶面上的外荷载（柱脚内力设计值）只取轴力设计值和弯矩设计值，无剪力设计值，或者甚至只取轴力设计值。
以上两种情况都会导致基础设计尺寸偏小，配筋偏少，影响基础本向和上部结构的安全。
钢结构框架的刚度设计与变形控制
钢结构框架的刚度设计与变形控制钢结构框架在现代建筑中被广泛应用，其强度高、稳定性好的特点使其成为许多大跨度建筑物的首选结构形式。
然而，在实际应用过程中，钢结构框架的刚度和变形控制是需要重点考虑的问题。
本文将探讨钢结构框架的刚度设计与变形控制的相关技术和方法。
1. 刚度设计的基本原理刚度是指物体抵抗外力产生形变的能力。
钢结构框架的刚度设计需要满足建筑物使用要求和安全标准。
一般来说，刚度设计主要考虑以下几个方面：1.1 材料选择钢结构框架的刚度主要受材料的弹性模量和截面尺寸的影响。
在刚度设计中，一般选择高强度的钢材料，并通过合理的截面设计来增加刚度。
1.2 结构整体刚度结构整体刚度与构件连接方式、构件形状和布置方式等有关。
设计时需根据结构特点选择合适的连接方式，并合理设计构件形状和布置方式，以提高整体刚度。
1.3 支撑设计支撑是钢结构框架保持刚度和稳定的重要因素。
在设计过程中，需要合理设置支撑点，以增加框架的整体稳定性和刚度。
2. 变形控制的方法钢结构框架的变形控制是实现安全和舒适使用的关键。
变形控制一般从以下几个方面考虑：2.1 设计刚度与变形限值的匹配在设计过程中，需要根据建筑物的使用要求和安全标准，合理确定刚度和变形限值的匹配关系。
通过合理的刚度设计，控制结构变形在允许范围内。
2.2 弹性阶段预设变形在建筑物使用过程中，往往会受到气温、荷载变化等因素的影响而引起结构变形。
通过在设计过程中预设一定的弹性变形，使结构在变形后能够恢复到设计的位置，避免过大变形引起的安全隐患。
2.3 非弹性阶段变形控制由于一些特殊荷载作用或材料本身的不均匀性，钢结构框架很容易在非弹性阶段产生较大的变形。
通过合理的剪切墙设置、加强抗剪和抗扭刚度等措施，可以有效控制结构在非弹性阶段的变形。
3. 钢结构框架的刚度设计与变形控制案例分析以下通过一个具体案例来进一步说明钢结构框架的刚度设计与变形控制。
案例：某体育馆在某体育馆的钢结构设计中，设计师考虑到场馆的使用要求和安全标准，采取了以下刚度设计与变形控制措施：3.1 材料选择选用高强度的钢材料，以提高结构的整体刚度。
钢框架结构设计
2、建筑高宽比限值
1.2.2、“抗震规范”（GB 50011－ 2023）旳要求
1、合用高度
高层民用建筑钢构造多种类型旳最大合用高度 应符合规范要求。对平面和竖向不规则或建造 于Ⅳ类场地旳钢构造，其高度应合适降低。
2、建筑高宽比限制
第二篇 钢框架旳构造布置 2.1、按照承重方案旳不同划分为三种:
N Mx My f
An xWnx yWny
➢ 强轴平面内稳定：
N
mx M x
ty M y f
x A
xW1 x
(1
0.8
N N 'Ex
)
byW1 y
➢ 弱轴平面内稳定：
N
my M y
tx M x f
yA
yW1 y
(1
0.8
N N ' Ey
)
bxW1 x
截面抗震验算
S R RE
在水平荷载作用下，框架节点因腹板较薄，节点域将产生 较大旳剪切变形（图1-17），从而使框架侧移增大10%至20% （“高钢规程”要求，应计入其影响）；对内力旳影响在10% 以内（可不计其影响）。
4.2.2、钢框架构造侧移要求
➢ 框架构造在水平荷载作用下旳变形由总体 剪切变形和总体弯曲变形两部分构成。
➢ 基本假定：
(1)在剪力分配时, 以为梁旳线刚度与柱旳线 刚度之比为无限大,两端无转角;
(2) 拟定各柱旳反弯点位置时,以为除底层外 其他各层柱上下两端旳转角相同;
(3) 不考虑柱旳轴向变形,同一层各节点旳水 平位移相等。
同层柱旳剪力分配
柱旳侧移刚度: 第i层旳总剪力:
Vik dik i
dik
12ic h2
mVik VikFra bibliotek1i
钢结构设计全套教学课件
附图1：拉伸试件
20
2
附 图 ： 冲 击 韧 性 试 验
21
3
附 图 ： 冷 弯 试 验
22
第二章 钢结构的材料
2.4 各种因素对钢材主要性能的影响
影响钢材性能的两大方面：生产过程
使用过程
一、生产过程
1：化学成分 普通碳素钢中Fe占99%，其他杂质元素占1% 普通低合金钢中有＜5%的合金元素
2.按炉种分
平炉
成本高，质量好（6小时100t左右）
氧气顶吹转炉 成本低，质量也可（15分钟150t）
3. 按脱氧程度分
沸腾钢（F） 脱氧较差 镇静钢（Z） 脱氧充分 半镇静钢（b） 脱氧程度介于沸腾钢和镇静钢之间 特殊镇静钢（TZ）
32 2.5 钢的种类和钢材规格
第二章 钢结构的材料
4. 按质量等级分 A级：保证抗拉强度、屈服点和伸长率及硫、磷含量 B、C、D级：保证抗拉强度、屈服点、伸长率、冷弯和冲击
梅氏U型缺口试件: k J / cm2
冲击试验的标准试件型式：
夏比V型缺口试件: CV J
我国采用夏比V型缺口试件
➢ 冲击韧性受温度的影响
17 2.3 钢材的主要性能
第二章 钢结构的材料
四、冷弯性能 ➢ 冷弯性能是检验钢材适应冷加工（常温下加工）
的能力和显示钢材内部缺陷状况的一项指标 ➢ 冷弯性能是考察钢材在复杂应力状态下发展塑性
变形能力的指标 ➢ 冷弯性能由冷弯试验确定
18 2.3 钢材的主要性能
第二章 钢结构的材料
➢ 钢材物理性能指标
弹性模量 E 206 103 N mm 2
泊松比 0.3
剪变模量
G
E
21
79
钢结构钢结构的基本构建设计ppt课件
• 图4.32(b)当梁的反力较大时，用厚钢板作承 托，用焊缝与柱相连。
图4.32 梁支承于柱侧的铰接衔接
图4.17 1—主梁;2—承托顶板;3—支托顶板;4—次梁;5—衔接盖板
4.2 轴心受力构件
轴心受力构件的截面方式普通分为实腹式型 钢截面和格构式组合截面两类。实腹式型钢 截面有圆钢、圆管、角钢、工字钢、槽钢、 T型钢、H型钢等(图4.18(a))，或由型钢或钢 板组成的组合截面(图4.18(b))。格构式组合 截面是指由单独的肢件经过缀板或缀条相连 构成的构件(图4.18(c))，可分为双肢、三肢、 四肢等方式。
梁的受压翼缘上并与其结实相连，能阻止 梁受压翼缘的侧向位移时。
②H型钢或等截面工字形简支梁受压翼缘的自 在长度l1与其宽度b1之比不超越表4.3所规定 的数值时。
(3)部分稳定 1)翼缘的部分稳定 ①工字形截面
梁受压翼缘自在外伸宽度b1与其厚度t之比， 应满足下式要求：
②箱形截面
(4.15)
梁受压翼缘板在两腹板之间的无支承宽度b0 与其厚度t之比，应满足下式要求：
图4.18 〔图中虚线表示缀板或缀条〕
4.2.1 轴心受力构件的设计要点 (1)强度和刚度 1)强度验算 即
(4.32) 2)刚度验算 为防止轴心受力构件在制造安装和正常运用
过程中，因刚度缺乏，横向干扰过大，产生
过大的附加应力，必需保证构件具有 足够的刚度。轴心受力构件的刚度是以 它的长细比来衡量的，刚度验算可按以 下公式计算：
第4章 钢构造的根本构件设计
• 4.1 受弯构件——钢梁 • 4.1.1 梁的设计要点 • 钢梁按截面方式可分为型钢梁和组合梁两
大类，型钢梁指工字钢或槽钢、H型钢独立 组成的钢梁；组合梁指由几块钢板经焊接 组成的工字梁、箱形梁等(如图4.1)。
钢结构基本原理课程设计钢框架设计说明书共11页
钢结构基本原理课程设计钢框架设计说明书一、设计资料工程名称：某多层图书馆二楼框架书库工程资料：结构采用横向框架承重，楼面活荷载标准值72kN mm ，楼面板为150mm厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。
设计中仅考虑竖向荷载和活载作用,框架梁按连续梁计算。
框架平面布置图和柱截面图如图1和图2。
工程要求：（1）设计次梁截面CL-1。
（2）设计框架主梁截面KL-1。
（3）设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短梁段长度一般为0.9～1.2m 。
（4）设计框架主梁短梁段与梁体工地拼接节点，要求采用高强螺栓连接。
（5）绘制主梁与柱连接节点详图，短梁段及梁体连接节点详图，短梁段与梁体制作详图(1#图纸一张)，KL-1钢材用量表，设计说明。
（6）计算说明书，包括构件截面尺寸估算、荷载计算、内力组合、主次梁截面设计、主次梁强度、刚度、整体稳定、局部稳定验算。
二、设计参数混凝土自重： 325/kN m 厚度：150mm 粉刷层： 317/kN m 厚度：15mm 找平层： 320/kN m 厚度：20mm 楼面活荷载的标准值： 26/kN m水磨石楼面： 20.65/kN m 钢材（Q235）强度设计值： 2215/d f N mm = 钢材（Q235）抗剪强度设计值：2125/v f N mm = 钢材（Q235）的弹性模量： 522.0610/E N mm =⨯三、设计次梁截面CL-1 1.设计荷载（1）恒载—标准层楼面（标准值）水磨石面层楼面1.305KN/m 2粉刷层 找平层结构层：150mm 单向钢筋混凝土楼板 23/75.3/2515.0m KN m KN m =⨯ 合计： 5.055KN/m 2（2）活载楼面活载标准值 2/7m KN（3）竖向荷载下框架受荷总图荷载由板到梁传递示意图如下图3所示： a. 荷载标准值 楼面板传恒载=m KN m m KN /7475.2225.4/055.5212=⨯⨯⨯ 楼面传递活载=m KN m m KN /5.3125.4/7212=⨯⨯⨯ b. 荷载设计值c. 最大弯矩与剪力设计值次梁架于主梁之上，相当于简支结构，计算简图如下图4：2.确定次梁的截面尺寸由于设计初钢梁自重未知（考虑安全因素），故取： 次梁所需的截面抵抗矩：次梁选用工字形截面，则：（1）确定腹板尺寸梁的经济高度： mm W h x e 67.75530073=-= 取： )(760e h h mm h >=腹板厚度: mm h t e w 89.75.3==取： mm t w 12=次梁计算简图4若翼缘的厚度取：20mm t = 则 mm t h h w 7202=-= （2）确定翼缘尺寸：每个翼缘所需的截面面积： 249.30066mm ht h W A w x f =-=翼缘板的宽度： 232.150mm tA b f f ==暂取： 300fb mm =（3）次梁截面尺寸特征（如图5-1）：22064012720203002mm A =⨯+⨯⨯=由于b 0.6ϕ>，则：（4）确定焊缝尺寸故取8fh mm =，钢结构在焊接时焊条采用E43列，焊接方法为手工焊。
钢结构基本理论
§1.2 钢结构的特点
（7）绿色环保，材料回收可循环使用； 钢结构达到使用期限后，材料可回收利用，是绿色环
保的材料。 对环境的影响小，基本无污染； 治金技术的提高，降低了能耗。
§1.2 钢结构的特点
（8）钢结构耐腐蚀性差； 钢材生锈：自然潮湿环境下产生锈蚀； 不耐酸不耐碱： 正常使用时需采取必要的防护措施： 防护措施：刷漆、喷漆、镀锌、热浸锌等。 正常使用的维护费用较高。
§1.2 钢结构的特点
（10）钢结构可能发生脆性破坏和失稳现象；
脆性破坏：与塑性破坏相对，破坏前无明显征兆，比较突 然，危害大。 问题：塑性好的钢材为什么会产生脆性破坏？
丧失稳定：钢结构的稳定问题比较突出，而结构或构件的 失稳往往产生较为严重的后果，需特别注意。
相关内容在后续学习中大家需特别注意。
§1.4 钢结构的设计方法
将各因素概括为两个综合随机变量--结构的抗力R、
作用效应S，g（R，S）＝R－S
（1-4）
在实际工程结构中，可能出现下列三种情况：
Z＞0表示结构处于可靠状态；
Z＝0表示结构处于极限状态
Z＜0表示结构处于失效状态；
判断结构是否可靠，要看结构是否达到极限状态，
（2）工业厂房
较大起重设施的重型厂房；（重载） 承受动力荷载作用的厂房；（动力荷载） 生产工艺及设备要求大空间的结构体系； 结构体系：框架结构、排架结构、门式刚架。 注意：目前钢结构厂房广泛采用的轻钢门式刚架结构，其与
传统重型钢结构厂房的结构体系有较大区别；
§1.3 钢结构应用与发展
性能的影响；
§1.2 钢结构的特点
（3）材质均匀，与力学计算的假定较相符；
钢框架设计学习.pptx
STS-钢框架设计——
5. 三维框架施工图
➢设计图适用于出设计图的单位 ➢节点图适用于出设计图的单位（设计院） ➢构件图适用于出详图的单位（制作单位） ➢平面布置图，立面布置图 ➢三维模型图 ➢钢材统计和高强度螺栓统计
第21页/共23页
STS-钢框架设计——
6 框架节点计算工具
第10页/共23页
STS-钢框架设计——
节点设计—柱脚设计
➢ 预设底板尺寸 ➢ 混凝土承压验算 ➢ 确定底板厚度1 ➢ 锚栓抗拉验算 ➢ 确定底板厚度2 ➢ 抗剪键设置 ➢ 调整原则
第11页/共23页
STS-钢框架设计——
节点设计方法—刚接
➢梁端设计内力M，V ➢常用设计法：翼缘承担M，腹板承担V（适用范围） ➢精确设计法：翼缘和腹板共同承担M，腹板还承担V
M=Mf + Mw；Mf = M×If/I Mw = M－Mf
➢程序确定设计方法的原则：
➢未考虑计算地震时：
当If/I＜0.7时，采用精确设计法 当If/I≥0.7时，采用常用设计法
➢考虑计算地震时，均第采12页用/共精23确页 设计法
STS-钢框架设计——
节点设计方法—铰接
➢梁端设计内力V ➢梁柱连接：
➢梁柱连接 ➢主次梁连接 ➢柱脚节点 ➢支撑与梁柱连接 ➢支撑与柱脚连接 ➢设计结果可以绘制施工图
第22页/共23页
感谢您的观看。
第23页/共23页
STS-钢框架设计——
4.4 节点设计参数－连接参数
第8页/共23页
d
t
B
e
R
STS-钢框架设计——
4.5 节点设计参数－全焊连接
第9页/共23页
