热量表使用说明书(DN20～50)
超声波热量表说明书
超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。
整体式超声波热量表没有活动零部件，机械寿命长。
超低功耗设计，采用一次性锂电池供电可以达到6年以上。
解决了机械式热量表在寿命和性能方面的不足。
二、结构与外形尺寸图2.1结构图20,40口径结构图 50,200口径结构图2.2外形尺寸图20,40口径外形尺寸流量传感器接口尺寸流量代号口径 DN(mm) 表体高度H(mm) 表体宽度W(mm) 无接管长L(mm) 接口螺纹 D(inch)N0.6 20 130 G1B 101 102 N1.0 20 130 G1B 101 102 N1.5 20 130 G1B 101 102 N2.5 20 130 G1B 101 102 N3.5 25 160 G11/4B 106 102 N6 32 180 G11/2B 113 102 N10 40 200 G2B 121 102 50,200口径外形尺寸流量代法兰外径螺栓孔中心圆直径单边螺栓数与孔径n-φ口径DN(mm) 高度H(mm) 长度L(mm) 号 D(mm) D1 k N15 50 175 165 300 125 4-φ19 N25 65 196 185 300 145 4-φ19 N40 80 216 200 350 160 8-φ19 N60 100 233 220 350 180 8-φ19 N100 125 264 250 350 210 8-φ19 N150 150 291 285 500 240 8-φ23 N250 200 347 340 500 295 12-φ23流量代号 N0.3 N0.6 N1.0 N1.5 N2.5 N3.5 N6.0 N10.0口径DN(mm) 20 20 20 20 20 25 32 40 过载流量qmax (m3/h) 0.6 1.2 2.0 3.0 5.0 7.0 12.0 20.0 常用流量qp (m3/h) 0.3 0.6 1.0 1.5 2.5 3.5 6.0 10.0 最小流量qmin (L/h) 6 6/12 10/20 15/30 25/50 35/70 60/120 100/200流量代号 N15 N25 N40 N60 N100 N150 N250口径DN(mm) 50 65 80 100 125 150 200 过载流量qmax (m3/h) 30 50 80 120 200 300 500 常用流量qp (m3/h) 15 25 40 60 100 150 250 最小流量qmin (m3/h) 0.15/0.3 0.25/0.5 0.4/0.8 0.6/1.2 1/2 1.5/3.0 2.5/5 2.23流量范围三、主要参数及技术指标口径 20,200mm环境温度 0,+55?储存温度 -20,+70?环境湿度 <80%RH环境等级 EN1434,CJ128 A级准确度等级 EN1434,CJ128 2级电子计算器外壳防护等级 IP65压力损失 <25kPa/qp最大工作压力 1.6MPa启始计量温差 0.25K(出厂默认值:0.3K) 温度范围 2,95?温差范围 2,75K温度分辨率 0.01?工作电压 3.65VDC电池寿命 6年以上安装方式水平或垂直安装(详见安装说明) 热(冷)载体水超声波传感器的距离 65mm温度传感器 PT1000铂电阻直管段前直管段长度,10D ，后直管段长度,5D (D为管径的公称通径)通信接口 M-BUS和光电读头 (定货时说明) 四、显示功能4.1 LCD可显示内容见下图:图形字符LCD(M60557)4.2 显示内容连续按下按键时间超过1秒，显示会在当前值、分月值和其它信息之间跳转。

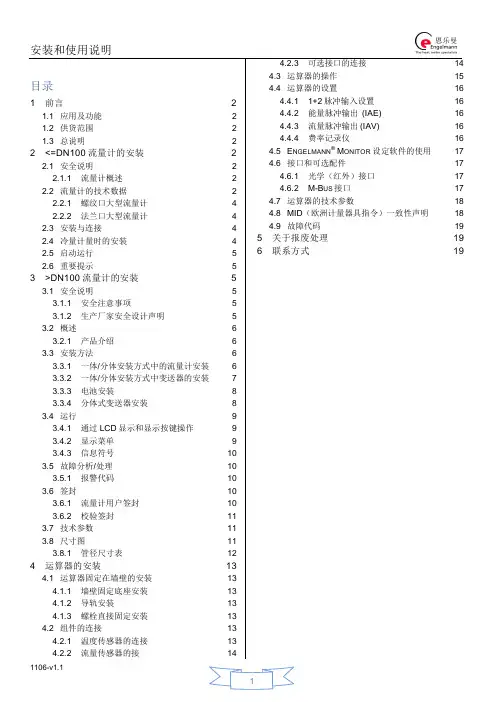

恩乐曼热量表安装和使用说明v1.1
隔音端外罩冷量计量时允许的安装位置解以下各项，尤其要注意在整个产品使用周期内运行媒质的改变造成的影响。
制当表前有1或2个直角弯头时，表前应预留长度为10倍管径的直管段，表后应预留长度为3倍管径的直管段。
当表前有3个连续的直角弯头时，表前要预留长度为20倍管径的直管段，表后要预留3倍管径的直管段。
当表前有阀门时，应当预留长度为10倍管径的直管段，表后应预留长度为3倍管径的直管段；当表前有水泵时，应当预留长度为20倍管径的直管段，表后应预留长度为 3 倍管径的直管段。
避免安装在管网系统的最高点，防止流量计内积气对测量产生影响。
避免安装在管网系统的排水口前，流量计可以水平或垂直安装。
注：为了保证锂电池的使用寿命，我们强烈建议将变送器按照流量计水平安装的方式进行安装（若流量计垂直安装，可采用分体式安装的方式）。
电路板上顶端为：外接电源线接线端子：、接线端子上；地线标有 电路板上标有3.3.4.3变送器接线顺序首先连接1A、1B两条接线，1A自上而下，1B自下而上；然后连接2A、2B两条接线，2A自上而下，2B自下而上；3.3.4.5流量脉冲线路连接流量脉冲输出接线端子为:56、57。
参见：4.2.4中图3.4 运行3.4.1 通过LCD显示和显示按键操作安装新的电池后，首先对变送器内原有的电池电量信息进行复位，以保证LCD上能够显示准确的电池电量。
新电池安装完成，流量计开始正常运行。
首先，LCD上显示软件版本信息。
然后，显示“reste.bat”。
看到该信息后，在6秒钟内按下显示按键，以复位计算器。
计算器复3.4.2 显示菜单菜单1:流量计算器1的值。
电池电量信息。
变送器签封流量计签封安装和使用说明变送器校验签封 变送器底部签封3.7 技术参数 3.8 尺寸图3.8.1 管径尺寸表注意:•变送器或电子设备重量为：1.5 kg.• D和D1是标准值（配有标准法兰）更高压力等级请见EN 1092-1• - 表示不可获得的。
(完整word版)热量表的安装与使用方法
一、热量表的选用关于热量表的选型问题，主要从三个方面来考虑，即使用寿命、精确度和便于安装与维护。
在选购热量表时，应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区，那就是根据热量表的公称口径来选择热量表，正确方法是，根据热量表的额定流量来选用。
热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求，最低一档常用流量为0.6m3/h。
常用流量与最小流量之比应为10、25、50或100。
公称直径≤40mm 的热量表，其常用流量与最小流量之比必须采用50或100。
2、要考虑到安装位置与安装形式根据不同的工程项目，有的热量表是安装在进水端，而有的是被安装在回水端，还有的是被设计成竖式安装。
这样就需要在采购热量表时，首先要了解清楚感兴趣的产品是否能满足上述要求。
如前文所述，有的热量表是采用K系数法计算热量，这样的热量表对安装位置是有要求的，而有的热量表是不能竖式安装的。
3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈，使用寿命，计量精度，抗杂质程度等方面的表现有很大的差别，下面详细介绍不同的热量表在这些方面的区别：1)叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作，它的耐磨性能非常重要。
单流束流量计的热量表，流量计的水流是从单一方向直接冲击叶轮的，形成叶轮单向受力，在经过一年到两年的连续工作后，叶轮轴套很快就会被磨坏，导致流量计无法工作或精度下降。
但是单流束流量计也有优点，它初期运行时的候灵敏度很高，样品检测的时候容易过通过，而且外观体积小，视觉上容易使人接受。
多流束流量计热表，工作时水是被分成多股从四周均衡地推动叶轮转动，从而大大地延长了流量计的使用寿命，至少可以用5-6年，不过，这只适用于无磁式热量表，如果是其它原理的热量表，还要考虑电池、干簧管的寿命，以及磁铁吸附杂质等因素。
2)磁传动装置的影响：在机械式热量表中除了无磁式热量表以外，其它的热量表中叶轮上都必须安装一个磁环，那么： A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等，并形成堆积。
超声波热量计说明书
目录一概述 .............................................................................................................................................. - 3 - §1.1 引言 .................................................................................................................................... - 3 - §1.2 FC-80的特点 ....................................................................................................................... - 3 - §1.3 工作原理............................................................................................................................. - 3 - §1.6 可选备件............................................................................................................................. - 4 - §1.7产品型号编码规则 ............................................................................................................... - 4 - §1.8 外形图和接线图.................................................................................................................. - 5 - §1.9 性能指标............................................................................................................................. - 6 - 二开始安装测量................................................................................................................................ - 7 - §2.1 开箱检查............................................................................................................................. - 7 - §2.2 供电电源............................................................................................................................. - 7 - §2.2.1便携式 ....................................................................................................................... - 7 - §2.2.2固定式 ....................................................................................................................... - 7 - §2.2.3接线........................................................................................................................... - 7 - §2.3 通电 .................................................................................................................................... - 7 - §2.4 键盘 .................................................................................................................................... - 8 - §2.5 怎样操作............................................................................................................................. - 8 - §2.6 窗口简介............................................................................................................................. - 9 - §2.7 快速输入管道参数和步骤 ................................................................................................... - 9 - §2.8 选择测量点 ....................................................................................................................... - 10 - §2.9 探头接线........................................................................................................................... - 10 - §2.10 安装探头......................................................................................................................... - 10 - §2.10.1 探头安装距离........................................................................................................ - 11 - §2.10.2 探头安装方式........................................................................................................ - 11 - §2.10.3 V法 ....................................................................................................................... - 11 - §2.10.4 Z法........................................................................................................................ - 11 - §2.10.5 N法（不常用的方法） .......................................................................................... - 11 - §2.10.6 W法（极不常用的方法）...................................................................................... - 12 - §2.10.7 插入式传感器的安装............................................................................................. - 12 - §2.11 检查安装 ......................................................................................................................... - 15 - §2.11.1 信号强度 ............................................................................................................... - 15 - §2.11.2信号质量(Q值) ...................................................................................................... - 15 - §2.11.3 总传输时间、时差................................................................................................. - 16 - §2.11.4 传输时间比............................................................................................................ - 16 - §2.11.4 安装时注意的问题................................................................................................. - 16 - 三怎样使用..................................................................................................................................... - 17 -§3.1 怎样判断流量计是否工作正常 .......................................................................................... - 17 -§3.2 怎样选择流量单位制......................................................................................................... - 17 -§3.3 怎样选择瞬时流量单位..................................................................................................... - 17 -§3.4 怎样选择累积流量单位..................................................................................................... - 17 -§3.5 怎样选择累积器倍乘因子 ................................................................................................. - 17 -§3.6 怎样打开或关闭流量累积器.............................................................................................. - 17 -§3.7 怎样实现流量累积器清零 ................................................................................................. - 17 -§3.8 怎样恢复出厂设置 ............................................................................................................ - 17 -§3.9 怎样使用阻尼器稳定流量显示 .......................................................................................... - 17 -§3.10 怎样使用零点切除避免无效累积..................................................................................... - 18 -§3.11 设置零点提高测量精度 ................................................................................................... - 18 -§3.12 修改仪表系数（标尺因子）进行标定校正...................................................................... - 18 -§3.13 密码保护（加锁与开锁）................................................................................................ - 18 -§3.14 使用键盘锁定，避免无关人员操作................................................................................. - 18 -§3.15 怎样使用打印机.............................................................................................................. - 19 -§3.16 怎样使用4~20mA电流环输出........................................................................................ - 19 -§3.17 怎样输出模拟电压信号................................................................................................... - 19 -§3.18 怎样使用频率信号输出................................................................................................... - 19 -§3.19 怎样输出累积脉冲 .......................................................................................................... - 20 -§3.20 怎样产生输出报警信号................................................................................................... - 20 -§3.21 怎样使用蜂鸣器.............................................................................................................. - 20 -§3.22 怎样使用OCT输出 ........................................................................................................ - 21 -§3.23 怎样使用继电器输出....................................................................................................... - 21 -§3.24 怎样修改日期时间 .......................................................................................................... - 21 -§3.25 怎样调整LCD显示器..................................................................................................... - 21 -§3.26 怎样使用RS232/RS485串行口 ....................................................................................... - 21 -§3.27 怎样查看每日、每月、每年流量 .................................................................................... - 21 -§3.28 怎样连接压力信号和温度信号（模拟输入） .................................................................. - 21 -§3.29 怎样实现断电时间段内流量的自动补加 ......................................................................... - 22 -§3.30 怎样使用工作计时器....................................................................................................... - 22 -§3.31 怎样使用手动累积器....................................................................................................... - 22 -§3.32 怎样使用批量（定量）控制器........................................................................................ - 22 -§3.33 怎样对模拟输出进行校准 ............................................................................................... - 22 -§3.34 查看电子序列号和其他细节............................................................................................ - 22 -四命令/显示窗口详解..................................................................................................................... - 23 -§4.1 显示窗口一览表................................................................................................................ - 23 -§4.2 显示窗口顺序介绍............................................................................................................ - 24 -五问题处理..................................................................................................................................... - 41 -表1. 硬件上电自检信息及原因对策......................................................................................... - 41 -表2. 工作时错误代码原因及对策............................................................................................. - 42 -其他常见问题问答 .................................................................................................................... - 42 -六联网使用及通信协议 .................................................................................................................. - 44 -§6.1 概述.................................................................................................................................. - 44 -§6.2 流量计串行口定义............................................................................................................ - 44 -§6.3 同上位机的RS232直接联接............................................................................................. - 44 -§6.4 通信协议及其使用............................................................................................................ - 44 -§6.4.1 基本命令................................................................................................................. - 44 -§6.4.2 功能前缀和功能符号 .............................................................................................. - 46 -§6.4.3 兼容协议1.............................................................................................................. - 46 -§6.4.4 兼容协议2.............................................................................................................. - 47 -§6.5 键值编码........................................................................................................................... - 49 -§6.7 编程举例........................................................................................................................... - 49 -§7.1 功能介绍........................................................................................................................... - 50 -§7.2热量测量硬件接线............................................................................................................. - 50 -§7.3怎样进行热量测量............................................................................................................. - 50 -§7.4温度、压力等信号的量程范围设置 ................................................................................... - 51 -§7.5模拟输入的校准................................................................................................................. - 51 -§7.5联网时模拟输入量的读取.................................................................................................. - 51 -§8.1 质量保证........................................................................................................................... - 52 -§8.2 公司服务........................................................................................................................... - 52 -§8.3 产品升级........................................................................................................................... - 52 -§8.4 技术咨询........................................................................................................................... - 52 -九附录............................................................................................................................................ - 53 -§9.1常用液体声速和粘度 ......................................................................................................... - 53 -§9.2常用材料声速............................................................................................................................... - 53 -一概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了专利技术制造的FC-80系列超声波流量计。
WMLR热量表说明书
WMLR热量表说明书湖南威铭能源科技地址：长沙市高新产业开发区咸嘉湖路352号：：http：// E-mail目录WMLR热量表说明书....................... 错误!未定义书签。
第一章企业介绍............................... 错误!未定义书签。
第二章超声波热量表原理 ............... 错误!未定义书签。
热量表概念.................................................................................................................. 错误!未定义书签。
组成.............................................................................................................................. 错误!未定义书签。
工作原理...................................................................................................................... 错误!未定义书签。
测量原理...................................................................................................................... 错误!未定义书签。
超声波热量表的优势 .................................................................................................. 错误!未定义书签。
标准型热计量表使用说明
标准型热计量表使用说明一、主要功能该型号热量表为整体式热量表，由基表、表壳、流量传感器(韦根模块)、温度传感器(Pt1000配对热电阻)、操作按键及LCD等部分组成。
系统的主要功能如下：1、流量采集1）自动采集流量信号并计算流量(流速)和累积流量(体积）。
2) 根据基表处水温的不同，采用不同的仪表流量系数，分25(常温)，55，90℃三种情况。
2、温度采集1）自动采集进水温度、出水温度并进行温差计算。
温度采集出错时，记录出错时间。
2 ) 温度采集范围：0-100℃。
3）为节约电池，当LCD有显示或有流量时才采集温度。
3、热量计算1) 温度采集正常时，计算供热系统散发的能量并累计进行热量计算。
2) 进水温度范围6—95℃，出水温度不低于5℃，进出水温差不低于 3℃4、电压监测自动进行电源电压监测。
但显示的电压不是电压的实际值，正常情况下显示3.6V，低压时显示0.0V。
5、时间功能1）根据内部时钟自动计算年月日(万年历)，累计上电后的工作时间和故障时间(小时数)。
2) 程序写入芯片后，系统上电才开始进行时钟累计，因此显示的日期与实际的日期可能不对应，可以利用按键进行调整。
另外，日期的变化时间与系统的上电时间也有关系，并不是在23点59分59秒的时候变化。
例如系统在10点30分25秒上电，上电后内部计数器从0开始计数，则到第二天的10点30分25秒时，内部计数器累计时间选到24小时，日期发生变化。
利用提供的时钟校正功能，可以进行时钟校正并使计数器从0点开始计数。
6、仪表流量系数、温度参数修正和时钟校正不同的热量表基表其流量系数可能会有微小的差别，批量生产时，程序写入的是统一的系数，必要时可以进行修正。
不同的热量表，电子元器件会有微小的差别，测温的PTl000也会有差别。
批量生产时，程序写入的是统一的温度参数，必要时可以进行修正。
采用提供的通讯程序和通讯设备，可以利用计算机与热表进行通讯,修改仪表流量系数、温度参数和系统的时钟。
LCR-U热能表使用说明书(DN20-40)简易版
LCR-U热能表用户手册LCR-U Heatmeter Operating Instructions超声波式热能表制造商：山东力创科技有限公司执行标准：CJ128-2007《热能表》制造计量器具许可证：鲁制00000386号目录一、概述二、工作原理三、主要功能及特点四、主要技术参数五、通讯接口说明六、显示说明七、安装使用说明八、关键零部件清单九、装箱清单十、保修条款十一、产品选型说明一、概述LCR-U 热能表是山东力创科技有限公司针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术。
其采用超声波测流技术，外形美观、寿命长、精度高、压损低、可靠性高、数据采集多样化，优越的性能目前在国内处于领先水平。
适用范围：单元住宅、楼宇、区域供热站、中央空调等集中供热/制冷系统。
我公司已取得LCR-U 热能表计量器具型式批准证书，证书编号为：2009E1213-37。
二、工作原理1、热能表的定义用于测量及显示水流经热交换系统所释放或吸收热量的仪表，其计量单位是kWh 或GJ 。
为方便抄表计量，我公司热量计量单位为kWh 。
（注：1千瓦时=1度=1000焦耳/秒×3600秒=3600000焦耳） 2、热能表的构成LCR-U 热能表由超声波流量计、配对温度传感器、计算器（积分仪）等部件组成。
2.1 超声波流量计超声波流量计测量原理:超声波流量计采用时差法对流量进行测量，在测量通道的上游和下游分别安装一只超声波换能器用于超声波信号的发射与接收，由于在顺流和逆流时的传播时间不同，通过测量该时间的差值可计算出流体的流速，然后再通过数据处理换算成流量。
2.2 温度传感器分别安装在供/回水管道上,测量热交换系统的供/回水温度。
2.3 积分仪将采集的流量和温差信号通过计算处理,得到系统所消耗的冷/热量。
2.4产品组成图积分仪流量计 温度传感器分体式整体式 积分仪三、主要功能及特点1、主要功能●冷／热量计量及显示●供、回水温度、温差测量及显示●热功率测量及显示●流量测量及显示●累计流量计量及显示●数据存储及查询●运行时间记录及显示●电源状态自动监测●故障状态记录、显示及查询四、主要技术参数五、通讯接口说明1、M-BUS通讯接线说明２、RS－485通讯接线说明注：我公司通讯协议执行标准：CJ-T188-2004《户用计量仪表数据传输技术条件》及力创公司《LCR系列超声波热能表通讯规约》六、显示说明LCR-U热能表面板上有一个按扭，控制液晶显示屏（LCD）进行不同数据的显示。
JFRL型大口径热量表(DN50~DN300)技术说明书
JFRL 型大口径热量表(DN50~DN300)技术说明书1、JFRL 型热量表概述JFRL 系列热量表是用于测量及显示水流经热交换系统所释放或吸收热量的仪表。
该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、安全可靠、经济实用等特点，可广泛应用于集中供热、分户计量的采暖设施中，产品指标符合CJ128-2007行业标准，检测依据检定规程JJG 225-2001。
2、JFRL 型热量表基本工作原理JFRL 系列热量表由无磁或超声波流量传感器、配对温度传感器和计算器组成。
流量传感器测量出管道中流过载热液体的体积，配对温度传感器测量出进水口和回水口的温度信号。
计算器采集上述信号后，经过积分计算、处理，由液晶显示器显示出载热液体从进水口至回水口所释放的热量值和其它有关参数。
热量计算公式，热交换系统中热量计算公式为： 1t m t Q q hdt =∆⎰式中：Q ——载热液体释放的热量，J 或kW ·h ； q m ——流经热量表中载热液体的质量流量，kg/s ；△h ---热交换回路中进口温度与出口温度对应的载热液体的比焓值差 ，J/kg 或kW ·h /kg ；t——时间，s 。
3、JFRL型热量表产品特点(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质黄铜，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高。
(2)温度传感器采用Pt1000铂电阻配对温度传感器，配高精度AD电路实现高精度的温度测量。
(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰能力强。
(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。
(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。
实时时钟设计，实现日期的记录和显示功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在“时间 XXXX．XX”处长按按键 3 秒，会进入前一个月月用量查询界面；在其它处长按按键 3 秒，
退出月用量查询状态。
4、 电池电压不足显示：液晶（闪烁）显示 “
” 符号。
四、 安装注意事项
1. 本品为精密电子仪表，在运输、安装、使用过程中严禁拉拽计算器（积分仪）、配对温度传感器线， 不得使用硬物碰撞表具内部元件；
3K ～ 60K
0.01℃
50
200mm 165mm 165mm 法兰连接
0.6 15 30
北京嘉洁能科技有限公司
环境温度 电池工作时间
安装方式 热载体
温度传感器
显示位数
A 类 +5℃ ～ +55℃ 6 年（锂电池）
水平安装 或 竖直安装 H2O
PT1000 铂电阻
8位
三、 显示说明（按一下按键会切换显示一项内容）
3、 月用量查询状态显示：
在显示“热量”处长按按键 3 秒，即进入月用量查询状态。
北京嘉洁能科技有限公司
显示内容 时间 热量 水量 时间
内容解释 要查询的年月 当月累用热量 当月累用水量 累用时间
单位 XXXX 年 XX 月 kWh m³ h
显示精度 XXXX．XX 1 1 1
备注
当月累计工作 时间
G1B 0.05 2.5
5
25
32
40
160mm
180mm
200 mm
88mm
88mm
88mm
100mm
120mm
118mm
G5/4B
G3/2B
螺纹
0.07
0.12
0.2
3.5
6
10
7
12
20
99999999
99999999
2级
＜25kPa（在常用流量下）
1.6MPa
从 2.5K 开始
+5℃ ～ +95℃
北京嘉洁能科技有限公司
超声波热量表 产品使用说明书
制造商：北京嘉洁能科技有限公司
制造计量器具许可证：
京制 00000513 号
执行标准：中华人民共和国城镇建设行业标准《热量表》CJ128-2007
检定规程：中华人民共和国国家计量检定规程《热能表》JJG225-2001
北京嘉洁能科技有限公司
目
录
一、 二、 三、 四、 五、 六、 七、
2. 安装前请确认管道的常用流量在配用表具的常用流量范围内； 3. 安装时注意管道水流方向与表具上的箭头指示方向一致； 4. 表具进水口前必须安装过滤器及表前阀门；过滤器必须定期进行清洗维护，以避免杂质堵塞影响正
常使用； 5. 注意表具的供水口必须保证不小于管径 10 倍长度的直管道，回水口必须有不小于管径 5 倍长度的
管道中手阀没有开
打开手阀
表前后手阀没有完全打 将手阀开至最大
开
过滤器被杂质堵塞
清洗过滤器
流速显示 Err 流速不稳定 （闪烁）显示“
管道中有空气 流量传感器信号线断 没有按要求安装 管道内有气泡 ” 电池电量不足
将管道通水排气 将信号线接好 重新安装 排尽管道中的气泡 更换电池
北京嘉洁能科技有限公司
显示精度 1 1 0.01 0.01持续时间 累计工作时间
2、 检定状态显示：
①总量检定状态（在普通显示状态按按键切换到显示“流速”处，长按 3 秒即进入总量检定状态）。
显示内容
内容解释
单位
显示精度
备注
流速
当前流速
m³/h
0.001
报警 时间 报警时间
在背压，可能造成管道中流体不能完全充满的现象，从而影响测量精度。
如图所示，热表安装在管道上，表的整体保持水平方式为最佳方式，最大倾斜角不超过 30 度，这样做主 要是保证了换能器部位不在管道的上位，从而避免了该处积存气泡现象的发生，影响测量精度。
五、使用注意事项
a) 热表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热表的公称口径与 型号。
直管道； 6. 本产品允许水平方向安装或者竖直方向安装，但不得使用回水管道进行供水，使水反流，导致计量
不准确；同时注意垂直安装时表内水流流动方向必须向上； 7. 安装时注意要方便看表显示和抄读数据； 8. 本产品防护等级为 IP65 级，请不要让计算器（积分仪）被水浸泡； 9. 本产品环境温度等级为 A 类，请勿使表具暴露在+5℃以下的环境内，否则可能会造成损坏； 10. 采暖水质应符合有关规定； 11. 非指定人员不得私自拆卸或维修本产品，否则保修服务自行解除； 12. 产品规格参数如有变更，恕不另行通知。
北京嘉洁能科技有限公司
BEIJING FINE&CLEAN ENERGY TECHNOLOGY CO.，LTD.
地址：北京市通州区中关村科技园区通州园金桥科技产业基地环科中路 17 号 11A 电话：010-59771626 010-59771622 传真：010-59771624 邮编：101102 网址：
热量最大读数(kW·h)
准确度等级
压力损失
最大工作压力
热耗计算
温度范围
温差范围
温度分辨率
长度 口径
(L)
高度 (H)
宽度 (W)
螺纹 (G)
DN20 130mm 90mm 88mm G1B
DN25 160mm 100mm 88mm G5/4B
DN32 180mm 120mm 88mm G3/2B
20 130mm 88mm 90mm
减小，这时应及时清理过滤器。 h) 热表的外部应有保护措施，如安装仪表箱体等，防止人为破坏或意外损坏。
六、验收要求
热表安装后要进行管道清洗，换热系统按正确的水流方向进行冷水循环冲洗管道，确认冲洗一段时间后 将热表两端手阀关闭，将整个系统中所有过滤器中的杂质排放干净并扭紧过滤器堵头。上述过程应反复进 行，直至整个系统管道冲洗干净无杂物并确认： a) 所有过滤器杂质排放干净，达到管道中无杂质。 b) 系统加压时，整个系统管道无漏水情况发生。 c) 热表所在仪表箱或管道井中的空气湿度不超过 85%。
h
1
欠压持续时间
时间
累用时间
h
1
累计工作时间
热量
累用热量
kWh
0.0001
冷量
累用冷量
kWh
1
T入
进水温度
℃
0.01
T出
出水温度
℃
0.01
温差
进出水温度差
℃
0.01
水量
累用水量
m³
0.00001
流速→…→水量，然后又从流速→...→水量循环显示，长按 3 秒退出总量检定状态。
②分量检定状态（在普通显示状态按按键切换到显示“水量”处，长按 3 秒即进入分量检定状态）。
显示内容
内容解释
单位
显示精度
备注
水量
累用水量
m³
0.00001
流速
当前流速
m³/h
0.001
报警 时间 报警时间
h
1
欠压持续时间
时间
累用时间
h
1
累计工作时间
热量
累用热量
kWh
0.0001
冷量
累用冷量
kWh
1
T入
进水温度
℃
0.01
T出
出水温度
℃
0.01
温差
进出水温度差
℃
0.01
水量→流速→…→温差，然后又从水量→...→温差循环显示，长按 3 秒退出分量检定状态。
5. 可根据用户不同的需要添加 M-BUS、RS485、GPRS（无线）模块来实现远程自动抄 表功能，便于集中管理（需预先选定）。
二、 安装尺寸及技术规格
产品外形尺寸
一型
二型
产品技术参数
公称直径 DN（mm）
长(L) 外
形
宽(W)
尺
高度(H)
寸 螺纹((GH))/法兰
最小流量 q(iG)(m3/h) 常用流量 qp (m3/h) 最大流量 qs (m3/h) 水量最大读数(m3)
北京嘉洁能科技有限公司
一、 产品简介
本产品的全称为超声波热量表，其作用就是通过测量流经用户供热热水的流量和进回水 温差来计算出该用户所消耗的热量。该热量值将作为供热收费的重要参考依据参与供热费用 的核算。它是由流量传感器、配对温度传感器和计算器（积分仪）构成，结构简洁、紧凑可 靠，具以下特点：
1. 本产品使用德国进口的皮秒级高精度测时芯片，用以保证计量的高准确度和稳定 性；
b) 热表属于比较贵重精密仪表，拿起放下时必须轻拿轻放，禁止提拽计算器、温度传感器线；禁止挤压碰 撞温度传感器；严禁靠近较高温度热源如电气焊，避免损坏仪表，影响正常使用。
c) 热表在使用过程中，不可将管道上的阀门完全关闭，管道中长时间无热水流过，会将热表冻坏。 d) 热表积分仪（显示器）不得被水浸泡。 e) 采暖水质应符合有关规定。 f) 热表属于计量器具，必须按照国家标准对热表进行定期检定，并在检定时更换电池。 g) 换热系统正常工作时，如果发现热表瞬时流量明显减少，这说明过滤器内污垢过多，使管道变窄，水流
产品简介................................................................................................1 安装尺寸及技术规格.............................................................................2 显示说明................................................................................................3 安装注意事项……................................................................................4 使用注意事项……................................................................................5 验收要求................................................................................................6 常见问题处理........................................................................................7
