热释光剂量计使用说明书
BR2000D系列热释光剂量读出器使用说明
热释光剂量读出器使用说明书
yi
2015.06.02
yi
北 京 博 创 特 科 技 发 展 有 限 公 司 军事医学科学院放射与辐射医学研究所监制
BR2000D 系列热释光剂量读出器使用说明
感谢您选择 BR 系列热释光剂量读出器产品！ 使用本机，您将感受到数字式热释光剂量读出器的新颖。您－定能很快熟悉它，为 您的工作提供方便。 在使用前，请您仔细阅读本使用手册，并请妥善保存，以备日后查阅。
■ 附录 ............................................................22
读出器相对灵敏度设置 ...........................................22 参数预设值 .....................................................23 默认值 .........................................................24 探测器、读出器线性度控制 .......................................25
关于产品
✎ 生产许可证号： (05)京制 01020115-01 号 ✎ 依据标准： 中华人民共和国国家标准 GB 10264-88 《个人和环境监测用热释光剂量测量系统》 北京博创特科技发展有限公司标准 Q/XC BCT 001-2004 《北京博创特科技发展有限公司企业标准》
✎ 产品型号： BR2000D ✎ 产品序号： ✎ 产品编号： ✎ 购买地点： ✎ 出厂日期： 年 月 日
-ii-
LQ-100、 LQ-300、 LQ-300K+系列打印机，
热释光剂量仪安全操作及保养规程
热释光剂量仪安全操作及保养规程摘要热释光剂量仪是一种用于测量自然中含有的放射性核素的设备。
在操作过程中，必须注意安全保证，以避免对人员和设备的损害。
本文详细介绍了热释光剂量仪的操作方法和保养规程，以确保设备的长期稳定运行。
安全操作1. 前期准备在使用热释光剂量仪之前，必须进行一些前期准备工作。
首先，应仔细阅读设备说明书，了解设备的操作规程和安全注意事项。
其次，要确保设备和操作区域环境清洁干燥，以避免灰尘和水分等影响测量结果。
此外，还要检查设备配件是否完整，是否能够正常工作，尤其是需要检查样品钵的磁环是否扭曲变形、样品钵是否有裂痕、样品钵和热释光粉的接触是否紧密等。
2. 样品处理在操作热释光剂量仪时，通常需要处理样品。
在样品处理过程中，应注意以下几点：•引用安全操作规程。
这包括佩戴手套、口罩、护目镜等防护设备，以防止样品中存在的放射性物质对人员造成的伤害。
•样品的集成时间。
根据不同的测试目的，处理样品的时间也不同。
样品的集成时间大多在12个月以内，最好分批处理，避免时间过长而导致样品污染。
•样品的保护。
在进行氧化和升温的过程中，应注意避免样品受到任何损害，以保证样品的完整性和实验的准确性。
3. 样品测量样品测量是热释光剂量测量过程中最重要的一步，以下几点需要注意：•样品的安置。
在进行热释光测量之前，需要将样品放入样品钵中，注意样品的中心与样品钵中心的对齐，保证测量的准确性。
•测量时间。
根据样品的具体情况以及测试人员的操作经验，确定合适的测量时间，以获取准确的测量结果。
•测量参数。
设定合适的测量参数对测量结果的准确性影响很大，所以在进行样品测量时，要根据样品类型和热释光剂量仪性能配置合适的测量参数，以获得最佳的测量结果。
4. 测量结果处理测量结果处理也是操作过程中的关键一步。
以下是一些值得注意的点：•计算悬架峰值。
测量结束后，需要计算样品的悬挂峰值，确定样品的剂量水平。
•数据上传。
将计算出来的结果输入计算机中进行数据存储。
热释光剂量计使用方法及注意事项
热释光剂量计使用方法
及注意事项
Hessen was revised in January 2021
热释光剂量计使用方法及注意事项
1.收件后请完整填写个人剂量计佩戴者信息表（即个人剂量计回寄
样单）并盖章，妥善保管至监测周期结束时连同全部剂量计（包括参照片）一起寄回本单位。
2.热释光剂量计已确认适用于放射工作人员外照射个人剂量监测，
请按标签信息直接佩戴，专人专用，参照片不得用于人员佩戴。
3.参照片请置于非放射工作场所，不得放在电脑、机器旁，禁止置
于曝光室或控制室内。
4.不得损坏、拆开剂量计，不得将剂量计放在辐射场中，由此产生
无数据、数据失效、大剂量数据等后果由佩戴人及委托单位承担。
5.妥善保管剂量计，一旦遗失剂量计需按合同所注金额进行赔偿。
6.对于较均匀的辐射场所，当辐射主要来自前方时，剂量计应佩戴
在左胸前；当辐射来自人体背面时，剂量计应佩戴在背部中间。
若穿有防护服则佩戴在其内侧。
对于非均匀辐射场所，剂量计应佩戴在射线集中照射部位
7.监测周期一般为3个月，届时检测单位将通知有关回剂量计等具
体事宜，因其它原因暂不用的剂量计应寄回本单位，新增人需要重新申请，人员有变动请提前书面告知。
8.为保证数据准确、报告及时，请在收到新一周期剂量计后十日内
回寄上期全部剂量计（包括参照片）及个人剂量计佩戴者信息表（盖章）。
敬请配合相关工作！
浙江建安检测研究院有限公司。

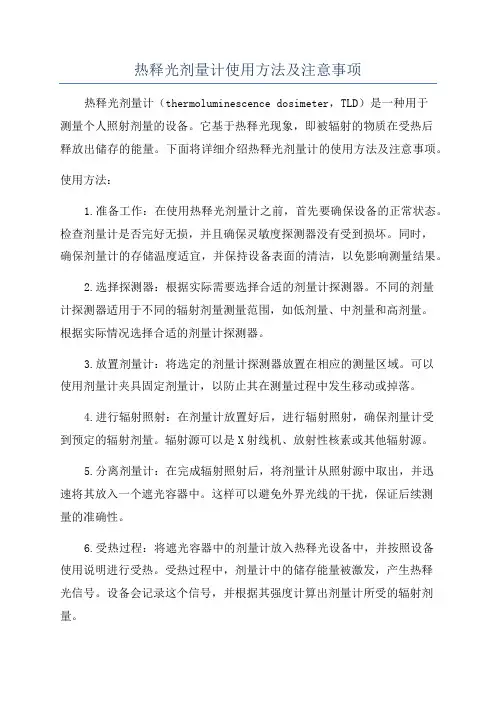

热释光剂量计使用方法及注意事项
热释光剂量计使用方法及注意事项热释光剂量计（thermoluminescence dosimeter，TLD）是一种用于测量个人照射剂量的设备。
它基于热释光现象，即被辐射的物质在受热后释放出储存的能量。
下面将详细介绍热释光剂量计的使用方法及注意事项。
使用方法：1.准备工作：在使用热释光剂量计之前，首先要确保设备的正常状态。
检查剂量计是否完好无损，并且确保灵敏度探测器没有受到损坏。
同时，确保剂量计的存储温度适宜，并保持设备表面的清洁，以免影响测量结果。
2.选择探测器：根据实际需要选择合适的剂量计探测器。
不同的剂量计探测器适用于不同的辐射剂量测量范围，如低剂量、中剂量和高剂量。
根据实际情况选择合适的剂量计探测器。
3.放置剂量计：将选定的剂量计探测器放置在相应的测量区域。
可以使用剂量计夹具固定剂量计，以防止其在测量过程中发生移动或掉落。
4.进行辐射照射：在剂量计放置好后，进行辐射照射，确保剂量计受到预定的辐射剂量。
辐射源可以是X射线机、放射性核素或其他辐射源。
5.分离剂量计：在完成辐射照射后，将剂量计从照射源中取出，并迅速将其放入一个遮光容器中。
这样可以避免外界光线的干扰，保证后续测量的准确性。
6.受热过程：将遮光容器中的剂量计放入热释光设备中，并按照设备使用说明进行受热。
受热过程中，剂量计中的储存能量被激发，产生热释光信号。
设备会记录这个信号，并根据其强度计算出剂量计所受的辐射剂量。
7.结果分析：根据设备的指示或使用说明，将剂量计的受热信号与已知辐射剂量进行比较，从而得到剂量计所受的辐射剂量。
根据需要，可以将结果记录下来，以备后续分析或参考。
注意事项：1.定期检查剂量计的性能和灵敏度，确保其工作正常。
可以定期进行剂量计的校准，以提高测量的准确性。
2.在进行辐射照射时，确保剂量计暴露于辐射源中。
同时，避免剂量计与其他有强烈放射性的物质接触，以免干扰测量结果。
3.在剂量计受热过程中，注意调节受热温度和时间，确保热释光信号的准确性。
热释光个人剂量计原理
热释光个人剂量计原理
热释光个人剂量计原理
热释光个人剂量计是一种用于测量个人受到的辐射剂量的仪器。
其原
理基于热释光现象。
热释光现象是指在物质中存在着被激发后会放出电子再次回到基态放
出的能量。
当物质处于辐射环境中时，其晶体中可能存在着辐射等效
点（REE），即辐射颗粒在晶体中产生辐射效应的位置。
这些效应会导
致不稳态电荷的聚集，如空穴缺陷（V）和电子缺陷（F）。
当辐射结
束后，捕获电荷会接着释放，导致热释光发生。
热释光个人剂量计的工作原理就是靠着晶体中的上述现象进行剂量测量。
具体操作流程如下：
1. 把晶体装置放入辐射场中并接受辐射。
2. 当辐射结束后，将晶体取出并在实验室中加热。
3. 加热会释放出原先在晶体中被激活的缺陷电荷，同时也会释放出光
子能量。
这些光子能量就是热释光信号。
4. 热释光信号越大，表示受到的辐射剂量越大。
根据这个信号，就可
以推算出个人受到的辐射剂量。
热释光个人剂量计的优点是精度高、灵敏度高、快速响应、损坏率低。
因此，在核医学、核工业、航空航天等领域有广泛的应用前景。
总之，热释光个人剂量计利用晶体中的热释光现象，对辐射剂量进行测量，具有高精度、高灵敏度等优点，在实际应用中有重要的作用。
RGD-3B热释光剂量仪硬件使用说明书
前言北京海阳博创辐射防护科技有限责任公司是一家致力于核辐射监测系统设备和安全检查系统设备的研究、开发、生产的高科技公司，为了更好的为全球客户提供高质、高效的服务和高科技的产品，公司除了自主研发外，还与国内从事该领域研究的资深科研机构开展全面的合作，形成了科研、生产、销售一体化的模式。
目前我们公司提供的产品广泛应用于航天、核电、环保、海关、疾控、机场、铁路、公路、码头口岸、边防口岸、政府部门以及国家反恐等领域。
我们公司除了提供成熟产品，还可以根据客户的需要提供定制的产品、软件和技术支持等服务。
创新、合作、分享、共赢是本公司的经营宗旨北京海阳博创辐射防护科技有限责任公司目录1RGD-3B型热释光剂量仪产品概述 (1)1.1热释光剂量测量系统简介 (1)1.2RGD-3B型热释光剂量仪 (2)1.2.1简介 (2)1.2.2用途 (2)1.2.3特点 (2)1.2.4成套仪器配置清单 (3)1.2.5技术性能 (4)2使用说明 (5)2.1仪器结构 (5)2.1.1前面板 (6)2.1.2后面板 (10)2.2操作步骤 (11)2.2.1开机 (11)2.2.2调整仪器灵敏度 (12)2.2.3测量 (12)2.2.4关机 (13)2.2.5再次开机 (13)2.2.6灵敏度校正 (13)2.3故障维修与注意事项 (13)2.3.1常见故障及排除 (13)2.3.2注意事项 (15)3结束语 (17)1RGD-3B型热释光剂量仪产品概述1.1热释光剂量测量系统简介在个人和环境x、γ累积辐射剂量监测方法中，热释光剂量测量法以其灵敏、可靠、精确、方便和经济实用的优点占有重要的地位。
一套完整的热释光测量系统通常包括两部分：硬件和软件。
硬件主要有：热释光剂量仪、热释光剂量计（剂量元件和剂量盒）、微型计算机以及退火炉等其他附属设备；而软件运行于PC机上，用于测量数据的进一步分析与管理。
如图1.1所示。
图1.1 RGD-3B型热释光剂量测量系统1.2 RGD-3B型热释光剂量仪1.2.1简介RGD-3B型热释光剂量仪采用单片机控制加热以及整个测量程序，性能卓越，稳定可靠，符合国家标准GB10264-88《个人和环境监测用热释光剂量测量系统》，曾多次在国内外热释光测量比对中获优异成绩。
试验5热释光剂量仪[精彩]
![试验5热释光剂量仪[精彩]](https://img.taocdn.com/s3/m/652ac75fc381e53a580216fc700abb68a982adef.png)
试验5 热释光剂量仪[精彩]实验5 热释光剂量仪实验5 热释光剂量仪实验目的1. 了解热释光剂量仪的工作原理，并掌握热释光剂量仪的正确使用方法。
2. 了解照射距离和屏蔽材料对测定γ射线照射量的影响，并掌握外照射防护的基本原则。
实验内容1( 测量LiF元件的发光曲线，选择加热程序。
2( 校准热释光剂量仪。
3( 用光和法测量不同照射距离上的照射量。
4( 根据对减弱照射量的要求，选择铅屏蔽体的厚度。
原理热释光剂量法(即TLD)与通常采用的电离室或胶片等方法相比，其主要优点是:组织等效好，灵敏度高，线性范围宽，能量响应好，可测较长时间内的累积剂量，性能稳定，使用方便，并可对α、β、γ、n、p、π等各种射线及粒子进行测量。
因此，热释光剂量法在辐射防护测量，特别是个人剂量监测中有着广泛的应用。
热释光剂量仪方框图如图1所示。
热释光剂量仪的基本工作原理是:经辐照后的待测元件由仪器内的电热片或热气等加热，待测元件加热后所发出的光，通过光路系统滤光、反射、聚焦后，通过光电倍增管转换成电信号。
输出显示可用率表指示出发光峰的高度(峰高法)或以数字显示出电荷积分值(光和法)，最后再换算出待测元件所接受到的照射量。
1. 热释光物质受到电离辐射等作用后，将辐射能量储存于陷阱中。
当加热时，陷阱中的能量便以光的形式释放出来，这种现象称为热释发光。
具有热释发光特性的物质称为热释光磷光体(简称磷光体)，如锰激活的硫酸钙[CaSO4(Mn)]、镁钛激活的氟化锂[LiF(Mg、Ti)]、氧化铍[BeO]等。
磷光体的发光机制可以用固体的能带理论解释。
假设磷光体内只存在一种陷阱，并且忽略电子的多次俘获，则热释光的强度I为:(1)这里，S为一常数，k是玻耳兹曼常数，T是加热温度(K)，n是在所考虑时刻陷阱能级ε上的电子数。
强度I与磷光体所吸收的辐射能量成正比，因此通常用光电倍增管测量热释光的强度，就可以探测辐射及确定辐射剂量。
2. 发光强度曲线热释光的强度与加热温度(或加热时间)的关系曲线叫做发光曲线。
热释光剂量仪技术参数
热释光剂量仪技术参数热释光剂量仪是一种用于测量岩石、土壤、陶瓷等材料中放射性元素剂量的仪器。
它是通过测量这些材料中固有的放射性元素产生的热释光信号的强度来确定其剂量的。
1. 测量范围：热释光剂量仪的测量范围通常由仪器的灵敏度决定。
一般而言，热释光剂量仪可以测量从几十灵敏度到几百灵敏度的剂量。
2. 灵敏度：热释光剂量仪的灵敏度是指仪器对于热释光信号的检测能力。
高灵敏度的热释光剂量仪可以检测到非常微弱的热释光信号，从而实现对低剂量的准确测量。
3. 检测时间：热释光剂量仪的检测时间是指完成一次测量所需的时间。
一般而言，热释光剂量仪的检测时间在几分钟到几小时之间。
4. 热释光曲线：热释光剂量仪通过绘制热释光曲线来分析样品中的剂量。
热释光曲线是样品在不同温度下释放的热释光信号的强度随温度变化的曲线。
5. 重复性：热释光剂量仪的重复性是指在多次测量同一样品时，测量结果的一致性。
好的热释光剂量仪应具有较高的重复性，以保证测量结果的准确性和可靠性。
6. 稳定性：热释光剂量仪的稳定性是指在长时间使用过程中，仪器的性能是否能够保持稳定。
稳定的热释光剂量仪可以提供可靠的测量结果，并且不需要频繁的校准和维护。
7. 自动化程度：现代热释光剂量仪通常具有较高的自动化程度，可以实现样品的自动进样、温度控制和数据记录等功能。
这样可以提高工作效率，减少人工操作的误差。
8. 数据处理软件：热释光剂量仪通常配备专业的数据处理软件，可以对测量结果进行分析和处理。
这些软件可以绘制热释光曲线、计算剂量等重要参数，为科学研究和工程实践提供支持。
总结起来，热释光剂量仪的技术参数包括测量范围、灵敏度、检测时间、热释光曲线、重复性、稳定性、自动化程度和数据处理软件等。
这些参数直接影响着热释光剂量仪的测量能力和使用效果。
在选择和使用热释光剂量仪时，我们应该根据具体需求和实际情况，综合考虑这些技术参数，并选择适合的仪器进行测量和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FJ-427A1型微机热释光剂量计（读出器）使用说明书
样品测量步骤：
1.接通电源，打开热释光剂量计。
2.双击电脑桌面上图标，打开测试程序。
图1
3.参数设置
在进行样品测试前，首先进行参数设置，点图标进入参数设置窗口。
图2
在参数设置窗口可以对各参数进行设置，本程度提供五套升温程序，第5套提供解谱功能。
注意：在修改表格中每一项参数后，请点击“确定”按钮，以确认修改后，再对下一项参数进行修改，否则无法修改参数。
参数的修改根据不同的测试样品而有所不同。
例：对SrAl2O4:Eu,Dy进行热释光谱测试。
参照Matsuzawa, Y. Aoki, N. Takeuchi, and Y. Murayama，A New Long Phosphorescent Phosphor with High Brightness,SrAI2O4:Eu2+Dy3+，Journal of Luminescence (1997), 72-74
287-289. 所得的热释光谱图（图3），进行参数设置。
测试范围由0-250℃，升温速率为2℃/S。
图3
在参数窗口中对第五套升温程序进行参数设置，热试长余辉发光材料不需要预热，预热温度T1（℃）为室温30℃，预热时间t1（S）为0。
由于测试范围由0-250℃，升温速率为2℃/S。
故读出温度T2（℃）为250，读出时间t1（S）为110。
退火温度T3（℃）和退火时间t3（S）均为0。
4.样品测试
设置好参数，在样品槽放进样品后，点击图标，进入测试窗口，升温程序选择第5
套，关上样品槽，热释光剂量计第一次运行时会自动进行本底扣除。
扣完本底后，点击窗口左下角“启动”按钮，开始进行测试。
图4
注：第一次测试完成后，开始测试第二个样品时，热释光剂量计不再需要扣除本底，关上样品槽，测试即自动开始。
5.数据保存
测试完成后，点击“保存曲线”按钮进行数据保存。
保存数据时，数据格式请选择“.xls”即excel格式，以便对数据进行处理。
请不要保存文本文档（即.txt格式），因为文本文档格式不能将时间、温度和热释光强度三组数据区分，不方便数据的处理。
暨南大学纳米化学研究所
六四六实验室
2009年9月4日。
